Modell	WX163.2
Produkttyp	Sladdlös borrskruvdragare
Märkspänning	18 V
Tomgångsvarvtal	0-350 / 0-1200 varv/min (2 hastigheter)
Antal kopplingslägen	23+1 (24 lägen)
Max vridmoment	35 N.m
Borrchuckskapacitet	10 mm (nyckelfri)
Borrkapacitet stål	10 mm
Borrkapacitet trä	30 mm
Vikt	1,7 kg
Ljudtrycksnivå (LpA)	77 dB(A)
Ljudeffektnivå (LwA)	88 dB(A)
Vibrationer (borrning metall)	1,91 m/s² (K=1,5 m/s²)
Vibrationer (skruvning)	1,16 m/s² (K=1,5 m/s²)
Batterityp	Litiumjon 1,3 Ah (WA3512)
Medföljande laddare	WA3839
Inkluderade tillbehör	1 dubbelbits, batteri, laddare
Funktioner	Borrning, skruvning, variabel hastighet, rotationsriktningsomkopplare, LED-belysning, vattenpass, överbelastningsskydd
Säkerhet	Avtryckarlås, chuckbroms, hörsel- och ögonskydd rekommenderas
Underhåll och rengöring	Rengör med torr trasa; använd inte vatten eller kemikalier
Reservdelar och reparerbarhet	Inga användarrepeterbara delar; kontakta auktoriserad service
Allmän information	Uppfyller CE-direktiv; kasta inte med hushållsavfall

Vanliga frågor - WX163.2 WORX

Hur laddar man batteriet till Worx WX163.2 borrskruvdragaren?

Använd endast medföljande laddare (WA3839). Anslut laddaren till ett vägguttag, sätt i batteriet. Idealisk laddningstemperatur är mellan 18°C och 24°C. Ladda inte under 0°C eller över 45°C. När batteriet är fulladdat, ta bort det från laddaren omedelbart.

Hur vänder man rotationsriktningen?

Använd omkopplaren ovanför avtryckaren. Vänster läge för rotation framåt (borrning och skruvning), höger läge för rotation bakåt (skruvlossning). Ändra aldrig riktning medan chucken roterar.

Hur ställer man in skruvmomentet?

Vrid momentinställningsringen bakom chucken. Lägena 1 till 23 motsvarar ökande vridmoment (1 för små skruvar, 23 för stora skruvar). Läget markerat med en borrsymbol (∑) är avsett för borrning med maximalt vridmoment.

Varför stannar borrskruvdragaren under skruvning?

Det kan bero på att momentet är inställt för lågt. Öka värdet på inställningsringen. Om problemet kvarstår är skruven kanske för stor eller materialet för hårt; växla till borrläge (∑).

Hur använder man varvtalsreglaget?

Varvtalet styrs av trycket på avtryckaren: lätt tryck ger låg hastighet, hårdare tryck ökar hastigheten. Du kan också välja hastighetsområde med tvåhastighetsomkopplaren (1 för låg hastighet/högt vridmoment, 2 för hög hastighet/lågt vridmoment).

Vad gör man om borrskruvdragaren inte startar?

Kontrollera att rotationsriktningsomkopplaren inte är i mittläge (låst). Ställ den åt vänster eller höger. Se till att batteriet är laddat och korrekt isatt. Om batteriet är för varmt, låt det svalna före användning.

Hur underhåller man borrskruvdragaren?

Rengör verktyget med en torr trasa efter varje användning. Använd aldrig vatten eller lösningsmedel. Håll ventilationsöppningarna rena. Ingen smörjning krävs. Förvara verktyget torrt. Förbrukade batterier ska återvinnas.

Vilka borr ska man använda för metall och betong?

För metall, använd vässade HSS-borr. För betong och murverk, använd hårdmetallborr. Applicera lätt tryck och låt verktyget arbeta. För stora diametrar, använd första växeln.

Hur tolkar man vibrations- och bullervärdena?

Uppmätta vibrationer är 1,91 m/s² för metallborrning och 1,16 m/s² för skruvning, med osäkerhet K=1,5 m/s². Ljudnivån är 77 dB(A) (tryck) och 88 dB(A) (effekt). Använd hörselskydd om ljudet överstiger 80 dB(A). Ta pauser för att begränsa vibrationsexponeringen.

Vad gör man vid överhettning eller blockering?

Vid överbelastning stannar motorn. Släpp omedelbart avtryckaren och låt verktyget svalna i cirka 30 sekunder i tomgång vid maxhastighet. Om batteriet överstiger 75°C stannar det automatiskt tills det svalnat. Undvik långvarig användning vid låg hastighet.

BRUKSANVISNING WX163.2 WORX

1. NYCKELLös CHUCK
2. VARIABEL KOPPLING
3. VÄXELVÄLJARE
4. VATTENPASS
5. ROTERING FRAM OCH TILLBAKA
6. HANDTAG MED MJUKT GREPP
7. BATTERIPAKETETS LÅSNING
8. BATTERIPAKET *

9. DUBBELÄNDADE BITS
   10.TILL/FRÄN-STRÖMBRYTAREN
   11.ARBETSLAMPA

10. Avbildat eller beskrivet tillbehör ingår delvis inte i leveransomfånget.

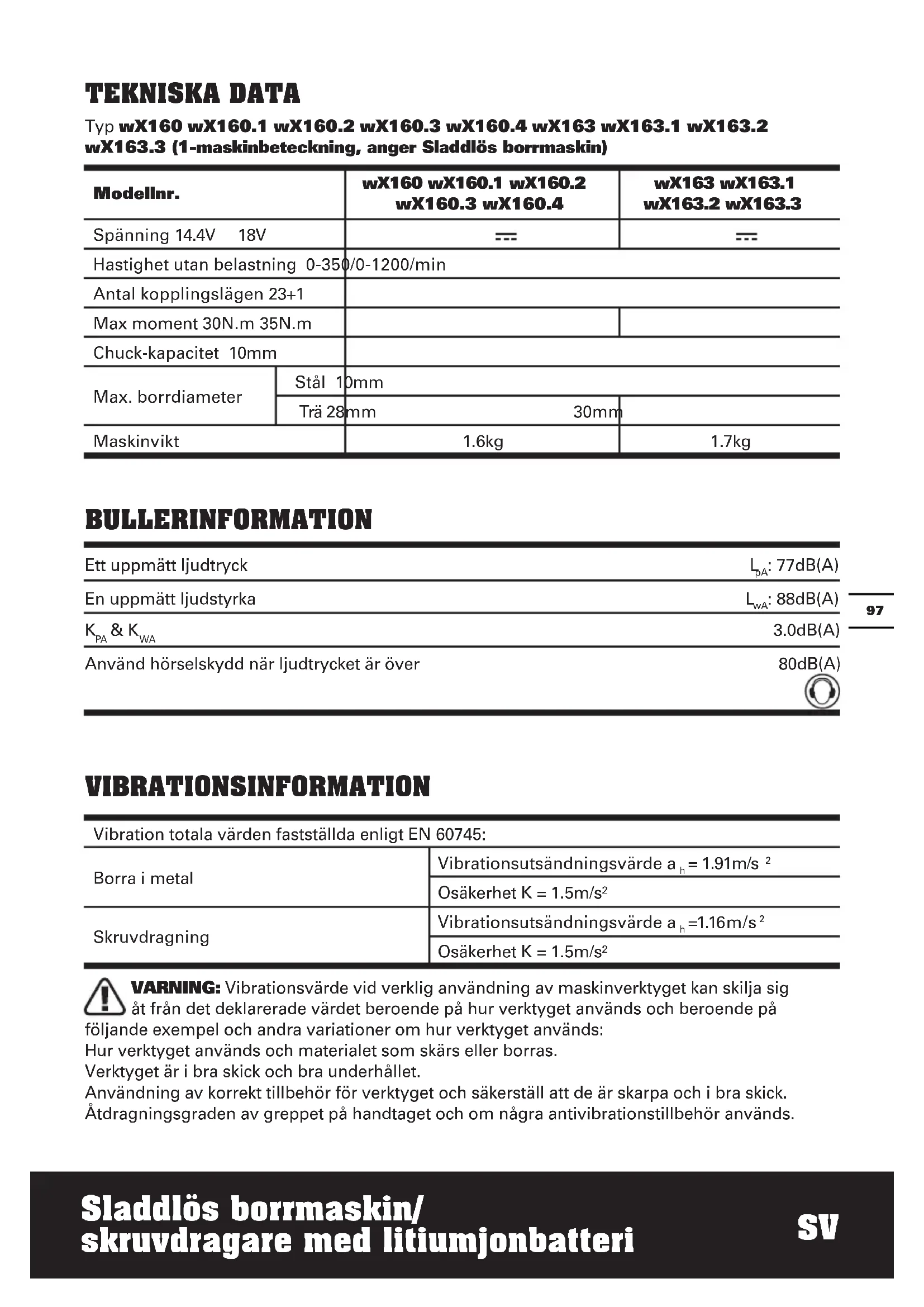

TEKNISKA DATA

Typ wX160 wX160.1 wX160.2 wX160.3 wX160.4 wX163 wX163.1 wX163.2 wX163.3 (1-maskinbeteckning, anger Sladdlös borrmaskin)

Modellnr.		wX160 wX160.1 wX160.2 wX160.3 wX160.4	wX163 wX163.1 wX163.2 wX163.3
Spanning 14.4V 18V		---	---
Hastighetutan belastning 0-350/0-1200/min
Antal kopplingslagen 23+1
Max moment 30N.m 35N.m
Chuck-kapacitet 10mm
Max. borrdiameter	Stål 10mm
	Trä 28mm	30mm
Maskinvikt		1.6kg	1.7kg

BULLERINFORMATION

Ett uppmätt ljudtryck	LpA: 77dB(A)
En uppmätt ljudstyrka	LwA: 88dB(A)
KpA & KWA	3.0dB(A)
Använd hörskénydd;när ljudtrycket;a r overly	80dB(A)

VIBRATIONSINFORMATION

Vibration totala värden fastställda enligt EN 60745:
Borra i metal	Vibrationsutsändningsvärde \( a_h = 1.91m/s^2 \)
	Osäkerhet K = 1.5m/s2
Skruvdragning	Vibrationsutsändningsvärde \( a_h = 1.16m/s^2 \)
	Osäkerhet K = 1.5m/s2

VARNING: Vibrationsvärde vid verklig använding av maskinverktyget kan skilja sig at fran det deklarerade värdet beroende på hur verktyget används och beroende på foljande exempl om undra variationer om hur verktyget används:

Hur verktyget används och materialet som skärds aller borras.

Verktyget ar i bra skick och bra underhallet.

Använding av korrekt tillbehör für verktyget och sakerställ att de ar skarpa och i bra skick.

Åtdragningsgraden av greppet på handtaget och om nagra antivirusrationstillbehör används.

Och att verktyget anvands sasom avsett enligt dess konstruktion och dessa instruktioner.

Detta verktyg kan orsaka hand-arm vibrationssyndrom om det används på felaktigt sätt.

WARNING: For att vara korrekt bör en beräkning av exponeringsnivan under verkliga

forhallanden vid anvandning oksa tas med for alla delar av hanteringscykeln sasom

tiden nar verktyget ar avstangt och nar det kors på tomgang utan att utfora nagot arbete.

Detta kan betydligt minska exponeringsnivan over den totala arbetsperioden.

Hjälp for att minimera risken for vibrationsexponering.

Använd ALLTID skarpa mejslar, borrar och blad.

Underhäll verktyget i enlighet med dessa instruktioner och häll det vãsmort (där sä behövs).

Om verktyget ske anvandas regelbundet, investera i antivibrationstillbehör.

Undvik att använda verktygen i temperaturer på 10 °C aller lagre.

Planera ditt arbetsschema for att sprida ut anvandning av kraftigt vibrerande verktyg over flera dagar.

TILLBEHÖR

Modelln.r. wX160 wX160	0.1 wX160.2	wX160.3	wX160.4
1.3Ah Litiumbatteri	1 (WA3515)	2 (WA3515)	1 (WA3515)	2 (WA3515)	2 (WA3515)
Laddning	1 (WA3730)	1 (WA3730)	1 (WA3839)	1 (WA3839)	1 (WA3730)
Dubbeländade bits	1	1	1	1	1
158Tillbehör	/	/	/	/	1

Modellnr.	wX163	wX163.1	wX163.2	wX163.3
1.3Ah Litiumbatteri	1 (WA3512)	2 (WA3512)	1 (WA3512)	2 (WA3512)
Laddning	1 (WA3731)	1 (WA3731)	1 (WA3839)	1 (WA3839)
Dubbeländade bits	1	1	1	1
158Tillbehör	/	/	/	/

Vi rekommender att du koper alla dina tillbehör frän affären)dru köpte verktyget. Använd bra kvalitetstillbehör av ett välkant marke. Välj kategori beroende pa det arbete du planerar utföra. Se tillbehörets forpackning forytterligare information. Affärspersonalen kan också hjälpa dig och ge dig rãd.

YTTERLIGARE SÄKERHETSREGLER FÜR DEN SLADDLOSA BORRMASKINEN

1. Ta bort batteripaketet fran borrmaskinen innan nagra justeringar gors.
2. Skydda den mot regn och vatten.
3. Forvara inte batteripaketet vid temperaturer over 40^
4. Ladda alltid batteripaketet vid entemperatur mellan 0^ och 30^ . Bästa laddningstemperaturen ar 18^ till 24^ .
5. Använd endast medlevererad laddare och batteripaket, inget annat.
6. Undvik att kortsluta batteripaketets poler (skruvar och spikat t.ex.).
7. Brann inte batteripaketet, det kan explodesera.
8. Ladda inte ett skadat batteripaket.
9. Byt ut laddarens natsladd om den ar skadad.
10. Se alltid till att laddaren ar bortkopplad fran natspaffeningen nar batteripaketet kopplas till eller kopplas fran laddaren.
11. Det ar normalt att bade laddare och batteripaketet blir varma under laddningen.
12. När batteripaketet År laddat skä det tas bort frän laddaren även om det inte skä användas.
13. Ta alltid bort batteripaketet fran laddaren omedelbart nar det ar fardigladdat.
14. Borrmaskinen och batteripaketet blir varma nar maskinen anvands. Detta ar helt normalt.
15. Kasta inte batterier i en eld eller bland hushållsavfallet. Fråga kommunens miljöavdelning var och hur du kan lämna batteripaketet.
16. Undersök alltid Först om vaggar, golv och tak innehäller dolda elkablar eller rör.
17. Använd elverktyget med medlevererade stödhandtag. Risk finns für persorskada om du forlorar kontrollen über elverktyget.
18. Tillbehör och metalldelar kan bl mycket varma.
19. Häll i elverktyget endast vid de isolerade greppytorna när arbeten utförs på stallen)där insatsverktyget kan skada dolda

ellednigar erler egen natsladd. Kontakt med en spanningsforande ledning kan satta maskinens metalldilar under spanning och leda till elstot.

VARNING: Om en liters mängd elektolytvatska skulle läcka ut fran batteripaketet under extrema temperaturförhällanden aller after hård belastning, tvätta omedelbart bort vatskan fran heden och händerna med rent vatten. Om vatskankommen i kontakt med ögonen, skölj rikligt med rent vatten och sök omedelbart lákharhjalp.

SÄKERHETSINSTRUKTIONER FÜR BATTERIPAKET

1. Demontera inte, öppna eller dela sekundära battericeller eller batteripaket.
2. Utsatt inte battericeller erler batteripaket for varme ell erld. Undvik forvaring i direkt solljus.
3. Kortslut inte en battericell erer ett batteripaket. Forvara inte battericeller erer batteripaket huller om buller i en kartong erler i en lada dar de kan kortsluta varandra erler kortslutas av andra metallforemål.
4. Ta inte bort en battericell aller batteri fran dess ursprungliga batteripaket d'a dess inkapsling kravs for anvanding.
5. Utsatt inte battericeller aller batteripaket for mekaniska stotar.
6. Om en battericell lacker, lat inte vatskan komma i kontakt med huden er ogonen. Vi kontakt, tvatta det paverkade omraret med mycket vatten och siklakharjälp.
7. Använd inga andra laddare an den som särkilt tillhandahålls for användning med utrustningen.
8. Observera plus (+) och minus (-) markingergarna på battericellen, batteriet och utrustningen for att garantera korrekt användning.
9. Använd inga battericeller aller batteripaket som inte ar avsedda att anvandas med utrustningen.

10. Blanda inte batterier av olica tillverkare, med olica kapacitet, storlek aller typ i sama enchet.

11. Forvara battericeller och batteripaket utom räckhäll for barn.

12. Sök lakarhjalp omedelbart om en battericell eller att batteri har svalts.
13. Kop alltid korrekt battericeller aller batterier for utrustningen.
14. Forvara battericeller och batteripaket rent och torrt.
15. Torka av battericeller aller batteripaketets terminaler med en torr trasa om de blivit smutsiga.
16. Sekundärabattericeller och batteripaket behöver laddas innan de används. Använd alltid korrekt laddare och se tillverkarens instruktioner erler utrustningens braksanvisning for korrekta laddningsinstruktioner.
17. Lämna inte batterierna att laddas länger Near de inte används.
18. After lang forvaring kan det varanodvendigt att ladda och ladda urbattericellerna aller batteripaketet flera ganger for att uppn maximal prestanda.
19. Sekundärabattericeller och batteripaket presterar bast och de används i normal rumstemperatur (20^ ± 5^) .
20. Behäll original litteraturesen für Produkten für kommande referens.
21. Använd endast battericellerna eller batteripaket for det användningsområde som avses.
22. När sa ar möjligt, ta bort batteripaketet fran utrustingen nar den inte används.
23. Kasta dem på korrekt satt.

SYMBOLER

For att minska risken for skador maste anvandaren lasa bruksanvisingen

Varning

Använd hörselskydd

Använd skyddsglasögon

Använd skyddsmask mot damm

Fár endast användas inomhus

Färejutsattasforregnellervatten

Branninte

Kasta inte batterier i septunnan. Lämna batterier som ar slut tillett uppsamlingsstalle

ANVÄNDARHANDLEDNING

OBS: Innan du anvander verktyget, las noga igenom braupsanvisingen.

ÄNDAMÄLSENLIG ANVÄNDNING

Elverktyget ar avsedd for i- och urdragning av skruvar somt for borrning i tra, metall, och plast.

INNAN ENHETEN TAS I BRUK A) LADDA BATTERIET

Den medfoljande batteriladdaren matchar det litiumjonbatteri som sitter i encheten. Anvand ingen annan batteriladdare. Lithiumjonbatteriet har skydd mot djup urladdning. När batteriet ar tomt stängs encheten av med hjälp av en skyddskrets: Dä upphör verktygshällaren att rotera. I en varm miljö eller after massiv användning, kan batteripaketet blir alltfor varmt for att kunna laddas. Låt batteriet svalna fore laddning.

När batteriet laddas För Första gängen eller after langvarig forvaring, men after atskilliga laddnings- och urladdningscykler kan batteriet ta emot 100% laddning.

B) TA BORT ELLER SÄTTA I BATTERIPAKETET (Se A)

Tryck på batteripaketets sparrhake och ta bort batteriet frän borrmaskinen. Efter laddningen skjut i batteripaketet i borrmaskinens batteriport. En enkel skjutning och ettlett tryck ar tillräckligt.

ANVÄNDARHANDLEDNING 1. AVTRYCKARKNAPP (Se B

Tryck in for att starta borrmaskinen och slapp ut for att stoppa den. Till/FrAn-strombrytaren innehaller ocks an bromsfunktion, som omedelbart stoppar chucken när du snabbt slapper ut strombrytarknappen. Det finns även en variabel hastighetsomkopplare som ger högre hastighet och vridmoment med ökat utlösartryck. Varvtalet styrs av tryckkraften på strombrytaren.

WARNING: Om borrmaskinen körns en langre period med lågt varvtil blir den invändigt mycket warm.

2. STROMBRYTARLÅS

Riktningsväljaren kan användas for att lasa strömbrytaren sa att borrmaskinen inte kan startas oavsiktlig. For att lasa strömbrytaren ställs riktningsväljaren i mellanläget.

3. OMVÄND RIKTNING (Se C1,C2)

Forbörning och skruvning med framåtrotering använd er du " spaken flyttas till vänster).Använd bara bakåtrotering markt med spaken flyttas till hoger) for att ta bort skruvar ell Iossa pa ett fastklamt borrjärn.

WARNING: Forsök aldrig äandra rotationsriktningen när chucken roterar. Vänta tills den har stannat helt!

4. VÄXEL FÖR TVÅ HASTIGHETER (Se D)

Borrmaskinen har en växel För två hastigheter avsedda for borning eller drivning med lågt (märkt 1) eller högt (märkt 2) varvtil. Med skjutreglaget ovanpå borrmaskinen valjer du lågt erller högt varvtil. När borrmaskinen körns inom det laga varvtsalsområdet har den stor kraft och stort moment. När borrmaskinen körns inom det höga varvtsalsområdet har den minded kraft och moment.

Växel I

Låghastighetsområde: for skruvdragning
eller arbete med stora borrdiametrar.
Växel II

Höghastighetsomrade: for arbete med sma borrdiametrar.

VARNING: For atthindra att vaxeln skadas,se till att chucken stannat helt innan rotationsriktningen eller vaxeln andras.

5. JUSTERING AV CHUCKEN (Se E)

For att oppna chuckens backar, vrid chuckens framre del moturs (när borrmaskinen ses framifran). Satt in borret mellan chuckens backar och häll borret mitt emellan backarna. Vrid sedan framre delen av chucken medurs for att klämma fast borret.

6. INSTALLING AV MOMENTET (Se F)

(Momentet fran maskinen vid idragning av skruvar)

Momentet kan stallas in genom att ringen for momentinställning vrids. Momentet blir större nar ringen for momentinställning vrids till ett högre varde. Momentet blir mindre nar ringen for momentinställning vrids till ett lagre varde.

Gör installingen sa har:

1 - 4 För idragning av små skruvar
5 - 9	För idragning av skruvar i mjukt material
10 - 14	För idragning av skruvar i jämnt och hört material
15 - 19 För idragning av skruvar i hört trä
20 - 23 För idragning av större skruvar
∑	För borrning som kräver stor kraft

7. AUTOMATISKT AXELLÅS (Se G)

Det automatiska axellåset gör att du kan använda borrmaskinen som en vanlig skruvmejsel. Du kan dra at en skruv extra hårt, lossa en skruv som sitter fast eller fortsett a artebet när batteriet tagit slut. För manuell skruvdragning ar chucken last när verktyget ar fränslaget.

8. ARBETSLAMPA

Siklampan ger dig bra sikt även i tatsäch belysningsforhällanden. Du tander lampan genom att trycka pa pa/av-omkopplaren. När du släpper upp pa/av-omkopplaren systknar lampan.

9. VAGRAT BORRNING (Se H)

Niväindikatorn sitter upptill pa
borrmaskinens motorhus. Den kan anvandas
for att sakerstalla vagrät borning.
Niväindikatorn ar undangömt i motorhuset
pà baksidan av borrenheten. Den kan
anvandas for att hälla borrnivan under
vertikal borning.

10. BORRNING

Vid borrning i en jämnHard yta, använd en körnare for att markera hålets placering. Detta hindrar att borret vandrar bort fran den avsedda punkten nar borret roterar. Hall verktyget stadigt och placera borrspetsen

där hålet skā borras. Tryck in strombrytaren for att starta verktyget. Tryck borret tillräckligt帽子 mot arbetsstychet for att borret skä skära. Tryck inte at sidan och försök inte vidga hålet med borret.

Använd endast borr med hardmetallskar vid borning i betong ell ter tegel. Använd endast HSS-borr i gott skick for borning i metall. Använd alltid en magnetisk bit-hällare vid användning av korta skruv-bits. Vid idragning av skruvar kan det vara bra att lagga en droppe vatska på skruvens gängor for att underlättia idragningen.

11. HANTERING AV FÖBRUKADE BATTERIPAKET

Var radd om naturen och lamna batteripaketet enligt lagar och forordninger. Batteripaketet innehaller Litiumbatteri. Fraga kommunens miljöavdelning var och hur du kan lamna batteripaketet. Ladda ur batteriet welt genom att kora maskinen och ta sedan bort batteripaketet frän maskinen. Tejpa sedan over batteripaketets anslutningsponer med kraftig tejp for att forhindra kortslutting och urladdning. Forsok inte öppna batteripaketet erler ta bort delar frän batteripaketet.

Vid overbelastning stannar motorn. Avlastagenast maskinen och lat den svalna i cirka 30 sekunder med hochsta hastighetutan belastning.

13. TEMPERATURBEROENDE ÖVERBELASTNINGSSKYDD

Om elverktyget används på ändamåsenligt sätt kan det inte überbelastas. Vid for kraftig belastning eller om tillåten batteritemperatur på 75^ överskrids, koplar elektroniken bort elverktyget tills det Åter uppnätt optimal drifttemperatur.

14. DJUPURLADDNINGSSKYDD

Lithium-jonbatteriet ar med " Discharging Protection System" skyddad mot djupurladdning. Vid urladdat batteri koplar skyddskopplingen fran elverktyget:

Insatsverktyget roterar inte langre.

FELSOKNING

1. VARFör STARTAR INTE BORRMASKINEN När jAG TRyckER På STRÖMBRyTAREN?

Kontrollera laget pa riktningsvaljaren ovanfor strombrytaren. Den kanske star i mellanlaget (last). Flytta valjaren till ett av sidolagena och forsok borra genom att trycka pa strombrytaren.

2. VARFör STANNAR BORRMASKINEN INNAN SKRUVEN àR hELT IDRAGEN?

Kontrollera laget paringen for momentinstallning som sitter mellan chucken och borrmaskinen. Lage 1 ger det minsta momentet, lage 23 det storsta momentet for skruvdragning. Lage 24 ar avsett for borrning. Vrid ringen for momentinstallning till ett Hogre varde for att fä basta resultat.

3. ORSAKER TILL ATT BATTERIPAKETEN VARAR OLIKA LANGE.

Laddningsproblem som beskrivs oven och om batteripaketet legat lagrat och inte anvants under en lang tid minskar batteriets driftstid. Detta kan atgårdas genom att laddas och laddas ur flera ganger genom att maskinen används och laddas upprepade ganger. Om maskinen belastas hårt, t.ex. genom att stora skruvar dras in i hårt trä, forbrukas batteriets energia snabbare ¬n vid lätt belastning. Ladda inte batterierna vid temperaturer under 0^ aller over 45^ eftersom detta paverkar egenskaperna.

UNDERHÄLL

Ditt verktyg kraver inte extra smörjning aller unterhalb.

Det finns inga delar som kan repareras av användaren i verktyget. Använd aldrig vatten eller kemiska medel for att rengörä verktyget. Torka rent med en torr trasa.

Forvara alltid verktyget pa en torr plats. Hall motors ventileringsoppningar rena.

Häll alla arbetskontroller fria frän damm.

Ser du gnistor i ventileringsöppningarna, ardet normalt ochkommen inte att skada tillverktyg.

MILJÖSKYDD

Uttjänade elektriskaprodukter fär inte kasseras som hushållsavfall. Ateranvänd)darrdet finns anlaggningar

for det. Kontakta dina lokala myndigheter ell eriterforsaljare for itervinningsrird.

DEKLARATION OM ÖVERENSSTÄMMELSE

Personen som godkänts att sammanställa den tekiska lien.
Namn Russell Nicholson
Adress Positec Power Tools (Europe)
Ltd, PO Box 152, Leeds, LS10 9DS, UK

2012/12/11
Leo Yue
POSITEC Kvalitetsdirektor

1. ANAHTARSIZ MANDAL

2. DEĞΙŞKEN KAVRAMA

3. VITES KONTROLÜ

4. KABARCIKLI TERAZI

5. İLERI VE GERİ DÖNME

6. YUMUŞAK TUTMA YERİ

7. BATARYA KUTUSU MANDALİ

8. BATARYA KUTUSU *

9. ÇIFT UÇLU UC

10. AÇMA/KAPAMA TETIK ANAHTARI

11. GÖRÜŞ IŞIGI
