Produkttyp	Trådlös fjärrkontroll för systemkamera
Märke	Hähnel
Modell	Captur Module Pro
Kompatibilitet	Kompatibel med Captur-systemet (säljs separat) och kabelanslutning (säljs separat)
Huvudfunktioner	Manuell utlösning, intervallbildtagning, sensorutlösning (ljud, infraröd, ljus, laser, extra), time-lapse, lång tid, knapplås
Display	LCD-skärm med indikatorer för batteri, fördröjning, exponeringstid, intervall, antal bilder, känslighet
Inbyggda sensorer	Mikrofon, infrarödsensor, ljus/lasersensor
Anslutningsmöjligheter	Trådlöst via DCM (kanalinställning), extra ingång för extern sensor, utlösningskabel
Strömförsörjning	Batteri (typ ej specificerad, batteriindikator finns)
Underhåll	Förvaras skyddat från vatten och fukt; ta ur batterierna vid längre tids användning
Säkerhet	Modifiera inte produkten; använd inte nära brandfarlig gas; håll utom räckhåll för barn; utsätt inte för extrema temperaturer
Allmän information	Tillverkad av Hähnel. För mer information: www.hahnel.ie

Vanliga frågor - Captur Module Pro Hähnel

Hur ställer man in DCM-kanalerna mellan Captur och Captur Module Pro?

Håll sändarens knapp intryckt medan du sätter strömbrytaren på ON (grön lampa blinkar). Tryck sedan på Captur Module Pro, håll SET-knappen (27) intryckt medan du sätter strömbrytaren på ON (röd lampa fast). Slutligen, för varje mottagare, håll dess knapp intryckt medan du sätter strömbrytaren på ON (röd lampa fast). Stäng sedan av och slå på alla enheter.

Hur använder man fjärrkontrollen i manuellt läge?

Tryck halvt på utlösningsknappen för autofokus (grön LED fast). Tryck helt för att ta bilden (röd LED fast). För lång tid, håll utlösaren intryckt i mer än 3 sekunder (röd lampa blinkar); tryck igen för att avsluta.

Hur programmerar man intervallbildtagning?

Se till att parametrarna 3, 4, 5, 6 eller 7 visas på skärmen. Använd styrknappen (28) för att navigera, tryck på SET (27) för att ändra, justera med +/- och bekräfta med SET. Parametrarna inkluderar: fördröjning (3), exponeringstid (4), första intervall (5), antal bilder vid första intervallet (6), tid för andra intervallet (7). Tryck på Start/Stop för att starta eller stoppa.

Hur utlöser man kameran med ljudsensorn?

Använd styrknappen (28) för att välja SOUND (17) på skärmen. Tryck på Start/Stop för att aktivera sensorläget. Grön LED fast indikerar att sensorn är redo. Ett handklapp utlöser kameran (röd lampa tillfälligt). Du kan justera känsligheten (parameter 13) mellan 01 och 99.

Hur justerar man känsligheten för ljudsensorn?

Välj först sensorn SOUND (17) med styrknappen (28). Tryck på SET (27), använd sedan +/- för att justera känsligheten (parameter 13) från 01 (låg) till 99 (hög). Tryck på SET igen för att bekräfta.

Vad betyder LED-lampan på Captur Module Pro?

LED-lampan (25) indikerar status: grön fast = autofokus eller sensor redo; röd fast = utlösning; röd blinkande = lång tid aktiv; släckt = inaktiv.

Hur låser man knapparna för att undvika oavsiktliga inställningar?

Tryck på Lock-knappen för att låsa eller låsa upp modulens knappar. Utlösningsknappen förblir alltid aktiv även när den är låst.

Hur ställer man in time-lapse med Captur Module Pro?

Time-lapse aktiveras genom att ställa in parameter 16 (antal utlösningar per sensor) på '-t-'. Du kan ställa in en fördröjning (3), exponeringstid (4) och intervall (5, 7). Använd intervallbildtagning eller sensorläge efter behov. Antalet repetitioner kan vara obegränsat (...).

Är Captur Module Pro kompatibel med alla systemkameror?

Den är kompatibel med systemkameror via Captur-systemet (trådlöst) eller via en lämplig utlösningskabel (säljs separat). Exakt kompatibilitet beror på din kameramodell. Besök www.hahnel.ie för mer information.

Hur ansluter man Captur Module Pro till en systemkamera via kabel?

Använd en utlösningskabel anpassad för din systemkamera (säljs separat). Anslut den till extraingången (25) eller till modulens dedikerade port. Modulen kan då fungera som en trådbunden fjärrkontroll.

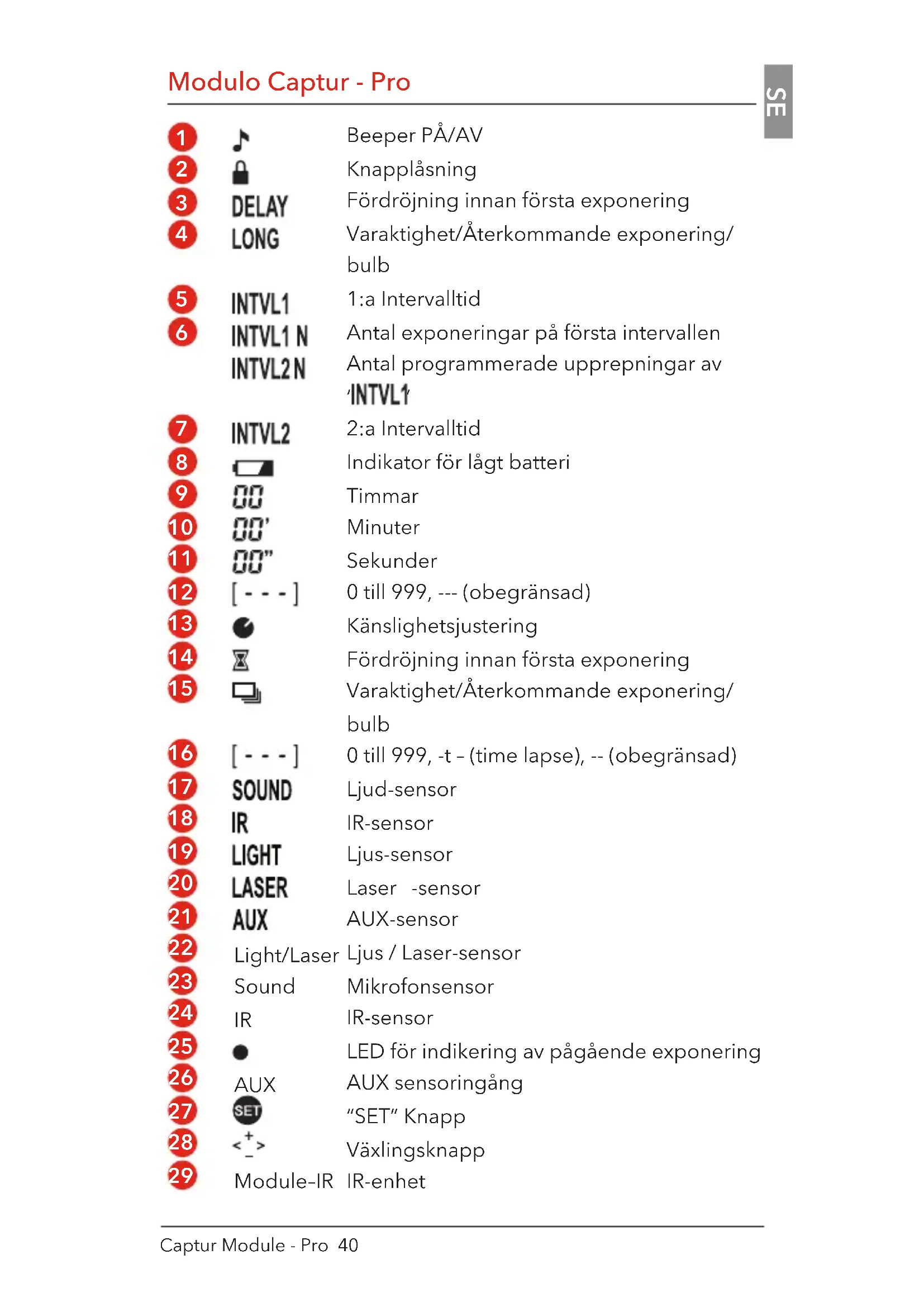

BRUKSANVISNING Captur Module Pro Hähnel

1	Beeper PÅ/AV
2	Knaplåsning
3	Fördröjning innan första exponering
4	Varaktighet/Äterkommande exponering/bulb
5	INTVL1 1:a Intervalltid
6	INTVL1 N Antal exponeringar på första intervallen
	INTVL2 N Antal programmerade upprepingar av 'INTVL1'
7	INTVL2 2:a Intervalltid
8	Indikator För lågt batteri
9	Timmar
10	Minuter
11	Sekunder
12	0 till 999, -- (obegrängsad)
13	Känslighetsjustering
14	Fördröjning innan första exponering
15	Varaktighet/Äterkommande exponering/bulb
16	0 till 999, -t - (time lapse), -- (obegrängsad)
17	Ljud-sensor
18	IR-sensor
19	Ljus-sensor
20	Laser -sensor
21	AUX-sensor
22	Light/Laser Ljus / Laser-sensor
23	Sound Mikrofonsensor
24	IR-sensor
25	LED För indikering av pagsende exponering
26	AUX sensingäng
27	"SET" Knapp
28	Växlingsknapp
29	Module-IR IR-enhet

Captur Module - Pro används som att tillbehör till Captur (Säljs separat) für att styra kameran tradlöst. Captur och Captur Module - Pro måste "matchas" på samma kanal med hjälp av DCM (Digital Kanal Matchning). Som alternativ kan även Captur Module - Pro kopplas direkt till DSLR Kameran med kabel (säljs separat).

Digital Kanal Matching - DCM (Kräver Captur sändare)

a. Sändaren (Transmitter) - Håll ner knappen + "PÅ" knappen samtidigt. LED-lampanörjar blinka gront.
b. Captur Module - Pro - Håll ner knappen (SET) 27 + "PÅ" knappen samtidigt. LED-lampan övergår till ett rott fast lage.
c. Receiver / Mottagare - Hall ner knappen + "På" knappen smtidigt. LED-lampan overgår till ett rott fast lage.
d. DCM ar klar. Starta om encheterna.

Obs! För flera mottagare upprepar steg "c" För alla mottagareutan att stänga av sändaren

Manual Remote Control

Slutarknappen fungerar på liknade satt som på kameran. Tryck ned knappen halvågs for fokusering, LED 25 overgår till et fast gront lage.

Tryck ner knappen helt for att ta en exponering, LED 25 övergår till ett fast rött läge. För aktivering av bulb Funktionen, tryck ner Slutarknappen i mer øn 3 sekunder, LED 25 börjar nublinka rott.

Tryck på Slutarknappen für att avaktivera (bulb) Funktionen.

Intervallfotografering - Programming

Se till att displayen visar: 3, 4, 5, 6 aller 7. Tryck på Start/Stop knappen for att starta "interval fotograferingen

Captur Module - Prokommen nu att ta exponeringar kontinuerligt enligt fabriksinställningarna. Tryck på Start/Stop knappen

igen for att avaktivera. For att andra "fabriksiinstallningarna", tryck pa

Växlingsknappen 28 < eller < for att markera önskad parameter som skäändras. Tryck på SET27 knappen für attändra parametern.

Växlingsknappen 28 + aller - används für att justera till önskat värde. Bekräftaändrat värde med SET 27 knappen.

Parametrar	Beskrivning	Inställning
3 DELAY	Fördröjning innan为此sta exponering	0s till max 99tim 59'min 59"s (justering = 1s / steg)
4 LONG	Exponeringstid
5 INTVL1	1:a Intervalltid	1s till max 99tim 59'min 59"s (justering = 1s / steg)
6 N	INTVL1 N= Antal exponering på为此sta intervallen	1 till 999 och --- (obegränsad)
	INTVL2N= Antal uppreningar av |NTVL1 som är programmerad
7 INTVL2	2:a intervalltid	1s till max 99tim 59'min 59"s (justering = 1s / steg)

Sensor triggering

Captur Module - Pro har inbyggda sensorer som kan utlosa kameran. Använd växlingsknappen 28 < eller > für att flytta frän en sensor till en annan (t.ex. SOUND 17). Tryck på Start/Stop knappen für att aktivera sensorn. Captur Module - Pro ar nu redo att utlosa kameran och LED 25 übergär till att fast gront lage. När Captur Module - Pro utlöses av sensorn,kommen encheten att trigga kameran for att taettoto och LED 25 indikerar med att fast rott lage forett ögonblick (t.ex. med "SOUND" aktiveras sensorn nar du "klappar med din hand". Du kan behöva justera "känsligabet" 13 for att utlosa ljudet)

Sensor	Beskrivning	Komentář
17 SOUND	Ljud "trigger" sensor 23	Justera kängslighets 13 nivân
18 IR	Captur Module - IR 29 (Säljs befind) med sensor 24 für att skapa en IR-stråle	En "brytning" av strålen "trigger" sensorn
19 LIGHT	Ljus "trigger" 22	Justera kängslighets 13 nivân
20 LASER	Laser Penna (säljs befind) med sensor 22 für att skapa en laserstråle.	En "brytning" av strålen "trigger" sensorn
21 AUX	Utlöses av extern sensor ansluten till AUX-uttaget	Für mer information: www. hahnel.ie

Notering:

• Mer information finns tillganglig på www.hahnel.ie
• Felaktig anslutting till AUX-uttaget kan skada Captur Module -Pro.

S

Justerbarainstallingarforsensorer

Det finns flera parametrar som kan justeras for varje sensor på Captur Module - Pro. Använd växlingsknappen 28 < eller >ör att flytta från en sensor till en annan. Välj önskad sensor)där parametrarna skajusteras. (exempelvis flytta till SOUND 17). Tryck på SET-knappen 27 for att aktivera justeringen av parametrarna. Växlingsknapp 28 + eller - används for att justera vindet av parametrarna (t.ex. justera ikonen 13 till 80 for mer känslighet for ljud-sensorn ). Tryck på SET-knappen 27 for att aktivera / spara vindet.

Parameter		InställingBeskrivning
13	Känslighetsjustering Min 01 - 99 max
14	Fördröjning innan为此 exponering	0s till max 10"sec och 00 ms (justering: 10 millisecond / steg)
15	Varaktigkeit/Äterkommande exponering/bulb i kamera	0s till max 05" sekunder (justering: 1 second / steg)
16	Antal gänger kameran är tillåten att triggas av sensorn	00 - 99 -t- = (starts time lapse) --- = (obegrängsad)

Ljud och lajsinställningar

Tryck Lock,for aktivering / av-aktivering av ljudindikering 1. Ljudindikeringen "aktiveras" nar kameran triggas av encheten.
- Tryck ochhall Lock knappen for erller pa Captur Module - Pro. (Slutarknappenkommen alltid vara aktiv.)

Varning

• Modificera inteprodukten.
• Enheterna ske inte utsattas for fukt.
• Använd inteprodukten i narheten av lättantändlig gas.
• Forvaras ötkomligt für barn
• Utsatt inte encheterna for Höga temperaturer eller starkt direkt solljus
• Lämna inte encheten i bagaget eller på instrumentbrändan i attt fordon.
• Overhettning kan leda till lackage, brand eller explosion
• Kontroller korrekt batteri polaritet
• Atervinning enligt miljobestammelser
• Ta ut batteriet ur enheten om den forvaras under en langre tid

Skanna QR-koden für mer information om Captur Module Pro
