BRUKSANVISNING TCAG 115 EINHELL

sanordning (fi g. 3) Udskiftning:

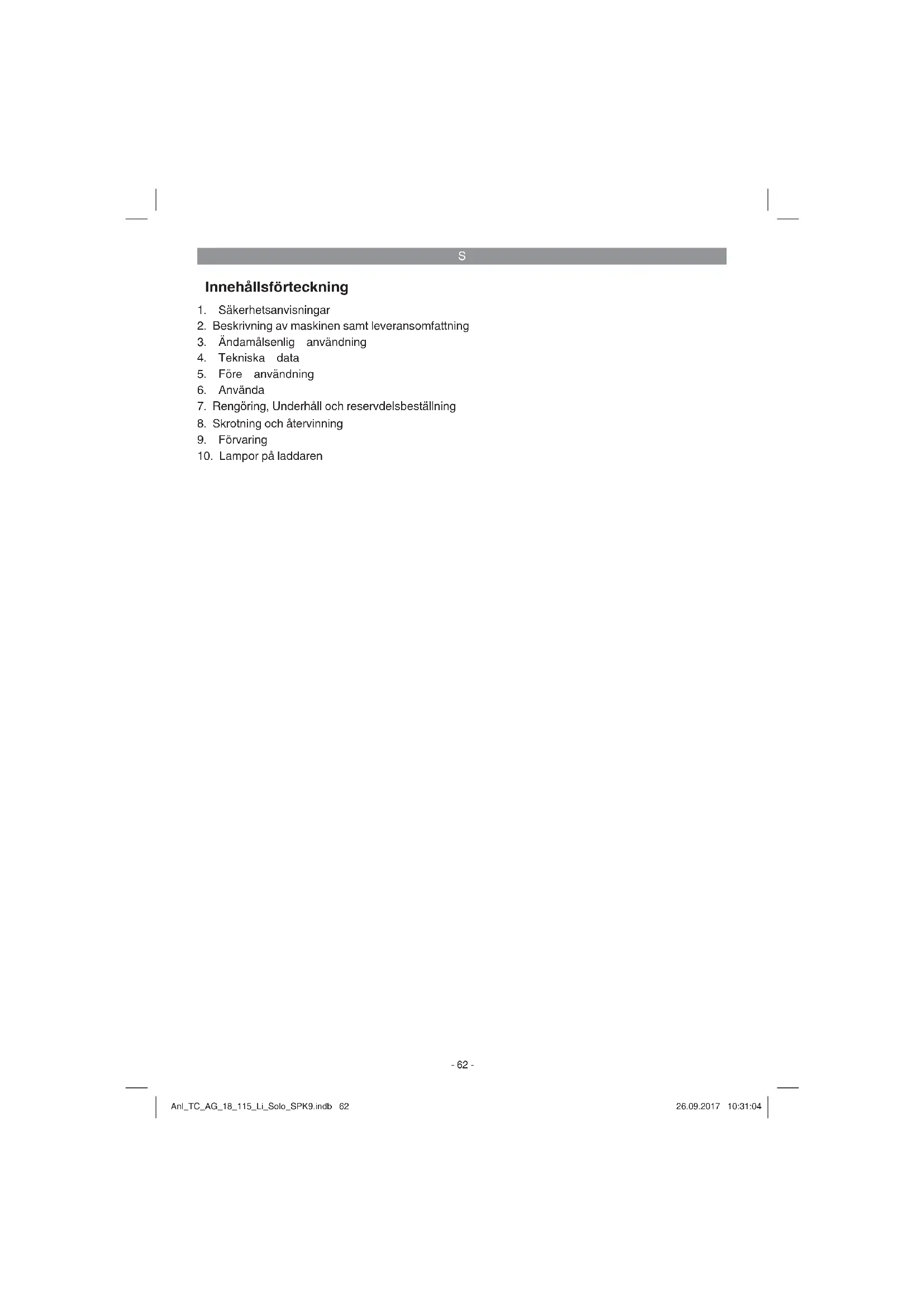

Innehållsförteckning

1. Säkerhetsanvisningar

2. Beskrivning av maskinen samt leveransomfattning

3. Ändamålsenlig användning

7. Rengöring, Underhåll och reservdelsbeställning

8. Skrotning och återvinning

10. Lampor på laddaren

Fara! - Läs igenom bruksanvisningen för att sänka risken för skador Obs! Bär hörselskydd. Buller kan leda till att hörseln förstörs. Obs! Använd skyddsglasögon. Medan du använder elverktyget fi nns det risk för att gnistor uppstår eller att splitter, spån och damm slungas ut ur verktyget. Dessa kan leda till att du blir blind. Obs! Bär dammskyddsmask. Vid bearbetning av trä och andra material fi nns det risk för att hälsovåd- ligt damm uppstår. Asbesthaltiga material får inte bearbetas! Laddningsbara batterier får endast förvaras i torra utrymmen med en omgivningstemperatur mellan +10°C och +40°C. Se till att batterierna har laddats innan de läggs undan för förvaring (laddade till minst 40 %). (medföljer ej) Detta skydd är lämpligt för slipning. Detta skydd är lämpligt för kapning och slipning (medföljer ej). Anl_TC_AG_18_115_Li_Solo_SPK9.indb 63Anl_TC_AG_18_115_Li_Solo_SPK9.indb 63 26.09.2017 10:31:0426.09.2017 10:31:04S

Fara! Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvis- ningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvis- ningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksan- visning eller säkerhetsanvisningarna åsidosätts.

1. Säkerhetsanvisningar

Gällande säkerhetsanvisningar fi nns i det bifoga- de häftet. Fara! Läs alla säkerhetsanvisningar och instrukti- oner. Försummelser vid iakttagandet av säker- hetsanvisningarna och instruktionerna kan föror- saka elstöt, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och instruktioner för framtiden.

2. Beskrivning av maskinen samt

2.1 Beskrivning av maskinen (bild 1)

5. Flänsmutternyckel

6. Batteri (medföljer ej)

7. Laddare (medföljer ej)

Kontrollera att produkten är komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vårt servicecenter eller butiken där du köpte produkten inom fem dagar efter att du köpte artikeln. Tänk på att du måste visa upp ett giltigt kvitto. Beakta även garantita- bellen i serviceinformationen i slutet av bruksan- visningen.

Öppna förpackningen och ta försiktigt ut pro- dukten ur förpackningen.

Ta bort förpackningsmaterialet samt förpack- nings- och transportsäkringar (om förhan- den).

Kontrollera att leveransen är komplett.

Spara om möjligt på förpackningen tills ga- rantitiden har gått ut. Fara! Produkten och förpackningsmaterialet är ingen leksak! Barn får inte leka med plast- påsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs!

3. Ändamålsenlig användning

Vinkelslipen är avsedd för slipning av metall och sten med hjälp av en lämplig slipskiva och ett lämpligt skydd. Varning! Vinkelslipen får endast användas till kapning av metall och sten om skyddet, som är tillgängligt som tillbehör, har monterats. Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resul- terar av sådan användning ansvarar användaren/ operatören själv. Tillverkaren påtar sig inget ansvar. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om pro- dukten ska användas inom yrkesmässiga, hant- verksmässiga eller industriella verksamheter eller vid liknande aktiviteter. Anl_TC_AG_18_115_Li_Solo_SPK9.indb 64Anl_TC_AG_18_115_Li_Solo_SPK9.indb 64 26.09.2017 10:31:0426.09.2017 10:31:04S

..............................................3 dB Bär hörselskydd. Buller kan leda till att hörseln förstörs. Totala vibrationsvärden (vektorsumma i tre riktnin- gar) har bestämts enligt EN 60745. Handtag Vibrationsemissionsvärde a

Vibrationsemissionsvärdet som anges har mätts upp med en standardiserad provningsmetod och kan variera beroende på vilket sätt som elverk- tyget används. I undantagsfall kan det faktiska värdet avvika från det angivna värdet. Vibrationsemissionsvärdet som anges kan använ- das om man vill jämföra olika elverktyg. Vibrationsemissionsvärdet som anges kan även användas för en första bedömning av inverkan från elverktyget. Begränsa uppkomsten av buller och vibration till ett minimum!

Använd endast intakta maskiner.

Underhåll och rengör maskinen regelbundet.

Anpassa ditt arbetssätt till maskinen.

Överbelasta inte maskinen.

Lämna in maskinen för översyn vid behov.

Slå ifrån maskinen om den inte används.

Bär handskar. Obs! Kvarstående risker Kvarstående risker föreligger alltid även om detta elverktyg används enligt föreskrift. Föl- jande risker kan uppstå på grund av elverkty- gets konstruktion och utförande:

2. Hörselskador om inget lämpligt hörselskydd

3. Hälsoskador som uppstår av hand- och

armvibrationer om maskinen används under längre tid eller om det inte hanteras och un- derhålls enligt föreskrift.

Varning! Dra alltid ut batteriet innan inställningar ut- förs på maskinen. Läs tvunget igenom dessa anvisningar innan du använder den batteridrivna maskinen:

Ladda batteriet med den medföljande lad- daren. Ett tomt batteri är uppladdat efter ca 0,5-1 timme.

5.1 Montera stödhandtaget (bild 2)

Vinkelslipen får inte användas om stödhand- taget (3) saknas.

Stödhandtaget kan skruvas in i ett av tre lä- gen (A, B, C). Verktygets sida Lämpligt för Vänster (pos. A / se bild) Högerhänt användare Höger (pos. B) Vänsterhänt använ- dare Upptill (pos. C) Användning av kaps- kivor

5.2 Byta ut och ställa in skyddet (bild 3)

Ta bort flänsmuttern (b) och den underliggan- de spännflänsen.

Lossa på skruven (a) på skyddet (4).

Vrid skyddet (4) 180° i medsols riktning så att det pekar uppåt.

Montera i omvänd ordningsföljd. Ställa in

Ställ in skyddet (4) för att skydda dina händer så att avslipat material flyger ut bort från din kropp.

Skyddets (4) placering kan anpassas till ak- tuella arbetsvillkor: Lossa på skruven (a) och vrid runt skyddet (4) till avsett läge.

Se till att skyddet (4) täcker över kuggväxeln i tillräcklig mån.

Kontrollera att skyddet (4) sitter fast. Kontrollera att skyddet sitter fast. Använd inte vinkelslipen om skyddet saknas.

5.3 PROVKÖRNING AV NYA SLIPSKIVOR

Vinkelslipmaskinen med den monterade slip- eller avskiljningsskivan ska gå på tomgång i minst 1 minut. Vibrerande skivor ska bytas ut omedelbart.

1. Dra ut batteriet (6) ur handtaget och tryck

samtidigt ned spärrknappen (8).

2. Kontrollera att nätspänningen som anges på

märkskylten stämmer överens med nätspän- ningen i vägguttaget. Anslut laddarens (7) stickkontakt till vägguttaget. Den gröna lysdio- den börjar blinka.

3. Skjut fast batteriet på laddaren.

Under punkt 10 (Lampor på laddaren) fi nns en tabell som förklarar betydelsen av de olika lysdio- derna på laddaren. Om batteriet inte kan laddas måste du kontrollera

att nätspänning finns i vägguttaget.

att det finns fullgod kontakt vid laddningskon- takterna i laddaren. Om batteriet fortfarande inte kan laddas måste du skicka in

laddaren och laddningsadaptern

batteriet till vår kundtjänstavdelning. För att batteriets livslängd ska bli så lång som möjligt måste du alltid ladda Li-batteriet i god tid. Detta är alltid nödvändigt om du märker att maski- nens prestanda börjar försvagas.

6.2 Strömbrytare (bild 4)

För att undvika olyckor är vinkelslipen utrustad med en säkerhetsbrytare. Slå på verktyget genom att trycka strömbrytaren (2) åt höger och sam- tidigt skjuta den framåt. Tryck strömbrytaren (2) bakåt för att slå ifrån vinkelslipen. Strömbrytaren (2) fjädrar då tillbaka till utgångsläget. Vänta tills maskinen har nått sitt maximala varvtal. Därefter kan du sätta vinkelslipen mot arbetsstycket och påbörja bearbetnin- gen.

6.3 Kapacitetsindikering för batteriet

(bild 1c/pos. 9) Tryck på knappen (a) för kapacitetsindikering för batteriet. Kapacitetsindikeringen (9) visar batte- riets laddningsnivå med tre lysdioder. Alla tre lysdioder är tända Batteriet är fulladdat. 1 eller 2 lysdioder är tända Batteriet har tillräcklig restkapacitet. 1 lysdiod blinkar Batteriet är tomt och måste laddas. Alla lysdioder blinkar Batteriet har djupurladdats och är defekt. Du får inte längre använda eller ladda ett defekt batteri.

6.4 Byta ut slipskivor (bild 5)

Enkelt skivbyte genom spindelfstlåsning.

Tryck på spindelfastlåsningen så att slips- kivan hålls kvar.

Öppna flänsmuttern med en stjärnhålnyckel . (bild 5)

Byt slip- eller avskiljningsskiva och dra åt flänsmuttern med stjärnhålnyckeln. Observera: Spindelfastlåsningen får bara tryckas ned då motorn och slipspindeln är avstängda. Spindelfastlåsningen ska vara nedtryckt un- der skivbytet! Anl_TC_AG_18_115_Li_Solo_SPK9.indb 66Anl_TC_AG_18_115_Li_Solo_SPK9.indb 66 26.09.2017 10:31:0426.09.2017 10:31:04S

När det gäller slip- eller avskiljningsskivor som är upp till ca 3 mm tjocka ska fl änsmuttern skruvas på med plansidan åt slip- eller avskiljningsskivan.

6.5 Flänsernas ordning vid användning av

slipskivor och avskiljningsskivor (bild 6-9)

Arrangemang av flänsen vid användning av en krökt eller rak slipskiva (bild 7) a) Spännfläns b) Slipskiva

Arrangemang av flänsen vid användning av en krökt avskiljnngsskivor (bild 8) a) Spännfläns b) Slipskiva

Arrangemang av flänsen vid användning av en rak avskiljnngsskiva (bild 9) a) Spännfläns b) Slipskiva

Motorn måste vara väl ventilerad under arbetet. Av den anledningen ska ventilationsöppningarna alltid vara väl rengjorda.

Slip- eller avskiljningsskivan får aldrig vara större än den föreskrevna diametern.

Kontrollera före skivorna tas i bruk vilka varv- tal som angetts.

Slip- eller avkiljningsskivans varvtal måste vara högre än varvtalet då vinkelslipmaskinen går på tomgång.

Använd endast slip- och avskiljningsskivor som är tillåtna för ett maximalt varvtal på

8.500 min och för en omfångshastighet på 52

Kontrollera rotationsriktningen om du vill använda diamantskivor. Pilen för rotationsriktningen på diamantskivan måste stämma överens med pilen på maskinen. Det är särskilt viktigt att slipverktyg förvaras och transporteras på bästa möjliga sätt. Utsätt aldrig slipverktygen för stötar, slag eller vassa kanter (t ex om de transporteras eller förvaras i en verktygslåda). Detta kan annars leda till att slip- verktygen skadas, t ex sprickbildning, vilket kan innebära att användaren utsätts för faror. Varning!

6.8 ARBETSANVISNINGAR

6.8.1 Grovslipning (bild 10)

Obs! Använd skyddsanordningen för slipning (medföljer). Bäst resultat vid grovslipning får ni om ni placerar slipskivan i en vinkel på 30 till 40 grader till slipytan och för den jämnt fram och til- baka över arbetsdetaljer.

6.8.2 Avskiljningsslipning (bild 11)

Obs! Använd skyddsanordningen för kapning (fi nns som tillbehör, se 7.3). Vid avskiljningsarbeten får vinkelslipmaskinen inte förskjutas i snittytan. Avskiljningsskivan mås- te göra en ren snittkant. För att avkilja hård sten är det bäst att använda en diamantavskiljningsskiva. Material som innehåller asbest får ej bearbetas! Använd aldrig avskiljningsskivor till grovslipning. Märk: För att höja batteriets prestanda och använd- ningstid rekommenderar vi att du använder vår 4,0 Ah Power-X-Change. (Art.-nr.: 45.113.96)

7. Rengöring, Underhåll och

reservdelsbeställning Fara! Dra alltid ut batteriet om maskinen ska rengöras.

7.1 Rengöra maskinen

Håll skyddsanordningarna, ventilationsöpp- ningarna och motorkåpan i så damm- och smutsfritt skick som möjligt. Torka av mas- kinen med en ren duk eller blås av den med tryckluft med svagt tryck.

Vi rekommenderar att du rengör maskinen efter varje användningstillfälle.

Rengör maskinen med jämna mellanrum med en fuktig duk och en aning såpa. Använd inga rengörings- eller lösningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre. Om vatten tränger in i ett elverktyg höjs risken för elekt- riska slag. Anl_TC_AG_18_115_Li_Solo_SPK9.indb 67Anl_TC_AG_18_115_Li_Solo_SPK9.indb 67 26.09.2017 10:31:0426.09.2017 10:31:04S

I maskinens inre fi nns inga delar som kräver un- derhåll.

7.3 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reser- vdelar:

Reservdelsnummer för erforderlig reservdel Aktuella priser och ytterligare information fi nns på www.isc-gmbh.info Skydd som används vid kapning (art.-nr.: 44.500.40)

8. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpack- ning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Produkten och dess tillbehör består av olika material som t ex metaller och plaster. Defekta produkter får inte kastas i hushållssopor- na. Lämna in produkten till ett insamlingsställe i din kommun för professionell avfallshantering. Hör efter med din kommun om du inte vet var närmsta insamlingsställe fi nns.

Förvara produkten och dess tillbehör på en mörk, torr och frostfri plats samt otillgängligt för barn. Den bästa förvaringstemperaturen är mellan 5 och 30˚C. Förvara elverktyget i originalförpack- ningen. Anl_TC_AG_18_115_Li_Solo_SPK9.indb 68Anl_TC_AG_18_115_Li_Solo_SPK9.indb 68 26.09.2017 10:31:0426.09.2017 10:31:04S

10. Lampor på laddaren

Indikeringsstatus Betydelse och åtgärder Röd lysdiod Grön lysdiod Från Blinkar Driftberedd Laddaren är ansluten till elnätet och driftberedd, inget batteri i ladda- ren. Till Från Laddning Laddaren snabbladdar batteriet. Från Till Batteriet har laddats till 85 % och är klar för användning. (Laddningstid 1,5 Ah-batteri: 30 min ) (Laddningstid 2,0 Ah-batteri: 40 min ) (Laddningstid 3,0 Ah-batteri: 60 min ) (Laddningstid 4,0 Ah-batteri: 80 min ) (Laddningstid 5,2 Ah-batteri: 130 min ) Därefter kopplar laddaren om till skonladdning tills batteriet har laddats helt. (Total laddningstid 1,5 Ah-batteri: ca 40 min) (Total laddningstid 2,0 Ah-batteri: ca 50 min) (Total laddningstid 3,0 Ah-batteri: ca 75 min) (Total laddningstid 4,0 Ah-batteri: ca 100 min) (Total laddningstid 5,2 Ah-batteri: ca 140 min) Åtgärd: Ta ut batteriet ur laddaren. Koppla loss laddaren från elnätet. Blinkar Från Anpassningsladdning Laddaren har ställts in på ett läge för skonsam laddning. Av säkerhetsskäl laddas batteriet upp långsammare och behöver mer än 1 timme. Detta kan ha följande orsaker: - Batteriet har inte laddats på lång tid eller ett tomt batteri har laddats ur (djupurladdning). - Batteriets temperatur befi nner sig inte inom idealintervallet 25°C till 45°C. Åtgärd: Vänta tills batteriet har laddats, batteriet kan ändå laddas. Blinkar Blinkar Störning Batteriet kan inte längre laddas. Batteriet är defekt. Åtgärd: Du får inte längre ladda det defekta batteriet. Ta ut batteriet ur laddaren. Till Till Temperaturstörning Batteriet är för varmt (t ex direkt solstrålning) eller för kallt (under 0°C). Åtgärd: Ta ut batteriet och förvara det i rumstemperatur i en dag (ca 20°C). Anl_TC_AG_18_115_Li_Solo_SPK9.indb 69Anl_TC_AG_18_115_Li_Solo_SPK9.indb 69 26.09.2017 10:31:0426.09.2017 10:31:04S

Endast för EU-länder Kasta inte elverktyg i hushållssoporna. Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas in för miljövänlig återvinning. Återvinnings-alternativ till begäran om återsändning: Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig av- fallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvin- ning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponen- ter vars syfte har varit att komplettera den förbrukade utrustningen. Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även utdrag, är endast tillåtet med uttryckligt tillstånd från iSC GmbH. Med förbehåll för tekniska ändringar. Anl_TC_AG_18_115_Li_Solo_SPK9.indb 70Anl_TC_AG_18_115_Li_Solo_SPK9.indb 70 26.09.2017 10:31:0526.09.2017 10:31:05S

Serviceinformation I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa part- ners fi nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara- tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial. Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att följande delar krävs som förbrukningsmaterial. Kategori Exempel Slitagedelar* Kolborstar, Batteri Förbrukningsmaterial/förbrukningsdelar* Kap-, slipskivor Delar som saknas

• ingår inte tvunget i leveransomfattningen! Vid brister eller störningar kan du anmäla detta på webbplatsen www.isc-gmbh.info. Ge en detaljerad beskrivning av felet som har uppstått och besvara alltid följande frågor:

Fungerade produkten först eller var den defekt från början?

Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?

Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)? Beskriv den felaktiga funktionen. Anl_TC_AG_18_115_Li_Solo_SPK9.indb 71Anl_TC_AG_18_115_Li_Solo_SPK9.indb 71 26.09.2017 10:31:0526.09.2017 10:31:05S

Garantibevis Bästa kund, våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande punkter gäller för att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för av-

sikt att använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter. Dessa tjänster är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.

2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller till-

verkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverkare. Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller har utsatts för liknande påkänning.

3. Garantin omfattar inte:

- Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart), missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfakto- rer eller bristfällig skötsel och underhåll. - Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex över- belastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre våld eller yttre påverkan (t ex skador efter att produkten fallit ned). - Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för övrigt naturligt slitage .

4. Garantitiden uppgår till 24 månader och gäller från datumet när produkten köptes. Medan garantiti-

den fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hem- besök.

5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin: www.isc-

gmbh.info. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du har köpt denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt täcks inte av våra garantitjänster eftersom de inte kan identifi eras. Om defekten i produkten täcks av våra garan- titjänster, får du genast en reparerad eller ny produkt av oss. Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress. För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i denna bruksanvisning. Anl_TC_AG_18_115_Li_Solo_SPK9.indb 72Anl_TC_AG_18_115_Li_Solo_SPK9.indb 72 26.09.2017 10:31:0526.09.2017 10:31:05CZ
