BRUKSANVISNING KS 400 GRAM

För du tar kjoleskapet i bruk

Vi gratulerar till Dinnya kyl

Observera, attenna braksanvisning galler alla kylskap KS-typ, och utrustingen kan darrfor variera fran modell till modell.

WARNING!

Gamla kylskap och frysar ar ofta forsedda med komplicerade patentlas, som endast kan oppnas utifrnan. Om Du bevarar en sadan enchetller kasserar den och lamnar den till skrotinsamling, kom da ihag att forstora laset - harigenom forhindrar Du, att lekande barn kan sparras in och utsattas for livs-fara.

OBS! Var uppmärksam på miljoreglerna vid skrotning. Läs avsnittet "skrotning".

Innan Du tar kylen i bruk

Läs avsnittet om uppständning och inbygg-nad, igangsattning och temperaturstyrning samt avsnittet om elanslutting, innan Du- tar kylen i bruk.

Kontrollera, att kylen inte ar skadad vid mottagandet. Transportskador maste animalias till aterforsaljaren, innan kylen tas i bruk.

Vik ut sidorna med illustrationer, sa att Du kan folja text och bildersamtidigt.

Uppställning och inbyggnad

Kylen fär av sakerhets- och bruksskal inte ställas upp utomhus.

Kylen bör placeras i ett torrt rum.

Kylskapet ar beraknat for temperaturklass N enligt den europeiska standard EN 153.

Underlaget maste vara plant, och kylen fär inte ställas upp på ramar eller dylikt.

Placera aldrig kylen nara varmekallor, som t.ex. spis ellr radiator, och undvik placering i direkt solljus.

Det ar viktigt att kylskapen stared alldeles plant, och att det finns god luftcirkulation over, under och omkring kylskapet.

Mätten ar friä oppninger. Siffrorna i parentes gäller for kombinationsinbyggda skap. Ett enkelt skap kraver en fri genomströmningsareal på min. 200 cm². Kombinationsskap 300 cm².

1A Inbyggnad med ventilationsgaller av kyl eller kombinationen kyl/frys i vanliga kokselement med tillracklig ventilation runt om kylskapet/kombinationen for kompressorn.

1B Inbyggnad i kylskapselement av kylskap aller kyl/frys med inbyggd ventilation. Luftten strömmar in via sockeln och leds bakom skapet.

Elanslutning

Skapet ar avsett for anslutning till vaxelström. Anslutningsvärdena für spanning (V) och frekvens (Hz) finns angivna på typskyltine i skapet.

Om speciella forhällanden gör sig gällande, bör Du kontakta Din leverantör eller elinstallator, innan Du ansluter Ditt nga skap.

Du kan själv vända dörren

Illustration 3sar, hur Du sjalv latt kan andra dorren fran gangjarn pa hoger till gangjarn pa vander sida -ller omvant.

Lagg kylen på "ryggen" med framsidan uppåt. Avmontera Först dorrhandtaget 1 med hjälp av en skruvmejsel.

Vid avmontering av dorren avlagsnas skruvarna 2ed en nyckel. Nar dorren nu tas av, foljer det ena gangjarnet med. Detta gangjarn maste avlagsnas, innan dorren monteras ingen.

s

Flytta gangjärnstappen 31 motsatta sidan. Observera, att tappen maste monteras spegelvant, nar den flyttas over till motsatta sidan - dvs den maste vridas 1/4 varv. Det kan vara nödvändigt att anvanda en tang for att frigörata tappen fran toppen. Flytta attrappgangjärnet 41 motsatta sidan.

Placera nu dörren och därefter det medleverade gangjärnet pa det stalle, darattrappgangjärnet suttit tidigare.

När dörren monteras, bör man lagga ett 9 mm mellanstycke (trä eller dyl.) vid det nedersta gangjärnet. Mellanstycket placeras mellan skapets framsida och dörrens kant for att få plats for tätningslisten.

Kom ihag att placera ett riktigt antal underlaggsbrickor vid nedersta gangjarnet, sa att dorrenkommen upp i ratt hojd.

Anslut ström till kylen genom att sticka in kylens stickkontakt i vagguttaget.

Vid anslutning till strom utloses ett larm, som upplyser, att det ar for varmt i kylen, och att det har varit stromavbrott. Läs under "Larm", hur Du avbryter larmet.

Elektronisk styrning

Illustration 4 sar den elektroniska betjaningspanelen.

De elektroniskt styrda kylskapen ar fran fabriken installda pa temperaturer for basta driftsekonomi, och modellerna betjanas med tangenten EMP.

När Du trycker på tangenten och häller den nere, kan Du after en ögenblick avlösa den aktuells inställningen på displayen.

Denna inställing visas i ca. 3 sekunder.
Häller Du fortfarande nere tangenten, kan
Du änderinställingen. (se här nedan)

Ändering av temperatur

Tryck på TEMP och häll nere tangenten. Afterett ögenblick visas den aktuella inställningen, och därefter tänds de små lamporna after varandra over skalan. När slutet av skalen nas,kommen alla ljus att vara släckta ett ögenblick, innan de börjar tändas igen. Släpp tangenten, nar lampan vid den önskade temperaturen tänds. Därefter gár kylen after den nya inställningen.

Avbrott vid rengöring/ avfrostning

Tryck på TEMP som vid "Ändering av temperatur", och slätt tangenten i sama ögenblick, som alla ljusen ar släckta. Nu har Du avbrutit kylfunktionen, och Du kan göra ren kylen.

Den aktuella temperaturen kan fortfarande avljas under de nasta ca 2 timmarna.

Härefter släcks också dette Funktion automatiskt.

Starta kylen ingen med att ater stalla in temperatures. (Se under "Andring av temperatur".)

Strömavbrott

After strömavbrott startar skapet automatiskt. Sā snart strömmen Åter ár tillganglig, startar skapet och larmet aktiveras (se avsnittet om larm).

Larm

Larmet aktiveras vid strömavbrott, aller om temperaturen under mera an 2 timmar ar

over 6^ varmare an den installda temperature.

Larmet fortsetter, även om temperaturen har blivit normaligen, for att tala om for Dig, att nagot varit fel.

Larm vid start

Dinnya GRAM modell har inte varit ansluten till strom, sedan den testades pa febriken, och elektroniken "tror" darrfor, att det har varit stromavbrott, nar Du slar pa strommen. Pa grund av detta aktiveras larmet.

Bryt larm

Tryck pa TEMP och häll nere tangenten. Efterett ögenblick visas den installda temperaturen pa displayen. Slapp i detta ögenblick tangenten, och larmet bryts.

Nod program

Vid fel pa kännaren aktiveras att nodprogram, som overtar temperaturstyrningen, tills montoren när fram.

Kortvariga temperatursvängninger

Kortvariga temperatursvängninger ar normala och forekomm er vid:

-nya varor stalls in
-dorrenvaritoppenglangretid
- kylelementet avfroster

Vid temperatursvängningar tänds flera lampor på temperaturskalan. Matvarorna paverkas inte av dessa svängningar, och temperaturvisningen blir snabbt normaligen.

Kylens användning och utrustning

Kylskapets korta hylla ran anvandas som snedstalld flaskhylla genom att sanka den bakre delen mot den underliggande hyllbararen.

Speciellt for skap med svalaydelning

Skapet ar uppdelat kyl- och en svalavdelning med hjalp av en glashylla med luftspjall. Denna hylla samt den mittermot placerade flaskhyllan farr inte flyttas av hansyn till uppdelningen i kyl och sval. Temperaturen i svalavdelningen kan regleras med hjalp av spjallet Ju mera du oppnar spjallet, ju mera kall luft strommar fran kylavdelningen ned i svalavdelningen.

Grönsaksláder

Lådorna nederst i kylen læmpar sig väl for Förvaring av frukt och grönsaker. Den ovanfor liggande hyllan skyddar mot uttorkning av varorna.

Serveringsboxar i dörren

Boxarna ar idealiska for alla slags livsmedel. De tatslutande locken hindrar ottorkning och sparar besvärlig ut- och inpackning. Serveringsboxarna ar gjorda av ett material, som inte paverkas av mineraloljor, fettamnen och svaga syror. De tål frystemperatur och temperaturer upp till 100^ C, och de kan rengöras i diskmaskin, men fär inte placeras direkt vid varmeeelementet. Serveringsboxar kan också kopas som extrautrustning.

Flaskhyllor i dörren

Flaskhyllan kan installas på djupet med hjälp av tradbygeln. Inställning foretas genom att flytta tradbygeln i halen på flaskhyllan 9.

Flaskhyllan kan flytta med 10 cm intervall.

Avfrostning

Kylen har helautomatisch avfrostning, som styrs av en givare. Denna har den verkan, att kylningen forstkommen i gang, nar kylelementet ar helt avfrostat.

Om en ovenlig rimfrostanhopning trots allt skulle uppsta, kan Du avfrosta manuellt genom att avbryta kylningen.

Rengöring

Bryt kylfunktionen, som beskrivits under avsnittet detr. "Brytning av strommen vid rengöring/avfrostning".

Kylen rengörbs bast med en svag sapplosning (max. 85^ C). Använd interrengöringsmedel, som kan repa.

Tätningslisterna fordrar regelbunden rengöring for att hindra missfargning och sakra lang halbarhet.

Avlagsna damm och dyikt i kompressor-rummet med en dammsugare.

Nyttiga tips

Kylen skall inte användas under nàgon tid

När kylen har avfrostats och rengjorts,
ställs dörren lite på glant. Härigenom undviker Du obehagligluck.

Kompressorn går inte

• kontrollera temperaturinställningen.
• kontrollera, om detkommen strom till kylen, och om stickkontakten sitter riktigt i vagguttaget.

Rassel aller brum

• kan vara rör, som stöter mot varandra erler berör den utvändiga beklädnaden.
• kontrollera, att kylen stär helt vägrätt.

Porlande och kluckande ljud

Kammer fran cirkulerande kylvatska, vilket ar normalt, ocks after att kompressorn har stannat.

Observera for Övrigt

Kompressorns startsystem kan ota behöva en paus, innan Återstart kan genomforas. Pauslangden bestämmer kompressorn själv automatiskt.

Eventuell tillappnng av tovattenavlopp

Tilltappningen uppSTAR i regel i plastbojen vid tovattenavloppet innate i skapet. Avlagsna pa basta satt tilltappeningen. Rena darefter for sakerhets skull sjalva bojen,

t.ex. med hjälp av en piprensare el. dyl. Om problemet fortfarande bestär, kan orsaken vara tilltäppning vid nedloppsröretstutlopp i tovattenskälen. Tovattenskälen ar placerad ovanpä kompressorn pa baksidan av kylen.

Reservdela

Uppge vänligen typ och serialummer pa kylen, nar Du bestaller reservdilar. Dessa uppliesninger finner Du pa typskylten 2 innate i skapet.

Byte av lampa

Lossa lastapparna, som haller lijusskärmen, med en skruvmejsel. 10yft av lijusskärmen, och byt ut lampan mot en ny (max. 15 W).

Gram service

Gram tacker fabrikations- och materialfelsom uppst inom 2 ar fran inkopsdatum (med kvitto som dokumentation for kopet). Tackningen forutsatter normal anvandning i privat hushall och att frysskapet ar inkopt fabriksnytt i Sverige. Tackningen omfattar reservdelskostnad, eventuella transport-kostnader och arbetslon.

Teknisk support

Felamalan DYGNET RUNT per Telefon: [phone]

Bortskaffning

När det uttjänta frysskåpet skall bortskaffas skall detta ske på miljömässigt korrekt satt.

Var uppmärksam på reglerna for bortskaff- ning. Det finns speciella krav/regler som skall uppyllas.

Du kan fà upplysninger beträffande bort

skaffning hos:

• Gram Sverige AB
• Din lokala vitvaruleverantör
• Hos myndigheter (kommun, miljostyrelse etc)

Signaloversikt

Normaltillstand. Panelen visar den aktuella temperaturen, som i detta exempel ar +5^

Inställd temperatur: Tryck på TEMP och häll nere tangenten: Efter att ögenblick visas den installda temperaturen. I detta exempl visas den fran fabriken installda +5^

När alla lamporna ar tända betyder detta, att temperaturen innate i kylskapet ar +9°C eller högre, an vad skalan kan visa.

När lampan under +2 blinkar - och det År endastenna lampa, som ar tänd betyder det, att temperaturen i kylskapet ar lagre, an vad skalan kan visa.

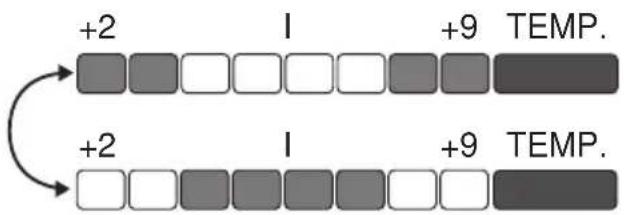

När lamporna blinkar växelvis - mellan det tvåyttersta - och de fyra mittersta, betyder detta, att det ar nagot fel på temperaturkännaren. (Videnna typ av fel övertager ett nödprogram funktionen intill dess, att tillkallad service nar fram).

Larm: Lamporna tänds upp after varandra fran den kallaste delen och "löper" over skalan. Samtidigt hör sutt akustiskt larm.
