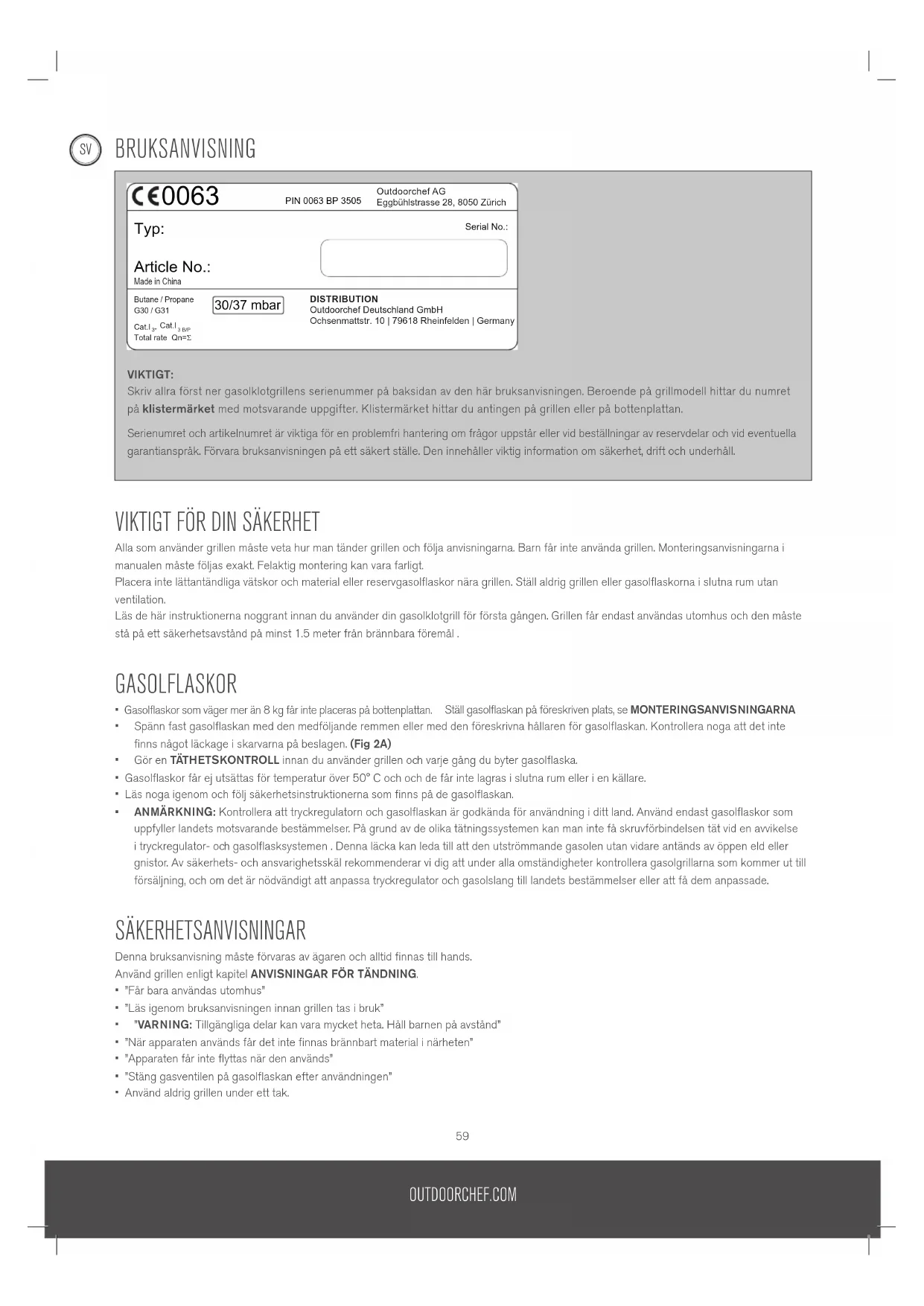

BRUKSANVISNING Ambri 480 G Outdoorchef

4 a. Modeller med en ringbrännare:

Serienumret och artikelnumret är viktiga för en problemfri hantering om frågor uppstår vid beställningar av reservdelar och vid eventuella garantianspråk. Förvara bruksanvisningen på en säker plats. Den innehåller viktig information om säkerhet, drift och underhåll.

VIKTIGT FÖR DIN SÄKERHET

Alla som använder grillen måste veta hur man tänder grillen och följa anvisningarna. Barn får inte använda grillen. Monteringsanvisningarna i manualen måste följas exakt. Felaktig montering kan vara farligt.

Placera inte lättantändliga vätskor och material eller reservgasolflaskor nära grillen. Ställ aldrig grillen eller gasolflaskorna i slutna rum utan ventilation.

Läs dessa instruktioner noggrant innan du använder din gasolklotgrill för första gången. Grillen får endast användas utomhus och den måste stå på ett säkerhetsavstånd på minst 1,5 meter från brännbara föremål.

GASOLFLASKOR

Gasolflaskor som väger mer än 8 kg får inte placeras på bottenplattan. Ställ gasolflaskan på föreskriven plats, se MONTERINGSANVISNINGARNA - Spänn fast gasolflaskan med den medföljande remmen eller med den föreskrivna hållaren för gasolflaskan. Kontrollera noga att det inte finns något läckage i skarvarna på beslagen. (Fig 2A) Gör en TÄTHETSKONTROLL innan du använder grillen och varje gång du byter gasolflaska. Gasolflaskor får ej utsättas för temperatur över 50°C och de får inte lagras i slutna rum eller i källare. Läs noga igenom och följ säkerhetsinstruktionerna som finns på gasolflaskan. - ANMÄRKNING: Kontrollera att tryckregulatorn och gasolflaskan är godkända för användning i ditt land. Använd endast gasolflaskor som uppfyller landets motsvarande bestämmelser. På grund av de olika tätningssystemen kan man inte få skruvförbindelsen tät vid en avvikelse i tryckregulator- och gasolflasksystemen. Denna läcka kan leda till att den utströmmande gasolen utan vidare antänds av öppen eld eller gnistor. Av säkerhets- och ansvarsskäl rekommenderar vi dig att under alla omständigheter kontrollera gasolgrillarna som kommer ut till försäljning, och om det är nödvändigt att anpassa tryckregulator och gasolslang till landets bestämmelser eller att få dem anpassade.

SÄKERHETSANVISNINGAR

Denna bruksanvisning måste förvaras av ägaren och alltid finnas till hands.

Använd grillen enligt kapitel ANVISNINGAR FÖR TÄNDNING.

- Får bara användas utomhus. Läs igenom bruksanvisningen innan grillen tas i bruk. VARNING: Tillgängliga delar kan vara mycket heta. Håll barnen på avstånd. När apparaten används får det inte finnas brännbart material i närheten. Apparaten får inte flyttas när den används. Stäng gasventilen på gasolflaskan efter användningen. - Använd aldrig grillen under ett tak.

• Om din grill har hjul, rulla den inte över ojämn mark eller kanter.
• Använd skyddshandskar när du tar i heta delar.
• Ställ alltid in gasolreglagets position efter grillning och stäng av gasoltillförseln från gasolflaskan. När du byter gasolflaska är det viktigt att du noga kontrollerar att gasolreglagets position har ställts in och att gasolflaskans gasoltillförsel är avstängd. VIKTIGT: Det får inte finnas några tändkällor i närheten. När du ansluter en ny gasolflaska, kontrollera förbindningsdelarna enligt anvisningarna TÄTHETSKONTROLL.
• Om du misstänker att delar inte är täta, ställ in gasolreglagets position och stäng av gasoltillförseln från gasolflaskan. Kontakta en gasolspecialist för kontroll av gasolledande delar.
• Byt ut gasolslangen omedelbart om den är skadad eller om den har spår av slitage. Gasolslangen får inte vara vikt och får inte ha några sprickor. Kom ihåg att stänga av gasolen innan gasolslangen tas bort.
• Byt ut slangen och gasolreglaget efter en användningstid på 3 år från inköpsdatum. Kontrollera att gasoltryckreglaget och slangen uppfyller relevanta EN-standarder (gastrycksregulator EN 16129 / gasslang EN 16436). Den rekommenderade längden av gasolslangen är 90 cm och ska inte överstiga 150 cm. Blockera aldrig det stora runda luftinsugningshålet i botten på grillskålen eller luftventilerna i locket. Ventilationsöppningarna i utrymmet för gasolflaskan får inte stängas eller täppas till.
• Utför inga förändringar på grillen. Förändra ingenting i gasolventilen, i tändsäkringen, brännaren eller andra delar av grillen. Om du misstänker ett fel, kontakta en fackman. Grillen levereras med passande gasolslang med inbyggd gasoltrycksreglage. Gasolslangen måste alltid hållas borta från grillens heta, yttre ytor. Gasolslangen får inte vridas. På grillmodeller som har en gasolledning måste gasolslangen fixeras i den ledningen. Gasolslangen och reglaget är i enlighet med landets riktlinjer och EN-standarder (gastrycksregulator EN 16129 / gasslang EN 16436).
• Om full effekt inte uppnås och en blockering av gasolförsörjningen misstänks, kontakta en gasolåterförsäljare. Använd endast grillen på en fast och säker undergrund. Ställ grillen på trägolv eller annan brännbar yta när du använder den. Håll grillen borta från brännbart material.
• Om din grill har granitplattor, undvik temperaturchockar i dess plattor.
• Ha inte grillen i närheten av lättantändliga vätskor eller material.
• Om grillen förvaras i ett rum under vintern måste gasolflaskan tas bort. Gasolflaskan bör alltid förvaras på en väl ventilerad, öppen plats utan räckhåll för barn.
• Innan du börjar använda grillen, placera den på en så skyddad plats som möjligt. När grillen inte används och när den har svalnat bör den skyddas av ett överdrag mot väder och vind. Överdrag finns att få hos återförsäljare för grillar. För att förhindra att fukt samlas under överdraget bör du ta bort det efter häftiga regn.

TÄTHETSKONTROLL

VARNING: Under täthetskontroll får inga tändkällor finnas i närheten. Detta gäller även rökning. Kontrollera aldrig tätheten med en tändsticka eller öppen låga. Kontrollera alltid tätheten utomhus.

1. Gasolreglaget måste vara inställt på position
2. Öppna gasoltillförseln vid gasolflaskan och applicera en tvållösning med 50% flytande tvål och 50% vatten på de gasolledande delarna (anslutningen på gasolbehållaren / gasoltryckreglaget / gasolslang / gasolinlopp / anslutning på ventilen). Du kan också använda en läcksökningsspray. (Fig 2B)
3. En blåsbildning av tvållösning indikerar läckage. VIKTIGT: Grillen får endast användas när alla läckor tagits bort. Anslut gasoltillförseln till gasolflaskan.
4. Åtgärda läckan genom att dra åt anslutningarna om det är möjligt, annars måste du ersätta de defekta delarna.
5. Upprepa steg 1 och 2
6. Går det inte att åtgärda läckorna, kontakta en återförsäljare för gasolprodukter.

ANMÄRKNING: Gör TÄTHETSKONTROLLEN efter varje anslutning eller byte av gasolflaska och i början av grillsäsongen.

FÖRKLARING AV TECKNEN PÅ GASOLFLASKAN

Värmenivåer och tändning

Positionsläge av EASY FLIP kon

Direkt positionsläge av EASY FLIP kon

Indirekt positionsläge av EASY FLIP kon

KLOTGRILLENS BRÄNNARSYSTEM

Modeller med en ringbrännare (Fig 1A)

Ringbrännaren når på den högsta effekten och på den låga effekten.

Modeller med två ringbrännare (Fig 1B)

Den stora ringbrännaren når högsta effekten och den lägsta effekten. Den är gjord för användning i medel till högt temperaturområdet.

Den lilla ringbrännaren är gjord för att laga mat vid låga temperaturer och kan bara justeras något. Skillnaden mellan inställningarna är inte synlig. Den lilla ringbrännaren når en temperatur av cirka 100 till 120°C.

FÖRE FÖRSTA ANVÄNDNING

1. Rengör alla delar som kommer i kontakt med livsmedel.
2. Kontrollera alla gasolkomponenter, som beskrivs i kapitlet TÄTHETSKONTROLL och följ dess anvisningar. Gör detta även om din gasolgrill redan var monterad av återförsäljaren vid leveransen.
3. Bränn ut grillen i ca 20-25 minuter på

ANVISNINGAR FÖR TÄNDNING

1. Kontrollera att alla anslutningar mellan gasolslangen, gasoltryckreglaget och gasolflaskan är ordentligt fastskruvade. (Följ instruktionerna i kapitlet TÄTHETSKONTROLL).

ANMÄRKNING: För MINICHEF 420 G måste sidohyllorna vara utfällda hela tiden det grillas.

1. Öppna grillocket. VARNING! Tänd aldrig grillen med locket stängt.
2. Öppna gasoltillförseln till gasolflaskan.

4 a. Modeller med 4 ringbrännare:

Tryck in gasolreglaget och vrid den moturs till nivå. Tryck på den svarta tändningsknappen och håll den nedtryckt tills en gnista hoppar och gasolen börjar brinna. (Fig 1C)

4 b. Modeller med två ringbrännare och separat tändningsknapp:

Tryck på den stora ringbrännarens gasolreglageknapp och vrid den moturs till nivå. Tryck på den svarta tändningsknappen och håll den nedtryckt tills en gnista kommer fram och gasolen antänds. Eller tryck på den lilla ringbrännarens gasolreglageknapp (vredet) och vrid den moturs till nivå. Tryck på den svarta tändningsknappen och håll den nedtryckt tills en gnista kommer fram och gasolen antänds. (Fig 1D)

4 c. Modeller med två ringbrännare utan separat tändningsknapp:

Tryck på den stora ringbrännarens gasolreglageknapp och vrid den moturs till nivå.

(Fig 1E)

Eller tryck på den lilla ringbrännarens gasolreglageknapp (vredet) och vrid den moturs till nivå.

Håll gasolreglageknappen intryckt tills en gnista kommer fram och gasolen antänds.

1. Om gasolen inte antänds inom 3 sekunder, vrid gasolreglageknappen till "Av". Vänta 2 minuter så att den oförbrända gasolen kan avdunsta. Upprepa sedan steg 4.
2. Är det inte möjligt att tända grillen efter 3 försök, kontrollera orsaker (som beskrivs i avsnittet FELSÖKNING).

ANVISNINGAR FÖR TÄNDNING AV CITY 420G

1. Kontrollera att alla anslutningar mellan gasolslangen, gasoltryckreglaget och gasolflaskan är ordentligt fastskruvade. (Följ instruktionerna i kapitlet TÄTHETSKONTROLL).
2. Öppna grillocket. VARNING! Tänd aldrig grillen med locket stängt.
3. Öppna gasoltillförseln till gasolflaskan.
4. Tryck in gasolreglaget och vrid den moturs till nivå. Tryck på den röda tändningsknappen flera gånger tills gasolen antänds. (Fig 1F)
5. Om gasolen inte antänds inom 3 sekunder, vrid gasolreglageknappen till "Av". Vänta 2 minuter så att den oförbrända gasolen kan avdunsta. Upprepa sedan steg 4.
6. Är det inte möjligt att tända grillen efter 3 försök, kontrollera orsaker (som beskrivs i avsnittet FELSÖKNING).

EASYFLIP-SYSTEMET GÖR TVÅ AV EN GRILL

OUTDOORCHEF gasolklotgrillarnas hjärstycke heter EASY FLIP-konen och återspeglar OUTDOORCHEF-ingenjörernas innovationskonst.

EASY FLIP-konen gör det möjligt för dig att ändra fördelningen av värme från direkt till indirekt på bara några sekunder. Samtidigt förhindrar den ohälsosamma uppflammningar och irriterande rök.

Med några enkla handgrepp växlar du från direkt till indirekt grillning, matlagning och bakning: du behöver bara vända på EASY FLIP-konen.

Vid direkt grillning och matlagning arbetar du med hög temperatur som koncentreras till grillgallret. Till exempel för ett fint grillmönster på köttet.

Vid indirekt grillning, matlagning och bakning fördelar sig värmen jämnt i den slutna grillen. Perfekt för t.ex. ångkokning av grönsaker eller stekning av kött på låg värme.

ANVISNINGAR FÖR GASOLKLOTGRILLEN KUGELGRILL

Så här fungerar det:

1. Ställ EASY FLIP-konen i önskat läge. VARNING! Ändra inte konens läge under grillningen utan värmetåliga handskar. ANMÄRKNING: Låt locket vara öppet vid direkt grillning eller matlagning på hög nivå – kan du arbeta med stängt lock.
2. Välj, om nödvändigt, lämpligt tillbehör.
3. Värm upp grillen med locket stängt ca 10-15 minuter på
4. Ställ alltid gasolreglageknappen på av efter grillningen. Anslut gasoltillförseln till gasolflaskan. Även med tomma flaskor måste ventilerna stängas.

TIPS OCH TRICKS

Med indirekt värme

Större stekar eller hela kycklingar: Tack vare EASY FLIP-konen behöver större bitar kött inte vändas under grillningen. Värmen i gasolbrännaren stiger på insidan av grillklotet och fördelas jämnt i hela klotet. Placera maten på det förvärmda grillgallret och stäng locket. Lämna alltid lite plats mellan köttstyckena. När du stänger locket bryns maten jämnt från alla sidor och saften blir kvar i köttet. För att du inte ska behöva lämna något åt slumpen när du grillar större köttbitar, rekommenderar vi OUTDOORCHEF GOURMET CHECK – mataren som perfekt känner av köttets innertemperatur.

Med direkt värme

Mindre bitar av kött som biffar, kotletter och korv: Lägg köttet i mitten på den förvärmda grillen och stek det under en kort tid med locket öppet. Lägg sedan köttet längre ut till kanterna och minska värmen till att grilla färdigt med locket stängt. För att uppnå ett optimalt resultat för kött som endast ska stekas kort, rekommenderar vi gjutjärnsplattan från OUTDOORCHEF. Med de rätta tillbehören kommer du att älska att grilla med din OUTDOORCHEF. Grilla, laga mat eller baka: Ge fritt utlopp för din kreativitet och dina experiment.

Du hittar alla tillbehör under OUTDOORCHEF.COM

På OUTDOORCHEF.COM hittar du dessutom OUTDOORCHEF-grilltabellen för alla enskilda grillvaror.

GRILLNING PÅ EXTRA GRILLYTOR

Värm din grill på full värme ca. 10 minuter. Placera maten på grillen och reglera temperaturen enligt dina önskemål -

EFTER GRILLNING

1. Ställ in alla brännares gasolreglageknapp till
2. Anslut gastillförseln till gasolflaskan.
3. Låt grillen svalna och rengör den sedan.
4. Täck grillen med lämpligt överdrag.

RENGÖRING

Det krävs endast en mycket liten rengöring mellan grilltillfällena, eftersom det mesta fettet antingen dunstar bort eller leds ner i en dropplåda. Om grillen skulle vara väldigt smutsig, värm då upp den 10 minuter på full effekt. Använd en grillborste i mässing (inte stålborste) för rengöring av konen och rosten. Om du vill rengöra grillen grundligt använder du OUTDOORCHEF BARBECUE CLEANER. Alternativt kan du även använda en nylon-disksvamp med vatten och lite diskmedel i för att få bort lösa rester.

VIKTIGT: Efter noggrann rengöring av grillen, ska du låta den torka (bränna ut) ordentligt på

SÅ HÄR ANVÄNDER DU OUTDOORCHEF BARBECUE CLEANER

VIKTIGT: grillen får inte vara tänd under tiden då du rengör den med OUTDOORCHEF BARBECUE CLEANER.

För dina händer skull rekommenderar vi att du använder handskar samt, om det är möjligt, bär skyddsglasögon. Spraya grillen och dess tillbehör grundligt när grillen fortfarande är varm, och vänta i ca 15-30 minuter innan du börjar rengöra den. Spraya in smutsiga ytor igen, tvätta rent med vatten och låt sedan torka. VARNING: OUTDOORCHEF-grillrengöringsmedlet får inte användas på pulverbesiktade ytor.

SÅ HÄR ANVÄNDER DU OUTDOORCHEF CHEF CLEANER

VIKTIGT: grillen får inte användas under tiden du rengör den med OUTDOORCHEF CHEF CLEANER.

Använd handskar och glasögon som skydd. Spraya grillen eller tillbehören när grillen fortfarande är varm, och låt det verka i 10 minuter tills allt skummet har lösts upp.

Efterrengör vid behov med en passande grillborste eller en nylonsvamp. Skölj sedan grundligt med vatten och torka av.

VARNING: Inte lämplig för trä-, plast- eller pulverbelagda och lackerade ytor.

UNDERHÅLL

• Ett regelbundet underhåll av din grill garanterar perfekt funktion. Kontrollera alla gasoledande delar minst två gånger per år och varje gång efter långvarig lagring. Spindlar och andra insekter kan orsaka blockeringar, som måste avlägsnas före användning.
• Om grillen regelbundet flyttas på ojämnt underlag är det viktigt att du då och då kontrollerar att alla skruvar är åtdragna.
• Om du inte använder grillen under en längre period, bör du göra en TÄTHETSKONTROLL före återanvändning. Om du har några tvivel, kontakta din gasolleverantör eller försäljningsstället. För att undvika korrosionsskador, smörj in alla metalldelar innan en långvarig lagring.
• Efter en lång lagring och minst en gång under grillsäsongen bör du kontrollera gasolslangen för sprickor, veck och andra skador. En skadad gasoledning måste omedelbart bytas, som beskrivs i avsnittet SÄKERHETSANVISNINGAR. För att du så länge som möjligt ska kunna njuta av din grill, rekommenderar vi följande: Behandla alla trädelar en gång om året med en träolja - detta motverkar bildandet av sprickor. Skydda din grill mot väder och vind när den har svalnat helt med ett lämpligt överdrag från OUTDOORCHEF. För att förhindra att fukt samlas under överdraget bör du ta bort det efter regn. Överdrag finns att köpa hos återförsäljare för grillar.

FELSÖKNING

Brännaren tänder inte:

• Kontrollera att gasoltillförseln till gasolflaskan är öppen.
• Se till att det finns tillräckligt med gasol i flaskan.
• Kontrollera att gnistorna från elektroden hoppar till brännaren.

Ingen gnista:

• Kontrollera att batteriet är korrekt isatt (för grillar med elektrisk tändning).
• Avståndet mellan brännaren och elektroden måste vara mellan 5 - 8 mm.
• Kontrollera om kablarna är anslutna i den elektriska tändningen och att elektroderna är isatta och sitter fast ordentligt. Sätt in ett nytt batteri (AAA, LR03, 1.5 V) i den elektriska tändningen (för grillar med elektrisk tändning).

Om det ändå inte går att tända grillen, trots ovan nämnda åtgärder, kontakta din återförsäljare.

KONSUMENTGARANTI

1. Garanti och förhållande till andra rättigheter av köparen

Med köpet av denna OUTDOORCHEF-produkt hos en auktoriserad återförsäljare erhåller ni som privat slutkund (konsument) en tillverkargaranti från Outdoorchef AG ("OC").

Tillverkarens garanti ger dig garantianspråk gentemot garanten i enlighet med detta avtal. Garantianspråken består utöver de andra avtalsenliga eller juridiska rättigheterna. Dessa andra rättigheter utesluts eller begränsas inte av denna garanti. Därför kan du även göra dina andra avtalsenliga eller rättsliga anspråk mot respektive gäldenär. Så berörs t.ex. anspråk i enlighet med produktansvarslagen ej av denna garanti.

Som köpare har du framför allt möjlighet att göra kontraktsgarantianspråk mot din säljare. Så kan t.ex. ett eventuellt upphävande av köpeavtalet endast bedrivas mot säljaren, men inte under denna garanti mot OC.

2. Deltagande och garantivillkor

Garanten är OC. Garantin är öppen för alla slutanvändare som köper en ny produkt för privat bruk i den auktoriserade handeln. Köpet skall intygas med hjälp av kvitto. Ett köp för privat bruk föreligger om produkten köps av en naturlig person för användning som huvudsakligen inte används för kommersiellt bruk eller självständigt arbete.

Om ett garantifall skulle uppstå måste garantianspråk göras hos garanten inom två månader. Annars utesluts dina anspråk på garanti. För uppenbara defekter börjar garantifristen med mottagandet av produkten. OC rekommenderar att du kontrollerar om produkten har defekter omedelbart vid mottagandet.

3. Tillämpningsområde

Garantin gäller från inköpsdatum och beviljas i följande fall, förutsatt att ingen uteslutning av fakta föreligger i enlighet med punkt 4.

• 3 år mot genomrostning av det emaljerade klotet (underdel och lock).
• 3 år mot genomrostning eller genombränning av det emaljerade grillgallret. 3 år mot genomrostning eller genombränning av alla rostfria delar. Fel på emalj före första användningen. 2 år på alla återstående tillverknings-/materialfel.

Det anses inte vara en defekt om det är betydelselöst för funktion och för dig som kund är små rimliga skillnader på emaljeringsfärg eller mindre defekter såsom produktionsrelaterade stödpunkter på den nedre kanten av locket eller på upphängningarna.

I ett garantifall kommer OC att efter eget tycke antingen byta ut de skadade eller defekta delarna eller ersätta hela produkten. Så långt det är rimligt för dig som kund kan ett utbyte göras mot en jämförbar modell av nyare design, t.ex. genom en efterföljare. Så länge produktens funktionalitet inte påverkas och i den mån det är rimligt för dig som kund, kan en adekvat ekonomisk ersättning erbjudas till dig i stället för reparation.

Under den tid garantifallet behandlas (kontroll och eventuellt utbyte) består inget anspråk om rätt till ersättning eller annan ersättning mot OC. Utförandet av garantin kommer inte förlänga garantitiden eller starta den på nytt. Utbyta delar tillfaller OCs egendom. Endast om produkten byts ut börjar garantitiden på nytt.

Eventuella ytterligare krav mot garanten omfattas inte av denna garanti. Dina fordringar på andra rättsliga grunder utesluts eller begränsas därmed inte (se även ovan 1).

4. Uteslutning

Garantin gäller inte i följande fall:

Normal slitage vid avsedd användning, särskilt på vanliga slitagedelar såsom tratt, flamskydd, brännare, termometer, tändning och batteri, elektrod, tändkabel, gasolslang, gastrycksregulator, värmeelement, reflektor, aluminiumskyddsfolie, grill- eller kolgaller och -behållare, tändningsgaller och kol-fettansamlingsbehållaren. - Skador på emaljen på nämnda apparater, om inte det kan bevisas att felet redan fanns innan den första användningen. Defekter och/eller skada på grund av missbruk, felaktig användning, framför allt på grund av att inte följa bruksanvisningen, säkerhetsanvisningarna eller drift-/underhållsanvisningarna (till exempel användning av utrustning för utomhusbruk inomhus, skador till följd av felaktig montering, felaktig rengöring av den emaljerade ytan av tratten eller grillgallret, genom icke utförd täthetskontroll om så rekommenderas i bruksanvisningen, genom användning av skadliga kemikalier, genom missbruk etc). Defekter och/eller skador som genomförs av ingrepp eller reparationer av icke av OC auktoriserade personer. Defekter och/eller skador genom väder (t.ex. hagel eller blixtnedslag). Defekter och/eller skador pga vandalism eller på grund av avsiktlig eller oavsiktlig skada i den mån att den inte orsakats av OC. Defekter och/eller skador, som uppstått under transport till köparen, så vida transporten inte genomförs av garanten. Defekter och/eller skador på grund av force majeure. Defekter och/eller skador pga notning vid professionell användning till kommersiella ändamål (tex. användning inom hotell eller restaurang).

5. Garantibearbetning

I garantifall kontakta oss så fort som möjligt/snarast eller en av våra auktoriserade försäljare (försäljarlista under www.outdoorchef.com) och ge oss information som din adress så vitt möjligt produkt/produktdel, köpkvitto, serienummer och artikelnummer (båda hittar du på data-klistermärket på din grill; se första avsnittet av bruksanvisningen). Beskriv bristen gärna med foto. För att kontrollera garantin överlämnar du produkten till återförsäljaren eller oss (bring-in garanti). Om det handlar om en motiverad garanti kommer vi att återbetala nödvändiga och krävda transporterna och sjöfart, annars kommer vi att skicka tillbaka produkten på din bekostnad.

Det registrerade varumärket OUTDOORCHEF representeras av följande företag

Outdoorchef AG | Eggbühlstrasse 28 | Postfach | 8050 Zürich-Schweiz | www.outdoorchef.com

En lista över återförsäljare hittar du på vår webbplats på OUTDOORCHEF.COM. ** Serienumret såsom artikelnumret hittar du på klistermärket på din grill (se första stycket i denna BRUKSANVISNING).

TEKNISK INFORMATION

ASCONA 570 G/MONTREUX 570 G/GENEVA 570 G

CE 0063

Gasol propan/butan 30/31

Effekt

-littenbrännare 1.20kW

• storbrännare 8.50 kW

• munstycke liten brännare 0.55mm/markering: BF
• munstycke stor brännare 1.47 mm/markering: BT

50 mbar

• munstycke liten brännare 0.48 mm/markering: AF
• munstycke stor brännare 1.27 mm/markering: AT

Gasoltryck butan 28 mbar

Propan 37 mbar

LEON 570 G

CE 0063

Gasol propan/butan 30/31

Effekt 08.50 kW

För användning av elektrisk tändningen behöver du ett batteri

(typ AAA, LR03, 1.5 Volt).

Hanvisningar på termometern

Termometerns visning kan avvika med +/- 10%.

Webbsida

För mer information, tips och tricks, recept och allt som är värt att veta om OUTDOORCHEF-produkter, se OUTDOORCHEF.COM

VIKTIGT:

Notera serienumret för gasolgrillen på baksidan av den svenska bruksanvisningen. Klistermärket med numret är placerat antingen på grillstativet eller bottenplattan, beroende på grillmodellen.

5. Garanti

Om det finns garantiärenden ska du kontakta oss eller en auktoriserad återförsäljare (lista över återförsäljare finns på www.outdoorchef.com) och ange så långt som möjligt produkt/produktdel, försäljningskvitto, serienummer och produktnummer (båda finns på etiketten på grillen; se första kapitlet i bruksanvisningen), samt din adress. Du får gärna bifoga en bild på felet. Vid reklamation till återförsäljaren eller oss kan vi testa produkten och undersöka om garantin gäller. Vid berättigade garantianspråk kommer vi att ersätta nödvändiga transport- och fraktkostnader, annars skickar vi tillbaka produkterna på din bekostnad.

Följande företag är representant för det registrerade varumärket OUTDOORCHEF

Outdoorchef AG | Eggbühlstrasse 28 | Postfach | 8050 Zürich-Schweiz | www.outdoorchef.com

TEKNISKA DATA

ASCONA 570 G/MONTREUX 570 G/GENEVA 570 G

CE 0063

Gas Propan/butan 30/31

Effekt

- Lítill brennari 1,20 kW

• Stór brennari 8,50 kW

Gasnotkun 702 g/klst.

Stútar (28-30/37 mbar)

• Stútur á litlum brennara 0,55 mm/merking: BF
• Stútur á stórum brennara 1,47 mm/merking: BT

Stútar (50 mbar)

• Stútur á litlum brennara 0,48 mm/merking: AF
• Stútur á stórum brennara 1,27 mm/merking: AT

Gasprystingur Bútan 28 mbar.

Própan 37 mbar

LEON 570 G

CE 0063

Gas Propan/butan 30/31

Afl 8,50 kW

Gasnotkun 612 g/klst.

Stutur (28-30/37 mbor) 1,47 mm/merking: BT

Stutur (50 mbor) 1,27 mm/merking: AT

Gasprystingur Butan 28 mbor

Propan 37 mbor

AMBRI 480 G

CE 0063

Gas Propan/butan 30/31

Afl 5,40 kW

Gasnotkun 389 g/klst.

Stutur (28-30/37 mbor) 1,15 mm / merking: BN

Stutur (50 mbör) 1,02 mm / merking: AN

Gasprystingur Butan 28 mbor

Propan 37 mbor

CHELSEA 480 G / CHELSEA 480 G LH / KENSINGTON 480 G / COMPACTCHEF 480 G

CE 0063

Gas Propan/butan 30/31

Afl 5,60 kW

Gasnotkun 397 g/klst

Stur (28-30/37 mbor) 1,15 mm / merking: BN

Stutur (50 mbor) 1,02 mm / merking: AN

Gasprystingur Butan 28 mbor

Propan 37 mbor

CITY 420 G / CHELSEA 420 G / MINICHEF 420 G

CE 0063

Gas Propan/butan 30/31

Afl 4,30 kW

Gasnotkun 315 g/klst.

Stútar (28-30/37 mbar) 1,02 mm / merking: BL

Stútar (50 mbar) 0,88 mm / merking: AH

Gashitun Bútan 28 mbar

Própan 37 mbar

Flokkar

13B/P/SO mbar) 13. 13_(58/30/37 mbar)

Rafkveiking

Fyrir rafkveikingu er rafhlaða nauðsynleg (ger AAA, LR03, 1,5 volt).
