BRUKSANVISNING 9.4 ADURO

For att du sca fà sá stor glädje och nytta som möjigt av din nya braskamin fran Aduro ár det viktigt att du laser genom braupsanvisningen noga innan du installerar och använder kaminen.

1.0 Allmänt

1.1 Certifieringar

Aduro 9-4 uppfyller den europeiska standarden EN 13240 somt nord standard NS 3058 och ar darmed godkänd for montering och användning i Europa. Produktionen genomgår dessutom extern kvalitetskontroll. Produkt Dokumentationen for Norge har Sintef-nummer 110-0332 och kan laddas ner frän www.aduro.no eller www.nbl.sintef.no. Aduro 9-4 ar också Svanenmarkt, vilket innebär att kaminen uppfyller mycket stränga miljökrav och tillverkas på ett miljövänligt satt. DoP (Declaration of Performance)findes på www.aduro.dk.

1.2 Tekniska data

Nominell värmeeffekt	6 kW
Rökrör	Ø150 mm topp/bakre
Yttermätt (HxBxD)	752 x 500 x 460 mm
Avständ från golv till centrum av bakre rörutgang	208 mm
Vikt	88 kg
Material	Plät
Brösle	Ved och vedbriketter
Vedlängd max.	39 cm
Konvektionskamin	✓
Primär-, sekundär och tertiär lufttillförtsel	✓
Sotfri glaslucka	✓
Asklåda	✓
Virkningsgrad	81,3%
Skorstensdrag	12 Pa
Maximal Förbrännning per timme: - Trä	ca. 3,1 kg
Värmeeffekt i byggnader med: - Optimal isolering:	150 m²
- Genomsnittlig isolering:	100 m²
- Dålig isolering:	60 m²

1.3 VIGTIG:SERIENUMMER

På braskainen finns att serienummer angivet, se typskylten på baksidan av kaminen. Vi rekommenderar att du skriver upp serienumret. För att garantin sca gälla och vi enklare sca kunna hjälpa dig vid eventuella frågor ar det viktigt att du kan uppge det här numret.

P/Nr.

1.4 Hemtransport

När braskaminen transporteras hem ske den helst stå upp. Om du vill lagga den ner År det viktigt att du tar bort lõsa delar i brännkammaren, dvs. gjutjärnsgaller och lõsa eldfasta stenar, samt tar ut asklådan. Du kan även låta de eldfasta stenarna och gjutjärnsgallret sitta kvar i brännkammaren och)darefter fylla utrymmet med overblivet emballage, sä att alla lõsa delar hälls på plats.

Du fär gärna installerera braskainen på egen hand, men vi reckommender att du ber en sotare som vägledning. Din Återförsäljare kan också ge råd om installationen. Det är viktigt att du uppyller alla gällande nationella och europeiska bestämelseer och forordningar vid installation av braskainen. För att kaminens Funktion och sakerhet skall kunna garanteras reckommender vi att installationen utförs av en fackman. Våra Återförsäljare av Aduro kan reckommendera lámpliga montörer, se www.aduro.dk.

Obs! Braskaminen mäste godkännas av behörig brandmästare innan den tas i bruk.

2.1 Placering av braskaminen/avständskrav

Avständskrav föreligger bara Near braskaminen placeras intill brännbart material. Se nedanstäende illustration. Om braskaminen ska stä intill en murad vagg erler andra ej brännbara material finns inga krav pa sakerhetsavstand. För att underlätta rengöringen och utnyttja konvektorluften optimalt likommenderar vi dock att du har ca 5-10 cm avständ till vagggen.

Avstand till brannbart material

Braskaminen levereras med att vaggbeslag. Fäst beslaget ordentigt i vagggen innan du monterar/hänger upp braskaminen i det. Rådfråga gärna din lokala bygghandel om lämpiga material/skruvar/muttrar/ankare till braskaminen/vagggen fore montering. ONLY USE FIXING MATERIALS, WHICH CAN NOT MELT. Kaminen vager 90 kg. Hör även med sotaren (som sca inspektera braskaminen) om du är osäker på gällande regelverk. Obs! Braskaminens underkant mäste hamna minst 28 cm över golvet.

Om braskainen ske placeras på ett brännbart underlag som t.ex. trägolv eller heltäckningsmatta måste du Först lagga ett icede brännbart underlag emellan. Golvplattans storlek beror på hur stor braskamin du har och plattan skagå minst 30 cm framfor och 15 cm på var sida om braskainen.

2.2 Röranslutning

Vid leverans frän fabriken ar Aduro 9-4 forsedd med ett rökrör högst upp. Om du vill leda ut röken på kaminens baksida tar du av den runda platen frän bakplaten langst upp på kaminen och byter sedan ut röktosen (som sitter vid toppanslutningen ovanpå kaminen) mot tackplaten (som tacker den bakre utgangen). Toppavgangen avslutas med en dekorationsplät, som ligger i asklådan. Till Aduro braskaminer används ett rökrör med en diameter på 150 mm.

2.3 Anslutning till murad skorsten

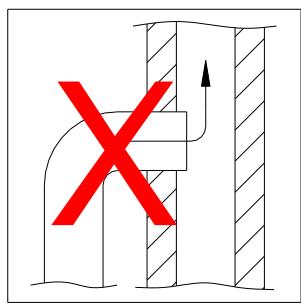

Om braskainen ske anslutas till en murad skorsten används ett böjt rökör via toppanslutningen. Mät noga och gör sedan hal i skorstenen. Sätt väggenomföringen på plats och tata muren med murbruk. Ställ sedan dit braskainen och montera fast rökröret. Lagg en tunn packning mellan rökröret och väggenomföringen für att tata anslutningen. Rökröret sca gå 5–10 cm in i väggenomföringen, men fär inte gå sä langt in att den blockerar skorstensöppningen (se figur nedan).

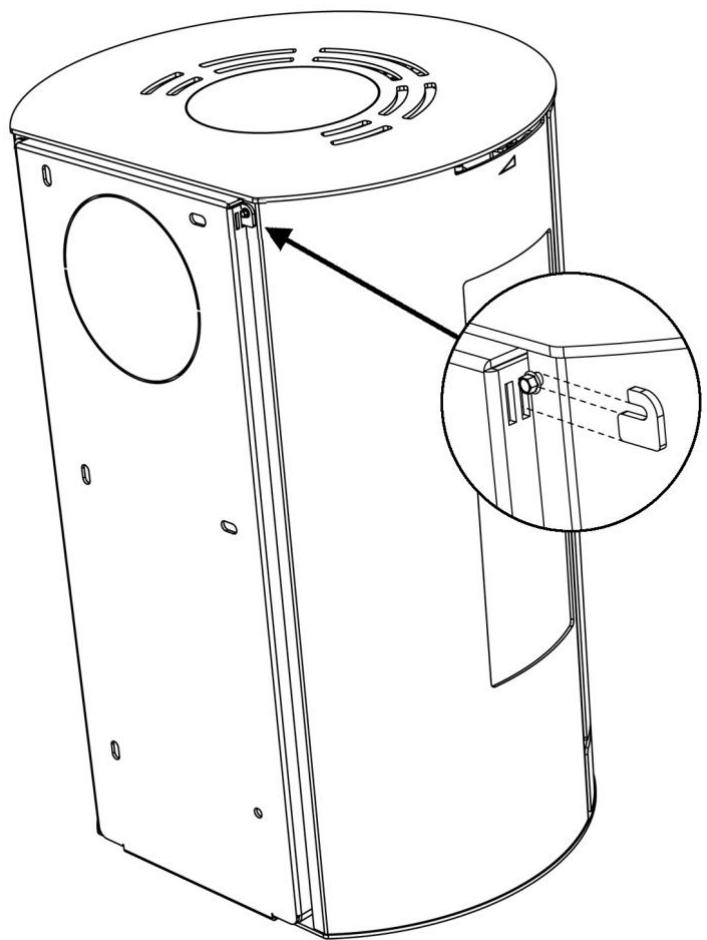

När du har monterat och satt fast vaggbeslaget ordentlich skjuter du kaminen på plats och fester botten med en skruv i vaggbeslaget. Det går även att justera kaminen högst upp på vaggbeslaget, se illustrationen nedan.

Braskaminen kan vara ansluten till sama skorsten som flera andra värmekällor. Men innan du gör det maste du kontrollera vilka regler som gäller.

3.0 Elda i braskainen

• Braskainen blir varm under drift och bördärfor hanteras med forsiktigkeit.
• Förvara aldrig lättantändiga vätskor som bensin i narheten av braskainen och använd aldrig lättantändiga vätskor for att fö eld i kaminen.
• Töm aldrig asklådan när braskaminen ar varm. Det kan ligga glöd i asklådan upp till 24 timmar after att elden har slocknat. Vänta dārfor med att tömma asklådan tills du ar saker på att det inte finns nàgon glöd kvar i lådan.
• Luckan skara varstangd narrbraskaminen anvands.Under de forsta minuterna after att du har tant kan du dock lamna luckan pagnl.
  I handelse av soteld ske du stenga samtiga spjall pa braskaminen och tillkalla brandkaren.

3.2 Bransletyper

Alla sorters ved, sāsom björk, bok, ek, alm, ask, barträd och fruktträd kan användas som bränsle i kaminen. Olika träslag har olika densitet, ju högre densitet veden har dato högre ár energivärdet. Högst densitet har bok, ek och björk. Vi rekommenderar att du använder tra som har kluvits och sedan forvarats utomhus under tak i minst ett ár. Trä som forvaras inomhus har en tendens att blfor torrt och brinner daffor for snabbt. Träden ska helst fällas om vintern, daß en stor del av træts fukt har dragits ner i rötterna. För att uppná optimal forbränning bör træts sukthalt inte overstiga 18 procent, vilket motsvarar ca 1 árs forvaring utomhus under tak. Træts sukthalt kan matas med hjälp av en fuktmätare eller genom att smörjia inenaänden av ett vedtra med diskmedel och därefter blasa i andraänden. Om træt ár tillräckligt torrt bildas sāpubbblor. Træt ská klyvas i bitar med en diameter på ca 10 cm och langden ske vara max. 39 cm. Om du använder alltför faktig ved minskas kaminens värmeeffekt avsevärt och partikelutsläppen ökar.

Det ar forbjudet att elda lackerat och impregnerat trä, spanplattor, papper och annat avfall. Fossila bränslen fär inte användas. Eldning av sádant material skadar saväl miljön som braskaminen och din hälsa.

3.3 Hur tander jag braskaminen?

Tändingen spelar stor roll när du vill uppnå snabb och effektiv Förbränning.

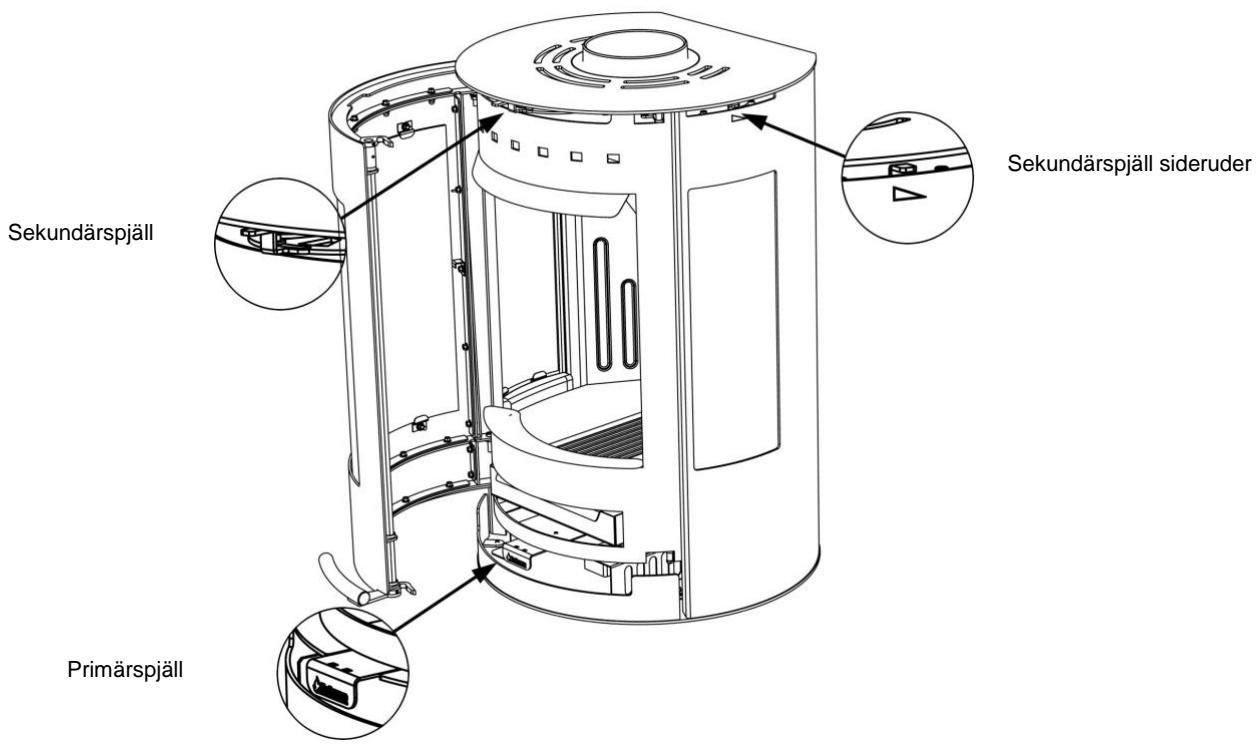

1) Börja med att öppna primärspjället/startspjället langst ner under luckan och sekundäröppningen/).[5] sekundärspjället högst upp bakom luckan. Primärspjället används i börgjan För att få fyr på brasan, medan sekundärluften häller brasan vid liv. Nedanstående figur visar braskaminen sedd framifrän och var spjällen sitter.
2) Lagg ett vedtra på tvåren i brännkammaren och placera två tandbriketter ovanpå. Tänd briketterna och lagg sedan genast ett nytt vedtra direkt ovanpå briketterna och ett par små trästickor på tvåren ovanpå. Det måste kunna komma luft till briketterna, men vedtrāna ska ligga tätt ihop och "värma" varandra.
3) Låt luckan stå öppen ca 1 cm tills glaset ar sö varmt att du inte langre kan röra vid det. Stäng sedan luckan. När det finns klara, synliga flammor och elden har tagit bra fart, stäng primärspjället langst ner under luckan.

Obs! Handtagen blir varma när braskaminen används. Använd)därfor den medfoljande handsken till att sköta kaminen.

3.4 Forsta eldningen

De Första gängerna du anvander braskainen kan det forekomma rök och dalg lukt frän braskainen, vilket ar helt normalt. Det beror på att den värmebeständiga lackenHardas. Se till att vädra tillräckligt i rummet under den har tiden. Det är också viktigt att elda fösiktigt de två till tre Första gängerna, eftersom braskainen langsamt utvidgas. Du bör också källna till att kaminen under uppvärmming och nedkylning kan ave sö kallade "klickljud", ungefär som när du häller kokande vatten i en diskho. Detta beror på de stora temperaturskillnader som materialet utsätts for.

Första gängen du eldar bör du använda ca 1 kg ved och det är också en bra idé att lata luckan stå på glänt och inte stänga den fällän kaminen har svalnat. Detta skä góras for att Förhindra att packningen klistrar fast på själva kaminen.

3.5 Hur eldar jag i braskaminen?

Braskaminen ar avsedd for intermittent forbranning. Det betyder att varje elnding farr brinna ner till glod innan man eldar paigen.

For att få bösta tänkbara forbränning sku du reglera effekten/värmemängden med hjälp av brändslet. Små vedträn ger kraftigare forbränning an stora vedträn, aftersom ytan ar större och veden avger mer gas. Dessutom avgörns forbränningen också av mangden ved i brännkammaren. Till normal användning bör du inte lögga in mer øn två vedträn i taget. Om du vill uppnå högre effekt kan du lögga in mer ved. Den nominella värmeeffekten uppnås genom att elda ca 2,2 kg ved per timme.

3.6 Sekundärspjäll

Sekundärspjället sitter over öppningen och bakom luckan. Det skä alltid vara öppet när du eldar i braskainen. Med det här spjället kan du anpassa braskainen till skorstensdraget och önskad värmeeffekt. Dra spjället at höger for att öka lufttillförseln och at vänster for att minska den. Under normala forhällanden fungerar braskainen när spjället ar mellan 60 och 100 procent öppet. Skjut aldrig spjället sä längt at vänster att flammorna systknar. Du skä alltid kunna se flammor, dà vet du att forbränningen ar ren och effektiv. För låg lufttillförsel kan leda till)dalg forbrännning, hoga emissioner och enDSLig forbränningsgrad. Rudeskyllet, der forhindrer sod på frontglasset, styres ligeledes af dette spjæld.

3.6.1 Sekundärspjäll sideglas

Sekundärspjället til sideglass sitter über sideglas. Med det har spjället kan du anpassa braskaminen till skorstensdraget och önskad varmeeffekt. Med abnet spjäll vil du kinne reducere sot på sideglass.

Aduro-nyckel: Den här nyckeln medfoljer kaminen och används für att sköta sekundärspjället. Nyckeln sätts fast på "handtaget" sä att du kan justera lufttillförseln frånsida till sida. Dra spjället at Höger für att öka lufttillförseln och at vänster für att minska den.

3.7 Primärspjäll

När du lagger in ny ved sca du öppna primärspjället som sitter langst ner under luckan. Låt spjället vara öppet tills elden har tagit fart. För att utnyttja brändslet optimalt kan du vänta med att lögga på ny ved tills glöden ar sö liten att du måste öppna primärspjället i ca 2 min. for att få fyr på de nya vedtrāna.

Om du vill undvika att det yr aska ur kaminen när du öppnar luckan För att lagga i ny ved kan du öppna primärspjället under luckan ca 1 minut innan du öppnar luckan. Då ökar draget genom kaminen och det är inte lika sannolikt att aska faller ut.

Obs! Om du eldar for kraftigt i braskaminen och forbränner mer an ca 3,1 kg ved i timmen finns det risk for att lacken på kaminen missfargas och senare faller av. Det går att lacka om kaminen, men detta tacks inte av tillverkarens garanti. Andra skador på kaminen som beror på alltför kraftig edning tacks inte heller av garantin.

3.8 Aduro-tronic-automatik

Den patentsökta och automatiska Funktionen Aduro-tronic kan sköta braskainen Åt dig. Du behöver daß bara tänka på att lögga in torr ved i kaminen och aktivera automatiken. Därefter fixar Aduro-tronic resten och du kan njuta av flammorna och den effektiva Förbränningen. Aduro-tronic är en mekanisk Lösning och fungerar heltutan elanslutting.

Obs! Det ar viktigt att alltid använda torr ved i rätt storlek für att uppnå optimal forbränning.

När du tänder brasan

Första gangen braskainen tänds behöver den få sä mycket primärluft tillförd som möjligt for att kunna tända brasan. Därfor kan primärspjället hällas "tvängsöppet". Det gös genom att du drar primärspjälletända fram och därefter sätter Aduro-nyckeln i kläm (se figur). När kaminen ar varm och det finns ett lager glöd på botten av brännkammaren kan du ställa Aduro-tronic i det automatiska laget och ta bort Aduro-nyckeln.

Alternativet kan du lata luckan sta pa glant de forsta minuterna under upptandningen (utan nyckel).

När du fyller på ved

Varje gang du lagger pa ny ved i braskaminen maste du tillfora primärluft i lagom mangd under de forsta minuterna. Det ar dock också viktigt att inte tillfora primärluft under alltfor lang tid. Detta ar nödvändigt for att forbränningen ska bl optimal. Aduro-tronic-automatiken bryter tillförseln av primärluft vid lamplig tidpunkt. Du aktiverar automatiken genom att dra ut primärspjället varje gäng du lagger in ny ved. Aduro-tronic-automatiken stänger sedan spjället gradvis after Förprogrammerad tid.

Justering av Aduro-tronic-automatiken

Automatiken ar forinstäldd sa att primärluften bara tillförs under de Första fem minuterna. Den har inställningen används nar braskaminen testas på Teknologisk Institut für edning med ved i "standard"-storlek som har optimal fukthalt, mellan 17 och 20 procent. Standardstorleken på ved ar ca 30 cm langd och ca 10 x 10 cm tjocklek. Vid testet används också en "standard"-skorsten. I verkligeheten kan forhällandena se annorlunda ut. Därfor har du

möglicht att ställa in Aduro-tronic-automatiken utifrän just dina förhällanden. Om du vill att primärspjället skå stängas lite längsammare (t.ex. om du har lite minde drag i skorstenen, om veden är större eller om du inte vill behöva fylla på ved lika ofter): Justera skruven på framsidan av justeringsbeslaget med en liten insexnyckel, sö att spjället stängs längsammare. Om du vramer skruven at Höger forlängs stängningstiden, medan den förkortas om du vramer at vänster. Aduro-tronicmökke likkukke på mere end 6 minutter.

3.9 Ventilation/frisklufttillforsel

För att braskainen ske fungera optimal mäste Förbränningen tillföras luft. Därfor ar det viktigt att det kan komma in tillräckligt med luft i det rum där braskainen stär. Tata hus, kraftiga flaktar och ventilationsanlaggningar kan skapa undertryck kring braskainen, vilket ger röklukt och dalg fürbränning. I södana fall ar det nödvändigt att öppna ett fönster for att tillföra luft till Förbränningen och jämna ut undertrycket. Du kan också satta in en luftventil i det rum där braskainen stär. Mängden Förbränningsluft som gär at till Förbränningen ar ca 25 m³/h.

4.0 Skorstenen

Data for berakninq av skorsten:

	Holz
Rökgastemperatur uppmätt vid [20 °C]	245
Rekommanderat skorstensdrag [mbar]/[Pa]	0,12/12
Rökgas, massaflöde [g/s]	5,7

Den optimala forbranningen uppnas vid etk konstant skorstensdrag pa 0,10 till 0,14 mbar, uppmatt i rokret ovanfor kaminen. Det finns manga faktorer som paverkar skorstensdraget, bland annat utomhustemperatur, vindstyrika och omkringliggande byggnader. Minsta rekommenderade skorstenslangd ar 3,5 m och lamplig tvarsnittsarea ar 150-200 cm² (150-160 mm i diameter). Om det inte gär att fä tillrackligt bra skorstensdrag pa naturlig vag kan du montera en roksugare pa skorstenen. Om skorstensdraget ar for starkt kan du montera ett spjäll som reglerar det. Kontakta sotaren pa orten for narmare rådgivning om detta.

4.1 Däligt drag i skorstenen

Om skorstenen ar for lag, otat eller bristfälligt isolerad kan det uppsta problem med skorstensdraget (lát sotaren bedöma det). Draget sca vara ca 0,10-0,14 mbar for att ge tillfredsstallande forbränning och forbhindra rökutsläpp.

Om sotaren gör bedömmingen att draget ar tillräckligt och du ändå har problem med att få fyr i kaminen, kan du prova att forlänga tändfasen/använda flera tunna stickor, sö att skorstenen värms upp ordentlich heltigenom. Skorstenen drar inte optimalfforrän den ar ordentlich varm. Tändfasen kan forlängas genom att du använder massor av stickor samt 1-2 tändbriketter. När du har fätt ordentlig glöd fyller du på med 2-3 torra vedträn.

5.0 Underhäll av braskaminen

Packningar

Med tiden blir packningarna slitna och bör då ses over. Om de ar otäta bör de bytas.

Glas

Fuktig ved kan ge sotfläckar på glaset. Du kan enkelt torka bort dem med en fuktig trasa som du doppar i kall aska frän kaminen och gnider på det sotade glaset. Det finns även rengöringsmedel som År särskilt avsedda for borttagning av sot på glaset, fx Aduro Easy Clean svampen.

Brännkammaren

De gula plattorna i brännkammaren slits naturligt och bör bytas ut när de har fätt sprickor som ar mer an en halv centimeter stora. Plattornas hällbarhet beror på hur mycket och hur kraftigt kaminen används. Du kan själv byta plattorna som levereras i färedda set. Du kan också kopa hela plattor sö att du själv kan kopiera de utslitna plattorna. Fråga din Återförsäljare.

Aska

Tom askladan innan den blir helt full. Lmna alltid ett lager aska i botten av kaminen. Det isolerar brannkammaren och gwr det enklare att tanda brasan.

Kaminens yta ar lackad med varmebeständig Senotherm®-lack. Den bevaras bast om du bara dammsuger på den med ett litet munstycke med mjuka borst eller dammar av den med en torr och mjuk trasa. Använd inte vatten, sprit aller andra losningsmedel, aftersom det avlågsnar lacken.

Braskaminens insida och rökrör kan rengöras genom luckan och eventuellt genom rökrörets rensningsöppning. För att fä fri tillgäng till toppen av braskainen och rökröret, avmonteras metal rökvändarplattan som sitter monterad med två skruvar. Det gär också att ta bort rökröret fran kaminen och rengörà det på sö sätt. Du bör rengörá braskaminens insida och rökrör varje År eller oftare om sö behövs, beroende på hur mycket kaminen används. Du kan även be sotaren utföra det här arbetet.

Om det blir repor i ytbelaggngen ell er om den slits ner kan du afterbehandla den/frascha upp ytan med den ursprungliga Senotherm®-lacken pa sprayburk. Den finns i bade svart och gratt hos din lokala aterforsäljare.

Obs! Utför allt underhäll på braskaminen Near den är kall.

Reservdelar och ej godkändaändringar

Du fár endast använda originaldlar till braskaminen. Din Återförsälajre erbjuder rådgivning och saljer reservdilar. Det ar forbjudet att genomföra ej godkända andringar på braskaminen, aftersom det innebär att den inte langre uppfyller de godkända specifikationerna.

6.0 Tillbehör

Till Aduro braskaminer erbjuds ett brett sortiment av tillbehör:

Eldningsverktyg
Vedkorgar i filt, PET och lader
Vedkorgar
Sakerhetsgrind
- Brikettkorg och askhink
Golvplattoriglasochstal
Rokr
- Aduro Easy Firestarter
- Aduro Easy Clean svamp

7.0 Reklamationsratt och garanti

I enlighet med gällande konsumtköplag har kunden rätt att reklamera braskaminen inom två ar från inköpsdatum. Kvitto med datum gäller som bevis. Reklamationsräten täcker inte skador som har orsakats av felaktig installation eller användning av braskaminen. Reklamationsräten omfattar inte heller sösa delar eller slitdelar (eldfasta stenar, glas, packningar, skenor, gjutjärnsgaller och handtag), eftersom dessa slits genom vanlig användning. De här delarna kan köpas som reservdilar.

7.1 Garantiregistering på nestset ( Gratis)

Aduro ger dig mölighet att utöka ovanstäende garanti på braskaminen från två till fem År. Du kan bara gå in på var hemsida www.aduro.dk och registrera din nya braskamin i.Var garantidatabas. Garantin,trader i kraft sänrt du har fyllt i alla datafalt. Du maste registrera braskaminen inom en manad från det att du harköpt den.

8.0 Frågor och svar

Om du vill ha mer information fár du gärna besöka vär hemsida på www.aduro.dk.

Mycket nõje
