KDL55W808 - Tv SONY - Gratis bruksanvisning och manual

BRUKSANVISNING KDL55W808 SONY

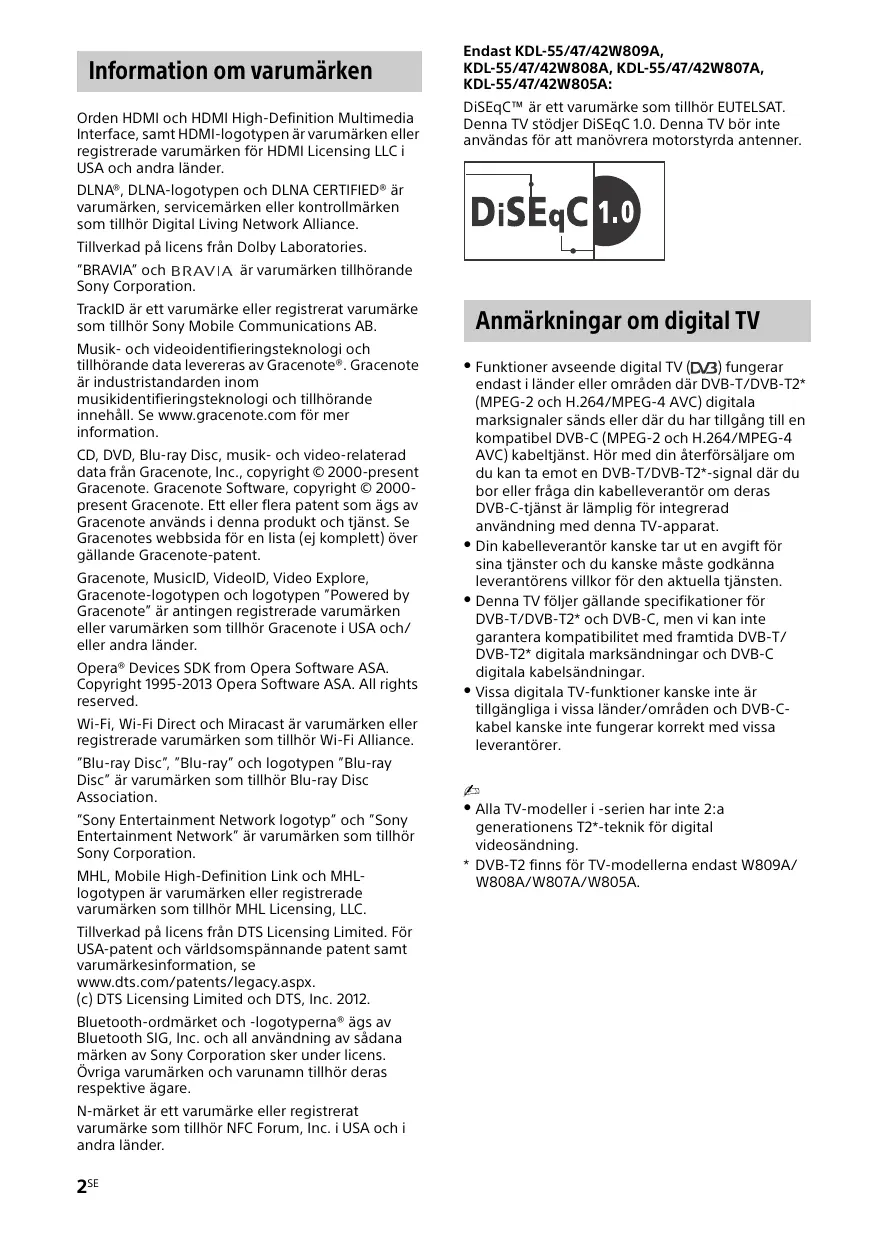

• Il consumo specificato in standby viene raggiunto una volta ultimati i processi interni necessari del televisore. 5IT Diagrammi a blocchi 6IT Information om varumärken Orden HDMI och HDMI High-Definition Multimedia Interface, samt HDMI-logotypen är varumärken eller registrerade varumärken för HDMI Licensing LLC i USA och andra länder. Endast KDL-55/47/42W809A, KDL-55/47/42W808A, KDL-55/47/42W807A, KDL-55/47/42W805A: DiSEqC™ är ett varumärke som tillhör EUTELSAT. Denna TV stödjer DiSEqC 1.0. Denna TV bör inte användas för att manövrera motorstyrda antenner. DLNA®, DLNA-logotypen och DLNA CERTIFIED® är varumärken, servicemärken eller kontrollmärken som tillhör Digital Living Network Alliance. Tillverkad på licens från Dolby Laboratories. ”BRAVIA” och Sony Corporation. är varumärken tillhörande TrackID är ett varumärke eller registrerat varumärke som tillhör Sony Mobile Communications AB. Musik- och videoidentifieringsteknologi och tillhörande data levereras av Gracenote®. Gracenote är industristandarden inom musikidentifieringsteknologi och tillhörande innehåll. Se www.gracenote.com för mer information. CD, DVD, Blu-ray Disc, musik- och video-relaterad data från Gracenote, Inc., copyright © 2000-present Gracenote. Gracenote Software, copyright © 2000present Gracenote. Ett eller flera patent som ägs av Gracenote används i denna produkt och tjänst. Se Gracenotes webbsida för en lista (ej komplett) över gällande Gracenote-patent. Gracenote, MusicID, VideoID, Video Explore, Gracenote-logotypen och logotypen ”Powered by Gracenote” är antingen registrerade varumärken eller varumärken som tillhör Gracenote i USA och/ eller andra länder. Opera® Devices SDK from Opera Software ASA. Copyright 1995-2013 Opera Software ASA. All rights reserved. Wi-Fi, Wi-Fi Direct och Miracast är varumärken eller registrerade varumärken som tillhör Wi-Fi Alliance. ”Blu-ray Disc”, ”Blu-ray” och logotypen ”Blu-ray Disc” är varumärken som tillhör Blu-ray Disc Association. ”Sony Entertainment Network logotyp” och ”Sony Entertainment Network” är varumärken som tillhör Sony Corporation. MHL, Mobile High-Definition Link och MHLlogotypen är varumärken eller registrerade varumärken som tillhör MHL Licensing, LLC. Tillverkad på licens från DTS Licensing Limited. För USA-patent och världsomspännande patent samt varumärkesinformation, se www.dts.com/patents/legacy.aspx. (c) DTS Licensing Limited och DTS, Inc. 2012. Bluetooth-ordmärket och -logotyperna® ägs av Bluetooth SIG, Inc. och all användning av sådana märken av Sony Corporation sker under licens. Övriga varumärken och varunamn tillhör deras respektive ägare. N-märket är ett varumärke eller registrerat varumärke som tillhör NFC Forum, Inc. i USA och i andra länder. 2SE Anmärkningar om digital TV Funktioner avseende digital TV ( ) fungerar endast i länder eller områden där DVB-T/DVB-T2* (MPEG-2 och H.264/MPEG-4 AVC) digitala marksignaler sänds eller där du har tillgång till en kompatibel DVB-C (MPEG-2 och H.264/MPEG-4 AVC) kabeltjänst. Hör med din återförsäljare om du kan ta emot en DVB-T/DVB-T2*-signal där du bor eller fråga din kabelleverantör om deras DVB-C-tjänst är lämplig för integrerad användning med denna TV-apparat. Din kabelleverantör kanske tar ut en avgift för sina tjänster och du kanske måste godkänna leverantörens villkor för den aktuella tjänsten. Denna TV följer gällande specifikationer för DVB-T/DVB-T2* och DVB-C, men vi kan inte garantera kompatibilitet med framtida DVB-T/ DVB-T2* digitala marksändningar och DVB-C digitala kabelsändningar. Vissa digitala TV-funktioner kanske inte är tillgängliga i vissa länder/områden och DVB-Ckabel kanske inte fungerar korrekt med vissa leverantörer. Alla TV-modeller i -serien har inte 2:a generationens T2*-teknik för digital videosändning.
• DVB-T2 finns för TV-modellerna endast W809A/ W808A/W807A/W805A. Felsökning När lysdioden blinkar, räkna hur många gånger den blinkar (intervallet är tre sekunder). Stäng av TV:n genom att trycka på "/1, koppla loss nätkabeln från eluttaget och informera din återförsäljare eller ditt Sony servicecenter om antalet blinkningar. När lysdioden inte blinkar kontrollerar du de olika sakerna i tabellen nedan. Se även ”Felsökning” i i-Manualen. Om problemet kvarstår, kontakta en auktoriserad servicetekniker. Ingen bild (skärmen är mörk) och inget ljud. Kontrollera antenn/kabelanslutningen. Anslut TV:n till vägguttaget och tryck på "/1 på TV:n eller fjärrkontrollen. Vissa program kan inte ställas in. Kontrollera antenn/parabolantenn. Endast för satellitmodeller: Satellitkabeln kan vara kortsluten eller så kan det förekomma kontaktproblem med kabeln. Kontrollera kabeln och anslutningen och stäng därefter av TV:n med På / Av-omkopplaren för nätström och slå därefter på den igen. Frekvensen som du har angett är utanför området. Rådfråga det mottagande satellitsändningsföretaget. Det finns ingen kabel-TV-tjänst (program). Kontrollera kabelanslutningen eller inställningen. Försök med ”Digital auto.kanalinst.” genom att välja ”Egen antenn” istället för ”Kabel-TV”. Lösenordet för ”Barnlås” har glömts bort. Mata in PIN-koden 9999. (PIN-kod 9999 accepteras alltid.) Det blir varmt runt TV:n. När TV:n används under en längre tidsperiod blir det varmt runt TV:n. Du kan känna denna värme om du tar på panelen med handen. Fruset ljud eller frusen bild, en tom skärm eller om TV:n inte reagerar på TV:ns eller fjärrkontrollens knapptryckningar. Genomför en enkel återställning av TV:n genom att dra ur nätsladden i två minuter. Sätt sedan i den igen. Knapparna CH+/–, +/–, ///, , och HOME kan inte lokaliseras på TV:n. Bilden nedan visar var du hittar knapparna på TV:n. TV:ns baksida LED-belysningen tänds. Om du inte vill tända LED-belysningen kan du stänga av den. Tryck på HOME, välj därefter ”Inställningar” t ”Systeminställningar” t ”Allmän inställning” t ”LED-belysning” t ”Av”. Du kan även trycka på OPTIONS, och därefter välja ”LED-belysning” t ”Av”. Fjärrkontrollen fungerar inte. Byt ut batterierna. Din TV kan vara i SYNC-läge. Tryck på SYNC MENU, välj ”TV-styrning” och välj sedan ”Home (Meny)” eller ”Alternativ” för att manövrera TV:n. 3SE

Specifikationer System Skärmsystem LCD-skärm (bildskärm med flytande kristaller) TV-system Analogt: Beroende på val av land/område: B/G/ H, D/K, L, I, M Digitalt: DVB-T/DVB-C DVB-T2 (förutom KDL-55/47/42W802A) Satellit: DVB-S/DVB-S2 (förutom KDL-55/47/42W802A) Färg/videosystem Analogt: PAL, SECAM, NTSC3.58, NTSC4.43 Digitalt: Se i-Manual. Kanaltäckning Analogt: UHF/VHF/kabel, beroende på ditt val av land/område. Digitalt: UHF/VHF/kabel, beroende på ditt val av land/område. Satellit: IF-frekvens 950-2150 MHz (förutom KDL-55/47/42W802A) Ljudutgång 10 W + 10 W Uttag för ingångar/utgångar Antennkabel 75 ohms extern anslutning för VHF/UHF Satellitantenn (förutom KDL-55/47/42W802A) Honkontakt av F-Typ IEC169-24, 75 ohm. DiSEqC 1.0, LNB 13 V/18 V & 22 KHz-ton, Distr. via enkel kabel-TV EN50494. AV1 21-polig scart-kontakt (CENELEC standard) inkl. ljud/videoingång, RGB-ingång och TV-ljud/ videoutgång. COMPONENT IN YPBPR (komponentvideo): 1080p (50, 60 Hz), 1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i Ljudingång (phonokontakter) t AV2 Videoingång (vanlig phonokontakt med Y-ingång) HDMI IN 1, 2, 3, 4 Video (2D): 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i, PC-format Video (3D): Frame Packing 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p Sida-vid-sida 1080p (50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz) Över-under 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz) Ljud: Tvåkanalig linjär PCM: 32, 44,1 och 48 kHz, 16, 20 och 24 bitar, Dolby Digital ARC (Audio Return Channel) (endast HDMI IN 1) 4SE MHL (gemensam med HDMI 2) Video (2D): 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i Video (3D): Sida-vid-sida 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz) Över-under 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz) Ljud: Tvåkanalig linjär PCM: 32, 44,1 och 48 kHz, 16, 20 och 24 bitar, Dolby Digital DIGITAL AUDIO OUT (OPTICAL) Digitalt optiskt kontakt (tvåkanalig linjär PCM, Dolby Digital) AUDIO OUT / i Ljudutgång (stereo minijack) Hörlurskontakt 1 (Inspelning på hårddisk), 2, 3 USB HDD-enhetsport (endast 1), USB-port CAM-plats (CA-modul) LAN 10BASE-T/100BASE-TX-kontakt (Beroende på nätverkets funktionsmiljö, kan anslutningshastigheten avvika. Kommunikationshastighet och -kvalitet för 10BASE-T/100BASE-TX garanteras inte för denna TV.) Övrigt Medföljande tillbehör Se ”Kartongens innehåll” i Snabbstartguide. Extra tillbehör Kamera och mikrofonenhet: CMU-BR200/ CMU-BR100 USB Trådlös LAN Adapter: UWA-BR100 Passiva 3D-glasögon: TDG-500P Passiva SimulView™-glasögon: TDG-SV5P Driftstemperatur 0 ºC - 40 ºC Driftsluftfuktighet 10 % – 80 % relativ luftfuktighet (ickekondenserande) Strömförsörjning och övrigt Strömförsörjning 220 V – 240 V AC, 50 Hz Energieffektivitetsklass KDL-55W80xA: A+ KDL-47W80xA: A+ KDL-42W80xA: A Skärmstorlek (diagonalt uppmätt) (cirka) KDL-55W80xA: 138,8 cm / 55 tum KDL-47W80xA: 119,3 cm / 47 tum KDL-42W80xA: 106,7 cm / 42 tum

Det ”x” som visas i modellnamnet motsvarar ett siffervärde som är relaterat till design, färg eller TV-system. Ta inte bort dummy-kortet från TV CAMkortplatsen (CA-modul) annat än för att sätta i ett smart kort i CAM. Tillgången på alternativa tillbehör beror på land/ region/TV-modell/lager. Design och specifikationer kan ändras utan förvarning. Strömförbrukning i ”Hemma”/”Standard”-läge KDL-55W80xA: 79,0 W KDL-47W80xA: 66,0 W KDL-42W80xA: 61,0 W i ”Butik”/”Dagsljus”-läge KDL-55W80xA: 157 W KDL-47W80xA: 139 W KDL-42W80xA: 127 W Medelårsförbrukning*1 KDL-55W80xA: 110 kWh KDL-47W80xA: 92 kWh KDL-42W80xA: 85 kWh Effektförbrukning i viloläge*2 (standby) 0,25 W (15 W i programuppdateringsläge/EPGuppdateringsläge) Bildupplösning 1 920 punkter (horisontell) × 1 080 linjer (vertikal)

Dimension (cirka) (b × h × d) med bordsstativ KDL-55W80xA: 125,3 × 76,8 × 29,8 cm KDL-47W80xA: 108,3 × 67,2 × 29,8 cm KDL-42W80xA: 97,1 × 60,9 × 29,8 cm utan bordsstativ KDL-55W80xA: 125,3 × 73,5 × 6,4 cm KDL-47W80xA: 108,3 × 63,9 × 6,4 cm KDL-42W80xA: 97,1 × 57,7 × 6,3 cm Vikt (cirka) med bordsstativ KDL-55W80xA: 20,7 kg KDL-47W80xA: 16,7 kg KDL-42W80xA: 14,4 kg utan bordsstativ KDL-55W80xA: 18,4 kg KDL-47W80xA: 14,6 kg KDL-42W80xA: 12,3 kg *1 Energiförbrukning per år, baseras på TVapparatens strömförbrukning under 4 timmar per dag i 365 dagar. Den verkliga energiförbrukningen varierar beroende på hur TV-apparaten används.
