BRUKSANVISNING 13-1 BBC ADURO

Provningsresultater:

For att du sca fà sá stor glädje och nytta som möjigt av din nya braskamin fran Aduro ár det viktigt att du laser genom braupsanvisningen noga innan du installerar och använder kaminen.

1.0 Allmänt

1.1 Certifieringar

Aduro 13 uppyller den europeiska standarden EN 13240 somt nord standard NS 3058 och ar darmed godkänd for montering och användning i Europa. Produktionen genomgår dessutom extern kvalitetskontroll. Produkt Dokumentationen for Norge har Sintef-nummer 110-0387 och kan laddas ner frän www.aduro.no eller www.nbl.sintef.no. Aduro 13 ar också Svanenmarkt, vilket innebär att kaminen uppyller mycket stränga miljokrav och tillverkas på ett miljövänligt satt.

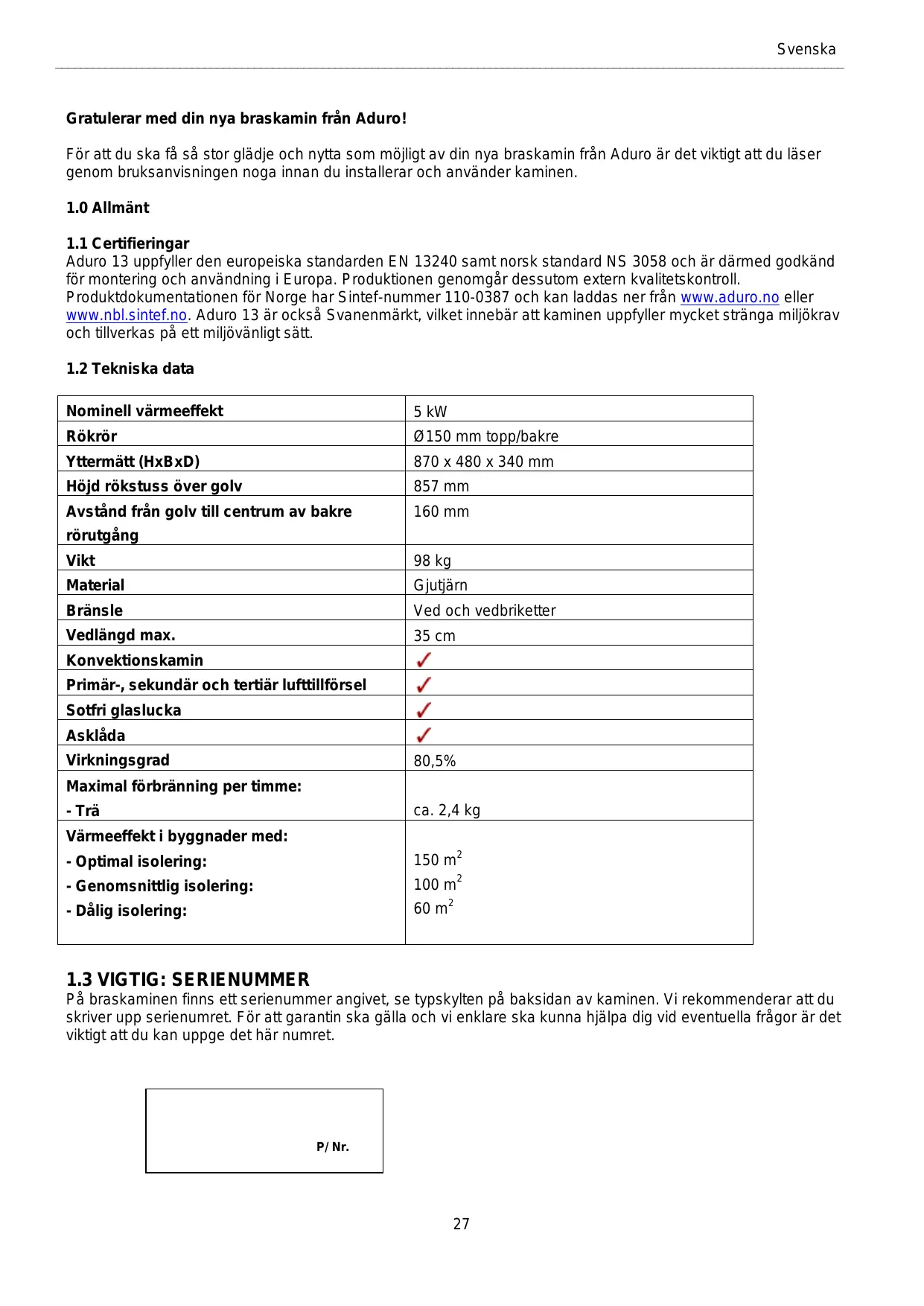

1.2 Tekniska data

Nominell värmeeffekt	5 kW
Rökrör	Ø150 mm topp/bakre
Yttermätt (HxBxD)	870 x 480 x 340 mm
Höjd römstuss über golv	857 mm
Avständ från golv till centrum av bakre rörutgang	160 mm
Vikt	98 kg
Material	Gjutjärn
Brändsle	Ved och vedbriketter
Vedlängd max.	35 cm
Konvektionskamin	✓
Primär-, sekundär och tertiär lufttillförsel	✓
Softri glaslucka	✓
Asklåda	✓
Virkningsgrad	80,5%
Maximal Förbrännning per timme: - Trä	ca. 2,4 kg
Värmeeffekt i byggnader med: - Optimal isolering:	150 m²
- Genomsnittlig isolering:	100 m²
- Dålig isolering:	60 m²

1.3 VIGTIG:SERIENUMMER

På braskainen finns ett serienummer angivet, se typskylten på baksidan av kaminen. Vi rekommenderar att du skriver upp serienumret. För att garantin sca gälla och vi enklarecka kunna hjälpa dig vid eventuella frågor ar det viktigt att du kan uppge det här numret.

P/Nr.

1.4 Hemtransport

När braskainen transporteras hem ska den helst stå upp. Om du vill lagga den ner År det viktigt att du tar bort lõsa delar i brännkammaren, dvs. gjutjärnsgaller och lõsa eldfasta stenar, somt tar ut asklådan. Du kan även lata de eldfasta stenarna och gjutjärnsgallret sitta kvar i brännkammaren och)darefter fylla utrymmet med overblivet emballage, sä att alla lõsa delar hälls på plats.

Du fär gärna installerera braskainen på egen hand, men vi reckommender att du ber en sotare som vägledning. Din Återförsäljare kan också ge råd om installationen. Det ar viktigt att du uppyller alla gällande nationella och europeiska bestämelseer och forordningar vid installation av braskainen. För att kaminens Funktion och sakerhet skall kunna garanteras reckommender vi att installationen utförs av en fackman. Våra Återförsäljare av Aduro kan reckommendera lámpliga montörer, se www.aduro.dk.

Obs! Braskainen mäste godkännas av behörig brandmästare innan den tas i bruk.

2.1 Placering av braskaminen/avständskrav

Avständskrav föreligger bara Near braskainen placeras intill brännbart material. Se nedanstäende illustration. Om braskainen ske sta intill en murad vagg erler andra ej brannbara material finns inga krav pa sakerhetsavstand. For att underlätta rengöringen och utnyttja konvektorluften optimalt rekommenderar vi dock att du har ca 5-10 cm avständ till vagggen.

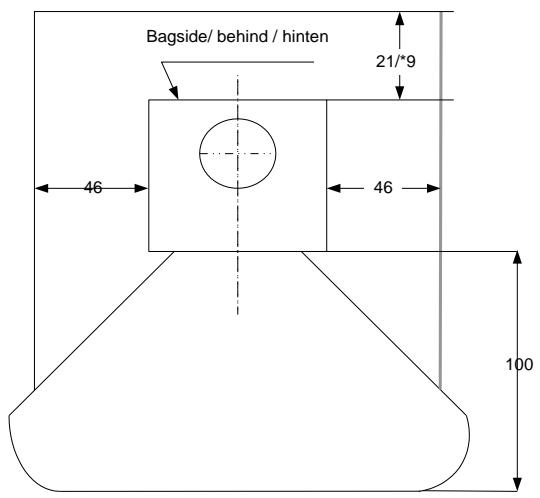

Avsänd till brännbart material

*med halvisoleret rokror

Obs! Det är viktigt att braskaminen installereras på att golv med tillräcklig bärighet. Om den befindigma konstruktionen inte uppfyller de här kraven måste golvet Förstärkas på lämpligt satt (t.ex. med hjälp av en platta som fördelar belastningen over en större yta) for att uppnå detta.

Om braskainen ske placeras på ett brännbart underlag som t.ex. trägolv eller helttäckningsmatta måste du Först lagga ett icede brännbart underlag emellan. Golvplattans storlek beror på hur stor braskamin du har och plattan skag minst 30~cm framfor och 15~cm på var sida om braskainen.

2.2 Röranslutning

Vid leverans frän fabriken ar Aduro 13 forsedd med ett rökrör högst upp. Om du vill leda ut röken på kaminens baksida tar du av den runda pläten frän bakpläten langst upp på kaminen och byter sedan ut rökstosen (som sitter vid toppanslutningen ovanpå kaminen) mot tackpläten (som täcker den bakre utgangen). Toppavgängen avslutas

med en dekorationsplåt, som ligger i asklådan. Till Aduro braskaminer används ett rökrör med en diameter på 150 mm.

2.3 Anslutning till murad skorsten

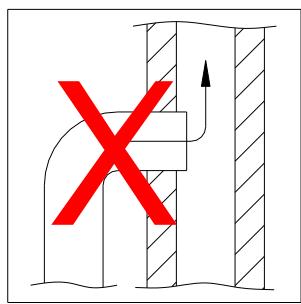

Om braskainen ske anslutas till en murad skorsten används den bakre utgången erller att öjt rökrör via toppanslutningen. Mät noga och gör sedan hal i skorstenen. Sätt väggenomföringen på plats och tata muren med murbruk. Ställ sedan dit braskainen och montera fast rökröret. Lagg en tunn packning mellan rökröret och väggenomföringen für att tata anslutningen. Rökröret sca gå 5–10 cm in i väggenomföringen, men fär inte gå sä langt in att den blockerar skorstensöppningen (se figur nedan).

Braskaminen kan vara ansluten till sama skorsten som flera andra värmekällor. Men innan du gör det maste du kontrollera vilka regler som gäller.

3.0 Elda i braskainen

• Braskaminen blir varm under drift och bördärfor hanteras med forsiktigkeit.
• Förvara aldrig lättantändiga vātskor som bensin i narheten av braskainen och använd aldrig lättantändiga vātskor for att fä eld i kaminen.
• Töm aldrig asklådan när braskaminen ar varm. Det kan ligga glöd i asklådan upp till 24 timmar after att elden har slocknat. Vänta dārfor med att tomma asklådan tills du ār saker på att det inte finns nàgon glöd kvar i lådan.
• Luckan skara varstangd narrbraskaminen anvands.Under de forsta minuterna after att du har tant kan du dock lamna luckan pagnl.
  I handelse av soteld ske du stenga samtiga spjall pa braskaminen och tillkalla brandkaren.

3.2 Bransletyper

Alla sorters ved, sāsom björk, bok, ek, alm, ask, barträd och fruktträd kan användas som bränsle i kaminen. Olika trāslag har olica densitet, ju högre densitet veden har desto högre ár energivardet. Högst densitet har bok, ek och björk. Vi rekommenderar att du använder tra som har kluvits och sedan forvarats utomhus under tak i minst ét t ar. Trä som forvaras inomhus har en tendens att bī for torrt och brinner därfor für snabbit. Träden ská helst fällas om vintern, dā en stor del av træts fukt har dragits ner i rötterna. För att uppnà optimal forbränning bör træts fukthalt inte overstiga 18 procent, vilket motsvarar ca 1 árs forvaring utomhus under tak. Træts fukthalt kan matas med hjälp av en fuktmätare eller genom att smörjia inenaänden av ett vedtra med diskmedel och därefter blasa i andraänden. Om træt ár tillräckligt torrt bildas sþpubbblor. Træt ská klyvas i bitar med en diameter pà ca 10 cm och langden ská vara max. 35 cm. Om du använder alltför fuktig ved minskas kaminens värmeeffekt avsevärt och partikelutsläppen ökar.

Det ar forbjudet att elda lackerat och impregnerat trä, spanplattor, papper och annat avfall. Fossila bränslen fär inte användas. Eldning av sádant material skadar saväl miljön som braskaminen och din hälsa.

3.3 Hur tander jag braskaminen?

Tändingen spelar stor roll när du vill uppná snabb och effektiv Förbränning.

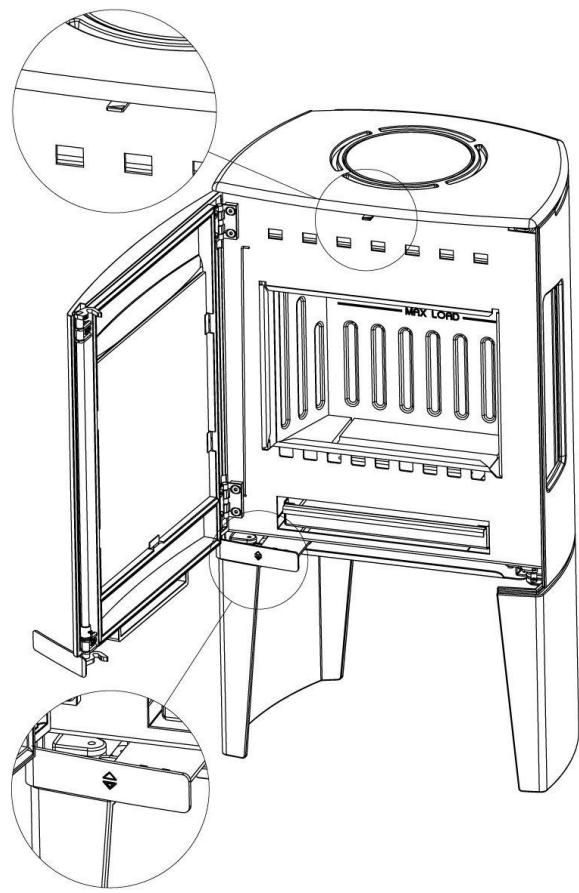

1) Börja med att öppna primärspjället/startspjället langst ner under luckan och sekundäröppningen/sekundärspjället högst upp bakom luckan. Primärspjället används i börgan für att få fyr på brasan, medan sekundärluften häller brasan vid liv. Nedanstænde figur visar braskaminen sedd framifrän och var spällen sitter.
2) Lagg ett vedtra på tvåren i brännkammaren och placera två tandbriketter ovanpå. Tänd briketterna och lagg sedan genast ett nytt vedtra direkt ovanpå briketterna och ett par små trästickor på tvåren ovanpå. Det måste kunna komma luft till briketterna, men vedtrāna ska ligga tätt ihop och "värma" varandra.
3) Låt luckan stå öppen ca 1 cm tills glaset ár sö varmt att du inte langre kan röra vid det. Stång sedan luckan. När det finns klara, synliga flammor och elden har tagit bra fart, stång primärspjället langst ner under luckan.

Sekundárspjäll

Primarspjall

På www.aduro.dk under "Aduro braskaminer" finns en film med tips om hur du tander och eldar i braskainen.

Obs! Handtagen blir varma när braskaminen används. Använd dārfor den medfoljande handsken till att sköta kaminen.

3.4 Forsta eldningen

De Första gängerna du anvander braskainen kan det forekomma rök och dālig lukt frän braskainen, vilket ar helt normalt. Det beror på att den värmebeständiga lackenHardas. Se till att vädra tillräckligt i rummet under den har tiden. Det är också viktigt att elda fösiktigt de två till tre Första gängerna, eftersom braskainen langsamt utvidgas. Du bör också källna till att kaminen under uppvärmning och nedkylning kan ave sá kallade "klickljud", ungefär som;nar du häller kokande vatten i en diskho. Detta beror på de stora temperaturskillnader som materialet utsätts for.

Första gängen du eldar bör du använda ca 1 kg ved och det är också en bra idé att lata luckan stå på glant och inte stänga den fällän kaminen har svalnat. Detta skä göras for att Förhindra att packningen klistrar fast på själva kaminen.

3.5 Hur eldar jag i braskaminen?

Braskaminen ar avsedd for intermittent forbranning. Det betyder att varje elnding farr brinna ner till glod innan man eldar paigen.

For att få bösta tänkbara forbränning sku du reglera effekten/värmemängden med hjälp av brändslet. Små vedträn ger kraftigare forbränning an stora vedträn, aftersom ytan ár större och veden avger mer gas. Dessutom avgörns forbränningen också av mangden ved i brännkammaren. Till normal användning bör du inte lögga in mer an två vedträn i taget. Om du vill uppnå högre effekt kan du lögga in mer ved. Den nominella värmeeffekten uppnås genom att elda ca 1,5 kg ved per timme. Du fär inta lögga vedträn over texten "Max Load".

3.6 Sekundärspjäll

Sekundärspjället sitter over öppningen och bakom luckan. Det skä alltid vara öppet när du eldar i braskainen. Med det här spjället kan du anpassa braskainen till skorstensdraget och önskad varmeeffekt. Dra spjället at höger for att öka lufttillförseln och at vänster for att minska den. Under normala forhällanden fungerar braskainen när spjället ar mellan 60 och 100 procent öppet. Skjut aldrig spjället sä langt at vänster att flammorna systknar. Du skä alltid kunna se flammor, daß vet du att forbränningen ar ren och effektiv. För låg lufttillförsel kan leda till dalgörbränning, höga emissioner och en dalgörbränningsgrad. Rudeskyllet, der forhindrer sod på glasset, styres ligeledes af dette spjæld.

Aduro-nyckel: Den här nyckeln medfoljer kaminen och används für att sköta sekundärspjället. Nyckeln sätts fast på "handtaget" sä att du kan justera lufttillförseln frän sida till sida. Dra spjället at Höger für att öka lufttillförseln och at vänster für att minska den. När nyckeln inte används kan du hanga den på kanten till lådan.

3.7 Primärspjäll

När du lagger in ny ved skau du öppna primärspjället som sitter langst ner under luckan. Låt spjället vara öppet tills elden har tagit fart. För att utnyttja brändslet optimalt kan du vanta med att lögga på ny ved tills glöden är sa liten att du maste öppna primärspjället i ca 2 min. for att få fyr på de nya vedtrāna.

Om du vill undvika att det yr aska ur kaminen när du öppnar luckan for att lagga i ny ved kan du öppna primärspjället under luckan ca 1 minut innan du öppnar luckan. Då ökar draget genom kaminen och det ar inte lika sannolikt att aska faler ut.

Obs! Om du eldar for kraftigt i braskaminen och forbränner mer an ca 3,1 kg ved i timmen finns det risk for att lacken på kaminen missfargas och senare faller av. Det går att lacka om kaminen, men detta tacks inte av tillverkarens garanti. Andra skador på kaminen som beror på alltför kraftig edning tacks inte heller av garantin.

3.8 Aduro-tronic-automatik

Den patentsökta och automatiska Funktionen Aduro-tronic kan sköta braskaminen Åt dig. Du behöver då bara tänka på att lögga in torr ved i kaminen och aktivera automatiken. Därefter fixar Aduro-tronic resten och du kan njuta av flammorna och den effektiva Förbränningen. Aduro-tronic ar en mekanisk LOSSing och fungerar helt utan elanslutning.

Obs! Det är viktigt att alltid använda torr ved i rätt storlek für att uppnå optimal forbränning.

När du tänder brasan

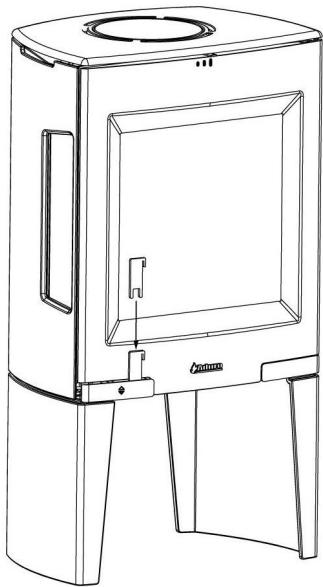

Första gängen braskaminen tänds behöver den få sä mycket primärluft tillförd som möjlgit für att kunna tända brasan. Därfor kan primärspjället hallas "tvängsöppet". Det gös genom att du drar primärspjälletända fram och därefter sätter Aduro-nyckeln i kläm (se figur). När kaminen ar varm och det finns ett lager gläd på botten av brännkammaren kan du ställa Aduro-tronic i det automatiska laget och ta bort Aduro-nyckeln.

Alternativek van du lata luckan sta på glant de forsta minuterna under upptändningen (utan nyckel).

När du fyller på ved

Varje gang du lagger pa ny ved i braskaminen maste du tillfora prima Luft i lagom mangd under de forsta minuterna. Det ar dock ocks viktigt att inte tillfora prima Luft under allfor lang tid. Detta ar nodvandigt for att forbranningen sca bli optimal. Aduro-tronic-automatiken bryter tillforseln av prima Luft vid lamplig tidpunkt. Du aktiverar automatiken genom att dra ut primarspjallet varje gang du lagger in ny ved. Aduro-tronic-automatiken stanger sedan spjallet gradvis after forprogrammerad tid.

Justering av Aduro-tronic-automatiken

Automatiken ar Förinställd sà att primärluften bara tillförs under de Första fem minuterna. Den här inställningen används nar braskaminen testas på Teknologisk Institut für edning med ved i "standard"-storlek som har optimal sukthalt, mellan 17 och 20 procent. Standardstorleken på ved är ca 30 cm langd och ca 10 x 10 cm tjocklek. Vid testet används också en "standard"-skorsten. I verkligeheten kan forhällandena se annorlunda ut. Därfor har du möljeh det ställa in Aduro-tronic-automatiken utifrän just dina forhällanden. Om du vill att primärspjället skå stängas lite längsammare (t.ex. om du har lite minde drag i skorstenen, om veden är större eller om du inte vill behöva fylla på ved lika ofta): Justera skruven på framsidan av justeringsbeslaget med en literskruvmejsel, sö att spjället stängs längsammare. Om du vrider skruven at Höger forlängs stängningstiden, medan den förkortas om duvrider at vänster. Aduro-tronic mä ikke lukke på mere end 12 minutter.

3.9 Ventilation/frisklufttillforsel

For att braskainen ske fungera optimal maste forbränningen tillforas luft. Darfor ar det viktigt att det kan komma in tillrackligt med luft i det rum darr braskainen star. Tata hus, kraftiga flaktar och ventilationsanlaggningar kan skapa undertryck kring braskainen, vilket ger roklukt och dalg forbranning. I sadana fall ar det nodvändigt att oppna ett fönster for att tillfora luft till forbränningen och jämna ut undertrycket. Du kan också satta in en luftventil i det rum darr braskainen star. Mangden forbränningsluft som gär at till forbränningen ar ca 25m^3 /h

4.0 Skorstenen

Data for berakninq av skorsten:

	Holz
Rökgastemperatur uppmätt vid [20 °C]	283
Rekommanderat skorstensdrag [mbar]/[Pa]	0,12/12
Rökgas, massaflöde [g/s]	3,84

Den optimala forbränningen uppnås vid ett konstant skorstensdrag på 0,10 till 0,14 mbar, uppmätt i rökröret ovan För kaminen. Det finns mange faktorer som paverkar skorstensdraget, bland annat utomhustemperatur, vindstyrla och omkringliggande byggnader. Minsta rekommenderade skorstenslangd År 3,5 m och lämpigt tvärsnittsarea År 150-200 cm² (150-160 mm i diameter). Om det inte går att få tillräckligt bra skorstensdrag på naturlig vög kan du montera en röksugare på skorstenen. Om skorstensdraget År for starkt kan du montera att spjäll som reglerar det. Kontakta sotaren på orten for narmare rädgivning om detta.

4.1 Däligt drag i skorstenen

Om skorstenen ar for lag, otät eller bristfälligt isolerad kan det uppsta problem med skorstensdraget (lát sotaren bedöma det). Draget sca vara ca 0,10-0,14 mbar for att ge tillfredsställande forbränning och Förhindra rökutsläpp.

Om sotaren gör bedömmingen att draget ar tillräcklig och du ändå har problem med att fä fyr i kaminen, kan du prova att förlänga tändfasen/använda flera tunna stickor, sö att skorstenen värms upp ordentlich heltigenom. Skorstenen drar inte optimalfforän den är ordentlich varm. Tändfasen kan förlängas genom att du använder massor av stickor samt 1-2 tändbriketter. När du har fätt ordentlich glöd fyller du på med 2-3 torra vedträn.

5.0 Underhäll av braskaminen

Packningar

Med tiden blir packningarna slitna och bör då ses over. Om de ar otata bör de bytas.

Glas

Fuktig ved kan ge sotfläckar på glaset. Du kan enkelt torka bort dem med en fuktig trasa som du doppar i kall aska frän kaminen och gnider på det sotade glaset. Det finns även rengöringsmedel som År särskilt avsedda for borttagning av sot på glaset, fx Aduro Easy Clean svampen.

Brännkammaren

De gula plattorna i brännkammaren slits naturligt och bör bytas ut när de har fätt sprickor som ar mer an en halv centimeter stora. Plattornas hällbarhet beror på hur mycket och hur kraftigt kaminen används. Du kan själv byta plattorna som levereras i fardiga set. Du kan också kopa hela plattor sö att du själv kan kopiera de utslitna plattorna. Fråga din äterförsäljare.

Aska

Töm asklådan innan den blir helt full. Lämna alltid ett lager aska i botten av kaminen. Det isolerar brännkammaren och gör det enklare att tända brasan.

Kaminens yta ar lackad med varmebeständig Senotherm®-lack. Den bevaras bäst om du bara dammsuger på den med ett litet munstycke med mjuka borst eller dammar av den med en torr och mjuk trasa. Använd inte vatten, sprit aller andra losningsmedel, eftersom det avlågsnar lacken.

Braskaminens insida och rökrör kan rengöras genom luckan och eventuellt genom rökrörets rensningsöppning. För att fä fri tillgäng till toppen av braskaminen och rökröret, avmonteras metal rökvändarplattan som sitter monterad med två skruvar. Det gär också att ta bort rökröret frän kaminen och rengörà det på sö satt. Du bör rengörá braskaminens insida och rökrör varjeår aller oftare om sö behövs, beroende på hur mycket kaminen används. Du kan även be sotaren utföra det här arbetet.

Om det blir repor i ytbelaggngen erer om den slits ner kan du afterbehandla den/frascha upp ytan med den ursprungliga Senotherm-lacken pa sprayburk. Den finns i bade svart och gratt hos din lokala aterforsaljare. Obs! Utfor allt underhall pa braskaminen nar den ar kall.

Reservdelar och ej godkändaändringar

Du fär endast använda originaldelar till braskaminen. Din Återförsälajre erbjuder rådgivning och saljer reservdela. Det ar forbjudet att genomföra ej godkända andringar på braskaminen, aftersom det innebär att den inte langre uppyller de godkända specifikationerna.

6.0 Tillbehör

Till Aduro braskaminer erbjuds att brett sortien av tillbehör:

Eldningsverktyg
Vedkorgar i filt och lader
Vedkorgar
Sakerhetsgrind
Brikettkorgochaskhink
Golvplattoriglasochstal
Rokr

7.0 Reklamationsratt och garanti

I enlighet med gällande konsumentköplag har kunden rätt att reklamera braskaminen inom två ar från inköpsdatum. Kvitto med datum gäller som bevis. Reklamationsräten täcker inte skador som har orsakats av felaktig installation eller användning av braskaminen. Reklamationsräten omfattar inte heller sösa delar eller slitdelar (eldfasta stenar, glas, packninger, skenor, gjutjärnsgaller och handtag), eftersom dessa slits genom vanlig användning. De HAR delarna kan kopas som reservdilar.

Aduro ger dig möjlicht att utöka ovanstäende garanti på braskaminen frän två till fem År. Du kan bara gå in på.Var hemsida www.aduro.dk och registrera din nga braskamin i ∀r garantidatabas. Garantinträder i kraft sā snart du har fyllt i alla datafält. Du maste registrera braskaminen inom en manad frän det att du harköpt den.

8.0 Frågor och svar

Om du vill ha mer information fár du gärna besöka vär hemsida på www.aduro.dk.
