BRUKSANVISNING 1, 1-1 SK, 1-2 ADURO

For att du sca fà sá stor glädje och nytta som möjigt av din nya braskamin fran Aduro ár det viktigt att du laser genom braupsanvisningen noga innan du installerar och använder kaminen.

1.0 Allmänt

1.1 Certifieringar

Aduro 1-1 uppfyller den europeiska standarden EN 13240 somt nord standard NS 3058 och ar darmed godkänd for montering och användning i Europa. Produktionen genomgår dessutom extern kvalitetskontroll. Produkt Dokumentationen for Norge har Sintef-nummer 110-0332 och kan laddas ner frän www.aduro.no eller www.nbl.sintef.no. Aduro 1-1 ar också Svanenmarkt, vilket innebär att kaminen uppfyller mycket stränga miljökrav och tillverkas på ett miljövänligt sätt.

1.2 Tekniska data

Nominell värmeeffekt	6 kW
Rökrör	Ø150 mm topp/bakre
Yttermätt (HxBxD)	1015 x 500 445 mm
Höjd römstuss über golv	995 mm
Avständ från golv till centrum av bakre rörutgang	195 mm
Vikt	93 kg
Material	Plåt
Brändsle	Ved och vedbriketter
Vedlängd max.	36 cm
Konvektionskamin	✓
Primär-, sekundär och tertiär lufttillförsel	✓
Softri glaslucka	✓
Asklåda	✓
Virkningsgrad	81,2%
Maximal Förbrännning per timme: - Trä	ca. 3,4 kg
Värmeeffekt i byggnader med: - Optimal isolering:	150 m²
- Genomsnittlig isolering:	100 m²
- Dålig isolering:	60 m²

1.3 VIGTIG:SERIENUMMER

På braskainen finns att serienummer angivet, se typskylten på baksidan av kaminen. Vi rekommenderar att du skriver upp serienumret. För att garantin sca gälla och vi enklare sca kunna hjälpa dig vid eventuella frågor ar det viktigt att du kan uppge det här numret.

P/Nr.

1.4 Hemtransport

När braskainen transporteras hem ska den helst stå upp. Om du vill lagga den ner ar det viktigt att du tar bort lõsa delar i brännkammaren, dvs. gjutjärnsgaller och lõsa eldfasta stenar, samt tar ut asklådan. Du kan även lata de eldfasta stenarna och gjutjärnsgallret sitta kvar i brännkammaren och)darefter fylla utrymmet med overblivet emballage, sä att alla lõsa delar hälls på plats.

2.0 Montering av täljsten

Insidan av Aduro 1-1SK ar klädd i täljsten. För att undvika skador ar det viktigt att du foljer nedanstående anvisningar: Toppstenen ligger på kaminen vid leverans och lyfts av innan kaminen ställs på plats. I skuffen ligger sex täljstenar, 12 klämmor samt 6 metallbeslag, som också ska tas bort före utplacering.

Täljstensbeklädningen monteras nar kaminen har ställts på önskad plats. Montera täljstenarna med hjälp av de 12 medfoljande klammorna samt 6 metallbeslag.

1. Lagg forsiktigt den forsta sidostenen på klämmorna på bottenplattan och placera sedan klämmor i det två hålen ovanpå sidostenen. Fäst därefter stenen i braskaminens stomme med hjälp av klämmorna och metallbeslaget (se figur).
2. Upprepa punkt 2 med mittstenen och den sista stenen.
3. Upprepapunkt 1-2pabrannkammarens andrasida.
4. Lagg toppstenen på kaminen.

2.1 Montering med rökrör bakom kaminen

Om du vill ansluta rökröret bakom kaminen ar det viktigt att du görenna anslutning innan täljstenarna sätts på plats.

Du fär gärna installerera braskainen på egen hand, men vi
rekommender att du ber en sotare som vägledning. Din Återförsäljare kan också ge råd om installationen. Det är viktigt att du uppyller alla gällande nationella och europeiska bestämelser och Förordningar vid installation av braskainen. För att kaminens Funktion och sakerhet skall kunna garanteras rekommender vi att installationen utförs av en fackman. Våra Återförsäljare av Aduro kan rekommendera lämpiga montörer, se www.aduro.dk.

Obs! Braskainen mäste godkännas av behörig brandmästare innan den tas i bruk.

3.1 Placering av braskaminen/avständskrav

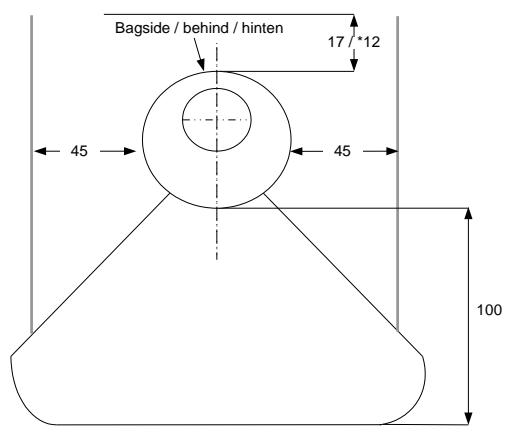

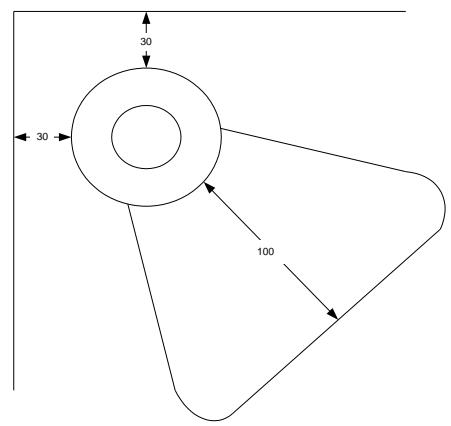

Avständskrav föreligger bara när braskainen placeras intill brännbart material. Se nedanstäende illustration. Om braskainen ska stå intill en murad vagg eller andra ej brännbara material finns inga krav på sakerhetsavstand. För att underlätta rengöringen och utnyttja konvektorluften optimalt rekommenderar vi dock att du har ca 5-10 cm avständ till vagggen.

Avstand till brannbart material

Bakom kaminen	Bakom kaminen ved halvisoleret rökrör	Vid hörnst installation	Ät sidan	Avständ til møbler
17 cm	12 cm	30 cm	45 cm	100 cm

*med halvisoleret rökrö

Obs! Det är viktigt att braskaminen installeras på att golv med tillräcklig bärighet. Om den befindigma konstruktionen inte uppfyller de här kraven måste golvet Förstärkas på lampligt satt (t.ex. med hjälp av en platta som fördelar belastningen over en större yta) for att uppnå detta.

Om braskainen ske placeras på ett brännbart underlag som t.ex. trägolv eller heltäckningsmatta måste du Först lagga ett icede brännbart underlag emellan. Golvplattans storlek beror på hur stor braskamin du har och plattan skagå minst 30 cm framfor och 15 cm på var sida om braskainen.

3.2 Röranslutting

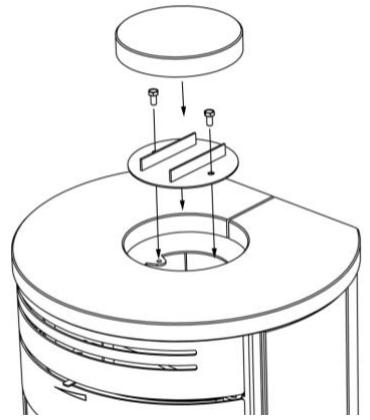

Vid leverans frän fabriken ar Aduro 1-1 försedd med ett rökrör högst upp. Om du vill leda ut röken på kaminens baksida tar du av den runda pläten frän bakplaten langst upp på kaminen och byter sedan ut röktosen (som sitter vid toppanslutningen ovanpå kaminen) mot täckpläten (som täcker den bakre utgången). Toppavgången avslutas med en dekorationsplät, som ligger i asklådan. Vær opmærksom på, at det er delve dækpladen der skaber afstanden til pyntepladen på 1-1SK modellen. Derfor er det vigtigt, at flangerne vender opad ved montering (se illustration).

Till Aduro braskaminer används att rökrör med en diameter på 150 mm.

3.3 Anslutning till murad skorsten

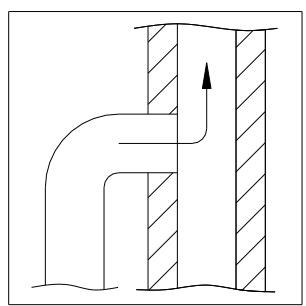

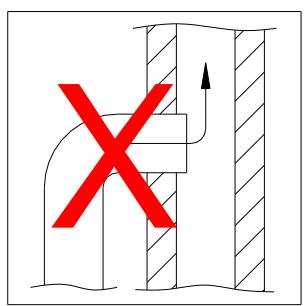

Om braskainen ske anslutas till en murad skorsten används den bakre utgången erller att böjt rökrör via toppanslutningen. Mät noga och gör sedan hal i skorstenen. Sätt väggenomföringen på plats och tata muren med murbruk. Ställ sedan dit braskainen och montera fast rökröret. Lagg en tunn packning mellan rökröret och väggenomföringen für att tata anslutningen. Rökröret sca gå 5–10 cm in i väggenomföringen, men fär inte gå sä langt in att den blockerar skorstensöppningen (se figur nedan).

Braskaminen kan vara ansluten till samma skorsten som flera andra värmekällor. Men innan du gör det mäste du kontrollera vilka regler som gäller.

4.0 Elda i braskaminen

• Braskaminen blir varm under drift och bördärfor hanteras med forsiktigkeit.
• Förvara aldrig lättantändiga vätskor som bensin i narheten av braskainen och använd aldrig lättantändiga vätskor for att fö eld i kaminen.
• Töm aldrig asklådan när braskaminen ar varm. Det kan ligg glöd i asklådan upp till 24 timmar after att elden har slocknat. Vänta dārfor med att tömma asklådan tills du ār saker på att det inte finns nàgon glöd kvar i lådan.
• Luckan skara varstangd nar braskaminen anvands. Under de forsta minuterna after att du har tant kan du dock lamna luckan pa glant.
  I handelse av soteld ske du stenga samtiga spjäll på braskaminen och tillkalla brandkåren.

4.2 Bransletyper

Alla sorters ved, sāsom björk, bok, ek, alm, ask, barträd och fruktträd kan användas som bränse i kaminen. Olika trāslag har olika densitet, ju högre densitet veden har desto högre ár energivardet. Högst densitet har bok, ek och björk. Vi rekommanderar att du använder tra som har kluvits och sedan forvarats utomhus under tak i minst ét t. Trä som forvaras inomhus har en tendens att bli für torrt och brinner därfor fsnabbt. Träden ská helst fällas om vintern, dæ en stor del av træts fukt har dragits ner i rötterna. För att uppnà optimal forbränning bör træts sukthalt inte overstiga 18 procent, vilket motsvarar ca 1 árs forvaring utomhus under tak. Træts sukthalt kan matas med hjälp av en fuktmätare eller genom att smörja in enaänden av ett vedtra med diskmedel och därefter blasa i andraänden. Om træt ár tillräckligt torrt bildas sþpubbblor. Træt ská klyvas i bitar med en diameter på ca 10 cm och langden ská vara max. 36 cm. Om du använder alltför fuktig ved minskas kaminens värmeeffekt avsevärt och partikelutsläppen ökar.

Det ar forbjudet att elda lackerat och impregnerat trä, spanplattor, papper och annat avfall. Fossila bränslen fär inte användas. Eldning av sādant material skadar saväl miljön som braskaminen och din hälsa.

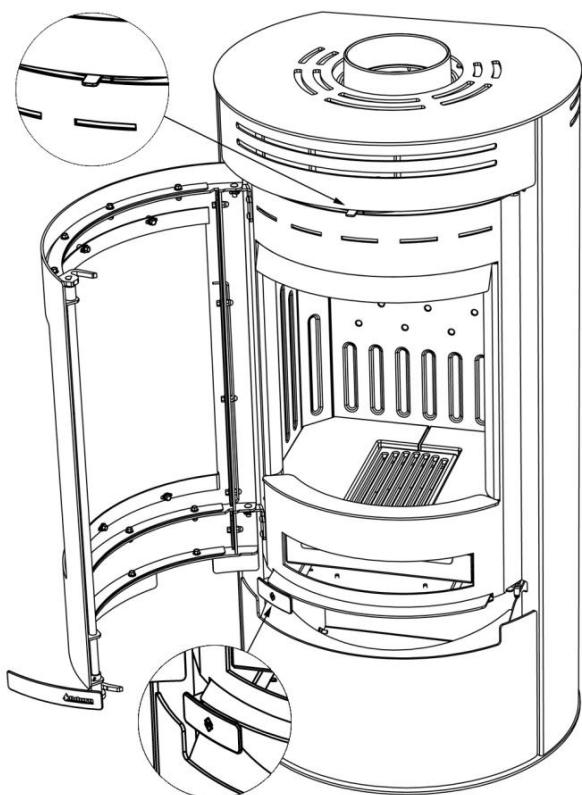

4.3 Hur tander jag braskaminen?

Tändingen spelar stor roll nár du vill uppña snabb och effektiv forbränning.

Sekundärspjäll

1) Börja med att öppna primärspjället/startspjället langst ner under luckan och sekundäröppningen/sekundärspjället högst upp bakom luckan. Primärspjället används i böjan for att få fyr på brasan, medan sekundärluften häller brasan vid liv. Nedanstående figur visar braskaminen sedd framfrån och var spjällen sitter.
2) Lagg ett vedträ på tvären i brännkammaren och placera två tändbriketter ovanpå. Tänd briketterna och lagg sedan genast att nytt vedträ direkt ovanpå briketterna och att par små trästickor på tvären ovanpå. Det måste kunna komma luft till briketterna, men vedtrāna skå ligga tätt ihop och "värma" varandra.
3) Låt luckan stå öppen ca 1 cm tills glaset ár sö varmt att du inte长远e kan röra vid det. Stäng sedan luckan. När det finns klara, synlga flammor och elden har tagit bra fart, stäng primärspjället长远st ner under luckan.

På www.aduro.dk under "Aduro braskaminer" finns en film med tips om hur du tänder och eldar i braskaminen.

Primarspjall

Obs! Handtagen blir varma när braskaminen används. Använd dārfor den medfoljande handsken till att sköta kaminen.

4.4 Forsta eldningen

De Första gängerna du anvander braskainen kan det forekomma rök och dalg lukt frän braskainen, vilket ar helt normalt. Det beror på att den värmebeständiga lackenHardas. Se till att vädra tillräckligt i rummet under den har tiden. Det ar också viktigt att elda fösiktigt de två till tre Första gängerna, eftersom braskainen langsamt utvidgas. Du bör också källa till att kaminen under uppvärmning och nedkylning kan ave sá kallade "klickljud", ungefär som;när du häller kokande vatten i en diskho. Detta beror på de stora temperaturskillnader som materialet utsätts for.

Första gängen du eldar bör du använda ca 1 kg ved och det ar också en bra idé att lata luckan stå på glänt och inte stänga den fällän kaminen har svalnat. Detta skä göras for att Förhindra att packningen klistrar fast på själva kaminen.

4.5 Hur eldar jag i braskaminen?

Braskaminen ar avsedd for intermittent forbranning. Det betyder att varje elding farr brinna ner till glod innan man eldar paigen.

For att fä basta tänkbara forbränning sku du reglera effekten/värmemängden med hjälp av branslet. Små vedträn ger kraftigare forbränning an stora vedträn, aftersom ytan ár större och veden avger mer gas. Dessutom avgörns forbränningen ocksá av mangden ved i brännkammaren. Till normal användning bör du inte lögga in mer an två vedträn i taget. Om du vill uppnå högre effekt kan du lögga in mer ved. Den nominella värmeeffekten uppnås genom att elda ca 2,2 kg ved per timme.

4.6 Sekundärspjäll

Sekundärspjället sitter over öppningen och bakom luckan. Det skä alltid vara öppet när du eldar i braskainen. Med det här spjället kan du anpassa braskainen till skorstensdraget och önskad varmeeffekt. Dra spjället at höger for att öka lufttillförseln och at vänster for att minska den. Under normala forhällanden fungerar braskainen när spjället ar mellan 60 och 100 procent öppet. Skjut aldrig spjället så langt at vänster att flammorna systknar. Du skä alltid kunna se flammor, daß vet du att Förbränningen ar ren och effektiv. För lög lufttillförsel kan leda till dālig Förbränning, Höga emissioner och en dālig Förbränningsgrad.

Aduro-nyckel: Den här nyckeln medfoljer kaminen och används für att sköta sekundärspjället. Nyckeln sätts fast på "handtaget" sä att du kan justera lufttillförseln frän sida till sida. Dra spjället at Höger für att öka lufttillförseln och at vänster für att minska den. När nyckeln inte används kan du hänga den på kanten till ladan.

4.7 Primärspjäll

När du lagger in ny ved skau du öppna primärspjället som sitter langst ner under luckan. Låt spjället vara öppet tills elden har tagit fart. För att utnyttja brändslet optimalt kan du vanta med att lögga på ny ved tills glöden är sa liten att du maste öppna primärspjället i ca 2 min. for att få fyr på de nya vedtrāna.

Om du vill undvika att det yr aska ur kaminen när du öppnar luckan För att laggia i ny ved kan du öppna primärspjället under luckan ca 1 minut innan du öppnar luckan. Då ökar draget genom kaminen och det ar inte lika sannolikt att aska falter ut.

Obs! Om du eldar for kraftigt i braskaminen och forbränner mer an ca 3,1 kg ved i timmen finns det risk for att lacken på kaminen missfargas och senare faller av. Det går att lacka om kaminen, men detta tacks inte av tillverkarens garanti. Andra skador på kaminen som beror på alltför kraftig edning tacks inte heller av garantin.

4.8 Aduro-tronic-automatik

Den patentsökta och automatiska Funktionen Aduro-tronic kan sköta braskaminen Åt dig. Du behöver då bara tänka på att lögga in torr ved i kaminen och aktivera automatiken. Därefter fixar Aduro-tronic resten och du kan njuta av flammorna och den effektiva Förbränningen. Aduro-tronic ar en mekanisk LOSSing och fungerar helt utan elanslutning.

Obs! Det är viktigt att alltid använda torr ved i rätt storlek für att uppnå optimal Förbränning.

4.8.1 Så har använder du Aduro-tronic

När du tänder brasan

Första gangen braskainen tänds behöver den få sä mycket primärluft tillförd som möjlg for att kunna tända brasan. Därfor kan primärspjället hallas "tvängsöppet". Det gös genom att du drar primärspjället ända fram och därefter sätter Aduro-nyckeln i kläm (se figur). När kamen er varm och det finns ett lager gläd på botten av brännkammaren kan du ställa Aduro-tronic i det automatiska laget och ta bort Aduro-nyckeln.

Alternativet kan du lata luckan sta pä glant de Första minuterna under upptändningen (utan nyckel).

När du fyller på ved

Varje gang du lagger på ny ved i braskainen måste du tillföra primärluft i lagom mängd under de Första minuterna. Det är dock ochså viktigt att inte tillföra primärluft under alltfor lang tid. Detta är nödvändigt for att Förbränningen sca bli optimal. Aduro-tronic-automatiken bryter tillförseln av primärluft vid lamplig tidpunkt. Du aktiverar automatiken genom att dra ut primärspjället varje gang du lagger in ny ved. Aduro-tronic-automatiken stänger sedan spjället gradvis after forprogrammerad tid.

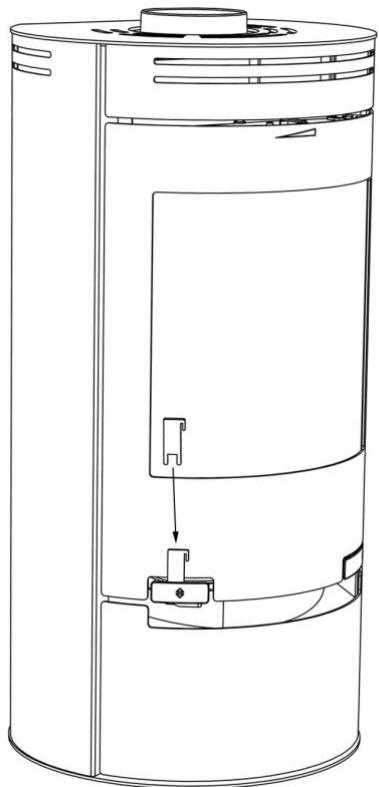

Justering av Aduro-tronic-automatiken

Automatiken ar Förinställd sä att primäreluften bara tillförs under de Första fem minuterna. Den har inställningen används nar braskaminen testas på Teknologisk Institut für edninq med ved i "standard"-storlek som har optimal fukthalt, mellan 17 och 20 procent. Standardstorleken på ved är ca

30 cm langd och ca 10 x 10 cm tjocklek. Vid testet används också en "standard"-skorsten. I verkligehen kan forhällandena se annorlunda ut. Därfor har du möjlighet att ställa in Aduro-tronic-automatiken utifrän just dina forhällanden. Om du vill att primärpjället skä stängas lite längsammare (t.ex. om du har lite mindre drag i skorstenen, om veden är större eller om du inte vill behöva fylla på ved lika ofta): Justera skruven på framsidan av justeringsbeslaget med en liters skruvmejsel, sä att spjället stängs längsammare. Om du vrider skruven Åt höger Förlängs stängningstiden, medan den förkortas om du vrider Åt vänster. Aduro-tronicmökke lukke på mere end 12 minutter.

4.9 Ventilation/frisklufttillforsel

För att braskainen ske fungera optimal mäste Förbränningen tillföras luft. Därfor ar det viktigt att det kan komma in tillräckligt med luft i det rum där braskainen stär. Tata hus, kraftiga flaktar och ventilationsanlaggningar kan skapa undertryck kring braskainen, vilket ger röklukt och dalg forbränning. I södana fall ar det nödvändigt att öppna ett fönster for att tillföra luft till forbränningen och jämna ut undertrycket. Du kan också satta in en luftventil i det rum där braskainen stär. Mängden forbränningsluft som gär at till forbränningen ar ca 25 m³/h.

5.0 Skorstenen

Data for berakninq av skorsten:

	Holz
Rökgastemperatur uppmätt vid [20 °C]	289
Rekommanderat skorstensdrag [mbar]/[Pa]	0,12/12
Rökgas, massaflöde [g/s]	4,42

Den optimala forbränningen uppnås vid ett konstant skorstensdrag på 0,10 till 0,14 mbar, uppmätt i rökröret ovanfor kaminen. Det finns mange faktorer som påverkar skorstensdraget, bland annat utomhustemperatur, vindystyrka och omkringliggande byggnader. Minsta rekommenderade skorstenslangd År 3,5 m och lämplig tvärsnittsarea År 150-200 cm² (150-160 mm i diameter). Om det inte går att få tillräckligt bra skorstensdrag på naturlig vög kan du montera en röksugare på skorstenen. Om skorstensdraget År for starkt kan du montera ett spjäll som reglerar det. Kontakta sotaren på orten for narmare rädgivning om detta.

5.1 Däligt drag i skorstenen

Om skorstenen ar for lag, otät eller bristfälligt isolerad kan det uppsta problem med skorstensdraget (låt sotaren bedöma det). Draget sca vara ca 0,10-0,14 mbar for att ge tillfredsställande Förbränning och Förhindra rökutsläpp.

Om sotaren gör bedömmingen att draget ard tillräckligt och du ändå har problem med att fä fyr i kaminen, kan du prova att forlänga tändfasen/använda flera tunna stickor, sö att skorstenen värms upp ordentlich heltigenom. Skorstenen drar inte optimalt forrän den ard ordentlich varm. Tändfasen kan forlängas genom att du använder massor av stickor samt 1-2 tändbriketter. När du har fätt ordentlig glöd fyller du på med 2-3 torra vedträn.

6.0 Underhäll av braskaminen

Packningar

Med tiden blir packningarna slitna och bör då ses over. Om de ar otata bör de bytas.

Glas

Fuktig ved kan ge sotfläckar på glaset. Du kan enkelt torka bort dem med en fuktig trasa som du doppar i kall aska frän kaminen och gnider på det sotade glaset. Det finns även rengöringsmedel som År särskilt avsedda for borttagning av sot på glaset, fx Aduro Easy Clean svampen.

Brannkammaren

De gula plattorna i brännkammaren slits naturligt och bör bytas ut;nar de har fätt sprickor som ar mer an en halv centimeter stora. Plattornas hällbarhet beror på hur mycket och hur kraftigt kaminen används. Du kan själv byta plattorna som levereras i fardiga set. Du kan ocksä kopa hela plattor s' att du själv kan kopiera de utslitna plattorna. Fråga din Återförsäljare.

Aska

Töm asklådan innan den blir helt full. Lämna alltid att lager aska i botten av kaminen. Det isolerar brännkammaren och gör det enklare att tända brasan.

Kaminens yta ar lackad med varmebeständig Senotherm®-lack. Den bevaras bast om du bara dammsuger på den med ett litet munstycke med mjuka borst eller dammar av den med en torr och mjuk trasa. Använd inte vatten, sprit aller andra losningsmedel, aftersom det avlågsnar lacken.

Braskaminens insida och rökrör kan rengöras genom luckan och eventuellt genom rökrörets rensningsöppning. För att fá fri tillgang till toppen av braskaminen och rökröret, avmonteras metal rökvändarplattan som sitter monterad med två skruvar. Det går också att ta bort rökröret frän kaminen och rengörä det på sö satt. Du bör rengörä braskaminens insida och rökrör varjeår aller oftare om sö behövs, beroende på hur mycket kaminen används. Du kan även be sotaren utföra det här arbetet.

Om det blir repor i ytbelaggngen erer om den slits ner kan du afterbehandla den/frascha upp ytan med den ursprungliga Senotherm®-lacken pa sprayburk. Den finns i bade svart och gratt hos din lokala aterforsljare.

Täljsten

Täljsten kan rengöras med en mjuk och lätt fuktad trasa eller med sápvatten. Undvik att använda kalklösande medel, aftersom stenen innehäller kalk.

Obs! Utför allt underhäll på braskaminen Near den är kall.

Reservdelar och ej godkändaändringar

Du fär endast använda originaldalar till braskaminen. Din Återförsälajre erbjuder rådgivning och saljer reservdalar. Det ar forbjudet att genomföra ej godkända andringar på braskaminen, aftersom det innebär att den inte langre uppyller de godkända specifikationerna.

7.0 Tillbehör

Till Aduro braskaminer erbjuds ett brett sortien av tillbehör:

Eldningsverktyg
Vedkorgar i filt och lader
Vedkorgar
Sakerhetsgrind
Brikettkorg och askhink
Golvplattoriglasochstal
Rokr

8.0 Reklamationsratt och garanti

I enlighet med gällande konsumentköplag har kunden rätt att reklamera braskainen inom två ar från inköpsdatum. Kvitto med datum gäller som bevis. Reklamationsräten täcker inte skador som har orsakats av felaktig installation eller användning av braskainen. Reklamationsräten omfattar inte heller sösa delar eller slitdelar (eldfasta stenar, glas, packninger, skenor, gjutjärnsgaller och handtag), eftersom dessa slits genom vanlig användning. De här delarna kan köpas som reservdilar.

Aduro ger dig möjlighet att utöka ovanstäende garanti på braskaminen frän två till fem År. Du kan bara gå in på var hemsida www.aduro.dk och registrera din nya braskamin i.Var garantidatabas. Garantinträder i kraft sá snart du har fyllt i alla datafält. Du maste registrera braskaminen inom en manad frän det att du harköpt den.

9.0 Frägor och svar

Om du vill ha mer information fár du gärna besöka vär hemsida på www.aduro.dk.

Mycket nõje
