BRUKSANVISNING SD7323LFLD2P SMEG

Brugsanvisn- ing

Instrukcja obstugi

Инструкция по эксплуатации и

Bruksanvisning

Køleskab

Chłodziarka

Холодильни к

Kylskåp

INNEHÅLL

Säkerhetsinformation	46	Råd och tips	52
Säkerhetsföreskrifter	47	Skötsel och rengöring	53
Användning	49	Felsökning	54
När produkten används första gången	51	Installation	57
Daglig användning	51	Teknisk information	57

Med reservation för ändringar.

⚠ SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren kan inte hållas ansvarig för personskador eller skador på egendom som orsakats av felaktig installation eller användning. Förvara alltid instruktionerna tillsammans med produkten för framtida bruk.

Säkerhet för barn och handikappade

• Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap, om de övervakas eller instrueras beträffande hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen.
• Låt inte barn leka med produkten.
• Rengöring och användarunderhåll ska inte utföras av barn utan tillsyn.
• Håll allt förpackningsmaterial utom räckhåll för barn.

Allmän säkerhet

- Produkten är avsedd att användas i hushåll och liknande användningsområden som t.ex.:

• Bondgårdar, personalkök i butiker, på kontor och andra arbetsmiljöer
• Av gäster på hotell, motell, bed and breakfast och andra typer av boendemiljöer

- Se till att ventilationsöppningarna inte blockeras i produktens nisch eller i inbyggnadsutrymmet.

• Använd inga mekaniska verktyg eller andra medel för att påskynda avfrostningsprocessen utöver de som rekommenderas av tillverkaren.
• Var noga med att inte skada kylkretsen.
• Använd inga elektriska apparater inne i förvaringsutrymmena såvida de inte är av en typ som rekommenderas av tillverkaren.
• Spruta inte vatten eller ånga för att rengöra produkten.
• Rengör produkten med en fuktig, mjuk trasa. Använd bara neutrala rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål.
• Förvara inte explosiva ämnen som t.ex. sprejburkar med lättantändligt bränsle i den här produkten.
• Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade servicerepresentant eller personer med motsvarande utbildning, för att undvika fara.

SÄKERHETSFÖRESKRIFTER

Installation

WARNING! Endast en behörig person får installera den här produkten.

• Avlägsna allt förpackningsmaterial.
• Installera eller använd inte en skadad produkt.
• Följ de installationsinstruktioner som följer med produkten.
• Produkten är tung, så var alltid försiktig när du flyttar den. Använd alltid skyddshandskar.
• Se till att luft kan cirkulera i produkten.
• Vänta minst 4 timmar innan du ansluter produkten till eluttaget. Detta för att oljan ska rinna tillbaka i kompressorn.
• Installera inte produkten nära element, spisar, ugnar eller hållar.
• Produktens bakre yta måste ställas mot väggen.
• Installera inte produkten där den står i direkt solljus.
• Montera inte den här produkten i områden som är för fuktiga eller för kalla,

som t.ex. byggnadsförråd, garage eller vinkällare.

- När du flyttar produkten, lyft upp den i framkanten för att inte repa golvet.

Elektrisk anslutning

WARNING! Risk för brand och elektriska stötar.

• Produkten måste jordas.
• Kontrollera att produktens märkdata överensstämmer med din strömkälla. I annat fall, kontakta en elektriker.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Använd inte grenuttag eller förlängningssladdar.
• Kontrollera så att du inte skadar de elektriska komponenterna (t.ex. stickkontakten, nätkabeln, kompressorn). Kontakta ett auktoriserat servicecenter eller en elektriker för att ersätta skadade komponenter.

• Nätkabeln måste vara under stickkontaktens nivå.

• Anslut stickkontakten till eluttaget endast i slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.

• Dra inte i nätkabeln för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.

Använd

WARNING! Risk för skador, brännskador eller elstötar föreligger.

• Ändra inte produktens specifikationer.
• Ställ inte elektriska produkter (t.ex. glassmaskiner) i produkten om inte tillverkaren uttryckligen säger att det är lämpligt.
• Var försiktig så att du inte skadar kylkretsen. Den innehåller isobutan (R600a), en naturgas som är miljöanpassad i hög grad. Denna gas är lättantändlig.
• Om kylkretsen skadas får inga flammor eller antändningskällor finnas i rummet. Ventilera rummet.
• Låt inte varma föremål vidröra plastdelarna i produkten.
• Förvara inte brandfarliga gaser eller vätskor i produkten.
• Placera inga lättantändliga produkter eller föremål som är fuktiga med lättantändliga produkter i, nära eller på produkten.
• Vidrör inte kompressorn eller kondensorn. De är heta.

Skötsel och rengöring

WARNING! Risk för personskador och skador på produkten föreligger.

• Stäng av produkten och koppla bort den från eluttaget före underhåll.
• Kylenheten i denna product innehåller kolväten Endast en behörig person får utföra underhåll och fylla kylapparaten.
• Undersök regelbundet tömningskanalen i kylen och rengör den vid behov. Om tömningskanalen täpps igen kommer avfrostat vatten att samlas på produktens botten.

Avfallshantering

WARNING! Risk för kvävning eller skador.

• Koppla loss produkten från eluttaget.
• Klipp av strömkabeln och kassera den.
• Ta bort locket för att hindra att barn eller djur stängs in inuti produkten.
• Kylkretsen och isoleringsmaterialet i den här produkten är "ozonvänliga".
• Isoleringsmaterialet innehåller brandfarlig gas. Kontakta kommunen för information om hur produkten kasseras korrekt.
• Orsaka inte skada på den delen av kylenheten som är nära värmeväxlaren.

Kontrollpanel

1 Display
2 Knapp för att höja temperaturen
3 Knapp för att sänka temperaturen
4 OK

5 Mode
6 ON/OFF

Det går att ändra de förinställda knappljuden till att låta högre genom att samtidigt trycka in Mode-knappen och

knappen för att sänka temperaturen i några sekunder. Ljudet kan ändras tillbaka.

Display

Slå på

1. Sätt i stickkontakten i eluttaget.
2. Tryck på produktens ON/OFF om displayen inte är tänd.

Temperaturindikatorerna visar den inställda standardtemperaturen.

Se avsnittet "Temperaturreglering" om du vill välja en annan temperatur.

Om "dEMo" visas på displayen, se avsnittet "Felsökning".

A. Timerdisplay
B. Shopping-funktion
C. Holiday-funktion
D. Temperaturdisplay
E. Larmindikering
F. ChildLock-funktion
G. DrinksChill-funktion
H. FreeStore-funktion

Stänga av

1. Tryck på produktens ON/OFF i 5 sekunder.
   Displayen stängs av.
2. Koppla bort produkten från eluttaget.

Temperaturreglering

Ställ in temperaturen genom att trycka på temperaturreglaget.

Förinställd temperatur:

- +5°C i kylen

Temperaturindikatorerna visar den inställda temperaturen.

Den inställda temperaturen uppnås inom 24 timmar. Efter ett strömavbrott sparas den inställda temperaturen.

Shopping-funktion

Om du behöver lägga in en större mängd varma matvaror när du har handlat rekommenderar vi att du aktiverar Shopping-funktionen för att kyla matvarorna snabbare för att inte värma upp andra matvaror i produkten.

1. Tryck på Mode tills motsvarande symbol visas.

Shopping-indikatorn blinkar.

1. Tryck på OK för att bekräfta.

Shopping-indikatorn visas.

Shopping funktionen stängs av automatiskt efter cirka 6 timmar.

Stäng av funktionen innan den kommit till det automatiska slutet genom att upprepa proceduren.

Funktionen avaktiveras när man väljer en annan temperatur i kylen.

Holiday -funktion

Med denna funktion kan produkten vara stängd och tom under en lång semester utan att dålig lukt bildas.

1. Tryck på Mode tills motsvarande symbol visas.

Indikatorn för semesterfunktionen blinkar. Temperaturdisplayen visar den inställda temperaturen.

1. Tryck på OK för att bekräfta.

Indikatorn för semesterfunktionen tänds.

Funktionen inaktiveras när man väljer en annan temperatur att ställa in.

Larm vid öppen dörr

Ett ljudlarm avges om dörren lämnas öppen några minuter. Larmtillståndet för öppen dörr indikeras av att:

• en larmindikator blinkar

- en ljudsignal.

När normala förhållanden har återställts (dörren är stängd) stängs ljudlarmet av. Ljudsignalen kan stängas av genom att trycka på valfri knapp

ChildLock-funktion

Aktivera ChildLock-funktionen för att låsa knapparna så att de inte oavsiktligen trycks in.

1. Tryck på Mode tills motsvarande symbol visas. ChildLock-indikatorn blinkar.

2. Tryck på OK för att bekräfta. ChildLock-indikatorn visas. Inaktivera ChildLock-funktionen genom att upprepa proceduren tills ChildLock-indikatorn släcks.

DrinksChill-funktion

DrinksChill-funktionen används för att ställa in ett ljudlarm på önskad tid. Det är användbart när t.ex. matvaror enligt receptet ska svalna en viss tid.

1. Tryck på Mode tills motsvarande symbol visas.

DrinksChill-indikatorn blinkar.

Timern visar det inställda värdet (30 minuter) i några sekunder.

1. Tryck på timerreglaget för att ändra det inställda värdet från 1 till 90 minuter.

2. Tryck på OK för att bekräfta. DrinksChill-indikatorn visas.

Timern börjar att blinka (min).

När nedräkningen är över blinkar DrinksChill-indikatorn och ett ljudlarm hörs. Tryck på OK-knappen för att stänga av ljudet och avsluta funktionen.

Stäng av funktionen genom att upprepa proceduren tills DrinksChill slocknar.

Det går att ändra den inställda tiden när som helst under nedräkningen och innan den är över genom att trycka på knappen för att sänka temperaturen och knappen för att höja temperaturen.

FreeStore-funktion

1. Tryck på Mode tills motsvarande symbol visas.

FreeStore-indikatorn blinkar.

1. Tryck på OK för att bekräfta.

FreeStore-indikatorn visas.

Stäng av funktionen genom att upprepa proceduren tills FreeStore-indikatorn slocknar.

Om du aktiverar FreeStore-funktionen ökar energiförbrukningen. Om funktionen aktiveras automatiskt visas inte indikatorn FreeStore (se "Daglig användning").

NÄR PRODUKTEN ANVÄNDS FÖRSTA GÅNGEN

Invändig rengöring

Innan du använder produkten första gången ska du rengöra insidan och alla invändiga tillbehör med ljummet vatten och en liten mängd neutral såpa för att ta bort den typiska lukten hos nya produkter. Eftertorka sedan noga.

FÖRSIKTIGHET! Använd inga starka rengöringsmedel eller skurpulver eftersom sådana produkter skadar ytfinishen.

DAGLIG ANVÄNDNING

WARNING! Se

säkerhetsavsnitten.

Placering av dörrhyllorna

För att kunna förvara matförpackningar av olika storlekar kan dörrhyllorna placeras på olika nivåer.

1. Dra hyllan bitvis i pilarnas riktning tills den lossnar.
2. Placera om enligt behov.

Flyttbara hyllor

Väggarna i kylskåpet är försedda med ett antal bärare så att hyllorna kan placeras enligt önskemål.

Flytta inte glashyllan ovanför grönsakslådan eller flaskhyllan. Detta är för att säkerställa korrekt luftcirkulation.

Lågtemperaturfack

I modeller som har denna funktion i kylskåpsdelen är det avsett för bäst bevarande av färska livsmedel som fisk, kött, skaldjur osv.

Det sitter i kylens nedre del, direkt över grönsakslådan.

Temperaturdisplay

För att förvara matvarorna rätt är kylen försedd med temperaturindikator. Symbolen vid sidan av kylen anger det kallaste området i kylen.

Om OK visas (A) lägger du in färska matvaror i området som indikeras med symbolen, om inte (B) justerar du temperaturvredet till en kallare inställning och väntar 12 timmar innan du kontrollerar temperaturindikatorn igen.

När färsk mat lagts i kylen eller om dörren öppnats flera gånger eller under längre tid, är det normalt att indikatorn inte visar OK. Vänta i minst 12 timmar innan temperaturvredet justeras.

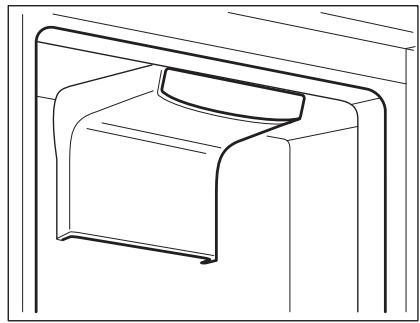

FreeStore

Kylen är utrustad med en funktion som möjliggör snabb nedkylning av matvaror och en jämnare temperatur.

RÅD OCH TIPS

Normala driftljud

Följande ljud är normala under drift:

• Ett gurglande och bubblande ljud hörs från slingorna när köldmedlet pumpas runt.
• Ett surrande eller pulserande ljud hörs från kompressorn när köldmedlet pumpas runt.
• Ett plötsligt knackande ljud från produktens insida som orsakas av termisk dilatation (ett naturligt och ofarligt fysiskt fenomen).

Denna funktion aktiveras automatiskt vid behov och ger till exempel en snabb temperaturåterställning när dörren har stått öppen eller när omgivningstemperaturen är hög.

Du kan aktivera funktionen manuellt vid behov (se "FreeStore-funktion").

FreeStore inaktiveras när dörren öppnas och startar direkt igen när dörren har stängts.

• Ett gurglande klickljud hörs från temperaturregulatorn när kompressorn slås på eller av.
• Öppna inte dörren för ofta och låt den inte stå öppen längre tid än absolut nödvändigt.
• Om rumstemperatuen är hög, och temperaturreglaget är inställt på en låg temperatur och produkten är fulladdad, kan kompressorn arbeta kontinuerligt och medföra att frost eller is bildas på

Tips för energibesparing

evaporatorn. Om detta inträffar, ställ in temperaturreglaget på ett varmare läge för att möjliggöra automatisk avfrostning och därigenom också sänka energiförbrukningen.

Tips för kylning av färska livsmedel

För att få bästa resultat:

• Förvara inte varm mat eller flyktiga vätskor i kylskåpet.
• Täck över eller förpacka maten, särskilt om den har en stark smak.
• placera mat så att luft kan cirkulera fritt omkring den

Tips för kylning

Praktiska råd:

SKÖTSEL OCH RENGÖRING

• Kött (alla typer): lägg i lämplig förpackning och placera på glashyllan ovanför grönsakslådan. Förvara kött i högst 1-2 dagar.
• Tillagad mat, kalla rätter: täck och placera på vilken hylla som helst.
• Frukt och grönsaker: skölj noggrant och lägg i specialådan. Bananer, potatis, lök och vitlök som inte är förpackade bör inte förvaras i kylskåpet.
• Smör och ost: lägg i en lufttät behållare eller vira in i aluminiumfolie eller i en plastpåse för att få ut så mycket luft som möjligt.
• Flaskor: sätt på kapsyl och sätt dem i dörrens flaskhylla eller (extrautr.) i flaskstället.

WARNING! Se säkerhetsavsnitten.

Allmänna varningar

FÖRSIKTIGHET! Koppla loss produkten från eluttaget innan du utför någon form av underhåll.

Kylenheten i denna produkt innehåller kolväten. Underhåll och påfyllning får därför endast utföras av en auktoriserad servicetekniker.

Tillbehören och andra delar av produkten är inte lämpliga för rengöring i diskmaskin.

Regelbunden rengöring

FÖRSIKTIGHET! Dra inte i, flytta inte och undvik att skada rörledningarna och kablarna inne i produkten.

FÖRSIKTIGHET! Var försiktig så att du inte skadar kylsystemet.

FÖRSIKTIGHET! När du flyttar produkten ska du lyfta upp den i framkanten så att inte golvet repas.

Utrustningen måste rengöras med jämna mellanrum:

1. Rengör kylens/frysens insida och alla tillbehör med ljummet vatten och en liten mängd neutral såpa.
2. Inspektera regelbundet dörrtätningarna och torka dem rena från eventuell smuts.
3. Skölj av och torka noggrant.
4. Rengör kondensorn och kompressorn (om de går att komma åt) på produktens baksida med en borste. Detta förbättrar produktens prestanda och bidrar till en lägre energiförbrukning.

Avfrostning av kylskåpet

Frost avlägsnas automatiskt i kylutrymmet varje gång kompressorn stannar under normal användning. Det avfrostade vattnet

töms ut via en ränna i en särskild behållare som sitter ovanför kompressorn på produktens baksida, där vattnet avdunstar.

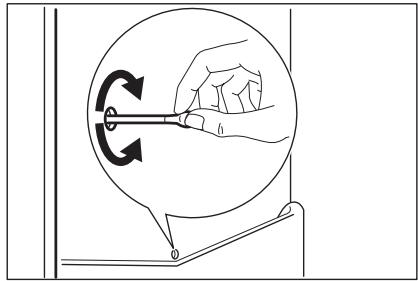

Det är viktigt att regelbundet rengöra smältvattnets tömningshål i mitten av kylskåpsutrymmet för att undvika att vattnet rinner över och droppar ned på matvarorna.

FELSÖKNING

WARNING! Se

säkerhetsavsnitten.

Om kylskåpet inte fungerar...

Problem	Möjlig orsak	Åtgärd
Produkten fungerar inte.	Produkten är avstängd.	Sätt på produkten.
	Stickkontakten sitter inte ordentligt i eluttaget.	Sätt i stickkontakten ordentligt i eluttaget.
	Eluttaget är strömlöst.	Anslut en annan elektrisk produkt till eluttaget. Kontakta en behörig elektriker.
Produkten bullrar.	Produkten står ostadigt.	Kontrollera om produkten står stabilt.
Ljudligt eller visuellt larm är på.	Kylskåpet har nyligen slagits på eller temperaturen är fortfarande för hög.	Se avsnitt "Larm vid öppen dörr" eller "Larm vid för hög temperatur".
	Temperaturen i produkten är för hög.	Se avsnitt "Larm vid öppen dörr" eller "Larm vid för hög temperatur".
	Dörren har lämnats öppen.	Stäng dörren.
	Temperaturen i produkten är för hög.	Kontakta en behörig elektriker eller närmaste auktoriserade serviceverkstad.
En rektangulär symbol visas istället för siffror på temperaturdisplayen.	Problem med temperatursensor.	Kontakta närmaste auktorisera-de serviceverkstad (kylsystemet fortsätter att hålla matvarorna kalla, men temperaturen kan inte justeras).
Lampan fungerar inte.	Lampan är i standby-läge.	Stäng och öppna dörren.
Lampan fungerar inte.	Lampan är trasig.	Kontakta närmaste auktorisera-de serviceverkstad.
Kompressorn arbetar utan uppehåll.	Temperatur är felaktigt inställd.	Se "Drift".
	Många matvaror inlagda samtidigt.	Vänta några timmar och kon-trollera sedan temperaturen igen.
	Rumstemperaturen är för hög.	Se klimatklasstabellen på märk-skylten.
	Allför varm mat har lagts in.	Låt mat svalna till rumstempe-ratur före infrysning.
	Locket är inte ordentligt stängt.	Se avsnittet "Stängning av dör-ren".
	Funktionen Shopping är på.	Se "Shopping funktion".
Det har bildats för mycket frost och is.	Dörren är inte korrekt stängd eller packningen är deformerad/smutsig.	Se avsnittet "Stängning av dör-ren".
	Vattentömningspluggen är inte korrekt placerad.	Placera vattentömningspluggen på rätt sätt.
	Matvaror är inte ordentligt förpackade.	Förpacka matvarorna ordent-ligt.
	Temperatur är felaktigt inställd.	Se "Drift".
Kompressorn startar inte omedelbart när Shopping-knappen trycks in eller när temperaturen ändras.	Detta är normalt och indi-kerar inte att något fel har uppstått.	Kompressorn startar efter en stund.
Vatten rinner på den bakre väggen i kylskåpet.	Under den automatiska av-frostningen tinar frost på bakväggen.	Detta är normalt.
Vatten rinner inne i kylskåpet.	Vattenutloppet är igen-täppt.Matvaror hindrar vattnet från att rinna in i vattenupp-samlaren.	Rengör vattenutloppet.Kontrollera att inga matvaror har kontakt med den bakre väggen.
Vatten rinner ut på golvet.	Smältvattensutloppet är inte anslutet till avdunst-ningsbrickan ovanför kom-pressorn.	Anslut tömningsslangen till av-dunstningsbrickan.
Temperaturen kan inte ställas in.	Funktionen FastFreeze eller Shopping är påslagen.	Stäng av FastFreeze eller Shopping manuellt eller vänta med att ställa in temperaturen tills funktionen har återställts automatiskt. Se "FastFreeze-eller Shopping-funktionen".
dEMo visas på displayen.	Produkten är i demonstra-tionsläge.	Håll OK intryckt ca 10 sek tills en ljudsignal hörs och displayen släcks en stund.
Temperaturen i produkten är för låg/hög.	Temperaturen är felaktigt inställd.	Ställ in en högre/lägre tempera-tur.
	Locket är inte ordentligt stängt.	Se avsnittet "Stängning av dör-ren".
	Matvarornas temperatur är för hög.	Låt matvarornas temperatur sjunka till rumstemperatur innan du lägger in dem.
	Många matvaror inlagda för förvaring samtidigt.	Lägg in färre matvaror för för-varing samtidigt.
	Dörren har öppnats för ofta.	Öppna dörren bara när det be-hövs.
	Kalluft cirkulerar inte i pro-dukten.	Se till att kalluft kan cirkulera i produkten.

Kontakta närmaste auktoriserade serviceverkstad om dessa råd inte löser problemet.

Byte av lampan

Produkten har en innerbelysning bestående av en LED-lampa med lång livslängd.

Endast servicepersonal får byta ut lampan. Kontakta din auktoriserade serviceverkstad.

Stängning av dörren

1. Rengör dörrtätningarna.
2. Justera dörren vid behov. Se avsnitt "Installation".
3. Byt vid behov ut defekta dörrtätningar. Kontakta den auktoriserade serviceverkstaden.

Placering

Produkten ska installeras på en torr och välventilerad plats inomhus där omgivningstemperaturen motsvarar den klimatklass som anges på typskylten:

Kli-mat-klass	Omgivningstemperatur
SN	+10°C till + 32°C
E	+16°C till + 32°C
ST	+16°C till + 38°C
T	+16°C till + 43°C

Vissa funktionsproblem kan uppstå för vissa modelltyper vid användning utanför det området. Korrekt funktion kan endast garanteras inom angivet temperaturområde. Kontakta återförsäljaren, vår kundtjänst eller närmsta servicecenter om du är osäker på var du ska installera produkten.

Elektrisk anslutning

• Kontrollera att nätspänningen och nätfrekvensen överensstämmer med produktens märkdata som anges på typskylten före anslutning till ett eluttag.
• Produkten måste jordas. Nätkabelns stickkontakt är försedd med en kontakt

TEKNISK INFORMATION

Tekniska data

Inbyggnadsmått
Höjd	mm	1780
Bredd	mm	560
Djup	mm	550

för detta ändamål. Om nätspänningsmatningen inte är jordad, kontakta en kvalificerad elektriker för att ansluta produkten till en separat jord enligt gällande bestämmelser.

• Tillverkaren ansvarar inte för skador orsakade av att ovanstående säkerhetsåtgärder inte har följts.
• Denna produkt uppfyller kraven enligt EEG-direktiven.

Ventilationskrav

Luftflödet bakom produkten måste vara tillräckligt.

FÖRSIKTIGHET! Se monteringsanvisningarna för installationen.

Nätspänning	Volt	230 - 240
Frekvens	Hz	50

Teknisk information finns på typskylten som sitter på insidan eller utsidan av produkten och på energietiketten.

MILJÖSKYDD

Återvinn material med symbolen ⚙. Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte produkter märkta

med symbolen 📄 med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.
