Produkttyp	Köksfläkt
Märke	Cylinda
Modell	NOVA TREND R RF
Installationstyp	Väggmonterad
Bredd	60 cm
Djup	50 cm
Höjd	100 cm (min) - 150 cm (max)
Vikt	12 kg
Strömförsörjning	220-240 V, 50 Hz
Motoreffekt	200 W
Utsugskapacitet	600 m³/h
Ljudnivå	65 dB(A)
Antal hastigheter	3 hastigheter + intensiv
Kontrolltyp	Skjutreglage
Belysning	LED, 2 x 1.5 W
Fettfilter	Aluminiumnät, tvättbart
Kolfilter	Valfritt, utbytbart
Avluftsdiameter	150 mm
Energiklass	A+
Säkerhetsfunktioner	Termisk frånkoppling, automatisk avstängning
Reservdelar	Filter (fett & kol), LED-lampor
Reparationsindex	8,0 / 10

Vanliga frågor - NOVA TREND R RF Cylinda

Hur installerar jag Cylinda NOVA TREND R RF köksfläkt?

Installationen bör utföras av en kvalificerad fackman. Se till att fläkten är säkert monterad på väggen på rätt höjd ovanför spishällen: vanligtvis 65-75 cm för gasspis och 55-65 cm för elektrisk. Avluftskanalen ska ledas utomhus eller anslutas till ett recirkulationskit.

Hur ofta ska jag rengöra fettfiltret?

Rengör aluminiumnätets fettfilter varje månad eller vid behov, beroende på användning. Det kan tvättas för hand med varmt såpvatten eller i diskmaskin. Se till att det är helt torrt innan det sätts tillbaka.

Hur byter jag kolfilter?

Om den används i recirkulationsläge, byt ut kolfiltret var 3-6:e månad. Ta bort fettfiltret, skjut sedan ut det gamla kolfiltret och sätt i ett nytt. Se till att filtret är korrekt placerat innan du sätter tillbaka fettfiltret.

Vad ska jag göra om fläkten inte suger ordentligt?

Kontrollera om fettfiltret är igensatt och rengör det vid behov. Se till att avluftskanalen inte är blockerad eller knäckt. Kontrollera även om kolfiltret (om det används) behöver bytas. Om problemet kvarstår, kontrollera motorn och fläkten för hinder.

Hur byter jag LED-lampan?

LED-lamporna är integrerade och kan kräva professionell byte. Om ljuset slutar fungera, kontakta Cylinda support eller en kvalificerad tekniker. Försök inte byta LED-modulen själv om det inte anges i manualen.

Kan jag använda fläkten utan avluftskanal?

Ja, fläkten kan användas i recirkulationsläge genom att installera ett valfritt kolfilter. Luften filtreras och återförs till köket. Se till att kolfiltret installeras korrekt och byts regelbundet.

Vilken ljudnivå har fläkten?

Ljudnivån varierar beroende på hastighet: cirka 50-65 dB(A). Det intensiva boostläget kan vara högre. För tystare drift, använd lägre hastigheter.

Hur parar jag fjärrkontrollen?

Denna modell kommer vanligtvis inte med fjärrkontroll. Om din enhet har en, se manualen för parkopplingsinstruktioner. Vanligtvis innebär det att man sätter i batterier och trycker på en parkopplingsknapp på fläkten.

Vad ska jag göra om fläkten stängs av oväntat?

Fläkten har en automatisk avstängningssäkerhetsfunktion som aktiveras om den överhettas. Låt motorn svalna och kontrollera om det finns hinder. Om det fortsätter, kontakta kundservice.

Var hittar jag reservdelar?

Reservdelar som fettfilter, kolfilter och LED-lampor kan köpas från Cylinda auktoriserade återförsäljare eller online. Använd modellnumret NOVA TREND R RF för att säkerställa kompatibilitet.

BRUKSANVISNING NOVA TREND R RF Cylinda

Tack för att du har valt denna förstklassiga köksfläkt tillverkad av Cylinda. Läs igenom denna bruksanvisning noga. Här finns viktig information som hjälper dig installera och använda köksfläkten korrekt, vilket i sin tur ger pålitlig drift i lång tid framöver.

Symbolerna som används i bruksanvisningen betyder följande:

Viktig information om korrekt användning av köksfläkten och om din säkerhet.

Modell ansluten till ventilationskanal

Miljöinformation

Läs igenom denna bruksanvisning noga innan du börjar använda köksfläkten!

Denna bruksanvisning gäller följande produkter:

Nova Trend R E 90 043 93, E 90 043 94, E 90 043 95

Astro Trend Ö E 90 043 41

Triton Trend Ö E 90 043 58

Nova Trend Ö E 90 043 48

Kåpans utseende kan skilja sig från illustrationerna i bruksanvisningen. Anvisningarna för användning, underhåll och installation är dock desamma för samtliga modeller. Följ noga anvisningarna. Vi frånsäger oss allt ansvar för eventuella problem, skador eller bränder till följd av att denna bruksanvisning inte har följts. Köksfläkten är endast avsedd för användning i privata hushåll.

! Spara denna bruksanvisning för framtida användning. Kom ihåg att låta bruksanvisningen medfölja köksfläkten i händelse av försäljning, överlåtelse eller flyttning.

! Läs noga igenom anvisningarna. De innehåller viktig information om installation, användning och säkerhet.

! Utför inte elektriska eller mekaniska ändringar på produkten eller utsuget.

Observera: Delarna märkta med symbolen "(*)" är valfria tillbehör som endast ingår i leveransen av vissa modeller eller är delar som kan köpas till och inte ingår i leveransen.

Se sidan 6 för teknisk ritning till din produkt.

Före installation

VAR FÖRSIKTIG

VARNING!

Anslut inte köksfläkten till elnätet förrän installation har slutförts.

Bryt strömmen till köksfläkten före all form av rengöring eller underhåll genom att dra ur stickkontakten eller stänga av huvudbrytaren.

Bär alltid arbetshandskar vid installation och underhåll.

Denna köksfläkt är inte avsedd för användning av barn eller personer med nedsatt fysisk eller psykisk funktionsförmåga, eller som saknar erfarenhet och kunskap, såvida inte de övervakas eller har instruerats i användningen av köksfläkten av en person som ansvarar för deras säkerhet.

Denna köksfläkt är avsedd att användas av vuxna. Barn bör hållas under uppsikt så att de inte leker med köksfläkten.

Använd aldrig kåpan utan korrekt monterat galler!

Kåpan får ALDRIG användas som avställnings-/stödyta om det inte anges särskilt. Lokalen där köksfläkten är installerad måste vara väl ventilerad om köksfläkten används tillsammans med spis och annan utrustning som drivs av gas eller annat bränsle.

Köksfläktens ventilationskanal får inte vara ansluten till ett ventilationssystem som används för annat ändamål, t.ex. skorstenskanal eller rökkanal.

Undvik öppen eld och flambering under spiskåpan.

Öppen eld förstör filtren och utgör en brandrisk och måste därför undvikas under alla omständigheter.

Mat som tillagas i matfett ska övervakas konstant så att matfettet inte överhettas och börjar brinna.

Delar av kåpan kan bli varma vid användning av spisen.

Följ alltid myndigheternas gällande tekniska föreskrifter och säkerhetsföreskrifter för utsläpp av förorenad luft.

Kåpan måste rengöras regelbundet på både in- och utsidan (MINST EN GÅNG I MÅNADEN).

Rengöringen ska utföras enligt underhållsanvisningarna i denna bruksanvisning. Underlåtelse att följa anvisningarna för rengöring av kåpan och filtren kan medföra brandrisk.

Använd inte köksfläkten eller lämna den inte utan uppsikt om lampan inte är korrekt monterad. Annars finns det risk för elektriska stötar.

Vi frånsäger oss allt ansvar för fel, skador och bränder orsakade av köksfläkten till följd av att bruksanvisningen inte har följts.

Denna köksfläkt är märkt i enlighet med EU:s direktiv 2002/96/EG om insamling och återvinning av elektriska och elektroniska produkter (WEEE). Genom att kassera köksfläkten korrekt förhindrar du eventuella negativa konsekvenser för miljön och människors hälsa, som annars kan uppstå vid felaktig avfallshantering av denna produkt.

Symbolen på produkten, eller i dokumenten som medföljer produkten, betyder att denna produkt inte får slängas i de vanliga hushållssoporna utan ska lämnas in på en återvinningsstation för elektriska och elektroniska produkter. Kasseringen måste ske i enlighet med gällande föreskrifter för avfallshantering.

Kontakta kommunen eller återförsäljaren för ytterligare information om insamling och återvinning av denna produkt.

Härmed försäkrar tillverkaren att denna produkt överensstämmer med följande EU-direktiv:

• lågspänningsdirektivet 2006/95/EG
• direktivet om elektromagnetisk kompatibilitet 2004/108/EG

Minsta tillåtna avstånd från spishällen upp till köksfläktens nedersta del är 50 cm vid elspis och 65 cm vid gasspis eller kombinerad gas- och elspis. Om installationsanvisningarna för en gasspis anger ett större avstånd gäller det större avståndet.

ELANSLUTNING

Kontrollera att nätspänningen överensstämmer med den angivna spänningen på köksfläktens typskylt. Om köksfläkten är försedd med en stickkontakt ska den anslutas till ett eluttag som uppfyller gällande föreskrifter och som är lättåtkomligt. Om köksfläkten inte är försedd med en stickkontakt (anslutning direkt till elnätet), eller om eluttaget är svåråtkomligt efter installationen av köksfläkten, ska det installeras en tvåpolig brytare som fungerar som överströmsskydd och bryter strömmen i händelse av att gränsvärdena överskrids. Brytaren ska installeras i enlighet med anvisningarna.

Varning! Kontrollera alltid att huvudkabeln är korrekt monterad innan du ansluter köksfläkten till elnätet och kontrollerar dess funktion.

Köksfläkten är försedd med en specialkabel. Om kabeln är skadad, ska du skaffa en ny från vår tekniska avdelning.

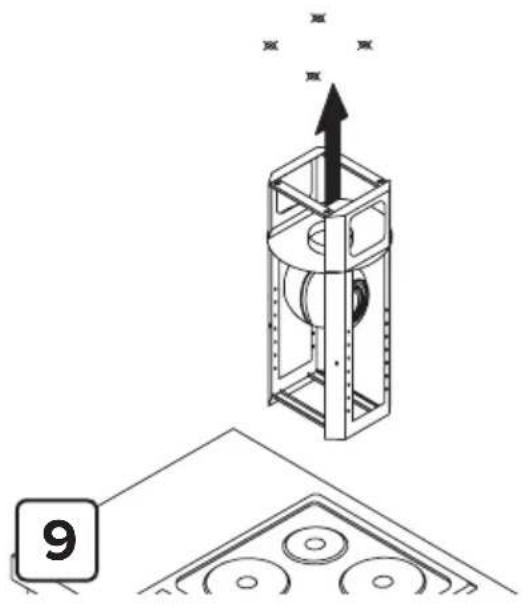

Viktigt att en behörig installatör kontrollerar att väggen/taket tål upphängning av en köksfläkt och klarar dess vikt.

Fästanordningarna för infästning i väggen ingår inte.

Kakla inte in eller foga köksfläkten mot väggen med cementbruk eller påliggande montering.

Denna köksfläkt är avsedd att anslutas till ventilationskanal eller användas med kolfilter (återcirkulation). Modellerna utan fläktmotor kan endast fungera om de är anslutna till en ventilationskanal och måste anslutas till ett externt utsug (ingår ej i leveransen).

Anslutningsanvisning medföljer det externa utsuget.

På modeller anslutna till ventilationskanal leds osen från spisen ut i det fria via ett särskilt rör anslutet ovanpå kåpan med en fläns.

Observera! Utblåsröret ingår inte i leveransen utan måste köpas separat.

Utblåsrörets diameter måste vara densamma som flänsens. När utblåsröret dras horisontellt måste det ha en lätt lutning (ca 10°) uppåt för att luften lätt ska ledas ut ur rummet. Observera! Om köksfläkten är försedd med ett aktivt kolfilter måste det tas bort.

Anslut köksfläkten till ventilationshålet i väggen med en anslutningsfläns med en diameter som passar luftutloppet. Rör och ventilationshål i väggen med mindre diameter försämrar fläktens prestanda och ökar bullret avsevärt.

Vi frånsäger oss allt ansvar för problem och fel som uppstår vid användning av felaktiga diametrar.

Använd kortast möjliga kanal.

Använd en kanal med så få böjar som möjligt (maximal vinkel på böj: 90°).

Undvik drastiska ändringar av kanalens tvärsnitt.

Använd en kanal som är så slät som möjligt på insidan.

Kanalen måste vara tillverkad av certifierat material.

Den här modellen suger in luften från köket, filtrerar den och skickar sedan ut luften i köket igen. För att köksfläkten ska fungera korrekt måste ett filter (eller flera filter) installeras. Filtret innehåller aktivt kol som renar luften och kan köpas hos närmaste återförsäljare. Filtret filtrerar bort fett och os från luften innan den skickas tillbaka ut i köket via gallret upptill.

Köksfläkten styrs via manöverpanelen. Manöverpanelens utseende varierar beroende på vilken modell du har köpt.

Modell ansluten till ventilationskanal

1. – Minska hastigheten
2. Öka hastigheten
3. Display
4. Timer
5. Tända/släcka lamporna

Viktigt! Tryckknapparna på Nova Trend R-modellerna är placerade i en lodrät rad. Funktionerna som beskrivs ovan är dock desamma.

Touchkontrollpanel

1. Minska hastigheten/stänga av

Den här knappen används för att minska motorns hastighet. Håll knappen intryckt för att stänga av köksfläkten.

2. Öka hastigheten/starta

Om fläkten är avstängd ska du trycka på den här knappen för att starta motorn på den lägsta hastigheten.

När du trycker på den här knappen medan köksfläkten är igång ökar hastigheten ett steg för varje tryck (upp till hastighet 4).

Motorns hastighet visas på LED-displayen. Siffran på displayen motsvarar motorhastigheten (d.v.s. "1" anger hastighet 1, "2" anger hastighet 2 etc.).

3. LED-display

Anger köksfläktens aktuella funktion/driftläge.

4. Timer

Möjliggör automatisk avstängning av köksfläkten.

5. Tända/släcka lamporna

Timer: Det går att förprogrammera automatisk avstängning av köksfläkten efter allt mellan 10 till 90 minuter, med 10-minutersintervall.

- För att aktivera programmeringen ska du starta motorn med "+"-knappen och ställa in den på önskad nivå. Tryck sedan på knappen igen för att aktivera programmeringen av avstängningstiden. Siffran 0 blinkar på displayen, vilket betyder att programmeringsläget har aktiverats.

- Välj tidpunkt för automatisk avstängning med "+"-knappen. Den siffra som visas på displayen, och som ökas i 10-minutersintervall, anger hur länge det dröjer innan fläkten stängs av (t.ex. 1 = 10 minuter, 2 = 20 minuter, 3 = 30 minuter etc.).

- När du har ställt in hur länge det ska dröja innan fläkten stängs av, bekräftar du det genom att trycka på timerknappen. Displayen slutar blinka och visar tidigare vald hastighet och den blinkande punkten bredvid hastighetsindikationen signalerar nedräkningen av tiden till den automatiska avstängningen. Du kan avaktivera den automatiska avstängningen genom att trycka på timerknappen igen under nedräkningen.

Observera: Du måste avsluta programmeringen inom 20 sekunder, annars återgår köksfläkten till normal drift.

OBSERVERA! Före all form av underhåll ska strömmen till köksfläkten brytas via huvudbrytaren och säkringen ska tas ur. Om köksfläkten är ansluten till elnätet via stickkontakt och eluttag måste kontakten dras ur uttaget.

Rengör spiskåpan regelbundet (minst lika ofta som du rengör fettfiltren) både in- och utvändigt. Använd en fuktad mjuk trasa med lite neutralt rengöringsmedel. Använd inte repande medel. ANVÄND INTE ALKOHOL.

VARNING: Om spiskåpan inte rengörs enligt anvisningarna och fettfiltren inte byts ut finns det risk för brand.

Därför rekommenderar vi att du följer dessa anvisningar.

Tillverkaren frånsäger sig allt ansvar för skador på motorn eller brandskador orsakade av bristfälligt underhåll eller underlåtelse att följa ovanstående säkerhetsåtgärder.

Fettfilter

Byte av lampor

Fångar in fettpartiklar från matlagningen.

Fettfiltret måste rengöras en gång i månaden (eller när indikeringslampan för mättat filter tänds – om din fläktmodell är försedd med denna funktion). Diska filtret för hand eller i diskmaskin (med låg vattentemperatur och kort diskcykel) och använd endast milt diskmedel.

Om filtret maskindiskas kan det bli lätt missfärgat, men det påverkar inte dess filtreringsförmåga.

Lossa filtret genom att dra i snäpplåset.

Kontrollera om din köksfläkt är försedd med LED- eller halogenlampor. Det gör du lättast genom att se på fläktens energimärkning. Om lampans energiklass är B eller bättre är köksfläkten försedd med LED-lampor. I alla andra fall är köksfläkten försedd med halogenlampor.

Se sidan 9, figur 22. Plocka bort aluminiumfiltren (se figur 18, 19) och tryck sedan ner lampan uppifrån. Ta emot lampan underifrån med den andra handen. Koppla ur hela enheten och byt ut den mot en ny. Upprepa momenten i omvänd ordningsföljd för att sätta i den nya lampan.

VIKTIGT! Använd alltid samma typ av lampa som installerats av tillverkaren. Om du är osäker på vilken typ av lampa det ska vara, kan du kontakta närmaste Cylindaåterförsäljare.

Bästa kund,

• Problembeskrivning - Namn och adress • Ditt telefonnummer

Våra tekniker är specialutbildade på Cylindaprodukter och vi använder bara originalreservdelar.
