BRUKSANVISNING SIB7162KVE Cylinda

Läs hela bruksanvisningen innan du börjar använda spisen. Då lär du dig använda och sköta den rätt från början.

Läs hela bruksanvisningen innan du börjar använda spisen. Då lär du dig använda och sköta den rätt från början!

Innehållsförteckning

sid

Säkerhetsanvisningar....4

Innan du använder spisen första gången 6

Fakta om induktionshällen 7

Digitalt ur....18

Ugnen och dess funktioner....22

Justera in spishöjd....36

OBS!

Elinstallationen måste utföras av en behörig elinstallatör.

Spisen är endast avsedd för hushållsbruk. Vid felanvändning finns risk för skador.

Kassering av förbrukade produkter

När produkten är förbrukad får den inte kasseras som vanligt avfall, utan man bör överlämna den till en organisation som återvinner elektriska och elektroniska produkter. På produkten, bruksanvisningen eller förpackningen finns en symbol som visar att förbrukad produkt ska lämnas till återvinning.

Material som används för tillverkning av produkten kan återvinnas enligt lämplig beteckning. Genom återvinning av materialet i den förbrukade produkten bidrar man till ett stärkt miljöskydd.

Kontakta din kommun för uppgifter om var i din kommun det finns organisationer som tar hand om förbrukade produkter.

SÄKERHETSANVISNINGAR

Obs. Hällen och dess åtkomliga delar blir varma under användning. Undvik att röra vid kokzonerna eftersom de kan vara heta. Låt inte barn under 8 år använda spisen utan vuxens uppsikt.

Spisen får inte användas av personer (inklusive barn under 8 år) med nedsatt fysisk eller mental förmåga, eller som saknar erfarenhet och kunskap om dess användning, utom om de övervakas eller har instruerats av den som ansvarar för deras säkerhet. Barn får inte leka med spishällen. Låt inte barn rengöra eller använda spisen utan att ha uppsikt över dem.

Obs. Ha alltid uppsikt över spisen om du lagar mat i olja eller fett, annars kan faror uppstå och det finns risk för eldsvåda. Risk för torrkokning finns även när man kokar. Håll uppsikt över spisen!

Försök ALDRIG släcka elden med vatten. Dra ut spisens kontakt från väggen och kväv lågorna med ett lock eller en brandfilt.

Obs. Brandrisk: Använd inte spishällen som förvaringsplats.

Obs. Om hällens yta har spruckit ska du stänga av strömmen för att undvika risken för elstötar.

Obs. Elinstallationen måste utföras av en behörig elinstallatör.

Spisen är endast avsedd för hushållsbruk. Vid felanvändning finns risk för skador.

SÄKERHETSANVISNINGAR

Lägg inte metallföremål som knivar, gafflar, skedar, och lock på hällens ovansida eftersom de kan bli heta. Spisen är inte avsedd att styras med hjälp av en extern timer eller en separat fjärrkontroll. Stäng av spisen när du har använt den. Lita inte enbart på spisens funktion att känna av kokkärl.

Ugnen är mycket het vid användning och en stund efter att den stängts av.

När man använder ugnen, blir några delar heta.

Obs. Använd inte starka rengöringsmedel eller vassa metallföremål när du rengör spisens glasytor. Ytan kan repas, vilket kan orsaka sprickor i glaset.

Obs. Vid byte av glödlampan i ugnen måste spisen stängas av med huvudströmbrytaren. Det får inte finnas någon strömtillförsel till spisen när lampan byts.

Använd inte utrustning som rengör med ånga när du rengör spisen.

Täck inte ugnens botten, sidor eller galler med aluminiumfolie på grund av att emaljen kan skadas. Om du täcker ugnens tillbehör, t.ex. plåtar, i ugnens botten med folie kan den börja brinna eller orsaka värmeskador på köksmöbler den är installerad i.

Installation

Montera tippskydd (sid 35)

Tippskyddet är till för att spisen inte ska kunna välta. Exempelvis ska inte ett barn kunna stiga upp på ugnsluckan och tippa spisen. Om det finns småbarn i familjen bör även ett hällskydd monteras.

OBS! Tänk på att tippskyddet sätts ur funktion när spisen dras fram, t.ex. vid städning. Ha extra uppsikt över barnen för att undvika olyckor.

OBS!

Vi förbehåller oss rätten till tekniska förändringar.

Hur tippskyddet ska monteras framgår av instruktionen på sidan 35.

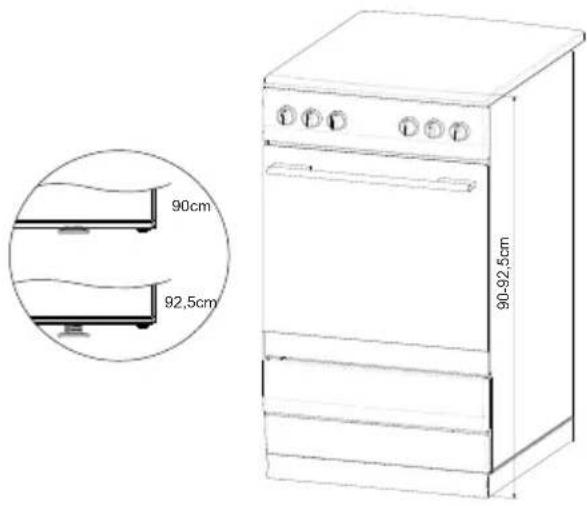

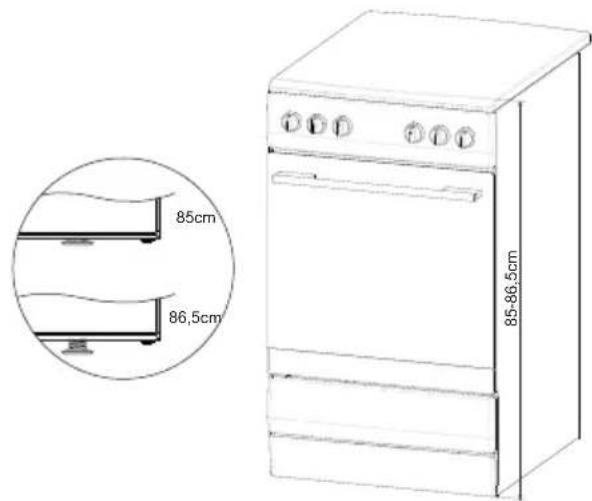

Spisen måste stå jämnt!

Detta är viktigt både för stekresultat och vid bakning. De fyra justerbara fötterna skruvas när man när förvaringslådan för plåtar tagits ut. Kontrollera med ett vattenpass, eller vattenfylld stekpanna.

En ytterligare justering kan behövas efter en tid då golvbeläggningen kan sätta sig.

Innan Du börjar använda spisen

Ta bort skyddsfilmen från teleskopskenorna.

Rengör spisen med fuktig trasa och eventuellt lite såpa eller milt diskmedel. Skölj och torka torrt. Värm ugnen efter rengöringen med över- och undervärme till 250° i ca 30 minuter. Det os som uppstår vid uppvärmningen är ofarligt, men bör ändå vädras ut.

Använd spisen energiklokt!

Använd kärl i lämpliga storlekar för plattorna. Hellre något för stort kärl, än att ha ett kärl som inte täcker plattan.

Sätt på locket på kastruller och grytor så spar du energi. Det är också smart att stänga av plattan lite i förtid och låta det koka färdigt med hjälp av eftervärmen.

Infällbara vred

Spisen är utrustad med infällbara vred. För att välja en funktion, gör följande:

• Tryck försiktigt in vredet och släpp. • Välj den önskade funktionen.

Bakre höger kokzon med boosterfunktion ∅ 210

Bakre vänster kokzon med boosterfunktion ∅ 160

Främre vänster kokzon med boosterfunktion ∅ 210

Främre höger kokzon med boosterfunktion ∅ 160

1. Till-/från-sensor
2. Sensor för att öka värmen
3. Indikator för kokzon
4. Sensor för att minska värmen
5. Sensor för att välja kokzon
6. Timersensor
7. Barnlåssensor
8. Timer kontrollampa
9. Barnlås kontrollampa
10. Timer

Hur induktionsfälten fungerar

En elektrisk generator matar en spole som finns inne i anordningen. Spolen skapar ett magnetiskt fält som gör att när man placerar ett kokkärl på plattan, så tränger sig induktiv ström in i kärlet. Strömmen gör kokkärlet till värmesändare medan hällen förblir sval.

Systemet förutsätter att man använder kokkärl vars botten är mottaglig för inverkan av magentiskt fält.

Generellt har induktiv teknologi två fördelar:

• det är möjligt att utnyttja värmen maximalt eftersom den emitteras endast med hjälp av en kastrull,
• Värmetröghet förekommer inte, då kokningen börjar automatiskt när man placerar ett kokkärl på plattan och avslutas genast när man tar bort kärlet från plattan.

Skyddsanordningar:

Om hällen installerats och används på rätt sätt behöver man sällan några skyddsanordningar.

Fläkt: används för att skydda och kyla styr- och matningsenheter. Fläkten kan arbeta med 2 olika hastigheter och fungerar automatiskt. Fläkten arbetar när värmezoner är på och fungerar tills elsystemet svalnat.

Transistor: Temperaturen på de elektroniska delarna mäts ständigt med hjälp av en sond. Om värme ökar mot en riskgräns sänker systemet automatiskt värmeeffekten på en vär-

mezon eller stänger av värmezoner som finns närmast de uppvärmda elektroniska delarna.

Detektorer kokkärl: Detektor för kokkärl möjliggör att plattan arbetar och värmer. Små föremål placerade på värmeområde ( t ex. sked, kniv eller ring) kommer inte att betraktas som kokkärl och plattan kommer inte att sättas på.

Observera!

Personer med livsnödvändiga implantat (t.ex. pacemaker, insulinpump eller hörapparat) måste kontrollera så att de inte störs av induktionshällen (frekvensområdet för den är 20-50 kHz).

Detektor för kokkärl i induktionsområde

Detektor för kokkärl finns i plattor som innehåller induktionsområden. Under plattans arbetsgång påbörjar eller avslutar kokkärlsdetektorn värmeutvecklingen i en värmezon när kokkärl placeras på plattan eller när det tas bort från plattan. Det bidrar till energisparande.

• Om en värmezon används tillsammans med ett lämpligt kokkärl, visar displayen värmenivån.
• Induktion kräver att kokkärlen har en magnetisk botten.

Om inget kärl eller ett olämpligt kärl placerats på en värmezon ska siffran för värmeeffekt blinka. Värmezonen sätts inte på. Om ingen kokkärl detekteras inom 10 minuter, kommer inte kokplattan att sättas på.

För att aktivera en värmezon måste man vrida en motsvarande vred.

Obs! Kokkärlsdetektorn fungerar inte som värmeplattans huvudbrytare.

Lämpliga kokkärl för den induktiva zonen

Beteckning på kokkärl	Kolla om det finns en symbol på etiketten som säger att kokkärlet kan användas för induktionsplattor.
	Man ska använda magnetiska kokkärl (gjorda av emaljbleck, magnetiskt rostfritt stål, gjutjärn). Du kan kontrollera kokkärlets användbarhet genom att lägga en magnet på dess undersida.
Rostfritt stål	Får inte användas
	Med undantag av magnetiskt rostfritt stål
Aluminium	Får inte användas
Gjutjärn	Hög effektivitet
	Obs! Kokkärlen kan göra sprickor i plattan.
Emaljstål	Hög effektivitet
	Vi rekommenderar kokkärl med plan och tjock botten.
Glas Får inte användas
Porslin	Får inte användas
Kokkärl med koppar-botten	Får inte användas

Energin överförs på bästa sätt om diametern på kastrullen överensstämmer med kokzonens diameter.

Maximala och minimala diametermått anges i nedanstående tabell och beror på kärlets kvalitet.

Induktionskokzonen Diameter på botten av kastrullen för induktionshällen
Diameter (mm) Minimum (mm) Maximum (mm)
210 125 210
160 110 160

OBS!

Vid användning av kastruller med mindre bottendiametrar än de minimimått som anges ovan föreligger risk för att kokzonen inte fungerar.

Kontrollpanel

- Så snart hällen har anslutits till strömmen kommer alla displayer att lysas upp en kort stund. Din induktionshäll är då klar att använda.

- Induktionshällen har elektroniska touch-sensorfält som styrs genom att du trycker på dem med fingret under minst 1 sekund.

- När du trycker på ett sensorfält bekräftas detta med en ljudsignal.

Ställ inte föremål på sensorfälten (det kan utlösa ett fel). Håll alltid sensorfälten rena.

Sätta på hällen

För att sätta igång hällen trycker du under minst 1 sekund på till/från sensorn (1). Alla displayer (3) visar siffran "0".

Om inget av sensorfälten berörs inom 10 sekunder kommer hällen att stängas av.

Sätta på kokzoner

När du har startat hällen med till/från sensorn (1) väljer du kokzon (5) inom 10 sekunder.

1. När du har tryckt på en sensor för att välja kokzon (5) blinkar "0" på tillhörande display som visar värmeinställningen.
2. Ställ in önskad värme genom att använda sensorfälten "+" (2) eller "-" (4).

Om inget av sensorfälten berörs inom 10 sekunder efter det att hällen har startats kommer kokzonen att stängas av.

En kokzon är aktiv när displayen visar en siffra eller en bokstav. Detta anger att kokzonen är klar att ställa in eller för att ändra värmen.

Välja kokzonens värmeinställning

När kokzonens display (3) visar en blinkande "0" ställer du in önskad värme med sensorerna "+" (2) eller "-" (4).

Stänga av kokzonerna

• Kokzonen måste vara aktiv för att kunna stängas av. Displayen för värmeinställning blinkar.
• Stäng av kokzonen med till/från sensorn eller tryck på sensor (5) i 3 sekunder.

Stänga av spishällen

• Hällen är igång när minst en kokzon är aktiv.
• Tryck på till/från sensorn (1) för att stänga av hällen.

Om kokzonen fortfarande är varm kommer motsvarande display (3) att visa bokstaven "H" för att ange restvärme.

Boosterfunktion "P"

Boosterfunktionen ökar ∅ 210-220 mm kokzonens nominella effekt från 2000W till 3000 W,

för ∅ 160-180 mm kokzonen från 1200 W till 1400W,

För att aktivera boosterfunktionen väljer du en kokzon, ställer in värmen på "9" och trycker sedan på sensorfältet "+" (2) en gång till. Bokstaven "P" visas på displayen.

När du vill avaktivera boosterfunktionen trycker du på sensorfältet "-" (4) för att sänka värmeinställningen eller lyfter av kokkärlet från kokzonen.

Boosterfunktionen för 210 mm och 160 mm kokzonen är begränsad till 10 minuter. När boosterfunktionen har avaktiverats fortsätter kokzonen att fungera vid sin nominella effekt. Boosterfunktionen kan aktiveras på nytt om hållens elektronikkretsar och induktionsspole inte är överhettade.

Om kärlet lyfts av från kokzonen när boosterfunktionen är igång kommer den fortsatt att vara aktiv och nedräkningen fortsätter.

Boosterfunktionen stängs av automatiskt om hällens elektronikkretsar eller induktionsspole blir överhettade. Kokzonen är fortsatt igång med sin vanliga nominella effekt.

Kokzonerna är parvis ordnade lodrätt eller korsat, beroende på modell. Strömmen delas inom de parvis ordnade kokzonerna.

Om du försöker starta båda kokzonernas booster-funktion samtidigt överskrids den tillgängliga max. tillåtna strömförbrukningen. I så fall sänks värmeinställningen för den först startade kokzonen till den högsta nivån som är tillgänglig.

Barnlås

Barnlåset förhindrar barnen att använda hällen på ett olämpligt sätt. Hällen kan användas när barnlåset har lästs upp.

Barnlåsfunktionen kan ställas in när hällen är igång och när den är avstängd.

Starta/stänga av barnlåset

Håll sensorn (7) intryckt i 5 sekunder för att starta eller stänga av barnlåset. Kontrollampan (9) är tänd när barnlåsfunktionen är aktiv.

Barnlåsfunktionen förblir inställd tills den har lästs upp, även om spishällen har stängts av och sedan satts på igen. Barnlåset avaktiveras när du drar ut spishällens elkontakt.

Indikering av restvärme

Värmeenergi som är kvar i kokzonen efter matlagningen kallas restvärme. Hällen har två olika restvärmenivåer. När temperaturen i en kokzon är över 60 °C och kokzonen eller hela hällen stängs av, kommer kokzonens display att visa bokstaven "H". Bokstaven för restvärme kommer att visas så länge kokzonens temperatur överskrider 60 °C. När en kokzon har en temperatur på mellan 45 °C och 60 °C kommer dess display att visa bokstaven "h" för att ange en låg restvärmenivå. När kokzonens temperatur understiger 45 °C slocknar bokstaven som anger restvärme.

Rör inte vid kokzonen medan bokstaven för restvärme visas, risk för brännskador. Ställ heller inga föremål som inte tål värme på kokzonen!

Bokstaven "H" för restvärme kan inte visas under strömavbrott. Trots detta kan kokzonen fortfarande vara het!

Att begränsa funktionstiden

Induktionshällen har en timer för varje kokzons funktionstid för att öka effektiviteten. Den maximala funktionstiden är inställd efter den senast valda värmeinställningen

Om du inte ändrar värmeinställningen under en längre tid (se tabell), kommer kokzonen i fråga att stängas av automatiskt och restvärmeindikatorn aktiveras. Men du kan starta och använda separata kokzoner när du vill i enlighet med användaranvisningarna.

Inställning av tillagnings-värme	Maximal funk-tionstid (timmar)
U	8
1	8
2	8
3	5
4	5
5	5
6 1,5
7 1,5
8 1,5
9 1,5
P 0,16

Automatisk uppvärmningsfunktion

• Tryck på sensor (5) för att aktivera den valda kokzonen.
• Tryck sedan på "+" (2) eller "-" (4) för att ställa in önskad värme mellan 1 och 8 och tryck därefter på sensor (5) igen.
• Displayen visar omväxlande bokstaven A och värmeinställningen.

När boosterfunktionen har varit aktiv en viss tid kommer kokzonen att återgå till den inställda värmen, värmeinställningen visas på displayen.

Inställning av tillagnings-värme	Den automatiska uppvärmnings-funktionens varak-tighet (minuter)
	-
1 0,8
2 1,2
3 2,3
4 3,5
5 4,4
6 7,2
7	2
8 3,2

Om ett kokärl lyfts av från kokzonen och sedan ställs tillbaka innan uppvärmningstiden har gått kommer uppvärmningsfunktionen att återupptas och nedräkningen fortsätter.

Timer

Timerfunktionen underlättar matlagningen genom att du kan ställa in tillagningstiden. Den kan också användas som äggklocka.

Ställa in timern

Timerfunktionen underlättar matlagningen genom att du kan ställa in tillagningstiden. Den kan också användas som äggklocka.

• Tryck på sensorfältet för val av kokzon (5) och välj en kokzon. Siffran "0" blinkar.
• Tryck på sensorfältet "+" (2) eller "-" (4) för att ställa in önskad värme från 1 till 9.
• Aktivera sedan timern genom att trycka på (6) sensorerna inom 10 sekunder.
• Tryck på sensorfält "+" (2) eller "-" (4) för att ställa in önskad tillagningstid (01 till 99 minuter).
• Timerns kontrollampa (8) för aktuell kokzon är tänd.

Timerns nedräkning kan ställas in separat för alla kokzoner.

Om du har ställt in mer än en timer visas den kortaste tiden. Timerns kontroll-lampa (8) för aktuell kokzon blinkar.

Ändra timerns varaktighet

Timerns varaktighet kan ändras när som helst.

• Tryck på sensorfältet för val av kokzon (5) och välj en kokzon. Displayen blinkar.
• Aktivera sedan timern genom att trycka på (6) sensorerna inom 10 sekunder.
• Använd sensorfälten "+" (2) eller "-" (4) för att justera timerinställningen.

Kontrollera timerns varaktighet

Du kan när som helst kontrollera timerns återstående tid genom att trycka på sensor (6). Timerns kontrollampa (8) för aktuell kokzon blinkar.

Stoppa timern

En signal hörs när den inställda tiden har gått. Den tystas genom att du trycker på vilket som helst av sensorfälten. Om du inte trycker på något sensorfält kommer signalen att tystna efter 2 minuter.

Gör så här för att stoppa timern innan den inställda tiden är över:

• Tryck på sensorfältet för val av kokzon (5) och välj en kokzon. Displayen lyses upp.
• Håll därefter sensorn (6) intryckt i 3 sekunder eller justera varaktigheten med "+" (2) eller "-" (4) ner till "00".

Äggklocka

När ingen kokzon används kan timerfunktionen användas som en vanlig äggklocka.

Ställa in äggklockan

När hällen är avstängd:

• Starta hällen genom att trycka på till/från sensorn (1).
• Tryck sedan på sensor (6) för att aktivera äggklockan.
• Använd sensorfälten "+" (2) eller "-" (4) för att justera äggklockans inställning.

Stoppa äggklockan

När den inställda tiden är över hörs en ljudsignal som du kan stänga av genom att trycka på ett valfritt sensorfält. Om du inte trycker på något sensorfält kommer signalen att tystna efter 2 minuter.

Gör så här för att stoppa timern innan den inställda tiden är över:

• Håll därefter sensorn (6) intryckt i 3 sekunder eller justera varaktigheten med "+" (2) eller "-" (4) ner till "00"
• Äggklockans funktion påverkar inte hur kokzonerna fungerar.

Äggklockan nollställs när timerfunktionen aktiveras.

Varmhållning

Varmhållningsfunktionen gör att du kan hålla maten varm på en kokzon. Den valda kokzonen är igång på låg värme. Kokzonens värmeinställning justeras automatiskt så att matens temperatur håller ungefär 65 °C. Tack vare detta hålls maten varm så att den kan serveras utan att den fastnar i botten på kokkärlet. Den här funktionen kan också användas för att smälta smör eller choklad.

För att varmhållningsfunktionen ska fungera bäst, ska du använda ett plant kokkärl. Det gör att givaren som finns i kokzonen korrekt kan mäta bottentemperaturen.

Varmhållningsfunktionen finns på alla kokzonerna.

Eftersom det finns en risk för att mikroorganismer bildas, rekommenderar vi att du inte håller maten varm för länge. Därför stängs också varmhållningsfunktionen av efter 2 timmar.

Varmhållningsinställningen är en extra värmeinställning som kan ställas in mellan "0" och "1". Den indikeras på displayen med bokstaven "U".

Varmhållningsfunktionen aktiveras på samma sätt som beskrivs i avsnittet "Sätta på kokzoner".

Varmhållningsfunktionen stängs av på samma sätt som beskrivs i avsnittet "Stänga av kokzoner".

Digitalt ur

Observera!

För häll utrustad med elektronisk programväljare, ska displayen efter anslutning till nätet visa "0.00". Med programväljaren ställer man in aktuell tid. (Se bruksanvisning för programväljare).

Om man inte ställer in tiden ska ugnen inte fungera.

MENU - knapp för funktionsintervall

• knapp Plus

< - knapp Minus

- indikering produkt igång

- timer

- tillagningstid

→ | - sluttid

Ställ in aktuell tid

När du ansluter produkten till strömmen och efter ett strömavbrott blinkar 0.00 på den digitala displayen.

- Tryck på MENU och håll intryckt (eller tryck på < / > samtidigt) tills du ser på displayen och punkten under symbolen blinkar.

- Tryck på < / > inom 7 sekunder för att ställa in aktuell tid.

Spara den nya inställningen genom att vänta i cirka 7 sekunder efter att tiden har ställts in. Punkten under symbolen slutar blinka.

Du kan ändra tiden senare. För att göra det trycker du samtidigt på < / > och ändrar tiden medan punkten under symbolen blinkar.

Obs:

Du kan sätta igång ugnen när du ser symbolen på displayen.

Timer

Timern kan aktiveras när som helst, oberoende av de andra funktionernas status. Den kan ställas in från 1 minut till 23 timmar och 59 minuter. För att ställa in timern:

- Tryck på MENU, sedan blinkar på displayen,

- Ställ in timern med knapparna < / >. Displayen visar den inställda tiden och äggklockans symbol ⚠. När den inställda tiden har gått hörs en ljudsignal och ikonen ⚠ blinkar.

- Tryck på < / > och håll intryckt, eller på MENU för att stänga av ljudsignalen. Ljudsignalen stängs av och displayen visar aktuell tid efter cirka 7 sekunder.

Obs:

Om du inte trycker på någon knapp stängs ljudsignalen av efter cirka 7 minuter.

Tidsinställd funktion

Gör så här för att stänga av produkten efter en viss tid:

• Ställ funktionsvalsvredet och temperaturvalsvredet på önskad inställning.
• Tryck på MENU flera gånger tills displayen visar dur (duration, varaktighet) en kort stund och [→] symbolen blinkar.
• Ställ in önskad varaktighet från 1 minut till 10 timmar med < / > knapparna.

Den inställda varaktigheten sparas efter cirka 7 sekunder. Displayen visar den aktuella tiden och symbolen. Ugnen stängs av automatiskt när den inställda tiden har gått. Du hör en ljudsignal och symbolen och blinkar.

• Ställ ugnens funktionsvalsvred och temperaturvalsvred i avstängt läge.
• Tryck på < / > och håll intryckt, eller på MENU för att stänga av ljudsignalen. 🚪 och 🐵 stängs av och displayen visar aktuell tid efter cirka 7 sekunder.

Fördröjd tidsinställning

Om du vill ställa in produkten så att den stängs av efter en viss tid efter att den har varit igång ska du ställa in varaktigheten och en sluttid:

- Tryck på MENU flera gånger tills displayen visar dur (duration, varaktighet) en kort stund och [→] symbolen blinkar.

- Ställ in önskad varaktighet från 1 minut till 10 timmar med < / > knapparna.

- Tryck på MENU flera gånger tills displayen visar End en kort stund och symbolen blinkar.

- Tryck på MENU flera gånger tills displayen visar End en kort stund och symbolen blinkar.

- Ställ in sluttiden med < / > knapparna. Du kan ställa in en tid som är maximalt 23 timmar och 59 minuter senare.

- Tryck på MENU flera gånger tills displayen visar End en kort stund och symbolen blinkar. - Ställ in sluttiden med < / > knapparna. Du kan ställa in en tid som är maximalt 23 timmar och 59 minuter senare. - Ställ in funktionsvalsvredet och temperaturvalsvredet på önskade inställningar. Funktionerna och är aktiva. Produkten startar vid sluttid minus varaktighet (d.v.s. om varaktigheten är inställd på 1 timme och sluttiden är kl.14:00, kommer produkten starta kl. 13:00).

- Tryck på MENU flera gånger tills displayen visar End en kort stund och symbolen blinkar. - Ställ in sluttiden med < / > knapparna. Du kan ställa in en tid som är maximalt 23 timmar och 59 minuter senare. - Ställ in funktionsvalsvredet och temperaturvalsvredet på önskade inställningar. Funktionerna och är aktiva. Produkten startar vid sluttid minus varaktighet (d.v.s. om varaktigheten är inställd på 1 timme och sluttden är kl.14:00, kommer produkten starta kl. 13:00).

När tiden för varaktigheten är över stängs ugnen av automatiskt. Du hör en ljudsignal och displayen blinkar.

• Ställ ugnens funktionsvalsvred och temperaturvalsvred i avstängt läge.
• Tryck på < / > och håll intryckt, eller på MENU för att stänga av ljudsignalen. [→] och ← är avstängda och displayen visar aktuell tid efter cirka 7 sekunder.

Timer och tidsfördröjningsfunktionen kan avbrytas när du vill.

Timer och tidsfördröjningsfunktionen kan avbrytas när du vill.

Avbryta automatiska funktionsinställningar:

Tryck på < / > knapparna samtidigt.

Avbryta timerinställning:

• Tryck på MENU-knappen för att välja timern.
• Tryck på < / > knapparna samtidigt.

Ändra ljudsignal

Gör så här om du vill ändra ljudsignalen:

• Tryck på < / > knapparna samtidigt.
• Tryck på MENU upprepade gånger för att välja ton. Displayen blinkar: ton I.
• Välj tonen du vill ha med < / > knapparna: Använd > för att välja en inställning mellan 1 och 3. Använd < för att välja en inställning mellan 3 och 1.

Ställa in displayens ljusstyrka

Du kan ställa in displayens ljusstyrka från 1 till 9, där 1 är mörkast och 9 är ljusast. Ljusstyrkan gäller den inaktiva displayen, d.v.s. när du inte har rört vid en sensor på 7 sekunder.

Gör så här för att ställa in ljusstyrkan:

• Tryck på knapparna < / > samtidigt.
• Tryck på MENU flera gånger för att välja inställningen bri (brightness, ljusstyrka) — inställningarna kan göras i sekvensen ton och bri.
• Använd knapparna < / > för att ställa in önskad ljusstyrka:

Använd > för att välja en inställning mellan 1 och 9.

Använd < för att välja en inställning mellan 9 och 1.

Obs:

Displayens ljusstyrka är ljusast när den är aktiv, d.v.s. när du har rört vid en knapp de senaste 7 sekunderna.

Nattläge

Displayen är mörkare på natten mellan kl. 22:00 och 06:00.

Stektermometer

Justerings- och visningsintervall: 30°C till 99°C, upplösning: 1 °C, förinställt standardvärde: 80°C.

Stektermometer aktiveras automatiskt när temperaturen vid termometern är över 0 °C.

Obs:

Stektermometeruttaget skyddas av ett lock. Avlägsna uttagets lock för att kunna sätta in stektermometern.

Om stektermometern är ansluten, visar de två siffrorna till vänster den

faktiska temperaturen vid stektermometern medan de två siffrorna till höger visar det inställda värdet.

Om temperaturen är lägre än den lägsta inställningsbara temperaturen på 30°C, visas "30" i teckenfönstret. Om temperaturen är högre än den högsta inställningsbara temperaturen på 99°C, visas den högsta inställningsbara temperaturen i teckenfönstret. Efter anslutning av stektermometern startas programmet med det förinställda temperaturvärdet 80°C. Det inställda temperaturvärdet kan ändras så länge temperaturvärdena visas (men inte medan timern håller på att starta). Stektermometerns larm kan återställas genom tryckning på valfri knapp.

Ett aktivt program för stektermometern eller ett inställt larm kan återställas genom att stektermometern dras ur kontakten och trycka på en valfri knapp.

Vi rekommenderar att du använder köttermometern när du tillagar en större mängd kött (minst 1 kg).

Att använda köttermometer för tillagning av fjäderfä eller kött med ben rekommenderas inte.

När köttermometern inte används ska den tas bort ur uttaget och ut ur ugnen.

Obs:

Använd bara den köttermometer som medföljer enheten.

Kärntemperaturer vid användning av stektermometer

KÖTTYP KÄRNTEMPERATUR[°C]
GRISKÖTTFläskkarréKöttfärslimpa	85 - 9080 - 85
OXKÖTTOxstekRostbiffrödrosastektgenomstekt	90 - 9550 - 5565 - 7075 - 80
KALVSTEK85 - 90
LAMMSTEK 85 - 90
VENISON 80 - 85
FISK (HEL)t.ex. laxöring, torsk	80 - 85

Ugnen och dess funktioner

Symbolerna på ugnens funktionsvred har följande betydelse:

ECO uppvärmning

ECO varmluft är en optimerad funktion för att spara energi under tillagningen. Ugnsbelysningen är släckt när vredet står i detta läge.

Inre belysning

När vredet vrids till detta läge tänds belysningen inuti ugnen.

Varmluft och undervärme påslagna

Med denna vredinställning aktiveras både varmluftsfläkten och undervärme. Ugnen värms då upp underifrån. Lämpligt för tex pizza och pajer.

OBS! Om temperaturvredet ställs på noll används inställningen för kylning.

Fläkt samt övre- och nedre värmeelement

Denna funktion är lämplig vid bakning. Den fungerar som en traditionell ugn med fläkt (funktionen rekommenderas vid bakning).

Varmluft på

När denna funktion aktiveras startas en fläkt på bakre ugnsväggen.

Den sörjer för konstant och jämn luftcirkulation i ugnen.

Denna uppvärmningsmetod har följande fördelar:

- ugnen hettas upp snabbare och man

behöver inte förvärma den

• två nivåer kan användas samtidigt
• kötträtter förlorar mindre fett och

vätska under uppvärmning, vilket förbättrar smaken

- ugnen smutsas inte ner lika mycket

Du måste använda temperaturinställningen tillsammans med varmlufts-funktionen.

OBS! Om varmluftsfunktionen slås på samtidigt som temperaturvredet är inställt på noll, aktiveras endast fläkten. Denna inställning kan användas för att kyla ner maträtter eller själva ugnen.

Över- och undervärme påslagen.

Högsta temperaturer 250°C.

Om vredet ställs i detta läge värms ugnen upp på vanligt sätt.

Undervärme påslagen

Högsta temperaturer 200°C.

Grill på

Med denna inställning aktiveras grillen.

Intensivgrill (grill plus övervärme)

Maten grillas och värms uppifrån samtidigt.

På detta sätt blir temperaturen högre i ugnens övre del, så att den rostade maten blir mörkare till färgen. En praktisk inställning när tjocka bitar ska grillas

Varmluft och intensivgrill på

Grillen och fläkten körs samtidigt. Detta minskar grilltiden och förbättrar matens smak.

Upptining

Används vid tining av t.ex. bröd.

Förvärmning

Ring-värmeelement och grill.

Temperaturvredet

Ugnstemperaturen styrs av kontrollen på ugnens temperaturvred, försett med symbolen °C. Ugnsuppvärmningen slås av när vredet vrids till läge noll.

Följ alltid de råd som ges i receptet för det som ska bakas / tillagas!

Kontrollampor

Aktivering av ugnen signaleras genom att två kontrollampor börjar lysa – en gul och en röd. När den gula kontrollampan lyser betyder det att ugnen arbetar. När den röda kontrollampan släcks betyder det att ugnen nått inställd temperatur. Om det i receptet för en maträtt rekommenderas att maträtten ska placeras i en uppvärmd ugn ska man göra det först efter att den röda kontrollampan slocknat. Under bakning ska den röda lampan lysa och slockna en stund (för att bibehålla temperaturen i ugnsutrymmet). Den gula kontrollampan kan även lysa när vredet står i position "Ugnsbelysning på".

Bakning

Vänta till rätt temperatur uppnåtts i ugnen (kontrollampan släcks) innan Du placerar bakverket i ugnen.

Rätt gräddningstid

Följ de inställningar som står i receptet.

Var extra uppmärksam de första gångerna Du gräddar i den nya spisen, spisen kan troligen vara något snabbare än den Du hade tidigare. Tid, temperaturinställning och ugnsläge är de parametrar som inverkar på gräddningsresultatet.

Matlagning

Följ råden i receptet. Är det en maträtt Du gjort många gånger tidigare bör Du vara extra uppmärksam de första gångerna Du lagar den i den nya spisen!

Grillning

Följ råden i receptet. Placera det som ska grillas på gallret och sätt in grillgallret på den översta gejdern i ugnen. Skjut in långpannan på gejdern under, för att fånga droppande fett.

Placera inte aluminiumfolie på ugnens botten och väggar!

Värmestrålningen fungerar då inte på rätt sätt och det finns risk för att emaljen i ugnen skadas.

Förvaringslåda för tillbehör

I lådan kan långpanna, bakplåtar, grillgaller och andra tillbehör förvaras.

Ett stopp gör att lådan inte av misstag dras ut för långt.

Vill man ta ut lådan helt, t ex för rengöring, ska man dra till stoppet och sedan lyfta i framkant och dra ut den helt.

Lådan sätts tillbaka i omvänd ordning.

Se till att den kommer rätt i spåren på sidorna.

Bakning

• Vid bakning rekommenderas tabell 1, 1A.
• Bakparametrar är givna för 3 olika slags av värme: konventionell uppvärmning (övre och nedre värme-element), varmluftsfunktion, övre värme-element + fläkt.

Köttstekning

• Vid ugnsstek rekommenderas tabell 2. Stekparametrar är givna både för konventionell uppvärmning och för varmluft.
• Rekommenderade parametrar för kött, fisk och toast är sammanställda i tabell 3.
• Rekommenderade parametrar för grill med fläkt är sammanställda i tabell 4.

TABELL 1: Bakverk

Bakverk	Övre-och Nedre-Värmeelement		Varmluft		Ö-/N-Värmeelement+fläkt		Baktid[min.]
	Ugns-läge	Tempe-ratur[°C]	Ugns-läge	Tempe-ratur[°C]	Ugns-läge	Tempe-ratur[°C]
Bakning i plåtform
Sockerkaka/spräcklig	2	170-180	2	150-170	2	150-170	60-80
Sockerkaka	2	160-180	2	150-170	2	150-170	65-80
Tårtbotten	2-3	170-180	2-3	160-170	2-3	160-170	20-30
Mjuk sockerkaka	2	170-180					30-40
Mördegsbotten med. frukter			2-3	160-180	2-3	160-180	60-70
Cheesecake(påmördegsbotten)			2	140-150	2	140-160	60-90
Jästkaka	2	160-180	2	150-170	2	150-170	40-60
Matbröd (t.ex. fullkorn)	2	210-220	2	180-200	2	180-200	50-60
Bakning på ugnens bakplåtar
Mördegsbotten med. frukter	3	170-180	3	160-170	3	160-170	35-60
Fruktkaka(på jäst-eller smördeg)			3	160-170	3	160-170	30-50
Strösselkaka	3	160-170	3	150-170	3	150-160	30-40
Rulltårta	2	180-200					10-15
Pizza (på tunn botten)	3	220-240			3	200-220	10-15
Pizza (på tjock botten)	2	190-210			3	180-200	30-50
Små bakelser
Småkakor	3	170-180	3	150-160	3	150-160	10-25
2	Plåtar	--	1+3	140-150	--	--	25-35
Smördeg	3	180-190	3	170-190	3	170-180	18-25
Maräng	3	90-110			2	90-110	80-90
Petit-chouer			2	170-190	2	170-190	35-45

Vetebullar

75 g jäst

150 g margarin

5 dl mjölk (röd)

1/2 tsk salt

1½ dl socker

Kardemumma

900 g mjöl

Smula jästen och blanda med lite av mjölken. Smält margarinet och häll i resten av mjölken. Blanda alla ingredienser tills det blir en slät och smidig deg.

Låt degen jäsa 15 min. i bunken. Baka ut till små bollar, och lägg i formar. Låt jäsa i 30–40 min. på plåten. Pensla med vispat ägg och strö på pärlsocker.

Grädda 160-180°C övre- och nedre-värmeelement 30-40 min, eller 150-170°C varmluft 30-40 min.

Muffins

ca 20 st

1 sats Saftig sockerkaka eller 1 sats Fin sockerkaka

smaksatt med rivet citronskal

1 – 1 1/2 dl russin eller korinter

Ugnstemperatur:

övre- och nedervärmeelement 180-190°C

eller varmluft 160-170°C

Gräddningstid 10-20 min

Sätt på ugnen. Gör kaksmeten enligt något av förslagen, smaksätt i båda fallen med rivet citronskal. Blanda dessutom i russin eller korinter.

Placera muffinsformar – pappersformar på en plåt.

Fördela smeten i formarna, t ex med en matsked.

Grädda mitt i ugnen 10-20 min.

Rulltårta

3 ägg

1½ dl socker

2 dl vetemjöl

1 tsk bakpulver

1 msk vatten

Fyllning:

2 dl mos eller sylt eller 1 sats chokladsmörkräm

Gräddningstid: 10-15 min

Blir 20-24 skivor. Ugnstemperatur: övre- och nedervärmeelement 180-200°C

Lätt hopvispad, snabbt gräddad och hoprullad. Kan fyllas med t.ex. lättsockrat äppelmos, hallonsylt eller chokladsmörkräm.

Sätt på ugnen i god tid. Täck en plåt med smörgåspapper eller bakplåtspapper. Vispa ägg och socker pösigt. Blanda mjöl och bakpulver och rör ner det försiktigt tillsammans med vattnet. Bred ut smeten över papperet till ett jämnt lager. Grädda mitt i ugnen, 10-15 min i övre- och nedervärmeelement 180-200°C. Strö lite socker på kakan och stjälp upp den på ett smörgåspapper. Pensla ev. med lite kallt vatten och drag av papperet som kakan gräddats på. Bred på ett tunt lager mos eller sylt och rulla ihop. Eller låt kakan kallna under ett fuktat smörgåspapper, bred på chokladsmörkräm och rulla ihop den.

TIPS: Skär rulltårtan i ca 3 cm tjocka skivor, garnera dem med vispad grädde och frukt eller bär och servera som bakelser.

TABELL 1A: Bakverk

Bakverk	Övre-och Nedre-Värmeelement		Varmluft		Baktid [min.]
	Ugns-läge	Tempe-ratur [°C]	Ugns-läge	Tempe-ratur [°C]
Vetebullar	3	160-180	3	150-170	30-40
Muffins	3	180-190	3	160-170	10-20
Rulltårta	3	180-200	-	-	10-15

TABELL 2: Köttstekning

Kötträtt	Ugnsläge nerifrån		Temperatur °C		Stektid* [min.]
	Varmluft	Konventionell uppvärmning	Varmluft	Konventionell uppvärmning
Nöttkött
Rostbiff eller lättstekt („rare“)		3		250	ca 1 cm: 12-15
förvärmd ugn rosa („medium“)		3		250	15-25
förvärmd ugn genomstekt („well done“)		3		210-230	25-30
Stek	2	2	160-180	200-220	120-140
Fläsk kött
Stek	2	2	160-180	200-210	90-140
Skinka	2	2	160-180	200-210	60-90
Filé		3		210-230	25-30
Kalvkött	2	2	160-170	200-210	90-120
Lammkött	2	2	160-180	200-220	100-120
Rådjurskött	2	2	175-180	200-220	100-120
Fågel
Kyckling	2	2	170-180	220-250	50-80
Gås (omk. 2 kg)	2	2	160-180	190-200	150-180
Fisk	2	2	175-180	210-220	40-55

*Rekommendationer i tabell 2 gäller för 1 kg köttportion. Stekning av stora köttbitar är att föredra men stektid för varje nästa 1 kg är 30–40 min. extra. Vänd upp och ner på köttbiten efter halva stektiden. Viktigt: använd endast kärl som är godkända för ugn.

TABELL 3: Grill

Maträtt	Ugnsläge nerifrån	Temperatur [°C]	Stektid [min.]
			Den ene sida	Den andra sida
Fläskkotlett	4	220	8-10	6-8
Fläskfärs	3	220	10-12	6-8
Köttspett	4	220	7-8	6-7
Korv	4	220	8-10	6-8
Rostbiff (omk. 1kg)	3	220	12-15	10-12
Kalvkotlett	4	220	8-10	6-8
Kalvstek	4	220	6-8	5-6
Lammkotelett	4	220	8-10	6-8
Halv kyckling (ca 500g)	3	220	25-30	20-25
Fiskfile	4	220	6-7	5-6
Forell (omk. 200 – 250g)	3	220	5-8	5-7
Toast	4	220	2-3	2-3

TABELL 4: Fläkt + grill

Maträtt	Vikt [kg]	Ugnsläge nerifrån	Temperatur [°C]	Stektid [min.]
Fläskstek	1,0	2	170-190	80-100
	1,5	2	170-190	100-120
	2,0	2	170-190	120-140
Lammkött	2,0	2	170-190	90-110
Rostbiff	1,0	2	180-190	30-40
Kyckling	1,0	2	180-190	50-60
Anka	2,0	1-2	170-190	85-90
Gås	3,0	1	140-160	110-130
Kalkon	2,0	2	180-190	110-130
	3,0	1-2	160-180	150-180

Under stekning bör även steksky eller varmt saltvatten hållas över köttet ett antal gånger.

TABELL 5: Rekommenderad inställning för ECO uppvärmning

Maträtt Ugnsfunktioner Temperatur		[°C]	Ugnsläge nerifrån	Stektid [min.]
Sockerkaka/spräcklig		180 - 200 2 - 3	50 - 70
Sockerkaka		180 - 200 2 50	- 70
Fisk		190 - 210 2 - 3	45 - 60
Nöttkött		200 - 220 2 90	- 120
Fläsk kött		200 - 220 2 90	- 160
Kyckling	[5CBW]	180 - 200 2 80	- 100

ECO uppvärmning är en optimerad funktion för att spara energi under tillagningen.

Du kan inte förkorta tillagningstiden genom att ställa in en högre temperatur, vi rekommenderar inte att du förvärmer ugnen.

Ändra inte temperaturinställningen under tillagning och öppna inte ugnsluckan.

Rätt och regelbunden skötsel av en ugn med avseende på rengöring och underhåll förlänger livslängden.

Regelbundet underhåll Användaren bör se till följande: - Att hålla ugnen och dess omgivning ren.

OBS! Se till att ugnen är avslagen och att samtliga vreden är ställda i läge "0". Rengöringen skall påbörjas först när ugnen är kall.

Byte av lampa i ugnen

Slå av huvudströmbrytaren eller skruva ur säkringarna, då spisen måste göras strömlös innan byte av lampan sker. Ta ur den trasiga lampan och ersätt den med en ny, (G9, 25 W ugnslampa). Dra ut halogenlampan, håll i den med en duk eller ett papper.

OBS! Var noga med att inte beröra halogenlampan direkt med fingrarna!

Ugnsfalsar

Ugnen är utrustad med uttagbara ugnsstegar. För att ta ut dem för rengöring ska man dra ut fästet som finns i fronten och därefter dra ut stegen och avlägsna det bakre fästet. Efter att ha rengjort stegen ska man placera dem i ugnens hål och trycka ner dem i fästet.

Rengör ugnens teleskopiskt utdragbara skenor och bakplåtar med varmt vatten och tvål, torka noggrant. Montera teleskopiskt utdragbara skenorna genom att fästa dem på ugnens skenor.

Tack vare den särskilda emaljbeläggningen på sidorna kan ugnen till en viss grad rengöra sig själv från matrester, fettstänk o.s.v., förutsatt att dessa inte torkat in eller bränt fast. I samband med detta ska ugnen värmas upp i cirka 1 timme vid 250°C, varvid matrester, fettstänk och liknande förbränns i stor utsträckning. Eftersom självrengöring kräver extra energi bör du alltid först undersöka hur och hur mycket ugnen är nedsmutsad.

En ugn som bara är lite smutsig kan rengöras vid lägre temperaturer.

Vid kraftig nedsmutsning kan det hända att ugnen inte blir ren förrän den använts flera gånger.

Rester av kryddor och liknande kan avlägsnas med en mjuk borste eller en torr trasa.

Starkt färgande matvaror kan eventuellt förorsaka en svag missfärgning av den katalytiska emaljen; detta påverkar dock inte den självrengörande funktionen. När ugnen har använts några gånger kommer dessa fläckar att försvinna igen.

Eftersom den katalytiska emaljen är mycket känslig får den aldrig behandlas med ugnsspray eller aggressiva skurmedel. Dessa ger upphov till skadliga beläggningar!

För att bättre komma åt ugnsutrymmet i samband med rengöring kan man ta bort ugnsluckan. För att göra detta ska man öppna luckan och dra upp en säkerhetsspärr som finns i gångjärnen (fig. A). Därefter ska man trycka till luckan lite, lyfta och ta ut den framåt. För att montera luckan i ugnen ska man göra i omvänd ordning. Vid återmontering av luckan ska man se till att en utskärning som finns på gångjärnen placeras på gångjärnens infästning på rätt sätt. Efter att luckan återmonterats ska man ovillkorligen dra ner säkerhetsspärren. Om man inte drar ner den, kan det orsaka skada på gångjärnen vid försök att stänga luckan.

Uppdragning av säkerhetsdelar till gångjärn

1. Använd en stjärnskruvmejsel för att skruva loss skruvarna på luckans övre list (fig. B).
2. Använd en vanlig skruvmejsel för att försiktigt lirka loss luckans övre list på sidorna (fig. B, C).

1. Därefter kan glasskivan tas bort (fig. D).

Viktigt! Risk för att glaspanelens fäste skadas. Lyft inte glaset, utan dra försiktigt ut det.

Efter rengöring upprepas beskrivningen i omvänd turordning.

Barnlås

Ugnsluckan har ett barnlås som hindrar att barn kan öppna luckan. När produkten levereras från tillverkaren är barnlåset aktiverat.

Barnlåset är upplåst så att du kan öppna luckan.

Barnlåsfunktionen är fortfarande aktiverad och luckan låses när du stänger den.

Skötsel av emaljhäll och plattor

Skydda hällen mot missfärgning genom att torka av den efter varje användning. Undvik rengöringsmedel med starkt skurande eller repande verkan. Använd vanligt handdiskmedel eller såpa. Vill man polera extra, tar man hällrengöringsmedel.

Tekniska data

Mått

Bredd 595 mm

Höjd 900 mm

Djup 600 mm

Tillbehör

2 Bakplåt

1 Ugnspanna

1 Grillgaller

1 Tippskydd

Effekt

Spisplattor 7400 W

Ugn 3600 W

Grill 1500 W

Totalt 11000 W

Om spisen inte fungerar:

För inkoppling till elnätet se dataskylt på baksidan av spisen.

Kontakta Cylinda service se ruta.

(För att läsa modellbeteckning; dra ut spisen och läs av typskylt som finns placerad på spisens sida).

Varning! Gör inga tekniska ingrepp på egen hand. Elektrisk utrustning ska alltid repareras av behörig fackman.

Om kakel eller motsvarande bara täcker den övre delen av den bakre väggen så skall en passbit med motsvarande tjocklek monteras mellan tippskyddet och väggen.

Justera in spishöjd

Den fristående spisens standardhöjd med inställningsbar sockel är 90 cm. Du kan ställa in höjden till 92,5 när fötterna är i det högsta läget.

Ändra spisen från 90 till 92,5 cm

* Vissa modeller: Använd skruvarna framtill för att justera bakhjulen. Viktigt: Utöva inte tryck på bakhjulen när du gör detta.

1. Luta spisen bakåt och skruva på inställningsfötterna framtill för att ställa in önskad höjd.

1. Luta spisen framåt. Spisen är tung, framhjulen får inte överbelastas. Be någon om hjälp.

1. Skruva på inställningsskruven som sitter framtill på den inställningsbara sockeln. När du skruvar loss skruven kommer hjulen att glida mot produktens baksida.

1. Ställ ner produkten och kontrollera att höjden är korrekt.

Ändra spisen från 85 till 86,5 cm: ta av sockeln och sätt in nya 4 fötter. Höjden kan ställas in till 86,5 när fötterna är i det högsta läget. Vi rekommenderar att arbetet utförs av 2 personer.

Ändra spisen från 85 till 86,5 cm

1. Börja med att ta av sockeln, lägg produkten på sidan och använd en skruvmejsel för att skruva av de 6 skruvarna som är markerade på bilden nedan.

Fötterna monterade i sockeln är för höga – 45,5 mm, du måste använda de kortare fötterna som finns i tillbehörspåsen.

1. Montera de nya fötterna i de fyra hålen som sitter i spisens botten, reglera höjden till 86,5 cm.

Viktigt!

Namn och adress

Ditt telefonnummer

Kontakta oss

www.cylinda.se
