SOLO SF160A - Fläkt Cylinda - Gratis bruksanvisning och manual

Produkttyp	Underskåpsfläkt
Varumärke	Cylinda
Modell	SOLO SF160A
Bredd	60 cm (23,6 tum)
Djup	50 cm (19,7 tum)
Höjd (med skorsten)	85-125 cm (33,5-49,2 tum)
Vikt	Cirka 15 kg (33,1 lb)
Strömförsörjning	220-240 V, 50 Hz
Motoreffekt	200 W
Antal motorer	1
Maximal utsugningskapacitet	520 m³/h (183 ft³/min)
Ljudnivå (max hastighet)	65 dB(A)
Antal hastigheter	3
Filtertyp	Aluminiumfettfilter (tvättbart)
Kolfilter	Valfritt (för recirkulationsläge)
Belysning	2 x 2 W LED
Reglage	Skjutreglage
Avluftningsalternativ	Kanalsystem eller recirkulation (med kolfilter)
Kanaldiameter	150 mm (5,9 tum)
Installationstyp	Under skåp eller väggmontering
Energiklass	A+
Säkerhetsfunktioner	Automatisk avstängningstimer, termiskt skydd
Rengöring och underhåll	Fettfilter tvättbart i diskmaskin; kolfilter utbytbart var 3-6 månad
Tillgång till reservdelar	Filter, LED-lampor, motor tillgängliga från auktoriserade servicecenter

Vanliga frågor - SOLO SF160A Cylinda

Hur installerar jag Cylinda SOLO SF160A köksfläkt?

Installationen bör utföras av en kvalificerad tekniker. Se till att fläkten är monterad minst 65 cm ovanför gasspisar och 50 cm ovanför elektriska spisar. Fäst fläkten i ett stabilt skåp eller vägg, anslut kanalsystemet (eller installera kolfilter för recirkulation) och anslut till ett jordat eluttag.

Hur ofta bör jag rengöra fettfiltret?

Aluminiumfettfiltret bör rengöras var 2-4 vecka, beroende på användning. Det kan tvättas i diskmaskin eller för hand med milt rengöringsmedel. Se till att det är helt torrt innan återmontering.

Kräver SOLO SF160A ett kolfilter?

Kolfilter behövs endast om du använder fläkten i recirkulationsläge (utan kanal till utsidan). Om den är kanalansluten externt krävs inget kolfilter.

Hur byter jag kolfiltret?

Ta först bort fettfiltret. Kolfiltret sitter bakom det. Lossa det gamla filtret och klicka fast ett nytt. Byt kolfiltret var 3-6 månad, eller när matlagningsdofter inte längre avlägsnas effektivt.

Vad ska jag göra om fläkten är bullrig?

Se till att fläkten är korrekt installerad och inte vibrerar mot skåp. Rengör fettfiltret eftersom ett smutsigt filter kan öka bullret. Om bullret kvarstår, kontrollera motorn eller fläkten för hinder. Kontakta service om det behövs.

Kan jag använda fläkten med en kanallös (recirkulerande) installation?

Ja, SOLO SF160A kan användas i recirkulationsläge. Du måste installera ett kolfilter (säljs separat) för att fånga upp dofter. Recirkulationssatsen kan innehålla en avledare för frånluften.

Hur byter jag LED-lamporna?

LED-lamporna är inbyggda och bör bytas av en kvalificerad tekniker. Kontakta Cylinda service för reservdelar. Försök aldrig byta dem själv om du inte är kvalificerad.

Vad är den maximala utsugningskapaciteten?

Den maximala utsugningskapaciteten är 520 m³/h (183 ft³/min) vid högsta hastighetsinställningen. Detta är lämpligt för medelstora kök.

Är fläkten energieffektiv?

Ja, SOLO SF160A har energiklass A+, vilket innebär att den förbrukar minimalt med el samtidigt som den ger effektiv ventilation. LED-lamporna minskar också strömförbrukningen.

Var hittar jag reservdelar till min SOLO SF160A?

Reservdelar som filter, LED-lampor och motorer kan beställas från auktoriserade Cylinda servicecenter eller via tillverkarens webbplats. Använd alltid äkta delar för att bibehålla säkerhet och prestanda.

BRUKSANVISNING SOLO SF160A Cylinda

Säkerhetsföreskrifter.... 3

Användning 4

Service och garanti 7

Elektrisk installation.... 14

Installation.... 15

ANVÄNDARINSTRUKTIONER

Läs noga igenom denna bruks- och monteringsanvisning, i synnerhet säkerhetsföreskrifterna, innan du installerar och börjar använda produkten.

Spara bruksanvisningen för senare användning eller till den som eventuellt övertar produkten efter dig.

Gör produkten strömlös innan all form av rengöring och skötsel.

§ Avledning av utblåsningsluften skall utföras i enlighet med föreskrifter utfärdade av berörd myndighet. § Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökgaser från t ex gas- eller braskaminer, ved- eller oljepannor etc. § Avståndet mellan spis och produkt måste vara minst 44 cm. Vid gasspis ökas avståndet till 65 cm. Om högre monteringshöjd rekommenderas av gasspisens tillverkare ska hänsyn tas till detta. OBS! Om produkten är utrustad med spislarm eller spisvakt får den inte monteras över gasspis. Se separat anvisning. § Att flambera under produkten är inte tillåtet.

§ För att undvika att fara uppstår ska fast installation, utbyte av sladdställ eller annan typ av anslutning utföras av behörig fackman. § Tillräckligt med luft måste tillföras rummet när produkten används samtidigt med produkter som använder annan energi än el-energi, t ex gasspis, gas- eller braskaminer, ved- eller oljepannor etc. § Produkten kan användas av barn från 8 år och personer med nedsatt mental, sensorisk eller fysisk förmåga, eller brist på erfarenhet och kunskap, om de informeras om hur produkten är avsedd att användas. § Barn skall inte leka med produkten. Rengöring och underhåll av produkten skall inte utföras av barn utan tillsyn. § Åtkomliga delar av produkten kan bli heta i samband med matlagning. § Risken för brandspridning ökar om inte rengöring sker så ofta som anges.

OBS! Byggherren ansvarar för att installationen blir korrekt och att gällande byggregler är uppfyllda.

ALLMÄN INFORMATION

Produkten är utrustad med LED-belysning 6,5 W, aluminiumfilter, EC-motor och Easy Clean.

FUNKTION

A. Belysning B. Ventilationsläge. Fläkten går på låg hastighet i 60 minuter. C. Hastighet 1. D. Hastighet 2. E. Hastighet 3.

F. 1. Intensivläge. Fläkten går på max-hastighet i 7 minuter och går sedan tillbaka till hastighet 3. 2. Filtervakt. Om filtervakten är aktiverad (se programmering nedan) så börjar dioden blinka när det är dags att rengöra filtret. Efter rengöring håll inne knapp F i 2 sekunder så återställs systemet.

Starta gärna spisfläkten innan matlagning för att undvika att os sprids i rummet. Anpassa spisfläktens hastighet till typ av matlagning. Låt gärna spisfläkten arbeta på låg hastighet en stund efter matlagning. Vid behov, utnyttja spisfläktens låga hastighet även när ugnen används, eller efter maskindiskning.

Produkten är utrustad med en filtervakt. För att aktivera/avaktivera filtervakten, se nedan.

Programmering

1. Öppna programmering: Håll in knapp A och B i 3 sekunder så att båda blinkar gånger. Programmeringsläget är då aktivt i 30 sekunder.
2. Välj funktion: Tryck på knapp för vald funktion för att aktivera/avaktivera funktionen.

Dioden på knappen lyser då funktionen är aktiverad.

1. Spara programmeringen: Håll in knapp A och B i 3 sekunder. Knapp A och B blinkar 2 gånger för att verifiera att programmeringen är sparad.

Obs!

Om produkten är utrustad med spislarm eller spisvakt, se separat anvisning.

SKÖTSEL OCH UNDERHÅLL

Rengöring filter

Spisfläkten torkas av med våt trasa och diskmedel. Filtren ska rengöras minst varannan månad vid normal användning. Rengör oftare vid intensiv användning.

Ta bort fettfiltret genom att öppna snäppet, Fig.2.

Hantera filtret försiktigt, var noga med att inte bocka det.

Blötlägg filtret i varmt vatten blandat med diskmedel. Filtret kan även diskas i maskin.

Sätt tillbaka fettfiltret efter rengöring, se till att det snäpper fast ordentligt.

Rengöring övriga delar

Insidan av spisfläkten samt löstagbara delar skall rengöras minst två gånger per år.

Ta bort underplåten genom att trycka snäppena i pilarnas riktning. Fig.3.

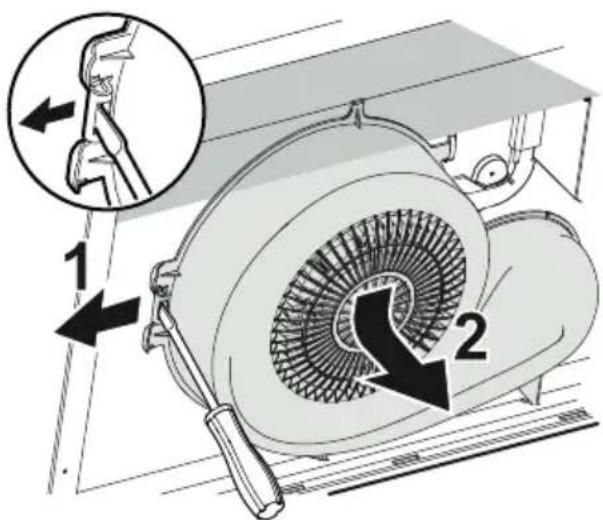

Lossa fläkthuset genom att böja ut snäppet i pilens riktning (1) och trycka fläkthuset från dig och nedåt (2), Fig.4.

Lossa fläkthjulet genom att dra i pilens riktning, Fig.5.

Underplåt, fläkthus och fläkthjul rengörs i varmt vatten blandat med diskmedel. Fläkthus och fläkthjul kan även diskas i maskin. Sätt ihop delarna efter rengöring och torkning i omvänd ordning.

Sätt tillbaka fläkthjulet. Se till att det sitter plant i spåret på motorn.

Fig.7

Sätt tillbaka fläkthuset genom att passa in stöden i bakkant på fläkten (1). Vik upp fläkthuset (2). Fig.7

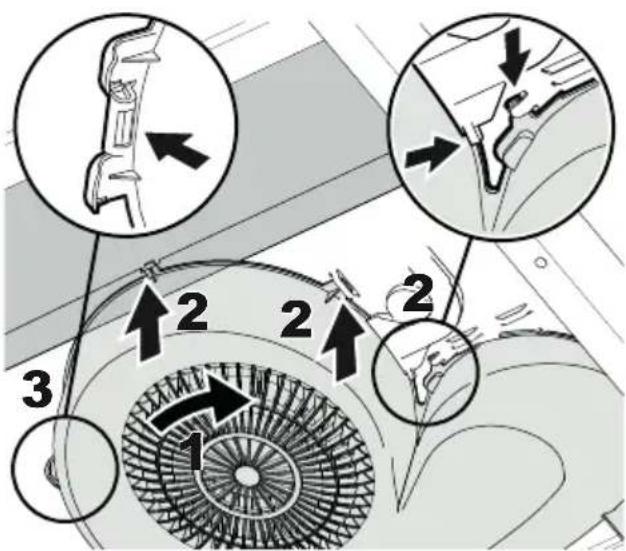

Se till att alla snäppen passar mot spisfläktens flikar. Vrid in fläkthuset (1) i flikarna (2). Tryck tillbaka fläkthusets snäppe i fliken (3). Fig.8

Obs!

Kontrollera att delarna snäpper fast ordentligt.

FELSÖKNING

Kontrollera att säkringen är hel. Prova alla funktioner för att säkerställa vad som inte fungerar. Prova först att göra produkten strömlös och starta om den igen.

Kontrollera att anslutningsslangen är sträckt närmast anslutningen.

Obs!

Om produkten är utrustad med spislarm eller spisvakt, genomför felsökning enligt instruktioner, se separat anvisning.

SERVICE

Fig.9

Innan du kontaktar service, kontrollera märkskylten och notera FUN-nr, S/N-nr och tillverkningsdatum för produkten.

Märkskylten är placerad på vänster sida under filter/underplåt.

Kontakta Cylinda Service

tel. [phone] eller gå in på:

De kan hjälpa till att åtgärda felet eller anvisa till närmaste servicefirma för snabb och bra service.

Produkten omfattas av gällande APPLiA-bestämmelser.

MILJÖ

De huvudsakliga råmaterialen som används i produkten är:

• Metaller: rostfri plåt, galvaniserad plåt, zink, aluminium
• Plaster: polypropen, polyamid, polycarbonat, polybutylentereftalat (PBT)
• Glas

Samtliga ingående komponenter uppfyller RoHS-direktivet.

EMBALLAGE- OCH PRODUKTÄTERVINNING

Emballaget ska lämnas in på närmaste miljöstation för återvinning.

Symbolen anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter, sophämtningstjänst eller affären där du köpte varan.

EKODESIGNDIREKTIV

Produkten är testad i enlighet med och uppfyller ekodesignkraven i den europeiska förordningen 66/2014.

Elektrisk anslutning till 230 V~ med skyddsjord.

Produkten levereras med sladd och jordad stickpropp för anslutning till jordat vägguttag. Vägguttaget ska vara åtkomligt efter installation.

Om anslutningskabeln skadas måste den bytas ut mot en motsvarande specialkabel från tillverkaren eller dess serviceagent.
