Sub-heat 1500 - Tilläggsvärme Eurom - Gratis bruksanvisning och manual

Produkttyp	Fläktvärmare
Märke	Eurom
Modell	Sub-heat 1500
Effekt	1500 W
Nätspänning	220-240 V ~ 50 Hz
Mått (L x B x H)	25 x 20 x 30 cm
Vikt	2,5 kg
Värmetyp	Fläktkonvektion
Effektnivåer	2 nivåer (750 W / 1500 W)
Justerbar termostat	Ja
Överhettningsskydd	Ja
Automatisk avstängning vid tippning	Ja
Transporthandtag	Ja
Nätkabel	1,5 m
Höljets material	Värmebeständig plast
Färg	Vit / Svart
Rekommenderad användning	Rum upp till 20 m²
Ljudnivå	~45 dB
Underhåll	Rengör luftintagsgallret med en dammsugare
Rengöring	Koppla ur och låt svalna före rengöring
Reservdelar	Finns på begäran från tillverkaren
Reparerbarhet	Reparerbarhetsindex: 6/10 (uppskattat)
Garanti	2 år

Vanliga frågor - Sub-heat 1500 Eurom

Hur tänder jag Eurom Sub-heat 1500-värmaren?

Anslut enheten till ett vägguttag. Vrid reglaget till önskat läge (I för 750 W, II för 1500 W). Indikatorlampan tänds.

Värmaren tänds inte, vad ska jag göra?

Kontrollera vägguttaget och säkringen i din elinstallation. Se till att termostaten inte är i minimiläge. Om problemet kvarstår, kontakta kundtjänst.

Hur ställer jag in temperaturen?

Vrid termostatratten medurs för att höja temperaturen. Enheten stängs av automatiskt när rummet når den valda temperaturen.

Värmaren stängs av av sig själv, är det normalt?

Ja, det kan bero på överhettningsskyddet om enheten är för varm, eller på att termostaten har nått den inställda temperaturen. Låt svalna och återställ vid behov.

Hur rengör jag Sub-heat 1500?

Koppla ur enheten och låt den svalna. Använd en dammsugare med borstmunstycke för att rengöra luftintagsgallret och luftutloppet. Använd inga flytande rengöringsmedel.

Kan jag använda värmaren i badrummet?

Nej, denna värmare är inte avsedd för användning i fuktiga rum. Den ska användas i torra och välventilerade utrymmen.

Vad är maximal effekt?

Maximal effekt är 1500 W, uppnås i läge II. Detta möjliggör effektiv uppvärmning av ett rum upp till 20 m².

Värmaren låter, är det normalt?

Ett lätt fläktljud är normalt. Om ljudet blir högt eller onormalt, kontrollera att gallret inte är blockerat eller att enheten inte är skadad.

Hur förvarar jag enheten på sommaren?

Rengör den noggrant, rulla ihop sladden och förvara den på en torr plats skyddad från damm. Undvik extrema temperaturer.

Var hittar jag reservdelar?

Kontakta Euroms kundtjänst eller besök deras webbplats för att beställa reservdelar. Använd endast originaldelar.

BRUKSANVISNING Sub-heat 1500 Eurom

Tack för att du väljer en EUROM enhet. Du har gjort ett bra val! Vi hoppas att han kommer att arbeta till din fulla belåtenhet. För att få ut det bästa av din enhet är det viktigt att du läser och förstår detta instruktionshäfte noggrant och i sin helhet före användning. Ägna särskild uppmärksamhet åt säkerhetsbestämmelser; Som är listade för att skydda dig och din miljö! Håll sedan instruktionshäftet för att konsultera det igen i framtiden. Också hålla förpackningen: det är det bästa skyddet för din enhet under lagring av säsongen. Och om du någonsin överföra enheten till någon annan, vänligen ange instruktionshäftet och förpackningen.

Vi önksar dig mycket roligt med Sub-heat!

Eurom

Kokosstraat 20

8281 JC Genemuiden (NL)

[e-mail]

www.eurom.nl

Denna handbok har sammanställts med största försiktighet. Ändå förbehåller vi oss rätten att optimera och tekniskt justera dessa bruksanvisningar när som helst. Bilderna som används kan skilja sig åt.

Symbolförklaring

Täck inte över enheten!

Tekniska data

Typ		Sub-heat 1500	Sub-heat 2000
Spänning	V / Hz	220-240 / 50	220-240 / 50
Maximal effekt	W	1500	2000
Installationsalternativ	W	500 - 1000 - 1500	1000 - 2000
Termostat		+	+
Oscillerande		+	+
Mått	cm	12,5 x 17 x 26	16,2 x 20,5 x 44,5
Vikt	kg	1,4	2,2

Varningar elvärmare

Allmänna säkerhetsvarningar

1. Läs igenom hela denna bruksanvisning noggrant innan du använder (och installerar) apparaten. Spara instruktionsboken så att du kan slå upp saker i den i framtiden och eventuellt ge den vidare.
2. Innan du använder den nya apparaten bör du kontrollera den (inklusive sladd och kontakt) för synliga skador. Använd inte en skadad apparat, utan returnera den till din återförsäljare som byter ut den mot en ny.
3. Vid felaktig användning eller installation finns risk för elektriska stötar och/eller brand.

Enhetslägesvarningar

1. Apparaten är inte avsedd att monteras på väggen eller i taket.
2. Använd aldrig apparaten i närheten av ett badkar, en dusch eller en pool.
3. Apparaten är inte lämplig för användning i fuktiga utrymmen som badrum, tvättstugor osv. Placera inte apparaten i närheten av tappningsställen och vattentankar (kranar, badkar, dusch, toalett, handfat, pool, osv.) Se till att den inte kan hamna i vatten och att vatten inte kan tränga in i apparaten. Om den ändå skulle hamna i vatten, tag först ur stickkontakten! Använd inte en apparat som fått fukt i sig, utan se till att den repareras. Doppa aldrig ner apparaten, sladden eller kontakten i vatten och vidrör den aldrig med våta händer.
4. Luften runt om apparaten måste kunna cirkulera obehindrat.

Placera inte apparaten för nära väggar eller stora föremål och placera det inte under hyllor, skåp, gardiner osv.

Beakta följande fria minimiavstånd när du bestämmer en plats för apparaten:

Framsida, minimalt fritt avstånd 100 cm

Baksida, minimalt fritt avstånd 30-50 cm

Sidor, minimalt fritt avstånd 100 cm

Ovansida, minimalt fritt avständ 100 cm

1. Placera alltid apparaten på ett stabilt, plant och horisontellt underlag.
2. Underlaget som apparaten ställs på får inte bestå av brännbart eller lättantändligt material. Underlaget ska kunna tåla minst 125°C utan att skadas, smälta, deformeras eller fatta eld. Kontrollera

regelbundet att underlaget inte blir för varmt – det kan leda till fara!

1. Placera apparaten aldrig på mjuka underlag som sängar eller mattor med lång lugg eftersom de kan blockera öppningar.
2. Ställ inte apparaten i ett öppet fönster pga. risken för regn, inte heller på våta ytor och förebygg att det spills vätska på den.
3. Placera inte apparaten bakom en dörr eller på en plats där man ofta går för att förhindra att den knuffas omkull.

Placera inte apparaten intill, under eller riktad mot ett vägguttag och placera den inte intill öppen eld eller andra värmekällor.

1. Använd inte apparaten nära eller riktad mot möbler, gardiner, papper, kläder, sängkläder eller andra lättantändliga föremål. Håll dem minst 1 meter från apparaten!
2. Använd inte värmefläkten utomhus eller i utrymmen mindre än 15m^3 (Sub-heat 1500) & 20m^3 (Sub-heat 2000).
3. Apparaten innehåller varma och/eller glödande delar. Använd den därför inte i utrymmen där bränsle, färg, eldfarliga vätskor och/eller gaser osv. förvaras. Använd aldrig apparaten i en brandfarlig omgivning, exempelvis i närheten av gasbehållare, gasledningar eller sprejburkar. Det medför risk för brand och explosion!

Observera vid användning

1. Använd inte tillägg/tillbehör till apparaten som inte har rekommenderats eller levererats av tillverkaren.
2. Använd apparaten enbart till det den är avsedd för och på det sätt som beskrivs i denna bruksanvisning.
3. Vissa av apparatens delar blir mycket heta och kan orsaka brännskador. Var extra uppmärksam när barn, utsatta personer och husdjur befinner sig i närheten av apparaten. Lämna dem aldrig själva i närheten av en apparat som är påslagen.
4. Täck aldrig över eller blockera apparaten. Den blir då överhettad och det uppstår risk för brand. Häng eller lägg aldrig föremål som kläder, skynken, kuddar, papper osv. på apparaten. Du måste alltid beakta minimiavståndet på 1 meter mellan apparaten och brännbara material. Ventilationsöppningarna får aldrig blockeras på något sätt, eftersom det leder till brandfara. Använd aldrig apparaten för att torka kläder och lägg inte något ovanpå den. Luta inte någonting mot apparaten!
5. Använd inte en timer eller liknande produkt för att automatiskt slå på apparaten. Gör alltid en säkerhetskontroll innan apparaten

används!Använd inte heller apparaten med en extern spänningsregulator som en dimmer eller dylikt. Även detta kan leda till fara.

1. Apparaten är endast avsedd för normalt hemmabruk. Använd apparaten bara för uppvärmning av din bostad.

2. Spänning och märkeffekt som är angiven på elementet ska överensstämma med vägguttaget och den elektriska installationen ska vara säkrad med en jordfelsbrytare på 30 mA. Strömuttaget ska alltid lätt kunna kommas åt, så att kontakten i nödfall snabbt kan dras ut ur uttaget.

3. För att förhindra överbelastning på elnätet och att säkringar utlöses ska du se till att inga andra apparater är anslutna till samma eluttag eller kopplade till samma strömkrets som apparaten.

4. Dra ut sladden helt innan du sätter i kontakten i uttaget. Se till att kabeln inte kommer i kontakt med någon av apparatens heta delar och förhindra att den inte värms upp på något annat sätt. Lägg inte kabeln under golvbeläggningen, täck inte över den med mattor, löpare eller liknande och håll kabeln borta från områden man ofta går på. Se till att man inte trampar på sladden och att inga möbler är placerade på den. Lägg inte elkabel runt skarpa hörn och rulla inte ihop den för tätt efter användning! Förhindra att elkabeln kommer i kontakt med olja, lösningsmedel och vassa föremål. Kontrollera regelbundet om det finns några skador på kabeln eller kontakten. Vrid eller böj inte elkabeln och vira den inte kring apparaten – det kan göra att isoleringen skadas!

5. Om det är möjligt bör du undvika att använda förlängningssladd eftersom det kan leda till överhettning och brand. Om en förlängningssladd måste användas, se då till att det är en oskadad, godkänd förlängningssladd med en minsta diameter på 2x1,5mm ^2 och en minsta tillåten effekt på 2000 watt. Dra alltid ut förlängningssladden helt för att undvika överhettning

6. Anslut apparaten endast till ett fast strömuttag. Använd aldrig kopplingsdosa/grenuttag e.d.

7. Vid användningen kan kontakten kännas varm. Det är normalt. Om den känns väldigt varm är det antagligen fel på strömuttaget. Kontakta din elektriker.

8. Stäng alltid av enheten med huvudströmbrytaren först och dra sedan ut kontakten ur uttaget. Stäng aldrig av apparaten genom att dra ur kontakten!

9. Se till att främmande föremål inte hamnar i apparaten via strålnings-, ventilerings- eller avgasöppningarna. Detta kan orsaka elektriskt överslag, brand eller skador.

10. Lämna aldrig apparaten utan uppsikt när den är påslagen. Stäng först av den och ta sedan ur stickkontakten.
11. Ta alltid ut kontakten ur uttaget när apparaten inte används! Dra i stickkontakten, dra aldrig i elkabeln!
12. Apparaten blir varm vid användning. Vidrör aldrig apparaten under eller direkt efter användning. Det orsakar brännskador.
13. Rör aldrig apparaten med våta händer.

Varningar av vilka enheten kan användas

1. Barn under 3 år måste hållas utom räckhåll om de inte hålls under noga uppsikt.
2. Barn som är mellan 3 och 8 år gamla får endast stänga av och sätta på apparaten om den står eller är installerad på sin vanliga plats för drift och barnen hålls under uppsikt och har fått instruktioner gällande säker användning av apparaten och är införstådda med vilka faror som kan uppstå. Barn som är mellan 3 och 8 år gamla får inte stoppa in stickkontakten i uttaget, inte ställa in apparaten eller rengöra den och inte utföra något underhåll.
3. Denna apparat kan användas av barn som är äldre än 8 år, de med minskad rörlighet, sensorik eller andra mindre förmedlade när de har bekantat sig och under tiden som de hålls under uppsikt eller när de fått instruktioner gällande säker användning av apparaten och är införstådda med vilka faror som kan uppstå.
4. Barn får inte rengöra eller underhålla apparaten utan uppsikt.
5. Barn får inte leka med apparaten.

Observera vid underhåll

1. Apparaten ska alltid hållas ren. Damm, smuts och/eller avlagringar är en vanlig orsak till överhettning. Se till att dessa avlagringar regelbundet avlägsnas.

2. Stäng alltid av apparaten, tag ut kontakten ur uttaget och låt apparaten svalna när:

3. du rengör apparaten.

4. användare utför underhåll på enheten.

5. du vidrör eller flyttar apparaten.

6. Sätt inte på apparaten när du upptäcker skador på den, elkabeln eller kontakten, när apparaten inte fungerar som den ska, om du hör konstiga ljud, känner någon lukt eller får syn på rök, om

apparaten har ramlat omkull eller när det finns tecken på någon annan defekt. Ta omedelbart ut kontakten ur uttaget.

Lämna hela apparaten till leverantören eller till en auktoriserad elektriker för kontroll och/eller reparation. Be alltid om originaldelar.

1. Apparaten får bara öppnas och/eller repareras av auktoriserade och kvalificerade personer. Utför aldrig reparationer själv på apparaten. Det kan vara farligt! Reparationer utförda av obehöriga eller förändringar av apparaten medför att apparaten inte längre är damm- och vattentät, vilket i sin tur medför att garantin och tillverkarens ansvar upphör att gälla.

2. Om elkabeln har skadats ska den, för att förhindra fara, bytas ut av tillverkaren, dennes servicemedarbetare eller personer med liknande kvalifikation.

Följs inte instruktionerna 3, 4 och 5 kan följden bli skador, brand och/eller personskador. Det medför att garantin utgår direkt, och leverantören, importören och/eller tillverkaren inte har något ansvar för några konsekvenser.

Beskrivning

Sub-heat 1500:

A. Manöverknapp
B. Termostatknapp
C. Kontrollampa
D. Oscilleringsbrytare (baksidan)
E. Utluftsgaller
F. Oscillerande fot

Sub-heat 2000:

1. Manöverknappar
2. Handtag (baksidan)
3. Huvudströmbrytare med kontrollampa (baksidan)
4. Display
5. Utluftsgaller
6. Oscillerande fot
7. Fjärrkontroll

Placering och anslutning

• Tag bort allt förpackningsmaterial och förvara det utom räckhåll för barn. När förpackningsmaterialet är borttaget, kontrollera om elementet är skadat eller har andra tecken på att det har en felfunktion. Vid osäkerhet, använd inte elementet utan kontakta din leverantör för kontroll eller utbyte.
• Välj en lämplig plats för enheten med beaktande av alla ovannämnda varningar i den här handboken.
• Kontrollera att manöverknappen (Sub-heat1500) / huvudströmbrytaren (Sub-heat 2000) står på "FRÅN" (O).
• Drag ut sladden helt och sätt i stickkontakten i ett lämpligt 220-240 V-vägguttag. För att förhindra överbelastning, kontrollera att inga andra apparater är anslutna i samma strömkrets.

Installation och användning

Sub-heat 1500:

• Vrid termostatknappen till maximalt läge (så långt som möjligt medurs)
- Starta kaminen genom att vrida manöverknappen till ett av de tre lägena: 500, 1000 eller 1500 Watt. Kontrollampan tänds.
- När utrymmet har nätt önskad temperatur vrider du långsamt termostatknappen tillbaka tills du hör ett klick. Kaminen stängs av och kontrollampan slocknar. Nu är temperaturen inställd och kaminen upprätthåller denna genom att regelbundet slå till och från.
- Oscilleringsfunktionen aktiveras genom att du vrider oscilleringsbrytaren till I, stäng av den igen genom att vrida brytaren till O.
- När du vill stänga av kaminen ska du först stänga av oscilleringen och sedan vrida manöverknappen till "O" (från). Dra sedan ut kontakten ur eluttaget.

Sub-heat 2000:

• Vrid huvudströmbrytaren till I (på).

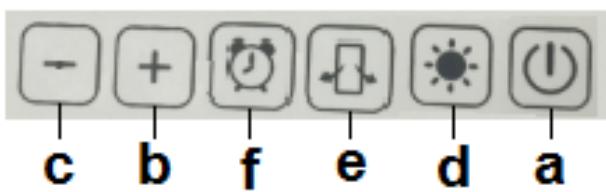

- Genom att trycka på till/från-knappen a startar du fläkten. På displayen visas fläktsymbolen och den faktiska temperaturen.

- Med knapparna b (högre) och c (lägre) ställer du in önskad temperatur, upp till max 35°C. Om den inställda temperaturen är högre än den faktiska temperaturen startar kaminen. Symbolen d tänds då: kaminen går på halv effekt. Om du ställer in temperaturen på en mycket högre temperatur än den faktiska tänds en andra d-symbol: kaminen går på full effekt. Skärmen visar den inställda temperaturen i några sekunder och byter sedan tillbaka till den faktiska temperaturen.

- I stället för knapparna b & c kan du också sätta på värmen med knappen d (utan termostaten, alltså kontinuerlig uppvärmning). 1 tryckning är halv effekt, 2 tryckningar är full effekt, 3 tryckningar går tillbaka till fläkten.

• Med knappen e startar du oscilleringen. Om du trycker in knappen en gång till stängs den av igen.
• Med knappen f kan du ställa in en timer. Varje gång denna trycks in går kaminen i en timme extra, upp till max 8 timmar.
• När du vill stänga av kaminen ska du först trycka på knappen a. Alla funktioner stängs av, utom fläkten. Låt fläkten gå i 30 sekunder så att kaminen svalnar och stäng sedan av kaminen med huvudströmbrytaren. Dra till sist ut kontakten ur eluttaget.

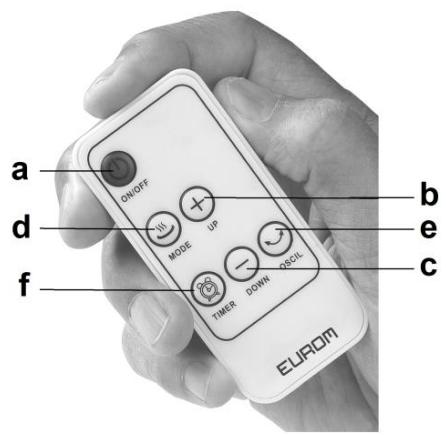

Det går även bra att använda fjärrkontrollen, på den finns samma knappar som på manöverpanelen, se figuren.

Säkerhetsåtgärder

Elementet har en tippbrytare som automatiskt stänger av elementet om det oavsiktligt välter. När elementet har ställts upp igen fungerar det normalt, men stäng först av det och tag ur stickkontakten för att kontrollera om det har skadats. Använd inte elementet om det är skadat eller har en felfunktion, låt det kontrolleras/repareras. Vid intern överhettning stänger överhettningsskyddet av värmefläkten. Detta kan hända när den inte kan avge tillräckligt med värme eller inte kan ta in tillräckligt med frisk luft. Som tidigare nämnts orsakas detta av (delvis) övertäckning av värmefläkten, blockering av luftintag och/eller utblåsningsgaller, värmefläkten är uppställd för nära, till exempel, en vägg etc. När överhettningsskyddet har stängt av värmefläkten måste du ställa inställningsvredet på 0' (av), ta ur stickkontakten och låta den kallna. Tag bort och/eller åtgärda orsaken till överhettning och använd värmefläkten som vanligt. Om du inte kan hitta och åtgärda orsaken och överhettningen upprepas, sluta använda värmefläkten och lämna den för kontroll/reparation.

Rengöring och underhåll

Håll elementet rent. Avlagringar av damm och smuts i elementet är en vanlig orsak till överhettning! Dessa bör du därför regelbundet avlägsna. Stäng av elementet före rengöring eller underhåll, tag ur stickkontakten ur vägguttaget och låt elementet kallna.

• Torka regelbundet av elementets utsida med en torr eller nästan torr duk. Använd inte aggressiva rengöringsmedel, spray, rengörare eller slipande medel, vax, polish eller kemiska lösningar!
• Använd en dammsugare och avlägsna noga damm och smuts från galler och kontrollera att luftintag och ventilationsöppningar är fria. Var noga med att inte vidröra eller skada några invändiga delar vid rengöring!
• Elementet består inte av några andra delar som kräver underhåll.
• Vid säsongens slut, förvara om möjligt det rengjorda elementet i originalförpackningen. Placera det stående på en kall och dammfri plats.

Avfallshantering

Inom EU innebär denna symbol att produkten inte få kastas som vanliga hushållssopor. Gammal utrustning innehåller värdefulla material, lämpligt för recycling. Dessa material bör göras tillgänglig för återvinning för att förhindra negativ påverkan på hälsa och miljö p.g.a. okontrollerad sophämtning. Vänligen lämna därför gammal utrustning till därför avsedda insamlingsställen. Alternativt, kontakta den ursprungliga leverantören som kan se till att så många komponenter som möjligt kan återvinnas.

CE-deklaration

Euromac bv, Genemuiden-NL intygar härmed att EUROM fläktelement keramiskt, typ Sub-heat 1500 & 2000, överensstämmer med lågspänningsdirektivet 2014/35/EU och EMG-riktlinje 2014/30/EU och att det motsvarar följande standard:

EN 60335-1:2012+A11:2014

EN 60335-2-30:2009+A11:2012

EN 62233:2008

Rohs 2011/65/EU&(EU)2015/863

Genemuiden, 03-06-2019

W.J. Bakker, alg.dir

EN 55014-1:2006+A1:2009+A2:2011

EN 55014-2:2015

EN 61000-3-2 :2014

EN 61000-3-3:2013
