Produkttyp	Fristående elektrisk spis
Märke	Point
Modell	POCO350CFW5
Höjd	850 mm
Bredd	500 mm
Djup	600 mm
Vikt	45 kg
Strömförsörjning	220-240 V ~ 50 Hz
Effekt	2.8 kW
Hälltyp	Keramikhäll med 4 zoner
Ugnstyp	Varmluftsugn (konvektion)
Ugnskapacitet	65 L
Energiklass	A
Rengöringstyp	Lättrengjord emaljinteriör
Sval dörr	Ja, sval beröring, trippelglasdörr
Barnlås	Ja (manöverlås)
Timer	Ja, programmerbar timer
Grillfunktion	Ja, separat grilläge
Antal funktioner	8 ugnsfunktioner
Tillgång till reservdelar	Värmeelement, dörrsatser, vred och termostat finns
Reparerbarhetsindex	7.5 / 10
Garanti	2 år (delar och arbete)

Vanliga frågor - POCO350CFW5 Point

Hur installerar jag spisen?

Se till att spisen placeras på en plan, stabil yta med god ventilation. Den måste anslutas till en separat 220-240 V strömkälla av en behörig elektriker. Se manualen för exakta avstånd.

Hur rengör jag keramikhällen?

Låt hällen svalna helt. Använd en keramikhällskrapa för envisa rester och en fuktig trasa med mild rengöring. Undvik slipande svampar eller starka kemikalier.

Varför blir ugnen inte varm?

Kontrollera strömanslutningen och se till att timern inte är felinställd. Om manöverlåset är aktivt, avaktivera det. Om problemet kvarstår kan värmeelementet behöva bytas.

Hur använder jag barnlåset?

Tryck och håll in låsknappen (vanligtvis märkt med ett hänglås) i 3 sekunder tills en indikator visas. För att låsa upp, tryck och håll in igen. Detta inaktiverar alla häll- och ugnskontroller.

Kan jag använda aluminiumfolie i ugnen?

Ja, men undvik att täcka ugnsbotten eller låta folien vidröra värmeelementen eftersom det kan orsaka brandrisk. Använd ugnssäkra brickor.

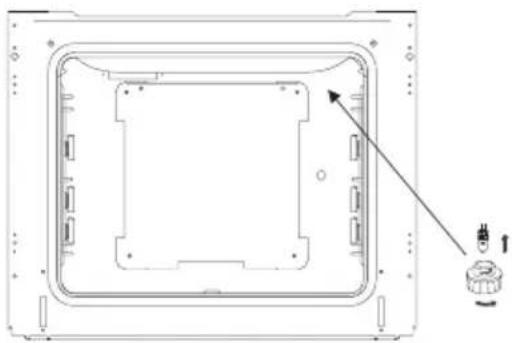

Hur byter jag ugnslampan?

Koppla bort spisen från strömmen. Ta bort glaskåpan genom att vrida den. Byt ut mot en 300°C halogenlampa (G9-sockel) och sätt tillbaka kåpan.

Vad gör funktionen 'S'?

Funktionen 'S' (Slow Cook) kör ugnen på låg temperatur (cirka 90°C) för långsam tillagning. Idealisk för möra köttbitar och grytor.

Hur ofta ska jag rengöra ugnen?

Torka upp spill direkt efter avsvalning. Gör en djuprengöring av den lättrengjorda emaljen var tredje månad med en fuktig trasa och bakpulverpasta för envisa fläckar.

Hällzonerna blinkar - vad betyder det?

Blinkande indikerar ett fel eller varm yta. Om en zon blinkar 'H' betyder det att området är varmt. Om en siffra blinkar kan det vara ett kontrollfel; återställ spisen genom att stänga av strömmen i 30 sekunder.

Var hittar jag reservdelar?

Reservdelar finns på Points officiella webbplats eller hos auktoriserade återförsäljare. Vanliga delar inkluderar värmeelement, dörrtätningar och vred. Använd modell POCO350CFW5 som referens.

BRUKSANVISNING POCO350CFW5 Point

Ovnen kan slås på när du ser 🔒 symbolet på displayet.

Minuttur

Avbryte tidsinnstilling:

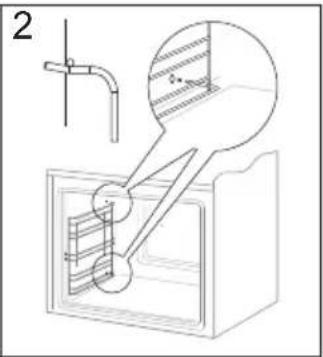

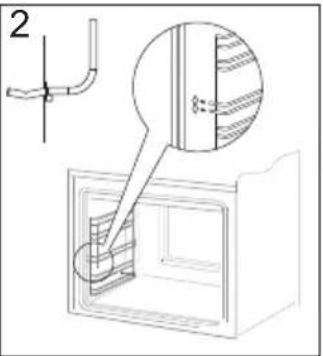

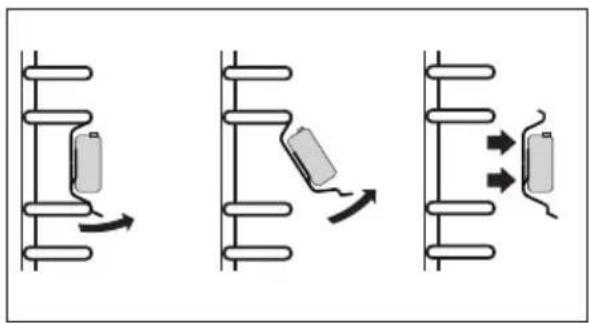

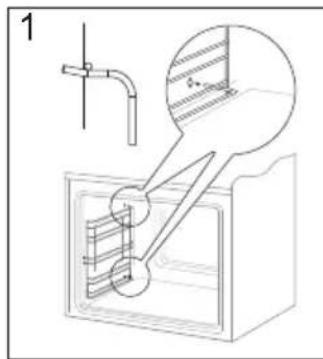

Sidekinner med teleskoputdrag

• Läs hela bruksanvisningen noga innan du börjar använda spisen.
• Bekanta dig med din nya spis och dess olika användningsfunktioner i den ordningsföljd de beskrivs i bruksanvisningen.
• Var uppmärksam på alla upplysningar och förklaringar gällande korrekt användning och behandling. Därmed ser du till att din spis alltid är redo att användas och att den håller längre.
• Var särskilt uppmärksam på alla upplysningar som rör säkerheten. Därmed förebygger du olyckor och skador på spisen.
• Kom ihåg att spara bruksanvisningen, den kan komma till användning vid ett senare tillfälle.

Observera att dessa instruktioner gäller för flera kaminer. Det är därför inte säkert att alla funktioner och utrustning på din spis.

Observera!

Du ska ha läst och förstått denna bruksanvisning innan du använder spisen första gången.

Spisen är endast tänkt att användas som kokanordning. Utnyttjande av kokplattan för andra ändamål än matlagning (t ex för uppvärmning av lokalen) är inte tillåtet då det är förenat med risker.

Tillverkaren förbehåller sig rätten att göra ändringar som inte påverkar spisens funktion.

Produktbeskrivning....41

Uppgifter angående utrustning....42

Installation....43

Användning....45

Bakning, köttstekning - praktiska råd....56

Testrätter....58

Rengöring och underhåll....60

Åtgärder vid fel....64

Tekniska data....65

Obs. Hällen och dess åtkomliga delar blir varma under användning. Undgå att röra vid kokzonerna eftersom de kan vara heta. Låt inte barn under 8 år använda spisen utan vuxens uppsikt.

Spisen får inte användas av personer (inklusive barn under 8 år) med nedsatt fysisk, sensorisk eller mental förmåga, eller som saknar erfarenhet och kunskap om dess användning, utom om de övervakas eller har instruerats av den som ansvarar för deras säkerhet. Barn får inte leka med spishällen. Låt inte barn rengöra eller använda spisen utan att ha uppsikt över dem.

Obs. Ha alltid uppsikt över spisen om du lagar mat i olja eller fett, annars kan faror uppstå och det finns risk för eldsvåda.

Försök ALDRIG släcka elden med vatten. Dra ut spisens kontakten från väggen och kväv lågorna med ett lock eller en brandfilt.

Obs. Brandrisk: Använd inte kokytan som förvaringsplats.

Obs. Om hällens yta har spruckit ska du stänga av strömmen för att undvika risken för elstötar.

SÄKERHETSANVISNINGAR

Ugnen är mycket het vid an vänd ning och en stund efter att den stängts av.

När man använder ugnen, blir några delar heta.

Obs. Använd inte starka rengöringsmedel eller vassa metallföremål när du rengör spisens glasytor. Ytan kan repas, vilket kan orsaka sprickor i glaset.

Obs. Vid byte av glödlampan i ugnen måste spi sen stängas av med huvudströmbrytaren. Det får inte finnas nå gon strömtillförsel till spi sen när lam pan byts.

Använd inte utrustning som rengör med ånga när du rengör spisen.

• Håll uppsikt över barn när spisen används.
• Grytor, kokzoner, ugn och värmesköld blir mycket heta vid användning och är fortfarande varma en stund efter att kokzonerna eller ugnen stängts av.
• Låt inte barn röra vid eller leka med knappar eller ugnslucka, och se så gott det går till att de inte befinner sig i närheten av spisen.
• Vid grillstekning i ugnen blir de infraröda värmeelementen glödheta. För att för hin dra eventuell flambildning får värmeelementet inte komma i kontakt med den mat som grillas.
• Se till att andra elapparaters anslutningssladdar inte kommer i kontakt med varma kokzoner eller kläms fast i ugnsluckan. Var särskilt försiktig om du an vän der stickkontakter som sitter i närheten av spisen.
• Använd aldrig spisens glaskeramiska kokplattor eller ugnen för rumsuppvärmning.
• Mycket heta oljor och fetter kan antändas. Håll därför alltid ett öga på spisen under fritering eller grillstekning.
• Lägg aldrig aluminiumfolie pa ugnsbotten eftersom den kan skada botten pla tens emalj.
• Av samma orsak får grytor eller andra delar aldrig ställas direkt på ugnens bottenplatta.
• Stäng av spisens huvudströmbrytare vid defekter eller fel. Spisen får inte an vän das igen innan eventuellt fel avhjälpts av en fackman.

Den glaskeramiska kokplattan är härdad mot värme, kyla och temperatursvängningar.

Undvik slag förorsakade av att t.ex. saltkar, kryddburkar eller andra hårda föremål faller ner på plattan.

• De glaskeramiska kokplattorna bör inte vara påslagna när det inte star kokkärl på dem, de får inte heller användas som förvaringsplats.
• Grytor får bara ställas på kokplattan om deras bottnar är rena och torra.
• Socker eller sockerhaltiga matvaror som spills på den glaskeramiska kokplattan måste avlägsnas omedelbart, så gott det går, medan de fortfarande är varma så att de inte bränns fast.
• Undvik att repa de glaskeramiska kokplattorna med smycken, grytor med vassa kanter o.s.v.
• Köksföremal av plast (skedar, skalar o.s.v.) får inte placeras på varma gla ske ra mi ska kokplattor eftersom de kan smälta fast.
• Se till att emaljerade grytor och liknande inte kokas helt tomma.
• Om det uppstår djupa repor eller sprickor i den glaskeramiska kokplattan måste du genast koppla bort spisen från elnätet genom att stänga av strömbrytaren.

• Den fukt/ånga som uppstår i ugnen släpps ut genom ångventilerna baktill på den glaske-ramiska kokplattan. Ventilerna får därför aldrig vara täckta eller förslut na. Håll händerna borta från ångan.

• Undvik att lyfta på locket i onödan
  Man ska inte heller öppna ugnsluckan i onödan.

• Använd ugnen endast vid tillagning av större mängder
  Det är mer sparsamt att tillaga kött som vä ger mindre än 1 kilo på spisen.
  • Utnyttja eftervärmen
  Då man kokar något under längre tid än 40 minuter rekommenderas det att ugnen stängs av 10 minuter innan maten är färdigkokt.
• Vid bakning, använd varmluftsfunktion
  • Stäng ugnsluckan noggrant

Värmen kan sippra ut pga smuts på luckans pack ning. Det är bäst att ta bort smuts ge nast när de uppstår.

Tänk på att emballage, användaelapparater,reservdelar o.s.v. är återanvändbara material.

Se alltid till att materialen deponeras enligt de fö re skrif ter som gällerföråteranvändning.

När produkten är förbrukad får den inte kasse ras som vanligt avfall, utan man bör överlämna den till en organisation som åter vinner elek triska och elektroniskaprodukter. Påprodukten, bruksanvisningeneller för pack ningen finns en sym bol som visar att för bru kad produkt ska läm nas till återvinning.

Material som används för till verk ning av pro duk ten kan återvinnas enligt lämplig be- teck ning. Genom återvinning av ma te ria let i den förbrukade produkten bi drar man till ett stärkt miljöskydd.

Kontakta din kommun för uppgifter om var i din kommun det finns organisationer som tar hand om förbrukade produkter.

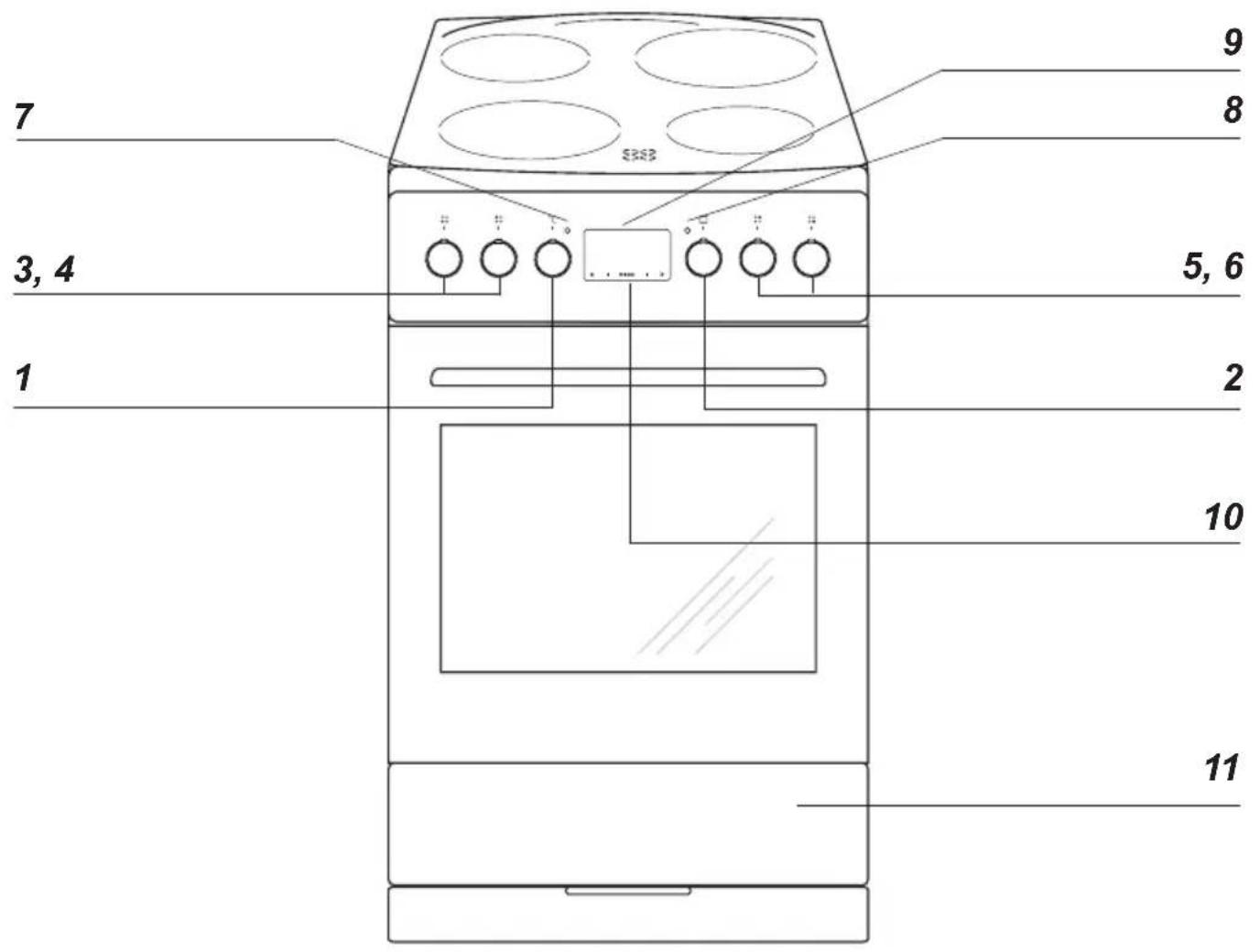

1 Vred för reglering av ugnstemperatur
2 Vred för ugnsfunktioner
3 Vred för kokplatta, främre vänstra
4 Vred för kokplatta, bakre vänstra
5 Vred för kokplatta, bakre högra
6 Vred för kokplatta, främre högra
7 Värmeindikator för ugn
8 Kontrollampa
9 Digitalt ur
10 Barnlås
11 Förvaringslåda

Spisens utrustning

Rostfritt grillgaller

Uppställning av spisen

• Rummet som spisen står i ska vara torrt och dragigt och ha en väl fung erande ven ti la tion enligtgällandetekniskaföreskrifter.
• Undvik att lyfta spisen I den glaskeramiska hällen.
• Tätningsmaterial, lister och klis ter (som belägg ning är klist rad med) på möb ler som ska stå vid spi sen ska tåla minst 100°C, annars riskerarmöbelnattdeformeras. Omman inte är säker an gå ende möblers temperaturtålighet ska man ha ett avständ på ca. 2 cm mellan möb lerna och spi sen.
• Spisen ska placeras på ett jämnt och hårt golv (den får inte placeras på ett underlägg).
• Innan man börjar an vända spisen ska man se till att den står rakt (våg rätt), t ex med hjälp av ett vatten pass. Detta är sär skilt vik tigt för att olja i stek pannan ska för de las jämnt. Du gör nivåjusteringen med hjälp av de justeringsben som du kommer åt genom att öppna ugnslådan.

Spisen är konstruerad för att anslutas till ett enfas 230 V 1N\~ strömuttag. Innan enheten ansluts till strömmen måste du försäkra dig om att uttagets parametrar stämmer med uppgifterna på märkskylten, som sitter på spisens baksida till höger. Det finns även en bild på märkskylten i den här manualen.

Spisen är utrustad med en elsladd. Det är viktigt att du läser informationen nedan innan du ansluter spisen till strömuttaget.

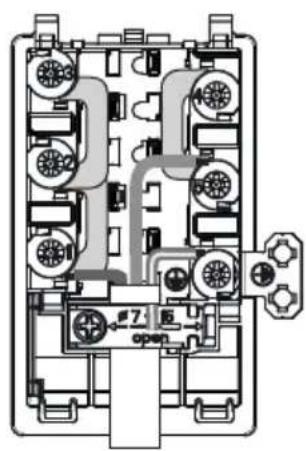

Inkoppling av spis till elsystem

• Installationen får endast genomföras av en auktoriserad elinstallatör. Därmed sä ker ställs att gällande regler för stark ström följs.
• Installationen måste följa eventuella spe ci ella krav som fastställts av lokala le ve ran tö rer.
• Anslutningen av spisen kräver en se pa rat strömkrets.
• Du kan anpassa spisen till ett trefas 400 V 3N \~ strömuttag med hjälp av en lämplig överbryggning i anslutningsterminalen.
• Anslutningen måste alltid utföras enligt instruktionerna i nedanstående anslutningsschema.
• Vid anslutning eller byte av kopplingssladden måste minst en sladd av typen H05VV-F3G4 / H05VV-F5G2.5 eller motsvarande an vän das.
• OBS!: För att uppfylla säkerhetsföreskrifterna måste en strömbrytare som bryter alla poler och som har ett kontaktavständ på minst 3 mm an vän das. (Kan vara en hu vud ström brytare).

Innan man börjar använda spisen

• Avlägsna delar av förpackningen om så dana finns kvar, töm ugnslådan och rengör ugnen.
• Ta ut ugnens utrustning och tvätta den i varmt vatten med lite disk me del i.
• Avlägsna skyddsfilmen på grillelementet innan ugnen sätts på.
• Sätt igång fläkten i rummet eller öppna fönstret.
• Värm upp ugnen (i ca 30 minuter på ca 250°C), ta bort smuts och rengör ugnen noga.
• Följ säkerhetsinstruktionerna när du använder spis och ugn.

Observera!

För häll utrustad med elektronisk programväljare, ska displayen efter anslutning till nätet visa "0.00". Med programväljaren ställer man in aktuell tid.

Ugnen fungerar först när tiden är inställd.

Ugnen får endast tvättas med varm vatten med diskmedel (inte med några star kare rengöringsmedel).

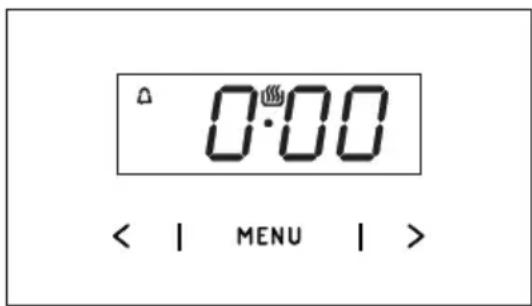

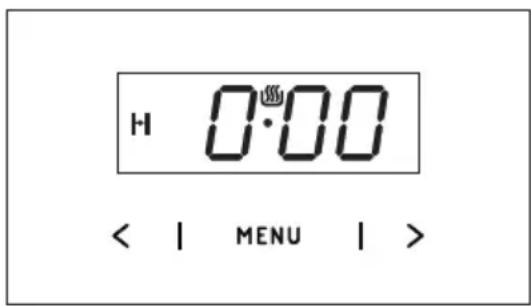

Digitalt ur

— sensor som höjer inställningen
< — sensor som sänker inställningen
— Indikering produkt igång
— Timer
— Tillagningstid

Ställ in aktuell tid

När du ansluter produkten till strömmen och efter ett strömavbrott blinkar 0.00 på den digitala displayen.

• Tryck på MENY och håll intryckt (eller tryck på < / > samtidigt) tills du ser på displayen och punkten under symbolen blinkar.
• Tryck på < / > inom 7 sekunder för att ställa in aktuell tid.

Spara den nya inställningen genom att vänta i cirka 7 sekunder efter att tiden har ställts in. Punkten under symbolen 📄 slutar blinka.

Du kan ändra tiden senare. För att göra det trycker du samtidigt på < / > och ändrar tiden medan punkten under 🔒 symbolen blinkar.

Obs:

Du kan sätta igång ugnen när du ser symbolen på displayen.

Timer

Timer kan aktiveras när som helst, obero ende av de andra funktionernas status. Den kan ställas in från 1 minut till 23 timmar och 59 minuter. För att ställa in timern:

- Tryck på MENY, sedan blinkar ⚙ på displayen:

• Ställ in timer med sensorerna < / >. Displayen visar den inställda tiden och äggklockans symbol ⚙. När den inställda tiden har gått hörs en ljudsignal och ikonen ⚙ blinkar.
• Stäng av larmet genom att trycka på MENY och hålla intryckt, eller genom att samtidigt trycka på < / > , stängs av och displayen visar den aktuella tiden.

Obs!

Om du inte trycker på någon knapp stängs ljudsignalen av efter cirka 7 minuter.

Tillagningstid

Gör så här för att stänga av produkten efter en viss tid:

• Aktivera tillagningstiden genom att ställa ugnens funktionsvred på vald funktion och temperaturvredet på önskad temperatur.
• Tryck påMENY flera gånger tills displayen visar dur (duration, varaktighet) en kort stund och ⚠ symbolen blinkar.

- Ställ in önskad varaktighet från 1 minut till 10 timmar med

</> sensorerna.

Den inställda varaktigheten sparas efter cirka 7 sekunder. Displayen visar den aktuella tiden och | symbolen.

Ugnen stängs av automatiskt när tiden är över. Ett larm hörs och symbolen ⚠ börjar blinka.

• Ställ ugnens funktionsvalsvred och temperaturvalsvred i avstängt läge.
• Stäng av larmet genom att trycka på MENY och hålla intryckt, eller genom att samtidigt trycka på< / >, |→| stängs av och displayen visar den aktuella tiden.

Avbryta inställningar

Du kan avbryta timerns och tillagningstidens inställningar när du vill.

- Tryck på sensorerna < / > samtidigt för att avbryta tillagningstiden.

Avbryta timer inställning:

• Tryck påMENY sensorn för att välja timeren.
• Tryck på < / > sensorerna samtidigt.

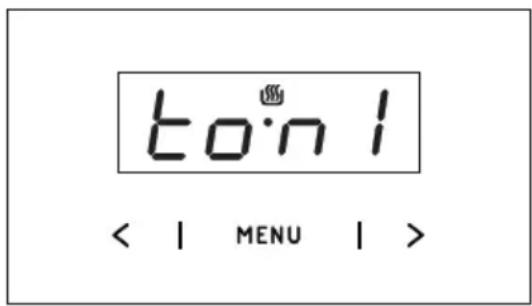

Ändra ljudsignal

Gör så här om du vill ändra ljudsignalen:

• Tryck på < / > sensorerna samtidigt.
• Tryck påMENY upprepade gånger för att välja ton (tonen). Displayen blinkar:

- Välj tonen du vill ha med < / > sensorerna: Använd > för att välja en inställning mellan 1 och 3.

Använd <för att välja en inställning mellan 3 och 1.

Ställa in displayens ljusstyrka

Du kan ställa in displayens ljusstyrka från 1 till 9, då 1 är mörkast och 9 är ljusast. Ljusstyrkan gäller den inaktiva displayen, d.v.s. när du inte har rört vid en sensor på 7 sekunder.

Gör så här för att ställa in ljusstyrkan:

• Tryck på sensorerna < / > samtidigt.
• Tryck på MENY flera gånger för att välja inställningen bri (brightness, ljusstyrka) — inställningarna kan göras i sekvensen ton (tonen) och bri (brightness, ljusstyrka).

- Använd sensorerna < / > för att ställa in önskad ljusstyrka:

Använd > för att välja en inställning mellan 1 och 9.

Använd < för att välja en inställning mellan 9 och 1.

Obs:

Displayens ljusstyrka är ljusast när den är aktiv, d.v.s. när du kar rört vid en sensor de senaste 7 sekunderna.

Nattläge

Displayen är mörkare på natten mellan kl. 22:00 och 06:00.

Användning av kokzoner

0 Kokzonen avstängd

• Varmhållningssteg
1 Vidarekokningssteg
- Höjt vidarekokningssteg
2 Steksteg
Höjt steksteg
3 Uppkokningssteg

De glaskeramiska kokzonerna regleras med den tillhörande 7-stegs funktionsvred. Denna har, utöver stegen

0·1·2·3

också tre mellansteg som är mar ke ra de med prickar.

Dessa mellansteg väljs om tem pe ra tu ren på de lägre stegen är för låg och tem pe ra tu ren på det högre stegen är för hög.

Därmed är det möjligt att göra en exakt anpassning av temperaturen efter ma tva rans typ och mängd.

De olika stegen används lämpligast enligt beskrivningen nedan.

- Kokzonen avstängd - läge 0

När den glaskeramiska kokplattan är avstängdkaneftervärmenfortfarande användas för kokning/värmhålling.

• Värmhållningssteg

Om rätten bara ska småkoka långsamt vid mycket svag värme.

• Vidarekokningssteg - läge 1

Vid medelstora rätter och om du önskar jämn vidarekokning med bra ener giut nyttjande.

- Höjt vidarekokningssteg

För tillagning av större portioner.

- Steksteg - läge 2

För rätter som kräver låga temperaturer för fortsatt stekning.

- Höjt steksteg

För tillagning av stekt kött och rätter som kräver hög temperatur vid fort satt stekning.

- Uppkokningssteg - läge 3

I början av tilllagningsprocessen, för snabbkokning, bryning, uppkokning och tillagning av snabbrätter vid full värme eff ekt.

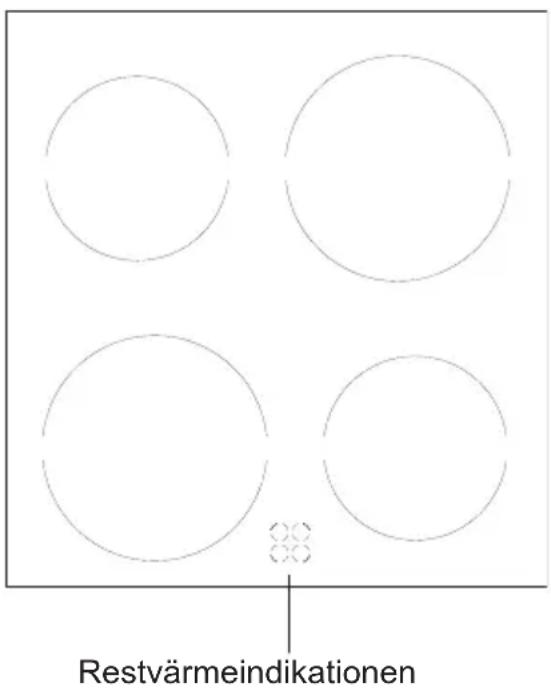

Restvärmeindikation

Restvärmeindikationen visar dig vilken av de fyra kokplattorna som fortfarande har en yttemperatur på mer än 50°C. Genom att vara uppmärksam på detta kan du förebygga att något bränns vid. Du kan också använda restvärmen för att hålla rätter varma under en begränsad tid.

VAL AV KOKKÄRL

Det ställs större krav på kokkärl på glaskeramiska kokplattor än på vanliga kok plat tor. Eventuella extrautgifter för kokkärl lönar sig snabbt på grund av energibesparingen och längre livslängd för kokkärl och glaskeramiska kokplattor. Dessutom förkortas tillagningsprocessen och därmed arbetstiden.

• Använd alltid bara grytor och pannor med lika stor eller större diameter än den glaskeramiska kokplattan på vilken de placeras. Därmed uppnas bästa möjli ga värmeöverföring.
• För små grytor medför energiförlust, men även risk för att maten kokar över och bränner fast på den glaskeramiska kokplattan.
• Använd aldrig ett kokkärl med tunn eller böjd botten eftersom detta kan medföra överhettning av den glaskeramiska kokplattan. Speciella elgrytor med plan sli pad botten passar särskilt bra.
• Använd inte grytor med plasthandtag i ugnen.
• Kokkärlets botten måste alltid vara torr så att det inte skapas kalkavlagringar på den glaskeramiska kokplattan.
• Vid användning av speciella kokkärl måste du alltid följa kokkärlsfabrikantens anvisningar.

Kokkärl med botten av aluminium eller koppar kan lämna avlagringar som är svåra att få bort. Det rekommenderas att vara dubbelt försiktig med emaljerade kärl, vilka kan göra skada vid torrkokning. Följ tillverkarens anvisningar.

Användning av ugnen

Ugnen värms upp med hjälp av den övre och nedre värmeanordningen en grillanordning.

Ställ in önskad ugnsfunktion, med funk tion- svredet

Du stänger av ugnen genom att vrida båda vreden till läge „●” / „0”.

Ugnens funktionsknapp - In ställ ning:

Snabbuppvärmning

Varmluft och grill.

Upptining

Använd denna funktion vid upp- tining av frusna kakor och bröd.

Fläkt och supergrill

Vid denna inställning arbetar ugnen med en aktiverad fläkt. Användning av den här funktionen påskyndar stekningsprocessen och gör att maträtter får bättre smak. Stekningen ska utföras med stängd ugnsdörr.

Supergrill (grill och över-värme)

Maten grillas och värmes up pifrån samtidigt.

På detta sätt blir temperaturen högre i ugnens övre del, så att den rostade maten blir mörkare till färgen. En praktiskt inställning när tjocka bitar ska grillas.

Grill

Meddennainställningaktiveras grillen.

Undervärme

Med denna funktion värms ugnen upp endast med hjälp av den nedre värmeanordningen. Denna funktion ska användas t.ex. vid gräddning underifrån.

Över- och undervärme

Inställning av denna funktion gör att ugnen värms upp med en konventionell metod.

Fläkt samt övre- och nedre vär- meelement

Denna funktion är lämplig vid bakning. Den fungerar som en traditionell ugn med fläkt (funktionen rekommenderas vid bakning).

Inrebelysning

När vre det vrids till detta läge tändsbelysningeninutiugnen.

ECO uppvärmning

ECO varmluft är en optimerad funktion för att spara energi under tillagningen. Ugnsbelysningen är släckt när vredet står i detta läge.

Kontrollampor

Aktivering av ugnen signaleras genom att två kontrollampor börjar lysa – en röd (7) och en gul (8). När den gula kontrollampan lyser betyder det att ugnen arbetar. När den röda kontrollampan släcks betyder det att ugnen nätt inställd temperatur. Om det i receptet för en maträtt rekommenderas att maträtten ska placeras i en uppvärmd ugn ska man göra det först efter att den röda kontrollampa slocknat. Under bakning ska den röda kontrollampa lysa och slockna en stund (bevarande av temperatur i ugnskammaren). Den gula kontrollampa kan även lysa när vredet står i position "Belysning av ugnkammare".

Grillstekning

Grillprocessen görs genom an vän dande av infraröda strålar på en maträtt. In fra röda strålar emitteras av ugnens glö dande värmeanordning.

För att aktivera grillfunktionen ska man:

• välg funktionen grill med funktionsvredet,
• värma upp ugnen i ca. 5 minuter (med stängd ugnslucka),
• placera en bakplåt med maträtt i ug nen på en lämplig arbetsnivå. Om man grillar på grillgaller ska man placera en plåt under grillgallret - för fett som ska droppa ner,
• stänga ugnsluckan.

För grill och Supergrill ska tem pe ra tu ren ställas in på 210°C, och för funk tion grill med fläkt ska tem pe ra tu ren ställas in på högst 190°C.

Observera!

När grillfunktionen används ska ugnsluckan vara stängd.

När man använder grillfunktionen kan några delar av ugnen bli heta. Därför re kommen-de ras det att inte låta barnen komma nära ugnen.

Bakning

• Vi rekommenderar att du gräddar kakor på de bakplåtar som medföljer spisen från fabriken.
• När du använder varmluftfunktionen behöver du inte förvärma ugnen.
• Kontrollera kakan med en provsticka innan du tar ut den ur ugnen.

(Om kakan är färdig ska provstickan vara torr och ren när du tar upp den ur kakan.)

• Vi rekommenderar att du låter kakan stå kvar i ugnen i ca 5 minuter efter det att du stängt av ugnen.
• När du använder varmluftfunktionen är baktemperaturen i regel ca. 20-30 grader lägre än vid traditionell bakning (med över- och undervärme).
• Temperaturangivelserna för bakning är endast vägledande värden, de kan regleras allt efter egna erfarenheter.

Stekning av kött

• Stekning i ugn rekommenderas vid större köttmängder (över 1 kg). Mindre köttbitar tillagas på spisen.
• Det rekommenderas att du använder eldfasta fat till stekning. Även fatens handtag bör vara eldfasta.
• När du använder grillen rekommenderar vi att du ställer en bakplåt med lite vatten i på den nedersta falsen.
• Vänd köttet minst en gång när halva stektiden har gått. Några gånger under stekningen kan du även ösa köttet med stekskyn som bildas under stekningen.

ECO uppvärmning

• ECO uppvärmning är en optimerad funktion för att spara energi under tillagningen.
• Du kan inte förkorta tillagningstiden genom att ställa in en högre temperatur, vi rekommenderar inte att du förvärmer ugnen.
• Ändra inte temperaturinställningen under tillagning och öppna inte ugnsluckan.

Rekommenderad inställning för ECO uppvärmning

Maträtt Ugnsfunktioner Temperatur ( °C) Nivå Tid i minuter
Sockerkaka		180 - 200 2 - 3	50 - 70
Jästkaka /pundskaka		180 - 200 2 50	- 70
Fisk 190 - 210 2 - 34 60
Nötkött 200 - 220 2 90 20
Fläskkött 200 - 220 2 9 160
Kyckling 180 - 200 2 8 00

Ugn med automatisk luftcirkulation (inklusive fläkt och över- och undervärme)

Maträtt Uppvärmning Temperatur		(°C)	Nivå Tid	(min.)
Sockerkaka		160–200 2–3 30–50
Sockerkaka		150 3 25–35
Jästkaka /pundskaka		160–170 1)	3 25–40	2)
Jästkaka /pundskaka		155–170 1)	3 25–40	2)
Pizza 220–240		1)	2 15–25
Fisk 210–220	2 45–(WYGX)
Fisk		190 2–3 60–70
Korv		210 4 14–18
Nötkött 225–250	2 12(5TZZ)50
Fläskkött 160–230	2 9(4KS4)
Kyckling		180–190 2 70–90
Kyckling		160–180 2 45–60
Grönsaker 190–210	2 40
Grönsaker		170–190 3 40–50

Tiderna gäller för maträtter som sätts in i en kall ugn. Minska tiden med cirka 5–10 minuter om ugnen är förvärmd.

¹⁾ Förvärm

²⁾ Tillagning av mindre mängder

Obs: Tiderna i listan är ungefärliga och får ev. justeras utifrån dina erfarenheter och preferenser.

Bakning

Maträtt Tillbehör Nivå Uppvärm-			ning	Temperatur (°C)	Bak-/stek-tid 2)(min.)
Småkakor	Bakplåt 3			160–170 1)	25–40 2)
	Bakplåt 3 155–170			1)	25–40 2)
	Bakplåt 3 155–170			1)	25–40 2)
	Bakplåt Grillplåt	2 + 42 – bakplåteller grillplåt4 – bakplåt		155–170 1)	25–50 2)
Mördeg	Bakplåt 3			150–160 1)	30–40 2)
	Bakplåt 3 150–170			1)	25–35 2)
	Bakplåt 3 150–170			1)	25–35 2)
	Bakplåt Grillplåt	2 + 42 – bakplåteller grillplåt4 – bakplåt		160–175 1)	25–35 2)
Mjuk kaka utan fett	Galler + svart kakform diameter26 cm	3		170–180 1)	30–45 2)
Äppelpaj	Galler + 2svarta kakfor-mardiameter20 cm	2svarta kakfor-mar placerade diagonalt, bak till höger och fram till vänster		180–200 1)	50–70 2)

1) Förvärmning, använd inte snabbvärmningsfunktionen.
²⁾ Tiderna gäller för maträtter som sätts in i en kall ugn. Minska tiden med cirka 5–10 minuter om ugnen är förvärmd.

TESTRÄTTER. I enlighet med standard EN 60350-1.

Grilla

Maträtt Tillbehör Nivå Uppvärm-			ning	Temperatur (°C)	Tid (min.)
Varm macka av ljust bröd	Galler 4			210 1)	1,5–2,5
	Galler 4 210			2)	2–3
Hamburgare	Galler + stekplåt (för att samla upp droppande fett)	4 – galler 3 – stekplåt		210 1)	1:a sidan 10–152:a sidan 8–13

¹⁾ Förvärm i 5 minuter, använd inte snabbvärmningsfunktionen.

2) Förvärm i 8 minuter, använd inte snabbvärmningsfunktionen.

Undervärme

Maträtt Tillbehör Nivå Uppvärm-		ning	Temperatur (°C)	Tid Min.
Hel kyckling	Galler + stekplåt (för att samla upp droppande fett)	2 – galler1 – stekplåt		180–190 70–90
	Galler + stekplåt (för att samla upp droppande fett)	2 – galler1 – stekplåt		180–190 80–100

Tiderna gäller för maträtter som sätts in i en kall ugn. Minska tiden med cirka 5–10 minuter om ugnen är förvärmd.

Se till att spisen är avslagen och att samtliga vred är ställda i läge "●" / "0". Rengöringen skall påbörjas först när spisen är kall.

Glaskeramisk kokplatta

Rengör den glaskeramiska kokplattan regelbundet och så gott det går medan den är ljummen eller kall. Se till att smuts inte bränner fast flera gånger.

I samband med detta rekommenderar vi följande:

• Var försiktig så att inga socker- eller syrehaltiga matvaror bränner fast.
• Även aluminiumfolie och plastkärl kan skada kokplattan om materialet smälter pa plattan och inte avlägsnas omedelbart.
• Vid lätt nedsmutsning, som inte bränner fast, kan plattorna torkas av med en fuktig trasa.
• Kraftig nedsmutsning eller fa stbränd smuts avlägsnas enkelt med en rakblads skra pa, som är särskilt avsedd för kokplattor.
• Kalk, vattenränder, fettstänk och me talli ska missfärgningar avlägsnas med ett rengöringsmedel avsett för glaskeramiska kokplattor.

Ugnen

Låga tillagningstemperaturer ger min dre nedsmutsning av ugnen.

• Du får dock aldrig försöka hålla ug nen ren genomattläggaaluminiumfoliepåbotten.
• Rengör ugnen, vid behov, så snabbt som möjligt efter an vänd ning (varje gång).
  Använd aldrig starka, repande rengörings och putsmedel. Använd alltid rekommenderade ugnsrengöringsmedel.
• Låt ugnen stå öppen en stund efter våtrengöring så att den torkar or dent ligt.
• Ångkokning och konservering för orsa kar kraftig fuktbildning i ug nen. Se till att du låter ugnen torka or dent ligt – annars kan rostskador uppstå.

Ångrengöring – SteamClean

Placera en skål med 0,25 liter vatten längst ned i ugnen och stäng ugnsluckan. Sätt ugnen på 50°C och funktionsvredet på läge "undervärme". Värm ugnen i ca. 30 min. Öppna sedan ugnsluckan, torka ugnen med trasa eller tvättsvamp och rengör sedan ugnen med varmt vatten med diskmedel i.

Byte av ugnens halogenlampa

Innan du byter halogenlampan ska du försäkra dig om att elkontakten är utdragen för att förhindra att du får elstötar.

1. Dra ut kontakten.
2. Ta bort hyllor och plåtar ur ugnen.
3. Skruva ur och diska lamphöljet och torka det torrt.
4. Dra ut halogenlampan, håll i den med en duk eller ett papper. Byt halogenlampa om det behövs.
5. spänning 230 V
6. effekt 25 W
7. Sätt tillbaka lampan i sockeln.
8. Skruva in lamphöljet.

Varning! Var noga med att inte beröra halogenlampan direkt med fingrarna!

(De utdragbara skenorna finns inte i alla ugnsmodeller.)

Ugn är utrustad med lätt uttagbara ugnsfalsar (stege). För att ta ut dem för ren gö ring ska man dra ett fäste som finns i fronten och därefter dra ut ugnsfalsar och av lägsna det från bakfäste.

Rengör ugnens teleskopiskt utdragbara skenor och bakplåtar med varmt vatten och tvål, torka noggrant. Montera teleskopiskt utdragsbara skenorna genom att fästa dem på ugnes skenor.

För att bättre komma åt ugnskammaren i samband med rengöring kan man ta bort ugnsluckan. För att göra detta ska man öppna luckan och dra upp en säkerhetsdel som finns i gångjärnen (fig. A). Där ef ter ska man trycka till luckan lite, lyfta och ta ut den framåt. För att montera luckan i ugnen ska man göra i omvänd ord ning. Vid återplacering av luckan ska man se till att en utskärning som finns på gångjärnen placeras på gångjärnens greppavsats på rätt sätt. Efter att luckan återplacerats ska man ovillkorligen dra ner säkerhetsdelen. Om man inte drar den ner, kan det orsaka skada på gång är nen vid försök att stänga luckan.

Uppdragning av säkerhetsdelar till gång ärn

1. Använd en vanlig skruvmejsel för att ta av luckans övre kantlist och försiktigt lossa sidorna (fig. B).
2. Dra försiktigt av kantlisten. (fig. B, C)

1. Därefter kan glasskivan tas bort (fig. D). Efter rengöring upprepas beskrivningen i omvänd turordning.

Viktigt! Tryck inte in den övre profilen på luckans bägge sidor samtidigt. För att passa in luckans övre profil på rätt sätt placerar du profilens vänstra ände mot luckan och trycker sedan in den högra änden tills du hör ett „klick”. Därefter trycker du in den vänstra änden tills du hör ett „klick”.

Vid ev. problem ska du alltid:

• Stänga av spisen
• Slå av strömmen till spisen
• Vissa småfel kan du själv åtgärda genom att följa anvisningarna i tabellen.
  Kontrollera de enskilda felen i tabellen innan du kontaktar service.

PROBLEM	ORSAK	ÅTGÄRD
1.Den elektriska utrustningen fungerar inte.	Avbrott i strömtillförseln.	Kontrollera säkringen i proppskåpet, byt säkring om den har smält.
2.Ugnsbelysningen fung-erar inte.	Lampan är lös eller skadad.	Skruva fast lampan eller byt ut den (se kapitel "Rengöring och underhåll").

Märkspänning 230~50Hz

Märkeffekt max.9,3 kW

Mått 90 / 50 / 60 cm

Strömförbrukning i standby [W] 0,5

Strömförbrukning i avstängt läge [W] -

Strömförbrukning med nätverksansluten produkt [W] -

Automaattinen valmiustilaan siirtyminen / sammutus [min] -

Produkten uppfyller kraven i EU-standarderna EN 60335-1; EN60335-2-6.

Informationen på elugnarnas elskyltar har angivits i enlighet med standarden EN 60350-1 / IEC 60350-1. Dessa värden har definierats under standardbelastning med aktiva funktioner: under- och övervärme (konventionell ugn) och varmluftsvärme (varmluftsugn), om dessa funktioner finns tillgängliga.

Energieffektivitetsklassen har tilldelats utifrån produktens tillgängliga funktioner enligt prioriteringen nedan:

Automatisk luftcirkulation ECO (ring-värmeelement + fläkt)
Automatisk luftcirkulation ECO (under + övervärme + grill + fläkt)	[YCKS]
Automatisk luftcirkulation ECO (under + övervärme)

Avlägsna teleskopskenorna (om produkten har sådana) när du testar elförbrukningen.
