POCO560IHW5 - Spis Point - Gratis bruksanvisning och manual

Typ av produkt	Fristående spis
Märke	Point
Modell	POCO560IHW5
Bredd	60 cm
Djup	60 cm
Höjd	85-90 cm (justerbar)
Vikt	50 kg
Strömförsörjning	220-240 V, 50 Hz, 16 A
Hälltyp	Gas (4 brännare) eller Elektrisk (beroende på variant)
Ugnstyp	Elektrisk varmluftsugn
Ugnskapacitet	65 liter
Grillfunktion	Ja, med justerbar värme
Självrengörande	Katalytiska paneler (delvis)
Barnlås	Ja, på ugnsluckan
Automatisk avstängning	Ja, ugnens timer som säkerhetsfunktion
Energiklass	A
Tillgång på reservdelar	Vanliga delar finns online

Vanliga frågor - POCO560IHW5 Point

Hur installerar jag spisen?

Se till att apparaten installeras av en kvalificerad tekniker. Gasmodeller kräver en gas-säker tekniker; elektriska modeller behöver en 16A-strömförsörjning. Lämna 5 cm mellanrum runt för ventilation.

Vilken typ av gas använder spisen?

Spisen är inställd för naturgas (G20) men kan konverteras till LPG (G30/G31) med omvandlingssatsen. Se manualen för munstycksstorlekar.

Hur rengör jag ugnen?

Använd en fuktig trasa med milt rengöringsmedel. För envisa fläckar, använd en katalytisk rengöring på ugnens innerpaneler. Använd inte slipande rengöringsmedel.

Ugnen värms inte ordentligt.

Kontrollera termostatinställningen och dörrtätningen för skador. Om värmeelementet är defekt kan det behöva bytas. Se till att spisen inte står i ett kallt rum.

Kan jag använda aluminiumfolie i ugnen?

Undvik att täcka ugnsgolvet med folie eftersom det kan blockera värme och orsaka skador. Använd folie endast på bakplåtar.

Hur aktiverar jag barnlåset?

Tryck och håll in låsknappen i 3 sekunder tills en indikatorlampa tänds. För att avaktivera, upprepa proceduren.

Varför klickar hällbrännaren kontinuerligt?

Detta är normalt för auto-tändning. Om klickandet fortsätter efter att lågan är tänd, se till att brännarlocket är korrekt placerat och rent.

Hur byter jag ugnens glödlampa?

Koppla bort strömmen, ta bort glaset och byt ut mot en 300°C-godkänd glödlampa (vanligtvis G9-typ). Dra endast åt för hand.

Vad är garantitiden?

Point erbjuder 2 års garanti på delar och arbete. Registrera din produkt online för att utöka täckningen.

Var hittar jag modellnumret?

Modellnumret finns på märkplåten som sitter bakom den nedre lådan eller på spisens baksida.

BRUKSANVISNING POCO560IHW5 Point

Stegetermometern registreras automatiskt när temperaturen är över 0°C.

Observera:

Låssystemet aktiveras igen när dörren stängs.

Ugnen kan sättas på när du ser 🔒-symbolen på displayen.

Minutur

Avbryta tidsinställning:

Håll varm-funktionen aktiveras på samma sätt som beskrivs i avsnittet Slå på kokzonen

• Läs hela bruksanvisningen noga innan du börjar använda spisen.
• Bekanta dig med din nya spis och dess olika användningsfunktioner i den ordningsföljd de beskrivs i bruksanvisningen.
• Var uppmärksam på alla upplysningar och förklaringar gällande korrekt användning och behandling. Därmed ser du till att din spis alltid är redo att användas och att den håller längre.
• Var särskilt uppmärksam på alla upplysningar som rör säkerheten. Därmed förebygger du olyckor och skador på spisen.
• Kom ihåg att spara bruksanvisningen, den kan komma till användning vid ett senare tillfälle.

Observera att denna bruksanvisning gäller för flera spisar. Det är därför inte säkert att alla funktioner finns på just din spis.

Observera!

Du ska ha läst och förstått denna bruksanvisning innan du använder spisen första gången.

Spisen är endast tänkt att användas som kokanordning. Utnyttjande av spisen för andra ändamål än matlagning (t ex för uppvärmning av lokalen) är inte tillåtet då det är förenat med risker.

Tillverkaren förbehåller sig rätten att göra ändringar som inte påverkar spisens funktion.

Produktbeskrivning....47

Uppgifter angående utrustning....49

Installation....50

Användning....53

Användning av ugnen - praktiska råd....71

Testrätter....74

Rengöring och underhåll....76

Åtgärder vid fel....80

Tekniska data....81

Obs. Hällen och dess åtkomliga delar blir varma under användning. Undgå att röra vid kokzonerna eftersom de kan vara heta. Låt inte barn under 8 år använda spisen utan vuxens uppsikt.

Spisen får inte användas av personer (inklusive barn under 8 år) med nedsatt fysisk, sensorisk eller mental förmåga, eller som saknar erfarenhet och kunskap om dess användning, utom om de övervakas eller har instruerats av den som ansvarar för deras säkerhet. Barn får inte leka med spishällen. Låt inte barn rengöra eller använda spisen utan att ha uppsikt över dem.

Obs. Ha alltid uppsikt över spisen om du lagar mat i olja eller fett, annars kan faror uppstå och det finns risk för eldsvåda.

Försök ALDRIG släcka elden med vatten. Dra ut spisens kontakten från väggen och kväv lågorna med ett lock eller en brandfilt.

Obs. Brandrisk: Använd inte kokytan som förvaringsplats.

Obs. Om hällens yta har spruckit ska du stänga av strömmen för att undvika risken för elstötar.

Stäng av spisen när du har använt den. Lita inte enbart på spisens funktion att känna av kokkärl.

Ugnen är mycket het vid användning och en stund efter att den stängts av.

När man använder ugnen, blir några delar heta.

Obs. Använd inte starka rengöringsmedel eller vassa metallföremål när du rengör spisens glasytor. Ytan kan repas, vilket kan orsaka sprickor i glaset.

Obs. Vid byte av glödlampan i ugnen måste spisen stängas av med huvudströmbrytaren. Det får inte finnas någon strömtillförsel till spisen när lampan byts.

Använd inte utrustning som rengör med ånga när du rengör spisen.

SÄKERHETSANVISNINGAR

• Håll uppsikt över barn när spisen används.
• Grytor, kokzoner, och ugn blir mycket heta vid användning och är fortfarande varma en stund efter att kokzonerna eller ugnen stängts av.
• Låt inte barn röra vid eller leka med knappar eller ugnslucka, och se så gott det går till att de inte befinner sig i närheten av spisen.
• Vid grillstekning i ugnen blir de infraröda värmeelementen glödheta. För att förhindra eventuell flambildning får värmeelementet inte komma i kontakt med den mat som grillas.
• Se till att andra elapparaters anslutningssladdar inte kommer i kontakt med varma kokzoner eller kläms fast i ugnsluckan. Var särskilt försiktig om du använder stickkontakter som sitter i närheten av spisen.
• Använd aldrig spisens glaskeramiska kokplattor eller ugnen för rumsuppvärmning.
• Mycket heta oljor och fetter kan antändas. Håll därför alltid ett öga på spisen under fritering eller grillstekning.
• Lägg aldrig aluminiumfolie på ugnsbotten eftersom den kan skada bottenplåtens emalj.
• Av samma orsak får grytor eller andra delar aldrig ställas direkt på ugnens bottenplatta.
• När ugnsluckan är öppen (vid grillstekning, ugnsstekning o.s.v. endast med infraröd grill) måste skärmplattan, som skyddar kontrollknappar och driftsindikatorer (kontrollampor), alltid vara monterad under kontrollpanelen.
• Stäng av spisens huvudströmbrytare vid defekter eller fel. Spisen får inte användas igen innan eventuellt fel avhjälpts av en fackman.

Den glaskeramiska kokplattan är härdad mot värme, kyla och temperatursvängningar.

Undvik slag förorsakade av att t.ex. saltkar, kryddburkar eller andra hårda föremål faller ner på plattan.

• De glaskeramiska kokplattorna bör inte vara påslagna när det inte står kokkärl på dem, de får inte heller användas som förvaringsplats.
• Grytor får bara ställas på plattan om deras bottnar är rena och torra.
• Socker eller sockerhaltiga matvaror som spills på den glaskeramiska kokplattan måste avlägsnas omedelbart, så gott det går, medan de fortfarande är varma så att de inte bränns fast.
• Undvik att repa de glaskeramiska kokplattorna med smycken, grytor med vassa kanter o.s.v.
• Köksföremål av plast (skedar, skalar o.s.v.) får inte placeras på varma glaskeramiska kokplattor eftersom de kan smälta fast.
• Se till att emaljerade grytor och liknande inte kokas helt tomma.
• Om det uppstår djupa repor eller sprickor i den glaskeramiska kokplattan måste du genast koppla bort spisen från elnätet genom att stänga av strömbrytaren.
• Personer med livsnödvändiga implantat (t.ex. pacemaker, insulinpump eller hörapparat) måste kontrollera så att de inte störs av induktionshällen (frekvensområdet för den är 20-50 kHz).

HUR MAN SPARAR ENERGI

• Undvik att lyfta på locket i onödan. Man ska inte heller öppna ugnsluckan i onödan.
• Använd ugnen endast vid tillagning av större mängder. Det är mer sparsamt att tillaga kött som väger mindre än 1 kilo på spisen.

• Utnyttja eftervärmen

Då man kokar något under längre tid än 40 minuter rekommenderas det att ugnen stängs av 10 minuter innan maten är färdigkokt.

- Vid bakning, använd varmluftsfunktion och stängd ugnslucka

• Stäng ugnsluckan noggrant

Värmen kan sippra ut på grund av smuts på luckans packning. Det är bäst att ta bort smuts genast när de uppstår.

Miljöskydd

Tänk på att emballage, använda apparater, reservdelar o.s.v. är återanvändbara material.

Se alltid till att materialen deponeras enligt de föreskrifter som

gäller för återanvändning.

Kassering av förbrukade produkter

När produkten är förbrukad får den inte kasseras som vanligt avfall, utan man bör överlämna den till en organisation som återvinner elektriska och elektroniska produkter. På produkten, bruksanvisningen eller

förpackningen finns en symbol som visar att förbrukad produkt ska lämnas till återvinning.

Material som används för tillverkning av produkten kan återvinnas enligt lämplig beteckning. Genom återvinning av materialet i den förbrukade produkten bidrar man till ett stärkt miljöskydd.

Kontakta din kommun för uppgifter om var i din kommun det finns organisationer som tar hand om förbrukade produkter.

1 Vred för ugnsfunktioner 2 Vred för reglering av ugnstemperatur 3 Värmeindikator för ugn 4 Kontrollampa 5 Digitalt ur 6 Barnlås 7 Förvaringslåda

Beskrivning

Booster induktionskokzon (höger bak)

Kontrollpanel

1. Till-/från-sensor
2. Sensor för att öka värmen
3. Indikator för kokzon
4. Sensor för att minska värmen
5. Sensor för att välja kokzon
6. Timersensor
7. Barnlåssensor
8. Timer kontrollampa
9. Barnlås kontrollampa
10. Timer

Spisens utrustning

Rostfritt grillgaller

Långpanna

Uppställning av spisen

• Rummet som spisen står i ska vara torrt och dragigt och ha en väl fungerande ventilation enligt gällande tekniska föreskrifter.
• Undvik att lyfta spisen i den glaskeramiska hällen.
• Tätningsmaterial, lister och klister (som beläggning är klistrad med) på möbler som ska stå vid spisen ska tåla minst 100°C, annars riskerar möbeln att deformeras. Om man inte är säker angående möblers temperaturtålighet ska man ha ett avstånd på ca. 2 cm mellan möblerna och spisen.
• Spisen ska placeras på ett jämnt och hårt golv (den får inte placeras på ett underlägg).
• Innan man börjar använda spisen ska man se till att den står rakt (vågrätt), t ex med hjälp av ett vattenpass. Detta är särskilt viktigt för att olja i stekpannan ska fördelas jämnt. Du gör nivåjusteringen med hjälp av de justeringsben som du kommer åt genom att öppna ugnslådan.

Spisen är konstruerad för att anslutas till ett enfas 230 V 1N~ strömuttag. Innan enheten ansluts till strömmen måste du försäkra dig om att uttagets parametrar stämmer med uppgifterna på märkskylten, som sitter på spisens baksida till höger. Det finns även en bild på märkskylten i den här manualen.

Spisen är utrustad med en elsladd. Det är viktigt att du läser informationen nedan innan du ansluter spisen till strömuttaget.

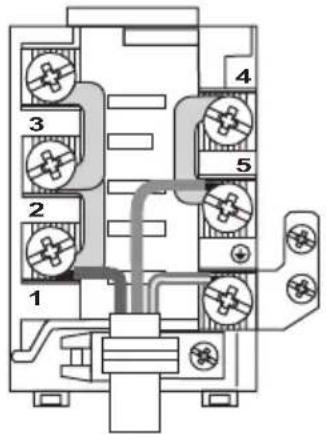

Inkoppling av spis till elsystem

• Installationen får endast genomföras av en auktoriserad elinstallatör. Därmed säkerställs att gällande regler för stark ström följs.
• Installationen måste följa eventuella speciella krav som fastställts av lokala leverantörer.
• Anslutningen av spisen kräver en separat strömkrets.
• Du kan anpassa spisen till ett trefas 400 V 3N~ strömuttag med hjälp av en lämplig överbryggning i anslutningsterminalen.
• Anslutningen måste alltid utföras enligt instruktionerna i nedanstående anslutningsschema.
• Vid anslutning eller byte av kopplingssladden måste minst en sladd av typen H05VV-F3G4 / H05VV-F5G2.5 eller motsvarande användas.
• OBS!: För att uppfylla säkerhetsföreskrifterna måste en strömbrytare som bryter alla poler och som har ett kontaktavstånd på minst 3 mm användas. (Kan vara en huvudströmbrytare).

Innan man börjar använda spisen

• Avlägsna delar av förpackningen om sådana finns kvar, töm ugnslådan och rengör ugnen.
• Ta ut ugnens utrustning och tvätta den i varmt vatten med lite diskmedel i.
• Avlägsna skyddsfilmen på grillelementet innan ugnen sätts på.
• Sätt igång fläkten i rummet eller öppna fönstret.
• Värm upp ugnen (i ca 30 minuter på ca 250°C), ta bort smuts och rengör ugnen noga.
• Följ säkerhetsinstruktionerna när du använder spis och ugn.

Ugnen får endast tvättas med varmt vatten med diskmedel (inte med några starkare rengöringsmedel).

Observera!

För häll utrustad med elektronisk programväljare, ska displayen efter anslutning till nätet visa "0.00". Med programväljaren ställer man in aktuell tid.

Ugnen fungerar först när tiden är inställd.

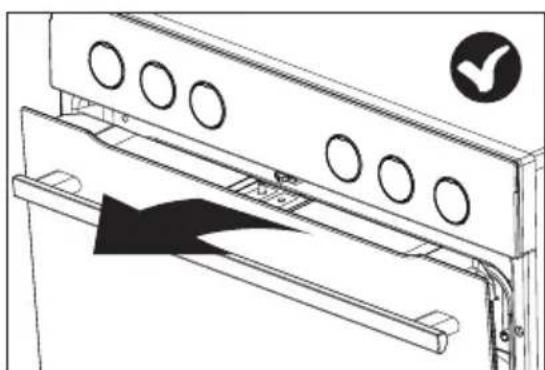

Barnlås

Ugnsluckan har ett barnlås som hindrar att barn kan öppna luckan. När produkten levereras från tillverkaren är barnlåset aktiverat.

Lås upp barnlåset.

Låset är upplåst och du kan öppna luckan.

Barnlåsfunktionen är fortfarande aktiverad och luckan låses när du stänger den.

Digitalt ur

— sensor som höjer inställningen

< — sensor som sänker inställningen

— Indikering produkt igång

— Timer

— Tillagningstid

Ställ in aktuell tid

När du ansluter produkten till strömmen och efter ett strömavbrott blinkar 0.00 på den digitala displayen.

• Tryck på MENY och håll intryckt (eller tryck på < / > samtidigt) tills du ser på displayen och punkten under symbolen blinkar.
• Tryck på < / > inom 7 sekunder för att ställa in aktuell tid.

Spara den nya inställningen genom att vänta i cirka 7 sekunder efter att tiden har ställts in. Punkten under symbolen 📄 slutar blinka.

Du kan ändra tiden senare. För att göra det trycker du samtidigt på < / > och ändrar tiden medan punkten under 🔒 symbolen blinkar.

Obs:

Du kan sätta igång ugnen när du ser 🔊 symbolen på displayen.

Timer

Timer kan aktiveras när som helst, oberoende av de andra funktionernas status. Den kan ställas in från 1 minut till 23 timmar och 59 minuter. För att ställa in timern:

• Tryck på MENY, sedan blinkar ⚠ på displayen:
• Ställ in timer med sensorerna < / >. Displayen visar den inställda tiden och äggklockans symbol 📄. När den inställda tiden har gått hörs en ljudsignal och ikonen 📄 blinkar.
• Stäng av larmet genom att trycka på MENY och hålla intryckt, eller genom att samtidigt trycka på < / >, stängs av och displayen visar den aktuella tiden.

Obs!

Om du inte trycker på någon knapp stängs ljudsignalen av efter cirka 7 minuter.

Tillagningstid

Gör så här för att stänga av produkten efter en viss tid:

• Aktivera tillagningstiden genom att ställa ugnens funktionsvred på vald funktion och temperaturvredet på önskad temperatur.
• Tryck på MENY flera gånger tills displayen visar dur (duration, varaktighet) en kort stund och ⚡ symbolen blinkar.
• Ställ in önskad varaktighet från 1 minut till 10 timmar med

</> sensorerna.

Den inställda varaktigheten sparas efter cirka 7 sekunder. Displayen visar den aktuella tiden och |→| symbolen.

Ugnen stängs av automatiskt när tiden är över. Ett larm hörs och symbolen ⚠ börjar blinka.

• Ställ ugnens funktionsvalsvred och temperaturvalsvred i avstängt läge.
• Stäng av larmet genom att trycka på MENY och hålla intryckt, eller genom att samtidigt trycka på < / >, |→| stängs av och displayen visar den aktuella tiden.

Avbryta inställningar

Du kan avbryta timerns och tillagningstidens inställningar när du vill.

- Tryck på sensorerna < / > samtidigt för att avbryta tillagningstiden.

Avbryta timer inställning:

• Tryck på MENY sensorn för att välja timeren.
• Tryck på < / > sensorerna samtidigt.

Ändra ljudsignal

Gör så här om du vill ändra ljudsignalen:

• Tryck på < / > sensorerna samtidigt.
• Tryck på MENY upprepade gånger för att välja ton (tonen). Displayen blinkar:
• Välj tonen du vill ha med < / > sensorerna: Använd > för att välja en inställning mellan 1 och 3. Använd < för att välja en inställning mellan 3 och 1.

Ställa in displayens ljusstyrka

Du kan ställa in displayens ljusstyrka från 1 till 9, då 1 är mörkast och 9 är ljusast. Ljusstyrkan gäller den inaktiva displayen, d.v.s. när du inte har rört vid en sensor på 7 sekunder.

Gör så här för att ställa in ljusstyrkan:

• Tryck på sensorerna < / > samtidigt.
• Tryck på MENY flera gånger för att välja inställningen bri (brightness, ljusstyrka) — inställningarna kan göras i sekvensen ton (tonen) och bri (brightness, ljusstyrka).

- Använd sensorerna < / > för att ställa in önskad ljusstyrka:

Använd > för att välja en inställning mellan 1 och 9.

Använd < för att välja en inställning mellan 9 och 1.

Obs:

Displayens ljusstyrka är ljusast när den är aktiv, d.v.s. när du har rört vid en sensor de senaste 7 sekunderna.

Nattläge

Displayen är mörkare på natten mellan kl. 22:00 och 06:00.

Stektermometer

Justerings- och visningsintervall: 30°C till 99°C, upplösning: 1 °C, förinställd standardvärde: 80°C.

Stektermometern aktiveras automatiskt när temperaturen vid termometern är över 0 °C. Obs:

Stektermometeruttaget skyddas av ett lock. Avlägsna uttagets lock för att kunna sätta in stektermometern.

Om stektermometern är ansluten, visar de två siffrorna till vänster den faktiska temperaturen vid stektermometern medan de två siffrorna till höger visar det inställda värdet. Om temperaturen är lägre än den lägsta inställningsbara temperaturen på 30°C, visas "30" i teckenfönstret. Om temperaturen är högre än den högsta inställningsbara temperaturen på 99°C, visas den högsta inställningsbara temperaturen i teckenfönstret. Efter anslutning av stektermometern startas programmet med det förinställda temperaturvärdet 80°C. Det inställda temperaturvärdet kan ändras så länge temperaturvärdena visas (men inte medan timern håller på att starta). Stektermometerns larm kan återställas genom tryckning på valfri knapp.

Du kan stänga av ett aktivt program med köttermometer eller ett väntande larm genom att koppla bort köttermometern och trycka på en valfri knapp.

Vi rekommenderar att du använder köttermometern när du tillagar en större mängd kött (minst 1 kg).

Att använda köttermometer för tillagning av fjäderfä eller kött med ben rekommenderas inte.

När köttermometern inte används ska den tas bort ur uttaget och ut ur ugnen.

Obs:

Använd bara den köttermometer som medföljer enheten.

Tabell: Kärntemperaturer vid användning av stektermometer

KÖTTYP	KÄRNTEM-PERATUR°C
GRISKÖTTFläskkarréKöttfärslimpa	85-9080-85
OXKÖTTOxstekRostbiffrödrosastektgenomstekt	90-9550-5565-7075-80
KALVSTEK	85-90
LAMMSTEK	85-90
VILT	80-85
FISK (HEL)t.ex. laxöring, torsk	80-85

Innan du använder hällen första gången

• Först ska hällen rengöras ordentligt. Hällen behandlas på samma sätt som glasyr.
• Vid första användningen kan det finnas en övergående luktavsöndring. Ha därför ventilationen igång eller öppna fönster.
• Utför skötseln med hänsyn till säkerhetsanvisningarna.

Hur induktionshällens kokzoner fungerar

En elektrisk oscillator styr en spole som finns inuti produkten. Spolen alstrar ett magnetfält som inducerar virvelströmmar till kokkärlet.

Dessa virvelströmmar som har inducerats av magnetfältet värmer upp kokkärlet.

För detta krävs att kokkärlens botten är ferromagnetisk, d.v.s. att det påverkas av magnetfält.

Generellt kan man säga att induktionstekniken har två fördelar:

• Värmen avges endast genom kokkärlet och dess effekt maximeras därmed.
• Det förekommer ingen fördröjning av uppvärmningen eftersom maten börjar tillagas så snart kärlet placeras på hällen, och avslutas så snart kärlet tas bort.

Induktionshällen avger vissa ljud under normal användning. Dessa inverkar inte på hållens korrekta funktioner.

• Lågfrekvent surrande ljud. Detta ljud hörs när kokkärlet är tomt och upphör när vatten eller livsmedel tillsätts i kärlet.
• Högfrekvent visslande ljud. Detta ljud hörs i kokkärl tillverkade av flera olika materialskikt när värmen är inställd på max. Ljudet blir starkare om två eller flera kokzoner inställda på maxvärme används. Ljudet upphör eller minskar i styrka när du sänker värmeinställningen.
• Gnisslande ljud. Detta ljud hörs i kokkärl tillverkade av flera olika materialskikt. Ljudstyrkan beror på tillagningssättet.
• Brummande ljud. Ett brummande ljud kan höras när elektronikens kylfläkt är igång.

Ljuden som hörs när produkten används normalt beror på att kylfläkten är igång, tillagnings-sättet, kokkärlens storlek, kokkärlens material och på värmeinställningen.

Dessa ljud är helt normala och utgör inget fel på produkten.

ANVÄNDNING

Fläkt: Används för att skydda och kyla styr- och matningsenheter. Fläkten kan arbeta med 2 olika hastigheter och fungerar automatiskt. Fläkten fortsätter att vara igång tills det elektroniska systemet är tillräckligt avkylt oavsett om spisen och kokzonerna har stängts av eller inte.

Transistor: Temperaturen på de elektroniska delarna mäts ständigt med hjälp av en sond. Om värme ökar mot en riskgräns sänker systemet automatiskt värmeeffekten på en värmezon eller stänger av värmezoner som finns närmast de uppvärmda elektroniska delarna.

Detektorer kokkärl: Detektor för kokkärl möjliggör att plattan arbetar och värmer. Små föremål placerade på värmeområde (t.ex. sked, kniv eller ring) kommer inte att betraktas som kokkärl och plattan kommer inte att sättas på.

Kokkärlsavkännare

Kokkärlsavkännaren är installerad i induktionshällen. Den gör att uppvärmningen startar automatiskt när en gryta eller stekpanna känns av på kokzonen, och avslutas när den tas bort. Detta spar på energin.

• När ett lämpligt kokkärl ställs på kokzonen visas värmeinställningen på displayen.
• För induktion krävs lämpliga kokkärl med ferromagnetisk botten (se tabellen).

Om det inte finns något kokkärl på kokzonen, eller om kokkärlet är olämpligt, visas symbolen 📁. Kokzonen kommer inte att fungera. Om inget kokkärl känns av inom 10 minuter stängs kokzonen av.

Använd touchsensorn för att stänga av en kokzon i stället för att bara ta bort kokkärlet.

Kokkärlsavkännaren är inte avsedd att användas i stället för en till/från-sensor.

Induktionshällen har elektroniska touch-sensorfält som styrs genom att du trycker på det markerade området med fingret.

Det hörs en ljudsignal varje gång du trycker på sensorfältet.

Var noga med att bara trycka på ett sensorfält i taget när du sätter på eller stänger av hällen, eller när du ändrar värmeinställningen. Om du trycker på två eller flera sensorfält samtidigt (med undantag för timer och barnlås) kommer hällen att ignorera styrsignalerna, den kan utlösa en felindikering om du trycker på sensorfälten för länge. Stäng av kokzonen med sensorfälten när du är klar och lita inte bara på kokkärlsavkännaren.

Att välja kokkärl för induktionshällen

• Använd bara kokkärl av hög kvalitet med en helt plan botten. Det förhindrar att heta områden uppstår i kokkärlet där mat kan bränna vid. Grytor och stekpannor med tjocka stålväggar ger den bästa värmefördelningen.
• Försäkra dig om att kärlets botten är torr. Försäkra dig om att kokkärlets botten är helt torr innan du ställer det på kokzonen efter du har fyllt det, eller har tagit fram det ur kylen. I annat fall kan hållens yta bli smutsig.
• Ett lock förhindrar att hettan försvinner ur kärlet, vilket gör att både tillagningstiden och energiförbrukningen minskar.
• Du ser om ett kokkärl är lämpligt genom att försäkra dig om att dess botten fungerar som en magnet.
• Kärlets botten måste vara plan för bästa temperaturstyrning i induktionsmodulen.
• Om botten buktar inåt, eller om det finns en stor logotyp från tillverkaren i kärlets botten, kommer det att påverka induktionsmodulens temperaturstyrning. Det kan orsaka att kärlet överhettas.
• Använd inte defekta kokkärl, exempelvis kokkärl vars botten har skadats p.g.a. överhettning.
• Om du använder ett stort kokkärl med en ferromagnetisk botten vars diameter är mindre än det totala kokkärlets diameter, kommer endast den ferromagnetiska botten att värmas upp. Det resulterar i att värmen inte kan fördelas jämnt i hela kokkärlet. Om det ferromagnetiska området minskas genom att kokkärlet har aluminiumdelar kan kärlets effektivt uppvärmda område bli mindre. Hällen kan få problem med att känna av kokkärlet eller inte känna av det alls. För bästa tillagningsresultat ska kokkärlets ferromagnetiska botten ha samma diameter som kokzonen. Om kokkärlet inte känns av på en använd kokzon rekommenderar vi att du försöker med en mindre kokzon.

När du använder en induktionshäll ska du endast använda ferromagnetiska bottenmaterial som:

-Emaljerat stål • Gjutjärn - Kokkärl i rostfritt stål specialtillverkade för induktionshällar.

Beteckning på kokkärl Koll	et finns en symbol på etiketten som säger att kokkärlet kan användas för induktionsplattor.
	Man ska använda magnetiska kokkärl (gjorda av emaljbleck, magnetiskt rostfritt stål, gjutjärn). Du kan kontrollera kokkärlets användbarhet genom att lägga en magnet på dess undersida.
Rostfritt stål Får inte användas
Aluminium Får inte användas
Gjutjärn Hög effektivitet
	Obs! Kokkärlen kan göra sprickor i plattan
Emaljstål Hög effektivitet
	Vi rekommenderar kokkärl med plan och tjock botten
Glas Får inte användas
Porslin Får inte användas
Kokkärl med kopparbotten	Får inte användas

Kokkärlets minsta, användbara diameter för en kokzon:

Kokzonens diameter Minsta	bottendiametern på ett emaljerat stålkärl
(mm) (mm)
160 - 180	110
180 - 200
210 - 220	125220 x 190
260 - 280

Mista diameter för kokkärl av annat material än elmaljerat stål kan variera.

Kontrollpanel

• Så snart hällen har anslutits till strömmen kommer alla displayer att lysas upp en kort stund. Din induktionshäll är då klar att använda.
• Induktionshällen har elektroniska touch-sensorfält som styrs genom att du trycker på dem med fingret under minst 1 sekund.
• När du trycker på ett sensorfält bekräftas detta med en ljudsignal.

Ställ inte föremål på sensorfälten (det kan utlösa ett fel). Håll alltid sensorfälten rena.

Starta hällen

För att sätta igång hällen trycker du under minst 1 sekund på till/från sensorn (1). Alla displayer (3) visar siffran "0".

Om inget av sensorfälten berörs inom 10 sekunder kommer hällen att stängas av.

Starta kokzonen

När du har startat hällen med till/från sensorn (1) väljer du kokzon (5) inom 10 sekunder.

1. När du har tryckt på en sensor för att välja kokzon (5) blinkar "0" på tillhörande display som visar värmeinställningen.
2. Ställ in önskad värme genom att använda sensorfälten "+" (2) eller "-" (4).

Om inget av sensorfälten berörs inom 10 sekunder efter det att hållen har startats kommer kokzonen att stängas av.

En kokzon är aktiv när displayen visar en siffra eller en bokstav. Detta anger att kokzonen är klar att ställa in eller för att ändra värmen.

Välja kokzonens värmeinställning

När kokzonens display (3) visar en blinkande "0" ställer du in önskad värme med sensorerna "+" (2) eller "-" (4).

Stänga av kokzonerna

• Kokzonen måste vara aktiv för att kunna stängas av. Displayen för värmeinställning blinkar.
• Stäng av kokzonen med till/från-sensorn eller tryck på sensor (5) i 3 sekunder.

Stänga av spishällen

• Hällen är igång när minst en kokzon är aktiv.
• Tryck på till/från-sensorn (1) för att stänga av hällen.

Om kokzonen fortfarande är varm kommer motsvarande display (3) att visa bokstaven "H" för att ange restvärme.

Boosterfunktion "P"

Boosterfunktionen ökar ∅ 210-220 mm kokzonens nominella effekt från 2000W till 3000 W, för ∅ 160-180 mm kokzonen från 1200 W till 1400W.

För att aktivera boosterfunktionen väljer du en kokzon, ställer in värmen på "9" och trycker sedan på sensorfältet "+" (2) en gång till. Bokstaven "P" visas på displayen.

När du vill avaktivera boosterfunktionen trycker du på sensorfältet "-" (4) för att sänka värmeinställningen eller lyfter av kokkärlet från kokzonen.

För 210-220 mm och 160-180 mm kokzonerna är boosterfunktionen begränsad till 10 minuter. När boosterfunktionen har avaktiverats fortsätter kokzonen att fungera vid sin nominella effekt.

Boosterfunktionen kan aktiveras på nytt om hällens elektronikkretsar och induktionsspole inte är överhettade.

Om kärlet lyfts av från kokzonen när boosterfunktionen är igång, kommer den fortsatt att vara aktiv och nedräkningen fortsätter.

Boosterfunktionen stängs av automatiskt om hällens elektronikkretsar eller induktionsspole blir överhettade. Kokzonen är fortsatt igång med sin vanliga nominella effekt.

Kokzonerna är parvis ordnade lodrätt eller korsat, beroende på modell. Strömmen delas inom de parvis ordnade kokzonerna.

Om du försöker starta båda kokzonernas booster-funktion samtidigt överskrids den tillgängliga max. tillåtna strömförbrukningen. I så fall sänks värmeinställningen för den först startade kokzonen till den högsta nivån som är tillgänglig.

Barnlås

Barnlåset förhindrar barnen att använda hällen på ett olämpligt sätt. Hällen kan användas när barnlåset har lästs upp.

Barnlåsfunktionen kan ställas in när hällen är igång och när den är avstängd.

Starta/stänga av barnlåset

Håll sensorn (7) intryckt i 5 sekunder för att starta eller stänga av barnlåset. Kontrollampan (9) är tänd när barnlåsfunktionen är aktiv.

Barnlåsfunktionen förblir inställd tills den har lästs upp, även om spishällen har stängts av och sedan satts på igen. Barnlåset avaktiveras när du drar ut spishällens elkontakt.

Indikering av restvärme

Värmeenergi som är kvar i kokzonen efter matlagningen kallas restvärme. Hällen har två olika restvärmenivåer. När temperaturen i en kokzon är över 60 °C och kokzonen eller hela hållen stängs, av kommer kokzonens display att visa bokstaven "H". Bokstaven för restvärme kommer att visas så länge kokzonens temperatur överskrider 60 °C. När en kokzon har en temperatur på mellan 45 °C och 60 °C kommer dess display att visa bokstaven "h" för att ange en låg restvärmenivå. När kokzonens temperatur understiger 45 °C slocknar bokstaven som anger restvärme.

Rör inte vid kokzonen medan bokstaven för restvärme visas, risk för brännskador. Ställ heller inga föremål som inte tål värme på kokzonen!

Bokstaven "H" för restvärme kan inte visas under strömavbrott. Trots detta kan kokzonen fortfarande vara het!

Att begränsa funktionstiden

Induktionshällen har en timer för varje kokzons funktionstid för att öka effektiviteten. Den maximala funktionstiden är inställd efter den senast valda värmeinställningen Om du inte ändrar värmeinställningen under en längre tid (se tabell), kommer kokzonen i fråga att stängas av automatiskt och restvärmeindikatorn aktiveras. Men du kan starta och använda separata kokzoner när du vill i enlighet med användaranvisningarna.

Inställning av tillagnings-värme	Maximal funk-tionstid (timmar)
U	8
1	8
2	8
3	5
4	5
5	5
6 1,5
7 1,5
8 1,5
9 1,5
P 0,16

Automatisk uppvärmningsfunktion

• Tryck på sensor (5) för att aktivera den valda kokzonen.
• Tryck sedan på "+" (2) eller "-" (4) för att ställa in önskad värme mellan 1 och 8 och tryck därefter på sensor (5) igen.
• Displayen visar omväxlande bokstaven A och värmeinställningen.

När boosterfunktionen har varit aktiv en viss tid kommer kokzonen att återgå till den inställda värmen, värmeinställningen visas på displayen.

Om ett kokärl lyfts av från kokzonen och sedan ställs tillbaka innan uppvärmningstiden har gått kommer uppvärmningsfunktionen att återupptas och nedräkningen fortsätter.

Inställning av tillagningsvärme	Den automatiska uppvärmningsfunktionens varaktighet (minuter)
	-
1 0,8
2 1,2
3 2,3
4 3,5
5 4,4
6 7,2
7	2
8 3,2

Timer

Timerfunktionen underlättar matlagningen genom att du kan ställa in tillagningstiden. Den kan också användas som äggklocka.

Ställa in timern

Timerfunktionen underlättar matlagningen genom att du kan ställa in tillagningstiden. Den kan också användas som äggklocka.

• Tryck på sensorfältet för val av kokzon (5) och välj en kokzon. Siffran "0" blinkar.
• Tryck på sensorfältet "+" (2) eller "-" (4) för att ställa in önskad värme från 1 till 9.
• Aktivera sedan timern genom att trycka på (6) sensorerna inom 10 sekunder.
• Tryck på sensorfält "+" (2) eller "-" (4) för att ställa in önskad tillagningstid (01 till 99 minuter).
• Timerns kontrollampa (8) för aktuell kokzon är tänd.

Timerns nedräkning kan ställas in separat för alla kokzoner.

Om du har ställt in mer än en timer visas den kortaste tiden. Timerns kontroll-lampa (8) för aktuell kokzon blinkar.

Ändra timerns varaktighet

Timerns varaktighet kan ändras när som helst.

• Tryck på sensorfältet för val av kokzon (5) och välj en kokzon. Displayen blinkar.
• Aktivera sedan timern genom att trycka på (6) sensorerna inom 10 sekunder.
• Använd sensorfälten "+" (2) eller "-" (4) för att justera timerinställningen.

Kontrollera timerns varaktighet

Du kan när som helst kontrollera timerns återstående tid genom att trycka på sensor (6). Timerns kontrollampa (8) för aktuell kokzon blinkar.

Stoppa timern

En signal hörs när den inställda tiden har gått. Den tystas genom att du trycker på vilket som helst av sensorfälten. Om du inte trycker på något sensorfält kommer signalen att tystna efter 2 minuter.

Gör så här för att stoppa timern innan den inställda tiden är över:

• Tryck på sensorfältet för val av kokzon (5) och välj en kokzon. Displayen lyses upp.
• Håll därefter sensorn (6) intryckt i 3 sekunder eller justera varaktigheten med "+" (2) eller "-" (4) ner till "00".

Äggklocka

När ingen kokzon används kan timerfunktionen användas som en vanlig äggklocka.

Ställa in äggklockan

När hällen är avstängd:

• Starta hällen genom att trycka på till/från-sensorn (1).
• Tryck sedan på sensor (6) för att aktivera äggklockan.
• Använd sensorfälten "+" (2) eller "-" (4) för att justera äggklockans inställning.

Stoppa äggklockan

När den inställda tiden är över hörs en ljudsignal som du kan stänga av genom att trycka på ett valfritt sensorfält. Om du inte trycker på något sensorfält kommer signalen att tystna efter 2 minuter.

Gör så här för att stoppa timern innan den inställda tiden är över:

• Håll därefter sensorn (6) intryckt i 3 sekunder eller justera varaktigheten med "+" (2) eller "-" (4) ner till "00".
• Äggklockans funktion påverkar inte hur kokzonerna fungerar.

Äggklockan nollställs när timerfunktionen aktiveras.

Varmhållning

Varmhållningsfunktionen gör att du kan hålla maten varm på en kokzon. Den valda kokzonen är igång på låg värme. Kokzonens värmeinställning justeras automatiskt så att matens temperatur håller ungefär 65 °C. Tack vare detta hålls maten varm så att den kan serveras utan att den fastnar i botten på kokkärlet. Den här funktionen kan också användas för att smälta smör eller choklad.

För att varmhållningsfunktionen ska fungera bäst, ska du använda ett plant kokkärl. Det gör att givaren som finns i kokzonen korrekt kan mäta bottentemperaturen.

Varmhållningsfunktionen finns på alla kokzonerna.

Eftersom det finns en risk för att mikroorganismer bildas, rekommenderar vi att du inte håller maten varm för länge. Därför stängs också varmhållningsfunktionen av efter 2 timmar.

Varmhållningsinställningen är en extra värmeinställning som kan ställas in mellan "0" och "1". Den indikeras på displayen med bokstaven "U".

Varmhållningsfunktionen aktiveras på samma sätt som beskrivs i avsnittet

Starta kokzonen

Varmhållningsfunktionens inställning avaktiveras på samma sätt som beskrivs i avsnittet Stänga av kokzonerna

Användning av ugnen

Ugnen värms upp med hjälp av den övre och nedre värmeanordningen och en grillanordning. Ställ in önskad ugnsfunktion med funktionsvredet.

Du stänger av ugnen genom att vrida båda vreden till läge "●" / "0".

Tillagning med varmluft

En varmluftsfläkt som sitter på ugnens bakre vägg ger konstant luftcirkulation. Därmed uppnås en bättre värmeöverföring till matvaran och en mer enhetlig temperaturfördelning i hela ugnen.

• Du sparar energi tack vare att du kan välja väsentligt lägre temperatur än i traditionella ugnar.
• Tack vare de lägre temperaturerna kommer ugnen dessutom inte att smutsas ned särskilt mycket. Fett och liknande bränner inte fast lika lätt och kan därför avlägsnas utan svårighet.
• Om du ska grädda flera platta kakor eller bakplåtar med småkakor samtidigt rekommenderar vi att du använder den första och tredje hyllskenan nedifrån.
• Upptining går väsentligt mycket snabbare och kan eventuellt ske samtidigt på alla hyllskenor.
• Det är möjligt att öppna luckan även under gräddning av känsliga kakor utan att de rasar ihop.
• Den långa uppvärmningstid som krävs i traditionella ugnar är inte nödvändig; den inställda temperaturen uppnås snabbt.

OBS! Stäng av ugnen omedelbart om varmluftsfläktens motor går sönder. Uppvärmning utan fläkt kan medföra skador på ugnen.

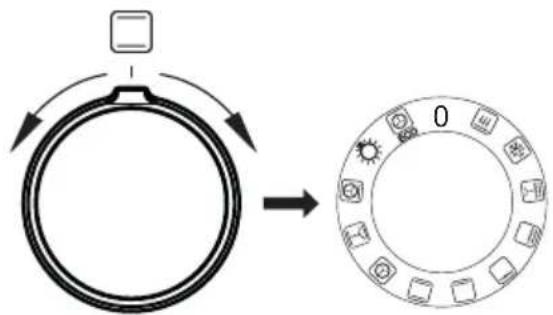

Ugnens funktionsknapp - Inställning:

Snabbuppvärmning

Varmluft + grill.

Upptining

Använd denna inställning för upptining av frysta kakor och bröd.

Fläkt och supergrill

Vid denna inställning arbetar ugnen med en aktiverad fläkt. Användning av den här funktionen påskyndar stekningsprocessen och gör att maträtter får bättre smak. Stekningen ska utföras med stängd ugnsdörr.

Supergrill (grill och övervärme)

Maten grillas och värms uppifrån samtidigt.

På detta sätt blir temperaturen högre i ugnens övre del, så att den rostade maten blir mörkare till färgen. En praktisk inställning när tjocka bitar ska grillas.

Grill

Med denna inställning aktiveras grillen.

Undervärme

Med denna funktion värms ugnen upp endast med hjälp av den nedre värmeanordningen. Denna funktion ska användas t.ex. vid gräddning underifrån.

Över- och undervärme

Inställning av denna funktion gör att ugnen värms upp med en konventionell metod.

Varmluft

När denna funktion aktiveras startas en fläkt på bakre ugnsväggen. Den ger konstant och jämn luftcirkulation inne i ugnen. Denna uppvärmningsmetod har följande fördelar:

• ugnen hettas upp snabbare och man behöver inte förvärma den
• två falspar kan användas samtidigt
• kötträtter förlorar mindre fett och vätska under uppvärmning, vilket förbättrar smaken
• ugnen smutsas inte ner lika mycket

Du måste använda temperaturinställningen tillsammans med varmluftsfunktionen.

Fläkt samt övre- och nedre värmeelement

Denna funktion är lämplig vid bakning. Den fungerar som en traditionell ugn med fläkt (funktionen rekommenderas vid bakning).

Varmluft med ringvärmeelement och undervärme påslagna

Med denna funktion aktiveras både varmluftsfläkten och undervärme. Ugnen värms då upp underifrån. Lämpligt för tex pizza och pajer.

Inre belysning

När vredet vrids till detta läge tänds belysningen inuti ugnen.

ECO uppvärmning

ECO varmluft är en optimerad funktion för att spara energi under tillagningen. Ugnsbelysningen är släckt när vredet står i detta läge.

Kontrollampor

Aktivering av ugnen signaleras genom att två kontrollampor börjar lysa – en 3 och en 4. När kontrollampan 4 lyser betyder det att ugnen arbetar. När kontrollampan 3 släcks betyder det att ugnen nått inställd temperatur. Om det i receptet för en maträtt rekommenderas att maträtten ska placeras i en uppvärmd ugn ska man göra det först efter att kontrollampan 3 slocknat. Under bakning ska lampan 3 lysa och slockna en stund (bevarande av temperatur i ugnskammaren). Kontrollampan 4 kan även lysa när vredet står i position "Belysning av ugnkammare".

GRILLSTEKNING

Grillprocessen görs genom användande av infraröda strålar på en maträtt. Infraröda strålar emitteras av ugnens glödande värmeanordning.

För att aktivera grillfunktionen ska man:

• välja funktionen grill 📄 med funktionsvredet,
• värma upp ugnen i ca. 5 minuter (med stängd ugnslucka),
• placera en bakplåt med maträtt i ugnen på en lämplig arbetsnivå. Om man grillar på grillgaller ska man placera en plåt under grillgallret - för fett som ska droppa ner,
• stänga ugnsluckan.

För grill och ökad intensiv grill ska temperaturen ställas in på 220°C, och för funktion grill med fläkt ska temperaturen ställas in på högst 190°C.

Observera!

När grillfunktionen används ska ugnsluckan vara stängd.

När man använder grillfunktionen kan några delar av ugnen bli heta. Därför rekommenderas det att inte låta barnen komma nära ugnen.

Bakning

• Vi rekommenderar att du gräddar kakor på de bakplåtar som medföljer spisen från fabriken.
• När du använder varmluftsfunktionen behöver du inte förvärma ugnen.
• Kontrollera kakan med en provsticka innan du tar ut den ur ugnen.
• (Om kakan är färdig ska provstickan vara torr och ren när du tar upp den ur kakan.)
• Vi rekommenderar att du låter kakan stå kvar i ugnen i cirka 5 minuter efter att du har stängt av ugnen.
• När du använder varmluftsfunktionen är baktemperaturen i regel cirka 20–30 grader lägre än vid traditionell bakning (med över- och undervärme).
• Temperaturangivelserna för bakning är endast vägledande värden; de kan regleras efter egna erfarenheter.

Stekning av kött

• Stekning i ugn rekommenderas vid större köttmängder (över 1 kg). Mindre köttbitar tillagas på spisen.
• Det rekommenderas att du använder eldfasta fat till stekning. Även fatens handtag bör vara eldfasta.
• När du använder grillen rekommenderar vi att du ställer en bakplåt med lite vatten i på den nedersta falsen.
• Vänd köttet minst en gång när halva stektiden har gått. Några gånger under stekningen kan du även ösa köttet med stekskyn som bildas under stekningen.

ANVÄNDNING AV UGNEN – PRAKTISKA RÅD

ECO-uppvärmning

• ECO-uppvärmning är en optimerad funktion för att spara energi under tillagningen.
• Du kan inte förkorta tillagningstiden genom att ställa in en högre temperatur, vi rekommenderar inte att du förvärmer ugnen.
• Ändra inte temperaturinställningen under tillagning och öppna inte ugnsluckan.

Rekommenderad inställning för ECO uppvärmning

Maträtt Ugnsfunktioner Temperatur ( °C) Nivå Tid i minuter
Sockerkaka		180 - 200 2 - 3	50 - 70
Jästkaka /pundskaka		180 - 200 2 50	- 70
Fisk 190 - 210 2 - 34 60
Nötkött 200 - 220 2 90 [GS23] 20
Fläskkött 200 - 220 2 9 160
Kyckling 180 - 200 2 8 00

Ugn med automatisk luftcirkulation (inklusive fläkt och ring-värmeelement)

Maträtt Ugnens funktion Temperatur ( °C) Nivå Tid (min.)
Sockerkaka		160–200 2–3 30–50
Jästkaka /pundskaka		160–170 1)	3 25–40	2)
Jästkaka /pundskaka		155–170 1)	3 25–40	2)
Pizza 200–230		1)	2–3 15–25
Fisk 210–220	2 45–6 [58SH]
Fisk		160–180 2–3 45–60
Fisk		190 2–3 60–70
Korv		200 4 14–18
Nötkött 225–250	2 120 [Z0HG]
Nötkött	[27ZS]	160–180 2 120–160
Nötkött		180–190 2 100–150
Fläskkött	[5660]	160–230 2 90–150
Fläskkött		160–190 2 90–150
Fläskkött		180–190 2 100–150
Kyckling		180–190 2 70–90
Kyckling		160–180 2 45–60
Kyckling		175–190 2 60–70
Grönsaker		190–210 2 40–50
Grönsaker		170–190 3 40–50

Tiderna gäller för maträtter som sätts in i en kall ugn. Minska tiden med cirka 5–10 minuter om ugnen är förvärmd.

¹⁾ Förvärm

²⁾ Tillagning av mindre mängder

Obs: Tiderna i listan är ungefärliga och får ev. justeras utifrån dina erfarenheter och preferenser.

Bakning

Maträtt Tillbehör Nivå Uppvärm-			ning	Temperatur (°C)	Bak-/stektid (min.)
Småkakor	Bakplåt 4			160 1)	28 - 32
	Bakplåt 3			155 1)	23 - 26
	Bakplåt 3 150			1)	26 - 30
	Bakplåt Grillplåt	2 + 42 – bakplåteller grillplåt4 – bakplåt		150 1)	27 - 30
Mördeg	Bakplåt 3			150 - 160 1)	30 - 40
	Bakplåt 3			150 - 170 1)	25 - 35
	Bakplåt 3 150 - 170			1)	25 - 35
	Bakplåt Grillplåt	2 + 42 – bakplåteller grillplåt4 – bakplåt		160 - 175 1)	25 - 35
Mjuk kaka utan fett	Galler + svart kakform diameter26 cm	2		170 - 180 1)	38 - 46
Äppelpaj	Galler + 2svarta kakfor-mardiameter20 cm	2svarta kakfor-mar placerade diagonalt, bak till höger och fram till vänster		180 - 200 1)	50 - 65

¹⁾ Förvärmning 5 minuter, använd inte snabbuppvärmningsfunktionen.

TESTRÄTTER. I enlighet med standard EN 60350-1.

Grilla

Maträtt Tillbehör Nivå Uppvärm-			ning	Temperatur (°C)	Tid (min.)
Varm macka av ljust bröd	Galler 4			2201)	3 - 7
Hamburgare	Galler + stekplåt (för att samla upp droppande fett)	4 – galler3 – stekplåt		2201)	1:a sidan 13–182:a sidan 10–15

¹⁾ Förvärm i 8 minuter, använd inte snabbuppvärmningsfunktionen.

Undervärme

Maträtt Tillbehör Nivå Uppvärm-			ning	Temperatur (°C)	Tid (min.)
Hel kyckling	Galler + stekplåt (för att samla upp droppande fett)	2 – galler1 – stekplåt		180–190 70–90
	Galler + stekplåt (för att samla upp droppande fett)	2 – galler1 – stekplåt		180–190 80–100

Tiderna gäller för maträtter som sätts in i en kall ugn. Minska tiden med cirka 5–10 minuter om ugnen är förvärmd.

Se till att spisen är avslagen och att samtliga vreden är ställda i läge "●" / "0". Spisen ska alltid vara kall när den rengörs.

Glaskeramisk kokplatta

Rengör den glaskeramiska kokplattan regelbundet och så gott det går medan den är ljummen eller kall. Se till att smuts inte bränner fast flera gånger.

I samband med detta rekommenderar vi följande:

• Var försiktig så att inga socker- eller syrehaltiga matvaror bränner fast.
• Även aluminiumfolie och plastkärl kan skada kokplattan om materialet smälter på plattan och inte avlägsnas omedelbart.
• Vid lätt nedsmutsning, som inte bränner fast, kan plattorna torkas av med en fuktig trasa.
• Kraftig nedsmutsning eller fastbränd smuts avlägsnas enkelt med en rakbladsskrapa, som är särskilt avsedd för kokplattor.
• Kalk, vattenränder, fettstänk och metalliska missfärgningar avlägsnas med ett rengöringsmedel avsett för glaskeramiska kokplattor.

Ugnen

Låga tillagningstemperaturer ger mindre nedsmutsning av ugnen.

• Du får dock aldrig försöka hålla ugnen ren genom att lägga aluminiumfolie på botten.
• Rengör ugnen, vid behov, så snabbt som möjligt efter användning (varje gång). Använd aldrig starka, repande rengörings- och putsmedel. Använd alltid rekommenderade ugnsrengöringsmedel.
• Låt ugnen stå öppen en stund efter våtrengöring så att den torkar ordentligt.
• Ångkokning och konservering förorsakar kraftig fuktbildning i ugnen. Se till att du låter ugnen torka ordentligt – annars kan rostskador uppstå.

Ångrengöring – Steam Clean

Placera en skål med 0,25 liter vatten längst ned i ugnen och stäng ugnsluckan. Sätt ugnen på 50°C och funktionsvredet på läge "undervärme". Värm ugnen i ca. 30 min. Öppna sedan ugnsluckan, torka ugnen med trasa eller tvättsvamp och rengör sedan ugnen med varmt vatten med diskmedel i.

(De utdragbara skenorna finns inte i alla ugnsmodeller.)

Ugnen är utrustad med lätt uttagbara ugnsfalsar (stege). För att ta ut dem för rengöring ska man dra ett fäste som finns i fronten och därefter dra ut ugnsfalsarna och avlägsna dem från bakfästet.

Byte av ugnens halogenlampa

Innan du byter halogenlampan ska du försäkra dig om att elkontakten är utdragen för att förhindra att du får elstötar.

1. Dra ut kontakten.
2. Ta bort hyllor och plåtar ur ugnen.
3. Skruva ur och diska lamphöljet och torka det torrt.
4. Dra ut halogenlampan, håll i den med en duk eller ett papper. Byt halogenlampa om det behövs.
5. spänning 230 V
6. effekt 25 W
7. Sätt tillbaka lampan i sockeln.
8. Skruva in lamphöljet.

Varning! Var noga med att inte beröra halogenlampan direkt med fingrarna!

För att bättre komma åt ugnskammaren i samband med rengöring kan man ta bort ugnsluckan. För att göra detta ska man öppna luckan och dra upp en säkerhetsdel som finns i gångjärnen (fig. A). Därefter ska man trycka till luckan lite, lyfta och ta ut den framåt. För att montera luckan i ugnen ska man göra i omvänd ordning. Vid återplacering av luckan ska man se till att en utskärning som finns på gångjärnen placeras på gångjärnens greppavsats på rätt sätt. Efter att luckan återplacerats ska man ovillkorligen dra ner säkerhetsdelen. Om man inte drar den ner, kan det orsaka skada på gångjärnen vid försök att stänga luckan.

Uppdragning av säkerhetsdelar till gångjärn

1. Dra försiktigt av kantlisten. (fig. B, C)

1. Därefter kan glasskivan tas bort (fig. D). Efter rengöring upprepas beskrivningen i omvänd turordning.

Viktigt! Tryck inte in den övre profilen på luckans bägge sidor samtidigt. För att passa in luckans övre profil på rätt sätt placerar du profilens vänstra ände mot luckan och trycker sedan in den högra änden tills du hör ett ”klick”. Därefter trycker du in den vänstra änden tills du hör ett ”klick”.

Vid ev. problem ska du alltid:

• Stänga av spisen
• Slå av strömmen till spisen
• Vissa småfel kan du själv åtgärda genom att följa anvisningarna i tabellen. Kontrollera de enskilda felen i tabellen innan du kontaktar service.

PROBLEM	ORSAK	ÅTGÄRD
1.Den elektriska utrustningen fungerar inte.	Avbrott i strömtillförseln.	Kontrollera säkringen i proppskåpet, byt säkring om den har smält.
2.Ugnsbelysningen fung-erar inte.	Lampan är lös eller skadad.	Skruva fast lampan eller byt ut den (se kapitel "Rengöring och underhåll").

Märkspänning 230V~50 Hz

Märkeffekt max. 11,0 kW

Mått 90 / 60 / 60,5 cm

Allmän information

Produkten uppfyller kraven i EU-standarderna EN 60335-1; EN60335-2-6.

Informationen på elugnarnas elskyltar har angivits i enlighet med standarden EN 60350-1 / IEC 60350-1. Dessa värden har definierats under standardbelastning med aktiva funktioner: under- och övervärme (konventionell ugn) och varmluftsvärme (varmluftsugn), om dessa funktioner finns tillgängliga.

Energieffektivitetsklassen har tilldelats utifrån produktens tillgängliga funktioner enligt prioriteringen nedan:

Automatisk luftcirkulation ECO (ring-värmeelement + fläkt)
Automatisk luftcirkulation ECO (under + övervärme + grill + fläkt)
Automatisk luftcirkulation ECO (under + övervärme)

Avlägsna teleskopskenorna (om produkten har sådana) när du testar elförbrukningen.
