BRUKSANVISNING EXP38U340HW ELECTROLUX
Tack för att du köpte en Electrolux-apparat. Du har valt en produkt som för med sig årtionden av yrkeserfarenhet och innovation. Genialt och snyggt, det har designats just med dig i åtanke. Så när du använder det kan du vara säker med vetskapen om att du får ett bra resultat varje gång. Välkommen till Electrolux.
Besök vår hemsida för att:
Få användningsråd, broschyrer, felsökning, serviceinformation: www.electrolux.com/webselfservice
Registrera din produkt för bättre service: www.registerelectrolux.com
Köp tillbehör, förbrukningsvaror och originalreservdelar till din apparat: www.electrolux.com/shop
KUNDVÅRD OCH SERVICE
Använd alltid originalreservdelar.
När du kontaktar vårt auktoriserade servicecenter, se till att du har följande data tillgängliga: Modell, PNC, serienummer.
Informationen finns på märkesskylten.
Varning / Försiktighet - säkerhetsinformation.
Allmän information och tips.
Miljöinformation.
Kan ändras utan föregående avisering.
| Symbol Observera Förklaring | |
 | VARNING | Denna symbol visar att denna apparat använder ett brandfarligt köldmedium. Om köldmediet läcker ut och utsätts för en extern antändningskälla finns det risk för brand. |
 | FÖRSIKTIGHET | Denna symbol visar att bruksanvisningen bör läsas noggrant. |
 | FÖRSIKTIGHET | Denna symbol visar att en servicepersonal ska hantera denna utrustning med hänvisning till installationsmanualen. |
 | FÖRSIKTIGHET | Denna symbol visar att information finns tillgänglig, t.ex. bruksanvisningen eller installationshandboken. |
VARNING!
- Denna apparat kan användas av barn från 8 år och uppåt samt av personer med nedsatt fysisk, sensorisk eller mental förmåga, eller med bristande erfarenhet och kunskap, förutsatt att de har fått tillsyn eller instruktioner om säker användning av apparaten och förstår riskerna.
- Rengöring och användarunderhåll får inte utföras av barn utan tillsyn. Barn får inte leka med enheten.
- Om nätsladden är skadad måste den bytas ut av tillverkaren, dess serviceombud eller annan kvalificerad person för att undvika fara.
Den här handboken förklarar korrekt användning av din nya bärbara luftkonditionering. Läs bruksanvisningen noggrant innan du använder produkten. Förvara handboken på en säker plats för framtida referens.
FÖRSIKTIGHET!
- Kontakta auktoriserad servicetekniker för reparation eller underhåll av denna enhet.
- Kontakta installatören för installation av denna enhet.
- Den bärbara luftkonditioneringen är inte avsedd att användas av små barn eller sjuka personer utan tillsyn.
- Små barn bör övervakas för att säkerställa att de inte leker med den bärbara luftkonditioneringen.
- Det finns kommunala regler om högsta tillåtna ljudnivåer som avges av luftkonditioneringsapparater.
- Om nätsladden ska bytas ut ska ersättningsarbetet endast utföras av behörig personal.
- Installationsarbetet får endast utföras i enlighet med nationella ledningsföreskrifter av behörig personal (om tillämpligt). Felaktig anslutning kan orsaka överhettning och brand.
- Var försiktig så att du inte stoppar fingrarna i fläkten när du justerar de horisontella lamellerna.
- Säkringen är 250V 3,15 A, keramisk typ.
- Rengöring och användarunderhåll får inte utföras av barn utan tillsyn. Tänk på att köldmedier kanske inte avger odör.
1.1 Viktigt
- Använd inte enheten utan luftfiltret.
- Använd inte enheten nära någon värmekälla eller öppen eld.
- Utsätt inte enheten för direkt solljus och regn.
- Förvara eller flytta alltid enheten i upprätt läge.
- Täck inte över apparaten när den är i drift eller omedelbart efter användning.
- Töm alltid kondens innan du lagrar enheten.
1.2 Tänk på detta när du använder din bärbara luftkonditionering
! FÖRSIKTIGHET!
Varningar för användning
- Ändra inte någon del av denna produkt.
- Sätt inte in något i någon del av enheten.
- Se till att strömförsörjningen har en lämplig spänningsgrad. Använd endast en 220-240V, 50Hz,
10A nätström. Användning av en strömförsörjning med felaktig spänning kan leda till skador på enheten och eventuellt brand.
- Använd alltid en anti-explosiv brytare eller säkring med rätt amp nivå. Använd under inga omständigheter kabel, stift eller andra föremål i stället för en korrekt säkring.
- I händelse av abnormitet med den bärbara luftkonditioneringen (t.ex. en brandlukt), dra inte ut kontakten direkt, öppna fönstret för ventilation först, stäng sedan av enheten och koppla bort strömförsörjningen.
FÖRSIKTIGHET!
Varning för nätsladd
- Denna strömkontakt får endast anslutas till ett lämpligt vägguttag. Använd inte tillsammans med förlängningssladdar.
- Tryck in strömkontakten ordentligt i uttaget och se till att den inte är lös.
- Dra inte i, deformera eller modifiera nätsladden eller sänk den ner i vatten. Dra eller missbruk av nätsladden kan leda till skador på enheten och orsaka elektriska stötar.
- Om nätsladden är skadad måste den bytas ut av tillverkaren eller dess serviceombud eller en liknande kvalificerad person för att undvika fara. Använd endast tillverkarens angivna nätsladd för byte.

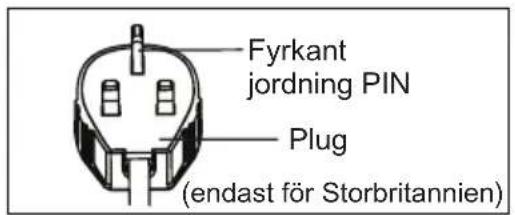

- Denna apparat måste jordas. Denna apparat är utrustad med en sladd med jordledning. Pluggen måste anslutas till ett uttag som är korrekt installerat och jordat. Klipp inte eller ta bort den fyrkantiga jordade stiftet (endast för Storbritannien) från denna kontakt.
1.3 Användnings varningar
- Var noga med att stänga av enheten och koppla bort nätsladden innan du utför underhåll eller rengöring.
- Placera inte enheten nära någon värmekälla eller öppen eld när du byter filter.
- Stänk inte eller håll vatten direkt på enheten. Vatten kan orsaka elektriska stötar eller skador på utrustningen.
- Dränering bör utföras innan du flyttar luftkonditioneringen. Om något vatten finns kvar i tanken kan det spillas ut medan det flyttas.
- För att säkerställa korrekt dränering får dräneringsslangen inte ha några fnurror och får inte höjas under torrt läge eller värmeläget. Om slangen är krökt eller upphöjd, kan dräneringsvattnet läcka ut i rummet.
- Temperaturen runt dräneringsslangen får inte ligga under fryspunkten vid användning. Dränerat vatten kan frysa inuti slangen, vilket får vatten inuti enheten att svämma över i rummet.
- Blockera inte frånluftsutloppet med hinder. Kylprestanda kan minskas eller stoppas helt.
- Tillhandahålla en anti-explosiv jordfelsbrytare (RCD) för att skydda mot elektriska stötar i enlighet med brittisk Standard och Ledningsregler.
- Exponering för direkt luftflöde under en längre tid kan vara farligt för din hälsa. Utsätt inte passagerare, husdjur eller växter för att rikta luftflödet under längre perioder.
- Använd inte denna bärbara luftkonditionering för icke-specificerade speciella ändamål (t.ex. konservering av precisionsanordningar, mat, husdjur, växter och konstföremål). Användning på ett sådant sätt kan skada egendomen.
- Använd inte medel för att påskynda avfrostningen eller rengöra, annat än de som rekommenderas av tillverkaren.
- Apparaten ska förvaras i ett rum utan att antändningskällor används kontinuerligt (t.ex. öppen eld, gasapparat eller elvärmare).
- Stick inte igenom eller bränn.
- Överensstämmelse med nationella gasföreskrifter ska iakttas.
- Håll ventilationsöppningarna borta från hinder.
OBSERVERA: KONTROLLERA PLATTAN FÖR VILKEN TYP AV KÖLDMEDELGAS SOM ANVÄNDS I DIN APPARAT.
VARNING!
Specifik information om apparater med köldmedelgas R290.
- Läs noggrant alla varningar.
- Använd inga andra verktyg än de som rekommenderas av tillverkningsföretaget vid avfrostning och rengöring av apparaten.
- Apparaten ska förvaras i ett rum utan att antändningskällor används kontinuerligt (t.ex. öppen eld, gasapparat eller elvärmare).
- Stick inte igenom eller bränn.
- Köldmedelgaser kan vara luktfria.
- Denna apparat innehåller ett visst antal gram (se märkningsetikett enhetens baksida) av R290 köldmediumgas.
- R290 är en Köldmedelgaser som uppfyller de europeiska miljödirektiven. Punktera inte någon del av Köldmedelkretsen.
- Om apparaten installeras, används eller förvaras i ett icke-ventilerat utrymme måste rummet vara utformat för att förhindra ansamling av Köldmedelgaser som leder till risk för brand eller explosion på grund av antändning av köldmediet som orsakas av elektriska värmare, spisar eller andra antändningskällor.
- Apparaten måste förvaras på ett sådant sätt att mekaniskt fel förhindras.
- Personer som arbetar eller arbetar på köldmedelkretsen måste ha lämplig certifiering utfärdad av en ackrediterad organisation som säkerställer kompetens vid hantering av köldmedier enligt en specifik utvärdering som erkänns av branschorganisationer.
- Reparationer måste utföras baserat på rekommendationerna från tillverkningsföretaget. Underhåll och reparationer som kräver hjälp av annan kvalificerad personal måste utföras under överinseende av en person som anges vid användning av brandfarliga Köldmedelgaser.
Transport av utrustning som innehåller brandfarliga köldmedel.
Se transportregler.
Märkning av utrustning med skyltar
Se lokala bestämmelser.
Avfallshantering av utrustning med brandfarliga köldmedel
Se nationella bestämmelser.
Förvaring av utrustning / apparater
Förvaring av utrustning ska ske i enlighet med tillverkarens instruktioner.
Förvaring av förpackad (osåld) utrustning
Förvaringsförpackningsskyddet bör konstrueras så att mekanisk skada på utrustningen inuti förpackningen inte kommer att orsaka läckage av köldmedelladdningen. Det maximala antalet utrustningar som får lagras tillsammans bestäms av lokala föreskrifter.
2. SÄKERHETSFÖRESKRIFTER
2.1 Anmärkningar om Drift
- Vänta 4 minuter för kompressorn att starta om kylningen. Om du stänger av luftkonditioneringen och omedelbart startar om den, låt kompressorn starta om kylningen i 4 minuter. Det finns en elektronisk enhet i enheten som håller kompressorn avstängd i 4 minuter för säkerhet.
- I händelse av strömavbrott under användning, låt det ta 4 minuter innan du startar om enheten. När strömmen har återställts startar du om den bärbara luftkonditioneringen. Om strömmen var avstängd i mindre än fyra minuter, var noga med att vänta minst fyra minuter innan du startar om enheten. Om du startar om luftkonditioneringen inom fyra minuter kan en skyddsanordning i enheten få kompressorn att stängas av. Denna skyddsanordning förhindrar kylning i cirka 5 minuter. Alla tidigare inställningar avbryts och enheten återgår till sin ursprungliga inställning.
- När du stänger av enheten i kylläge stängs kompressorn av omedelbart och den övre / underfläktmotorn slutar gå efter 5 sekunder. Om man skiftar från kylning- till fläktläge, kan kompressorn slå av omedelbart och den nedre fläktmotorn stängs av efter 5 sekunder. Om man ändrar från kylnings- till värmeläge, så kommer kompressorn att slås av omedelbart och den nedre fläktmotorn kommer att stängas av efter 30 sekunder.
- Låg temperatur drift: Fryser din enhet till? Frysning kan uppstå när enheten är inställd nära 18°C vid låga omgivningstemperaturförhållanden, särskilt på natten. Under dessa förhållanden kan ett ytterligare temperaturfall få enheten att frysa. Att ställa in enheten till en högre temperatur förhindrar att den fryser.
- Torrt läge minskar rumstemperaturen. Varm luft kommer att blåsas ut från frånluftsutloppet, men detta är normalt och indikerar inte ett problem med enheten.
- Denna bärbara luftkonditionering blåser den varma luften som genereras av enheten utanför rummet via
avgasslangen i kallt läge. Under tiden kommer samma mängd luft in i rummet från utsidan genom alla öppningar i rummet.
- Varje person som arbetar med att installera, öppna eller reparera en köldmediekrets bör inneha ett aktuellt giltigt certifikat från en branschackrediterad bedömningsmyndighet, som tillåter deras kompetens att hantera köldmedier på ett säkert sätt i enlighet med en branschkänd bedömningsspecifikation.
- Service får endast utföras på det sätt som utrustningstillverkaren rekommenderar. Underhåll och reparation som kräver hjälp av annan kvalificerad personal ska utföras under överinseende av den person som är behörig att använda brandfarliga köldmedel.
- Den bärbara luftkonditioneringens arbetstemperaturområde är 16-35°C (60-95°F) under kylningsläge; 5-27°C (41-80°F) under uppvärmningsläge.
- WiFi arbetsfrekvens och maximal uteffekt: 2412-2472 MHz, 15,72 dBm
För att förhindra skador för användaren eller andra personer och egendomsskador måste följande instruktioner följas.
Felaktig användning på grund av ignorerande instruktioner kan orsaka skada eller skada.
Allvaret klassificeras av följande indikationer:
VARNING!
Denna symbol indikerar risken för dödsfall eller allvarlig skada.
FÖRSIKTIGHET!
Denna symbol indikerar risken för skada eller skada på egendom.
Betydelsen av symboler som används i denna handbok visas nedan:
Denna symbol indikerar att aldrig göra detta.
Denna symbol indikerar alltid göra detta.
2.2 Varning under användning
VARNING!
| Varning Syfte |
| Anslut strömkontakten ordentligt Annars kan det orsaka elektriska stötar,brand och explosion på grund avöverskottsvärmeproduktion |
| Använd eller stoppa inte enheten genomatt sätta i eller dra ut strömkontakten | Det kan orsaka elektriska stötar,brand och explosion på grund avvärmeproduktion |
| Skada inte eller använd en ospecificeradnätsladd | Det kan orsaka elektriska stötar, brandoch explosion. Om nätsladden är skadadmåste den bytas ut av tillverkaren ellerett auktoriserat servicecenter eller enliknande kvalificerad person för attundvika fara |
| Ändra inte nätsladdens längd eller delauttaget med andra apparater | Det kan orsaka elektriska stötar,brand och explosion på grund avvärmeproduktion |
| Använd inte med våta händer eller ifuktig miljö | Det kan orsaka elektriska stötar |
| Rikta inte luftflödet mot personer irummet | Detta kan skada din hälsa |
| Se alltid till effektiv jordning Felaktig jordning kan orsaka elektriskastötar |
| Låt inte vatten rinna in i elektriska delar Det kan orsaka fel på enheten ellerelektriska stötar |
| Installera alltid strömbrytare och endedikerad strömkrets | Felaktig installation kan orsaka elektriskastötar, brand och explosion |
| Koppla ur enheten om konstiga ljud, lukteller rök kommer från den | Det kan orsaka elektriska stötar, brandoch explosion |
| Använd inte uttaget om det sitter lösteller är skadat | Det kan orsaka elektriska stötar, brandoch explosion |
| Öppna inte enheten under drift Det kan orsaka elektriska stötar, brandoch explosion |
| Håll skjutvapen borta Det kan orsaka brand och explosion |
| Använd inte nätsladden näravärmeapparater | Det kan orsaka elektriska stötar, brandoch explosion |
| Använd inte nätsladden nära brandfarliggas eller brännbara ämnen, såsombensin, bensen, tunnare etc. | Det kan orsaka elektriska stötar, brandoch explosion |
| Ventilera rummet innan du använderluftkonditioneringen om det finns ettgasläckage från en annan apparat | Det kan orsaka explosion, brand,explosion och brännskador |
| Demontera eller modifiera inte enheten Det kan orsaka fel och elektriska stötar |
FÖRSIKTIGHET!
| Försiktighet Syfte |
| Rör inte enhetens metalldelar när luftfiltret ska tas bort | Det kan orsaka en skada |
| Rengör inte luftkonditioneringen med vatten | Vatten kan komma in i enheten och försämra isoleringen. Det kan orsaka en elektrisk stöt |
| Ventilera rummet väl när det används tillsammans med en spis etc. | En syrebrist kan uppstå |
| När enheten ska rengöras, stäng av och stäng också av huvudströmbrytaren | Rengör inte enheten när strömmen är på eftersom det kan orsaka brand, explosion och elektriska stötar, det kan orsaka skada |
| Se till inte ett husdjur eller husväxt är där det kommer att utsättas för direkt luftflöde | Detta kan skada husdjuret eller växten |
| Använd inte för ovanliga ändamål Använd inte denna bärbara luftkonditionering för att bevara precisionsenheter, mat, husdjur, växter och konstföremål. Det kan orsaka försämring av kvalitet etc. |
| Stoppa driften och stäng fönstret vid storm eller cyklon | Användning med öppna fönster kan orsaka vätning av inomhus och nedblötning av hushållsmöbler |
| Håll kontakten i strömkontaktens huvud när du tar ut den | Det kan orsaka elektriska stötar och skador |
| Stäng av huvudströmbrytaren när du inte använder enheten under en längre tid | Det kan orsaka fel på produkten eller brand och explosion |
| Placera inte hinder runt luftinlopp eller inuti luftutloppet | Det kan orsaka fel på apparaten eller annan olycka |
| Sätt alltid in filtren ordentligt. Rengör filtret en gång varannan vecka | Användning utan filter kan orsaka fel |
| Använd inte starkt tvättmedel som vax eller tinner - använd en mjuk trasa | Utseendet kan försämras på grund av att Produktens färg ändras eller att ytan repas |
| Placera inte tungt föremål på nätsladden och se till att sladden inte är klämd | Det finns risk för brand, explosion eller elektriska stötar |
| Drick inte vatten som dräneras från luftkonditioneringen | Den innehåller föroreningar och kan göra dig sjuk |
| Var försiktig när du packar upp och installerar | Skarpa kanter kan orsaka skada |
| Om vatten kommer in i enheten, stäng av enheten vid eluttaget och stäng av strömbrytaren. Isolera tillförseln genom att ta ut strömkontakten och kontakta en kvalificerad servicetekniker | Det kan orsaka elektriska stötar och skador |
3. ENHETSBESKRIVNING
1 Signalmottagare 2 Rum luftutsläpp 3 Kontrollpanel 4 Bärhandtag (båda sidor) 5 Luftinsläpp 6 Kontinuerligt avloppsutsläpp (Torrläge)
7 Kontinuerligt avloppsutsläpp (Värmepumpläge) 8 Undre avloppsutsläpp 9 Luftutsläpp 10 Eluttag 11 Nätsladd 12 Hjul
4. TILLBEHÖR INKLUDERADE
| DELAR DELAR NAMN KVATITET |
| 1 | Adapter A, Avgasledning, Adapter B (flatmunstycke), | 1 set |
| 2 | Dräneringsslang 1 del | |
- Kontrollera alla tillbehör som är inkluderade i paketet och referera till bruksanvisningen hur de används.
VALFRIA TILLBEHÖR
www.electrolux.com
| DELAR DELAR NAMN |
| 1 |  | Fönster set(Ref. EWKIT5) |
| 2 | | Fönster förlängningssset(Ref. EWKEXT1) |
5. INSTALLATIONSINSTRUKTIONER
5.1 Utsläpp varmluft
I kylningsläge måste enheten placeras nära ett fönster eller öppning så att den varma utloppsluften kan kanaliseras till utsidan. Placera först enheten på en plan yta och se till att det finns minst 50 cm fri yta runt enheten och att den är nära ett eluttag.

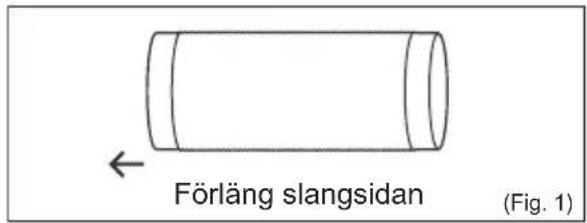

- Förläng slangens båda sidor (Fig. 1) och skruva fast slangen i adaptern A (Fig. 2).
- Förläng den andra sidan på slangen och skruva fast den i adaptor B (Fig. 3).
- Lås fast adaptor A till enheten. (Fig. 4)
- Öppna fönstret och placera Adapter B i öppningen. (Fig. 5)
Notera: Om det är nödvändigt att installera fönsterset, referera till Window Kit Instruction Manual.
Slangen kan förlängas från sin ursprungliga längd på 38 cm upp till 150 cm, men det bästa är att hålla längden till ett minimum för bästa effektivitet. Se också till att slangen inte har några skarpa kanter eller ingröpningar. (Fig. 6)
1 Visar temperatur/tid 2 Start PÅ/AV 3 Timer 4 Låg swing 5 Lägesval 6 Ställ in Temperatur eller Timer
7 Fläkthastighet (Inte tillgängligt i Auto- eller Torrläge) 8 Filter Återställning 9 Vilo (Bara tillgängligt i Auto-, Kylning- eller Värmeläge) 10 WiFi- indikator 11 Indikator för schemaläggning
7. BRUKSANVISNING
Några av följande instruktioner kan endast användas genom användandet av Kontrollpanelen.
7.1 Användning av Kontrollpanelen
Start PÅ/AV
Starta enheten genom att mjukt trycka på ON/OFF-ikonen "①" på enhetens kontrollpanel.
Värmeläge (på vissa modeller)
I detta läge MÅSTE utsläppsadaptorn användas.
- Tryck på "MODE"-knappen tills "Värme"-indikatorn lyser.
- Tryck på "Fläkt hastighets"-knappen för att välja fläkthastighet av följande fläkthastigheter:
Auto → Min → Mid → Max → Auto.
- Tryck på “−” eller “+” knapp för att välja den temperatur du önskar.
- Kopplad dräneringsslang.
Se 7.3 Dräneringssektion.
Kylningsläge
I detta läge, MÅSTE utsläppsadaptorn användas.
- Tryck in "MODE"-knappen tills Kylningslägesindikatorn lyser.
- Tryck på "Fläkt hastighets"-knappen för att välja fläkthastighet av följande fläkthastigheter:
" Auto " → " Min " → " Mid " → " Max " → " Auto ".
- Tryck på “—” eller “+” knapp för att välja den temperatur du önskar.
Det är inte nödvändigt att använda dräneringsslangen i "kylnings"-läge.
Torrläge
Tryck in "MODE"-knappen tills
Torrlägesindikatorn lyser. Skärmen visar rumstemperaturen.
På samma gång lyser "Min" på fläkt indikatorn.
Notera: I detta läge, kan inte fläkthastighet väljas.
Fläktläge
I detta läge behövs inte utsläpps- eller dräneringsslang användas.
- Tryck in "MODE"-knappen tills fläktlägesindikatorn lyser.
- Tryck in "Fläkthastighets"-knappen för att välja önskad hastighet.
- Fläkten kommer att köras i den valda hastigheten och skärmen kommer att visa rumstemperaturen.
Notera: Fläkthastighet kan inte ändras under Auto- eller Torrläge.
Autoläge
Ha alltid utsläppsslangen inkopplad i detta läge.
När du ställer in luftkonditioneraren i Autoläge, kommer den automatiskt att välja kylning, värme (inte tillämpligt för modeller med endast kylning), eller endast fläktdrift beroende på vilken temperatur du valt och vilken rumstemperatur som föreligger. Luftkonditioneraren kommer att kontrollera rumstemperaturen automatiskt för att uppnå önskad temperatur.
I Autoläge kan du inte välja fläkthastighet.
1. Tryck in "MODE"-knappen tills "Autoläges" indikatorn lyser.
Efter att "Autoläge" är valt, kommer enheten att köra automatiskt enligt den verkliga rumslufttemperaturen.
Timerläge
Timern kan användas för att schemalägga start och avslut av drift.
- Hur man fördröjer start
Koppla in enheten så att enheten går över i standby.
Tryck in "Timer"-knappen, sedan kommer timerindikatorn aktiveras och antal timmar på skärmen visar "0.0". Tryck eller håll PLUS "+" eller MINUS "-" för att ändra fördröjningen i starttimern med 0,5 timmars ökning upp till 10 timmar, sedan 1 timmars ökning upp till 24 timmar. Tryck på "Timer" knappen igen inom 5 sekunder och timer inställningen avslutas direkt.
Efter 5 sekunder så är timerfunktionen aktiverad och timerindikatorn lyser.
Kontrollen kommer att räkna ner hur mycket tid som är kvar innan start. Enheten startar i det läge som ställts in tidigare.
För att avbryta inställningen, tryck på "Timer"-knappen igen, och displayen visar kvarvarande tid. Tryck på "Timer"-knappen igen för att avbryta, timerindikatorn kommer då att slockna. Du kan också avbryta inställningen genom att trycka på "ON/OFF"-knappen.
- Hur man fördröjer avstängning Du kan fördröja avstängning när enheten är på. Tryck in "Timer"-knappen, sedan kommer timerindikatorn aktiveras och antal timmar på skärmen visar "0.0". Tryck eller håll PLUS "+" eller MINUS "-" för att ändra fördröjningen stoppa timern med 0,5 timmars ökning upp till 10 timmar, sedan 1 timmars ökning upp till 24 timmar. Tryck på "Timer" knappen igen inom 5 sekunder och timer inställningen avslutas direkt. Efter 5 sekunder så är timerfunktionen aktiverad och skärmen kommer att visa temperaturen igen och timeridikatorn lyser upp. Kontrollpanelen kommer att räkna ner hur mycket tid som är kvar tills avstängning. För att avbryta inställningen, tryck på "Timer"-knappen igen, och displayen visar kvarvarande tid. Tryck på "Timer"-knappen igen för att avbryta, timerindikatorn kommer då att slockna. Du kan också avbryta inställningen genom att trycka på "ON/OFF"-knappen.
Viloläge
Genom att aktivera denna funktion så kan du få en bekväm temperatur och hjälp med att spara energi.
Endast när enheten är i Kylnings-, Värme- eller Automatiskt läge så kan du trycka på "vila" knappen för att enheten ska gå in i Viloläge.
Lägre swingfunktion
Tryck på "Låg swing"-knappen för att aktivera lägre swingfunktion, den låga markeringen på panelens övre del kommer att swingas upp och ner.
Tryck på denna knapp igen för att inaktivera lägre swingfunktion.
Filter Återställning
Indikatorn är en påminnelse om att rengöra Luftfiltret (se Vård och Rengöring) för mer effektiv drift.
Filterindikatorn kommer att lysa efter 250 timmars drift. För att återställa efter rengöring, tryck på "filter återställning" -knappen, då slocknar "filter" indikatorn.
Barnlås
Sätt på barnlås genom att trycka in "MODE"-knappen i 5 sekunder, tills skärmen visar "LC". För att stänga av barnlås, tryck in "MODE"-knappen igen i 5 sekunder.
WiFi
Enheten är utrustad med en WIFI modul. När enheten är inkopplad på ditt WIFI, kommer denna ikon "Warsaw" att lysa upp.
Om ikonen blinkar indikerar det att Wi-Fi-nätverket är tillfälligt borta.
Se Electrolux-appen för mer detaljer.
För att manuellt påbörja
uppstartsprocessen.
Obs! Ladda ner vår Electrolux-app och följ steg-för-steg-instruktionerna för uppstart för att ansluta luftkonditioneringen till appen.
Bluetooth
Enheten använder Bluetooth vid uppstart. Se till att Bluetooth är aktiverat på din mobiltelefon för att ansluta luftkonditioneringen till appen.
Schemaläggare
Visar att en schemalagd händelse från appen körs.
7.2 Felkod
Om displayen visar "AS" har omgivningstemperatursensorn misslyckats med att avläsa. Kontakta då din auktoriserade Electrolux ServiceCenter.
Om displayen visar "ES" har förångningssensorn misslyckats med att avläsa. Kontakta då din auktoriserade Electrolux ServiceCenter.
Om displayen visar "L3" har det uppstått fel på kondensatorns DC-fläktmotor. Kontakta då din auktoriserade Electrolux ServiceCenter.
Om displayen visar "P1" är den nedre brickan full. Stäng då av och koppla ur enheten, flytta sedan försiktigt enheten till en lämplig dräneringsplats. Ta bort den nedre dräneringspluggen och låt vattnet rinna ut. Starta om enheten tills "P1"-symbolen försvinner. Om detta fel upprepas, ring efter service.
Om displayen visar "E4" har kommunikationen mellan displayens kretskort och huvudkontrollens kretskort fel. Kontakta då din auktoriserade Electrolux ServiceCenter.
7.3 Dräneringsinstruktioner
Fortlöpande dränering
Under Torrläge eller Värmepump-läge behöver du en trädgårdsslang (säljs separat) eller dräneringsslang för att dränera kondens från enheten. Följ stegen nedan:
- Skruva av dräneringslocket från avloppsutsläppen (Fig. 8).
- Koppla ena änden av trädgårdsslangen (säljs separat) eller dräneringsslangen till avloppsutsläppen för att leda den andra änden till dränering som är lägre än enheten (Fig. 9).
Notera:
- Kondens kan rinna ut efter att du tagit av dräneringslocket, om enheten körs i Kylnings- eller Autoläge. När du tar bort trädgårdsslangen, förbered med en droppbricka (medföljer ej) för att samla upp kondens från avloppsutsläppet.
- Se till att höjden på dränering och sektionen av dräneringsslangen inte är högre upp än avloppsutsläppet, annars kan den fortlöpande dräneringen inte fungera bra.
- Under Kylnings- eller Autoläge rekommenderas det att förhindra dräneringen genom att byta ut dräneringslocket till avloppsutsläppet, för att uppnå maximalt utförande.
Töm all kondens som finns i enheten innan du vinterförvarar den.
Placera en droppbricka (medföljer ej) under det nedre avloppsutsläppet, och ta av
dräneringslocket för att tillåta kondens rinna till brickan.
Byt ut dräneringslocket till det pågående avloppsutsläppet när kondens rinner ut. Placera droppbricka under avloppsutsläppet, ta sedan bort gummiploppen från avloppsutsläppet så kondens kan rinna ut till brickan. Om din bricka inte är tillräcklig för all kondens, kan det behövas tömmas tillfälligt.
Byt ut dräneringslocket till nedre avloppsutsläppet när det inte rinner ut mer kondens.
Notera: För att säkerställa att all återstående kondens har runnit ut, luta enheten genom att lyfta upp fronten tills ingen mer kondens rinner ut ur avloppsutsläppet.
8. VÅRD & RENGÖRING
Rengör din bärbara luftkonditionerare då och då för att den ska hålla sig som ny. Se till att plugga ur enheten innan rengöring för att undvika stötar eller brandrisk.
Enheten och fronten kan dammas av med en oljefri trasa eller tvättas med en trasa fuktad med en lösning av varmt vatten och milt diskmedel. Använd aldrig hårda rengöringsmedel, vax eller polish på fronten.
Se till att vrida ur vattnet ur trasan innan du rengör med den runt kontrollerna.
Överblivet vatten i och runt kontrollerna kan orsaka skada på den bärbara luftkonditioneraren.
För att hålla din bärbara luftkonditionerare i bra skick, är det nödvändigt att rengöra luftfiltren varannan vecka av drift med en dammsugare.
- Ta bort luftfiltren enligt figuren nedan.
Ta ut det övre luftfiltret följt av det nedre.
- Om luftfiltren är väldigt smutsiga, kan du tvätta dem med varmt vatten under 40°C och med diskmedel. Skölj filtren och tvätta noggrant.
Skaka och vrid försiktigt ur vattnet ur filtret. Se till att filtret är riktigt torrt innan det sätts in igen.
- Tryck på återställningsknappen för filtret "●" efter att du rengjort dem.
Se till att filtret är riktigt torrt innan det sätts in igen.
8.3 Vinterförvaring
Om den bärbara luftkonditioneraren inte ska användas under en längre period:
- Dränera vattentanken helt och lämna bottendräneringslocket och gummipluggen tillräckligt länge för att eventuellt överblivet vatten ska rinna ut. När sedan tanken är helt tömd och inget mer vatten rinner ut, sätt tillbaka gummipluggen och locket.
- Ta bort och rengör filtret, låt det torka ordentligt, sätt sedan tillbaka det.
- Förvara den bärbara luftkonditioneraren på en sval, torr plats, skyddad från direkt solljus, extrema temperaturer, överdrivet damm och med god ventilation.
Innan du använder den bärbara luftkonditioneraren igen:
- Se till att luftfiltret och dräneringslocket är på plats.
- Kontrollera att sladden är i gott skick, utan sprickor eller skador.
- Installera den bärbara luftkonditioneraren enligt beskrivningen i bruksanvisningen.
9. FELSÖKNING
Denna lista innehåller vanliga fel som inte beror på felaktig hantering eller material i denna produkt.
Den bärbara luftkonditioneraren startar inte.
- Elkontakten är inte ansluten. Sätt i kontakten ordentligt i vägguttaget.
- Säkringen har gått eller proppen har löst ut. Byt ut proppen mot en med tidsfördröjning eller återställ säkringen.
- Enheten är avstängd. Sätt på enheten och ställ in önskad inställning.
- Felkod P1 visas i displayen. Töm kondensvattnet enligt beskrivningen i avsnitt 7.3 Dränering.
- Rumstemperaturen är lägre än den inställda temperaturen (kylningsläge) eller högre än den inställda (värmeläge). Justera temperaturen.
Luft från enheten upplevs inte som tillräckligt kall.
- Rumstemperatur under 16°C. Kylning kanske inte sker innan rumstemperaturen kommer över 16°C.
- Ställ in lägre temperatur.
- Kompressor stängs av genom ändring av lägen. Vänta i ca 4 minuter och lyssna efter kompressorn att återstarta när den är inställd på kylningsläge.
Bärbar luftkonditionerare kyler, men rummet är för varmt.
- Om det bildas is bakom fronten är det möjligen så att utomhustemperaturen är lägre än 16°C.
- Luftfiltret är smutsigt. Rengör filtret. Se avsnitt 8 "VÅRD OCH RENGÖRING".
- Om is bildas bakom frontdelen på luftkonditioneraren. Temperaturen är satt för låg för att kyla nattetid. För att avfrosta, ställ in på Fläktläge. Ställ sedan in temperaturen på en högre inställning.
- Utloppskanalen är inte ikopplad eller blockerad. Se 5.1 Utloppsvärmeluftdelen.
Bärbar luftkonditionerare kyler, men rummet är för varmt – is bildas bakom fronten.
- Smutsigt luftfilter – luftbegränsning. Rengör luftfiltret. Se avsnitt 8. Vård och rengöring.
- Temperaturen är för hög. Ställ in temperaturen på en lägre inställning.
- Luftströmmarna är inställda felaktigt. Ändra position på dem för bättre luftströmmar.
- Fronten på enheten är blockerad av gardiner, rullgardiner, möbler etc. Detta begränsar luftutströmningen. Se till att frigöra det som blockerar enheten.
- Dörrar, fönster, ventilation etc. öppna luftutsläppsvägar. Stäng dörrar, fönster etc.
- Enheten har satts på nyligen i ett varmt rum. Tillåt extra tid för att ta bort "lagrad värme" från väggar, tak, golv och möbler.
Bärbar luftkonditionerare stängs av och sätts på fort.
- Smutsigt luftfilter – luftbegränsning. Rengör luftfiltret.
- Utomhustemperaturen är extremt varm. Ställ in fläkthastigheten på en snabbare inställning för att ge mer luft genom kylningsströmmarna mer frekvent.
Rummet är för kallt.
- Inställd temperatur för låg. Öka den inställda temperaturen.
Rumstemperaturen kanske inte uppnår den inställda enligt displayen.
- När man använder denna bärbara luftkonditionerare släpps den varma luften ut genom utsläppen och genom öppningen i fönstret. Detta skapar ett undertryck i rummet, vilket resulterar i att luft från andra rum/läckor från utsidan kan komma in i rummet. Av denna anledning är det helt normalt att du inte alltid kan helt och fullt uppnå den inställda temperaturen som visas på displayen.
Kan inte koppla upp WIFI
- Kontrollera att din WIFI-router är uppkopplad, igång och fungerar som den ska genom att kontrollera att andra enheter fungerar med routern, till exempel en mobiltelefon.
- Omstart av routern krävs. Koppla ur routern, koppla sedan in den igen och starta om den. Vänta några minuter och kontrollera igen.
- WIFI-chippet på enheten fungerar bara vid 2,4 GHz. Kontrollera därför att ditt WIFI drivs vid denna bandbredd.
10. MILJÖMEDVETENHET
Återvinn material med denna symbol. Lägg förpackningar i lämpliga behållare för att återanvända dem. Hjälp till att skydda miljön och mänsklig hälsa och för att ta hand om återvinningsmaterial från
elektriska produkter. Släng inte apparater som har denna markering i hushållssoporna. Returnera produkten till din lokala återvinningscentral eller kontakta ditt regionala kontor.
Mjukvaran i enheten är delvis baserad på fri och öppen källmjukvara. För att se fullständig upphovsrättsinformation och gällande licensvillkor, gå in på: https://emtech.delta.electrolux.com/license
För mer information besök www.electrolux.com
INNEHÅLL
- SÄKERHETSINFORMATION 213
- SÄKERHETSINSTRUKTIONER 219
- ENHETSBESKRIVNING 222
- TILLBEHÖR INGÅR 222
- INSTALLATIONSINSTRUKTIONER 223
- FUNKTIONER FÖR BÄRBAR LUFTKONDITIONERING 224
- BRUKSANVISNING 224
- UNDERHÅLL OCH RENGÖRING 227
- FELSÖKNING 228
- MILJÖHÄNSYN 229
VI TÄNKER PÅ DIG
