BRUKSANVISNING FM 10 RK.C INDESIT

Inbyggnadsugn Installation och användning

FM 10.B FM 10.B IX FM 10 K.C FM 10 K.C IX FM 10 R.B FM 10 RK.C FM 10 RK.C RA FM 21 K.C

IT Forno Multifunzione Istruzioni per l'installazione e l'uso 3
GB Multifunction Oven Instructions for installation and use 12
FR Four Multifonction Instruction pour l'installation et l'emploi 21
ES Horno Multifunciones Instrucciones para la instalación y uso 29
PT Forno Multifunções Instruções para a instalação e o uso 38
NL Multifunktionele Oven Gebruiksaanwijzingen voor de plaatsing en gebruik 47
DE Multifunktions-Backofen Informationen für installation un gebrauch 56
SE Multifunktionsugn Monterings- och bruksanvisning 65

Indesit Company Viale Artslide Merioni, 47 60044 Fabriano (AN) Ialy tel. [phone] Www. Indonesia.com

Vi gratulerar dig till valet av en ugn från Indesit. Du kommer snart att upptäcka att den är mycket driftsäker och enkel att använda. Innan du använder ugnen rekommenderar vi att du läser igenom instruktionerna i den här manualen noggrant. Då kan du utnyttja ugnen på bästa sätt och därmed förlänga dess livstid. Manualen innehåller alla instruktioner som du behöver för att installera, använda och underhålla din ugn på ett säkert sätt. Var vänlig förvara den här manualen lätt åtkomligt för framtida användning.

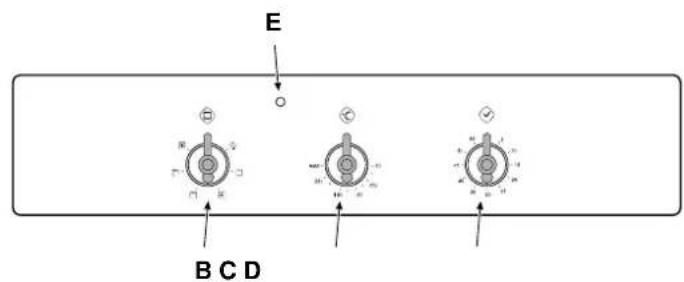

Beskrivning av ugnen

E A B C D

A G H F

E B C D

A. Manöverpanel
B. Funktionsväljare
C. Termostat
D. Timer (finns endast på vissa modeller)
E. Signallampa (finns endast på vissa modeller) - Lampan tänds när ugnen startas och den slocknar när önskad temperatur har uppnåtts.

F.Dropp- eller bakplåt
G. Ugnsgaller
H. Falsar för att placera ugnsgaller och bakplåt

I den här multifunktionsugnen har man förenat fördelarna med de vanliga traditionella ugnarna med varmluftstekniken i de moderna ugnarna. Det är en mycket mångsidig ugn, som ger dig möjlighet att lätt och säkert välja mellan fem olika tillagningsmetoder. De olika metoderna väljer du med hjälp av funktionsväljare "B" och termostat "C" på manöverpanelen.

Observera: Första gången du använder ugnen bör du sätta termostaten på högsta läge, slå på ugnen, stänga luckan och låta ugnen värmas upp under en halvtimme, utan någonting i ugnen. Öppna därefter ugnsluckan och låt ugnen luftas. Den lukt som ofta uppstår under den här första uppvärmningen kommer från olika ämnen, som dunstar bort. Ämnena är ofarliga och har tillsatts för att skydda ugnen under lagringstiden och till dess ugnen är installerad.

Viktigt: Placera dropplåten på nedersta falsen för att undvika att sås eller fett droppar ner på ugnsbotten under grillning eller när du använder grillspettet (finns endast på vissa modeller). Vid alla andra tillagningsmetoder bör man aldrig använda nedersta falsen och placera inte heller något föremål på ugnsbotten då ugnen är igång, då emaljen kan förstöras. Placera alltid kokkärl och stekfat på gallret som medföljer ugnen och som passar till falsarna.

Traditionell ugn

Vrid termostaten "e" till läge mellan 600C och Max.

Vid den här inställningen kommer värmeelementen över och under att slås på. Detta är den traditionella, klassiska ugnstypen, som blivit ännu effektivare med extremt hög värmedistribution och låg energiförbrukning. Denna traditionella ugn är fortfarande överlögset bäst när det gäller att ugnssteka rätter som innehåller många olika slags ingredienser. Det blir också ett utmärkt resultat när man tillagar rätter av kalv- eller oxkött (stekt kött, ragu, gulasch, vilt, skinka etc), som ska koka långsamt och som man behöver ösa eller tillsätta vatten. Det är dessutom det bästa sättet att baka och för att ugnskoka maträtter i täckta kärl. När man lagar mat i en vanlig ugn kan man bara använda en bakplåt eller ett stekgaller åt gången. I annat fall fördelas värmen ojämnt. Genom att utnyttja falsarna och placera rätten på lagom höjd kan man erhålla bra balans mellan värmen från botten och toppen av ugnen. Välj placering på falsarna beroende på om rätten behöver mer eller mindre värme uppifrån.

Varmluftsbaserad ugn

Vrid termostaten "C" till läge mellan 600C och Max.

Vid den här inställningen kommer både värmeelementen och varmluftsfläkten att slås på. Eftersom värmen fördelas jämnt i hela ugnen kommer hela maträtten att få samma värme och en jämn stekyta. Med den här inställningen kan man också tillaga flera rätter på samma gång under förutsättningen att de ska tillagas i samma temperatur. Högst två galler kan utnyttjas samtidigt, enligt instruktionerna under "Laga mat på mer än ett galler".

Varmluftsbaserad ugn rekommenderas särskilt för gratängrätter eller för rätter som kräver extra lång tillagningstid., som t.ex. lasagne, pastarätter, stekt kyckling och potatis etc. Eftersom värmen fördelas jämnt är det dessutom möjligt att steka på lägre temperatur. Det innebär att mindre vätska försvinner, köttet blir saftigare och steken förlorar mindre i vikt. Varmluftsugnen passar utmärkt för att tillaga fisk. Fisken behöver mindre tillsatser och kan därmed behålla ursprunglig smak och konsistens.

Desserter: varmluftsgunen är utmärkt för bakverk som innehåller bakpulver.

Dessutom kan man utnyttja varmluftsugnen för att snabbt tina upp ljust eller mörkt kött samt bröd genom att sätta värmen på 800C. För att tina andra typer av maträtter ska man sätta termostaten på 600C eller endast utnyttja kalluft genom att sätta termostaten på 00C.

Ugnsvärme uppifrån

Vrid termostaten "C" till läge mellan 600C och Max.

Vid den här inställningen slås endast de övre värmeelementen på. Det kan användas för att bryna maten vid slutet av tillagningen.

Grill /

Vrid termostaten "C" till läge Max.

Vid den här inställningen slås de övre centralt placerade värmeelementen på. Den extremt höga och riktade värmen från grillen tillåter att man bryner ytan på kött- och stekrätter samtidigt som köttsåsen bevaras och gör köttet saftigt. Grillen rekommenderas också särskilt för rätter som kräver en hög värme på ytan: biffstek, kalvkött, revbensspjäll, filé, hamburgare etc.

Några exempel på grillrätter finns under kapitlet "Praktiska matlagningstips".

Varmluftsgrill \_ /

Vrid termostaten "C" till läge mellan 600C och 2000C. Vid den här inställningen slås de övre centralt placerade värmeelementen samt varmluftsfläkten på. Den här kombinationen ökar effekten av den allmänna värmestrålningen genom att cirkulera varmluften genom hela ugnen. Det förhindrar att maten blir bränd på ytan samtidigt som värmen kan tränga djupt in i maträtten. Det passar utmärkt för korvätter, revbensspjäll, lammkotletter, kyckling, fågel, fläskkotlett etc.

Den här inställningen är också utmärkt för stekt fisk och skaldjur etc.

Timer (D) (finns endast på vissa modeller)

När man använder timern måste ljudsignalen aktiveras genom att man vrider knappen "D" medsols ett helt varv och sedan vrider den tillbaka till den tidsinställning som man önskar.

Ugnslampan

Tänd lampan genom att vrida knappen "B" till symbolen

. Lampan i ugnen tänds och lyser så länge något värmeelement är påslaget.

Luftkylning

För att kyla ner utsidan på ugnen är vissa modeller utrustade med kylarfläkt som slås på automatiskt när ugnen blir het.

När kylarfläkten är på kan man höra att luft strömmar ut mellan ugnsluckan och manöverpanelen.

Varning: När tillagningen är avslutad fortsätter fläkten att gå tills ugnen är tillräckligt nedkyld.

Hur du sköter din ugn

Innan du rengör ugnen, eller utför underhåll, bör du dra koppla bort elanslutningen.

För att förlänga ugnens livstid, måste den rengöras regelbundet, och kom ihåg att:

- Rengör aldrig med ång- eller högtryckstvätt.

- Emailj och rostfritt stål ska tvättas med ljummet vatten.

Tillsätt inte rengöringsmedel med slipande eller frätande ämnen, som kan skada ytorna. Det kan uppstå fläckar på rostfritt stål. Om fläckarna är svåra att få bort ska man använda speciella rengöringsprodukter som finns att köpa i handeln. Efter rengöring bör man skölja och torka noggrant.

- Omedelbart efter användning bör ugnen rengöras invändigt. Medan den fortfarande är varm kan man använda såpa och varmt vatten. Såpan sköljs bort och därefter torkas ugnen noggrant. Undvik att använda frätande rengöringsmedel (till exempel skurmedel etc) eller hård svamp för t.ex. kalkborttagning eftersom dessa kan skada emaljen. Om fett- och smutsfläckar är svåra att få bort ska man använda speciella rengöringsmedel avsedda för ugn och följa instruktionerna på förpackningen.

- Om ugnen är varm under en lång tid kan kondensvatten uppstå. Torka av med en torr trasa.

- En gummilist runt ugnsluckans öppning garanterar att den sluter tätt. Kontrollera regelbundet att listen är intakt. Om nödvändigt rengör den och undvik att använda verktyg eller rengöringsmedel som kan skada gummit. Om listen har blivit skadad kontakta närmaste serviceverkstad. Man bör inte använda ugnen förrän listen är lagad.

- Beklä aldrig ugnsbotten med aluminiumfolie eftersom värmen, som på så sätt stängs inne, kan göra att tillagningen av maten misslyckas och kan även skada emaljen.

- Rengör ugnsluckans glas utan frätande rengöringsmedel eller hård svamp. Torka med en mjuk trasa.

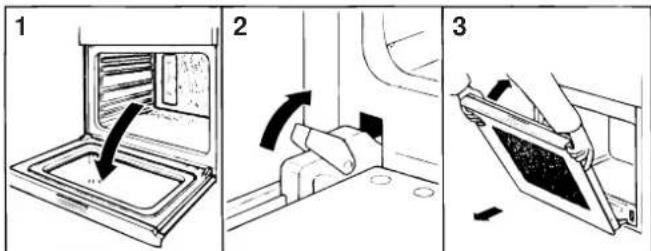

Hur tar man bort ugnsluckan?

För en mer noggrann rengöring kan man ta bort ugnsluckan. Gör så här:

- Öppna luckan helt

- Lyft upp och vrid de små gångjärnshakarna

- Ta tag på båda sidorna om luckan, fäll upp den sakta men inte helt

- Dra luckan mot dig så att den lossnar ur sitt läge Sätt tillbaka luckan genom att följa ovanstående instruktioner i omvänd ordningsföljd.

- Koppla från elanslutningen med hjälp av strömbrytaren som använts vid anslutningen av elledningarna. Eller dra ur kontakten om den är tillgänglig.

• Ta bort glaskåpan över lamphållaren

- Ta bort glödlampan och ersätt den med en glödlampa som tål höga temperaturer (3000C). Typ av lampa:

Spänning: 230/240V

Effekt: 25W

Typ: E14

- Sätt tillbaka glaskåpan och koppla tillbaka elanslutningen till ugnen.

Praktiska matlagningstips

Ugnen erbjuder en mängd olika möjligheter för dig att laga mat på bästa tänkbara sätt. Med tiden lär du dig att utnyttja ugnens alla finesser och de följande instruktionerna är bara några tips som kanske vara till din hjälp.

Föruppvärmning

Om ugnen måste föruppvärmas (vilket ofta är fallet för bakverk som innehåller bakpulver) kan du utnyttja varmluftsfläkten / för att snabbt nå upp till önskad temperatur och på så sätt spara energi. Därefter kan du sätta in maten och välja den typ av ugnsvärme som är mest lämplig.

Laga mat på mer än ett galler

Om du måste laga mat på mer än ett galler samtidigt ska du använda ugn med varmluftsfläkt / . Det är den enda metoden som tillåter att laga mæpå det här sättet.

• Ugnen är utrustad med 5 falsar. När du använder varmluftsfläkten ska du använda två av de tre falsarna i mitten. De lägsta och översta falsarna kommer för nära varmluftströmmen och därför kan vissa rätter bli brända i det läget.
• En vanlig rekommendation är att använda andra och fjärde falsen nerifrån och placera rätter som kräver högst värme på den andra falsen nerifrån. Om du till exempel tillagar en stek samtidigt med annan mat, kan du placera steken på andra falsen nerifrån och de övriga maträtterna på fjärde falsen nerifrån.
• Om du samtidigt ska tillaga rätter som kräver olika tid och olika temperaturer, kan du välja en temperatur som är mitt emellan de två önskade temperaturerna och placera den rätten som kräver lägst temperatur på den fjärde falsen nerifrån. Den rätt som ska vara inne kortast tid i ugnen tar du ut först.
• Använd bakplåten som droplåt på nedersta falsen och stekgallret på översta falsen.

Så här används grillen

Denna multifunktionsugn erbjuder 2 olika grillningsmetoder, men endast när luckan är stängd.

Sätt ugnen på grillning / och placera maten på tredje eller fjärde falsen noritån. Ställ fatet mitt på gallret eftersom endast de centrala värmelementen aktiveras. Placera dropplåten på den nedersta falsen för att samla upp eventuella droppar av sås eller fett som annars kan hamna på ugnsbotten. När du sätter ugnen på grillning bör du välja högsta läge på termostaten. Givetvis kan du använda lägre temperatur om du vill, vrid bara på termostaten till önskat läge.

När du ska grilla mat snabbt är det mycket effektivt att ställa in ugnen på varmluftsgrill / . Spridningen av värmen ger maträtten en fint bryntyta samtidigt som hela rätten värms. Detta uppvärmningssätt kan också användas för att bryna mat i slutet på tillagningen, till exempel för att ge pastarätten en gratängyta.

När du har ugnen på varmluftsgrill ska du placera gallret på andra eller tredje ugnsfalsen nerifrån (se tillagningstabellen). Placera en droplåt på nedersta falsen för att förhindra att fett och grillolja droppar ned på ugnsbotten och börjar ryka.

Viktigt: Stäng alltid ugnsluckan vid grillning.

På så sätt får du bästa möjliga resultat och sparar energi (ungefär 10%).

När du har ugnen på varmluftsgrill bör du sätta termostaten på 200°C för effektiv grillning, som baseras på infraröd strålning. Givetvis kan du använda lägre temperatur om du vill, vrid bara på termostaten till önskat läge.

Bäst resultat med varmluftsgrill får du därför genom att placera gallret på någon av de lägre falsarna (se tillagningstabellen). Placera en droplåt på nedersta falsen för att förhindra att fett och grillolja droppar ned på ugnsbotten och börjar ryka.

Bakning

När du bakar ska du alltid sätta in brödet eller kakan i en föruppvärmd ugn. Vänta tills du är säker på att ugnen uppnått önskad temperatur (den röda lampan "E" släcks). Öppna inte luckan under bakningen, då kan brödet eller kakan sjunka ihop. Bra att veta:

För torrt bakverk

Öka temperaturen med 10°C nästa gång och minska gräddningstiden.

Bakverket sjunker ihop

Använd mindre vätska och sänk temperaturen med 10°C.

Bakverket är mörkt ovanpå

Sätt in det längre ned, ställ in en lägre temperatur och förläng gräddningen.

Bra gräddat utanpå men klibbigt inuti

Använd mindre vätska, sänk temperaturen och öka gräddningstiden.

Bakverket fastnar på plåten

Smörj plåten väl och strö över lite mjöl eller använd bakplåtspapper

Jag utnyttjade mer än en nivå (funktionen "ventilerad ugn") och alla bakverken är inte färdiga samtidigt

Baka vid en lägre temperatur.

Det är inte nödvändigt att ta ut alla bakverken vid samma tidpunkt.

Baka pizza

För att uppnå bästa resultat när du bakar pizza ska du använda varmluftsfläkten _ / :

• Föruppvärm ugnen i minst ^10 minuter.
• Använd en lätt aluminiumplåt och placera den på ugnsgallret. Om du använder bakplåten tar det längre tid och pizzan får inte samma krispiga yta,
• Öppna inte ugnsluckan för ofta under bakningen
• Om pizzan har många lager av ingredienser (tre eller fyra) rekommenderar vi att du lägger mozzarella-ost på toppen efter halva baktiden.
• Om du bakar pizza på två falsar ska du använda andra och fjärde falsen nerifrån vid en temperatur av 220°C. Sätt in pizzorna i ugnen först när du värmt upp den under minst 10 minuter.

Laga fisk och kött

När du lagar ljust kött, höns eller fisk ska du sätta termostaten på mellan 180°C och 200°C.

Om du vill ha mörkt kött med en väl brynt yta men saftigt och mört inuti är det en god idé att börja tillagningen vid en hög temperatur (200°C-220°C) under en kort stund och sedan sänka temperaturen.

Allmänt kan man säga att ju större stek desto lägre temperatur. Placera köttet på mitten av gallret och placera dropplåten under för att fånga upp fettet.

Se till så att gallret placeras på falsen mitt i ugnen. Om du vill öka värmen underifrån kan du sänka gallret. För att få en extra välsmakande stek (särskilt anka och vilt) lägg gärna fett eller bacon ovanpå köttet.

Välj funktion M	aträtt Vikt	(kg)	Placering på fals räknat nerifrån	Föruppvärmnings- tid (minuter)	Inställning termostat	Tillagning- stid (minuter)
1 Vanlig ugn /	Anka	1	3	15	200	65-75
	Kalvstek eller rostbiff	1	3	15	200	70-75
	Skinkstek	1	3	15	200	70-80
	Bullar (mindre bakverk)	-	3	15	180	15-20
	Tårtbottnar	1	3	15	180	30-35
2 Varmluftsugn /	Pizza (på 2 falsar)	1	2-4	15	220	15-20
	Lasagne	1	3	10	200	30-35
	Lamm	1	2	10	180	50-60
	Stekt kyckling + potatis	1	2-4	10	180	60-75
	Fisk	1	2	10	180	30-35
	Fruktkaka	1	2	10	170	40-50
	Petit-chou (på 2 falsar)	0.5	2-4	10	190	20-25
	Småkakor (på 2 falsar)	0.5	2-4	10	180	10-15
	Sockerkaka (på 1 fals)	0.5	2	10	170	15-20
	Sockerkaka (på 2 falsar)	1.0	2-4	10	170	20-25
	Matpajer	1.5	3	15	200	25-30
3 Övervärme /	Bryna maten - 3/4 15 220	-
4 Grill /	Sjötunga	1	4	5	Max	8-10
	Skaldjur	1	4	5	Max	6-8
	Torsk	1	4	5	Max	10
	Stekta grönsaker	1	3/4	5	Max	10-15
	Kalvstek	1	4	5	Max	15-20
	Kotlett	1	4	5	Max	15-20
	Hamburgare	1	4	5	Max	7-10
	Fisk	1	4	5	Max	15-20
	Varma smörgåsar	n.° 4	4	5	Max	2-3
5 Varmluftsgrill /	Grillad kyckling	1.5	3	5	200	55-60
	Skaldjur	1.5	3	5	200	30-35

Öbservera: Tillagningstiderna är ungefärliga och kan variera beroende på personlig smak. När man lagar mat med grill eller varmluftsgrill måste droplåten alltid placeras på nedersta falsen.

Sätt säkerheten främst

För att behålla en säker och effektiv ugn rekommenderar vi följande:

• Anlita endast serviceverkstäder som är auktoriserade av tillverkaren
• Använd endast reservdelar i original

- När du ska lyfta och förflytta ugnen bör du alltid använda dig av "handtagen" som finns på sidan av ugnen för att inte personer eller ugnen ska komma till skada.

• Denna ugn är endast avsedd för hushållsbruk och dess funktioner får inte ändras.
• Denna bruksanvisning är endast giltig i de länder vars symbol finns i denna skrift och på ugnens typskylt.
• Säkerheten i det elektriska systemet på denna ugn kan endast garanteras om ugnen är jordad i enlighet med gällande säkerhetsbestämmelser.
• När ugnen är i bruk blir värmeelementen och vissa delar av ugnsluckan extremt heta. Se till att du inte vidrör dem och låt inte barn komma i närheten av ugnen.

Följande är viktigt att tänka på för att undvika olyckor. Skydda barn och förständshandikappade från:

• Manöverknapparna och ugnen i allmänhet.
• Transportmaterial (plastpåsar, plastmaterial, spik etc).
• Ugnen i bruk. Omedelbart efter användning av ugn eller grill beroende på den värme som alstras.
• Ugnen vid skrotning. När ugnen är uttjänt måste eventuella farliga delar tas om hand på ett säkert sätt.

Följande är viktigt att tänka på:

• Vidrör inte ugnen med någon våt kropppsdel
• Var inte barfota när du använder ugnen
• Dra inte i ugnen eller i elledningen när du vill dra ut sladden ur elkontakten.
• Använd inte ugnen på ett felaktigt eller vådligt sätt
• Blockera inte öppningar för ventilation eller värmeutsläpp
• Låt inte sladdar från andra elektriska apparater komma i kontakt med varma delar av ugnen
• Utsätt inte ugnen för regn eller direkt solljus
• Använd inte ugnen som förvaringsutrymme
• Använd inte eldfarliga ämnen i närheten av ugnen
• Använd inte adapters, kontakter med flera uttag eller förlängningssladdar
• Installation och reparation av ugnen får endast utföras av behörig fackman

Auktoriserad fackman måste anlitas i följande fall:

• Vid installation (tillverkarens installationsanvisningar ska följas)
• När du är tveksam om hur ugnen ska hanteras
• Vid utbyte av elektrisk kontakt om den inte passar till kontakten för elanslutningen

Serviceverkstad som är godkänd av tillverkaren måste anlitas i följande fall:

• Om du är tveksam till om ugnen är i fullgott skick när du packat upp den
• Om elledningen har blivit skadad eller behöver bytas ut
• Om ugnen inte fungerar eller fungerar dåligt. Se till att serviceverkstaden använder reservdelar i original

Bra att veta:

• Använd endast ugnen till matlagning och ingenting annat.
• Kontrollera att ugnen är i fullgott skick efter det att du har packat upp den.
• Koppla bort ugnen från elanslutningen om den inte fungerar ordentligt och innan du ska rengöra eller utföra underhåll på ugnen.
• Om ugnen ska stå oanvänd bör man koppla bort ugnen från elanslutningen.
• Använd grytlappar när du ställer in och tar ut mat i ugnen.
• Tag alltid mitt på ugnsluckans handtag, eftersom det kan vara varmt på yttersta delarna av handtaget på grund av eventuellt utströmmande varmluft.
• Se till att alla vred står i läge "•"/"o" när ugnen inte är i bruk.
• När ugnen har tjänat ut bör du kapa elkabeln efter det att du kopplat ur den från elkontakten.
• Tillverkaren kan inte hållas ansvarig för skador som uppstår på grund av felaktig installation, felaktig, olovlig eller vådlig användning.

Installation

Installationen ska utföras av behörig fackman i enlighet med de installationsanvisningar som bifogas.

Tillverkaren frånsäger sig allt ansvar för felaktig installation, som kan vålla skada på personer, djur eller egendom.

Viktigt: Elanslutningen till ugnen måste kopplas bort innan reparationsarbete eller underhåll påbörjas.

Installation av inbyggnadsugn

För att säkerställa att inbyggnadsugnen fungerar utan problem måste skåpet som den placeras i vara riktigt konstruerat. På figuren nedan anges måtten för det håll som ska sågas ut i en bänk eller ett väggskåp.

595 mm. 23 mm. 567 mm. 5 mm. 545 mm. 24 mm. 45 mm. 558 mm. 593 mm.

OBS! Installation enligt med bestämmelser för förslitning

595 mm. 23 mm. 567 mm. 5 mm. 545 mm. 24 mm. 595 mm. 558 mm. 575-585 mm. 595 mm. 45 mm. min. 45 mm. min.

För att säkerställa god ventilation måste skåpets bakre vägg tas bort. Ugnen bör helst monteras så att den vilar på två träreglar. Om ugnen vilar på en hel, slät skiva måste man lämna en öppning på minst 45 x 560 mm.

Väggarna på intilliggande skåp måste vara av värmetåligt material. Skåp med exteriör i fanér måste vara limmade med lim som tål temperaturer upp till 100°C.

I enlighet med gällande säkerhetsbestämmelser får det inte finnas möjlighet att komma i kontakt med elektriska delar i ugnen sedan den installerats.

Alla delar som svarar för att ugnen fungerar säkert får endast vara åtkomliga med hjälp av ett verktyg.

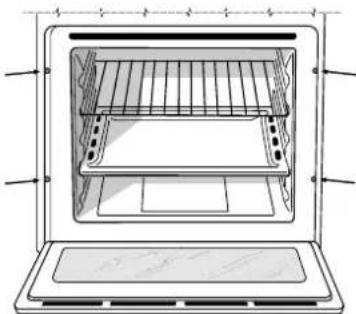

Ugnen skruvas fast i skåpet med 4 skruvar. Öppna ugnsluckan och fäst skruvarna genom fyra hål i ugnens ram.

Ugnar som utrustats med en trepolig anslutningskabel är avsedda för växelström. Spänning och frekvens anges på typskylten (placerad på ugnen) och i monteringsanvisningarna. Jordkabeln är gul-grön.

Elanslutning

Öppna locket till elanslutningen:

- Använd en skruvmejsel och tryck ner klämmorna på sidan av locket.

• Dra bort locket till elanslutningen

Så här ansluts elledningen:

- Ta bort skruven som klämmer fast ledningen och ta bort de tre kontaktskruvarna L-N- . .

- Fäst ledningarna under skruvhuvudeña enligt följande färgschema: Blå (N), Brun (L) Gul-Grön . .

- Fäst anslutningskabeln med klämman och stäng locket till elanslutningen.

Montera en elkontakt som motsvarar belastningen enligt typskylten. Om elkabeln kopplas direkt till nätet ska en allpolig säkerhetsbrytare inmonteras, försedd med en kontaktöppning på minst 3 mm mellan ugnen och nätanslutningen. Den allpoliga säkerhetsbrytaren ska anpassas efter belastningskraven och ska utföras i enlighet med gällande förordningar (jordkabeln får inte brytas av säkerhetsbrytaren).

Elanslutningskabeln ska monteras så att inte någon del av kabeln utsätts för högre temperatur än 500C.

Innan elanslutningen slutförs iaktta följande:

- Elsäkerheten hos ugnen endast kan garanteras om den jordade anslutningen är utförd på ett riktigt sätt och i enlighet med gällande säkerhetsbestämmelser.

Försäkra dig alltid om att den jordade anslutningen är korrekt utförd. Om du är tveksam, be behörig fackman kontrollera elsystemet. Tillverkaren frånsäger sig allt ansvar för skador som kan uppstå på grund av att elsystemet inte har jordats på rätt sätt.

• Innan ugnen ansluts till elnätet ska du kontrollera att specifikationerna på typskylten (finns på ugnen och/eller förpackningen) överensstämmer med elsystemet i ditt hem.

• Kontrollera att kapaciteten hos elsystemet och vägguttag klarar ugnens maxeffekt, enligt anvisningarna på typskylten. Om du är tveksam kontakta en behörig fackman.

• Om väggkontakt och ugnens stickkontakt inte passar, måste väggkontakten bytas ut av en behörig fackman. Denne måste också tillse att tvärsnittet på kablarna till vägguttaget motsvarar effekten för ugnen. Adapters, kontakter med flera uttag och/eller förlängningssladd bör inte användas. Om man måste använda något av detta, se till att bara använda adapters, kontakter eller förlängningssladdar, som uppfyller gällande säkerhetsbestämmelser. Överskrid aldrig max strömkapacitet som anges på adapter, kontakt eller förlängningssladd eller max effekt som anges på kontakt med flera uttag. Stickkontakt och vägguttag måste vara lättåtkomliga.

Tekniska data

Ugnens innermått:

Bredd 43,5 cm

Djup 43,5 cm

Höjd 32 cm

Ugnens nyttovolym

60 liter

ENERGIMÄRKNING

Direktiv 2002/40/EC för beteckning på elektriska ugnar Norm EN 50304

Modeller med luftkylning:

Energiförbrukning för Naturlig värmestrålning uppvärmningsmetod: Vanlig ugn Gällande energiförbrukning för Onaturlig värmestrålningsklass uppvärmningsmetod: Varm

Modeller utan luftkylning:

Energiförbrukning för Onaturlig värmestrålning uppvärmningsmetod: _Varmluft Gällande energiförbrukning för _Naturlig värmestrålningsklass

uppvärmningsmetod:

Vanlig ugn

Spänning och frekvens:

230V\~50/60Hz 2250W

Eenna apparat överensstämmer med följande EU direktiv

• 75/23/CEE utfärdat 19/02/73 (Lågspänning) och efterföljande modifieringar.
• 89/336/CEE utfärdat 03/05/89 (Elektromagnetisk kompatibilitet) och efterföljande modifieringar.
• 93/68/CEE utfärdat 22/07/93 och efterföljande modifieringar.

- 2002/96/EC

Det europeiska direktivet 2002/96/EC gällande Waste Eelectrical and Electronic Equipment (WEEE – hantering av förbrukad elektrisk och elektronisk utrustning), kräver att gammal hushållselektronik INTE kasseras tillsammans med det vanliga osorterade avfallet. Förbrukad utrustning måste samlas ihop separat för att optimera materialåtervinnandet samt att reducera negativ inverkan på miljön och människors hälsa. Symbolen av en överkryssad soptunna påminner dig om din skyldighet att hantera den förbrukade utrustningen separat.

Du kan kontakta din kommun eller lokala återförsäljare för ytterligare information gällande hantering av förbrukad elektronisk utrustning.
