BRUKSANVISNING GG 18V Biltema

SE – Läs igenom hela bruksanvisningen och förstå innehållet innan produkten används för första gången. Spara bruksanvisningen i anslutning till maskinen för framtida bruk.

Symbol:	Innebörd
	Läs bruksanvisningen.
	Varm yta. Undvik kontakt.
	Använd skyddsglasögon.
	Utsätt inte produkten för vatten.

Terminologi

Allmänna säkerhetsföreskrifter.	Grundläggande säkerhetskunskap om elverktyg som alla operatörer ska ha, även om alla punkter inte är applicerbara.
Särskilda säkerhetsföreskrifter	Verktygsspecifika föreskrifter.
VARNING!	Risk för dödsfall eller allvarlig personskada.
FÖRSIKTIGHET!	Risk för mindre personskada.

Allmänna säkerhetsföreskrifter för elverktyg

WARNING! Läs alla säkerhetsvarningar,

instruktioner, illustrationer och specifikationer som med medföljer detta elverktyg. Om följande instruktioner inte följs, finns risk för elchock, brand eller allvarlig skada.

Säkerhet på arbetsplatsen

a. Håll arbetsplatsen ren och väl upplyst. Ostädade eller mörka arbetsplatser ökar risken för olyckor.
b. Använd inte elverktyg i explosiva atmosfärer, till exempel i närheten av brandfarliga vätskor, gaser eller damm. Elverktyg alstrar gnistor som kan antända damm och gas.
c. Håll barn och obehöriga borta när du använder elverktyg. Om du blir distraherad under arbetet kan du tappa kontrollen.

Elsäkerhet

a. Elverktygets stickkontakt måste passa eluttaget. Modifiera aldrig kontakten. Jordade elverktyg får inte anslutas till ett elnät med en uttags-adapter. Oförändrade stickkontakter minskar risken för elstöt.
b. Undvik kroppskontakt med jordade ytor, som t.ex. rör, element, spisar och kylskåp. Risken för elstöt ökar om din kropp är jordad.
c. Exponera inte elverktyg för regn och väta. Kommer vatten in i elverktyget ökar risken för elstöt.
d. Misshandla inte elkabeln. Använd inte elkabeln för att bära eller dra elverktyget. Dra inte i elkabeln vid urkoppling, håll i stickkontakten. Håll elkabeln borta från värme, olja, vassa kanter och rörliga delar. Skadade eller hoptrasslade elkablar ökar risken för elstötar.
e. När elverktyget används utomhus ska en förlängningskabel som är avsedd för utomhusbruk användas. Förlängningskablar för utomhusbruk minskar risken för elchock.
f. Om elverktyget måste användas på en fuktig plats, ska en jordfelsbrytare användas. Jordfelsbrytare minskar risken för elstötar.

Personlig säkerhet

a. Var uppmärksam på vad du gör och använd sunt förnuft när du använder elverktyget. Använd inte elverktyg när du är trött eller påverkad av droger, alkohol eller läkemedel. Dålig uppmärksamhet kan resultera i allvarliga personskador.
b. Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Skyddsutrustning såsom andningsmask, halksäkra skyddsskor, hjälm och hörselskydd ska användas vid behov.
c. Förhindra oavsiktlig start. Se till att strömbrytaren är i av-läge innan du ansluter elverktyget till strömkällan och när du tar upp eller bär verktyget. Om du bär elverktyget med fingret på strömbrytaren eller ansluter elverktyg som har strömbrytaren i på-läge till nätet ökar risken för olycka.
d. Ta bort eventuella justeringsnycklar eller skruv nycklar innan du startar elverktyget. En skruv-nyckel eller justeringsnyckel som sitter kvar på en roterande del kan orsaka personskada.
e. Sträck dig inte för att kunna utföra ett arbetsmoment. Behåll ett ordentligt fotfäste och god balans. God balans ger bättre kontroll över elverktyget i oväntade situationer.
f. Använd lämpliga kläder. Använd inte löst sittande kläder eller smycken. Håll håret och kläderna borta från rörliga delar. Löst sittande kläder, smycken

eller långt hår kan fastna i rörliga delar.

g. Om elverktyget är utrustat med en anslutning för dammutsugning och dammuppsamling, ska sådan utrustning anslutas och användas på korrekt sätt. Dammuppsamling minskar riskerna med farligt damm.
h. Ignorera inte säkerhetsföreskrifterna bara för att du är väl bekant med verktyget. En vårdslös handling kan orsaka allvarliga skador på en bråkdel av en sekund.

Användning och skötsel av elverktyg

a. Tvinga inte elverktyget. Använd rätt elverktyg till arbetet. Elverktyg gör ett bättre och säkrare jobb när de används i rätt takt för avsedd arbetsuppgift.
b. Använd inte elverktyget om strömbrytaren är defekt. Elverktyg som inte kan stängas av med strömbrytaren är farliga och måste repareras.
c. Bryt strömmen till elverktyget innan du justerar, installerar och förvarar elverktyget. Denna säkerhetsåtgård eliminerar risken att elverktyget startas oavsiktligt.
d. Förvara elverktyg utom räckhåll för barn. Låt inte okunniga personer använda elverktyget. Elverktyg är farliga i händerna på okunniga användare.
e. Följ skötselråden. Kontrollera att elverktyget är i funktionsdugligt skick och att alla delar är hela och korrekt monterade. Om elverktyget är skadat måste det repareras före användning. Många olyckor beror på misskötta elverktyg.
f. Håll skärverktyg vassa och rena. Korrekt underhållna skärverktyg med vassa skäreggar är mindre benägna att kärva och är lättare att kontrollera.
g. Använd elverktyget och tillbehören enligt bruksanvisningens instruktioner, och med hänsyn till arbetsförhållanden och arbetsuppgiften. Används elverktyget för icke avsedda uppgifter kan farliga situationer uppstå.
h. Håll handtagen och grepytorna torra, rena och fria från olja och fett. Hala handtag och grepytor påverkar operatörens kontroll över elverktyget i oväntade situationer.

Service

a. Service på elverktyget ska utföras av en behörig reparatör med identiska reservdelar. Detta säkerställer att elverktyget är säkert att använda.

Särskilda säkerhetsföreskrifter för limpistol

• Undvik kontakt med varmt lim och munstycket. Låt limpistolen svalna på en säker plats efter användning.
• Använd skyddsglasögon.

Batteriet/batteriladdaren

• Läs batteriets och batteriladdarens bruksanvisning och följ dess säkerhetsföreskrifter.
• Använd endast rekommenderat batteri till elverktyget.
• Använd aldrig skadade eller modifierade batterier

FAKTA OM PRODUKTEN

Föpackningens innehåll

• Limpistol
• Bruksanvisning

OBS! Batteri och batteriladdare medföljer ej.

Produktens avsedda användningsområde

Batteridriven limpistol för limning med rekommenderade limstavar.

• Elverktyget ingår i Biltemas MultiX 18V-serie och ska endast användas med produktplattformens gemensamma batteri.
• Elverktyget ska användas för privat bruk med rekommenderade tillbehör och i enlighet med bruksanvisningens instruktioner. All annan användning betraktas som felaktig.
• Elverktyget får inte modifieras, öppnas eller repareras av obehörig.

Maskindelar

1 Hål för limstav
2 ON/OFF-knapp
3 Batterifäste (batteri ingår ej)
4 Handtag
5 Avtryckare
6 Munstycke

Tekniska data

Spänning : ....18 V (batteri ingår ej)

Limstift diameter: 10-12 mm

Max temp: 200^

Kapslingsklass: .....IPX0

Vikt: 356 g

Mått: 197 x 69 x 187 mm.

ANVÄNDNING

OBS! Elverktyget får endast användas med batterier som ingår i Biltemas MultiX 18V serie. Läs igenom batteriets och batteriladdarens bruksanvisningar innan batteripaketet laddas eller monteras i elverktyget.

a. Kontrollera att batteriet är fulladdat genom att trycka in dess indikatorknapp.
b. För in batteriet i dess fäste på elverktyget.
c. Kontrollera att batteriet är fastlåst.
d. För att demontera batteriet, tryck in låsknappen och dra ut det.

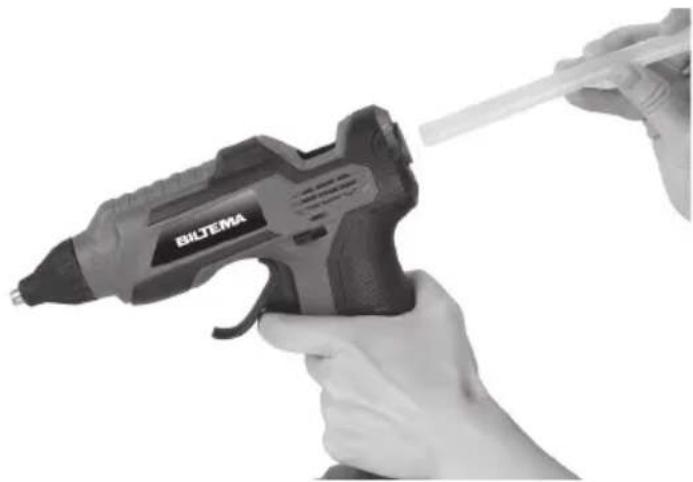

Montering limstav/påsättning

a. Säkerställ att du har en limstav som passar limpi- stolen (se Tekniska data).
b. Ställ ON/OFF-knappen i läge 0.
c. För in limstaven (A) hela vägen i hålet på baksidan.
d. Montera batteriet.
e. Ställ limpistolen upprätt på en bit papper för att fånga upp eventuellt dropp.
f. Sätt på limpistolen genom att ställa ON/OFF-knappen i läge l.

• Provlimma en betydelselös bit innan du påbörjar ditt arbete. Kontrollera limmets konsistens och mängd.

• Var extra försiktig när du limmar tunnt eller poröst material. Underliggande material kan ta skada.
  • Forcera aldrig limpistolen.

• Använd inte mer lim än nödvändigt.

• Håll limpistolen med ett stadigt grepp och två fingrar på avtryckaren.
• När du ska limma ihop två bitar, applicera lim på den ena biten och håll den andra biten i handen så minskar du risken att bränna dig. När du trycker ner den limfria biten, var försiktigt och tryck inte för hårt då det finns risk att varmt lim trycks ut på sidorna.
• Låt limmet torka ordentligt innan du flyttar eller bearbetar en limmad yta.
• Håll små objekt i en pincett så att du inte riskerar att bränna dig.

Limning

a. Kontrollera att limmet har smält och flyter från munstycket.
b. Lägg munstycket direkt mot objektet som ska limmas och tryck försiktigt på avtryckaren för att applicera lim.
b. Släpp avtryckaren och vänd försiktigt bort munstycket från objektet när du är klar. Se upp för dropp.
c. Stäng av limpistolen med ON/OFF-knappen och låt den svalna på en säker plats innan du avlägsnar batteriet.

SKÖTSEL

WARNING!

• Elverktyget får inte öppnas, modifieras eller repareras av obehörig.
• Ta bort batteriet innan du utför service och underhåll.
• Använd endast identiska reservdelar.

Åtgärder efter användning

• Låt batteriet svalna efter användning. Ladda därefter batteriet fullt.
• Ta bort avverkningsrester med en mjuk nylonborste eller en tvättsvamp.
  • Torka av ytterhöljet med en torr trasa.
• Kontrollera att elverktyget är helt och att det inte finns några lösa delar eller skruvar.
• Rensa elmotorns ventilationsöppningar.

OBS! Använd aldrig rinnande vatten eller kemikalier vid rengöring. Vatten kan orsaka kortslutning och kemikalier kan skada plastdetaljer.

Felsökning

Fel:	Åtgärd:
Elverktyget startar inte när strömbrytaren trycks in.	Kontrollera att batteriet är laddat och korrekt monterat, annars är maskinen defekt och ska kasseras.
Det kommer inget lim när avtryckaren trycks in.	Kontrollera att limstaven är intryckt hela vägen i hålet.

Förvaring

⚠️WARNING! RISK FÖR BRÄNNSKADA OCH BRAND. Låt limpistolen svalna på en säker plats innan förvaring.

Förvara elverktyget oåtkomligt för barn och obehö- riga i ett rent och torrt utrymme som håller en temperatur mellan 0° och +40°C.

Avfall

Förbrukade elektriska och elektroniska produkter, däribland alla typer av batterier, ska lämnas till avsett insamlingsställe för återvinning. (Enligt direktiv 2012/19/EU och 2006/66/EC).
