BRUKSANVISNING SI6505S ELEKTRO HELIOS

Säkerhetsinformation ____ 2
Produktbeskrivning ____ 4
Innan maskinen används första gången ____ 5
Häll – daglig användning ____ 6
Häll – råd och tips ____ 8
Häll – underhåll och rengöring ____ 10

Ugn – daglig användning ____ 10
Ugn – råd och tips ____ 11
Ugn – underhåll och rengöring ____ 15
Om maskinen inte fungerar ____ 16
Installation 17
Miljöskydd 19

Med reservation för ändringar

Säkerhetsinformation

För din egen säkerhet och för korrekt användning av produkten är det viktigt att du noggrant läser igenom denna bruksanvisning innan du installerar och använder produkten. Se till att bruksanvisningen medföljer produkten om du flyttar eller säljer den. Användaren måste ha fullgod kännedom om produktens handhavande och dess säkerhetsfunktioner.

Tillverkaren ansvarar inte för skador orsakade av felaktig installation eller användning.

Säkerhet för barn och handikappade

• Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap, om de övervakas eller instrueras beträffande hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen. Barn ska inte leka med produkten.
• Håll allt förpackningsmaterial utom räckhåll för barn. Det finns risk för kvävning eller annan fysisk skada.
• Håll barn och husdjur borta från ugnen när luckan är öppen eller när ugnen används. Det finns risk för skada eller bestående handikapp.
• Om produkten har barnlås eller knapplåsfunktion ska det användas. Det hindrar småbarn och husdjur från att oavsiktligt sätta på ugnen.

Allmän säkerhet

• Modifiera inte denna produkt och ändra inte dess specifikationer. Det finns risk för personskador och skador på produkten.
• Ta bort allt förpackningsmaterial, dekaler och folier från produkten före användning.
• Stäng av kokzonerna efter varje användningstillfälle.

Användning

• Produkten är endast avsedd för matlagning i hushåll.
• Använd inte produkten som arbets- eller avlastningsyta.
• Lämna inte produkten utan tillsyn under användning. Stäng av produkten i händelse av brand. Kväv elden med ett lock, använd aldrig vatten.
• Risk för brännskador! Lägg inte metallföremål, till exempel bestick eller kokkärlslock, på kokzonerna eftersom de kan bli heta.
• Hällens yta kan skadas om föremål eller kokkärl faller ned på den.
• Kokkärl tillverkade av gjutjärn, gjuten aluminium eller med skadad botten kan repa hällytan om de dras över den.
• Om ytan är spräckt, koppla loss produkten från eluttaget för att undvika elektriska stötar.
• Låt inte kokkärl torrkoka för att undvika skador på kokkärlen och hällytan.
• Använd inte kokzonerna med tomma kokkärl eller utan kokkärl.
• Missfärgning av emaljen påverkar inte produktens funktion. Garantin gäller fortfarande.
• Tryck inte på produktens lucka.
• Produktens insida blir het under användning. Risk för brännskador. Använd grytlappar eller grytvantar när du ställer in eller plockar ut kokkärl och tillbehör.
• Användare med implanterad pacemaker skall hålla överkroppen minst 30 cm från påslagna induktionskokzoner.

• Håll dig på avständ från produkten när du öppnar luckan under matlagning (särskilt vid ångkokning). Detta medger att ånga och värme kan strömma ut.

• För att undvika skador eller missfärgning på emaljen:
  – Placera inga föremål direkt på produktens botten och täck inte botten med aluminiumfolie
  – Ställ inte in hett vatten direkt i produkten
  – Låt inte fuktiga kokkärl och maträtter stå kvar i produkten när tillagningen är klar

• Använd inte produkten om den har kontakt med vatten. Använd inte produkten med våta händer.
• Låt inte fuktiga kokkärl och maträtter stå kvar i produkten när tillagningen är klar eftersom fukt kan skada emaljen eller tränga in i komponenterna.
• Placera inte lättantändliga vätskor och material, eller smältbara föremål (plast eller aluminium), på eller i närheten av produkten.
• Endast värmebeständiga tillbehör får läggas i förvaringslådan under ugnen. Förvara inga brännbara föremål i lådan.
• Se till att ugnens ventilationsöppning som sitter i mitten på hållens baksida aldrig blockeras för att säkerställa korrekt ventilation av ugsutrymmet.
• Placera inte varma kokkärl nära kontrollpanelen, då värmen kan skada den.

Underhåll och rengöring

• Stäng av produkten och koppla loss den från eluttaget före underhåll.
• Se till att produkten har kallnat före underhåll. Det finns risk att bränna sig. Det finns även risk att glasen kan spricka.
• Var noga med att alltid hålla produkten ren. Ansamling av fett eller andra matrester kan orsaka brand.
• Regelbunden rengöring förhindrar att produktens ytmaterial skadas.
• Använd en djup bakplåt för mycket fuktiga kakor för att förhindra att fruktsaft lämnar fläckar som inte går att ta bort.
• Både för din egen och produktens säkerhet ska produkten alltid rengöras med milt handdiskmedel och vatten. Använd inte brandfarliga produkter eller produkter som kan orsaka korrosion.

• Rengör inte produkten med ång- eller högtryckstvätt, vassa föremål, rengöringsmedel med slipeffekt, repande svampar eller fläckborttagningsmedel.

• Om du använder ugnsspray, följ tillverkarens anvisningar. Spruta aldrig någonting på värmeelementen eller termostatens sensor.

• Rengör aldrig glasluckan med slipande rengöringsmedel eller en metallskrapa. Innerglasets värmebeständiga yta kan spricka och gå sönder.
• När luckans glas skadas blir de sköra och kan gå sönder. De måste bytas. Kontakta ett servicecenter.
• Var försiktig när du tar bort luckan. Luckan är tung!
• Rengör inte katalytisk emalj (om sådan finns).

Installation

• Endast en behörig fackman får installera, ansluta eller reparera produkten.
• Gällande lagar, förordningar, direktiv och standarder i landet där produkten används måste följas (t.ex. allmänna säkerhetsföreskrifter, regler för kassering och återvinning samt säkerhetsbestämmelser beträffande elektricitet och/eller gas)!
• Underlåtenhet att följa installationsanvisningarna medför att garantin inte gäller om någon skada uppstår.
• Kontrollera att produkten inte har skadats under transporten. Nätanslut inte produkten om den är skadad. Kontakta vid behov din återförsäljare.
• Undvik att installera produkten i närheten av brandfarliga material såsom gardiner, torkhanddukar, etc.
• Avlägsna allt förpackningsmaterial innan produkten används.
• Denna produkt är tung. Var försiktig när du flyttar den. Använd alltid skyddshandskar. Dra aldrig produkten med hjälp av handtaget eller hållen.
• Håll minsta avständ till andra apparater och enheter!
• Obs! Placera inte spisen på en extra sockel eller annan upphöjning. Då ökar risken för att produkten skall tippa över!

Elektrisk anslutning

• 1= Produkten måste jordas.
- Kontrollera att nätspänningen överensstämmer med produktens märkdata som anges på typskylten.
- Anslut alltid produkten till ett korrekt installerat och jordat eluttag.
- Använd inte grenuttag eller förlängningskablar. Brandrisk föreligger.

• Byt inte ut eller modifiera nätkabeln på egen hand. Kontakta vår lokala serviceavdelning.
• Den elektriska installationen måste förses med en frånskiljare som kan göra produkten strömlös i alla poler med en kontaktseparation på minst 3 mm.
• Se till att stickkontakten och kabeln inte kläms eller skadas av produktens baksida (om sådana finns).
• Se till att stickkontakten är åtkomlig när produkten har installerats.
• Dra inte i nätkabeln för att koppla loss produkten - ta tag i stickkontakten.
• Installationen måste ha korrekta isolationsanordningar: Strömbrytare, säkringar (säkringar av skruvtyp skall tas ur hållaren), jordfelsbrytare och kontaktorer.

- Information om nätspänningen finns på typskylten.

Service

- Reparationer av denna produkt får endast utföras av en auktoriserad servicetekniker. Använd endast originaldelar vid reparationer och utbyten. Kontakta ett auktoriserat servicecenter.

- För att förhindra person- eller materialskada

– Koppla loss produkten från eluttaget.
– Klipp av nätkabeln och kassera den.
- Förstör lucklåset. Därigenom kan inte barn eller små djur stängas in i produkten. Det finns risk för kvävning.

Produktbeskrivning

Allmän översikt

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18

1 nduktionshäll
2 Kontrollpanel
3 Värmeelement
4 Ugnslampa
5 Fläkt
6 Undervärme
7 Ugnsstegar
8 Falsnivåer

Beskrivning av hällen

140 mm 180 mm 210 mm 140 mm 6 5 4

1 induktionskokzon 1 350 W, med Booster 2 500 W
2 Ångutlopp
3 induktionskokzon 1 700 W, med Booster 2 800 W
4 induktionskokzon 1 350 W, med Booster 2 500 W
5 Display
6 induktionskokzon 2 100 W, med Booster 3 100 W

Kontrollpanel

1 2 1 4

1 Kontrollvred för hällen
2 Kontrollvred för ugnens funktioner
3 Jgnstemperaturvred
4 Temperaturdisplay

Tillbehör

• Galler
  För kokkärl, kakformar, stekar.
• Platt bakplåt
  För kakor och småkakor.
  • Långpanna

För bakning och stekning eller som uppsamlingsfat för fett.

• Förvaringslåda (i förekommande fall)
Under ugnen finns en förvaringslåda.

Varning Denna läda kan bli het när produkten används.

Utlopp för ånga

Ångan från ugnen kommer ut genom öppningen i bakre vänstra hörnet på hållen (se Beskrivning av produkten i bruksanvisningen för hållen).

Innan maskinen används första gången

Varning Se kapitlet "Säkerhetsinformation".

Avlägsna allt förpackningsmaterial som finns både inuti och utanpå ugnen innan produkten används. Ta inte bort typskylten.

Försiktighet Håll alltid i mitten av handtaget för att öppna ugnsluckan.

Första rengöring

• Tag bort alla delar från produkten.
• Rengör produkten före första användning.

! Försiktighet Använd inte slipande rengöringsmedel! Dessa kan skada ytan. Se avsnitt "Underhåll och rengöring".

Lucklås

Luckspärren gör det svårare för barn att öppna luckan Spärren är aktiverad vid leverans, men den kan inaktiveras vid behov

Kontrollera att ugnen inte är varm.

För att öppna luckan förs låset åt höger.

För att avaktivera lucklåset, dra och för låset åt höger. Tryck in den vänstra kanten.

För att avaktivera lucklåset, för låset åt höger och sedan tillbaka till startläget.

Häll – daglig användning

! Varning Se kapitlet "Säkerhetsinformation".

Använd induktionskokzonerna med lämpliga kokkärl.

Visningar av värmelägen

På displayen visas vilka funktioner som är aktiva

Display Beskrivning
0	Kokzonen är avstängd
1 - 9	Kokzonen är på

Förvärm

1. Ställ in funktion ☐ och maxtemperatur.

2. Låt hushållsapparaten köras utan mat i ungefär 1 timme.

3. Ställ in funktion 📋 och maxtemperatur.

4. Låt hushållsapparaten köras utan mat i ungefär 10 minuter.

5. Ställ in funktion och maxtemperatur.

6. Låt hushållsapparaten köras utan mat i ungefär 10 minuter.

Detta görs för att bränna upp resterna i hushållsapparaten. Delarna kan bli varmare än vanligt. När du förvärmer hushållsapparaten för första gången kan den avge lukt och rök. Detta är normalt. Kontrollera att luftflödet är tillräckligt.

Värmeläge

Vrid kontrollvredet medurs för att öka värmeläget. Vrid kontrollvredet moturs för att minska värmeläget. Vrid vredet till 0 för att stänga av.

Display Beskrivning
P	Booster
E	Ett fel har uppstått
H	En kokzon är fortfarande varm (restvärme)
L	Barnlåset är aktiverat
F	Olämpligt eller för litet kokkärl eller inget kokkärl på kokzonen
-	Automatisk avstängning är aktiverad
U	Varmhållning
R	Automax

Restvärmeindikering

Restvärmeindikeringen tänds när en kokzon är varm.

Varning Risk för brännskador på grund av restvärme!

Slå på och av Booster-funktionen

Booster-funktionen förser induktionskokzonerna med mer effekt, till exempel för att snabbt koka upp en stor mängd vatten. För att sätta på Booster-funktionen, vrid kokzonsvredet åt höger tills displayen visar P. För att stänga av Booster-funktionen, vrid kokzonsvredet moturs.

Automax

Du kan uppnå önskat värmeläge snabbare om du aktiverar funktionen Automax. Funktionen ställer in högsta värme under en viss tid (se bilden) och sänker sedan värmen till valt läge.

För att starta funktionen Automax för en kokzon:

1. Vrid kokzonsvredet åt höger tills du ser ^R i displayen.

2. Ställ genast in önskat värmeläge.

Stoppa funktionen genom att ändra värmeläge.

Effektregleringen delar upp effekten mellan två kokzoner parvis (se figur). Effektfunktionen ökar effekten till den högsta nivån för en kokzon i paret och minskar automatiskt effektnivån för den andra kokzonen. Displayen för den reducerade kokzonen växlar.

Barnlås

Funktionslåset är inbyggt i hållens kontrollvred.

Funktionslåset avaktiverar inte strömförsörjningen till spisen.

Låsa produkten:

Vrid de båda yttre vreden medurs samtidigt. L visas på hällens display.

Använda produkten när barnlåset är aktiverat:

1. Vrid de båda yttre vreden medurs samtidigt. Håll vreden i detta läge under några sekunder.
2. Vrid det kokzonsvred som du vill använda medurs till önskat läge.

Låsa upp produkten:

1. Vrid de båda yttre vreden medurs samtidigt.
2. Inom 10 sekunder vrider du sedan ett av vreden moturs. Du kan nu använda produkten som vanligt.

Säkerhetsavstängning

Funktionen stänger av hällen automatiskt om:

• Alla kokzoner är avstängda ^0 .
• Du inte ställer in ett värmeläge när du har satt på hällen.
• En touchkontroll är täckt av ett föremål (t.ex. ett kokkärl eller en trasa) längre än 10 sekunder. Ljudsignalen avges tills du avlägsnar föremålet.
• Hällen blir för het (.ex. om ett kokkärl kokar torrt). Innan du använder hällen igen måste kokzonen kallna.
• Du använder ett olämpligt kokkärl. F tänds i displayen och efter 2 minuter stängs kokzonen av automatiskt.
• Du inte stänger av en kokzon eller ändrar värmeläget. Efter en stund tänds - och hällen stängs av. Se tabellen.

Tider för Säkerhetsavstängning

Värmeinställning	4 -2	3 4	5	6 9
Stängs av efter	6 timmar 5 timmar 4 timmar 1,5 timme

Häll – råd och tips

Kokkärl för induktionskokzoner

Viktigt Vid matlagning med induktion genereras värme nästan omedelbart i kokkärlet av ett kraftigt elektromagnetiskt fält.

Kokkärlets material

• Lämpliga: gjutjärn, stål, emaljerat stål, rostfritt stål, botten med flera lager (märkt som lämpligt av tillverkaren).
• Olämpliga: aluminium, koppar, mässing, glas, keramik, porslin.

Kokkärl är lämpliga för en induktionshäll om:

• Lite vatten mycket snabbt kokar upp på en kokzon som är inställd på det högsta värmeläget.
• En magnet fastnar på botten är kärlet.

Kokkärlets botten skall vara så tjock och plan som möjligt.

Kokkärlets mått: Induktionskokzonerna anpassar sig automatiskt till storleken på kokkärlets botten upp till en viss gräns. Den magnetiska delen av kokkärlets botten måste dock ha en minsta diameter på cirka 3/4 av kokzonens storlek.

Ljud under användning

Om du hör

• knackande ljud: Är kokkärlet tillverkat av olika material ("sandwichkonstruktion").

• vinande ljud: Använder du en eller flera kokzoner med höga effektnivåer och kokkärlet är tillverkat av olika material ("sandwichkonstruktion").

• surrande ljud: Använder du höga effektnivåer.

• klickande ljud: Beror detta på elektriska omkopplingar.
• Vissland, surrande ljud: Beror detta på att fläkten är i drift.

Dessa ljud är normala och innebär inte att något är fel.

Spara energi

• Sätt om möjligt alltid ett lock på kokkärlet.
• Ställ kokkärlet på kokzonen innan du sätter på den.

Exempel på olika typer av tillagning

Uppgifterna i tabellen är endast avsedda som vägledning.

Värme-läge	Använd för: Tid Tips
0 AV-läge
1 Varmhållning av tillagad mat enligt		önskemål	Kåpa
1-2 Hollandaisesås, smältning av: smör, chok-lad, gelatin		5-25 min Rör om då och då
1-2 Stanning: fluffiga omeletter, äggstanning 10-40		min	Tillaga med lock
2-3 Småkoka ris och mjölkrätter, värma färdigla-gade rätter		25-50 min	Minst dubbelt så mycket vätska som ris, rör om mjölkbaserade rätter under tillagningen
3-4 Ångkoka grönsaker, fisk, kött 20-45 mi-		nuter	Tillsätt några matskedar vätska
4-5 Ångkoka potatis 20-60		min	Använd max. 1⁄4 liter vatten till 750 g po-tatis
4-5 Tillaga större mängder mat, stuvningar ochsoppor		60-150 min	Upp till 3 l vätska plus ingredienser
6-7 Lätt stekning: schnitzel, cordon bleu, kotlet-ter, kroketter, korv, lever, redning, ägg, pann-kakor, munkar		enligt önskemål	Vänd efter halva tiden
7-8	Kraftig stekning, potatiskroketter, biff	5-15 min	Vänd efter halva tiden
9	Koka stora mängder vatten, koka pasta, bryna kött (gulasch, grytstek), fritera pommes frites

Häll – underhåll och rengöring

Varning Se kapitlet "Säkerhetsinformation".

Rengör produkten efter varje användningstillfälle. Använd alltid kokkärl med ren botten.

Repor eller mörka fläckar på glaskeramiken påverkar inte produktens funktion.

För att ta bort smuts:

1. – Ta omedelbart bort: smält plast, plastfolie och mat med socker. Smutsen kan skada produkten om du inte gör detta. Använd en speciell skrapa för glaset. Sätt skrapan snett mot glasytan och flytta bladet över ytan.
2. Avlägsna när produkten är tillräckligt sval: kalkavlagringsringar, vattenringar, fettstänk,

glänsande metalliska missfärgningar. Använd ett speciellt rengöringsmedel för glaskeramik eller rostfritt stål.

1. Rengör produkten med en fuktig duk och lite rengöringsmedel.

2. Torka sedan produkten torr med en ren duk.

3. Rengör produktens framsida med en mjuk trasa och en lösning av varmt vatten och lite diskmedel.

4. För framsidor av metall, använd lite rengöringsmedel för rostfritt stål.
5. Använd inte skurmedel eller skursvampar.

Ugn – daglig användning

Varning Se kapitlet "Säkerhetsinformation".

Sätta på/stänga av ugnen

1. Ställ vredet för ugnsfunktioner på ugnsfunktionen.
2. Ställ in temperaturvredet på en temperatur.

Temperaturlampan tänds när ugnstemperaturen ökar.

1. Om du vill stänga av ugnen vrider du vredet för ugnsfunktioner och temperaturvredet till läget Av.

Ugnsfunktioner

Ugnsfunktioner Tillämpning
	Varmluft med ringelement För ugnsbakning på upp till två nivåer samtidigt. Sänk ugnstemperaturerna (20–40 °C) jämfört med vid Över-undervärme. Även för att torka livsmedel.
	Över-Undervärme För bakning och stekning på en ugnsnivå.
	Pizza/paj För ugnsbakning på en nivå av rätter som kräver en mer intensiv bryning och som ska ha knaprig botten. Sänker ugnstemperaturerna (20-40 °C) jämfört med en ugn med över-/undervärme.
	Varmluftsgrill För stekning av större stycken kött eller fågel på en nivå. Även för att gratinera och bryna.
	Maxgrill För grillning av tunna livsmedel i stora mängder och för rostning.
	Torkning För att torka livsmedel.
	Upptining För att tina frysta livsmedel.

Ugnsfunktioner Tillämpning

Lampa Använd den här funktionen för att lysa upp ugsutrymmet.

Lås För att läsa ugnsfunktioner.

Sätta in ugnstillbehören

Skjut in tillbehören med den dubbla sidan bakåt så att de lutar mot ugnens botten. Skjut in tillbehören mellan styrskenorna på en av ugnens nivåer.

Långpannan och gallret har dubbla sidokanter. Dessa kanter och formen på styrskenorna utgör tillbehörens tippskydd.

Sätta in av ugnsgaller och långpanna samtidigt

Lägg ugnsgallret på långpannan. Skjut in långpannan mellan styrskenorna på en av ugnens nivåer.

Temperaturdisplay

Temperaturindikatorn (se "Produktbeskrivning") tänds när ugnen värms upp Den släcks när ugnen uppnår rätt temperatur Indikatorn tänds och släcks sedan omväxlande för att indikera att temperaturen upprätthålls

Kylfläkt

När produkten är på, slås fläkten på automatiskt för att hålla produktens ytor svala. Om du stänger av produkten stannar kylfläkten.

Funktionslås

Funktionslåset är inbyggt i kontrollvreden för ugnsfunktionerna.

Funktionslåset avaktiverar inte strömförsörjningen till spisen.

Lås ugnen:

Vrid kontrollvredet till symbolen 🔒. Vredet hoppar ut cirka 2 mm.

Lås upp ugnen:

Tryck på vredet och vrid det till önskat läge.

Ugn – råd och tips

Information om akrylamid

Viktigt Enligt de senaste vetenskapliga rönen kan akrylamid bildas om livsmedel bryns hårt (speciellt om de innehåller stärkelse), vilket kan utgöra en hälsorisk. Vi rekommenderar därför tillagning vida låga temperaturer och att inte bryna mat för hårt.

i Temperaturerna och gräddningstiderna i tabellerna är endast riktvärden. De beror på recepten samt på ingrediensernas kvalitet och mängd.

Bakning

Allmänna anvisningar

• Din nya ugn kan baka och steka annorlunda än din gamla. Anpassa dina vanliga inställningar (temperatur, koktider) och nivåer till värdena i tabellerna.
• Vid längre gräddningstider kan ugnen stängas av ca. 10 minuter innan gräddningstiden har gått ut, detta för att utnyttja eftervärmen.

När du använder frysta livsmedel kan plåtarna i ugnen slå sig. När plåtarna kallnar igen återtar de sin normala form.

Användning av baktabellerna

• Vi rekommenderar att använda den lägre temperaturen första gången.
• Om du inte hittar inställningar för ett speciellt recept, använd inställningar för ett liknande.
• Gräddningstiden kan förlängas med 10-15 minuter, om du bakar kakor på mer än en nivå.

- Kakor och bakverk med olika höjd kan färgsättas olika i början. Ändra inte temperaturinställningen om detta inträffar. Skillnaderna utjämnas under gräddningen.

Tips för bakning

Bakresultat Möjlig orsak Lösning
Kakan är inte tillräckligt gräddad på undersidan	Fel ugnsnivå Ställ plåten på en lägre nivå
Kakan faller ihop (blir de-gig, klumpig, vattenrän-der)	För hög ugnstemperatur Sänk temperaturen
Kakan faller ihop (blir de-gig, klumpig, vattenrän-der)	För kort gräddningstid Förläng gräddningstidenÖka inte temperaturen för att minska grädd-ningstiden
Kakan faller ihop (blir de-gig, klumpig, vattenrän-der)	För mycket vätska i degen Använd mindre vätska. Kontrollera mixningsti-den. Speciellt om du använder en matberedare
Kakan är för torr	För låg ugnstemperatur	Ställ in en högre temperatur
Kakan är för torr	För lång gräddningstid	Ställ in en kortare gräddningstid
Kakan blir inte jämnt gräd-dad	För hög temperatur och för kort gräddningstid	Minska temperaturen och förläng gräddningsti-den
Kakan blir inte jämnt gräd-dad	Degen inte jämnt fördelad Fördela degen jämnt på plåten
Kakan gräddas inte med den inställda tiden	För låg temperatur Höj temperaturen något

Bakningstabeller

Mjuka kakor

Typ av bakverk	Funktion Funktion		∅		Minuter
	Temperatur °C	Ugnsnivå	Temperatur °C	Ugnsnivå
Fruktkakor	150–170	1	140-150	1	70-80
Sockerkaka	160-180	1	150-160	1	45-60
Muffins	220-225	3	160–170	1+4	10-20

Kakor

Typ av bakverk	Funktion Funktion		∅		Minuter
	Temperatur °C	Ugnsnivå	Temperatur °C	Ugnsnivå
Rulltårta	225-250	3	200	3	6-10
Bakverk innehål-lande smör, mjöl, socker (ägg)	170-180 3 150-160 1+4 20-30

Kex/skorpor

Typ av bakverk	Funktion Funktion		∅		Minuter
	Temperatur °C	Ugnsnivå	Temperatur °C	Ugnsnivå
Mördegskakor	170-180	3	150-160	1+4	10-15
Pepparkakor	190-200	3	170-190	1+4	8-12
Smördegskakor	180-200	3	160-180	1+4	20-30

Bröd

Typ av bakverk	Funktion Funktion		Temperatur °C	Ugnsnivå	Minuter
	Temperatur °C	Ugnsnivå
Formbröd 190-210	1 170-190	2 30-40
Limpa	175-225	2	180-190	1+4	35-45
Tekaka	220-225	3	180-190	1+4	12-18

Franskbröd

Typ av bakverk	Funktion Funktion		Minuter
	Temperatur °C	Ugnsnivå	Temperatur °C	Ugnsnivå
Bullar	225-250	2	180-190	1+4
Längder / kran-sar	180-200 2 170-180 3 20-30

Ugnsrätter

Typ av bakverk	Funktion Funktion		∅		Minuter
	Temperatur °C	Ugnsnivå	Temperatur °C	Ugnsnivå
Potatisgratäng	200	1	180-190	1	45-50
Ugnspannkaka	200-225	2	180-190	3	20-35
Pizza	210-220	1	180-200	1+4	16-20

Stekning

Stekkärl

- Använd värmebeständiga ugsformar (läs tillverka-rens anvisningar för användning).

- Stora stekar kan stekas direkt i långpannan eller på gallret över långpannan. (om det används).

Stektabeller

- Stek magert kött i en stekgryta med lock. Det gör att köttet blir saftigare.

- Alla typer av kött som ska ha en stekyta kan stekas i en stekgryta utan lock.

Nötkött

Typ av kött	Funktion Funktion				°C	Minuter
	Temperatur °C	Ugnsnivå	Temperatur °C	Ugnsnivå
Rostbiff, röd	125	2	120	2	50-55	55-75
Rostbiff, medium	125	2	120	2	55-60	75-85
Rostbiff, genomstekt	125	2	120	2	70-75	100-130

Fläsk

Typ av kött	Funktion Funktion				°C	Minuter
	Temperatur °C	Ugnsnivå	Temperatur °C	Ugnsnivå
Skinkstek	170	2	160	2	80	90-105
Fläskkarré	170	2	160	2	85	105
Kotlett, revben-sspjäll	175	2	165	1+4	-	90
Köttfärslimpa	170	2	160	2	75-80	60-70

Kalvkött/Lamm

Typ av kött	Funktion Funktion				°C	Minuter
	Temperatur°C	Ugnsnivå Temperatur°C	Ugnsnivå
Kalv-/lammstek, medium	170 2 160 2 70 90
Kalv-/lammstek, genomstekt	170 1 160 2 75 105

Fågel

Typ av kött	Funktion Funktion				°C	Minuter
	Temperatur °C	Ugnsnivå	Temperatur °C	Ugnsnivå
Kyckling, unghöna	190	2	180	2	85	50-60
Kyckling/kalkonfilé	220	3	200	2	75	35-50
Kalkon, unghöna eller halv	170 1 160 2 90 45-55
Anka	160	2	150	2		40-55
Gås	160	1-2	150	2		40-55

Fisk

Typ av kött	Funktion Funktion				°C	Minuter
	Temperatur °C	Ugnsnivå	Temperatur °C	Ugnsnivå
Kokning av fisk	100-110	2				50-70
Forell. 200-250 g	200	3	190	3		20-25
Gädda-abbrorre, ca 1 kg	220 3 200 3 25-30
Hel fisk	200	2	190	3	65	30-35
Hel lax, ca 1 kg	210	2	200	3	58	20-25

Ugn – underhåll och rengöring

Varning Se kapitlet "Säkerhetsinformation".

• Rengör produktens framsida med en mjuk duk och varmt vatten med rengöringsmedel.
• Använd ett vanligt rengöringsmedel för att rengöra metallytorna.
• Rengör ugsutrymmet efter varje användning. Dä- rigenom är det lättare att ta bort smuts och den bränner inte fast.
• Tag bort svår smuts med ett speciellt ugsrengöringsmedel.
• Rengör alla ugnstillbehör (med en mjuk duk och varmt vatten med rengöringsmedel) efter varje användning och låt dem torka.

- Om du har nonstick tillbehör, rengör dem inte med ett skarpt medel, vassa föremål eller diskvatten. Detta kan förstöra beläggningen!

Ugnsmodeller i rostfritt stål eller aluminium:

Rengör ugnsluckan endast med en våt svamp.

Torka luckan med en mjuk trasa.

Använd aldrig stålull, syror eller skarpa produkter eftersom de kan skada ugnens ytor. Följ samma regler när du rengör ugnens kontrollpanel.

Ugnsstegar

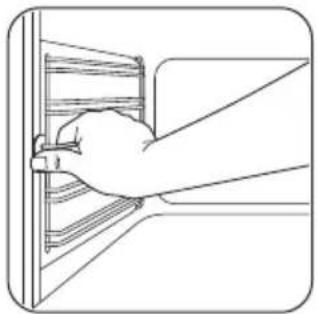

Borttagning av ugnsstegar

1. Dra först ut stegen framtill från ugnssidan.

1. Dra ut stegen baktill från ugnssidan och ta bort den.

1 2

Sätta i ugnsstegar

Sätt i ugnsstegarna i omvänd ordning.

Ugnsstegarnas avrundade ändar ska peka framåt!

Borttagning och rengöring av luckglasen

1. Håll glasen i överkanten ett i taget och dra dem uppåt och ut ur skenorna.

2 1

Om maskinen inte fungerar

Varning Se kapitlet "Säkerhetsinformation".

1. Rengör luckglasen.

För att sätta tillbaka glasen utför du stegen i omvänd ordning. Sätt i det mindre glaset först och sedan det större.

Ugnslampa

Varning Risk för elektrisk stöt!

Innan du byter ugnslampa:

• Stäng av ugnen.
• Lossa säkringen i säkringsskåpet eller slå från strömbrytaren.

Lägg en duk på ugnsbotten för att skydda ugns-lampan och skyddsglaset.

Byte av ugnslampan

1. Lampglaset hittar du längst bak i utrymmet. Ta bort lampglaset genom att vrida det moturs.
2. Rengör lampglaset.
3. Byt ut lampan i ugnen mot en lampa som tål upp till 300 °C.

Viktigt Använd samma typ av ugnslampa.

1. Sätt tillbaka lampglaset.

Problem Möjlig orsak Lösning
Produkten fungerar inte alls eller hällens display visar "-"	Säkringen i säkringsskåpet har löst ut	Kontrollera säkringen. Kontakta en behörig elektriker om säkringen löser ut mer än en gång.
Produkten fungerar inte	Barnlåset är aktiverat	Avaktivera barnlåset
Produkten fungerar inte Produkten är avstängd Slå på produkten
Problem Möjlig orsak Lösning
Ugnen värms inte upp Nödvändiga inställningar är inte gjorda		Kontrollera inställningarna
Ugnslampan fungerar inte	Glödlampan är trasig	Byt ut ugnslampan
Ånga och kondens avsätts på ma- ten och i ugnsutrymmet	Maten har fått stå kvar för länge i ugnen	Låt inte maträtter stå i ugnen läng- re än 15–20 minuter efter att tillag- ningen är klar
Produkten är avstängd men låter fortfarande.	Kylfläkten går fortfarande. Ingen åtgård behövs. Detta är nor- malt.
Hällens display visar "F" Kokkärlet är olämpligt eller för li- tet, eller inget kokkärl är placerat på kokzonen		Använd rätt typ av kokkärl
Displayen visar ett felmeddelande som inte finns i listan "F...."	Det har uppstått ett fel på produkten Koppla bort produkten från elnätet några minuter. Ta ur eller koppla från säkringen i husets/lägenhe- tens säkringsskåp. Anslut igen. Om F och siffra tänds igen, kontak- ta din återförsäljare eller serviceav- delning

Kontakta försäljaren eller kundtjänst om du inte kan avhjälpa felet.

Information som kundtjänst behöver finns på typskylten. Typskylten sitter på ugsutrymmets yttre kant.

Vi rekommenderar att du antecknar den här:

Modell (MOD.) ......

Produktnummer (PNC) ....

Serienummer (S.N.) ....

Installation

Varning Se kapitlet "Säkerhetsinformation".

Tekniska data

Mått
Höjd 900 mm
Bredd 596 mm
Djup 600 mm
Ugnskapacitet 54 l

Vi förbehåller oss rätten till ändringar utan föregående meddelande.

Denna produkt uppfyller kraven enligt EG-direktiv 89/336/EEG och 73/23/EEG.

Värmeelementen varierar med produktspecifikationerna.

Viktigt Justera in spisen i våg innan du använder den första gången.

Justering av höjd

Viktigt När du installerar produkten, justera höjden så att dess ovansida är i nivå med de andra ytorna.

Produktens ursprungliga mått återfinns i tabellen med tekniska data.

Ändra produktens höjd:

1. Lägg spisen på sidan.

A 920 850

1. Avlägsna skruvarna "A" (4 skruvar, se bilden).
2. Justera höjden.
3. Skruva i skruvarna "A" igen i ett av hålen för en sockelhöjd på 850 till 920 mm. Avståndet mellan hålen är mellan 7 mm och 14 mm.
4. Lyft upp produkten och anslut den till eluttaget.

Viktigt Använd de små fötterna på produktens undersida för att ställa in samma nivå på spisens ovansida som övriga ytor.

Viktigt Justera alltid spisen vägrätt innan du använder den första gången.

Nivåjustering

Viktigt När du installerar propdukten, justera dess ovansida horisontellt.

Använd en skruvmejsel för att justera hjulen. Du kan justera spisens hjul och fötter 15 mm.

• Spisen lämnade fabriken fullständigt förpackad. Om den levereras utan förpackning och skada har uppkommit, kan tillverkaren inte ta ansvar för detta. Kontakta din återförsäljare för råd.
• Flytta inte spisen för hand efter förpackningen har tagits bort. Använd inte en skottkärra eller andra hjälpmedel för att lyfta spisen. Detta kan skada spisen.
• Flytta spisen genom att öppna luckan och och lyfta spisen genom att fatta tag inuti spisen.
• Du kan anpassa din fristående produkt till skåp på en eller båda sidorna och i ett hörn.
• Skydda sidoväggarna ovanför hållens nivå med värmebeständiga, ej brännbara material, och lämna ett avständ på minst 40 mm från sidoväggarna till hållens sida.
• Lämna ett luftmellanrum på minst 2 mm vid båda sidorna på spisen, så att den flyttas in i rätt läge.
• Ytorna ovanför hällen (även spisfläktar) måste vara minst 685 mm ovanför hällen.

Tippskydd

Försiktighet Du måste installera tippskyddet (A +B). Om du inte installerar det kan produkten över.

Innan du installerar tippskyddet, justera produkten till rätt höjd.

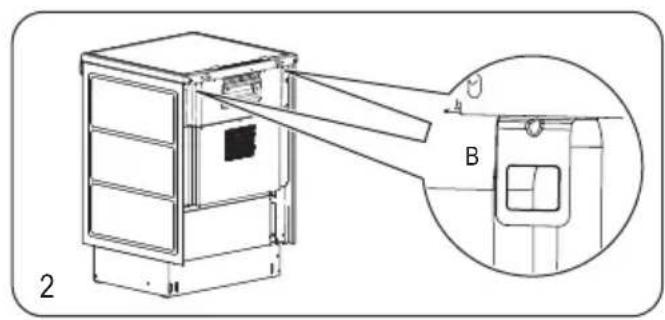

Tippskyddet består av två delar (A+B). Du finner tippskyddet (B) på höger eller vänster sida om produktens bakre vägg (se fig. 1). Du måste installera tippskyddet (A) på väggen. Avståndet mellan hålet och tippskyddet (A) från golvet är ungefär 816 mm. Var noga med att installera tippskyddet (A) i rätt höjd. Skruva fast det i stabilt material eller använd lämplig förstärkning.

Kontrollera att tippskyddet sticker in minst 20 mm i hålet på produktens baksida (B) när du skjuter in produkten (se fig. 2). Om utrymmet mellan bänkskåpen är större än produktens bredd måste du justera sidoavständet för att centrera produkten. Säkerställ att ytan bakom produkten är jämn.

50 mm 60 mm A 60 mm 50 mm A 1

2 B

Miljöskydd

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

Elektrisk installation

Varning Endast en behörig och kompetent person får utföra den elektriska installationen.

i Tillverkaren frånsäger sig allt ansvar om du inte följer föreskrifterna i avsnittet "Säkerhetsinformation".

Denna produkt levereras med stickkontakt och nätkabel.

Viktigt Om du ansluter stickproppen från spisen till en 3-faskontakt, måste den ha en neutral fas. Annars fungerar inte spisen.

Förpackningsmaterial

Förpackningsmaterialet är miljövänligt och återanvändbart. Plastdelar är markerade med en internationell förkortning, till exempel PE, PS etc. Sortera förpackningsmaterialet i härför avsedda behållare vid kommunens miljöstation.

Varning För att produkten inte skall utgöra någon fara måste den göras obrukbar före kassering.

Tag ur stickkontakten från eluttaget och tag bort nätkabeln från produkten.

www.electrolux.com/shop
