BRUKSANVISNING SH6540X ELEKTRO HELIOS

Tack för att du valt en produkt från Electrolux

Vi hoppas att du får stor nytta av dina nya tvättmaskin och vi hoppas att du även i fortsättningen väljer hushållsmaskiner från Electrolux.

Läs noga igenom denna bruksanvisning och spara den som referensdokument under maskinens livslängd. Om maskinen byter ägare skall också bruksanvisningen överlämnas till den nya användaren.

Innehåll

Bruksanvisning- - - - - - - - - - - - - - - 3

Säkerhetsanvisningar - - - - - - - - - - - - - 3

Beskrivning av produkten 4

Hällens betjäning 6

Tips för kokning och stekning- - - - - - - - - 9

Rengöring och skötsel- - - - - - - - - - - - - 11

Vad gör man när ... 12

Avfallshantering- 13

Installationsanvisning 14

Montering 15

Service och reservdelar 19

I denna bruksanvisning används följande symboler:

Varning! Skall absolut läsas! Viktiga anvisningar för personers säkerhet och information för att undvika skador på hällen

Allmänna anvisningar och tips

Anvisningar för miljöskydd

Farlig spänning

Bruksanvisning

Var vänlig beakta dessa anvisningar, eftersom annars uppkommna skador inte täcks av garantin.

Bestämmelser för användning

• Personer (även barn), som på grund av bristande psykisk, sensorisk eller mental förmåga, eller om de saknar erfarenhet och kunskap för att säkert kunna använda apparaten, bör inte använda den utan uppsikt eller anvisning av en ansvarig person.
• Lämna inte spisen utan uppsikt vid användning.
• Denna håll får endast användas i hushållet till normal kokning, och stekning, av maträtter.
• Hällen får inte användas som arbets- eller avställningsyta.
• Ombyggnad eller förändringar av hällen är inte tillåten.
• Ställ eller förvara inte brännbara vätskor, lättantändligt material eller föremål som kan smälta (till exempel folier, plast, aluminium) på spisen eller i dess närhet.

Säkerhet för barn

• Håll i regel småbarn borta från hällen.
• Låt bara större barn arbeta vid hällen under uppsikt.
• För att undvika oavsiktlig inkoppling genom barn eller husdjur rekommenderar vi att barnsäkringen aktiveras.

Allmän säkerhet

• Montering och anslutning av hällen får endast utföras av utbildad och auktoriserad fackpersonal.
• Inbyggnadsapparater får efter montering endast användas i standardiserade, passande inbyggnadsskåp och bänkskivor.
• Vid funktionsstörningar i hällen eller skador på glaskeramiken (sprickor resp repor) måste hällen slås av och skiljas från el-nätet, för att undvika en eventuell elektrisk stöt.
• Reparationer av hällen får endast utföras av utbildad och auktoriserad fackpersonal.

Säkerhet under användning

• Överhettade fetter och oljor självantänds mycket snabbt. Varning! Brandrisk!
• Vid oaktsamhet under arbete vid hällen finns risk för brännskador.
• Avlägsna klistermärken och folier från glaskeramiken.
• Sladdar till elektriska apparater får inte komma i beröring med hållens yta respektive varma kokkärl.
• Stäng av kokzonerna efter varje användning.

Säkerhet vid rengöring

• Vid rengöring skall hällen vara frånkopplad och kall.
• Rengöring av hällen med ångstråle- eller högtryckstvätt är av säkerhetsskäl inte tillå- ten.

Undvikande av skador på hällen

• Glaskeramiken kan skadas av nerfallande föremål.
• Stötar med kokkärl kan skada kanten på glaskeramiken.

• Kokkärl av gjutjärn, aluminium eller med skadade bottnar kan då de dras över glaskeramiken skada denna.

• Smältbara föremål och överkokning kan bränna fast på glaskeramiken och bör genast avlägsnas.

• Undvik torrkokning av kastruller och pannor. Torrkokning kan orsaka skador på kokkärl eller glaskeramiken.
• Använd inte kokzonerna utan kokkärl eller med tomma kokkärl.

Beskrivning av produkten

Kokhällens funktion

Enkelkokzon 1200 W 145 mm Enkelkokzon 1800 W 180 mm 210 mm 145 mm Enkelkokzon 2300 W Manöverpanel Enkelkokzon 1200 W

Beskrivning av manöverpanel

Värmelägesval Display - + 9 - + 8 7 - + 4 - +

Touch-kontroller

Hällen betjänas med touchkontroller. Funktioner styrs genom tryck på touchkontroller och bekräftas med indikeringar och ljudsignaler. Touchkontrollerna trycks på uppifrån, utan att beröra flera samtidigt.

Touch-kontroll Funktion
1	På / Av Slå på och av hällen
2	Öka inställningar Öka värmeläge
3	Minska inställningar Minska värmeläge

Displayer

Display Beskrivning
∅	Kokzon är avstängd
I - √Värmelägen Värmeläge är inställt
E	Fel Felfunktion har uppträtt
H	Restvärme Kokzon är fortfarande varm
L	Barnsäkring	Funktionslås/Barnsäkring är inkopplad
-	automatisk fränkoppling	Fränkopplingen är aktiv

Restvärmevarnare

Vaming! Risk för brännskador genom restvärme. Efter avstängning behöver kokzonerna någon tid för att kylas av. Beakta restvärmevarnare H.

i Restvärme kan användas för smältning och för varmhållning av maträtter.

Hällens betjäning

Slå på och av hällen

	Kontrollpanel Display
Slå på	Tryck på 1 i 2 sekunder	∅/∅
Stänga av	Tryck på 1 i 1 sekund	∅/ingen

i Om inte ett värmeläge eller en funktion ställs in inom ca 10 sekunder efter att hällen har slagits på, stängs hällen automatiskt av.

Inställning av värmeläge

	Kontrollpanel Display
Öka Tryck på till	⊕	∅ 9
Minska	Tryck på ⏻till	∅ 9 ∅
Stänga av	Tryck samtidigt på ⊕ och ⏱	∅

Användning av barnsäkring

Barnsäkringen förhindrar en oönskad användning av hällen.

Steg Kontrollpanel Display/Signal
1. Slå på hällen (ställ inte in något värmeläge)		0
2.	Tryck samtidigt på knapparna - för de båda främre kokzonerna i 4 sekunder	L
3. Stäng av hällen
Barnlåset är inkopplat.

Steg	Kontrollpanel	Display/Signal
1. Slå på hällen (ställ inte in något värmeläge)
2.	Tryck samtidigt på knapparna - för de båda främre kokzonerna i 4 sekunder
3. Stäng av hållen
Barnlåset är frånkopplat.

i Barnsäkringen kan bara kopplas till och från när inte något värmeläge är inställt.

Koppla från barnlåset tillfälligt

Barnlåset kan kopplas från för ett enstaka tillagningstillfälle, det är därefter åter aktivt.

Steg	Kontrollpanel	Display/Signal
1. Slå på hällen
2.	Tryck samtidigt på knapparna ⏻ för de båda främre kokzonerna i 4 sekunder
Till nästa gång hällen stängs av kan den användas normalt. Efter avstängning är barnlåset fortfarande aktivt.

När barnsäkringen har kopplats från måste ett värmeläge eller en funktion ställas in inom ca. 10 sekunder, annars stängs hällen automatiskt av.

Automatisk frånkoppling

Kokhäll

• Om inte ett värmeläge för en kokzon ställs in inom ca 10 sekunder efter att hållen har slagits på, slås hållen automatiskt av.
• Om en eller flera touchkontroller övertäcks längre än ca 10 sekunder av något föremål (kastrull, trasa eller liknande), hörs en signal och kokzonen stängs automatiskt av.
• Om alla kokzoner slås av, stängs hällen automatiskt av efter ca 10 sekunder.

Kokzoner

- Om en av kokzonerna inte stängs av efter en viss tid, eller om värmeläget inte ändras, slås denna kokzon automatiskt av. -visas. Inn-an kokzonen användes igen måste den stäl-las på

Värmeläge Frånkoppling efter

1 - 2 6 timmar
3 - 4 5 timmar
5 4 timmar
6 - 9 1,5 timma

Tips för kokning och stekning

Enligt de senaste vetenskapliga rönen kan en kraftig stekning av livsmedel, speciellt med produkter som innehåller stärkelse, innebära en hälsorisk genom att akrylamid bildas. Därför rekommenderar vi att tilllaga vid lägsta möjliga temperatur och att inte steka maträtter för hårt.

Kokkärl

• Kokkärlets botten avgör om det är ett bra kärl. Botten bör vara så tjock och plan som möjligt.
• Kokkärl av stålemalj eller med aluminium- eller kopparbotten kan lämna missfärgningar på glaskeramikytan, vilka är svåra att avlägsna eller de går inte alls att ta bort.

Spara energi

Placera helst kokkärlet på kokzonen innan zonen slås på.

Sätt om möjligt lock på grytor.
Stäng av kokzoner innan tillagningstidens slut, för att utnyttja eftervärmen.

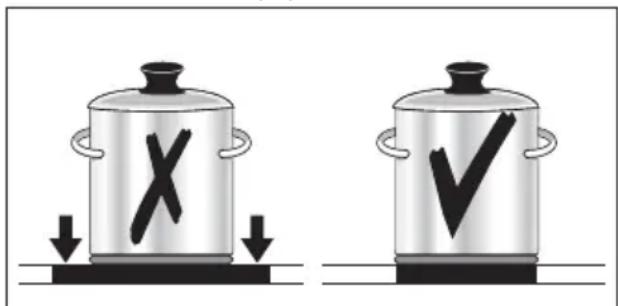

Kokkärlsbotten och kokzon bör vara lika stora.

Exempel på användning vid till-lagning

Angivelserna i följande tabell är riktvärden.

Värmeläge	Tillagnings-sätt	Lämpligt för Tid Råd/Tips
0 Eftervärme, Från-läge
1	Varmhällning	Varmhällning av tillagade rätter efter behov Täck över
1-2	Smältning	Hollandaisesås,smältning av smör, choklad, gelantin	5-25 min Rör om då och då
		Omelett, äggstanning 10-40 min Tillaga med lock
2-3 Svällning		Svällning av ris och mjölkrätter.Uppvärmning av färdiglagade rättter	25-50 min	Tillsätt minst dubbla mängden vätska till ris, rör om då och då i mjölkrätter
3-4	Ångkokning	Ångkokning av grönsaker, fisk stekning av kött i gryta	20-45 min	Tillsätt lite vätska (några matskedar) till grönsaker
4-5 Kokning		Ångkokning av potatis 20-60 min		Använd lite vätska, till exempel: max 14 l vatten till 750 g potatis
		Kokning av större mängder,gryträtter och soppor	60-150 min	Upp till 3 l vätska samt ingredienser
6-7	Lätt stekning	Schnitzel, cordon bleu, kotlett,köttbullar, korv, lever, redning,ägg, ugnspannkaka, fritering av munkar	tillaga fortlöpan-de	Vänd då och då
7-8	Hård stekning	Raggmunk/rårakor,biffar, pannkakor	5-15 min Vänd då och då
9	KokningStekningFritering	Kokning av större mängd vatten, kokning av pasta, bryning av kött (gulasch, gryt-stek), fritering av pommes frites

Rengöring och skötsel

⚠️ Försiktigt! Risk för brännskador genom restvärme.
! Observera! Skarpa och repande rengöringsmedel skadar hällen. Rengör med vatten och diskmedel.
! Observera! Rester av rengöringsmedel skadar hällen. Avlägsna rester med vatten och diskmedel.

Rengöring av hällen efter varje an- vändning

1. Torka av hällen med en fuktig trasa och lite diskmedel.
   2.Torrtorka hällen med en ren duk.

	ta bort
Slag av förorening	genast	med kall häll	med
Socker, sockerhaltiga rätter ja ---			Rengöringsskrapa*
Plast, aluminiumfolie ja ---
Kalk-och vattenränder --- ja			Glaskeramik- eller stålrengörare*
Fettstänk --- ja
metallskimrande färgningar --- ja

*Rengöringsskrapa, glaskeramik- eller stårengöringsmedel kan köpas i fackhandeln

i Avlägsna hårt sittande föroreningar med glaskeramik- eller stårengöringsmedel.
Rispor eller mörka fläckar i glaskeramiken kan inte avlägsnas, de påverkar dock inte hållens funktion.

Borttagning av föroreningar

1. Sätt en rengöringsskrapa snett mot glaskeramikytan.
2. Ta bort föroreningar genom att föra skrapan över ytan.
3. Torka av hällen med en fuktig trasa och lite diskmedel.
   4.Torrtorka hällen med en ren duk.

Vad gör man när ...

Problem Möjlig orsak Åtgärd
Kokzonerna går inte att slå på eller de fungerar inte	Det har gått mer än 10 sekunder efter att hällen slogs på	Slå på hällen igen.
	Barnsäkringen är inkopplad Avaktivera barnsäkringen (se avsnitt "Barnsäkring").
	Flera touchkontroller har tryckts på samtidigt	Tryck bara på en touchkontroll
	Automatisk frånkoppling har löst ut Tag bort eventuella föremål (kokkärl, trasor eller liknande) som ligger på manöverpanelen. Slå på hällen igen.
En signal hörs när hällen är avstängd	Manöverpanelen är helt eller delvis täckt av ett föremål	Tag bort föremålet
Restvärmevarnaren visar inget Kokzonen har bara varit inkopplad en kort stund och är därför ännu inte tillräckligt varm		Kontakta kundtjänst om kokzonen är varm.
En signal hörs och hällen kopplas till, efter 5 sekunder kopplas den åter från och efter ytterligare 5 sek-under hörs en signal igen	Touchkontrollen för Till/Från var täckt, till exempel av en trasa	Lägg inga föremål på kontrollpanelen
- lyser Kokzonens överhettningsskydd har löst ut		Slå av kokzonen. Slå på kokzonen igen
		Automatisk frånkoppling har löst ut Slå av kokzonen. Slå på kokzonen igen
E och siffra visas	Fel i elektroniken	Skilj hällen från el-nätet några minuter (ta ur säkringen i säkringsskåpet). Kontakta kundtjänst om det efter in-koppling åter visas E

Vänd Dig till Din fackhandlare eller Elektrolux Service om Du inte lyck-as avhjälpa problemet med ovan angivna åtgärder.

Varning! Reparationer av hällen får endast utföras av en fackman. Felaktiga reparationer kan medföra allvarliga risker för användaren.

Om du på grund av handhavandefel tillkallar kundtjänst-tekniker eller fackhandlare är deras besök inte kostnadsfritt, inte heller under garantitiden.

Avfallshantering

Förpackningsmaterial

Förpackningsmaterialet är miljövänligt och kan återanvändas. Plastdelarna är märkta, till exempel >PE<, >PS<, etc. Lämna förpackningsmaterialet vid de kommunala återvinningsstationerna i därför avsedda behållare.

Avfallshantering när produkten är utsli- ten

Symbolen ✉ på produkten eller emballa-get anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

Varning! Skall absolut läsas!

Gällande lagar, förordningar, riktlinjer och normer för respektive land skall efterföljas (säkerhetsbestämmelser, bestämmelser för avfallshantering etc).

Installation får endast utföras av fackpersonal. Minsta avständ till andra apparater och möbler skall iakttagas.

Beröringsskydd skall säkerställas vid inbyggnad, till exempel får lådor endast monteras om en skyddsbotten finns direkt under hällen.

Snittytorna i bänkskivan skall skyddas mot fukt med ett lämpligt tätningsmaterial.

Packningen tätar hällen utan springor mot bänkskivan.

Packningen tätar hällen utan springor mot bänkskivan.

Använd ingen silikon-tätningsmassa mellan hällen och bänkskivan.

Undvik placering av kokhällen direkt intill dörrar och under fönster. Dörrar och fönster som slås upp kan slå ner heta kokkärl från kokzonen.

Risk för skador av elektrisk ström.

•Nätanslutningsplinten är spänningssatt.
•Gör nätanslutningsplinten spänningsfri.
- Kontrollera kopplingsschemat
- Beakta säkerhetsbestämmelser för elektronik.
- Säkerställ isolering genom fackmässig installation.
- Låt el-anslutningen göras av en elektriker.

Risk för skador av elektrisk ström.

• Lösa och ej fackmässiga kontakter kan leda till överhettning i anslutningsplinten.
• Anslutningar skall göras på ett fackmässigt sätt.
• Dragavlasta kabeln.
• Vid 1 eller 2-fas anslutning måste alltid den passande nätanslutningskabeln, typ H05BB-F Tmax 90°C (eller med högre värde) användas.
• Om denna apparats nätanslutningskabel är skadad, måste den ersättas med en speciell anslutningskabel (typ H05BB-F Tmax 90°C, eller med högre värde). Denna kan erhållas vid kundtjänst.

I den elektriska installationen ska det finnas en anordning som gör det möjligt att skilja alla polerna för hällen från nätet. Anordningens kontaktavständ ska vara minst 3 mm.

Lämpliga frånskiljare är t.ex. automatsäkringar, smältsäkringar (säkringar ska skruvas ur sockeln), jordfelsbrytare och kontaktorer.

Montering

Service och reservdelar

Kontrollera vid tekniska störningar om Du med hjälp av bruksanvisningen (avsnitt "Vad gör jag om...") själv kan avhjälpa felet.

Kontakta Electrolux Service eller någon av våra service partner om Du inte kan avhjälpa felet själv.

För att snabbt kunna hjälpa Dig, behöver vi följande uppgifter:

• Modellbeteckning
• Produktnummer (PNC)
  – Serienummer (S-Nr) (Nummer, se typskylt)
• Typ av fel
  – eventuell felkod som apparaten visar
• glaskeramikens treställiga bokstavs-siffer-kombination

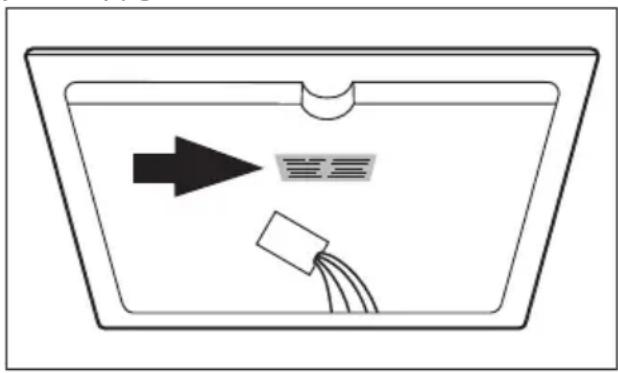

För att Du skall ha nödvändiga beteckningar till hands, rekomenderar vi att Du skriver in dem här:

Modellbeteckning: ....

PNC: ....

S-Nr: ....
