BRUKSANVISNING LG04-13AR Proklima

Högsta flödeshastighet (F) - 3.64 m3/min

Driftsvärde(SV) - 0.06 (m3/min)/W

Standard som använts för mätning av driftsvärde - EN 50564:2001 IEC,

60879:1986+cor1:1992 EN 60704-2-7:1998

Effektförbrukning i standbyläge (PSB) - 0.16 W

Ljudeffekt (LwA) - 64.8dB (A)

Maximal lufthastighet - 5.01 meter/sec

Kontakt för mer information - BAHAG AG Gutenbergstr. 21 68167 Mannheim Germany

Specifikationer

Modell - LG04-13AR

Strömförsörjning - 220-240 V, 50/60 Hz

Effekt - 65 W

Vattentanksvolym - 10 L

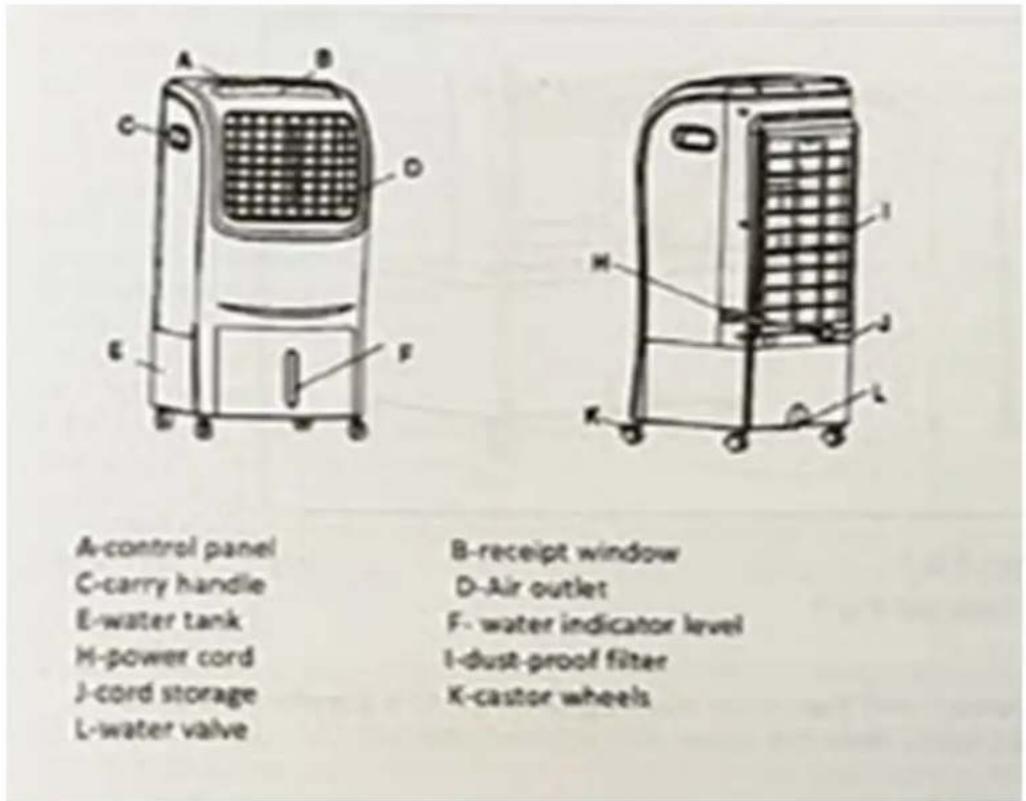

Struktur och delar

1. Denna apparat kan användas av barn från 8 år samt personer med nedsatt fysisk, sensorisk eller/och psykiska förmågor. Den kan även användas av personer som saknar erfarenhet och kunskap om de har övervakning eller har fått instruktioner vad gäller användningen av produkten och förstår de potentiella farorna.
2. Barn skall ej leka med apparaten.
3. Rengöring och underhållning skall ej göras av barn utan övervakning.
4. Se till att fläkten är urkopplad från strömförsörjning innan borttagning av skyddet.
5. Om strömsladden är skadad, måste den ersättas av behörig för att undvika fara.
6. Lägg inte in eller låt främmande föremål komma in i skyddets öppningar, detta kan orsaka skada på produkten eller hos användaren.
7. Lägg inga kläder, gardiner eller övriga tyger ovanpå fläkten, eftersom de kan sugas in i fläkten under användning och skada apparaten.
8. Läs denna bruksanvisning innan användning av denna produkt och behåll den för framtida bruk..
9. Om du ger bort denna produkt, ge då även denna bruksanvisning till den nya ägaren.
10. Följ instruktionerna i denna manual vid användning. Felaktig användning av denna produkt och konsekvenser av detta kan inte läggas på tillverkarens ansvar.
11. Det finns en risk för elchock, brand eller skada på användare om instruktionerna ej följs.
12. Använd inte tillbehör om de inte är avsedda för denna produkt eftersom dessa kan skada apparaten.
13. Installera apparaten på en plan och stabil plats. Ställ den i en upprätt position. Alla andra positioner är farliga.
14. För en effektiv ventilation rekommenderas att apparaten inte står för nära andra ting (möbler etc).
15. Installera inte apparaten nära öppen eld, t.ex. tända ljus, brasa etc.
16. Installera inte apparaten på platser som är utsatta för fukt, dåligt väder och våta platser.
17. Utsätt inte apparaten för vatten, dropp eller stänk. Placera inte apparaten nära föremål som är fyllda med en vätska, såsom vaser.
18. Doppa inte i apparaten i vatten och andra vätskor.
19. Demontera inte apparaten själv. Demontering och reparation ska endast utföras av en kvalificerad person.
20. Var försiktigt med långt hår. Det kan fångas i fläkten när apparaten är igång.

Instruktioner för användning

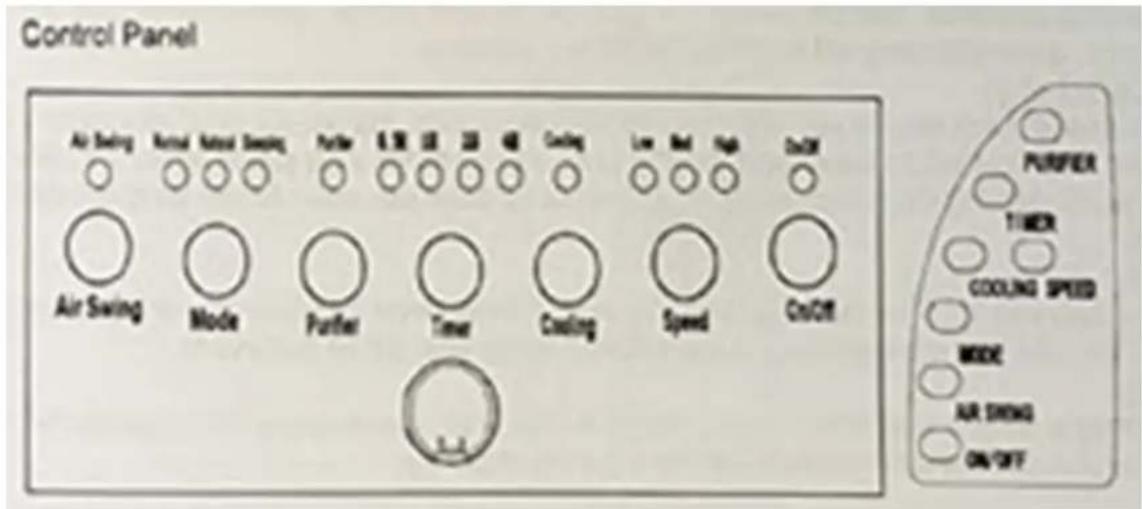

Kontrollpanel

Control Panel Air Swing Normal Natural Sleeping Purifier 1.2 20 40 Cooling Low Bad High On/Off Air Swing Mode Purifier Timer Cooling Speed On/Off PURIFIER TIMER COOLING SPEED MODE AIR SWING ON/OFF

1. Apparaten är packad utan hjul, innan du använder apparaten, kontrollera att den står på en platt och stabil yta och sätt på hjulen på apparaten. Skador kan uppstå om den står på en lutning eller nedgång. Sätt islådan i vattentanken, se följande bild.

Observera att islådan skahållas längt ifrån barn för att undvika förtäring.

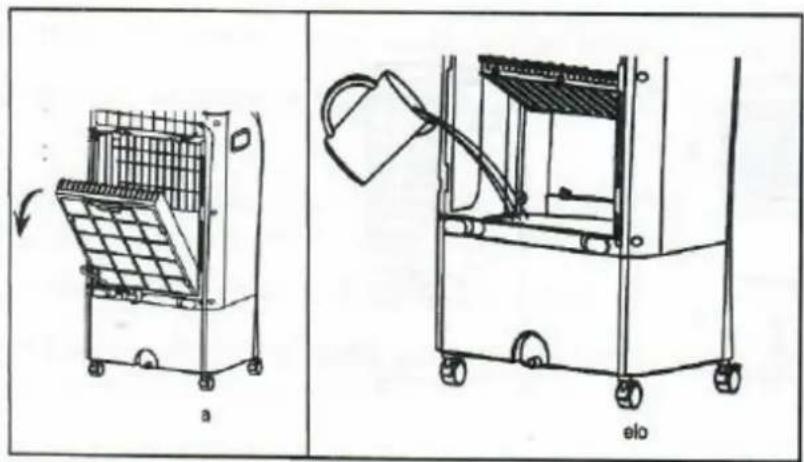

1) Öppna luckan (se bild 1)
2) Häll vatten i tanken (se bild 2)

1. Ställ alla strömbrytare i OFF-läge och sätt sedan in kontakten direkt i ett vanligt vägguttag.

Nu lyser strömlampan.

1. On/Off-knapp

Tryck på knappen ON / OFF för att starta fläkten

Obs! Fläktens standardhastighet och fläktläge är Medium och Normal när du trycker på ON / OFF en gång.

4. Snabb-knapp

Tryck på SPEED-knappen för att ställa in önskad fläkthastighet (Låg / Medium / Hög).

Enligt följande sekvens: medium, låg, medium. Valet av fläkthastighet kan ställas in.

Hastighetslampan tänds när fläkten är igång.

5. Air Sewing (OSC) knappe

För att förstora blåsytan, tryck på knappen. För att stoppa denna funktion, tryck på knappen igen. Flytta de horisontella luftintagen antingen upp eller ner för ytterligare vindriktningsförbättringar.

6. Timer-knapp

Ställ in tiden genom att trycka på timer-knappen för att välja önskad tidsnivå enligt följande, intervallet är 0,5-4,5 timmar.Kontrollampan som motsvarar den valda tidsnivån lyser.

7. Mode-knapp

Standardinställningen är Normal vind när man tryckt på knappen en gång. För att välja önskat vindläge enligt följande sekvens, tryck på knappen en gång till.

Vindläget kan ställas in och vindlägeslampan tänds under drift.

8. Kyl-knapp

Notera att Cool-lampan lyser när man trycker på Cool-knappen om det inte är något eller för lite vatten i vattentanken.

8.1 Se till att ventilen för vattenavrinning är korrekt fastsatt innan användning i Cool-läge. Tillsätt sedan rent vatten till vattentanken. Se till att hålla koll på vattennivåindikatorn medan vattnet fylls upp för att inte överfylla vattentanken (lika viktigt är det att inte fylla den för lite). När vattnet blivit tillsatt är det dags att trycka på Cool-knappen för att få apparaten att blåsa svalare luft. Cool-lampan kommer att blinka under användning av denna funktion.

8.2 Om luften inte känns sval nog efter att ha följt Steg 8.1, går det bra att tillsätta isbitar i vattentanken genom att öppna vattentankens lock. Se till att inte överskrida islådans kapacitet eftersom detta kan skada apparaten eller orsaka elchock.

8.3 För att använda en islåda istället för ett isblock, placera det inne i tanken genom att öppna vattenluckan. Lägg islådan i frysen 1-2 timmar innan användning för bättre kylningseffekt.

8.4 Vid vattenbyte eller tömning av vattentanken, drag ut tömningskanalens ventil. Se till att du tömmer vattentanken över en hink, utomhus någonstans där vattnet inte kan förstöra golv eller mattor.

8.5 Under kylningstillständet sker en försening på 5 minuter i apparaten, för att sedan sluta fungera när du stänger av enheten eller avslutad timer, under den

förlängda perioden blinkar kontrollampan.

9. Reningsknapp

Tryck på reningsknappen för att aktivera reningsfunktion och få fräsch luft in i rummet.

1. Funktionen av ovanstående föremål kan utföras med fjärrkontrollen genom att trycka på motsvarande funktionsknapp. Fjärrkontrollen fungerar inom 5 meters avständ från apparaten och med en 20 graders vinkel.

2. Hur tappar man ut vattnet?

I botten av bakstycket är det ett rör som vattnet ska rinner ut ifrån. Öppna kranen för att vattnet ska rinna ut ur tanken.

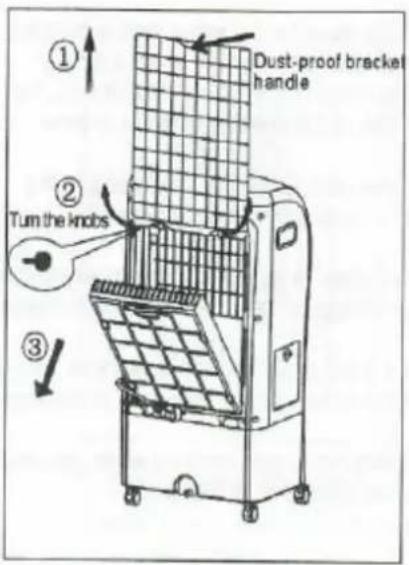

1. Hur man monterar ner det dammfria fästet och bivaxfilteret

Dust-proof bracket handle ① ② Turn the knobs ③

1. Dra ut det dammfria fästet

2. Vrid filterknapparna utåt

3. Ta upp bivaxfilteret

4. Rengör pumpen (innan du rengör pumpen, se till att kontakten är ur vägguttaget) Pumpen är maskinens hjärta; Var snäll och ta hand om renheten. Om pumpen är fast eller om vattnet inte kan flöda smidigt, rengör pumpens filter enligt följande steg,

1. För att stänga av apparaten, tryck på knappen OFF.

2. För att stänga av enheten helt. vrid alla kontroller till OFF och ta ur kontakten från vägguttaget.

Observera: Stäng av strömmen efter kylfunktionen, apparaten kommer sluta fungera 5 minuter senare för att torka bivaxkakan.

1. Så här sätter man i / tar bort fjärrkontrollens batterier Öppna batterikomponenten på baksidan av fjärrkontrollen genom att låta locket glida bakåt. Sätt i 2xAAA-batterier (medföljer ej) medan du försöker matcha polerna. Se bilden nedan.

Rengöring och underhåll

Stäng av apparaten och dra ur den från eluttag innan rengöring.

1. Dra alltid ur apparaten från eluttaget och låt fläkten sluta snurra innan rengöring.
2. Rengör apparatens utsida med en mjuk och fuktig trasig (ej genomblöt).

WARNING

Doppa inte apparaten i vatten.

Använd inte rengöringskemikalier som rengöringsmedel och slipmedel.

Låt inte insidan bli blöt då detta kan skapa fara.

1. Efter långa perioder av användning, var noga med att byta vatten i tanken till färskt rent vatten, minst en gång i veckan. Kom också ihåg att rengöra filtret genom att lossa filtret och ta bort filterhållaren. Det ska rengöras i en mild tvållösning och sedan torka innan den stoppas tillbaka.
2. När apparaten inte är i bruk, se till att den är urkopplad från vägguttaget, ordentligt tömt på vatten och placerad i sin ursprungliga låda till nästa användning.
3. Vid felfunktion eller skrupler, försök inte reparera fläkten själv, det kan leda till brandfara eller elektriska stötar.

Korrekt avfallshantering av denna produkt

Denna märkning indikerar att denna produkt inte ska kasseras med annat hushållsavfall inom EU. För att förhindra eventuella skador på miljön eller människors hälsa från okontrollerat avfallshantering, återvinn det på ett ansvarsfullt sätt för att främja hållbar återanvändning av materialresurser.

För att returnera den använda apparaten, använd retur- och uppsamlingsorganisation eller kontakta återförsäljaren där produkten köptes. De kan ta återvinna produkten på ett miljösäkert sätt.
