BRUKSANVISNING QW147383 HUSQVARNA

Tack för att du valt denna produkt från Husqvarna-Electrolux. Vi har skapat den så att du ska kunna få felfritt resultat i många år, med innovativa tekniker som gör livet enklare – funktioner som du inte skulle hitta hos vanliga produkter. Varsågod att ägna några minuter åt att läsa detta för att få ut så mycket som möjligt av produkten.

Besök vår webbplats för att:

Få användningsråd, broschyrer, felsökningshjälp och serviceinformation:

www.husqvarna-electrolux.se

Registrera din produkt för bättre service:

www.husqvarna-electrolux.se

Köpa tillbehör, förbrukningsvaror och originalreservdelar till din produkt:

Vi rekommenderar att originalreservdelar används.

Ha följande uppgifter till hands när du kontaktar serviceavdelningen: Modell, PNC, serienummer.

Informationen står på typskylten.

⚠️ Varnings-/viktig säkerhetsinformation

① Allmän information och tips

Miljöinformation

Med reservation för ändringar.

1. ⚠SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren är inte ansvarig för eventuella personskador eller andra skador som uppkommit som ett resultat av felaktig installation eller användning. Förvara alltid bruksanvisningen på en säker och tillgänglig plats för framtida bruk.

1.1 Säkerhet för barn och personer med funktionsnedsättningar

- Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap, om de övervakas eller instrueras beträffande hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen.

- Barn mellan 3 och 8 år eller personer med mycket omfattande och komplexa funktionsnedsättningar ska inte vara i närheten av produkten om de inte är under uppsikt.

- Barn under 3 år ska inte vistas i närheten av produkten utan ständig uppsikt.

- Låt inte barn leka med produkten.

- Håll allt förpackningsmaterial utom räckhåll för barn och kassera det på lämpligt sätt.

- Tvättmedel ska förvaras utom räckhåll för barn.

- Håll barn och husdjur borta från produkten när luckan är öppen.

- Om apparaten har ett barnlås, måste detta aktiveras.

- Barn får inte utföra städning och underhåll av apparaten utan uppsikt.

1.2 Allmän säkerhet

- Ändra inte produktens specifikationer.

- Produkten är avsedd att användas i hushåll och liknande användningsområden som t.ex.:

-personalkök i butiker, på kontor och andra arbetsmiljöer,
- av gäster på hotell, motell, bed and breakfast och andra typer av boendemiljöer.¹,
- områden för gemensam användning i tvättstugor i flerfamiljshus eller i allmänna tvättinrättningar.

- Överskrid inte den angivna maximala tvättmängden 8 kg (se avsnittet "Programöversikt").

- Vattentrycket under drift vid vatteningångspunkten från utloppsanslutningen måste vara mellan 0,5 bar (0,05 MPa) och 8 bar (0,8 MPa).

- Ventilationsöppningarna i botten får ej täppas igen av en matta eller annat som ligger på golvet.

- Produkten måste anslutas till vattenledningsnätet med de nya medföljande slanguppsättningarna, eller med andra nya slanguppsättningar som tillhandahålls av auktoriserat servicecenter.

• Gamla slanguppsättningar får inte återanvändas.

- Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade servicecenter eller personer med motsvarande utbildning, för att undvika elektrisk fara.

- Stäng av produkten och koppla bort den från eluttaget före underhåll.

- Använd inte högtrycksvattenspray och/eller ånga för att rengöra produkten.

- Rengör produkten med en våt trasa. Använd bara milda rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål.

2. SÄKERHETSINSTRUKTIONER

2.1 Installation

Installationen måste överensstämma med gällande nationella bestämmelser.

• Ta bort allt förpackningsmaterial och transportbultarna, inklusive gummibussning och plastbricka.
• Förvara transportbultarna på ett säkert ställe. Om produkten ska flyttas i framtiden måste de sättas dit igen för att låsa trumman för att förhindra skador på produkten.

- Var alltid försiktig när produkten rör sig eftersom den är tung. Använd alltid skyddshandskar och täckta skor.

- Följ installationsinstruktionerna som följer med produkten.

- Installera eller använd inte en skadad produkt.

- Installera och använd inte produkten på en plats där temperaturen understiger 0 °C eller där den utsätts för väder och vind.

- Golvytan, på vilken produkten ska installeras, måste vara plan, stabil, värmebeständig och ren.

- Kontrollera att luft kan cirkulera mellan produkten och golvet.

- Använd ett vattenpass för att kontrollera att produkten står helt vågrätt när den står på platsen där den skall användas. Om den inte gör det kan du justera fötterna tills den gör det.

- Installera inte produkten direkt över en golvbrunn.

- Spruta inte vatten på apparaten och utsätt den inte för mycket fuktighet.

- Installera inte produkten där luckan inte kan öppnas helt.

- Placera inte en stängd behållare för uppsamling av vattenläckage under produkten. Kontakta auktoriserat servicecenter för att kontrollera vilka tillbehör som kan användas.

2.2 Elektrisk anslutning

WARNING!

Risk för brand och elektriska stötar.

- Produkten måste jordas.

- Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.

- Se till att de parametrarna på märkskylten överensstämmer med elnätets elektricitet.

- Använd inte grenuttag eller förlängningssladdar.

- Kontrollera så att du inte skadar stickkontakten och nätkabeln. Om produktens nätkabel behöver bytas måste det göras av vårt auktoriserade servicecenter.

- Anslut stickkontakten till eluttaget först vid slutet av installationen.

Kontrollera att stickkontakten är åtkomlig efter installationen.

• Ta inte i anslutningssladden eller stickkontakten med våta händer.
• Dra inte i anslutningssladden för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.

2.3 Anslutning av vatten

• Orsaka inga skador på vattenslangarna.
• Före anslutning till nya slangar, slangar som inte använts under en längre tid, där reparationsarbete har utförts eller om nya enheter har monterats (vattenmätare, etc.), ska vattnet rinna en stund tills det är rent och klart.
• Kontrollera att det inte finns några synliga vattenläckor under och efter första användningen av maskinen.
• Använd inte en förlängningsslang om tilloppsslangen är för kort. Kontakta det auktoriserade servicecentret för byte av tilloppsslang.
• När du packar upp produkten kan det finnas vatten kvar i tömningsslangen. Detta beror på vattentesterna som utförts på produkten på fabriken.
• Du kan förlänga tömningsslangen till högst 400 cm. Kontakta ett auktoriserat servicecenter för den andra tömningsslangen och förlängningen.
• Kontrollera att kranen är åtkomlig efter installationen.

2.4 Användning

WARNING!

Det finns risk för personskador, elstöt, brand eller skador på produkten.

• Följ säkerhetsanvisningarna på tvättmedelspaket.
• Placera inga lättantändliga produkter eller föremål som är fuktiga med lättantändliga produkter i, nära eller på produkten.

• Tvätta inga tyger som är starkt nedsmutsade med olja, fett eller andra feta ämnen. Det kan skada gummidelarna i tvättmaskinen. Förtvätta sådana tyger för hand innan du stoppar in dem i tvättmaskinen.

• Ta inte på luckglaset när ett program är igång. Glaset kan bli hett.

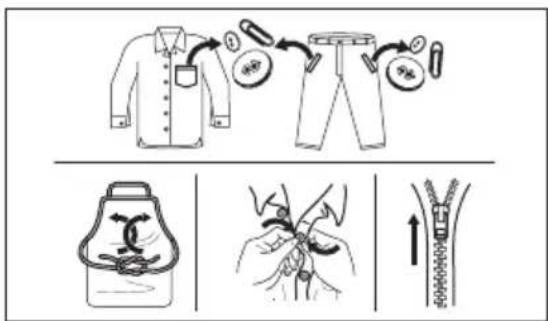

• Se till att alla metallföremål avlägsnas från tvätten.

2.5 Service

• Kontakta en auktoriserad serviceverkstad för reparation av produkten.
• Använd endast originaldelar.

2.6 Avfallshantering

WARNING!

Risk för kvävning eller skador.

3. INSTALLATION

WARNING!

Se säkerhetsavsnitten.

3.1 Uppackning

WARNING!

Avlägsna allt förpackningsmaterial och alla transportbultar innan produkten installeras.

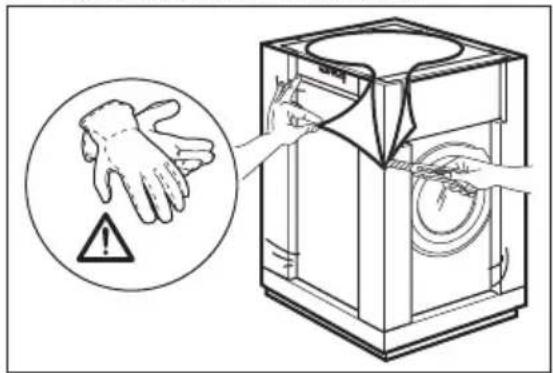

WARNING!

Använd handskarna.

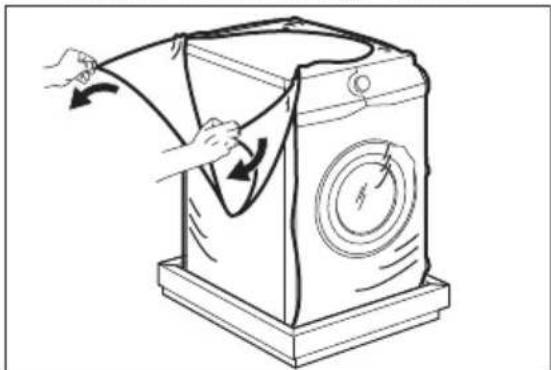

1. Avlägsna den utvändiga filmen. Använd en kniv vid behov.

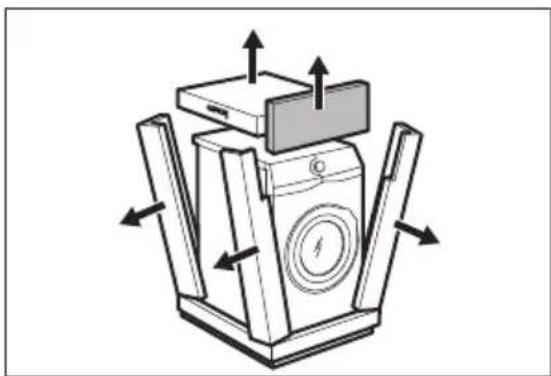

1. Ta bort kartonglocket och frigoliten.

2. Koppla loss produkten från eluttaget och vattentillförseln.

3. Klipp av elkabeln nära produkten och kassera den.
4. Ta bort luckspärren för att förhindra att barn eller husdjur blir instängda i trumman.
5. Kassera produkten i enlighet med lokala föreskrifter för avyttring från WEEE (Waste Electrical and Electronic Equipment).

1. Avlägsna den invändiga filmen.

1. Öppna luckan och ta bort frigolitdelen från lucktätningen och alla sakerna från trumman.

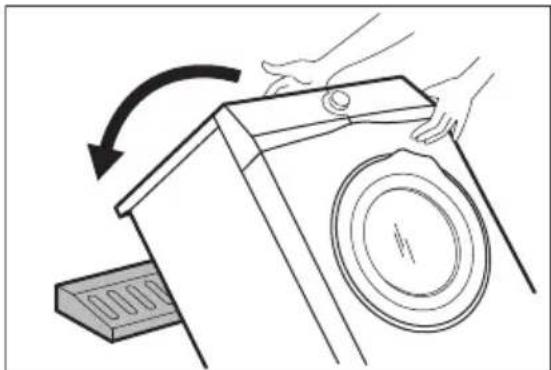

1. Lägg maskinen försiktigt ner på baksidan.
2. Lägg en av frigolitdelarna på golvet under produkten.

Kontrollera så att inte slangarna skadas.

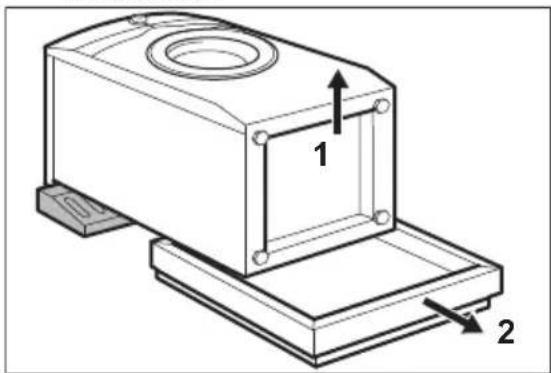

1. Ta bort frigolitskyddet från undersidan.

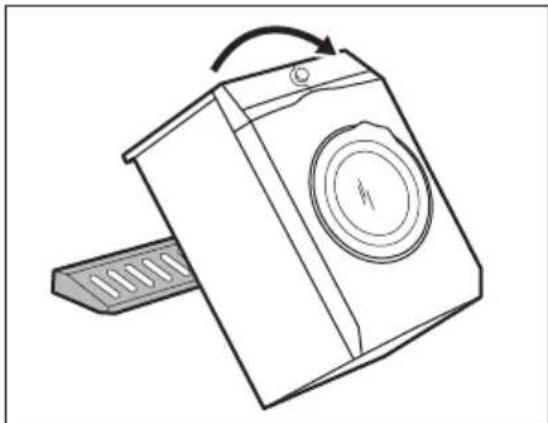

1. Dra upp produkten till upprätt position.

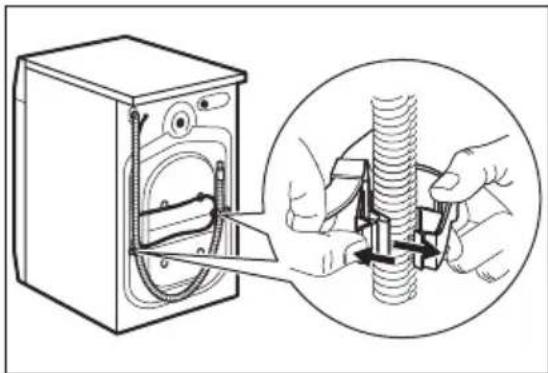

1. Ta loss strömkabeln och tömningsslangen ur slanghållarna.

Det kan finnas vatten i tömningsslangen. Detta beror på vattentesterna som utförts på produkten på fabriken.

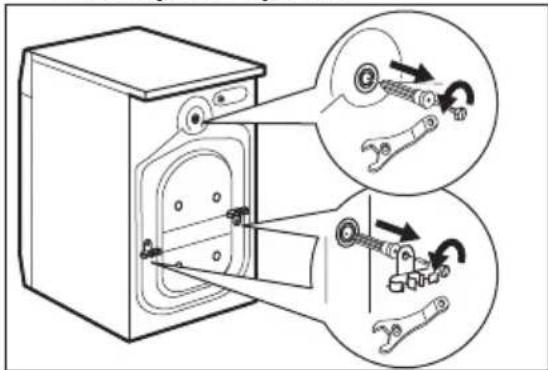

1. Skruva bort de tre bultarna med den medföljande nyckeln.

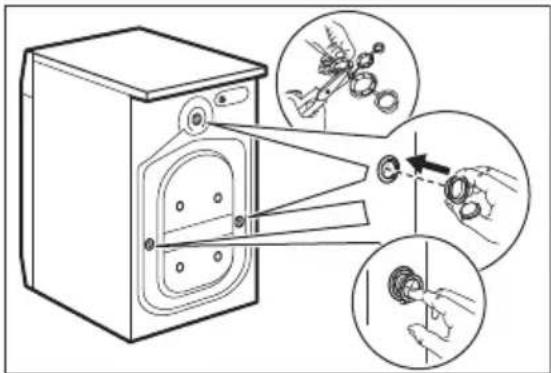

1. Dra ut distanserna av plast.

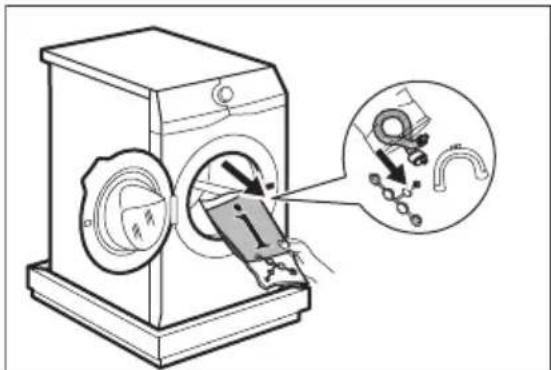

2. Sätt dit platshöljen, som finns i påsen med användarmanualen, i hålen.

Vi rekommenderar att du sparar förpackningen och transportbultarna om du vid ett senare tillfälle ska flytta produkten.

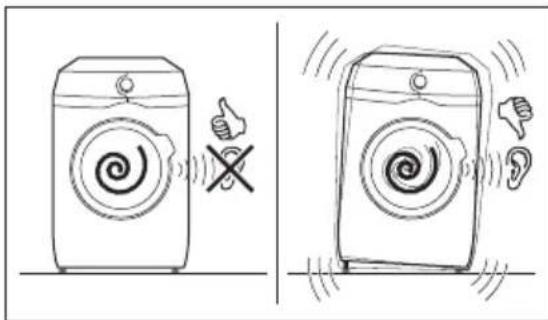

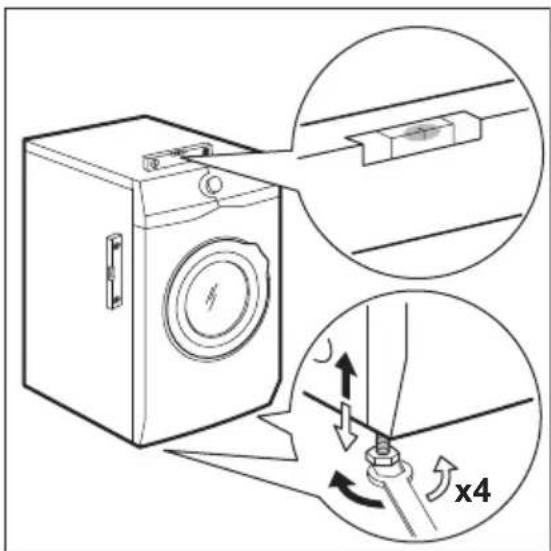

3.2 Placering och avvägning

1. Installera produkten på ett plant och hårt golv.

Se till att mattor inte hindrar luftcirkulationen under produkten. Kontrollera att produkten inte vidrör någon vägg eller enhet.

1. Lossa eller dra åt fötterna för att justera nivån.

WARNING! Justera inte nivån genom att sätta kartong, trä eller motsvarande material under produktens fötter.

Produkten måste vara i våg och stabil.

En korrekt justering av produktnivån förhindrar att produkten vibrerar, bullrar och flyttas när den används.

När maskinen har installerats på en sockel eller om en torktumlare har placerats ovanpå maskinen ska tillbehören som beskrivs i kapitlet "Tillbehör" användas. Läs noga igenom anvisningarna som medföljer produkten och tillbehöret.

1. Anslut tilloppslangen på baksidan av produkten.
2. Sätt den på vänster eller höger sida beroende på var vattenkranen sitter.

i Kontrollera att tilloppsslangen inte är i vertikalt läge.

1. Vid behov, lossa ringmuttern och ställ in den i rätt läge.

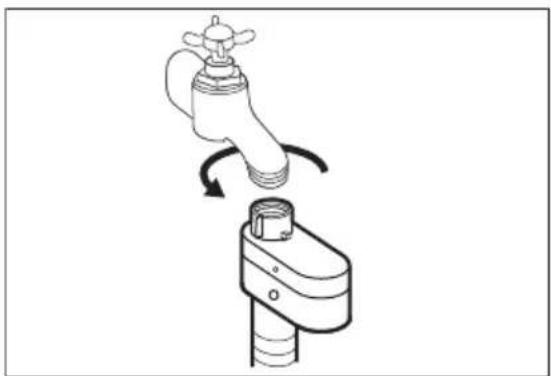

2. Anslut tilloppsslangen för kallvatten till en kallvattenkran med 3/4-tums gänga.

Kontrollera att det inte finns några läckor i kopplingarna.

Använd inte en förlängningsslang om tilloppsslangen är för kort. Kontakta kundtjänst för byte av tilloppsslangen.

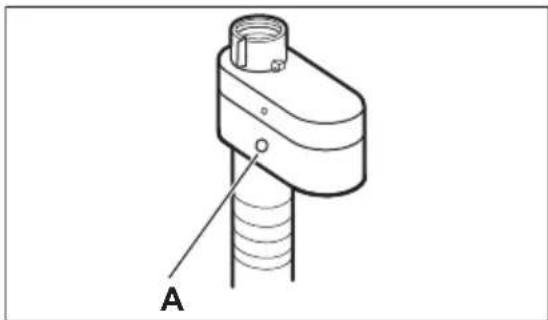

3.4 Vattensäkring

Tilloppsslangen har en vattensäkring. Säkringen förhindrar att vatten läcker in i slangen på grund av dess naturliga åldrande.

Den röda delen i A-fönstret visar detta fel.

Om detta inträffar, stäng vattenkranen och kontakta auktoriserat servicecenter för att få slangen utbytt.

3.5 Tömning av vattnet

Tömningsslangen ska sitta på en höjd som inte är lägre än 60 cm och inte högre än 100 cm.

Du kan förlänga tömningsslangen till högst 400 cm. Kontakta auktoriserat servicecenter för den andra tömningsslangen och förlängningen.

Det går att ansluta tömningsslangen på två sätt:

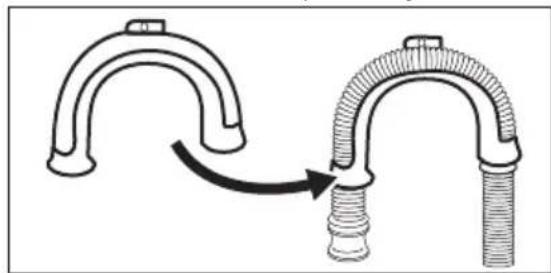

1. Gör en U-form med tömningsslangen och dra den runt plastböjen.

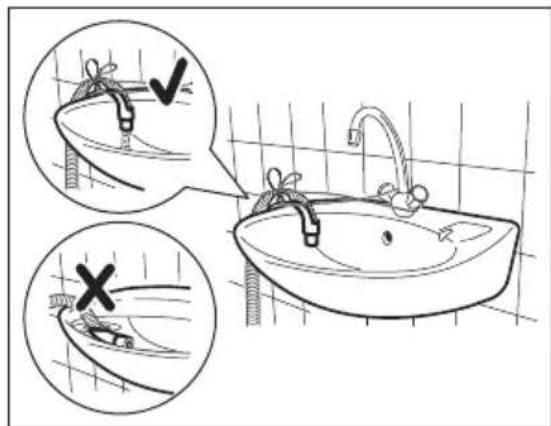

1. På kanten av ett handfat - Fäst plastböjen i vattenkranen eller på väggen.

Se till att plastböjen inte kan flytta på sig när produkten tömmer ut.

Se till att tömningsslangens ände inte ligger i vattnet. Då kan smutsigt vatten rinna tillbaka in i produkten.

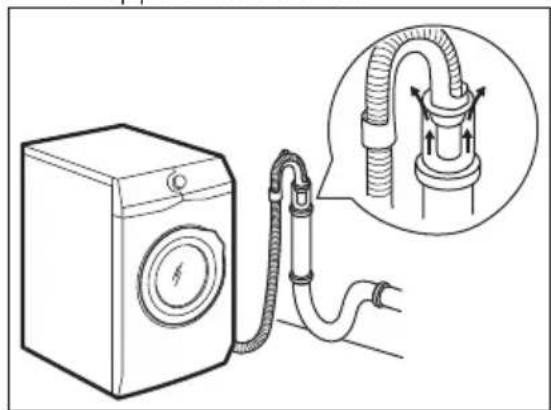

1. Till ett stigrör med ventilationshål - För in tömningsslangen direkt i avloppsröret. Se bilden.

Änden på tömningsslangen måste alltid vara ventilerad, dvs. avloppsrörets innerdiameter (minst 38 mm - minst 1,5 tum) måste vara större än tömningsslangens ytterdiameter.

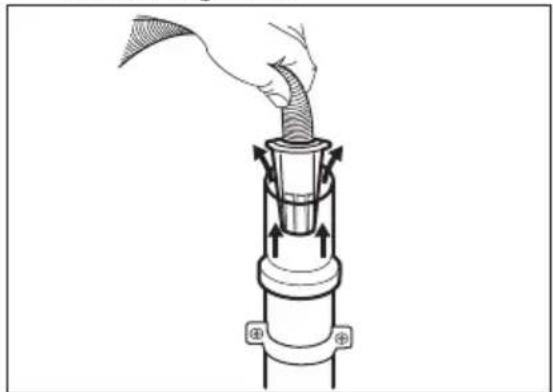

1. Om avloppsslangens ände ser ut så här (se bilden) kan du trycka in den direkt i stigröret.

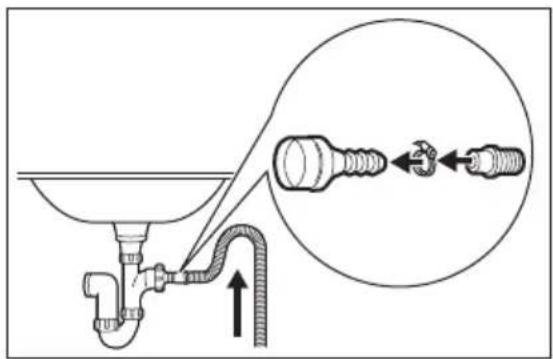

1. Utan plastböjen, till en avloppsmuff - Sätt avloppsslangen i muffen och dra åt den med en klämma. Se bilden.

4.1 Finns hos auktoriserad återförsäljare

Endast lämpliga tillbehör som godkänts av HUSQVARNA garanterar produktens säkerhetsstandarder. Om icke godkända delar används kommer alla slags anspråk att upphävas.

4.2 Fästplåtsats

Om du installerar produkten på en plint måste du sätta fast den med fästplåtarna.

Kontrollera att tömningsslangen gör en loop för att förhindra att partiklar går in i produkten från diskhon.

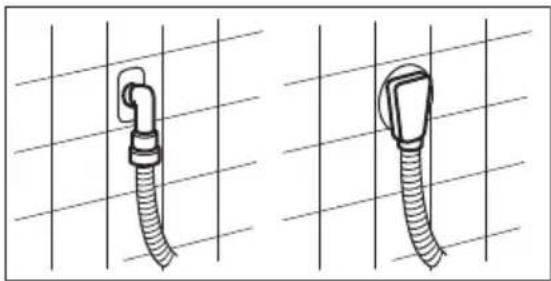

1. Fäst slangen direkt till ett inbyggt avloppsrör i rummets väggoch dra åt den med en klämma.

Läs noga igenom anvisningarna som medföljer tillbehöret.

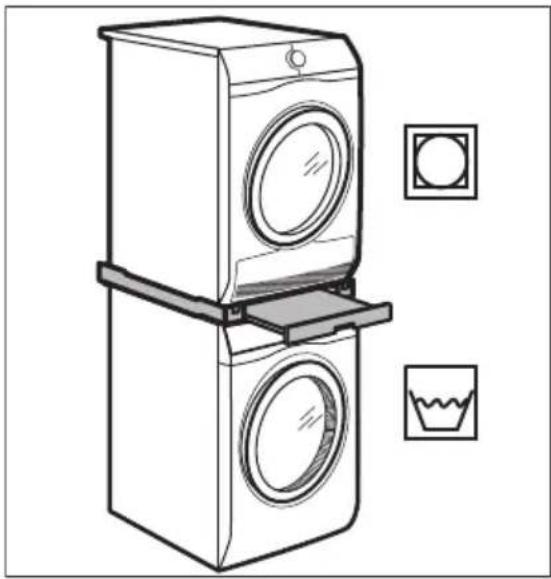

4.3 Pelarsats

Torktumlaren kan placeras ovanpå tvättmaskinen endast om en pelarsats

5. PRODUKTBESKRIVNING

Din nya tvättmaskin uppfyller alla moderna krav för en effektiv behandling av din tvätt med låg vatten-, energi- och tvättmedelsförbrukning samtidigt som kläderna hanteras varsamt.

- ProSense-tekniken känner av tvättmängden och fastställer tvättiden på 30 sekunder. Tvättprogrammet är anpassat efter tvättmängden och typ av material utan att för den skull förbruka mer tid, energi eller vatten än nödvändigt.

som tillverkats och godkänts av HUSQVARNA används.

Verifiera de kompatibla pelarsatserna genom att kontrollera djupet på din produkt.

Pelarsatsen kan endast användas med de produkter som specificerats i medföljande informationsblad.

Läs noga igenom anvisningarna som medföljer produkten och tillbehöret.

WARNING!

Sätt inte torktumlaren under tvättmaskinen.

• Ånga är ett snabbt och enkelt sätt att fräscha upp dina kläder. De varsamma ångprogrammen avlägsnar lukter och gör tygerna mindre skrynkliga för att minska behovet av strykning.
  Plus Steam-alternativet avslutar varje cykel med varsam ånga som luckrar upp fibrerna och gör tyget mindre skrynligt. Strykningen blir enklare!
• Tack vare Soft Plus-alternativet sprids sköljmedlet jämt över tvätten och tränger djupt in i fibrerna, vilket ger en perfekt mjukhet.

5.2 Produktöversikt

1 Bänkskiva
2 Tvättmedelsfack
3 Kontrollpanel
4 Luckhandtag
5 Typskylt
6 Filter till tömningspump
7 Fötter för att få maskinen i nivå

8 Tömningsslang
9 Tilloppsslangens anslutning
10 Nätkabel
11 Transportbultar
12 Slangstöd

6. KONTROLLPANELEN

6.1 Beskrivning av kontrollpanelen

1 Programväljare
2 Display
3 Eco touchknapp (Sparar energi)
4 Touchknapp för Spara Tid (Tidspar)

5 Touchknapp för Sköljning (Sköljning)

• Funktionen Extra sköljning (Extra sköljning)
• Hoppa över tvättfas - Endast sköljning (Endast sköljning)

6 Touchknapp för Start/Paus (Start/Paus) ▷∥

7 Touchknapp för fläckar/förtvätt (Fläckar/Förtvätt)

• Fläckfunktion (Fläckar)
• Funktionen Förtvätt (Förtvätt)

8 Touchknapp för Födröjd start (Födröjd start)

9 Touchknapp för Steam Plus (Plus Steam) 📂

10 Touchknapp för reducerad centrifugering (Centrif.)

- Sköljstopp

- Extra Tyst

- Hoppa över tvätt och sköljning - Endast centrifugering (Endast centrifugering)

- Hoppa över tvätt, sköljning och centrifugering - Endast tömning (Endast tömning)

11 Touchknapp för temperatur (Temperatur)

12 Touchknapp för på/av (På/Av) ①

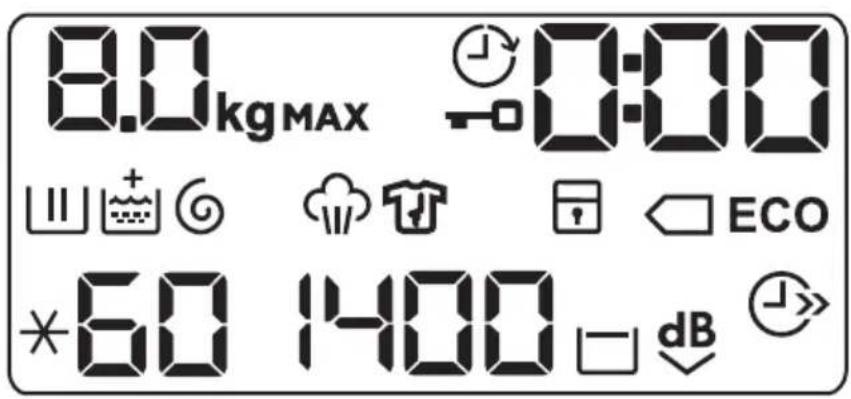

6.2 Display

8.0_kg	Indikator för max tvättmängd. kg Indikatorn blinkar under uppskattningen av tvättmängden (se avsnittet om ProSense-avkänning).
MAX	Indikator för max tvättmängd. Den blinkar om tvättmängden överstiger avsedd mängd.
-0	Indikatorlampa för lucklås.
💡	Indikatorlampa för Födröjd Start.Den digitala indikatorn kan visa:• Programlängd (t.ex.)240• Fördröjd tid (t.ex. eller ). 2h• Programslut ()0• Varningskod (t.ex.)E20
	Indikator för tvättfas. Den blinkar under förtvätt- och tvättfasen.
	Indikator för sköljfas. Den blinkar under sköljningsfasen.
	När Soft Plus-funktionen är aktiverad, släcks Indikatorn.
	Indikator för centrifugering och tömning. Den blinkar under centrifuge-rings- och tömningsfasen.
	Ångfasindikator.
	Indikator för antiskrynkelskyddsfas.
	Indikatorlampa för barnlås.
[WBKZ]	Indikatorer för energispar. Indikatorn visas genom att välja ett program för bomull vid 40 °C eller 60 °C.
[7YX]	Indikatorn för Spara tid.
[7CSZ]	Indikator för centrifugeringshastighet.
	Indikator för Sköljstopp.
	Indikator för Extra Tyst.
[YCHS]	Temperaturdisplay. Indikatorn visas när en kall tvätt har ställts in.

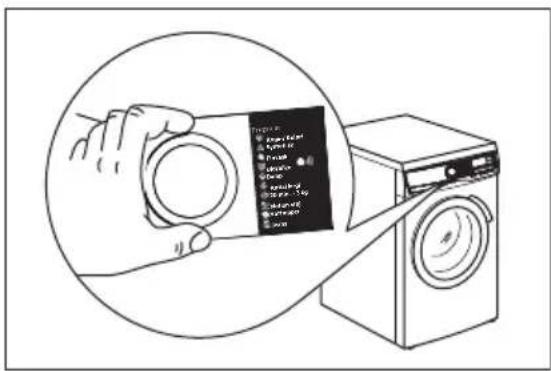

6.3 Flerspråkiga etiketter

Fästbara etiketter på olika språk levereras med maskinen.

Önskad etikett kan fästas bredvid programvredet.

Om du trycker på den här knappen i några sekunder slås maskinen på eller stängs av. Två olika ljud hörs när man slår på eller stänger av maskinen.

Eftersom Standby-funktionen i vissa fall automatiskt stänger av maskinen för att minska energiförbrukningen kan du behöva slå på den igen.

För mer information, se Standby- avsnittet i kapitlet Daglig användning.

7.2 Inledning

Funktionerna går inte att välja med alla tvättprogram. Kontrollera kompatibiliteten mellan funktionerna och tvättprogrammen i "Programöversikt". En funktion kan utesluta en annan, i det här fallet låter inte maskinen dig ställa in inkompatibla funktioner tillsammans. Se till att skärmen och touchknapparna alltid är rena och torra.

7.3 Temperatur

När du väljer ett tvättprogram föreslår maskinen automatiskt den förinställda temperaturen för programmet.

Tryck på denna knapp upprepade gånger tills önskad temperatur visas på displayen.

När displayen visar och, värmer inte produkten upp vattnet.

7.4 Centrif. ©

När du ställer in ett program ställer maskinen automatiskt in maximal centrifugeringshastiget.

Tryck upprepade gånger på den här knappen för att:

- Minska centrifugeringshastigheten.

Displayen visar endast tillgängliga centrifugeringshastigheter för inställt program.

- Aktivera funktionen Sköljstopp.

Den sista centrifugeringen utförs ej. Maskinen tömmer inte det sista sköljvattnet för att tvätten inte ska skrynklas. Tvättprogrammet stannar med vatten i trumman.

På displayen visas indikatorn ☐ Luckan är låst och trumman snurrar med jämna mellanrum för att tvätten ska bli mindre skrynklig. Du måste tömma ut vattnet för att kunna låsa upp luckan.

Om du trycker på Start/Paus - knappen utför maskinen centrifugeringsfasen och tömmer ut vattnet.

Maskinen tömmer ut vattnet automatiskt efter cirka 18 timmar.

De mellanliggande och slutliga centrifugeringsfaserna utesluts och programmet avslutas med vatten i trumman. Detta gör att tvätten blir mindre skrynklig.

På displayen visas indikatorn dB Luckan förblir låst. Truman snurrar runt då och då för att minska uppkomsten av skrynklor. Du måste tömma ut vattnet för att kunna läsa upp luckan. Eftersom programmet är väldigt tyst kan man tvätta under natten när elpriserna är lite billigare. I vissa program utförs sköljningarna med mer vatten.

Om du trycker på Start/Paus - knappen utförs endast tömningsfasen.

Maskinen tömmer ut vattnet automatiskt efter cirka 18 timmar.

- Aktivera tömningsfunktionen (Hoppa över tvätt-, sköljnings- och centrifugeringsfaserna): Endast tömning.

Maskinen utför endast tömningsfasen för valt tvättprogram.

Displayen visar indikatorlampan --

(kallt) och indikatorlampan ---

(ingen centrifugering) samt

indikatorlampan ©.

- Aktivera centrifugeringsfunktionen (Hoppa över tvätt- och sköljfaserna):

Endast centrifugering.

Innan du ställer in den här funktionen, välj ett lämpligt tvättprogram för kläderna. Maskinen kommer att utföra den mest passande centrifugeringscykeln för dina plagg (till exempel för syntetplagg ska du först välja Syntet tvättprogram och därefter Endast centrifugering-funktionen).

Maskinen utför endast centrifugeringsfasen för valt tvättprogram.

Displayen visar indikatorlampan -- (kallt) och indikatorlampan och centrifugeringshastigheten.

7.5 Fläckar/Förtvätt

Tryck på den här knappen upprepade gånger för att aktivera ett av de två alternativen.

Motsvarande indikatorlampa tänds på displayen.

- Fläckar

Välj denna funktion för att lägga till en anti-fläckfas till ett program för att behandla hårt smutsad eller smutsad tvätt med fläckborttagningsmedel.

Häll fläckborttagningsmedlet i fack

W. Fläckborttagningsmedlet kommer att läggas till under lämplig fas i tvättprogrammet.

Denna funktion är inte tillgänglig vid temperaturer under 40 °C.

- Förtvätt

Använd den här funktionen för att lägga till en förtvätt i 30 °C före tvättfasen. Det här alternativet rekommenderas för hårt smutsad tvätt, särskilt om den innehåller sand, damm, lera och andra fasta partiklar.

Funktionen kan lägga till tid till programlängden.

7.6 Plus Steam

Funktionen lägger till en ångfas följt av en kort skrynkelskyddsfas i slutet av tvättprogrammet.

Ångfasen minskar skrynklor och gör strykningen enklare.

Kontrollampan blinkar på displayen under ångfasen.

Funktionen kan lägga till tid till programlängden.

När programmet är klart visar displayen en nolla 📄, kontrollampan 📋yser med ett fast sken och kontrollampan 📋 börjar blinka. Truman rör sig mjukt i cirka 30 minuter för utnyttja ångan. Genom att tryck på någon knapp avslutas skrynkelskyddsrörelsen och luckan läses upp.

En mindre tvättmängd ger bättre förutsättningar för ett bra resultat.

7.7 Födröjd start

Med det här alternativet kan du fördröja programstarten till en bättre lämpad tidpunkt.

Tryck upprepade gånger på knappen för att ställa in önskad fördröjning. Tiden ökar i steg om 30 minuter upp till 90 minuter och med 2 timmar upp till 20 timmar.

När du har tryckt på Start/Paus -knappen visar displayen kontrollampan och vald fördröjningstid samtidigt som produkten börjar nedräkningen.

7.8 Sköljning 📁

Med den här knappen kan du välja någon av följande funktioner:

• Extra sköljning - funktionen Denna funktion lägger till några sköljningar enligt valt tvättprogram. Använd den här funktionen för personer som är allergiska mot tvättmedelsrester och i områden där vattnet är mjukt.

Funktionen lägger till lite tid till programlängden.

- Hoppa över tvättfas - Endast sköljning - funktion

Produkten utför endast sköljfasen, centrifugeringsfasen och tömningsfasen för det valda programmet.

Motsvarande indikatorlampa ovanför knapparna tänds.

7.9 Tidspar

Med den här funktionen kan du minska programlängden.

• Om tvätten är normalt eller lite smutsad kan man med fördel förkorta tvättprogrammet. Tryck på den här knappen en gång för att minska tvättiden.
• Vid mindre tvättmängder trycker du på den här knappen två gånger för att ställa in ett extra kort program.

På displayen visas indikatorn 📊.

Detta alternativ kan också användas för att förkorta programtiden för Ånga.

8. PROGRAM

8.1 Programöversikt

Tvättprogram

Program Programbeskrivning

Tvättprogram

7.10 Sparar energi

Sparar energi-alternativet minskar energiförbrukningen vilket bibehåller bra tvättresultat.

Välj detta alternativ för lätt och normalt smutsad tvätt som ska tvättas i 30 °C eller högre temperaturer.

Vatten- och energiförbrukningen kan bero på olika orsaker, såsom vattentryck, hårdhet och temperatur, omgivande temperatur, typ och mängd av tvätt, inställda alternativ, centrifugeringshastighet och spänningsfluktuationer i elnätet. På displayen visas indikatorn ECO.

Om du väljer bomullsprogrammet vid 40 °C eller 60°C och inga andra alternativ har ställts in, visar displayen indikatorlampan

☐ ECO; dessa är de vanliga bomullsprogrammen och de mest effektiva programmen avseende kombinationen energi- och vattenförbrukning.

7.11 Start/Paus ▷∥

Tryck på Start/Paus -knappen för att starta, pausa eller avbryta ett program.

Program Programbeskrivning
Bomull	Vit och färgad bomull. Normalt, mycket eller lätt smutsad.Standardprogram för energimärkningens förbrukningsvärden. Enligt förordningen 1061/2010 är programmet Bomull vid 60 °C och programmet Bomull vid 40 °C med funktionen "Standardprogram 60 °C vit-/kulörtvätt" och "Standardprogram 40 °C vit-/kulörtvätt". De är de mest effektiva programmen vad gäller kombinationen energi- och vattenförbrukning för normalt smutsad tvätt. Vattentemperaturen i tvättfasen kan skilja sig från temperaturen som anges för valt program.
Syntet	Syntetplagg eller blandade material. Normalt smutsad tvätt.
Fintvätt	Ömtåliga material som akryl, viskos och blandade material måste fintvättas. Normalt smutsad tvätt.
Ylle/Siden	Ylle som går att tvätta i maskinen, handtvättbar ylle och andra material med symbolen "handtvätt".1)
Ångprogram
[4ZA2]Ånga	Ångprogram för bomulls- och syntetplagg. Ånga kan användas för torr2), nytvättad tvätt eller plagg som bara använts en gång. Detta program minskar veck och lukter3) och gör så att fibrerna blir mjukare. När programmet är klart tar du snabbt ut tvätten ur trumman. Efter ett ångprogram behöver man bara stryka lite lätt. Använd inget tvättmedel. Ta vid behov bort fläckar genom att tvätta eller använda fläckborttagningsmedel på fläcken. Ångprogram utför inte någon hygientvätt. Välj inte ångprogrammet för den här typen av plagg:Plagg som inte är lämpade för torktumling.Plagg med etiketten "Endast kemtvätt".
Anti-Allergy	Vita bomullsplagg. Detta program tar bort mikroorganismer tack vare en tvättfas med en temperatur över 60 °C under några minuter. Detta hjälper till att ta bort bakterier, mikroorganismer och partiklar. En ytterligare sköljningsfas säkerställer avlägsnande av tvättmedelsrester och pollen/allergiframkallande ämnen. Tvättfasen blir på det sättet mer effektiv.
20 min. - 3 kg	Bomulls- och syntetplagg som är lätt smutsade och bara använts en gång.

Program Programbeskrivning
Outdoor	i	Använd inte sköljmedel och se till att det inte finns någon sköljmedelsrest kvar i tvättmedelsfacket.Ytterkläder, tekniska jackor, sportjackor, vattentäta jackor och jackor som andas, skaljackor med löstagbar fleece eller innerfoder. Den rekommenderade tvättmängden är 2.5 kg.Detta program kan också användas som ett återimpregneringsprogram för vattenavvisande tyger, speciellt anpassad för behandling av kläder med en hydrofob beläggning. För detta återimpregneringsprogram för vattenavvisande tyger, gör enligt följande:Häll tvättmedel i facet .Häll ett speciellt impregneringsåterställare för tyg i faktför sköljmedelMinska tvättmängden till 1 kg.För att ytterligare förbättra den vattenavvisande effekten, torka i torktumlaren med program Outdoor (om det finns tillgängligt och om plagget får torktumlas).
Täcken	Syntetfilt, vadderade kläder, täcken, dunjackor och liknande.
Sportkläder	Syntetplagg. Ett program för utomhussportkläder - normaltsmutsade plagg.
1) Under det här programmet roterar trumman sakta för en skonsam tvätt. Det kan verka som om trumman roterar felaktigt eller inte roterar alls.2) Om du väljer ett ångprogram med torr tvätt, kan den vara fuktig i slutet av programmet. Torka tvätten på lina i ca 10 minuter.3) Ångprogrammet tar inte bort intensiv lukt.Programtemperatur, högsta centrifugeringshastighet och maximal tvättmängd
Program Standardtempe-raturTemperaturvaria-tion		Referenshastighetför centrifugeringCentrifugeringshas-tighetsintervall	Max. tvättmängd
Tvättprogram
Bomull	40 °C95 °C - Kall	1400 varv/minut1400 varv/minut - 400varv/minut	8 kg
Syntet	40 °C60 °C - Kall	1200 varv/minut1200 varv/minut - 400varv/minut	3 kg
Program Standardtemperatur	Temperaturvariation	Referenshastighet för centrifugering Centrifugeringshas-tighetsintervall	Max. tvättmängd
Fintvätt	40 °C	1200 varv/minut	3 kg
	40 °C - Kall	1200 varv/minut - 400 varv/minut
Ylle/Siden	40 °C	1200 varv/minut	1.5 kg
	40 °C - Kall	1200 varv/minut - 400 varv/minut
Ångprogram
Ånga	-- 1.5 kg
Tvättprogram
Anti-Allergy	60 °C	1400 varv/minut	8 kg
		1400 varv/minut - 400 varv/minut
20 min. - 3 kg	30 °C	1200 varv/minut	3 kg
	40 °C - 30 °C	1200 varv/minut - 400 varv/minut
Outdoor	30 °C	1200 varv/minut	2.5 kg ^1)
	40 °C - Kall	1200 varv/minut - 400 varv/minut	1 kg ^2)
Täcken	40 °C	800 varv/minut	2.5 kg
	60 °C - 30 °C	800 varv/minut - 400 varv/minut
Sportkläder	30 °C	1200 varv/minut - 400 varv/minut	4 kg
	40 °C - Kall

1) Programöversikt.
2) Tvättprogram och program för vattentäta material.

Programfunktioner kompatibilitet

Bomull

Syntet

Fintvätt

[Ylle/Siden]

[WSH3]

Anti-Allergy

20 min. - 3 kg

[4427]

Täcken

[###]

Centrif.

■

■

■

■

■

■

■

■

	Bomull	Syntet	Fintvätt	Ylle/Siden		Anti-Allergy	20 min. - 3 kg	[7x2A]	Täcken
Sköljstopp	■	■	■	■	■	■
Extra Tyst (Extra Silent) dB	■	■	■
Endast tömning	■	■	■	■	■	■	■
Endast centrifugering1)	■	■	■	■	■	■	■
Fläckar2)	■	■	■	■
Förtvätt	■	■	■	■	■
Extra sköljning	■	■	■	■	■
Endast sköljning	■	■	■	■	■	■	■
Sparar energi3)	■	■	■		■
Tidspar4)	■	■	■	■
Fördröjd start	■	■	■	■	■	■	■	■
Plus Steam2)	■	■		■
Soft Plus	■	■	■	■	■

1) Innan du ställer in den här funktionen, välj ett lämpligt tvättprogram för kläderna. Maskinen kommer att utföra den mest passande centrifugeringscykeln för dina plagg (till exempel för syntetplagg ska du först välja Syntet tvättprogram och därefter Endast centrifugering-funktionen).

2) Denna funktion är inte tillgänglig vid temperaturer under 40 °C.

3) Denna funktion är inte tillgänglig vid temperaturer under 30 °C.

4) Om du väljer det kortaste programmet rekommenderar vi att du minskar mängden tvätt. Det går att fylla maskinen helt men tvättresultatet kan bli sämre.

8.2 Woolmark Apparel Care - Blå

Maskinens ylleprogram har godkänts av Woolmark Company för tvätt av maskintvätt av ylleplagg märkta som "handtvätt", under förutsättning att plaggen tvättas enligt anvisningarna från tillverkaren av denna tvättmaskin. Följ anvisningarna på klädvårdsetiketten för torkning och andra tvättanvisningar. M1623

Woolmark-symbolen är en certifieringsmärkning i många länder.

9. INSTÄLLNINGAR

9.1 Inledning

När du trycker på en tangentkombination ska du inte luta fingrarna nedåt.

Sensorerna under knapparna är känsliga och kan påverka ditt val.

9.2 Barnlås

Med den här funktionen kan du förhindra att barnen leker med kontrollpanelen.

- Aktivera/avaktivera funktionen genom att trycka på och - knapparna samtidigt tills indikatorlampan för -knappen tänds/ släcks.

- Innan du rör vid knappen Start/Paus : alla knapparna och programvredet är avaktiverade (förutom På/Av - knappen).

- Innan du rör vid knappen Start/Paus : produkten startar inte.

Produkten bibehåller detta val även när du stängt av.

9.3 Ljudsignaler

Den här produkten kommer med olika akustiska signaler som aktiveras när:

• Du slår på produkten (särskild kort ljudsignal).

• Du stänger av produkten (särskilt kort ljudsignal).

• Du trycker på knapparna (klickande ljud).
  • Du gör felval (3 korta ljud).

• Programmet är klart (ljudsignal i cirka 2 minuter).
• Produkten fungerar inte korrekt (korta ljudstötar i cirka 5 minuter).
  Inaktivera/aktivera ljudsignalerna när programmet är klart genom att trycka på
• och knapparna samtidigt i sex sekunder.

Om du avaktiverar ljudsignalerna fortsätter de att låta när det är något fel på produkten.

9.4 Permanent inställning av extra sköljning

Med det här alternativet kan du ha funktionen för extra sköljning på permanent när du ställer in ett nytt program.

- Aktivera/avaktivera funktionen genom att trycka på knapparna och +slamtidigt tills indikatorlampan för Extra sköljning-knappen tänds/släcks.

9.5 Soft Plus ⊕ ^+

Ställ in Soft Plus-alternativen för att optimera sköljmedelsdistributionen och därmed få mjukare tvätt.

Detta är bra när man använder sköljmedel.

Funktionen lägger till lite tid till programlängden.

samtidigt tills indikatorlampan för - knappen tänds/släcks.

att trycka på och -krappen

10. FÖRE FÖRSTA ANVÄNDNING

Under installationen eller före första användning kan det finnas lite vatten i maskinen. Detta är vatten som finns kvar i maskinen efter ett fullständigt funktionstest på fabriken för att säkerställa att maskinen fungerar som den ska innan den levereras till kunden.

1. Se till att alla transportbultar är borttagna från produkten.

2. Se till att det finns el och att vattenkranen är öppen.

3. Häll 2 liter vatten i tvättmedelsfacket märkt med 🐎

Då aktiveras tömningssystemet.

1. Häll en liten mängd tvättmedel i facket märkt med

2. Ställ in och starta ett program för bomull vid högsta temperaturen utan tvätt i trumman.

Detta tar bort all möjlig smuts från trumman och baljan.

11. DAGLIG ANVÄNDNING

WARNING!

Se säkerhetsavsnitten.

11.1 Aktivera produkten

1. Sätt i stickkontakten i eluttaget.
2. Öppna vattenkranen.
3. Tryck på På/Av -knappen i några sekunder för att aktivera produkten. En kort signal hörs (om aktiverad). Programvredet är automatiskt inställt på bomullsprogrammet.

Displayen visar den maximala tvättmängden, standardtemperaturen, den högsta centrifugeringshastigheten, tvättfasindikatorer och programtiden.

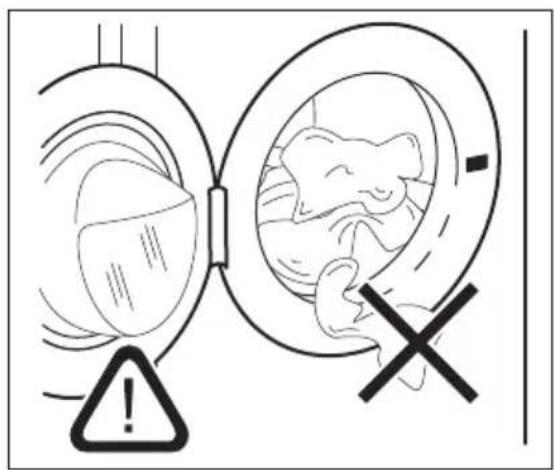

11.2 Lägga i tvätt

1. Öppna luckan.
2. Skaka plaggen innan du lägger i dem i maskinen.
3. Lägg in tvätten i trumman, ett plagg i taget.

Lägg inte i för mycket tvätt i trumman.

1. Stäng luckan ordentligt.

Kontrollera att det inte finns någon tvätt kvar mellan tätningen och luckan. Det finns risk för vattenläckage eller att tvätten skadas.

11.3 Fylla på tvättmedel och tillsatsmedel

Fack för förtvättfasen, blötläggningsprogram eller fläckborttagningsmedel.

山

Tvättmedelsfack för tvättfas.

[NO TEXT]

Fack för flytande tillsatser (sköljmedel, stärkelse).

MAX

Maximal nivå för flytande tillsatser. Flik för pulvertvättmedel eller flytande tvättmedel.

i

Följ alltid instruktionerna på tvättmedelsförpackningarna, men vi rekommenderar dock att du inte överskrider den angivna maxnivån (MAX) Denna mängd garanterar bästa tvättresultat.

i

Efter ett tvättprogram ska eventuella tvättmedelsrester tas bort från tvättmedelsfacket.

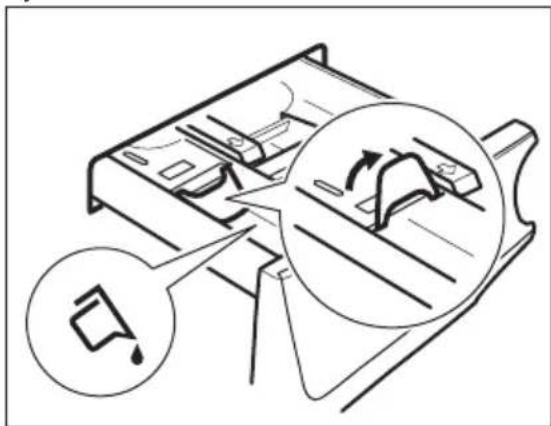

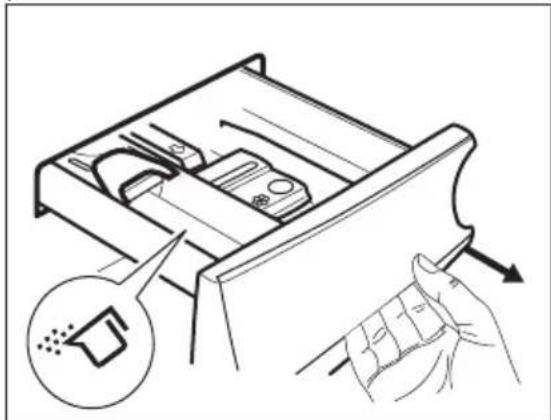

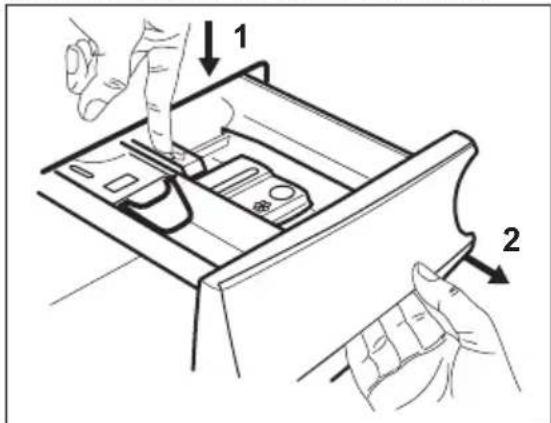

11.4 Kontrollera flikens läge

1. Dra ut tvättmedelsfacket så långt det går.

2. Tryck ner spaken för att ta ut facket.

1. Vänd fliken uppåt om du ska använda pulvertvättmedel.

1. Vänd fliken nedåt om du ska använda flytande tvättmedel.

Med fliken i läget NEDÅT:

• Använd inte geléaktigt eller tjockt flytande tvättmedel.

• Lägg inte i mer flytande tvättmedel än gränsen som visas på fliken.
  • Ställ inte in förtvättsfasen.
  • Ställ inte in funktionen fördröjd start.

• Mät upp tvätt- och sköljmedel.

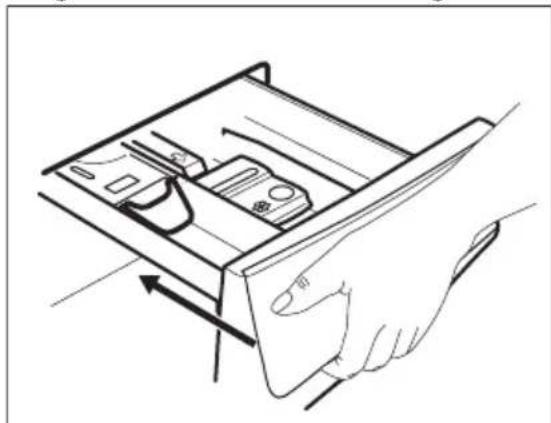

• Stäng tvättmedelsfacket försiktigt.

Se till att fliken inte orsakar en tilltäppning när du stänger facket.

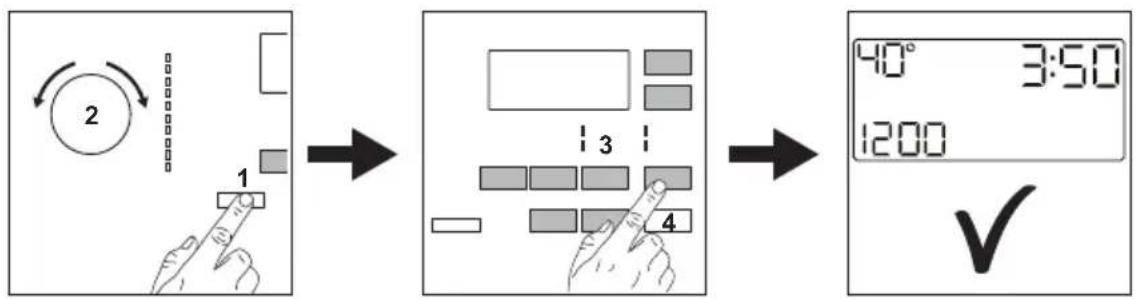

11.5 Inställning av program

1. Vrid programvredet för att välja önskat tvättprogram. Motsvarande programlampa tänds.

Indikatorlampan för Start/Paus ▷||-knappen blinkar.

Displayen visar den maximala angivna tvättmängden för programmet, standardtemperaturen, den högsta centrifugeringshastigheten, tvättfasindikatorer (om sådana finns) och en ungefärlig programtid.

1. Tryck på motsvarande knappar för att ändra temperaturen och/eller centrifugeringshastigheten.
2. Ställ vid behov in en eller flera funktioner genom att trycka på motsvarande knappar. Motsvarande indikatorlampor tänds på displayen och angiven information ändras därefter.

Om ett val inte är möjligt, tänds ingen lampa och inget ljud hörs.

11.6 Starta ett program

Tryck på Start/Paus Dkkappen för att starta programmet.

Motsvarande indikatorlampa slutar blinka och fortsätter lysa med fast sken.

På displayen börjar indikatorlampan för pågående fas att blinka.

Programmet startar och luckan läses. På displayen visas indikatorlampan :

Tömningspumpen kan vara aktiv strax innan produkten fylls med vatten.

11.7 Starta ett program med fördröjd start

1. Tryck på den här upprepade gånger tills displayen visar önskad fördröjningstid. Indikatorn tänds.

2. Tryck på Start/Paus ▷II-knappen. Produkten startar nedräkningen för fördröjd start.

När nedräkningen löper ut startar programmet.

ProSense-beräkningen börjar direkt efter nedräkningen.

Avbryta fördröjd start efter det att nedräkningen påbörjats

Avbryta den fördröjda starten:

1. Tryck på Start/Paus -knappen för att sätta maskinen på paus. Motsvarande indikatorlampa blinkar.
2. Tryck på Fördröjd start -krappen tills displayen visar.
3. Tryck på Start/Paus knappen en gång till för att starta programmet omedelbart.

Ändring av fördröjd start efter det att nedräkningen påbörjats

Ändra den fördröjda starten:

1. Tryck på Start/Paus -knappen för att sätta maskinen på paus. Motsvarande indikatorlampa blinkar.
2. Tryck på Födröjd start-knappen flera gånger tills displayen visar önskad fördröjningstid.
3. Tryck på Start/Paus -knappen en gång till för att starta ny nedräkning.

11.8 ProSense detektion av tvättmängd

Programtiden i displayen visas för en medium/full laddning.

När du tryckt på Start/Paus -knappen, släcks kontrollampan för maximal angiven tvättmängd, 🐎-kontrollampan blinkar och ProSense startar detektionen av tvättmängden:

1. Produkten känner av tvättmängden under de första 30 sekunderna: kontrollampan och tidspunkterna : blinkar och trumman roterar sakta.

2. Efter genomförd tvättmängdsdetektion släcks kontrollampan kg och tidspunkterna

3. slutar blinka. Programtiden kommer att justeras därefter och kan förlängas eller förkortas. Efter 30 sekunder börjar vatten fyllas på.

I slutet av tvättmängdsdetektionen, om det är för mycket tvätt i trumman, blinkar MAX Indikatorlampan på displayen:

I det här fallet är det möjligt att pausa produkten under 30 sekunder och ta bort några plagg.

När dessa plagg har tagits bort trycker du på Start/Paus -knapen för att starta programmet igen. ProSense-fasen kan upprepas upp till tre gånger (se punkt 1).

VIKTIGT! Även om inte tvättmängden inte minskas startar tvättprogrammet trots för mycket tvätt i trumman. Då kan inte bästa möjliga tvättresultat garanteras.

Cirka 20 minuter efter programstarten kan tvättiden ändras igen beroende på tvättens förmåga att absorbera vatten.

ProSense-detektionen genomförs endast med kompletta tvättprogram (ingen fas har valts bort).

11.9 Programfasindikatorer

När programmet startar blinkar kontrollampan för driftsfasen medan de andra lamporna lyser med ett fast sken.

T.ex. om tvätt eller förtvättsfasen är

När fasen är klar slutar motsvarande kontrollampa att blinka och lyser konstant. Kontrollampan för nästa fas börjar blinka.

T.ex. när sköljningen pågår:

Om du väljer Plus Steam tänds kontrollampan för ångfasen.

Ångfasen är igång: .

Antiskrynklingsfasen är igång:

11.10 Avbryta ett program och ändra funktionerna

När programmet är igång kan du bara ändra vissa funktioner:

1. Tryck på knappen Start/Paus. Motsvarande indikator blinkar.
2. Ändra funktionerna. Den angivna informationen på displayen ändras därefter.
3. Tryck på Start/Paus -knappen igen. Tvättprogrammet fortsätter.

11.11 Avbryta ett pågående program

1. Tryck på På/Av -knappen för att avbryta programmet och stänga av produkten.
2. Tryck på På/Av -knappen för att slå på produkten igen. Nu kan du ställa in ett nytt tvättprogram.

Om ProSense-fasen redan har genomförts och vattenpåfyllningen har startat, startar det nya programmet utan upprepning av ProSense-fasen. Vattnet och tvättmedlet töms inte ut för att undvika spill. Displayen visar maximal programtid och uppdateras efter cirka 20 minuter efter att det nya programmet har startat.

11.12 Öppna luckan - Lägga in fler plagg

Luckan är låst medan ett program eller fördröjd start pågår.

Om temperaturen och nivån på vattnet i trumman är för hög och/eller trumman fortfarande roterar kan du inte öppna luckan.

1. Tryck på knappen Start/Paus. Tillhörande kontrollampa för låst lucka släcks på displayen.
2. Öppna luckan. Ta bort eller lägg till alternativ om så behövs.
3. Stäng luckan och tryck på Start/Paus -knappen.
   Programmet eller den fördröjda starten fortsätter.
4. Luckan kan öppnas när programmet är klart, eller ställ in Centrifug./ Tömning-programmet och tryck sedan på Start/Paus -knappen.

11.13 Program klart

När programmet är klart stannar produkten automatiskt. Ljudsignaler hörs (om de är aktiverade).

På displayen visas alla tvättfaser med fast sken och tidsområdet visar.

Kontrollampan för knapp Start/Paus släcks.

Luckan läses upp och kontrollampan släcks.

1. Tryck på På/Av -knappen för att stänga av produkten. Fem minuter efter att programmet avslutats stänger energisparfunktionen automatiskt av produkten.

När du slår på produkten igen visas slutet på det senast inställda programmet på displayen. Vrid programvredet för att ställa in ett nytt program.

1. Ta ut tvätten ur produkten.
2. Kontrollera att trumman är tom.
3. Låt luckan och tvättmedelsfacket stå på glänt för att undvika mögelbildning och dålig lukt.
4. Stäng vattenkranen.

11.14 Tömma ut vattnet när ett program är klart

Om du har valt ett program eller en funktion som inte tömmer ut vattnet efter den sista sköljningen, avslutas programmet, men:

- Displayen visar -indikatorn, funktionsindikatorn eller och indikatorn för låst lucka. Indikatorn för driftsfasen blinkar.

• Truman roterar fortfarande regelbundet för att undvika att tvätten skrynklas.
• Luckan förblir låst.
• Du måste tömma ut vattnet för att kunna öppna luckan:

• Tryck vid behov på Centrif. knappen för att minska centrifugeringshastigheten som maskinen föreslår.

• Tryck på Start/Paus -knappen:

- Om du har ställt in , tömmer produkten ut vattnet och centrifugerar.

- Om du har ställt in ^dB , tömmer produkten bara ut vattnet.

Indikatorerna för funktion eller dB släcks, medan indikatorn blinkar och sedan släcks.

1. När programmet är klart och indikatorn för lucklåset -stücks kan du öppna luckan.
2. Tryck på På/Av Ⓘ-knappen i några sekunder för att stänga av produkten.

Maskinen tömmer oavsett ut vattnet automatiskt efter cirka 18 timmar.

11.15 Standby-funktion

Stand by-funktionen stänger automatiskt av produkten för att minska energiförbrukningen när:

12. RÅD OCH TIPS

WARNING!

Se säkerhetsavsnitten.

12.1 Fylla på tvätt

• Dela in tvätten i: vittvätt, kulörtvätt, syntetmaterial, ömtåliga material och ylle.
• Följ tvättanvisningarna som finns på tvättmärkningen.
• Tvätta inte vita och färgade plagg tillsammans.
• Vissa färgade plagg kan missfärgas i första tvätten. Vi rekommenderar att du tvättar dem separat de första två gångerna.
• Vänd ut och in på flerfärgade plagg, ylleplagg och plagg med tryck.
• Förbehandla ingrodda fläckar.
• Tvätta svåra smutsfläckar med ett specialtvättmedel.
• Var försiktig med gardiner. Ta bort hakarna och lägg gardinerna i en tvättpåse eller ett örngott.
• Tvätta inte plagg utan fäll eller med hål i. Använd en tvättpåse för att

- Du inte använder produkten under 5 minuter innan du trycker på Start/Paus -knappen.

Tryck på knappen På/Av Ⓤ för att slå på produkten igen.

- Efter 5 minuter från tvättprogrammets slut

Tryck på knappen På/Av Ⓤför att slå på produkten igen.

Displayen visar slutet för det senast inställda programmet.

Vrid programvredet för att ställa in ett nytt program.

Om du ställer in ett program eller en funktion som slutar med vatten i trumman, stängs inte Stand byfunktionen av för att påminna dig om att tömma ut vattnet.

tvätta små och/eller ömtåliga plagg (t ex bygelbehår, bälten, strumpbyxor, skosnören, band etc.).

- En mycket liten tvättmängd kan orsaka balansproblem vid centrifugeringsfasen och leda till överdrivna vibrationer. Om det inträffar:

a. avbryt programmet och öppna luckan (se avsnitt "Daglig användning"),
b. omfördela tvätten manuellt så att den är jämnt fördelad i trumman,
c. tryck på Start/Paus knappen. Centrifugeringsfasen fortsätter.

• Knäpp knapparna på örngott och tryckknappar och stäng dragkedjor och hakar. Knyt upp bälten, snören, skosnören, band och andra lösa delar.
• Töm alla fickor och veckla ut kläderna.

Det räcker inte med vatten och tvättmedel för vissa fläckar.

Vi rekommenderar att du förbehandlar dessa fläckar innan du lägger in plaggen i maskinen.

Det finns särskilda fläckborttagningsmedel. Använd ett fläckborttagningsmedel som lämpar sig för typen av fläck och material.

12.3 Tvättmedel och andra medel

• Använd endast tvättmedel och medel som är särskilt avsedda för tvättmaskiner:
  – pulvertvättmedel för alla typer av material, förutom fintvätt. Pulvertvättmedel med blekmedel är att föredra för vittvätt i 90 grader.
• flytande tvättmedel, helst för tvättprogram med låga temperaturer (max. 60 °C) för alla typer av material, eller specialtvättmedel för endast ylle.

• Blanda inte olika sorters tvättmedel.

• För miljöns skull ska du inte använda mer tvättmedel än nödvändigt.

• Följ alltid anvisningarna på tvättmedelsförpackningen eller andra produkter utan att överskrida
  indikerad max.nivå (MAX
• Använd rekommenderade tvättmedel för materialets typ och färg, programtemperatur och smutsgrad.

12.4 Miljötips

• Ställ in ett program utan förtvätt om du har tvätt som är normalt smutsad.
• Starta alltid ett tvättprogram med full maskin.
• Om du förbehandlar fläckar eller använder fläckborttagningsmedel ska du välja program med låga temperaturer.
• Kontrollera vattenhärdheten i hemmet så att du använder rätt mängd tvättmedel. Se avsnittet "Vattenhärdhet".

12.5 Vattenhärdhet

Om vattenhärdheten där du bor är hög eller medelhög rekommenderar vi att du använder en vattenavhärdare för tvättmaskiner. I områden där vattenhärdheten är mjuk behövs ingen vattenavhärdare.

Kontakta din lokala vattenmyndighet för att ta reda på vattenhärdheten där du bor.

Använd rätt mängd sköljmedel. Följ alltid anvisningarna på förpackningen till produkten.

13. SKÖTSEL OCH RENGÖRING

WARNING!

Se säkerhetsavsnitten.

13.1 Utvändig rengöring

Rengör produkten endast med milt rengöringsmedel och varmt vatten. Torka alla ytor noga.

FÖRSIKTIGHET!

Använd inte denaturerad sprit, lösningsmedel eller kemiska produkter.

FÖRSIKTIGHET!

Rengör inte metallytorna med klorinbaserat rengöringsmedel.

13.2 Avkalkning

Om vattenhärdheten där du bor är hög eller medelhög rekommenderar vi att du använder ett avkalkningsmedel för tvättmaskiner.

Kontrollera trumman regelbundet för uppkomst av kalkavlagringar.

De vanliga tvättmedlen innehåller redan vattenavhärdningsmedel, men vi rekommenderar att man kör en cykel med tom tvättmaskin och avkalkningsmedel regelbundet.

Följ alltid anvisningarna på förpackningen till produkten.

13.3 Underhållstvätt

Upprepad och långvarig användning av lågtempererade program kan orsaka tvättmedelsansamlingar, luddansamlingar, bakteriehärdar på insidan av trumman och röret. Detta kan leda till obehaglig lukt och mögelbildningar.

För att undvika dessa ansamlingar och förbättra hygienen inuti tvättmaskinen är det bra att köra en underhållstvätt regelbundet (minst en gång i månaden).

1. Ta ut tvätten ur trumman.
2. Kör bomullsprogrammet med högsta temperaturen med en liten mängd tvättmedel.

13.4 Lucktätning

Undersök tätningen regelbundet och ta bort alla föremål från innerdelen.

Undersök trumman regelbundet för att förhindra rost.

För en grundlig rengöring:

1. Rengör trumman med en specialprodukt för rostfritt stål.

Följ alltid anvisningarna på förpackningen till produkten.

1. Kör bomullsprogrammet med högsta temperatur utan tvätt och med en liten mängd tvättmedel för att få bort eventuella rester.

13.6 Rengöring av tvättmedelsfacket

För att undvika möjliga ansamlingar av torkat tvättmedel eller sköljmedel och/eller formeringar av mögel i tvättmedelsfacket, bör man med jämna mellanrum utföra följande rengöringsåtgärder:

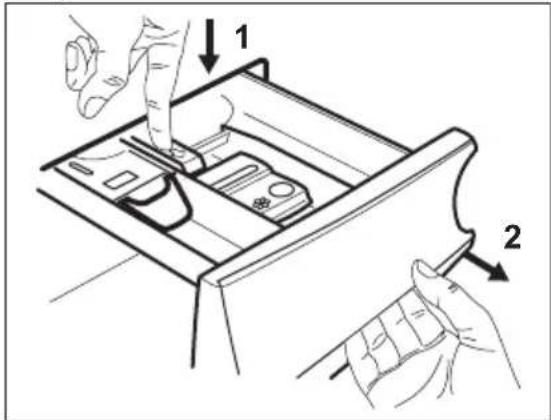

1. Öppna lädan. Tryck ner haken som på bilden och dra ut lädan.

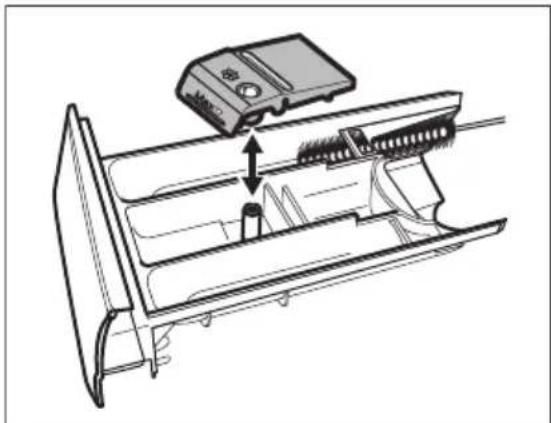

1. Avlägsna den övre delen av tillsatsfacket för att underlätta rengöringen och spola det under rinnande vatten för att få bort eventuella tvättmedelsrester. Sätt tillbaka överdelen efter rengöringen.

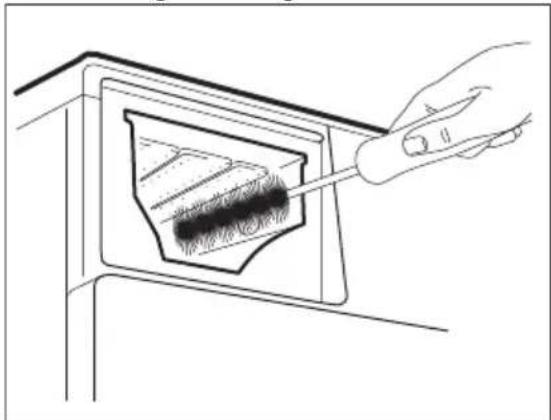

1. Se till att alla tvättmedelsrester är borta från den övre och nedre delen av urtaget. Använd en liten borste för att rengöra urtaget.

1. Sätt tillbaka tvättmedelslådan i sitt läge och stäng den. Kör sköljprogrammet utan någon tvätt i maskinen.

13.7 Rengöra tömningspumpen

WARNING!

Koppla bort produkten från eluttaget.

i Kontrollera regelbundet tömningspumpsfiltret och se till att det är rent.

Rengör tömningspumpen om:

• Maskinen inte tömmer ut vattnet.
  • Trumman inte snurrar.
• Produkten avger ett ovanligt ljud p.g.a. att tömningspumpen är blockerad.
  • Displayen visar larmkoden .E20

WARNING!

• Ta inte bort filtret medan produkten är igång.
- Rengör inte pumpen om vattnet i produkten är hett. Vänta tills vattnet har svalnat

Gör enligt följande för att rengöra pumpen:

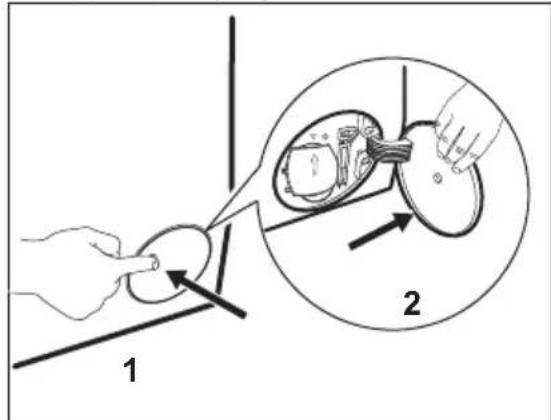

1. Öppna pumpskyddet.

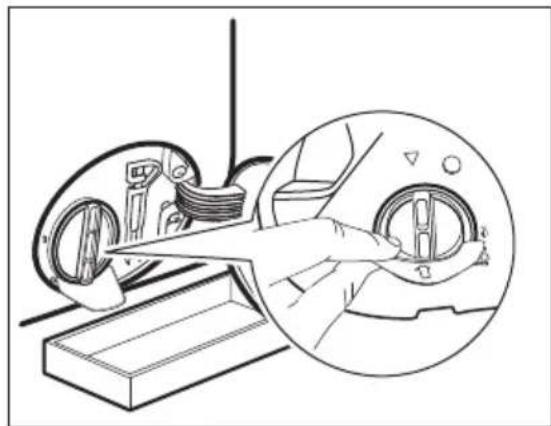

1. Placera en lämplig skål under tömningspumpsavsloppet för att samla upp det vatten som rinner ut.

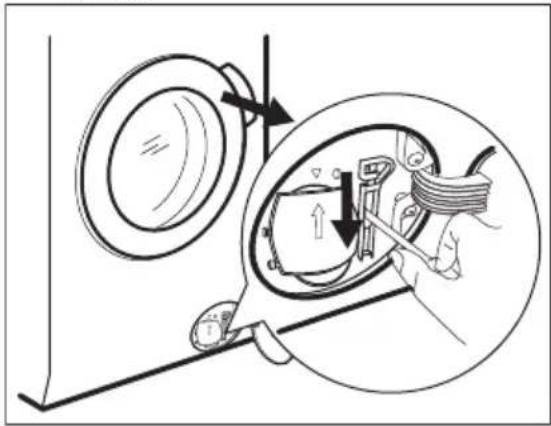

2. Öppna rännan nedåt. Ha alltid en trasa till hands för att torka upp eventuellt vattenspill när du tar bort filtret.

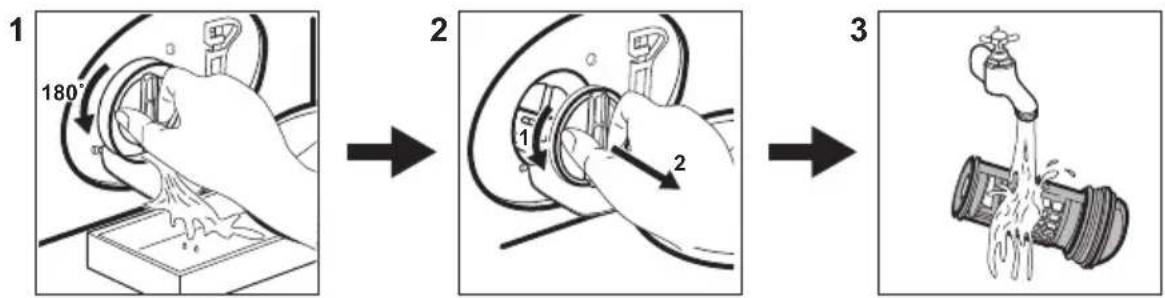

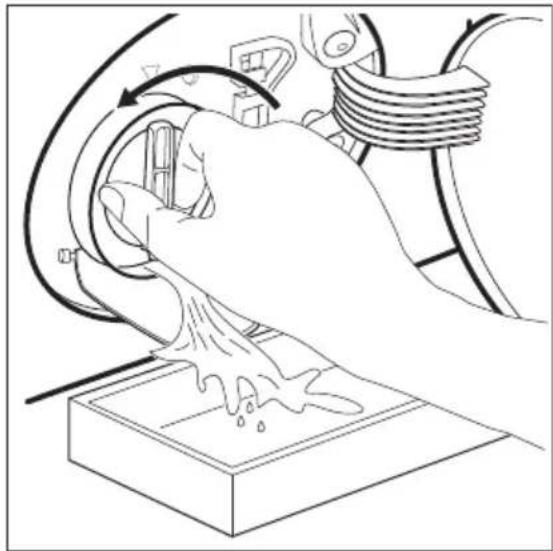

1. Vrid filtret 180 grader i moturs riktning för att öppna det, utan att ta bort det. Låt vattnet rinna ut.

1. När skålen är full av vatten, vrid för att sätta tillbaka filtret och tömma behållaren.
2. Upprepa steg 4 och 5 tills vattnet slutar rinna.

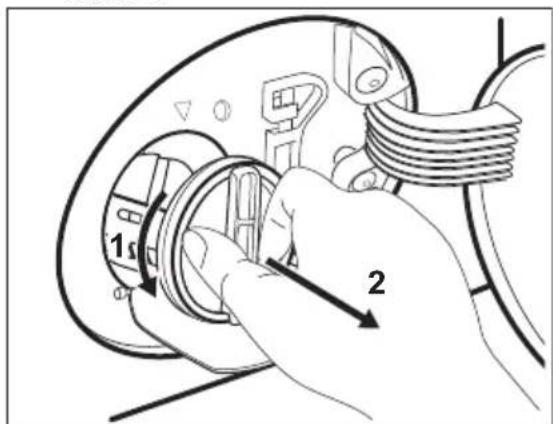

3. Ta bort filtret genom att vrida det moturs.

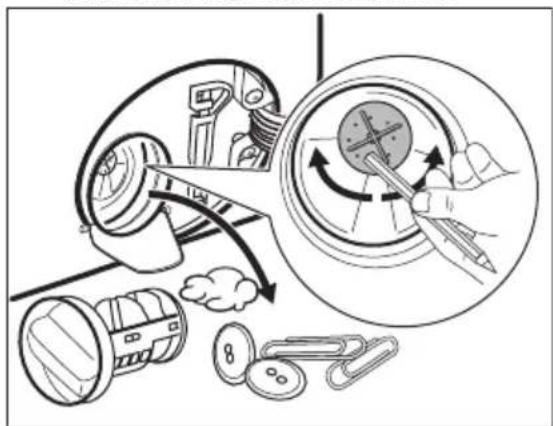

1. Avlägsna ludd och partiklar från filterinsatsen om så behövs.
2. Se till att pumphjulet roterar. Om det inte roterar ska du kontakta vårt auktoriserade servicecenter.

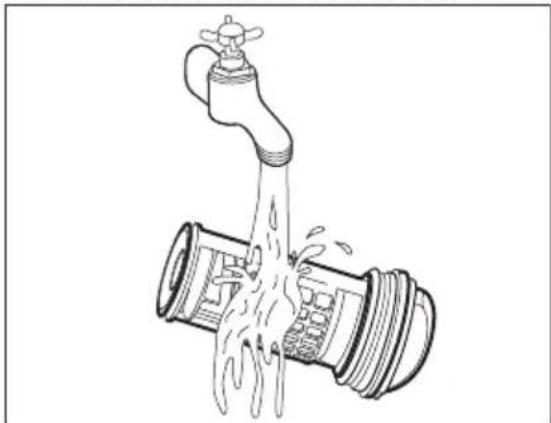

1. Skölj filtret under vattenkranen.

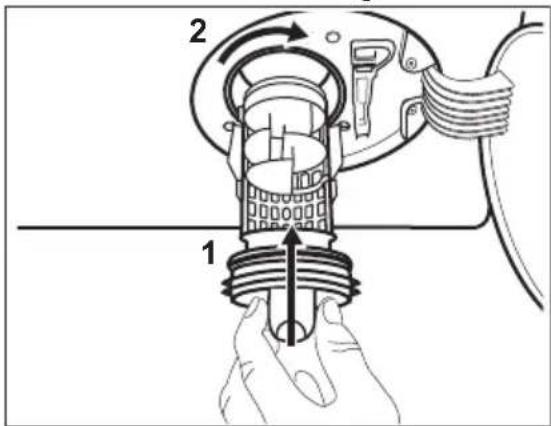

1. Sätt tillbaka filtret i styrskenorna genom att vrida det medsols. Var noga med att dra åt filtret ordentligt för att förhindra läckage.

När vattnet tappas ut med nödtömningsproceduren måste tömningssystemet aktiveras igen:

a. Häll 2 liter vatten i tvättmedelsfacket för huvudtvätt.
b. Starta programmet för att tömma ut vattnet.

13.8 Rengöring av tilloppsslangen och ventilfiltret

Vi rekommenderar att man rengör både filtret till tilloppslangen och ventilen med jämna mellanrum för att avlägsna ansamlingar:

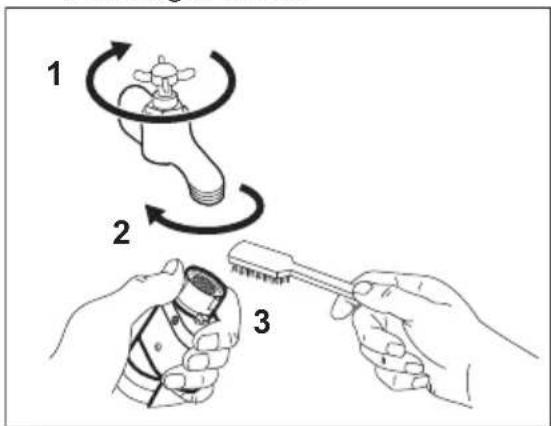

1. Ta bort tilloppslangen från kranen och rengör filtret.

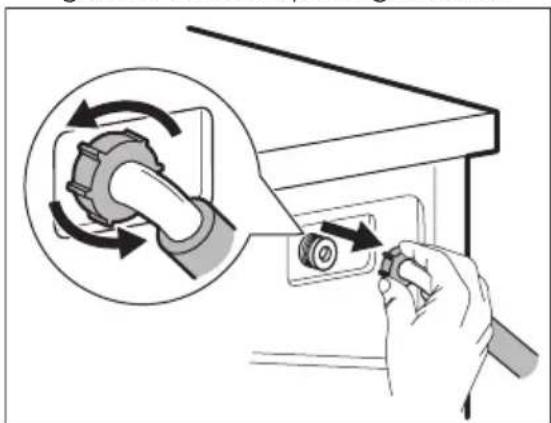

1. Ta bort tilloppsslagen från produkten genom att lossa på ringmuttern.

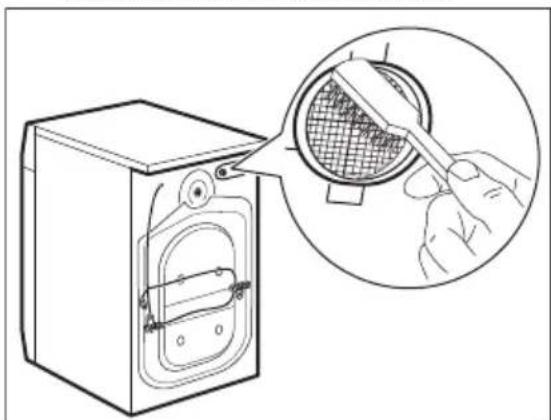

1. Rengör ventilfiltret på produktens baksida med en tandborste.

1. När du sätter tillbaka slangen på produkten ska den vridas från vänster till höger (inte i vertikalt läge)

beroende på hur din vattenkran är placerad.

13.9 Nödtömning

Om maskinen inte töms på vatten kan man köra samma procedur som beskrivs i paragrafen "Rengör tömningspumpen". Rengör pumpen vid behov.

När vattnet tappas ut med nödtömningsproceduren måste tömningssystemet aktiveras igen:

1. Häll 2 liter vatten i tvättmedelsfacket för huvudtvätt.

2. Starta programmet för att tömma ut vattnet.

13.10 Åtgärder vid frysrisk

Om produkten är installerad på en plats där temperaturen kan sjunka till 0 °C eller lägre, ta bort det kvarvarande vattnet i tilloppsslangen och tömningspumpen.

1. Koppla bort produkten från eluttaget.

2. Stäng vattenkranen.

3. Placera tilloppsslangens båda ändar i en behållare och låt vattnet rinna ur slangen.

4. Töm tömningspumpen. Se nödtömningsproceduren.

5. När tömningspumpen är tom, sätt tillbaka tilloppsslangen igen.

WARNING!

Se till att temperaturen är över 0 °C innan du använder produkten igen.

Tillverkaren har inget ansvar för de skador som orsakas av låga temperaturer.

14. FELSÖKNING

WARNING!

Se säkerhetsavsnitten.

14.1 Inledning

Produkten startar inte eller stannar under drift.

Prova först att hitta en lösning på problemet (se tabellen). Kontakta auktoriserat servicecenter om problemet fortsätter.

Vid mer omfattande problem hörs den akustiska signalen, displayen visar en larmkod och Start/Paus -knappen blinkar kontinuerligt:

• -Produkten fylls inte med vatten ordentligt.
  Slå på produkten igen genom att trycka på Start/Paus -knappen. Efter 5 sekunder låses luckan.
• -Produkten tömmer inte ut vattnet.
• E40 - Produktens lucka är öppen eller är inte ordentligt stängd. Kontrollera luckan!

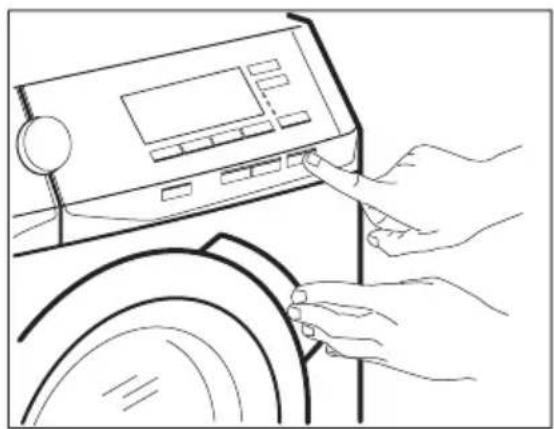

Om maskinen har för mycket tvätt i trumman, ta bort en del plagg och/ eller tryck in luckan och tryck på Start/Paus - knappen samtidigt tills

indikatorn för -slutar blinka (se bilden nedan).

• EHO - Strömförsörjningen är instabil. Vänta tills nätspänningen är stabil.
• Ingen kommunikation mellan produktens elektriska element. Stäng av den och sätt på den igen. Programmet avslutades inte ordentligt eller stoppades för tidigt. Om larmkoden visas igen, kontakta ett auktoriserat servicecenter.
• EFO - Översvämningsskyddet är aktiverat. Koppla från produkten och stäng vattenkranen. Kontakta auktoriserat servicecenter.

WARNING!

Stäng av produkten innan du gör någon kontroll.

14.2 Möjliga fel

Problem Möjlig lösning

Programmet startar inte.

• Se till att stickkontakten sitter ordentligt i eluttaget.
• Se till att luckan är stängd.
• Kontrollera att det inte finns en skadad säkring i säkringsdosan.
• Säkerställ att Start/Paus inte har vidrörts.
• Om fördröjd start är inställd avbryter du inställningen eller väntar tills nedräkningen är slut.
• Avaktivera Barnlås-funktionen om den är på.

Problem Möjlig lösning
Produkten fylls inte med vatten.	Kontrollera att vattenkranen är öppen.Kontrollera att trycket i vattentillförseln inte är för lågt. Kontakta kommunen för denna information.Kontrollera att vattenkranen inte är igensatt.Kontrollera att tilloppsslangen inte är böjd, skadad eller snodd.Kontrollera att tilloppsslangen har anslutits korrekt.Kontrollera att filtret i tilloppsslangen och filtret i ventilen inte är igensatta. Se "Underhåll och rengöring".
Produkten fylls med vatten och töms omedelbart	Kontrollera att tömningsslangen är ställd i rätt läge. Slangen kan vara för lågt ställd. Se "Installationsanvisningar".
Maskinen tömmer inte ut vattnet.	Kontrollera att vattenlåset inte är igensatt.Kontrollera att tömningsslangen inte är böjd eller snodd.Kontrollera att tömningsfiltret inte är igensatt. Rengör filtret vid behov. Se "Underhåll och rengöring".Kontrollera att tömningsslangen har anslutits korrekt.Ställ in tömningsprogrammet om du ställer in ett program utan tömning.Ställ in tömningsprogrammet om du väljer en funktion som slutar med vatten i trumman.
Centrifugeringsfasen fungerar inte eller tvättprogrammet varar längre än normalt.	Ställ in centrifugeringsprogrammet.Kontrollera att tömningsfiltret inte är igensatt. Rengör filtret vid behov. Se "Underhåll och rengöring".Justera plaggen manuellt i trumman och starta centrifugeringsfasen igen. Detta problem kan orsakas av obalans.
Det är vatten på golvet.	Kontrollera att kopplingarna i vattenslangarna är täta och att inget vattenläckage förekommer.Kontrollera att tilloppsslangen och tömningsslangen inte är skadade.Kontrollera att du använder rätt tvättmedel och rätt mängd tvättmedel.
Du kan inte öppna luckan på produkten.	Se till att du har valt ett tvättprogram som avslutas med vatten i trumman.Kontrollera att tvättprogrammet är klart.Ställ in tömnings- eller centrifugeringsprogrammet om det finns vatten i trumman.Se till att produkten får elektrisk ström.Detta problem kan orsakas av att produkten är trasig. Kontakta auktoriserat servicecenter.Om du måste öppna luckan, läs noga "Nödöppning av luckan".
Produkten avger ett konstigt ljud och vibrerar.	Kontrollera att produkten står i våg. Se "Installationsanvisningar".Kontrollera att förpackningen och/eller transportbultarna är borttagna. Se "Installationsanvisningar".Fyll på mer tvätt i trumman. För liten tvättmängd.
Programtiden ökar eller minskar under program-mets förloppstid.	ProSense-funktionen kan anpassa programtiden efter typ av och mängd tvätt. Se avsnittet "ProSense detektion av tvättmängd" i avsnittet "Daglig användning".
Tvättresultaten är inte till-fredsställande.	Öka mängden tvättmedel eller använd ett annat tvättmedel.Använd specialprodukter för att ta bort svåra fläckar innan du tvättar tvätten.Kontrollera att du ställer in rätt temperatur.Minska tvättmängden.
För mycket skum i tvätt-rumman under tvättprogrammet.	Minska mängden tvättmedel.
Det finns tvättmedelsres-ter i tvättmedelsfacket ef-ter tvätt.	Se till att spaken är i rätt läge (UP för pulvertvättmedel - DOWN för flytande tvättmedel).Se till att du har använt tvättmedelsfacket i enlighet med instruktionerna i den här användarmanualen.

Sätt på maskinen efter kontrollen. Programmet fortsätter från den punkt där det avbröts. Kontakta auktoriserat servicecenter om problemet uppstår igen. Om andra larmkoder visas på displayen. Stäng av och sätt på produkten. Kontakta auktoriserat servicecenter om problemet fortsätter.

14.3 Nödöppning av luckan

Produktens lucka förblir stängd vid strömavbrott eller produktfel.

Tvättprogrammet fortsätter när strömmen återställs. Om luckan förblir läst vid fel kan den öppnas med nödupplåsningsfunktionen.

Innan luckan öppnas:

FÖRSIKTIGHET!

Risk för brännskador föreligger! Kontrollera att vattentemperaturen och tvätten inte är varm. Om så behövs, vänta tills de svalnat.

FÖRSIKTIGHET!

Risk för personskador föreligger! Kontrollera att trumman inte snurrar. Om så behövs, vänta tills trumman slutat snurra.

Kontrollera att vattennivån i trumman inte är för hög. om så behövs, fortsätt med nödtömning vid behov (se "Nödtömning" i avsnittet "Skötsel och rengöring").

Gör enligt följande för att öppna luckan:

1. Tryck på knappen På/Av för att stänga av produkten.
2. Koppla bort produkten från eluttaget.

3. Öppna filterluckan.

4. Dra nödlåsningsavtryckaren nedåt en gång. Dra den nedåt igen, håll den tätt intill, och öppna under tiden luckan.

5. Ta ut tvätten och stäng sedan produktens lucka.

6. Stäng filterluckan.

Angivna värden har erhållits i laboratorieförhållanden med relevanta standarder. Olika orsaker kan ändra uppgifterna: mängden och typen av tvätt samt omgivningstemperatur. Vattentryck, matarspänningen och temperaturen på inloppsvattnet kan också påverka tvättprogrammets varaktighet.

Tekniska specifikationer kan ändras utan föregående meddelande för att förbättra kvaliteten på produkten.

i Under själva tvättprogrammen kan Prosense-tekniken variera tvättiden och förbrukningsvärdena. Mer information finns i avsnittet "Prosense-viktberäkning i avsnittet "Daglig användning".

Program Tvätt-	mängd(kg)	Energiför-brukning(kWh)	Vattenför-brukning(liter)	Ungefär-lig pro-gramtid(minuter)	Återstå-ende fukt(%)1)
Bomull 60 °C 8 1.30 80 220 52
Bomull 40 °C 8 1.20 80 210 52
Syntet 40 °C 3 0.80 60 140 35
Fintvätt 40 °C 3 0.60 60 120 35
Ylle/Siden 30 °C 1.5 0.30 60 75 30
Standardprogram vit-/kulörtvätt
Standard 60 °C Vit-/Kulörtvätt		8 0.70 54 230 52
Standard 60 °C Vit-/Kulörtvätt		4 0.50 41 230 52
Standard 40 °C Vit-/Kulörtvätt		4 0.50 42 230 52
1)När centrifugeringen är klar.
Av-läge (W) 0.30
Lämnat på-läge (W) 0.30
Informationen i tabellen ovan är i enlighet med EU-kommissionens förordning 1015/2010 om genomförande av direktiv 2009/125/EC.

16. TEKNISKA DATA

Dimension Bredd/Höjd/Djup/Totallängd		600 mm/ 850 mm/ 571 mm/ 600 mm
Elektrisk anslutning Nätspänning		230 V
	Total effekt	2200 W
	Säkring	10 A
	Frekvens	50 Hz
Skyddsnivån mot intrång av fasta partiklar och fukt säkerställs av skyddslocket, förutom där lågspänningsutrustningen inte har något skydd mot fukt		IPX4
Vattentryck Min		0,5 bar (0,05 MPa)
	Max	8 bar (0,8 MPa)
Vattentillförsel 1)		Kallt vatten
Max. tvättmängd Vit/Kulörtvätt 8 kg
Energiklass A+++
Centrifugeringshastighet	Max. centrifugeringshas-tighet	1351 rpm

1) Anslut tilloppsslangen till en vattenkran med 3/4" rörgänga.

17. SNABBGUIDE

17.1 Daglig användning

• Sätt i stickkontakten i eluttaget.
- Öppna vattenkranen.
- Tryck på På/Av -knappen för att sätta produkten på (1).
- Vrid programvredet för att ställa in önskat program (2).
• Ställ in önskade funktioner med respektive touch-knappar (3).
- Lägg in tvätten i trumman, ett plagg åt gången utan att överskrida maximal tvättmängd. Stäng luckan och kontrollera att inget plagg har fastnat mellan tätningen och luckan.

• Häll tvättmedlet och andra medel i sina respektive fack.
• För att starta programmet, tryck på Start/Paus -knappen (4).
• Produkten startar.
• När programmet är slut ska tvätten tas ut.
• Tryck på På/Av -knappen för att stänga av produkten.

17.2 Rengöra tömningspumpens filter

Rengör filtret regelbundet och särskilt om larmkod vises på displayen.

17.3 Program

Program	Stoppa in i maskinen	Produktbeskrivning
Bomull	8 kg Vit och färgad bomull.
Bomull	8 kg	Vit och färgad bomull. Standardprogram för energimärkningens förbrukningsvärden.
Syntet	3 kg Syntetplagg eller blandade material.
Fintvätt	3 kg Ömtåliga material som akryl, viskos, polyester.
Ylle/Siden	1.5 kg	Maskintvättbar ylle, handtvättbar ylle och fint-vätt.
Ånga	1.5 kg	Ångprogram för bomulls-, syntet- och ömtåli-ga plagg.
Anti-Allergy	8 kg	Vit bomull. Detta program hjälper till att ta bort bakterier.
20 min. - 3 kg	3 kg	Bomulls- och syntetplagg som är lätt smuts-ade och bara använts en gång.
Outdoor	2.5 kg^1) 1 kg^2)	Moderna sportplagg för utomhusbruk.
Täcken	2.5 kg Lakan, överkast eller täcke för enkelsäng.
Sportkläder	4 kg Sportkläder.

1) Programöversikt.
2) Tvättprogram och program för vattentäta material.

18. PRODUKTINFORMATIONSBLAD MED HÄNVISNING TILL E.U. REGEL 1369/2017

Produktinformationsblad

Varumärke HUSQVARNA

Modell QW147383, PNC914550098

Nominell kapacitet uttryckt i kg 8

Energieffektivitetsklass A+++

Energiförbrukning i kWh per år, baserad på 220 standardtvättcykler för bomullsprogram 60 °C och 40 °C med fulloch halv maskin, och förbrukning enligt lägeffektlägena.Den faktiska energiförbrukningen kommer att bero påhur maskinen används.	137.0
Energiförbrukningen för standardprogram bomull 60 °Cvid full maskin i kWh	0.70
Energiförbrukningen för standardprogram bomull 60 °Cvid halv maskin i kWh	0.50
Energiförbrukningen för standardprogram bomull 40 °Cvid halv maskin i kWh	0.50
Effektförbrukning vid frånläge i W 0.30
Effektförbrukning vid viloläge i W 0.30
Vattenförbrukning i liter per år, baserad på 220 standardtvättcykler för bomullsprogram 60 °C och 40 °C med fulloch halv maskin. Den faktiska vattenförbrukningen kom-mer att bero på hur maskinen används.	10999
Centrifugeringseffektivitetsklass på en skala från G (minsteffektiv) till A (effektivast)	B
Högsta centrifugeringshastighet i rpm 1351
Restfukthalt i % 52
Standardprogrammet bomull 60 °C och standardpro-grammet bomull 40 °C är de standardtvättprogram sominformationen på etiketten och informationsbladet hänförsig till, att dessa program är avsedda för tvätt av normaltsmutsade bomullstextilier och att de är de effektivasteprogrammen när det gäller kombinerad energi- och vat-tenförbrukning.	-
Programtiden för standardprogram bomull 60 °C med fullmaskin, uttryckt i minuter.	230
Programtiden för standardprogram bomull 60 °C medhalv maskin, uttryckt i minuter.	230
Programtiden för standardprogram bomull 40 °C medhalv maskin, uttryckt i minuter.	230
Vilolägets varaktighet, uttryckt i minuter 5
Luftburet akustiskt buller under tvättfasen, uttryckt i db(A) 51
Luftburet akustiskt buller under centrifugeringsfasen, ut-tryckt i db(A)	75
Inbyggd maskin J/N Nej

Informationen i tabellen ovan är i enlighet med EU-kommissionens förordning 1015/2010 om genomförande av direktiv 2009/125/EC.

19. MILJÖSKYDD

Återvinn material med symbolen Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte

produkter märkta med symbolen med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

CE
