BRUKSANVISNING QW1100T HUSQVARNA

Åtgärder vid frysrisk 5

Skrotning 5

Miljöskydd 6

Beskrivning av maskinen 7

Tvättmedelsfacket 7

Kontrollpanel 8

Hur du tvättar 9

Ladda tvätten 9

Dosering av tvättmedel 9

Val av program 10

Valmöjligheter 10

Starta tvättprogrammet 12

Åtgärder under programmets gång ......12

Programtabellen 14

Förbrukningsvärden och tidsåtgång 16

Tvättguide 17

Sortera och förbereda tvätten 17

Lägg i tvätt efter typ av textilfiber 18

Tvättmedel och andra tillsatser 18

Internationella symboler för skötsel av textilier .....19

Underhåll och rengöring 20

Avkalka tvättmaskinen 20

Hölje 20

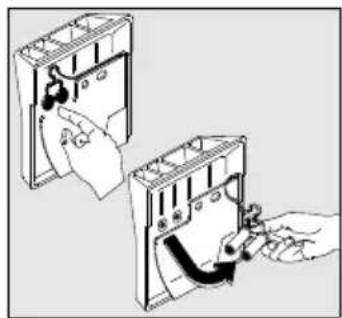

Tvättmedelsfacket 20

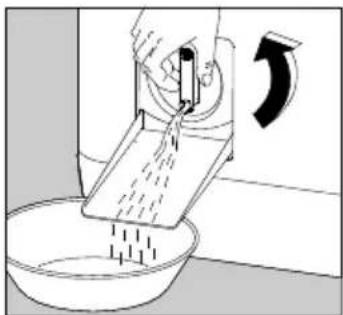

Avloppssil 21

Om tvättmaskinen inte fungerar ....23

Reklamation 26

Service och reservdelar 26

FÖR INSTALLATÖREN ......27

Rekommendationer 27

Tekniska uppgifter 28

Installation 29

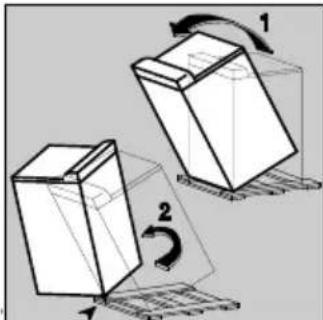

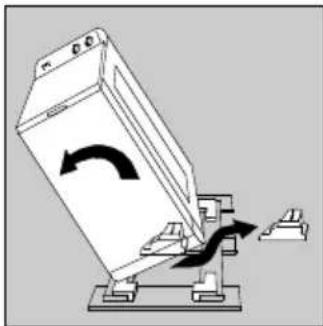

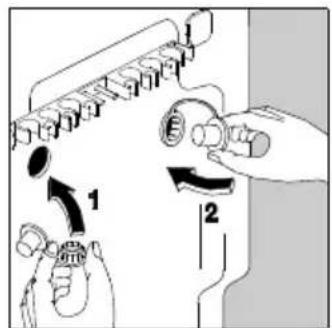

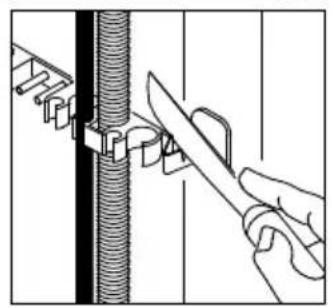

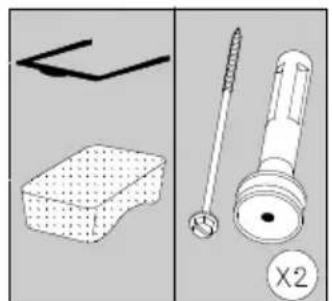

Uppackning 29

Placering 30

Flytta tvättmaskinen 30

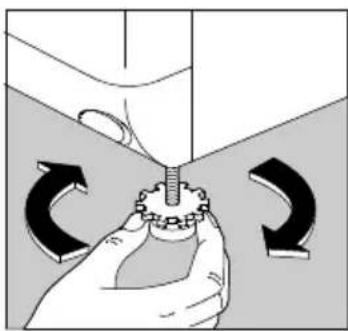

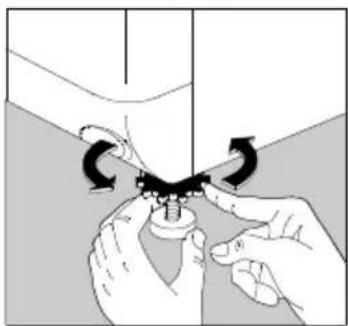

Nivåinställning 31

Vattenanslutning ....31

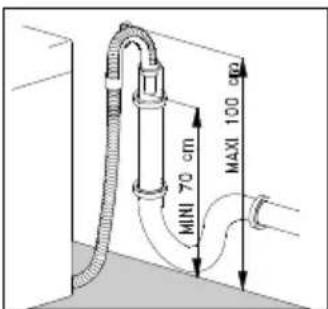

Avloppsanslutning 32

Elektrisk anslutning 32

A. FÖR ANVÄNDAREN

1. REKOMMENDATIONER

Spara bruksanvisningen tillsammans med tvättmaskinen. Se till att bruksanvisningen följer med maskinen om den säljs eller överlåts. Den nya användaren kan ha nytta av informationen och rekommendationerna om tvättmaskinens funktion.

Rekommendationerna har sammanställts för att trygga din och andras säkerhet.

Vi ber dig att noga läsa igenom anvisningarna innan du installerar och använder tvättmaskinen.

1.1. Användning

• Packa om möjligt upp maskinen omedelbart vid leveransen. Kontrollera maskinens yttre skick. Vid eventuella skador bör du göra en skriftlig reservation på leveranssedeln som du också får behålla en kopia av.
• Maskinen har utvecklats för att användas av vuxna. Se till att barn inte rör den eller använder den som leksak.
• Försök inte ändra maskinens egenskaper. Det kan vara farligt.
• Maskinen är avsedd för normalt bruk i hemmet. Den får inte användas i kommersiella eller industriella syften, eller för andra ändamål än den är konstruerad för.
• Dra ut stickkontakten ur vägguttaget och stäng vattenkranen efter användning.
• Tvätta bara textilier som tål tvätt i hushållstvättmaskin. Ta hjälp av anvisningarna på tvättetiketten.
• Tvätta inte plagg med byglar, tyg som inte är fällat eller sönderslitet tyg.
• Töm alla fickor på mynt och skruvar, ta bort säkerhetsnålar, broscher, m.m. före tvätt. Föremålen kan orsaka stora skador om de blir kvar i tvätten.
• Lägg inte tvätt som behandlats med bensin, alkohol, perkloreten m.m. i tvättmaskinen. Brandrisk!
• Vänta tills medlet har avdunstat innan du lägger tvätten i trumman om du använder sådana fläckborttagningsmedel.
• Samla ihop alla små plagg, som till exempel strumpor, skärp m.m., i en liten tygpåse eller ett örngott.

- Använd den mängd tvättmedel som anges i avsnittet "Dosering av tvättmedel".

- Dra alltid ut stickkontakten ur vägguttaget innan du rengör eller underhåller maskinen.

1.2. Åtgärder vid frysrisk

Följande försiktighetsåtgärder bör vidtas om tvättmaskinen utsätts för en temperatur under 0°C:

• Stäng vattenkranen och koppla bort inloppsslangen.
• Placera inlopps- och avloppsslangens ändar i en balja på golvet.
• Välj tömningsprogrammet och kör hela programmet.
• Stäng av maskinen genom att ställa programväljaren i läget "Stopp/Från"* eller trycka på PÅ/AV*-knappen.
• Dra ut stickkontakten ur vägguttaget.
• Skruva fast inloppsslangen och sätt tillbaka avloppsslangen på sin plats.

På så sätt töms vattnet som finns i slangarna och man undviker isbildning som kan orsaka skador på maskinen.

Innan du använder maskinen igen ska du se till att maskinen placeras i ett utrymme där temperaturen överstiger 0°C.

1.3. Skrotning

Alla material som är märkta med symbolen ↗år återvinningsbara. Lämna in dem till en återvinningsstation (kontakta din kommun för närmaste station) för återvinning och återanvändning.

Alla delar som kan utgöra en fara bör göras obrukbara innan du skrotar maskinen; kapa elkabeln jäms med maskinen.

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

1.4. Miljöskydd

För att spara vatten och energi och därmed bidra till miljöskyddet rekommenderar vi dig att iaktta följande anvisningar:

• Fyll maskinen helt, om möjligt, hellre än att tvätta små mängder (se till att inte överbelasta trumman).
• Använd funktionen Förtvätt* eller Blötläggning* endast om tvätten är mycket smutsig.
• Dosera tvättmedlet efter vattnets hårdhetsgrad (se avsnittet "Dosering av tvättmedel"), tvättmängden och hur smutsig tvätten är.

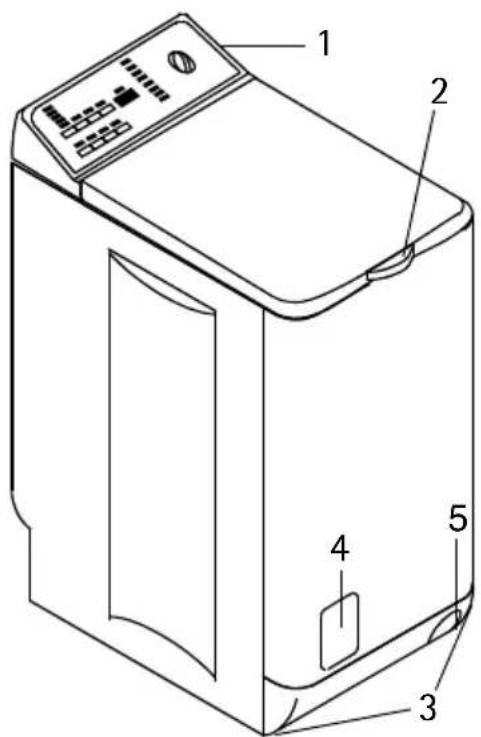

2. BESKRIVNING AV MASKINEN

1 - Kontrollpanel
2 - Handtag för öppning av locket
3 - Fötter för nivåinställning
4 - Lucka till avloppssilen
5 - Handtag för främre hjulet vid förflyttning av maskinen

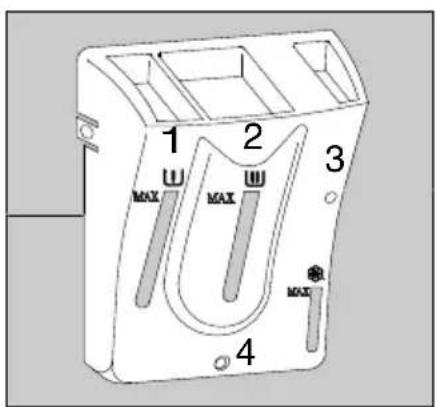

2.1. Tvättmedelsfacket

Symboler

1 - förtvätt

2 - Tvätt 📊

3 - sköljmedel

(får ej överstiga MAX-nivån)

4 - dränering för sköljmedel (om facket överfyllts)

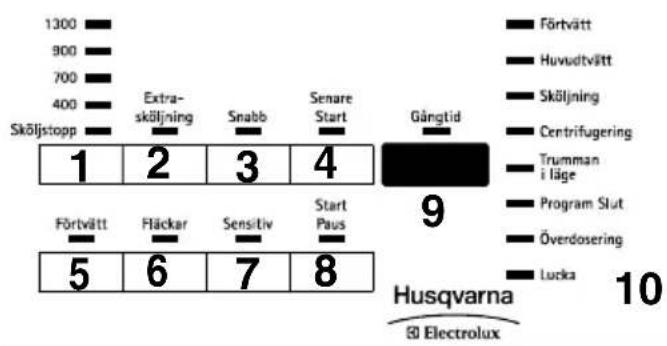

2.2. Kontrollpanel

1 - Knapp "Centrifugering/SKÖLJSTOPP"
2 - Knapp "Extra Sköljning"
3 - Knapp "Snabbtvätt"
4 - Knapp "Senare Start"
5 - Knapp "Förtvätt"
6 - Knapp "Fläckar"
7 - Knapp "Sensitiv"
8 - Knapp "Start/Paus"
9 - Gångtid
10 - Visning av tvättprogrammets förlopp

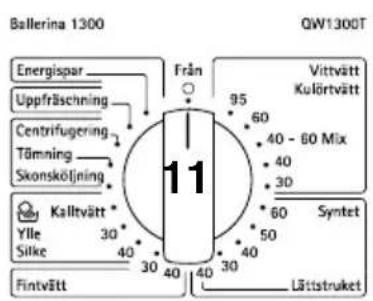

11 - Programväljare

QW 1300 T centrifugering max. 1300 varv/min.

QW 1200 T centrifugering max. 1200 varv/min.

QW 1100 T centrifugering max. 1100 varv/min.

3. HUR DU TVÄTTAR

Innan du använder din tvättmaskin för första gången rekommenderar vi dig att köra ett 90-graders tvättprogam utan tvättgods med tvättmedel för att rengöra maskinen invändigt.

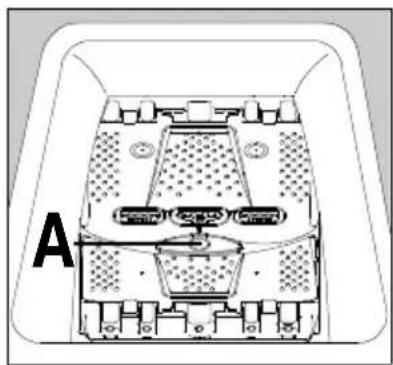

3.1. Ladda tvätten

• Öppna tvättmaskinens lock.
• Öppna trumman genom att trycka på läsknappen A. luckklaffarna hakas av automatiskt.
• Lägg i tvätten, stäng trumluckorna och tvättmaskinens lock.

Observera: Se till att trumluckorna till trumman är ordenligt stängda innan du stänger locket, och att:

• de två klaffarna är fasthakade,
  -att knapp A har kommit ut igen.

3.2. Dosering av tvättmedel

Tvättmaskinen är konstruerad för att spara vatten och tvättmedel, därför kan du minska den dosering som rekomenderas på tvättmedelsförpackningen.

Häll tvättmedelsdoseringen i facken för huvudtvättmedel och för tvättmedel om du valt "förtvätt". Häll eventuellt sköljmedel i facket för sköljmedel.

Se avsnittet "Tvättmedel och andra tillsatser" i tvättguiden om du använder andra typer av tvättmedel.

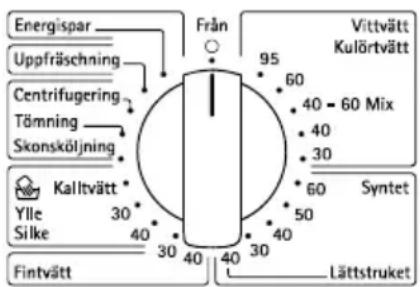

3.3. Val av program

I programtabellen (avsnitt 4) hittar du lämpligt program efter typ av tvätt.

Placera programväljaren på önskat program; de kontrollampor som motsvarar programmets etapper tänds.

Displayen visar det valda programmets beräknade längd (t.ex. 1 timme 10 minuter). Den tidslängd som visas räknas ned automatiskt under tvättcykeln.

3.4. Valmöjligheter

Du kan välja olika tillval efter det att programmet visats och innan knappen "Start/Paus" trycks in.

Tryck på den eller de knappar som önskas. Motsvarande kontrollampor tänds. Om du trycker en gång till släcks kontrollamporna.

När ett tillval inte är möjligt med valt program blinkar motsvarande kontrollampa under några sekunder och meddelandet "Err" visas i displayen (se programtabellen).

3.4.1. Knapp "Extra sköljning"

Med den här knappen kan du förlänga bomulls-, syntet- och fintvätt-programmen med en extra sköljning.

3.4.2. Knapp "Snabbtvätt"

Du kan minska tvättiden med 10 till 60 minuter beroende på valt program genom att trycka på den här knappen.

3.4.3. Knapp "Senare Start"

Den här knappen gör det möjligt att programmera starten till mellan 1 och 23 timmar senare. Välj om hur många timmar du vill att programmet ska starta genom att upprepade gånger trycka på knappen.

3.4.4. Knapp "Förtvätt"

Tvättmaskinen gör en förtvätt på maximalt 30°C.

Vid bomulls- och syntetprogram avslutas förtvätten med en kort centrifugering och vid syntetprogram med att vattnet töms.

3.4.5. Knapp "Fläckar"

För behandling av hårt smutsade eller fläckade plagg med fläcksalt (programmet är förlängt för effektivare fläckborttagning, kan inte väljas med programmet YLLE samt funktionernaSNABBTVÄTT, BLÖTLÄGGNING* eller FÖRTVÄTT).

3.4.6. Knapp "Sensitiv"

Speciell extrafunktion med avsevärt högre sköljjeffekt (extra sköljning) och som är mildare mot textilerna (mindre trumrörelse). Idealt när kläder måste tvättas ofta, t.ex. om du har överkänslig hud.

3.4.7. Knapp «Centrifugering/Sköljstopp»\*

Denna tangent kan användas för att sänka programmets centrifugeringshastighet eller välja funktionen SKÖLJSTOPP.

Max. centrifugeringshastighet bestäms av det valda programmet.

Ändra på centrifugeringshastighet eller välj centrifugeringsstopp (SKÖLJSTOPP) vid behov.

Tryck på tangenten Centrifugeringshastighet/SKÖLJSTOPP flera gånger tills kontrollampan för den önskade hastigheten (eller sköljstoppet) lyser.

När funktionen SKÖLJSTOPP är vald, töms det sista sköljvattnet inte och centrifugeringen genomförs inte.

* beroende på modell

3.5. Starta tvättprogrammet

För att starta programmet trycker du på knappen "start/paus" när du har valt tvättprogram. Motsvarande kontrollampa lyser med fast sken.

Det är normalt att programväljaren inte vrider sig under programmets gång.

Förtvätt
Huvudtvätt
Sköljning
Centrifugering
Trumman i läge
Program Slut
- Overdosering

Kontrollampan för pågående programfas är tänd.

Nedräkningen börjar om du har valt att senarelägga starten. Fönstret "Gångtid" visar antingen programmets längd eller programmerade startfördröjningen.

3.6. Åtgärder under programmets gång

3.6.1. Lägga i mer tvätt

Tryck på knappen "start/paus". Motsvarande kontrollampa blinkar under paustiden. Tryck på samma knapp igen för att fortsätta med programmet.

Det är möjligt att öppna locket när kontrollampan "LUCKA" är tänd. När du har tryckt på knappen "Start/Paus" blinkar kontrollampan "TRUMMAN I LÄGE" för att signalera trummans läge. När trumman har kommit i läge slutar kontrollampan att blinka.

3.6.2. Ändra pågående program

Innan du ändrar ett program som pågår måste tvättmaskinen sättas i pausläge genom att du trycker på knappen "start/paus". Om ändringen inte är möjlig anger displayen "Err" och motsvarande kontrollampa blinkar under några sekunder. Om du trots allt bestämmer dig för att ändra programmet måste du först annullera pågående program (se nedan).

3.6.3. Annullera program

Vrid programväljaren till läget "Stopp/Från" om du vill annullera ett program. Det är möjligt att välja ett nytt program när det föregående har annullerats.

3.6.4. Slut på programmet

Maskinen är försedd med en automatisk säkerhet som gör det omögligt att öppna luckan under pågående program. Programmet slutar automatiskt. "O" visas i informationsfönstret. Ett mekaniskt låsningsljud hörs. Luckan kan öppnas när signallampan LUCKAN tänds.

Programmen avslutas :

• med en centrifugering (gäller samtliga tvättprogram) om du inte valt SKÖLJSTOPP.
• med trumman full med vatten (gäller samtliga tvättprogram) om du valt SKÖLJSTOPP. Du kan då avsluta dessa program antingen med centrifugering eller med en tömning genom att ställa programväljaren i läge FRÅN (O), därefter ställer programväljaren i önskat läge och trycker på START/PAUS.

Vid programslut ställ programväljaren i läge FRÅN ("O"), tvättmaskinen är nu inte längre spänningssatt. Plocka ut tvättgodset. Dra ut stickkontakten och stäng vattenkranen. Kontrollera att trumman är helt tom: eventuella kvarglömda plagg kan annars skadas vid nästä tvätt (krympning) eller färga av sig på andra plagg.

Obs : Låt tvättluckan och trumman stå öppna efter avslutad tvätt för att lufta maskinen.

4. Programtabellen

Tvätt

Typ av tvätt-gods	Trummans max. kapacitet	Temperatur Möjliga tillvalsfunktioner
Vittvätt/Kulörtvätt	5,0 kg 30°C	- 95°CEnergispar*40-60 Mix	SNABBTVÄTT**FÖRTVÄTTFLÄCKAR***SENSITIVEXTRA SKÖLJNING
Syntettvätt	2,5 kg	30°C - 60°C	EXTRA SKÖLJINGSNABBTVÄTTFÖRTVÄTTFLÄCKAR****
Fintvätt	2,5 kg	30°C - 40°C	SNABBTVÄTTFÖRTVÄTTSENSITIV*****EXTRA SKÖLJNING
Lättstruket 1,0 kg 40°C
Ylle/Silke / Handtvätt	1,0 kg Kallt - 40°C		EXTRA SKÖLJNING (bara med Silke 30°C)
Uppfräschning 2,5 kg 30°C

*Programmet VITTVÄTT/KULÖRTVÄTT 60°C är referensprogram för energimärkningen Trummans kapacitet 5,0 kg.
**Kan inte väljas med programmen Energispar och 40-60 Mix och med program FLÄCKAR.
***Kan inte väljas med program vilkas temperatur är under 40°C.
****Kan inte väljas med program vilkas temperatur är under 40°C.
*****Kan inte väljas med LÄTTSTRUKET program.

Separat sköljning

Typ av tvättgods Trummans max.kapacitet	Programväljare
Vittvätt/kulörtvätt 5,0 kg
Syntet 2,5 kg
Fintvätt 2,5 kg
Ylle/Silke/Handtvätt 1,0 kg

Separat centrifugering

Typ av tvättgods Trummans max.kapacitet	Programväljare
Vittvätt/kulörtvätt 5,0 kg
Syntet 2,5 kg
Fintvätt 2,5 kg
Ylle/Silke/Handtvätt 1,0 kg

5. Förbrukningsvärden och tidsåtgång

Följande programvärden har erhållits under testförhållanden. För hushållsbruk är de riktgivande.

Program Tvätt-	mängd	Ungefärlig förbrukning
		Liter kWh		Varaktighet
Vit-/Kulörtvätt 95°C	5,0 59		2,00	Sedisplayen (uppgifterna kan ändras beroende på använd- nings-förhällanden)
Energispar* 60°C		42	0,95
Vit-/Kulörtvätt 40°C		55	0,70
Strykfritt 60°C	5,0 52		1,10
Strykfritt 40°C		52	0,60
Fintvätt 40°C 5,0 53 0,55
Lattstruket 40°C 2,5 60 0,60
Ylle/Silke/Handtvätt 40°C 2,5 50 0,40
Uppfräschning 30°C 2,5 40 0,30

* Obs: Programinställning enligt EN 60 456 –testen. Förbrukning kan variera beroende på vattentryck, vattenhärdhet, temperatur av tilloppsvatten samt på rumsluftens temperatur, tvättgodsets typ, tvättmängd, tvättmedel, variationer i nätspänning och på tillvalsfunktioner.

Förtvätt i programmen vittvät/kulörtvätt och syntet tar circa 20 minuter.

6. TVÄTTGUIDE

6.1. Sortera och förbereda tvätten

- Sortera tvätten efter typ och skötselråd (se avsnitt 5.4: Internationella symboler för skötsel av textilier) - slitstarka material som tål kraftfull bearbetning och centrifugering tvättas i normal tvätt; ömtåliga material som bör hanteras varsamt tvättas i fintvätt. Välj ett program och en temperatur som passar den ömtåligaste fibern vid blandad tvätt, dvs. om plagg med olika fibrer tvättas tillsammans.

- Tvätta vittvätt och kulörtvätt separat. Annars kommer den vita tvätten att färgas eller få en gråaktig nyans.

- Nya kulörta kläder har ofta ett färgöverskott. Tvätta helst sådana plagg separat första gången. Följ tvättrådet "tvätta separat " och "tvätta separat flera gånger".

- Töm fickorna och lukra upp tvätten.

- Ta bort knappar som sitter löst, nälar och spännen. Stäng blixtlås, knyt snörband och remmar.

- Vänd ut och in på textilier med flera lager (sovsäckar, anoraker etc.), trikåvaror, ylleplagg och textilier med påsydda utsmyckningar.

- Tvätta ömtåliga små plagg (strumpor, strumpbyxor, bh:ar m.m.) i en tvättpåse.

- Gardiner bör hanteras särskilt försiktigt. Ta bort krokar och lägg tyllgardiner i ett nät eller en påse.

6.2. Lägg i tvätt efter typ av textilfiber

Mängden tvätt som läggs i trumman får inte överstiga tvättmaskinens maximala kapacitet. Kapaciteten kan variera i förhållande till typ av material. Minska tvättmängden om tvätten är mycket smutsig eller består av frottétyger.

Alla textilier upptar inte samma volym och har inte samma vattenuppsugningsförmåga. Det är därför trumman, i allmänhet, kan fyllas

• helt, men utan att tvätten packas, med bomull, lin och halvlinne,
• till hälften med behandlad bomull och syntetfibrer,
• till en tredjedel med mycket ömtåliga textilier som tyllgardiner och ylleplagg.

För blandad tvätt ska hänsyn tas till den ömtåligaste fibern när trumman fylls.

6.3. Tvättmedel och andra tillsatser

Använd bara tvättmedel och tillsatser som är avsedda för att användas i hushållstvättmaskin. Läs tillverkarens rekommendationer och uppmärksamma avsnitten 2.1 och 3.2.

Tvättmedel i pulverform kan användas utan förbehåll. Flytande tvättmedel kan hållas antingen i en doseringsboll som placeras direkt i trumman, eller i tvättfacket under förutsättning att tvättmaskinen sätts igång omedelbart. Tvättmedel i tablettform eller i doser måste placeras i facket för huvudtvättmedel.

Vilken mängd tvättmedel som behövs beror på tvättmängden, vattnets hårdhetsgrad och hur smutsig tvätten är.

Om vattnet är mjukt kan doseringen minskas något. Om vattnet är kalkhaltigt (användning av ett avkalkningsmedel rekommenderas) eller om tvätten är mycket smutsig eller fläckig kan doseringen ökas något.

Du kan få information om vattnets hårdhetsgrad genom att kontakta kommunen där du bor.

6.4. Internationella symboler för skötsel av textilier

NORMAL TVÄTT	95	80	40	30
	Tvätt vid 95°C	Tvätt vid 60°C	Tvätt vid 40°C	Tvätt vid 30°C	Handtvätt	Ej vatentvätt
FINTVÄTT			40
STRYKNING	Hög temperatur (högst 200°C)		Melantemperatur (högst 150°C)		Läg temperatur (högst 100°C)	Ej strykning
KEMTVÄTT	Kemtvätt (alle varriga kemtvät tvåtskor kan användas)		Kemtvätt (alle kemtvätivåtskor utom perkcreten)		Täl ej starkare kemtvät tvåtska än tvättnatta el-ior fluorkövåten	Ej kemtvätt
TORKNING	Plantorkning	Dropptorkning	Hängtorkning		Torkitumling	Ej torktiumling

STRYKNING	Hög temperatur (högst 200°C)	Melantemperatur (högst 150°C)	Låg temperatur (högst 100°C)	Ej strykning

	A	P	F
KEMTVÄTT	Kemtvätt(alla variga kemtvät tvätskor kan användas)	Kemtvätt(alla kemtvät tvätskor utom perikicroten)	Täl ej starkare kemtvät tvätska än tvättnetta el-ler fluorkalvåten	Ej kemtvätt

				Normal temperature
				Lig Temperature
TORKNING	Plantorkning	Droptorkning	Hängtorkning	Torktumling	Ej toktumling

7. UNDERHÅLL OCH RENGÖRING

Dra alltid ut kontakten ur vägguttaget innan du rengör maskinen. Eller skruva ur säkringen (proppen) ur elcentralen.

7.1. Avkalka tvättmaskinen

Det är i allmänhet inte nödvändigt att avkalka maskinen om tvättmedlet doseras rätt.

Om en avkalkning ändå är nödvändig bör du använda ett avkalkningsmedel som inte är frätande och som passar för tvättmaskiner. Sådana avkalkningsmedel finns att köpa i handeln. Följ anvisningarna för dosering och avkalkningsfrekvens på förpackningen.

7.2. Hölje

Rengör tvättmaskinen utvändigt med ljummet vatten och ett milt rengöringsmedel. Använd inte alkohol, lösningsmedel eller liknande produkter.

7.3. Tvättmedelsfacket

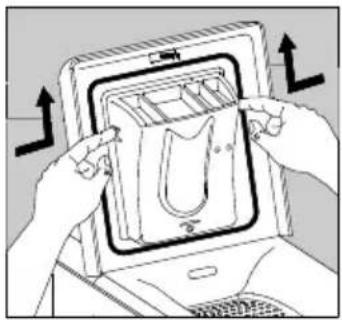

Demontering:

Tryck in spärrarna på sidorna på tvättmedelsfacket och skjut det uppåt.

Rengör under rinnande vatten och en borste eller en urvriden trasa. Kontrollera att hävertrören på baksidan av tvättmedelsfacket inte är tilltäpptta.

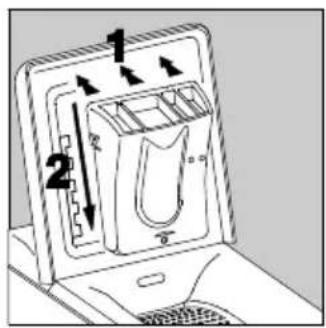

Montering :

För tillbaka tvättmedelsfacket längs spåren tills det sitter fast.

7.4. Avloppssil

Rengör avloppssilen längst ned på maskinen regelbundet. Kontrollampan "Avloppssil" ^* tänds när det är stopp i silen. Då bör den rengöras omedelbart. Den bör rengöras efter varje tvätt om du tvättar plagg som luddar mycket.

- Öppna luckan med en skruvmejsel eller liknande :

• Töm ut överskottsvattnet:

Placera ett kärl under luckan. Vrid locket motsols till vertikalt läge så att överskottsvattnet kan rinna ut.

Skruva ut silen och ta bort den. Rengör den noga under rinnande vatten. Sätt tillbaka och skruva fast den medurs.

Stäng luckan efter att du rengjort filtret. Av säkerhetsskäl skall den vara stängd när maskinen används.

8. OM TVÄTTMASKINEN INTE FUNGERAR

Din tvättmaskin har kontrollerats många gånger under tillverkningen. Kontrollera i följande avsnitt om maskinen ändå inte fungerar normalt, innan du ringer kundtjänst.

Typ av fel Orsaker
Tvättmaskinen startar inte eller fylls inte med vatten:	• stickkontakten sitter inte ordentligt i vägguttaget, den elektriska installationen fungerar inte;• tvättmaskinens lock eller trumluckor är inte ordentligt stängda;• programmets start har inte aktiverats;• strömavbrott;• vattenavbrott;• vattenkranen är stängd;• inloppsslangen är tilltäppt.
Maskinen töms på vatten: • avloppsslangens pip sitter för lågt (se installationsavnittet).
Tvättmaskinen centrifugerar inte eller töms inte:	• avloppsslangen är tilltäppt eller vikt;• det är stopp i avloppssilen;• säkerhetsanordningen för obalans har aktiverats: tvätten är ojämnt fördelad i trumman;• programmet "Tömning" eller "sköljstopp" har aktiverats;• avloppsslangens pip är felplacerad.
Vatten rinner ut på golvet: • för	mycket tvättmedel kan ge överskumning;• tvättmedlet passar inte för maskintvätt;• avloppsslangens pip sitter inte ordentligt fast;• avloppssilen har inte satts tillbaka;• inloppsslangen är otät.
Tvättresultatet är inte tillfredsställande:	• tvättmedlet passar inte för maskintvätt;• för mycket tvätt i trumman;• fel tvättprogram;• inte tillräckligt med tvättmedel.
Maskinen vibrerar och bullrar:	• alla transportsäkringar har inte tagits bort (se uppackningsavsnittet);• maskinen står inte plant och stadigt;• maskinen står för nära väggen eller möbler;• tvätten är ojämnt fördelad i trumman;• för lite tvätt.
Tvättcykeln är alldeles för lång:	• inloppsslangen är tilltäppt;• vatten- eller elavbrott;• motorns termiska säkerhetsanordning har aktiverats;• inloppsvattnet är kallare än normalt;• säkerhetssystemet för skumning har aktiverats (för mycket tvättmedel) och tvättmaskinen tömmer ut skummet;• säkerhetsanordningen för obalans har aktiverats: en extra etapp har lagts till för att fördela tvätten bättre i trumman.
Tvättmaskinen stannar under en tvättcykel:	• bristfälligt vattenintag eller elförsörjning;• maskinen har ställts in på sköljstopp.• trumluckorna har öppnats.
Locket öppnas inte under en pågående cykel:	• kontrollampan för "LUCKA" är släckt;• vattentemperatur är för hög;• luckan kan öppnas efter 1-2 min. programmets slut***.
Kontrollampan "TRUMMA I LÄGE" tänds inte i slutet av cykeln:	trumman har inte kunnat stanna i högläge på grund av ihållande obalans. Vänd trumman manuellt.
Felkoden E40 visas i displayen. Kontrollampan "Slut" * blinkar 4 gånger** :	locket är inte ordentligt stängt.
Felkoden E20 visas i displayen. Kontrollampan "Slut"* blinkar 2 gånger** :	det är stopp i avloppssilen;avloppsslangen är tilltäppt eller vikt;avloppsslangen sitter för högt (se "Installation"),det är stopp i avloppspumpen;det är stopp i installationens avloppssystem.
Felkoden E10 visas i displayen. Kontrollampan "Slut"* blinkar gång** :	vattenkranen är stängd;vattenavbrott.
Felkoden EA0 visas i displayen. Kontrollampan "Slut"* blinkar 10 gånger** :	trumluckorna har öppnats.
Kontrollampan "Avloppssil****" tänds:	det är stopp i avloppssilen.
Sköljmedel eller klorblekningsmedel*** rinner ut genom dräneringshålet på tvättmedelsfacket:	du har fyllt på för mycket;det är stopp i hävertledningarna på baksidan av tvättmedelsfacket.

*. Tryck på knappen "Start/Paus" efter att ha avhjälpt eventuella fel så att det avbrutna programmet börjar om.
**. Beroende på model, några akustiska signaler kan höras.
***. Beroende på modell.

9. REKLAMATION

Vid försäljning till konsument i Sverige gäller den svenska konsumentlagstiftningen.

Kom ihåg att spara kvittot för eventuell reklamation.

Konsumentkontakt

- Har du frågor angående produktens funktion eller användning ber vi dig att kontakta vår konsumentkontakt på tel. [phone] eller via e-mail på vår hemsida www.husqvarna.se

10. SERVICE OCH RESERVDELAR

Vill du beställa service, installation eller reservdelar ber vi dig kontakta Electrolux Service på tel [phone] eller via vår hemsida på www.husqvarna.se. Du kan även söka hjälp via din återförsäljare.

Adressen till din närmaste servicestation finner du via www.husqvarna.se eller Gula Sidorna under rubrik Hushållsutrustning, vitvaror – service

Innan du beställer service, kontrollera först om du kan avhjälpa felet själv. Här i bruksanvisningen finns en tabell, som beskriver enklare fel och hur man kan åtgärda dem. Observera, elektriska fel skall alltid åtgärdas av certifierad elektriker.

Innan du kontaktar service, skriv upp följande enligt dataskylten:

Modellbeteckning ....

Produktnummer

Serienummer

Inköpsdatum

Hur och när uppträder felet ?

B. FÖR INSTALLATÖREN

1. REKOMMENDATIONER

• Maskinen är tung. Var försiktig när den flyttas.
• Maskinen måste packas upp före användning. Om alla transportsäkringar inte tas bort helt kan det leda till skador på maskinen eller närbelägna föremål. Maskinen ska vara urkopplad när den packas upp.
• De vvs-arbeten som krävs vid installationen av maskinen ska utföras av en behörig rörmokare.
• Maskinen ska anslutas till ett jordat eluttag.
• Anlita en behörig elektriker för elektrisk anslutning av maskinen.
• Läs noga igenom anvisningarna i avsnittet "Elektrisk anslutning" innan maskinen ansluts.
• Se till att maskinen inte står på elkabeln när den är installerad.
• Se till att ventilationsöppningarna under maskinen inte täpps till, om den installeras på golv med heltäckningsmatta.
• Elkabeln får bara bytas ut av auktoriserad service.
• Tillverkaren kan inte göras ansvarig för skador till följd av en felaktig installation.

2. TEKNISKA UPPGIFTER

MÄTT Höjd	BreddDjup	850 mm400 mm600 mm
SPÄNNING/FREKVENSTOTAL EFFEKT		230 V / 50 Hz2300 W
VATTENTRYCKAnslutning till vattennätet	LägstaHögsta	0,05 MPa (0,5 bar)0,8 MPa (8 bar)Typ 20x27
CE Denna maskin uppfyller direktiven (EEG) 89-336 om elektromagnetisk kompatbilitet och 73-23 om lågspänningsutrustning.

3. INSTALLATION

3.1. Uppackning

Alla transportsäkringar som är till för att skydda tvättmaskinens inre delar måste tas bort innan tvättmaskinen sätts igång för första gången.

Ta bort emballaget. Luta maskinen åt ena sidan och ta bort kilen under motorn. Räta upp maskinen.

Luta maskinen bakåt, vänd den ett kvarts varv på hörnen för att ta bort transportsockeln.

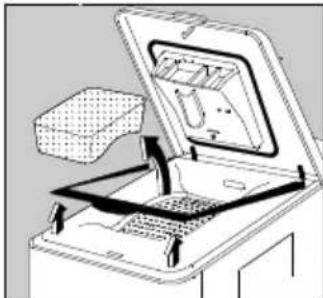

Öppna maskinens lock. Ta bort kilen och plastramen. Stäng locket.

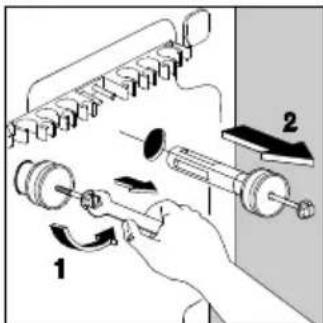

Ta bort de två skruvarna och distanserna baktill (Nyckel storlek 10).

Öppningarna som nu är synliga skall täckas för med täck- locken som medföljer maskinen. Glöm inte att trycka dit locket i plastringen.

Se till att du verkligen har tagit bort alla transportsäkringar från maskinen. Spara dem för kommande transporter.

Om du vill placera tvättmaskinen i linje med angränsande snickerier kan du kapa av hållaren för slangarna på baksidan av tvättmaskinen. Lämna kvar de två fästena på sidorna.

3.2. Placering

Placera maskinen på ett plant och hårt golv i ett väl ventilerat utrymme. Se till att maskinen inte står för nära väggen eller andra föremål i rummet.

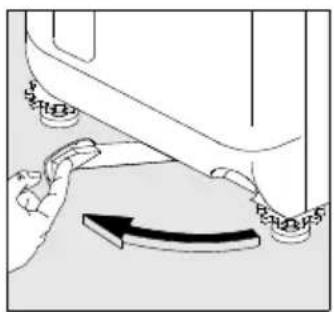

3.3. Flytta tvättmaskinen

För att flytta maskinen använder du hjulen under maskinen. Dra ut spaken för främre hjulet nedtill på maskinen. För tillbaka spaken till ursprungsläget när maskinen står på vald plats.

3.4. Nivåinställning

Om maskinen står plant undviker du vibrationer, buller och att maskinen flyttar sig när den är igång.

Justera maskinens nivå genom att justera den fot som är för kort. Skruva loss låsringen och foten (lyft på maskinen vid behov).

Lås foten när maskinen står stabilt och i nivå. Skruva upp låsringen mot maskinen.

3.5. Vattenanslutning

Skruva fast inloppsslangen på vattenkranen. Mellankoppling 1/2-3/4" medföljer.

Glöm inte gummipackningen.

Öppna vattenkranen.

Kontrollera slangkopplingarnas täthet

Inloppsslangen får inte skarvas. Köp en ny längre slang som är avsedd för detta ändamål om den är för kort.

3.6. Avloppsanslutning

Avloppsslangens pip ska placeras i ett vattenlås (eller i en vask) mellan 70 och 100 cm från maskinens botten. Se till att den inte riskerar att falla i golvet.

•Viktigt: Avloppsslangen får inte skarvas. Anlita en behörig yrkesman om den är för kort.

Tvättmaskinen får bara anslutas till 230 V enfas.

Kontrollera att säkringarna är på 10 A för 230 V.

Maskinen får inte kopplas till en förlängningssladd eller en grenkontakt.

Kontrollera att det jordade uttaget uppfyller gällande bestämmelser.
