BRUKSANVISNING TT1202 ELEKTRO HELIOS

1 Kontrollpanelen
2 Lockhandtag
3 Filterlucka
4 Spak för att flytta produkten
5 Justerbara fötter

12

1 Programväljare
2 Vred för val av centrifugeringshastighet
3 Tryckknappar och deras funktioner

4 Programfaslampor
5 "Start/Paus"-knapp
6 Knapp för startfördröjning

Sköljmedel (Fyll inte på över MAX-markeringen M)

Säkerhetsinformation

Läs noga igenom följande information innan du installerar och använder din tvättmaskin. Spara denna bruksanvisning tillsammans med tvättmaskinen.

Allmän säkerhet

• Försök inte att modifiera tvättmaskinen på något sätt. Det kan utsätta dig för fara.
• Var noga med att avlägsna alla mynt, säkerhetsnålar, broscher, skruvar och liknande från tvätten innan du startar ett tvättprogram. Sådana föremål kan annars orsaka allvarliga skador på maskinen.
• Använd den rekommenderade mängden tvättmedel.
• Tvätta små föremål såsom strumpor, tvättbara bälten och liknande i en tygpåse eller ett örngott.
• Stäng av tvättmaskinen och stäng vattenkranen efter varje användningstillfälle.
• Koppla loss tvättmaskinen från eluttaget före rengöring eller underhåll.
• Tvätta inte kläder med ribbstickning, material utan fäll eller fransiga material i tvättmaskinen.

Installation

• Packa upp tvättmaskinen eller be att få den uppackad omedelbart vid leverans. Kontrollera att tvättmaskinen inte har några utvändiga skador. Rapportera alla transportskador till din återförsäljare eller den som skött transporten.
• Avlägsna alla transportbultar och allt förpackningsmaterial innan tvättmaskinen installeras.
• Vattenanslutningen får endast utföras av en kvalificerad rörmokare.

• Kontakta en behörig elektriker om elnätet i ditt hem behöver anpassas för att ansluta tvättmaskinen.

• Kontrollera efter installationen att tvättmaskinen inte står på nätkabeln.

• Om tvättmaskinen installeras på ett mattbelagt golv, se till att mattan inte blockerar ventilationsöppningarna i maskinens botten.
• Tvättmaskinen måste anslutas till ett jordat vägguttag enligt gällande bestämmelser.
• Läs noga igenom instruktionerna i avsnittet "Elektrisk anslutning" innan du ansluter tvättmaskinen till elnätet.
• Maskinens anslutningskabel får endast bytas ut av en auktoriserad servicetekniker.
• Tillverkaren ansvarar inte för skador orsakade av felaktig installation.

Åtgärder vid risk för frost

Om produkten utsätts för temperaturer under 0 °C måste följande försiktighetsåtgärder vidtas:

• Stäng vattenkranen och koppla loss tilloppsslangen.
• Placera tilloppsslangens och tömningsslangens ändar i en behållare på golvet.
• Välj och starta tömningsprogrammet och låt det slutföras.
• Stäng av produkten genom att vrida programväljaren till stoppläget. ○.

- Koppla loss produkten från eluttaget.

- Anslut tillopps- och tömningsslangarna.

På så sätt töms det kvarvarande vattnet i slangarna så att inte is bildas, vilket annars kan skada produkten. Innan du slår på produkten igen, se till att den är installerad på en plats där temperaturen inte sjunker under fryspunkten.

Användning

• Denna produkt är endast avsedd för hushållsbruk. Använd inte produkten för kommersiella, industriella eller andra ändamål.
• Läs anvisningarna på varje klädvårdsetikett innan kläderna tvättas.

• Lägg inte in kläder i tvättmaskinen som har fått fläckar borttagna med bensin, alkohol, trikloretylen, etc. Om sådana fläckborttagningsmedel har använts, vänta tills medlet har avdunstat helt innan plaggen läggs in i trumman.

• Töm alla fickor och veckla ut kläderna.

• Denna produkt är inte avsedd att användas av personer (även barn) med nedsatt fysisk, sensorisk eller mental förmåga, eller om de har bristande erfarenhet och kunskap, om de inte instrueras och övervakas av en person som ansvarar för deras säkerhet. Barn ska övervakas för att säkerställa att de inte leker med produkten.

När du kör det första tvättprogrammet

När maskinen används första gången

• Kontrollera att anslutningarna för el och vatten har utförts enligt installationsanvisningarna.
• Ta bort polystyrenblocket och allt övrigt förpackningsmaterial från trumman.

- Kör det första tvättprogrammet vid 90 °C utan tvätt, men med tvättmedel för att rengöra tvättmaskinen inuti.

Daglig användning

Fylla på tvätt

• Öppna locket till tvättmaskinen.
• Öppna trumman genom att trycka in spärren A: de två luckorna öppnas automatiskt.

- Lägg i tvätten, stäng trumluckorna och stäng sedan locket till tvättmaskinen.

A

Varning Kontrollera att trumluckorna har stängts ordentligt innan du stänger locket:

• När de två luckorna stängs
• frigörs spärren A.

Fylla på tvättmedel

Häll i erforderlig mängd tvättmedel i huvudtvättfacket II, och även i förtvättfacket om du har valt funktionen Förtvätt. Häll vid behov sköljmedel i sköljmedelsfacket ✉.

Välja program

Vrid programväljaren till önskat program. Knappen Start/Paus blinkar med grönt sken.

Om du vrider programväljaren till ett annat program när ett program pågår ignorerar produkten det nya programmet. Start/Paus-knappen blinkar med rött sken i några sekunder.

Välja temperatur

Tryck på Temperatur flera gånger för att höja eller sänka temperaturen (se "Programöversikt").

Välja centrifugeringshastighet

Vrid vredet till önskad centrifugeringshastighet. De maximala centrifugeringshastigheterna är: för Bomull och Jeans: 1 200 varv/minut för Syntet, Ylle, Handtvätt och Sport Intensiv : 900 varv/minut, för Fint- vätt : 700 varv/minut. När programmet är klart, och om du har valt Sköljstopp eller Nattprogram måste du välja ett Centrifu- gering- eller Tömning-program för att slutföra tvättpro- grammet och tömma ut vattnet.

Välja tillvalsfunktioner

Du måste välja tillvalsfunktioner när du har valt program, men innan du trycker på Start/Paus-knappen (se "Programöversikt"). Tryck på knapparna för önskade tillvalsfunktioner. Motsvarande kontrollampor tänds. När knapparna trycks in igen slocknar kontrollamporna. Om en tillvalsfunktion inte kan kombineras med det valda

tvättprogrammet blinkar Start/Paus-knappen med rött sken.

"Lättstruket"

Om du väljer den här funktionen tvättas och centrifuge-ras tvätten försiktigt för att undvika skrynklor. Det underlättar strykning.

"Snabb"

Tvättiden reduceras beroende på det valda programmet.

"Extra Sköljning"

Tvättmaskinen lägger till en eller flera sköljningar under programmet. Denna funktion rekommenderas för personer med känslig hud och för områden där vattnet är mjukt.

"Födröjd Start"

Med denna funktion kan du fördröja starten av ett tvättprogram med 3, 6 eller 9 timmar genom att trycka på knappen "Fördröjd Start".

Du kan ändra eller avbryta den fördröjda starttiden innan du trycker på Start/Paus-knappen genom att trycka på knappen Fördröjd Start på nytt (när alla kontrollampor har släckts startar tvättprogrammet omedelbart). Gör på följande sätt om du redan har tryckt på Start/Paus-knappen och du vill ändra eller avbryta den fördröjda starten:

• För att avbryta den fördröjda starten och starta programmet omedelbart, tryck på Start/Paus och sedan på Fördröjd Start. Tryck på Start/Paus-knappen för att starta programmet.
• För att ändra den fördröjda starten måste du gå via Off-läget och ställa in tvättprogrammet på nytt. Luckan är låst medan tidsfördröjningen räknas ned. Om du behöver öppna den måste du först ställa produkten i pausläge genom att trycka på Start/Paus-knappen. När

du har stängt luckan igen, tryck på Start/Paus-knappen en gång till.

Starta tvättprogrammet

Tryck på Start/Paus-knappen för att starta tvättprogrammet. Motsvarande kontrollampa tänds med grönt sken. Det är normalt att programväljaren står kvar i samma läge under programmets gång. Kontrollampan för den pågående programfasen lyser.

Tömningspumpen kan vara igång en kort tid när produkten fyller på vatten.

Göra paus i ett program

Lägga i mer tvätt under de första 10 minuterna

Tryck på Start/Paus-knappen: Motsvarande kontrollampa blinkar med grönt sken medan produkten är i pausläge. Luckan kan öppnas först cirka 2 minuter efter det att tvättmaskinen har stannat. Tryck på Start/Paus-knappen en gång till för att fortsätta programmet.

Ändra ett pågående program

Innan du gör några ändringar av det pågående programmet måste du först ställa tvättmaskinen i pausläge genom att trycka på Start/Paus-knappen. Om ändringen inte går att göra blinkar Start/Paus-knappen med rött sken i några sekunder. Om du fortfarande vill ändra programmet måste du avbryta det aktuella programmet (se nedan).

Avbryta programmet

Om du vill avbryta programmet, vrid programväljaren till Off-läget ○.

Program klart

Maskinen stannar automatiskt, Start/Paus-knappen slocknar och Slut-lampan tänds. Luckan kan öppnas först cirka 2 minuter efter det att tvättmaskinen har stannat. Vrid programväljaren till Off-läget ○ . Plocka ur tvätten. Stäng av produkten och stäng vattenkranen.

Programöversikt

Program/Typ av tvätt Tvätt/Tid Tillvalsfunktioner
Bomull Normal (kallt – 90°) :Vit eller färgad, t.ex. normalt smutsade arbetskläder, sänglinne, borddukar, underkläder, handdukar.	6,0 kg145-155 min	Sköljstopp, Nattprogram, Lättstruket, Snabb, Extra Sköljning, Fördröjd Start
Bomull Normal + Förtvätt (kallt - 90°) 6,0 kg	160-170 min	Sköljstopp, Nattprogram, Lättstruket, Snabb, Extra Sköljning, Fördröjd Start
Bomull Ekonomi (90°) : Vit eller färgad, t.ex. normalt smutsade arbetskläder, sänglinne, borddukar, vardagskläder, handdukar.	6,0 kg140-150 min	Sköljstopp, Nattprogram, Lättstruket, Extra Sköljning, Fördröjd Start
Bomull Ekonomi^1) (40° - 60°): Vit eller färgad, t.ex. normalt smutsade arbetskläder, sänglinne, borddukar, vardagskläder, handdukar.	6,0 kg235-245 min	Sköljstopp, Nattprogram, Lättstruket, Extra Sköljning, Fördröjd Start
Bomull Ekonomi + Förtvätt (40° - 90°) 6,0 kg	155-165 min	Sköljstopp, Nattprogram, Lättstruket, Extra Sköljning, Fördröjd Start
Syntet (kallt - 60°) : Syntetmaterial, vardagskläder, färgade material, strykfria skjortor, blusar.	3,0 kg85-95 min	Sköljstopp, Nattprogram, Lättstruket, Snabb, Extra Sköljning, Fördröjd Start
Syntet + Förtvätt (kallt - 60°) 3,0 kg	105-115 min	Sköljstopp, Nattprogram, Lättstruket, Snabb, Extra Sköljning, Fördröjd Start
Fintvätt (kallt - 40°) : För alla ömtåliga material, t.ex. gardiner.	2,5 kg65-75 min	Sköljstopp, Nattprogram, Snabb, Extra Sköljning, Fördröjd Start
Ylle (Kall - 40°): För ylle märkt "Ren ny ull, maskin-tvättbar, krympfri".	1,0 kg55-65 min	Sköljstopp, Nattprogram, Fördröjd Start
Handtvätt (Kall - 40°): Mycket ömtåliga plagg med klädvårdsetiketten "Handtvätt".	1,0 kg55-65 min	Sköljstopp, Nattprogram, Fördröjd Start
Jeans (Kall - 60°): För tvätt av kläder i jeanstyg. Funktionen Extra Sköljning är aktiverad.	3,0 kg135-145 min	Sköljstopp, Nattprogram, Lättstruket, För-dröjd Start
Sport Intensiv (Kall - 40°): För smutsiga sportkläder. Funktionen Förtvätt är aktiverad.	2,5 kg95-105 min	Sköljstopp, Nattprogram, Extra Sköljning, Fördröjd Start
Sköljningar: Handtvättade kläder kan sköljas med detta program.	6,0 kg50-60 min	Sköljstopp, Nattprogram, Lättstruket, Extra Sköljning, Fördröjd Start
Tömning : Tömning efter ett Sköljstopp (eller Natt-program).	6,0 kg0-10 min
Centrifugering : Centrifugering vid 500 till 1 200 varv/minut efter Sköljstopp (eller Nattprogram).	6,0 kg10-20 min	Fördröjd Start

1) Standardprogram för förbrukningsvärdena på energietiketten
Enligt bestämmelsen 1061/2010 är "Bomull EKO 60°" och "Bomull EKO 40°" "standardprogram 60° bomull" och "standardprogram 40° bomull". De är de mest effektiva programmen vad gäller kombinationen energi- och vattenförbrukning för normalt smutsad tvätt.

Förbrukningsvärden

Uppgifterna i tabellen är ungefärliga. Olika orsaker kan ändra uppgifterna: mängden och typen av tvätt, vattnet och omgivningstemperatur.

Program Vikt	(kg)	Energiförbruk-ning (kWh)	Vattenförbruk-ning (liter)	Ungefärlig pro-gramtid (minu-ter)	Återstående fukt (%)1)
Bomull 60 °C	6	1.20	58	145	53
Bomull 40 °C	6	0.70	58	120	53
Syntet 40 °C	3	0.60	45	80	37
Fintvätt 40 °C 2.5 0.50 50 70 37
Ylle/handtvätt 30 °C	1 0.40 45 54 32
Vanliga bomullsprogram
Standard 60 °C bo-mull	6 1.02 52 240 53
Standard 60 °C bo-mull	3 0.80 40 165 53
Standard 40 °C bo-mull	3 0.66 40 140 53

1) När centrifugeringen är klar

Modell Av-läge (W) Kvar på-läge (W)
TT1202 0.10	1.60

Underhåll och rengöring

Koppla loss tvättmaskinen från eluttaget före rengöring.

Avkalkning

För att avkalka tvättmaskinen, använd en lämplig ickefrätande produkt som är avsedd för tvättmaskiner. Läs anvisningarna från produktens tillverkare för information om rekommenderade mängder och hur ofta avkalkningen bör utföras.

Utvändig rengöring

Använd varmt tvålvatten för att rengöra tvättmaskinens utsida. Använd inte alkohol, lösningsmedel eller liknande produkter.

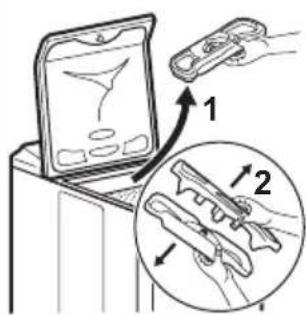

Tvättmedelsfack

Gör enligt följande för rengöring:

Rengör regelbundet filtret som sitter vid produktens bas. Gör enligt följande:

1

Gör enligt följande figurer för att rengöra filtren:

Din produkt har genomgått många kontroller innan den lämnade fabriken. Om du ändå stöter på problem, gå

igenom nedanstående punkter innan du kontaktar kundtjänst.

Problem Orsaker
Tvättmaskinen startar inte eller fylls inte med vatten:	• produkten är inte korrekt ansluten eller den elektriska installationen fungerar inte (strömavbrott),• locket till produkten eller trummans luckor har inte stängts ordentligt• tvättprogrammet har inte startats på rätt sätt• vattentillförseln har stängts av, vattenkranen är stängd,• filtren i tilloppsslangen är smutsiga• en röd markering visas på tilloppsslangen.1).
Produkten fylls med vatten, men tömmer sedan omedelbart:	• tömningsslangens U-böj sitter för lågt (se avsnittet "Installation").
Tvättmaskinen sköljer inte eller tömmer inte:	• tömningsslangen är blockerad eller böjd• tömningsfiltret är igentäppt• detektorn för obalans har aktiverats: tvätten är ojämnt fördelad i trumman• programmet "Tömning", "Nattprogram" eller "Sköljstopp" har valts.• tömningsslangens U-böj sitter på olämplig höjd.
Det är vatten på golvet runt tvättmaskinen:	• för mycket tvättmedel har gjort att skum har flödat över• tvättmedlet är olämpligt för maskintvätt• tömningsslangens U-böj sitter inte fast ordentligt• tömningsfiltret har inte satts tillbaka på plats• tilloppsslangen läcker.
Tvättresultatet är inte till-fredsställande:Produkten vibrerar eller bullrar:	• tvättmedlet är olämpligt för maskintvätt• för mycket tvätt har lagts in i trumman,• det valda tvättprogrammet är olämpligt• för lite tvättmedel har använts.allt förpackningsmaterial har inte avlägsnats från produkten (se avsnittet "Instal-lation")produkten står inte plant och är obalanseradprodukten står för nära en vägg eller annan inredningTvätten är ojämnt fördelad i trumman, för lite tvätt,produkten håller fortfarande på att köras in, ljudet försvinner med tiden.
Tvättprogrammet tar allde-les för lång tid:	filtren i tilloppsslangen är smutsigaströmmen eller vattentillförseln har stängts avmotorns överhettningsskydd har aktiveratstilloppsvattnets temperatur är ovanligt lågsäkerhetssystemet för skumdetektering har aktiverats (för mycket tvättmedel) och tvättmaskinen har börjat tömma ut skummetdetektorn för obalans har aktiverats: En extra fas har lagts till för att fördela tvätten jämnare i trumman.
Tvättmaskinen stannar un-der ett tvättprogram:	vatten- eller strömförsörjningen är defektsköljstopp har valtstrummans luckor är öppna.
Locket går inte att öppna ef-ter tvättprogrammet:	temperaturen inuti trumman är för höglocket frigörs efter 1–2 minuter när programmet är klart.
Sköljmedel rinner direkt in i trumman när tvättmedels-facket fylls på:	sköljmedel har fyllts på över MAX-markeringen.
Start/Paus-knappen 2) blin-kar med rött sken 3):	locket är inte stängt ordentligttömningsfiltret är igentäppttömningsslangen är blockerad eller böjdtömningsslangen sitter för högt (se avsnittet "Installation")tömningspumpen är blockeradavloppsrören är blockeradevattenkranen är stängd, vattentillförseln har stängts av.

1) Beroende på modell.
2) På vissa modeller kan en ljudsignal avges
3) När du har löst problemet trycker du på "Start/Paus"-knappen för att starta om det avbrutna programmet.

Tvättmedel och tillsatser

Använd endast tvättmedel och tillsatser som är avsedda för tvättmaskiner. Vi rekommenderar att du inte blandar olika typer av tvättmedel. Det kan annars spoliera tvättningen. Det finns inga restriktioner när det gäller användning av pulvertvättmedel. Flytande tvättme-

del kan inte användas när Förtvätt har valts. För program utan förtvätt måste flytande tvättmedel tillsättas med hjälp av en doseringsboll. Tvättmedelstabletter eller andra doser måste placeras i huvudtvättfacket.

Tekniska data

MÄTT Höjd		850 mm
	Bredd	400 mm
	Djup	600 mm
NÄTSPÄNNING/FREKVENS	230 V / 50 Hz
ENERGIFÖRBRUKNING		2 300 W
VATTENTRYCK Min.		0,05 MPa (0,5 bar)
	Max.	0,8 MPa (8 bar)
Anslutning till vattentillförsel Typ 20/27

Installation

Avlägsna allt skyddande transportemballage innan du använder tvättmaskinen första gången. Spara helst emballaget för framtida transporter: om tvättmaskinen transporteras osäkrad kan maskinen skadas inuti och orsaka läckage och felfunktioner. Tvättmaskinen kan också skadas genom hårda stötar.

Uppackning

Följ figur D för att installera tvättmaskinen i nivå med omgivande inredning.

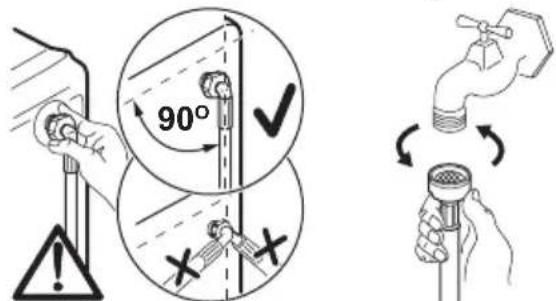

Vattentillförsel

Gör på följande sätt för att ansluta medföljande till- oppsslang på tvättmaskinens baksida. Återanvänd inte en gammal slang. Tilloppsslangen får inte förlängas. Kontakta en servicetekniker om slangen är för kort.

90° X X

Öppna vattenkranen. Kontrollera att det inte finns några läckor.

Tömning

Sätt fast U-böjen på tömningsslangen. Placera tömningsänden i ett avlopp (eller i en diskho) med en höjd på mellan 70 och 100 cm. Kontrollera att den sitter ordentligt på plats. Luft måste kunna komma in i slangändan för att undvika risken för sughäverteffekt.

min 70 cm max 100 cm

Tömningsslangen får aldrig sträckas ut. Kontakta en servicetekniker om slangen är för kort.

Elektrisk anslutning

Denna tvättmaskin får endast anslutas till en 1-fasig nätspänning som levererar 230 volt. Kontrollera säkringens märkdata: 10 A för 230 V. Tvättmaskinen får inte nätanslutas via förlängningskablar eller grenuttag. Kontrollera att vägguttaget är jordat och följer gällande bestämmelser.

Placering

Placera produkten på en plan och hård yta i ett ventilerat rum. Se till att produkten inte kommer i kontakt med väggar eller annan inredning.

Miljöskydd

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

Kassering av tvättmaskinen

Alla material som bär symbolen 📁 kan återvinnas. Kassera dem hos en uppsamlingsstation med de lokala myndigheterna) för uppsamling och Gör så här för att flytta produkten:

Placera produkten på dess hjul genom att dra hårt i spaken, som sitter vid produktens bas, från höger till vänster. När produkten står på önskad plats, för tillbaka spaken till utgångsläget. Genom en noggrann avvägning undviker du vibra-

tioner och buller och förhindrar att produkten flyttar sig under drift.

återvinning av avfall. När du kasserar tvättmaskinen, avlägsna alla delar som kan vara farliga för andra: klipp av nätkabeln så nära maskinen som möjligt.

Skydda miljön

För att spara vatten och energi och därigenom skydda miljön rekommenderar vi följande:

• Kör tvättmaskinen med full tvättmängd när så är möjligt och undvik små tvättmängder.
• Använd programmen för förtvätt och blötläggning endast för mycket hårt smutsad tvätt.
• Använd en lämplig mängd tvättmedel baserat på vattnets hårdhet, tvättmängden och hur hårt smutsad tvätten är.
