BRUKSANVISNING TT1200 ELEKTRO HELIOS

1. Kontrollpanel
2. Lockhandtag
3. Filterlucka
4. Spak för att flytta produkten
5. Justerbara fötter

Kontrollpanel

1 2 ... ... 0

1. Programväljare
2. Vred för val av centrifugeringshastighet

3. Tryckknappar och deras funktioner

4. Programfaslampor

5. Start/Paus-knapp
6. Knapp för startfördröjning

Tvättmedelsfack

Sköljmedel (Fyll inte på över MAX-markeringen [M])

Säkerhetsinformation

Läs noga igenom följande information innan du installerar och använder din tvättmaskin. Spara denna bruksanvisning till-sammans med tvättmaskinen.

Allmän säkerhet

• Försök inte att modifiera tvättmaskinen på något sätt. Det kan utsätta dig för fara.
• Var noga med att avlägsna alla mynt, säkerhetsnålar, broscher, skruvar och liknande från tvätten innan du startar ett tvättprogram. Sådana föremål kan annars orsaka allvarliga skador på maskinen.
• Använd den rekommenderade mängden tvättmedel.
• Tvätta små föremål såsom strumpor, tvättbara bälten och liknande i en tygpåse eller ett örngott.
• Stäng av tvättmaskinen och stäng vattenkranen efter varje användningstillfälle.
• Koppla loss tvättmaskinen från eluttaget före rengöring eller underhåll.
• Tvätta inte kläder med ribbstickning, material utan fäll eller fransiga material i tvättmaskinen.

Installation

• Packa upp tvättmaskinen eller be att få den uppackad omedelbart vid leverans. Kontrollera att tvättmaskinen inte har några utvändiga skador. Rapportera alla transportskador till din återförsäljare eller den som skött transporten.
• Avlägsna alla transportbultar och allt förpackningsmaterial innan tvättmaskinen installeras.
• Vattenanslutningen får endast utföras av en kvalificerad rörmokare.
• Kontakta en behörig elektriker om elnätet i ditt hem behöver anpassas för att ansluta tvättmaskinen.
• Kontrollera efter installationen att tvättmaskinen inte står på nätkabeln.

• Om tvättmaskinen installeras på ett mattbelagt golv, se till att mattan inte blockerar ventilationsöppningarna i maskinens botten.

• Tvättmaskinen måste anslutas till ett jordat vägguttag enligt gällande bestämmelser.

• Läs noga igenom instruktionerna i avsnittet "Elektrisk anslutning" innan du ansluter tvättmaskinen till elnätet.
• Maskinens anslutningskabel får endast bytas ut av en auktoriserad servicetekniker.
• Tillverkaren ansvarar inte för skador orsakade av felaktig installation.

Åtgärder vid risk för frost

Om produkten utsätts för temperaturer under 0 °C måste följande försiktighetsåtgärder vidtas:

• Stäng vattenkranen och koppla loss tilloppsslangen.
• Placera tilloppsslangens och tömningsslangens ändar i en behållare på golvet.
• Välj och starta tömningsprogrammet och låt det slutföras.
• Stäng av produkten genom att vrida programväljaren till stoppläget. ○.
• Koppla loss produkten från eluttaget.

- Anslut tillopps- och tömningsslangarna.

På så sätt töms det kvarvarande vattnet i slangarna så att inte is bildas, vilket annars kan skada produkten.

Innan du slår på produkten igen, se till att den är installerad på en plats där temperaturen inte sjunker under fryspunkten.

Användning

• Denna produkt är endast avsedd för hushållsbruk. Använd inte produkten för kommersiella, industriella eller andra än-damål.
• Läs anvisningarna på varje klädvårdsetikett innan kläderna tvättas.
• Lägg inte in kläder i tvättmaskinen som har fått fläckar borttagna med bensin, alkohol, trikloretylen, etc. Om sådana fläckborttagningsmedel har använts, vänta tills medlet har avdunstat helt innan plaggen läggs in i trumman.
• Töm alla fickor och veckla ut kläderna.
• Denna produkt är inte avsedd att användas av personer (även barn) med nedsatt fysisk, sensorisk eller mental för-

måga, eller om de har bristande erfarenhet och kunskap, om de inte instrueras och övervakas av en person som ansvarar för deras säkerhet.

Barn ska övervakas för att säkerställa att de inte leker med produkten.

När du kör det första tvättprogrammet

När maskinen används första gången

- Kontrollera att anslutningarna för el och vatten har utförts enligt installationsanvisningarna.

• Ta bort polystyrenblocket och allt övrigt förpackningsmaterial från trumman.
• Kör det första tvättprogrammet vid 90 °C utan tvätt, men med tvättmedel för att rengöra tvättmaskinen inuti.

Daglig användning

Fylla på tvätt

A

Öppna locket till tvättmaskinen.

• Öppna trumman genom att trycka in spärren A: de två luckorna öppnas automatiskt.
• Lägg i tvätten, stäng trumluckorna och stäng sedan locket till tvättmaskinen.

Varning Kontrollera att trumluckorna har stängts ordentligt innan du stänger locket:

• När de två luckorna stängs
• frigörs spärren A.

Fylla på tvättmedel

Häll i erforderlig mängd tvättmedel i huvudtvättfacket ⏻, och även i förtvättfacket ⏻ om du har valt funktionen Förtvätt. Häll vid behov sköljmedel i sköljmedelsfacket ✿

Välja program

Vrid programväljaren till önskat program. " Start/Paus" blinkar med grönt sken.

Om du vrider programväljaren till ett annat program när ett program pågår ignorerar produkten det nya programmet. "Start/Paus" blinkar med rött sken i några sekunder.

Välja temperatur

Tryck på "Temperatur" upprepade gånger för att höja eller sänka temperaturen (se "Programöversikt").

Välja centrifugeringshastighet

Vrid vredet till önskad centrifugeringshastighet. De maximala centrifugeringshastigheterna är:

för Vittvätt/Kulörtvätt, Jeans: 1 200 varv/minut, för Syntet, Ylle, Handtvätt, Sport Intensiv: 900 varv/minut, för Fintvätt: 700 varv/minut

I slutet av programmet: Om du har valt "Sköljstopp" eller "Nattprogram", måste du välja "Centrifugering" eller "Tömning" för att slutföra och tömma ut vattnet.

Välja tillvalsfunktioner

Du måste välja de olika alternativen efter att du har valt program och innan du trycker på "Start/Paus" (se "Programöversikt"). Tryck på knapparna för önskade tillvalsfunktioner. Motsvarande kontrollampor tänds. När knapparna trycks in igen slocknar kontrollamporna. Om en tillvalsfunktion inte kan kombineras med det valda tvättprogrammet blinkar "Start/Paus" med rött sken.

"Lättstruket"

Om du väljer det här alternativet tvättas och centrifugeras tvätten försiktigt för att undvika skrynklor. Det underlättar strykning.

" Snabb"

Tvättiden reduceras beroende på det valda programmet.

"Extra Sköljning"

Tvättmaskinen lägger till en eller flera sköljningar under programmet. Denna funktion rekommenderas för personer med känslig hud och för områden där vattnet är mjukt.

“Fördröjd Start”

Med denna funktion kan du fördröja starten av ett tvättprogram med 3, 6 eller 9 timmar genom att trycka på "Fördröjd Start". Du kan när som helst ändra eller avbryta startfördröjningen innan du trycker på "Start/Paus" genom att trycka på "Fördröjd Start" igen. (När alla kontrollampor har släckts startar tvättprogrammet direkt.)

Om du redan har tryckt på " Start/Paus" och vill ändra eller avbryta startfördröjningen, fortsätter du så här:

- Om du vill avbryta startfördröjningen och starta programmet omedelbart trycker du på " Start/Paus" och sedan "Fördröjd Start". Tryck på " Start/Paus" för att starta programmet.

- Om du vill ändra den fördröjda starttiden måste du gå till "Off" och ställa om programmet.

Locket kommer att vara låst medan tidsfördröjningen räknas ned. Om du behöver öppna locket måste du först ställa produkten i pausläge genom att trycka på " Start/Paus". När du har stängt locket igen trycker du på " Start/Paus".

Starta tvättprogrammet

Tryck på "Start/Paus" för att starta programmet. Motsvarande kontrollampa tänds med grönt sken. Det är normalt att programväljaren står kvar i samma läge under programmets gång. Kontrollampan för den pågående programfasen lyser.

Göra paus i ett program

Lägga i mer tvätt under de första 10 minuterna

Tryck på " Start/Paus". Motsvarande kontrollampa blinkar med grönt sken medan produkten är i pausläge. Locket kan öppnas först cirka 2 minuter efter det att tvättmaskinen har stannat. Tryck på " Start/Paus" en gång till för att fortsätta programmet.

Ändra ett pågående program

Innan du gör några ändringar av det pågående programmet måste du först pausa tvättmaskinen genom att trycka på "Start/Paus". Om det inte är möjligt: "Start/Paus" blinkar med rött sken i några sekunder. Om du fortfarande vill ändra programmet måste du avbryta det aktuella programmet (se nedan).

Avbryta programmet

Om du vill avbryta programmet, vrid programväljaren till "Off".

När programmet är klart

Tvättmaskinen stannar automatiskt, " Start/Paus" slocknar och lampan " Slut" tänds. Locket kan öppnas först cirka 2 minuter efter det att tvättmaskinen har stannat. Vrid programväljaren till " Off". Plocka ur tvätten. Stäng av produkten och stäng vattenkranen.

Programöversikt

Program/Typ av tvätt Tvätt/Tid Möjliga	tillvalsfunktioner
Vittvätt/Kulörtvätt Normal (kallt - 90°) : Vit eller färgad, t.ex. normalt smutsade arbetskläder, sänglinne, bordsdukar, vardagskläder, handdukar.	5,5 kg145–155 min	Sköljstopp, Nattprogram, Lättstruket, Snabb, Extra Sköljning, Fördröjd Start
Vittvätt/Kulörtvätt + Förtvätt (kallt - 90°) 5,5 kg	160–170 min	Sköljstopp, Nattprogram, Lättstruket, Snabb, Extra Sköljning, Fördröjd Start
Vittvätt/Kulörtvätt Eko1) 40–90°): Vit eller färgad, t.ex. normalt smutsade arbetskläder, sänglinne, bordsdukar, vardagskläder, handdukar.	5,5 kg140–150 min	Sköljstopp, Nattprogram, Lättstruket, Extra Sköljning, Fördröjd Start
Vittvätt/Kulörtvätt Eko + Förtvätt (40° - 90°) 5,5 kg	155–165 min	Sköljstopp, Nattprogram, Lättstruket, Extra Sköljning, Fördröjd Start
Syntet (kallt - 60°) : Syntetmaterial, vardagskläder, fär-gade material, strykfria skjortor, blusar.	2,5 kg85–95 min	Sköljstopp, Nattprogram, Lättstruket, Snabb, Extra Sköljning, Fördröjd Start
Syntet + Förtvätt (kallt - 60°)	2,5 kg105–115 min	Sköljstopp, Nattprogram, Lättstruket, Snabb, Extra Sköljning, Fördröjd Start
Fintvätt (kallt - 40°) : För alla ömtåliga material, t.ex. gardiner.	2,5 kg65–75 min	Sköljstopp, Nattprogram, Snabb, Extra Skölj- ning, Fördröjd Start
Ylle (Kallt - 40°): För ylle märkt "Ren ny ylle, maskin-tvättbar, krympfri".	1,0 kg55–65 min	Sköljstopp, Nattprogram, Fördröjd Start
Handtvätt (Kallt - 40°): Mycket ömtåliga plagg med klädvårdsetiketten "Handtvätt".	1,0 kg55–65 min	Sköljstopp, Nattprogram, Fördröjd Start
Jeans (Kallt - 60°): För tvätt av kläder i jeanstyg. Funk-tionen Extra sköljning är aktiverad.	3,0 kg135–145 min	Sköljstopp, Nattprogram, Lättstruket, Fördröjd Start
Sport Intensiv (Kallt - 40°): För smutsiga sportkläder. Funktionen Förtvätt är aktiverad.	2,5 kg95–105 min	Sköljstopp, Nattprogram, Extra Sköljning, För-dröjd Start
Sköljningar: Handtvättade kläder kan sköljas med detta program.	5,5 kg50–60 min	Sköljstopp, Nattprogram, Lättstruket, Extra Sköljning, Fördröjd Start
Program/Typ av tvätt Tvätt/Tid Möjliga tillvalsfunktioner
Tömning: Tömning efter ett Sköljstopp (eller Nattprogrammet).	5,5 kg0–10 min
Centrifugering: Centrifugering vid 500 till 1 200 varv/minut efter Sköljstopp (eller Nattprogrammet).	5,5 kg10–20 min	Fördröjd Start

1) Referensprogram för test enligt standard CEI 456 (60° Vittvätt/Kulörtvätt Eko): 49 liter/1,04 kWh/165 minuter

Underhåll och rengöring

Koppla loss tvättmaskinen från eluttaget före rengöring.

Avkalkning

För att avkalka tvättmaskinen, använd en lämplig icke-frätande produkt som är avsedd för tvättmaskiner. Läs anvisningarna från produktens tillverkare för information om rekommenderade mängder och hur ofta avkalkningen bör utföras.

Utvändig rengöring

Använd varmt tvålvatten för att rengöra tvättmaskinens utsida. Använd inte alkohol, lösningsmedel eller liknande produkter.

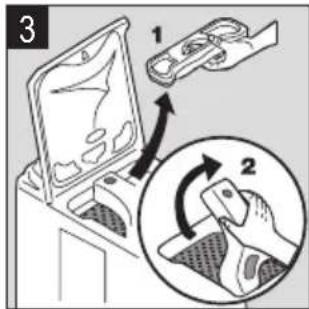

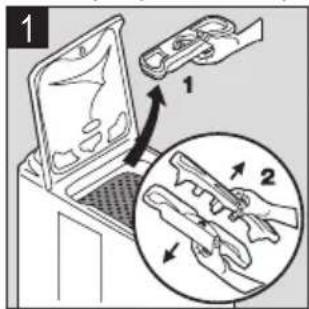

Tvättmedelsfack

Gör enligt följande för rengöring:

1 1 2

2 1 2

Tömningsfilter

Rengör regelbundet filtret som sitter vid produktens bas. Gör enligt följande:

Gör enligt följande figurer för att rengöra filtren:

Din produkt har genomgått många kontroller innan den lämnade fabriken. Om du ändå stöter på problem, gå igenom nedanstående punkter innan du kontaktar kundtjänst.

Problem Orsaker
Tvättmaskinen startar inte eller fylls inte med vatten.	Produkten är inte korrekt ansluten eller den elektriska installationen fungerar inte (strö- mavbrott).Locket till produkten eller trummans luckor har inte stängts ordentligt.Tvättprogrammet har inte startats på rätt sätt.Vattentillförseln har stängts av, vattenkranen är stängd.Filtren i tilloppsslangen är smutsiga.En röd markering visas på tilloppsslangen.
Produkten fylls med vatten, men tömmer sedan omedel- bart.	Tömningsslangens U-böj sitter för lågt (se avsnittet "Installation").
Tvättmaskinen sköljer inte eller tömmer inte.	Tömningsslangen är blockerad eller vikt.Tömningsfiltret är igentäppt.Detektorn för obalans har aktiverats: Tvätten är ojämnt fördelad i trumman.Tillvalsfunktionen "Tömning", "Nattprogram" eller "Sköljstopp" har valts.Tömningsslangens U-böj sitter på olämplig höjd.
Det är vatten på golvet runt tvättmaskinen.	Användning av för mycket tvättmedel har medfört att skum har flödat över.Tvättmedlet är olämpligt för maskintvätt.Tömningsslangens U-böj sitter inte fast ordentligt.Tömningsfiltret har inte satts tillbaka på plats.Tilloppsslangen läcker.
Tvättresultatet är inte tillfreds- ställande.	Tvättmedlet är olämpligt för maskintvätt.För mycket tvätt har lagts in i trumman.Det valda tvättprogrammet är olämpligt.För lite tvättmedel har använts.
Produkten vibrerar eller bullrar.	Allt förpackningsmaterial har inte avlägsnats från produkten (se avsnittet "Installation").Produkten står inte i våg och är obalanserad.Produkten står för nära en vägg eller annan inredning.Tvätten är ojämnt fördelad i trumman, för lite tvätt,produkten håller fortfarande på att köras in, ljudet försvinner med tiden.
Tvättprogrammet tar alldeles för lång tid.	Filtren i tilloppsslangen är smutsiga.Strömmen eller vattentillförseln har stängts av.Motorns överhettningsskydd har aktiverats.Tilloppsvattnets temperatur är ovanligt låg.Säkerhetssystemet för skumdetektering har aktiverats (för mycket tvättmedel) och ma- skinen har börjat tömma ut skummet.Detektorn för obalans har aktiverats. En extra fas har lagts till för att fördela tvätten jämnare i trumman.
Tvättmaskinen stannar under ett tvättprogram.	Vatten- eller strömförsörjningen är defekt.Sköljstopp har valts.Trummans luckor är öppna.
Locket går inte att öppna efter tvättprogrammet.	Temperaturen inuti trumman är för hög.Locket frigörs efter 1–2 minuter när programmet är klart.
Sköljmedel rinner direkt in i trumman när tvättmedelsfacket fylls på.	Sköljmedel har fyllts på över MAX-markeringen.
Start/Paus-knapp 1) blinkar med rött sken 2):	Locket är inte stängt ordentligt.Tömningsfiltret är igentäppt.Tömningslangen är blockerad eller vikt.Tömningslangen sitter för högt (se avsnittet "Installation").Tömningspumpen är blockerad.Avloppsrören är blockerade.Vattenkranen är stängd, vattentillförseln har stängts av.

1) På vissa modeller kan en ljudsignal avges.
2) När du har löst problemet trycker du på Start/Paus-knappen för att starta om det avbrutna programmet.

Tvättmedel och tillsatser

Använd endast tvättmedel och tillsatser som är avsedda för tvättmaskiner. Vi rekommenderar att du inte blandar olika typer av tvättmedel. Det kan annars spoliera tvättningen. Det finns inga restriktioner när det gäller användning av pulver-

tvättmedel. Flytande tvättmedel kan inte användas när För- tvätt har valts. För program utan förtvätt måste flytande tvätt- medel tillsättas med hjälp av en doseringsboll. Tvättmedels- tabletter eller andra doser måste placeras i huvudtvättfacket.

Tekniska data

MÄTT Höjd		850 mm
	Bredd	400 mm
	Djup	600 mm
NÄTSPÄNNING/FREKVENSENERGIFÖRBRUKNING	230 V / 50 Hz	2 300 W
VATTENTRYCK Min.	Max.	0,05 MPa (0,5 bar)0,8 MPa (8 bar)
Anslutning till vattentillförsel Typ 20/27

Installation

Avlägsna allt skyddande transportemballage innan du använder tvättmaskinen första gången. Spara helst emballaget för framtida transporter: om tvättmaskinen transporteras osäkrad kan maskinen skadas inuti och orsaka läckage och felfunktioner. Tvättmaskinen kan också skadas genom hårda stötar.

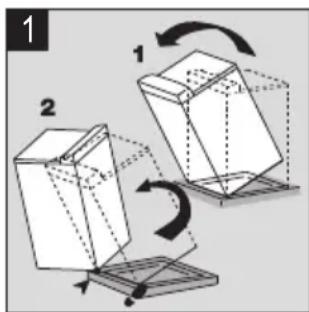

Uppackning

1 2 1 2

2 1 2

3 1 2

4

Förberedelser

1a 2 3 4 1b

1a

2a 1 2

2b 1 2

3 1 2 1

4

Följ figur 4 för att installera tvättmaskinen i nivå med omgivande inredning.

Vattentillförsel

Gör på följande sätt för att ansluta medföljande tilloppsslang på tvättmaskinens baksida. Återanvänd inte en gammal slang. Tilloppsslangen får inte förlängas. Kontakta en servicetekniker om slangen är för kort.

1 90°

Öppna vattenkranen. Kontrollera att det inte finns några läckor.

Tömning

MINI 70 cm MAXI 100 cm

Sätt fast U-böjen på tömningsslangen. Placera tömningsänden i ett avlopp (eller i en diskho) med en höjd på mellan 70 och 100 cm. Kontrollera att den sitter ordentligt på plats. Luft måste kunna komma in i slangändan för att undvika risken för sughäverteffekt.

Tömningsslangen får aldrig sträckas ut. Kontakta en servicetekniker om slangen är för kort.

Elektrisk anslutning

Denna tvättmaskin får endast anslutas till en 1-fasig nätspanning som levererar 230 volt. Kontrollera säkringens märkdata: 13 A för 230 V. Tvättmaskinen får inte nätanslutas via förlängningskablar eller grenuttag. Kontrollera att vägguttaget är jordat och följer gällande bestämmelser.

Placering

Placera produkten på en plan och hård yta i ett ventilerat rum. Se till att produkten inte kommer i kontakt med väggar eller annan inredning.

Gör så här för att flytta produkten:

Placera produkten på dess hjul genom att dra hårt i spaken, som sitter vid produktens bas, från höger till vänster. När produkten står på önskad plats, för tillbaka spaken till utgångsläget. Genom en noggrann avvägning undviker du vibrationer och buller och förhindrar att produkten flyttar sig under drift.

Kassering av tvättmaskinen

Alla material som bär symbolen kan återvinnas.

Kassera dem hos en uppsamlingsstation (hör med de lokala myndigheterna) för uppsamling och återvinning av avfall. När du kasserar tvättmaskinen, avlägsna alla delar som kan vara farliga för andra: klipp av nätkabeln så nära maskinen som möjligt.

Symbolen på produkten eller dess förpackning indikerar att denna produkt inte får behandlas som vanligt hushållsavfall. Den skall i stället lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning.

Genom att säkerställa en korrekt kassering av denna produkt bidrar du till att förhindra potentiella, negativa konsekvenser för vår miljö och vår hälsa, som annars kan bli föliden om

produkten inte hanteras på rätt sätt. För mer information om återvinning av denna produkt, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där produkten inhandlades.

Skydda miljön

För att spara vatten och energi och därigenom skydda miljön rekommenderar vi följande:

• Kör tvättmaskinen med full tvättmängd när så är möjligt och undvik små tvättmängder.
• Använd programmen för förtvätt och blötläggning endast för mycket hårt smutsad tvätt.
• Använd en lämplig mängd tvättmedel baserat på vattnets hårdhet, tvättmängden och hur hårt smutsad tvätten är.

SVERIGE - Garanti/Kundtjänst

Vid försäljning till konsument i Sverige gäller den svenska konsumentlagstiftningen. Kom ihåg att spara kvittot för eventuell reklamation. Har du frågor angående produktens funktion eller användning ber vi dig att kontakta vår konsumentkontakt på tel. [phone] eller via e-mail på vår hemsida [e-mail]

Service och reservdelar

Vill du beställa service, installation eller reservdelar ber vi dig kontakta Electrolux Service på tel. 0771 - 76 76 76 eller via vår hemsida på www.electrolux.se. Du kan även söka hjälp via din återförsäljare.

Adressen till din närmaste servicestation finner du på vår hemsida www.electrolux.se eller Gula sidorna under rubrik Hushållsutrustning, vitvaror och service.

Innan du beställer service, kontrollera först om du kan avhjälpa felet själv.

Här i bruksanvisningen finns en tabell, som beskriver enklare fel och hur man kan åtgärda dem. Observera, elektriska fel skall alltid åtgärdas av certifierad elektriker. Innan du kontaktar service, skriv upp följande enligt dataskylten:

Modellbeteckning ....

Produktnummer ....

Serienummer ....

Inköpsdatum ....

Europa-Garanti: För denna apparat gäller Electrolux garanti i alla de länder som är förtecknade i slutet av denna beskrivning, under den period som anges i garantibeviset eller enligt respektive lands lagar. Om du flyttar från något av dessa länder till ett annat av de länder som är förtecknade nedan följer garantin med apparaten under följande förutsättningar:

- Garantin för apparaten börjar gälla från det datum då den inköptes vilket bevisas av ett gällande inköpsdokument som har utfärdats av försäljaren.

- Garantin gäller för samma period och i samma omfattning för material och arbete som gäller för denna typ av apparat eller produktgrupp i det land du har flyttat till.

• Garantin är personlig för den som köpte apparaten och kan inte överföras till en annan användare.
• Apparaten har installerats och använts enligt Electrolux instruktioner och att den har använts för hushållsbruk, dvs den har inte använts för kommersiella ändamål.
• Apparaten har installerats enligt alla gällande bestämmelser i det nya landet.
  Bestämmelserna i denna Europa-garanti påverkar inte dina rättigheter enligt gällande lagar i respektive land.
