BRUKSANVISNING 23S CoolMan

Säkerhetsföreskrifter 1

Aggregatdelar 2

Drift 5

Skötsel 11

Tekniska data 13

Felsökning 13

Säkerhetsföreskrifter

Varningar

• Placera aldrig aggregatet nära gasol, öppen låga eller brännbar vätska.
• Täck eller blockera aldrig luftintaget eller luftutloppet för att förhindra överhettning.
• Spruta aldrig vatten på aggregatet eller placera det nära vatten för att undvika elektrisk stöt.
• Anlita alltid professionell tekniker, tillverkare eller servicetekniker för att ersätta en skadad elkabel.
• Dela aldrig eluttaget med andra aggregat.
• Koppla aldrig i eller ur en elkabel med fuktiga händer för att undvika elektrisk stöt.
• Stoppa aldrig in käppar eller andra föremål i aggregatets öppning.
• Låt inte barn leka nära aggregatet.
• Vänta alltid minst 3 minuter innan du startar aggregatet efter att det stängts av så att inte kompressorn skadas.

• Ställ aggregatet minst 1 m från TV eller radio för att undvika elektromagnetisk störning
• Exponera inte aggregatet för direkt solljus för att undvika att färgen på aggregathöljet bleknar.
• Luta inte aggregatet mer än 35 ^o eller upp och ner vid transport.
• Placera aggregatet på en plan yta med mindre än 5° lutning.
• Aggregatet fungerar effektivare vid vissa rumsplaceringar (se Tekniska data).
• Töm kondensvattentanken innan aggregatet lagras vid säsongens slut.
• Använd inte kemiska lösningsmedel för att rengöra aggregathöljet.

Aggregatdelar

Manóverpanel Ulblás Handtag

Luftintag Luftlitter Dräneringsplugg Luftutblås Luftintag Luftlitter Dräneringsplugg Hjul

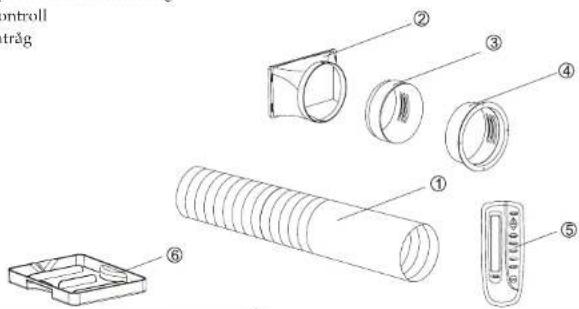

Tillbehör

1. Frånluftsslang
2. Inloppsstos för frånluftsslang
3. Muff
4. Utloppsstos för frånluftsslang
5. Fjärrkontroll
6. Vattentråg

ontroll tråg ① ② ③ ④ ⑤ ⑥

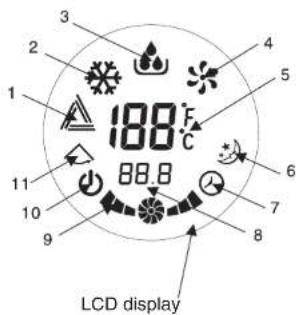

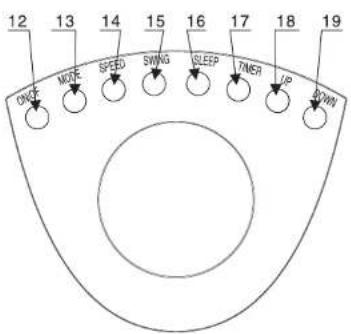

Manöverpanel

1. Indikator för automatik
2. Indikator för kyla
3. Indikator för avfuktning
4. Indikator för fläkt
5. Rumstemperatur
6. Indikator för nattfunktion
7. Timerindikator
8. Timer
9. Fläkthastighet
10. Effektindikator
11. Luftriktarindikator
12. Pā/Av
13. Driftsläge
14. Fläktläge
15. Luftriktare
16. Nattfunktion
17. Timer
18. Timer/temperatur upp
19. Timer/temperatur ner

188°C 88.8 LCD display

12 13 14 15 16 17 18 19 ON/OFF TIME SPEED SWING SLEEP TIMER UP DOWN

Fjärrkontroll

1. Indikator för automatik
2. Indikator för kyla
3. Indikator för avfuktning
4. Indikator för fläkt
5. Rumstemperatur
6. Indikator för hög hastighet
7. Indikator för medelhastighet
8. Indikator för låg hastighet
9. Luftriktare på
10. Luftriktare av
11. Display för klocka
12. Indikator för insomningsautomatik
13. Indikator för påkopplad automatik
14. Indikator för frånkopplad automatik
15. Timer
16. Driftsläge
17. Timer/temperatur upp
18. Timer/temperatur ner
19. Fläkthastighet
20. Luftriktare
21. Klocka/timinställning
22. Klocka/minutinställning
23. Nattfunktion
24. Timer
25. På/Av

LCD display 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 AUTO COOL DRY TAN F1 HI MED LOW SWING STOP AM IPDD ON/OFF TIMER MODE 16 17 18 SPEED 19 SWING 20 HOUR 21 MIN 22 SLEEP 23 OK/OFF 24 25

Drift

Kör inte kyla och avfrostning om rumstemperaturen understiger 15°C.

Manöverpanel

- Automatik, avfrostning, kyla, fläktfunktion

1. Starta aggregatet

a) Anslut elkabeln. Aggregatet piper två gånger.
b) Tryck på "On/Off" På/Av-knappen för att starta aggregatet. Displayen visar rumstemperaturen och kör på automatik.

2. Välj driftsläge

Tryck på "Mode" Driftslägesknappen för att välja önskad funktion enligt nedan:

3. Justera temperaturen

Temperaturen kan justeras mellan 15 och 31°C. Tryck▲ (temperatur upp) eller ▼ (temperatur ncr) knappen för att höja eller sänka temperaturen med 1°C. LCD-skärmen visar den önskade temperaturen i 5 sekunder och sedan rumstemperaturen.

4. Justera fläkthastigheten

Tryck på "Speed" I lastighetsknappen för att välja önskat varvtal enligt nedan:

5. Stänga av aggregatet

När man trycker på "On/Off" På/Av-knappen hörs ett ljud och aggregatet stannar.

Princip för varje driftsläge

• Automatiskt driftsläge

1. När man valt automatiskt driftsläge arbetar rumstermostaten automatiskt och väljer önskad drift med kyla eller fläkt.
2. När rumstemperaturen är ≥ 24°C väljer aggregatet automatiskt kyla och övre fläkten går över på låg hastighet.
3. När rumstemperaturen är ≤ 23°C väljer aggregatet automatiskt fläktdrift och den övre fläkten går över på låg hastighet.

• Avfuktning

1. Den övre fläkten arbetar på lägt varvtal, hastigheten kan inte regleras.
2. Kompressorn och nedre fläkten går 8 minuter PÅ och 6 minuter AV automatiskt.
3. Aggregatet kör avfuktning med konstant temperatur. Justering av temperatur är inte effektivt.

• Kyla

1. När rumstemperaturen är högre än den inställda temperaturen börjar kompressorn arbeta.
2. När rumstemperaturen är lägre än den inställda temperaturen slutar kompressorn att arbeta och den övre fläkten går med den initialt inställda hastigheten.

- Fläkt

1. Den övre fläkten går med den inställda hastigheten, kompressorn och den nedre fläktmotorn står stilla.
2. Temperaturen går ej att justera.

- Timer

1. Tryck på "Timer"-knappen för att välja Automatik AV när aggregatet är igång.
2. Tryck på "Timer"-knappen för att välja Automatik PÅ när aggregatet är klart.
3. Den inställbara tiden är mellan 1 och 12 timmar. Varje tryck på ▲ eller ▼ gäller för 1 timme. Timern visar tiden i display-fönstret samtidigt.

• Luftriktning

1. Tryck på "Swing"-knappen för att ändra på riktningen av luftflödet. Vid uteblivet val gäller rakt luftflöde.
2. Vid tryck på "Swing"-knappen en gång ändras luftriktningen 120° höger-vänster.

- Nattfunktion

1. Nattfunktionen är användbar när aggregatet arbetar med kyla.
2. Tryck på "Sleep"-knappen och aggregatet arbetar automatiskt med den övre fläkten på lågvarv. Den inställda temperaturen ökas automatiskt med 1°C och efter en timme ytterligare 1°C. Efter 8 timmar med nattfunktion stannar aggregatet.

• Automatisk återstart

Detta aggregat är utrustat med automatisk återstart efter strömavbrott.

OBS!

Huvudmanöverpanelen har en minnesfunktion. När aggregatet är färdigt att användas men är i STOP-läge kan huvudmanöverpanelen komma ihåg inställningarna av driftslåget från gången innan. Man behöver alltså inte återställa driftslåget. (Detta gäller inte när aggregatet arbetar med Auto PÅ-läge).

Fjärrkontroll

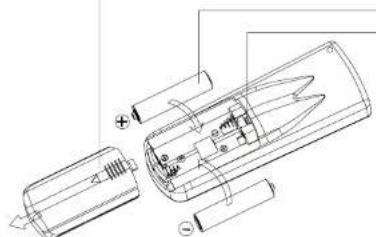

- Sätt in batterierna

1. Skjut locket för att öppna

- 2. Sätt i batterierna korrekt

1. Tryck på klarknappen
   -2. Kontrollera att klockdisplayen blinkar
2. Tryck för att ställa in klockan
3. Tryck på klarknappen

Hur sätter man in eller byter batterier?

1. Se till att placera polerna åt rätt håll i kontrollen.
2. Blanda inte nya och gamla batterier.
3. Ta bort batterierna från kontrollen om den inte ska användas på längre tid, för att undvika korrosion.
4. Batterierna måste avlägsnas och lämnas in för skrotning innan kontrollen kasseras.

Hur använder man fjärrkontrollen

Det finns två sätt att använda fjärrkontrollen för automatisk drift, avfrostning, kyla och fläktdrift.

1. Starta aggregatet och välj - inställning av temperatur - inställning av fläkthastighet - stäng av (denna metod är densamma som via manöverpanelen).
2. Välj - inställning av temperatur - inställning av fläkthastighet - starta aggregatet - stäng av aggregatet. Timer, swing och nattfunktion är lika som på manöverpanelen.

Frånluftsslang

- Hur ansluter man kopplingarna till frånluftsslangen?

1. Förläng frånluftsslangen genom att dra ut de två ändarna av slangen.

2. Skruva in frånluftsslangen i muffen.

1. Skruva frånluftsslangen till utlopps- stosen.

1. Skruva muffen till inloppsstosen.

1. Koppla inloppsstosen till aggregatet.

Man kan göra på följande sätt för att släppa ut varm luft:

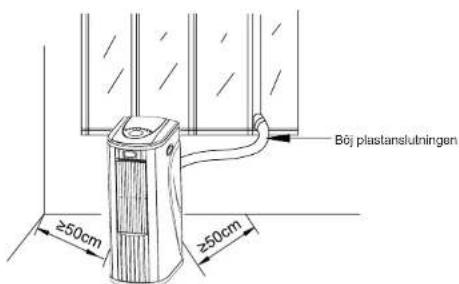

- Släpp ut varmluften genom fönstret

Bøj plastanslutningen ≥50cm ≥50cm

Öppna en liten springa i fönstret så att den böjliga frånluftsslangen går igenom och fåst slangen i fönstret.

- Släpp ut varm luft genom dörren

250cm 250cm Böj plastanslutningsröt

1. Öppna dörren så mycket att den böjliga plastslangen går igenom.
2. Använder man en vidöppen dörr kan frånluftsslangen placeras direkt på marken.
3. När aggregatet inte används, ta bort frånluftsslangen från aggregatet och förvara den aktsamt.

OBS!

1. Fränluftsslangen kan justeras från 0,55 till 1,5 meter men aggregatet fungerar effektivare ju kortare slangen är.

1. Se till att frånluftsslangen inte är ska - dad eller släpper ut varm luft för att minska aggregatets inre temperatur. I sådana fall kommer aggregatet att stanna automatiskt.

1. Använd inte andra leverantörers frånluftsslangar. Slangen får heller inte förlängas. Aggregatets effektivitet minskar i sådana fall.

Rengöring och byte av filter

Öppna luftfiltret

Ta ut filterskyddet från bakre luftintaget.

Rengöring

Rengör luftfiltret i ljummet vatten (ca 40°C) med milt rengöringsmedel, spola rent och torka torrt.

Montering

Tryck luftfiltret tillbaka i bakre luftintaget.

OBS!

1. Stäng av aggregatet innan rengöring. Koppla ur elkabeln för att undvika elstöt.
2. Om luftfiltret är fullt med damm kommer luftflödet att minska. Rengör filtret varan- nan månad!
3. Rengör aggregathöljet med en fuktig, mjuk trasa och torka torrt med en dammtrasa eller liknande.

Hur tömmer man kondensvattnet?

När aggregatet går på kyla rinner kondensvatten i vattenbehållaren. En summerton ljuder 20 gånger när vattenbehållaren är full, felkod "E4" syns i display-fönstret. Kylningen i aggregatet slutar då automatiskt att fungera och fläkten stannar i 3 minuter. Om man vill starta kylningen igen måste vattnet tömmas. Gör på följande sätt:

A. Tömning av vattenbehållaren

1. Placera ett tråg under dräneringshålet.
2. Ta bort gummipluggen och kondensvattnet rinner automatiskt ut.
3. När vattentråget blir fullt, tryck tillbaka gummipluggen i dräneringshålet och töm träget.
4. Repretera 1, 2 och 3 tills kondensvattnet i aggregatet är slut.

Det här aggregatet har kontinuerlig dräneringsfunktion. Om aggregatet används ofta, koppla röret till aggregatet rätt så att dräneringen kan genomföras.

1. Ta bort gummipluggen, spara den.
2. Montera den medföljande dräneringsslangen mot dräneringshålet, kondensvatten kommer att rinna ut automatiskt.
3. Vid behov av förlängning av slangen används ∅18 mm (innerdimension) plastslang och koppla ihop det med den medföljande slangen.

Töm kondensvattnet i vattentråget enligt nedan för att bibehålla den långa livslängden för aggregatet.

1. Placera vattentråget horisontalt under dräneringshålet.
2. Ta bort gummipluggen, kondensvatten kommer att rinna ut automatiskt.
3. När aggregatet är tömt, tryck gummüpluggen tillbaka in i dräneringshålet och töm vattentråget.

OBS! Den ovanstående kylkapaciteten är uppmätt i omgivande torr temperatur 30°C, våt temperatur 25,5°C (inomhus och utomhus är lika).

Felsökning
Kontrollera nedanstående innan du kontaktar reparatör:

Problem	Orsak	Åtgärder
Aggregatet fungcrar inte	Spänningsproblem1. Inte inkopplad.2. Dålig kontakt eller uttag. 3. Skicka3. Säkringen har löst ut eller sladd skadad.	1. Anslut korrekt.2. Byt ut kontakt eller uttag. aggregatet till reparatör för att byta ut den interna säkringen (3,15 Å 250 V).
Aggregatet stänger av automatiskt	Timern är inställd eller så är rums-temperaturen lägre än inställd temperatur.	Stäng av timern eller vänta på att den startas automatiskt.
I kylläget kommer ingen kalluft	1. Rumstemperaturen är lägre än den inställda temperaturen.2. Det finns frost på förångaren.	Det är ett vanligt fenomen, aggregatet avfrostas och kommer startas när det är klart.
I avfuktningsläget kommer ingen kalluft	Ta bort luftfiltret och du kan se frost på förångarens yta.	Aggregatet avfrostas och startas när det är klart.
Felkod "E2" i displayen	Fel på inomhusgivaren	Byt ut inomhusgivaren
Felkod "E3" i displayen	Fel på batteritemperaturgivaren	Byt ut batteritemperaturgivaren
Felkod "E4" i displayen	Vattenbehållaren är full	Töm vattnet i vattentråget

Sluta att använda aggregatet om det är något fel på det och rådfråga din lokala återförsäljare eller tillverkare.

Underhåll

När aggregatet har använts under flera säsonger samlas det damm i luftintaget som påverkar aggregatets driftsförmåga. Rengör luftfiltren med jämna mellanrum eller rådfråga din lokala återförsäljare. Om aggregatets driftsförmåga försämras märkbart så har det gått sönder och ska stängas av omedelbart och kontakten ska dras ur. Rådfråga och/eller reparera aggregatet hos din lokala återförsäljare eller tillverkare.

Garantikort

BeskrivningFlyttbart luftkonditioneringsaggregat	Modell
Butiksnamn	Köpdatum
Kundnamn	Kundadress
Kundtel Fakturanummer
Garantiperiod	Serienummer

Leveransomfattning

Beskrivning	Antal
Flyttbart luftkonditioneringsaggregat	1
Frånluftsslang	1
Muff	1
Inloppsstos för frånluftsslang	1
Utloppsstos för frånluftsslang	1
I'järrkontroll	1
Instruktionsmanual	1
Batterier	2
Dräneringsslang (1,5 m)	1
Vattentråg	1
