BRUKSANVISNING 28S CoolMan

Säkerhetsföreskrifter 2

Aggregatdelar, tillbehör 3

Manöverpanel 4

Fjärrkontroll 5

Drift 6

Montering 7

Sats för utsläpp av varmluft genom fönster ..... 9

Skötsel och underhåll 10

Felsökning 11

Du och din säkerhet är viktiga. Läs alltid igenom säkerhetsföreskrifterna och följ dessa.

Säkerhetsföreskrifter

Varningar

• Placera aldrig aggregatet nära gasol, öppen låga eller brännbar vätska.
• Dra aldrig ut strömkabeln som ett sätt att bryta strömmen.
• Använd bara kablar som följer med enheten.
• Täck eller blockera aldrig luftintaget eller luftutloppet för att förhindra överhettning.
• Spruta aldrig vatten på aggregatet eller placera det nära vatten för att undvika elektrisk stöt.
• Anlita alltid professionell tekniker, tillverkare eller servicetekniker för att ersätta en skadad elkabel.
• Dela aldrig eluttaget med andra aggregat.
• Koppla aldrig i eller ur en elkabel med fuktiga händer för att undvika elektrisk stöt.
• Stoppa aldrig in käppar eller andra föremål i aggregatets öppning.
• Låt inte barn leka nära aggregatet.
• Vänta alltid minst 3 minuter innan du startar aggregatet efter att det stängts av så att inte kompressorn skadas.

• Ställ aggregatet minst 1 m från TV eller radio för att undvika elektromagnetisk störning.
• Exponera inte aggregatet för direkt solljus för att undvika att färgen på aggregathöljet bleknar.
• Placera alltid aggregatet på en plan yta (mindre än 10° lutning).
• Töm kondensvattentanken innan aggregatet lagras vid säsongens slut.
• Använd inte kemiska lösningsmedel för att rengöra aggregathöljet.
• Stäng av aggregatet vid rengöring.

WARNING

• Använd inte bensin, bensen, förtunning eller andra kemikalier.
  Använd inte heller något insektsmedel i västskeform på enheten. Dessa kan göra så att färgen flagnar och att plasten spricker.
• Rengör inte enheten genom att hålla vatten på den. Detta kan göra så att de elektriska komponenterna skadas.
• Använd inte vatten varmare än 40° C (104° F) för att göra rent luftfiltret.

Felsökning

Ga alltid igenom lathunden nedan innan du ringer din återförsäljare.

ORSAK LÖSNING

Luftkonditioneraren startar inte

• On/off-knappen är i avstängt läge.	• Tryck på On/off-knappen.
• Strömavbrott	• Vänta på att strömmen kommer tillbaka.
• Säkringen är trasig.	• Byt säkring.
• Enheten kommer inte till den inställda tiden för start.	• Vänta eller ändra inställning.

Enheten startar inte när jag trycker på On/off-knappen

Det har inte gått tre minuter sen du stängde av enheten.	Vänta tre minuter.
Rumstemperaturen är lägre än inställt på enheten.	Ställ In temperaturen igen.

Det blåser ur enheten men kyleffekten är dålig.

• Fel i temperaturinställningen.	• Ställ in en korrekt temperatur. Temperaturen bör vara lägre än den omgivande temperaturen i rummet.
• Luftfiltret blockeras av damm.	• Rengör luftfiltret.
• Luftintaget eller utblåset är blockerat.	• Ta bort blockaget.
• Kyleffekten är otillräcklig.	• Gå igenom kylinställningarna med din återförsäljare.
• Fönster och dörrar är öppna.	• Stäng dörrar och fönster.

Oljud eller vibration

• Underlaget är inte plant 10°

• Ställ enheten på ett plant underlag. (<10°)

Ditt nya luftkonditioneringsaggregat är designat för att ge dig många år av pålitlig funktion. Denna manual beskriver hur du gör rent och underhåller ditt aggregat på ett korrekt sätt. Kontakta din återförsäljare för en årlig kontroll.

Om luftfiltret är dammigt, kommer kyleffekten kraftigt försämras. Rengör filtret minst en gång varannan vecka beroende på den miljö aggregatet finns i.

1. Stäng av enheten och dra ur kontakten ur vägguttaget.
2. Ta ur filterskydd och filter ur luftintaget.
3. Tvätta filtret i ljummet tvålvatten. Tvätta inte filtret med kemikalier eller i diskmaskin. Låt filtret torka innan du sätter tillbaka det i enheten.
4. Sätt tillbaka filtret under krokarna i filterskyddet. Sätt tillbaka filterskyddet i enheten.

Filterskydd/luftfilter Filterskydd/luftfilter

1. För säkerhets skull; stäng av enheten och dra ut kontakten ur vägguttaget.
2. Torka av enheten med en torkduk.
3. Om enheten är väldigt smutsig; torka av enheten med en torkduk doppad l kallvatten.

OBS! Om du inte har använt enheten på lång tid; dra ut pluggen ur dräneringsanslutningen och töm ut eventuellt kondensvatten. Se nedan!

Dräneringsanslutning/plugg

AggregatdelarSkötsel och underhåll

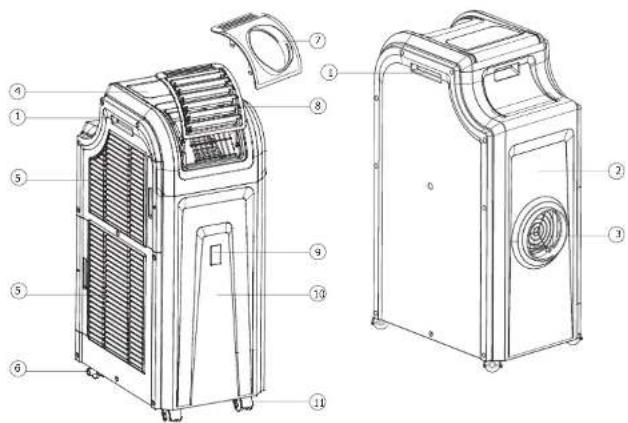

1. Infällda handtag
2. Baksidespanel
3. Utiopp frånluftsslang

4. Manöverpanel

5. Luftintag

6. Dräneringsutlopp
7. Adapter för luftutsläpp

8. Justerbart luftutsläpp

9. Mottagningsfönster IR

10. Frontpanel
11. Transporthjul

Tillbehör

1. Frånluftsslang
2. Adapter för fönsterutsläpp
3. Sats för utsläpp genom fönster
4. Batterier till fjärrkontroll, 1,5 V
5. Fjärrkontroll
6. Skruv
7. Mutter
8. Adapter för luftutsläpp

Manöverpanel

1. På/Av-knapp
2. Temperaturreglage - '+' för varmare, '-' för kallare
3. Driftslägen - KYLA, AVFUKTNING, FLÄKTDRIFT
4. Timerdrift - Auto-på, auto-av
5. Fläkthastighet - LÅG, MEDIUM, HÖG
6. Lås - Låser/låser upp alla knappar på manöverpanelen
7. ION - ION-funktion (jonisering) På/Av

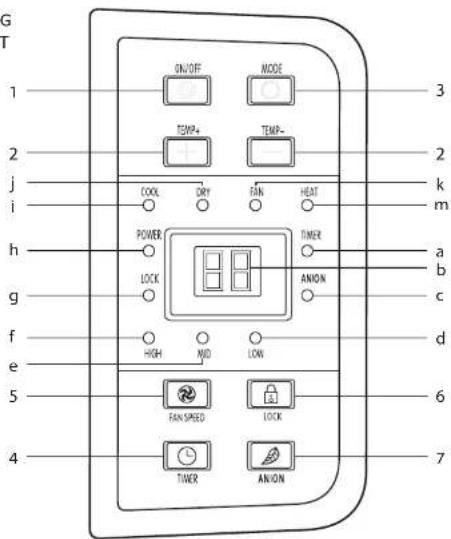

Indikeringslampor

a. Timerdrift
b. Visar inställd temperatur
c. ION-indikator
d. Fläkthastighet LÅG
e. Fläkthastighet MEDIUM
f. Fläkthastighet HÖG
g. Visar att knapparna på manöverpanelen är låsta

h. På/Av-indikator

i. Driftsläge KYLA

j. Driftsläge AVFUKTNING

k. Driftsläge FLÄKTDrift

m. Driftsläge VÄRME

G T 1 2 j i h g f e 5 4 ON/OFF MODE TEMP+ TEMP- COOL DRY FAN HEAT POWER LOCK TIMER a b c d 6 7 FAN SPEED LOCK TIMER ANION

OBS!

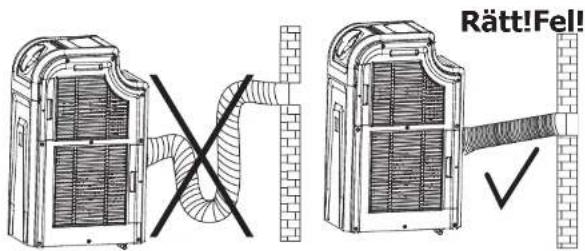

1. Slangen kan komprimeras till en min. längd av 450 mm och sträckas till en max. längd på. 1800 mm. Men det är bättre att hålla längden till ett minimum.

2. Sträckning eller böjning av slangen onödligt mycket kan påverka kylningseffektiviteten.

3. Slangen bör ej skarvas.

Rätt!Fel!

Sats för utsläpp av varmluft genom fönster

Den här tillbehörssatsen är designad för att passa de flesta fönster som har horisontella eller vertikala justermöjligheter. Dock kan det bli nödvändigt att modifiera eller improvisera delar av denna montering för att passa just ert fönster. Se figur A och B för min- och maxmätt för öppningsmått på fönsterkarmen.

Genomföringssats för fönster, storlek; min: 67,5 cm max: 125 cm

Figur A.

Genomföringssats för förster, storlek: min: 67,5 cm max: 125 cm

Figur B.

Mutter Skruv

Figur C.

Observera! Skruven och muttern används för att låsa genomföringssatsen.

Installering av adapter för fönsterutsläpp

1. Håll den övre delen av det justerbara utsläppet (8). Dra det utåt och uppåt.

2. Håll adaptern för luftutsläpp (7) i överkant. Placera nederkanten i enheten. Tryck nedåt och inåt.

Justerbart luftutsläpp

Adapter för luftutsläpp

1. Slangen monteras på enheten med en s.k. bajonettfattning.
2. Placera anslutningsänden på slangen mot enheten.
3. Tryck in och vrid medurs, åt höger.
4. Tryck slangen nedåt för att försäkra dig om att slangen är korrekt monterat.

1. Montera andra änden av slangen i adaptern för luftutsläpp.
2. Sätt utloppsänden i 'Sats för utsläpp av varmluft genom fönster'.

Adapter för fönsterutsläpp

Fjärrkontroll

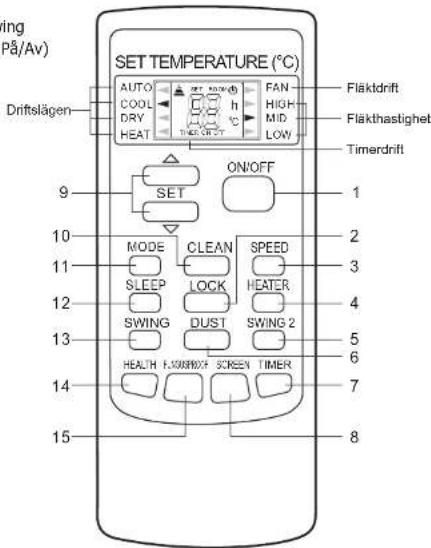

1. På/Av-knapp
2. Lås - Låser/låser upp alla knappar på fjärrkontrollen
3. Fläkthastighet - LÅG, MEDIUM, HÖG
4. Används ej!
5. Luftriktare vertikalt/Swing
6. Används ej!
7. Timerdrift
8. Displayvisning På/Av
9. Höja/sänka för önskad temperatur
   (+16-32° C) samt Inställning start- och stopptider för Timerdrift
10. Rengöring av förångare
11. Driftlägesväljare
12. Nattändring
13. Luftriktare horisontellt/Swing
14. ION-funktion (jonisering På/Av)

ing (På/Av) Driftslägen SET TEMPERATURE (°C) AUTO COOL DRY HEAT FAN HIGH MID LOW Fläktdrift Fläkthastighet Timerdrift 9 SET ON/OFF 1 MODE CLEAN SPEED 2 3 SLEEP LOCK HEATER 4 SWING DUST SWING 2 5 HEALTH FLOOR/FOR SCREEN TIMER 6 10 11 12 13 14 15 7 8

Följs inte anvisningarna i denna manual kan detta resultera i personskador, elchock eller brand.

1. Stickkontakten måste vara isatt i ett uttag som är korrekt installerat och godkänt.
2. Använd inte en förlängningssladd eller grenuttag i samband med denna enhet.

Drift

Innan du startar enheten

1. Väli en passande plats för enheten.
2. Installera den flexibla utloppsslangen och det justerbara luftutsläppet.
3. Sätt i stickkontakten.
4. Starta enheten.

Driftslägen

Kyla

1. Tryck på 'Mode' (3) upprepade gånger tills 'Cool'-lampan tänds.
2. Tryck på antingen '+' eller '-' tills önskad temperatur uppnås.
3. Tryck på 'Fan Speed' (5) upprepade gånger för att välja fläkthastighet.
4. Tryck på 'On/off' (1) för att stänga av eller starta enheten.

Avfuktning

1. Tryck på 'Mode' (3) upprepade gånger tills 'Dry'-lampan tänds.
2. Fläkten kommer gå i en konstant hastighet i detta läge.
3. Stäng dörrar och fönster för optimal avfuktning.
4. Tryck på 'On/off' (1) för att stänga av eller starta enheten.

Fläktdrift

1. Tryck på 'Mode' (3) upprepade gånger tills 'Fan'-lampan tänds.

2. Tryck på 'Fan Speed' (5) för att välja fläkthastighet.

3. Tryck på 'On/off' (1) för att stänga av eller starta enheten.

Timerläge

1. Tryck på 'Timer' (4).
2. Tryck på antingen '+' eller '-' för att justera timer tiden.
3. Tryck på 'On/off' (1) för att stänga av eller starta enheten.

Återstart

Enheten är utrustad med automatisk omstart vid strömavbrott.

Kondens

Vad ska du göra med kondensvatten?

När den Interna kondenstanken är full så tänds 'Water Full'-displayen.

1. Öppna utloppslocket och dra det uppåt.
2. Ställ en behållare under utloppsröret, ta ut pluggen och låt kondensvattnet rinna ut i behållaren.
3. Efter tömning av kondensvattnet, sätt tillbaka pluggen och utloppslocket.

Dränerings- utlopp

Montering

Kundguide

• Använd ett godkänt eluttag. Spänningen ska ligga inom 90%-110% av dess angivna spänning.
• Eluttaget måste vara jordat.
• Om elkabeln är på något sätt skadad, måste den ersättas med en ny från tillverkaren, för att undvlka personskada.
• Om säkringen i enheten är trasig, byt ut den mot en ny (F3.15A/250V).

Välj rätt plats

1. Placera enheten på en plan yta och där luftutloppen inte blockeras.
2. Ett minimumavständ på 50 cm från vägg bör upprätthållas.
3. Eneheten bör inte placeras på ett underlag som har mer än 10° lutning
4. Enheten bör inte användas i t.ex. en tvättstuga eller andra fuktiga utrymmen.

Min 50 cm Min 50 cm
