BRUKSANVISNING EHP 6-11 LW/M BOSCH

SE Installations- och Användarhandledning

Handbok Värmepump EHP xx LW/M och LW

BOSCH TERMOTEKNIK SE, 2009-12

Artikelnummer: 6720640297

Utgåva 2009/12

Copyright © 2009. BOSCH TERMOTEKNIK SE. Alla rättigheter förbehålles. BOSCH TERMOTEKNIK SE förbehåller sig rätten att förändra produkten utan föregående meddelande.

Denna handbok innehåller upphovsrättsskyddad information som tillhör BOSCH TERMOTEKNIK SE. Ingen del av detta dokument får kopieras eller vidarebefördras elektroniskt eller mekaniskt utan ett i förväg skriftligt medgivande av BOSCH TERMOTEKNIK SE. Det inkluderar även fotografering och översättning till annat språk.

Innehåll

FÖR ANVÄNDAREN 5

Viktig information 5

Så här fungerar en värmepump 6

Tekniken i och omkring värmepumpen 6

Ingående delar i värmepumpen 8

EHP xx LW/M 8

EHP xx LW 9

Reglercentralen Rego 637....10

Reglercentralens två olika sätt att styra värmepumpen....11

Kontrollpanelen 12

Knappar och indikeringar....12

Menyratt 13

Sä här använder du kontrollpanelen....13

Basfunktioner (Kundnivå 1) 13

Menyöversikt för Basfunktioner (Kundnivä 1)....14

Välj rullande information i menyfönstret....14

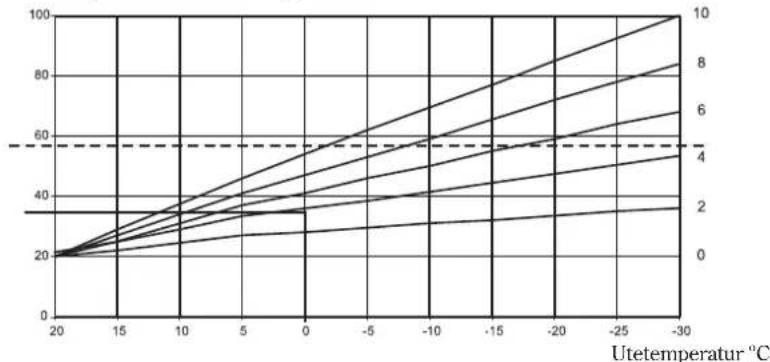

Ställ in värmen....15

Ställ in önskad rumstemperatur....18

Ställ in värmepumpen för extra varmvatten....18

Värme- och varmvatteninställningar....19

Läs av temperaturer på värmepumpen 19

Extrafunktioner (Kundnivå 2) 21

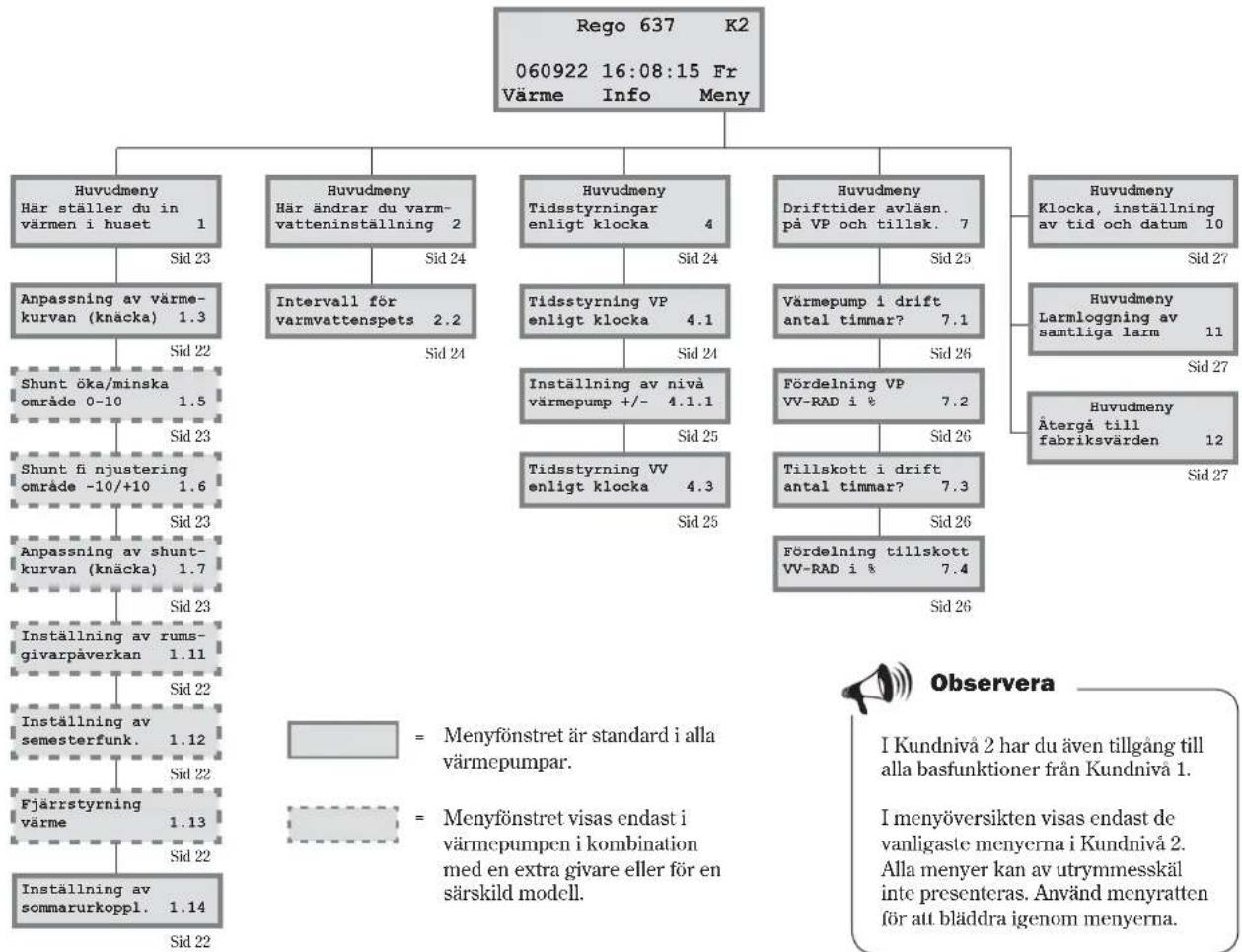

Menyöversikt för Extrafunktioner (Kundnivä 2) 21

Värmeinställningar....22

Varmvatteninställningar....24

Tidsstyrningar....24

Läs av driftider på värmepumpen och tillskottet....25

Ställ in klocka och datum....26

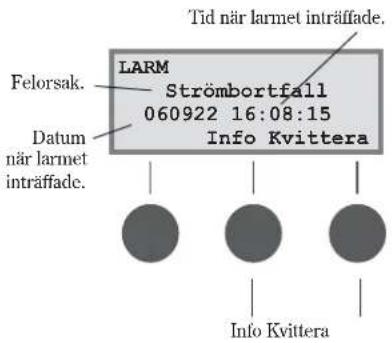

Larm som förekommit i värmepumpen 27

Återgå till värmepumpens fabriksinställningar 27

Skötsel....28

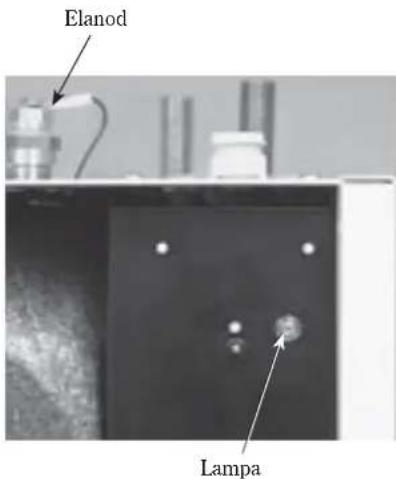

Kontroll av skyddsanod 30

Om något blir fel i värmepumpen 31

Svart i menyfönstret....31

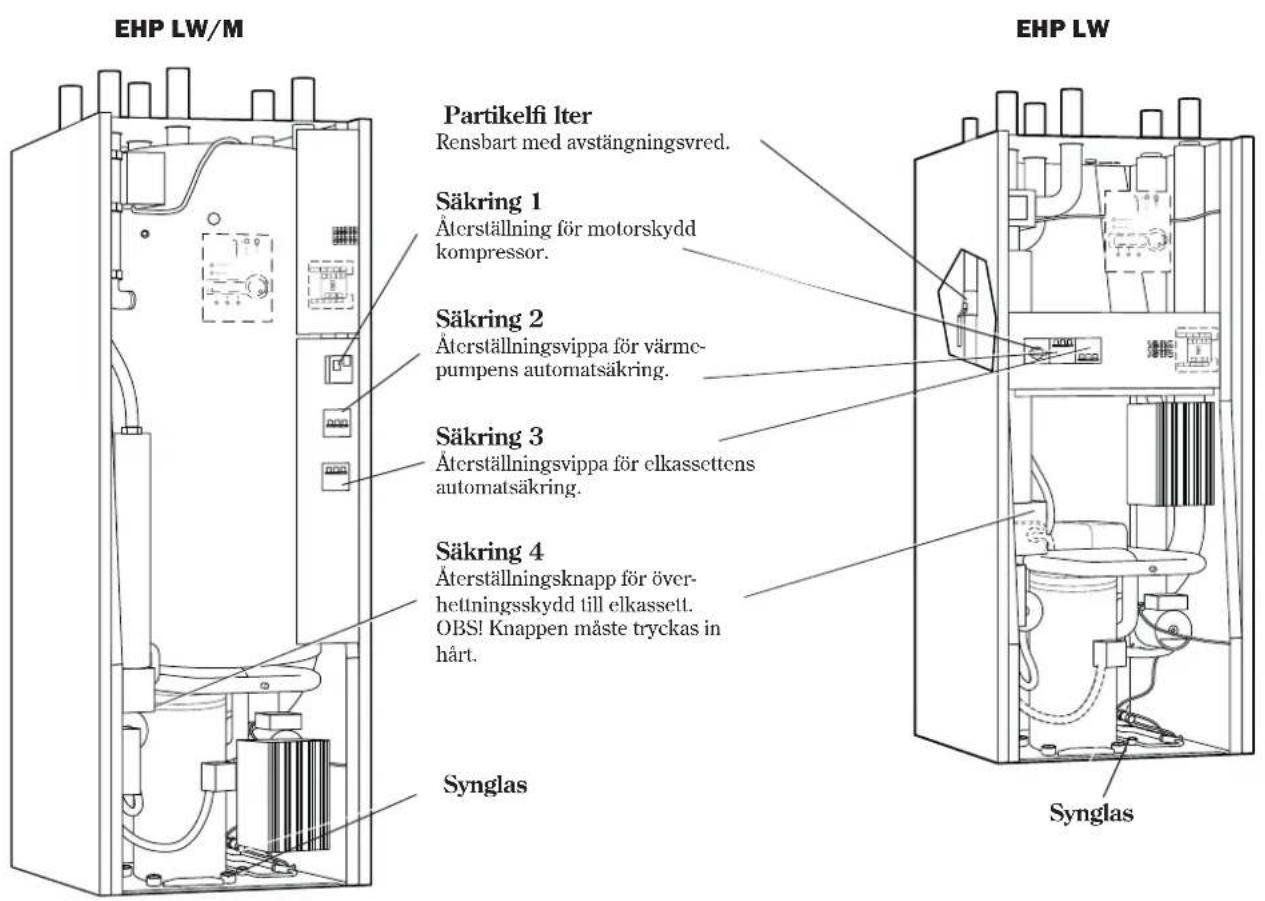

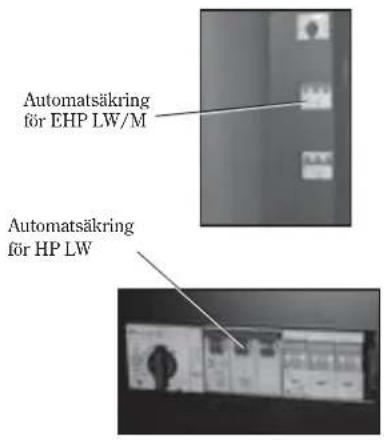

Säkringar och återställningsknappar i värmepumpen....32

Samtliga larm....32

FÖR INSTALLATÖREN 39

Viktig information till installatören 40

Checklista 40

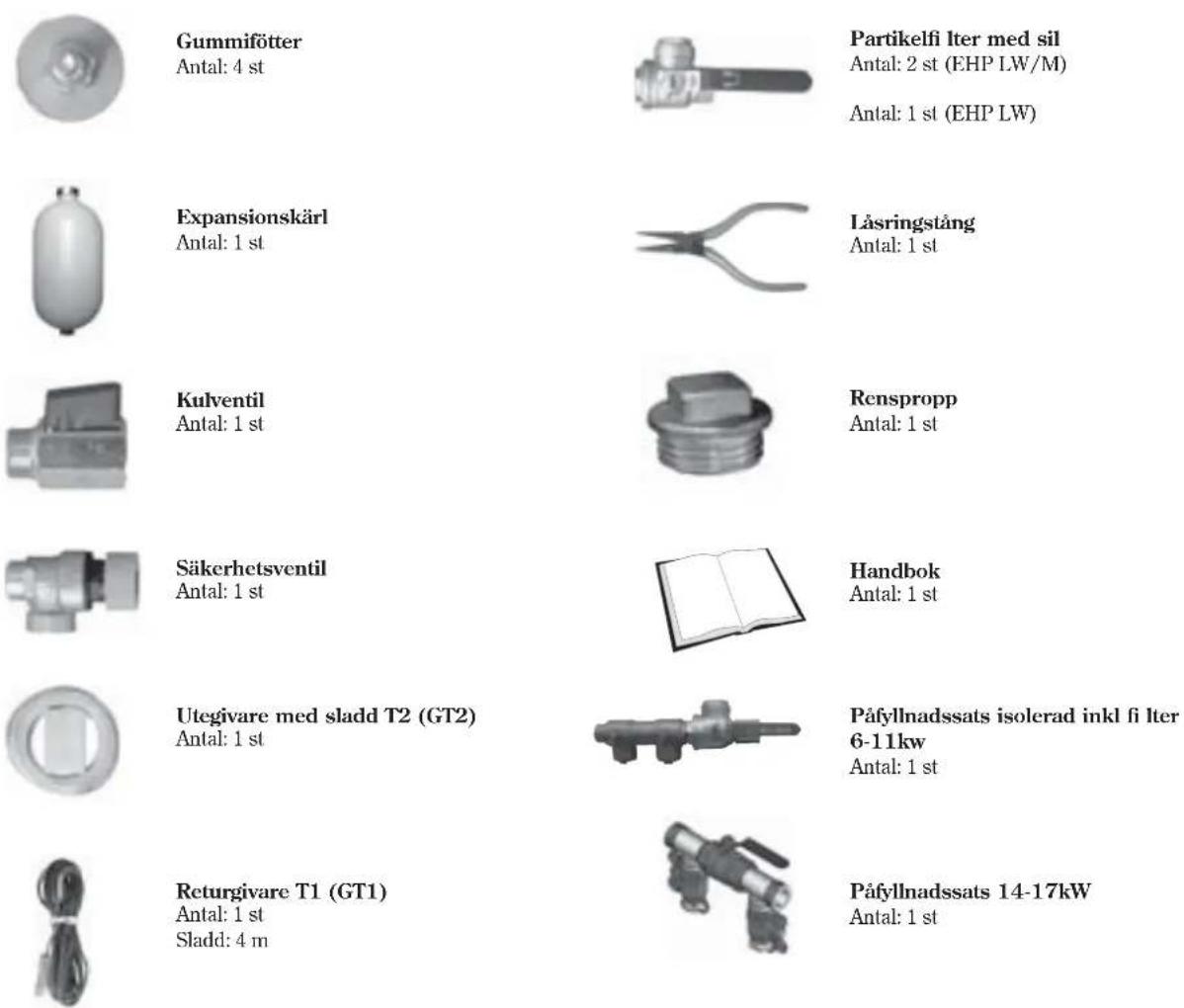

Vad ingår i leveransen? 41

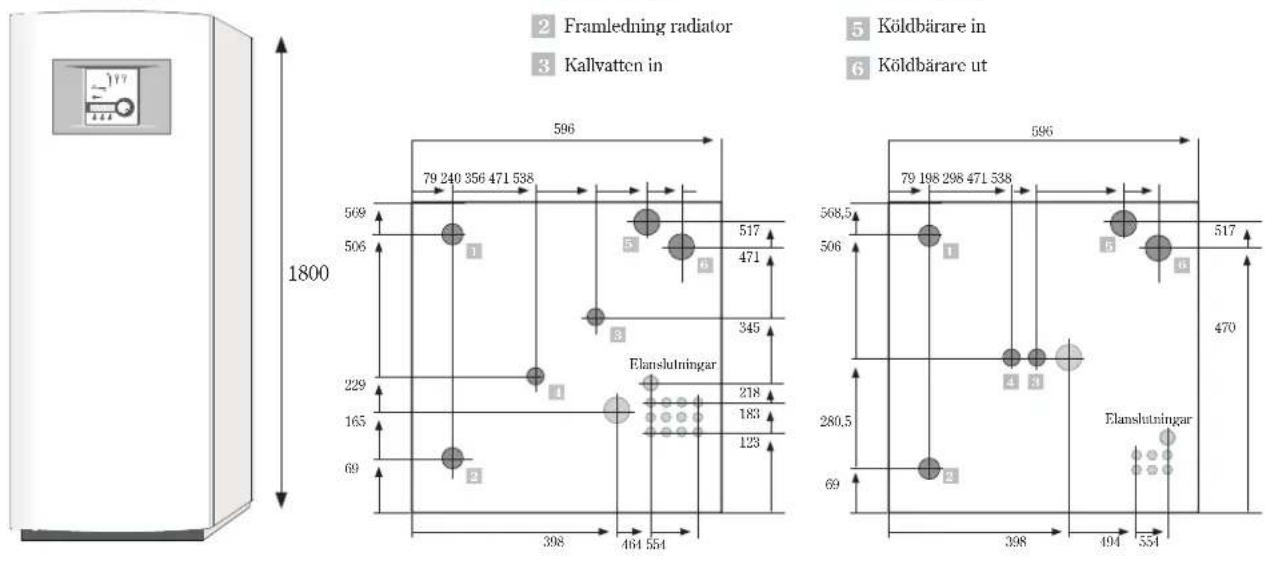

Måttsättningar och VVS-anslutningar.... 42

Allmänt om värmepumpen och kollektorslangen.... 43

Transport av värmepump 43

Placering av värmepump 43

Maximala arbetstemperaturer....43

Minimala arbetstemperaturer 43

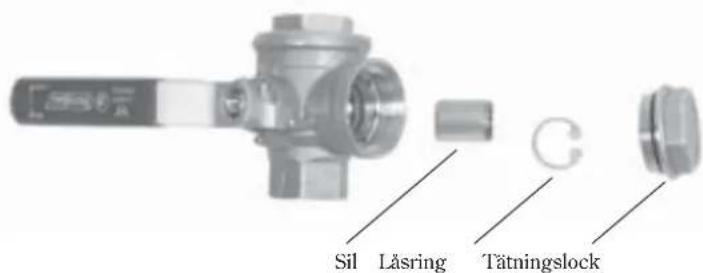

Montera partikelfilter....43

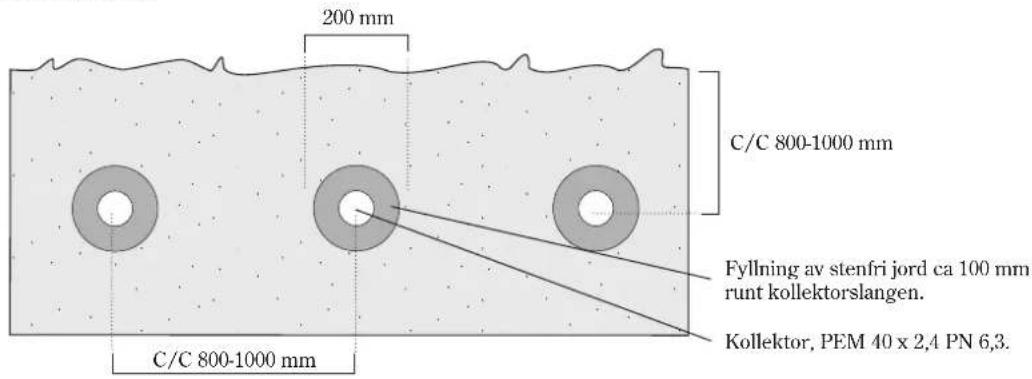

Kollektorslang 44

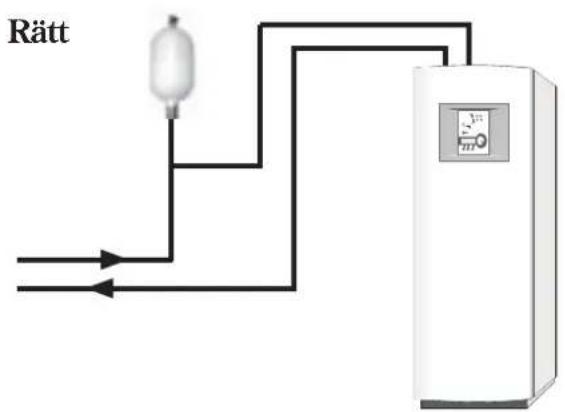

Montera expansionskärl 46

Förberedelser innan inkoppling 47

Montera om köldbärrarrören för sidomontage 47

Komplettera värmepump för grundvattensystem....50

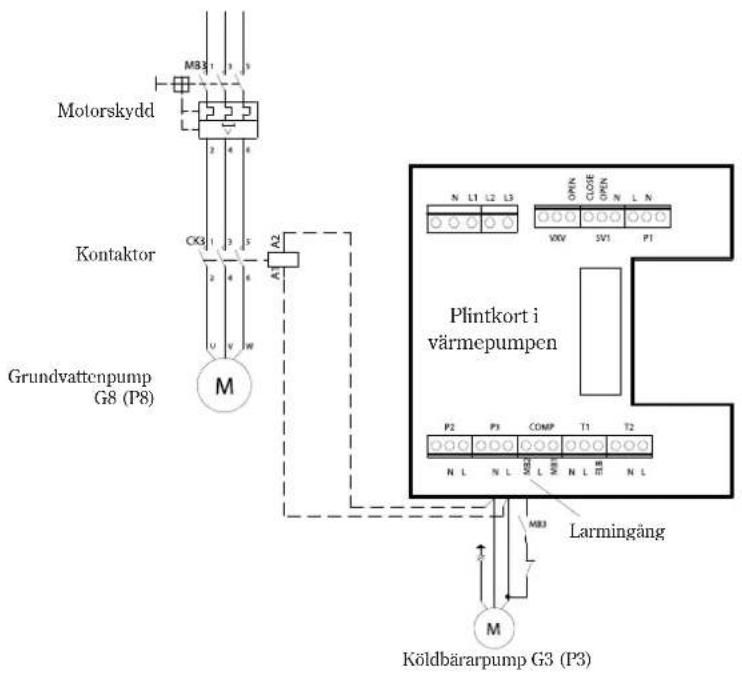

Grundvattensystem: Koppla in el....51

Anslut värmepumpen till värmesystemet.... 51

Inkoppling mot värmesystemet utan bypass: 52

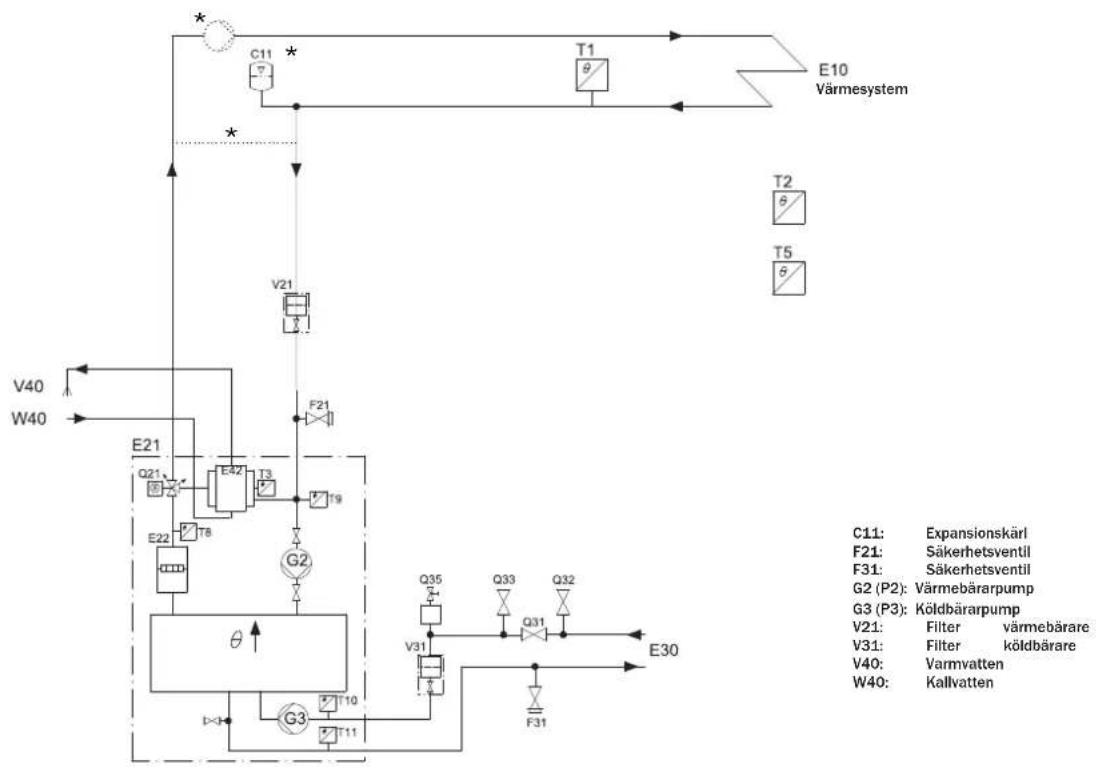

Anslut värmepump LW/M till värmesystemet 53

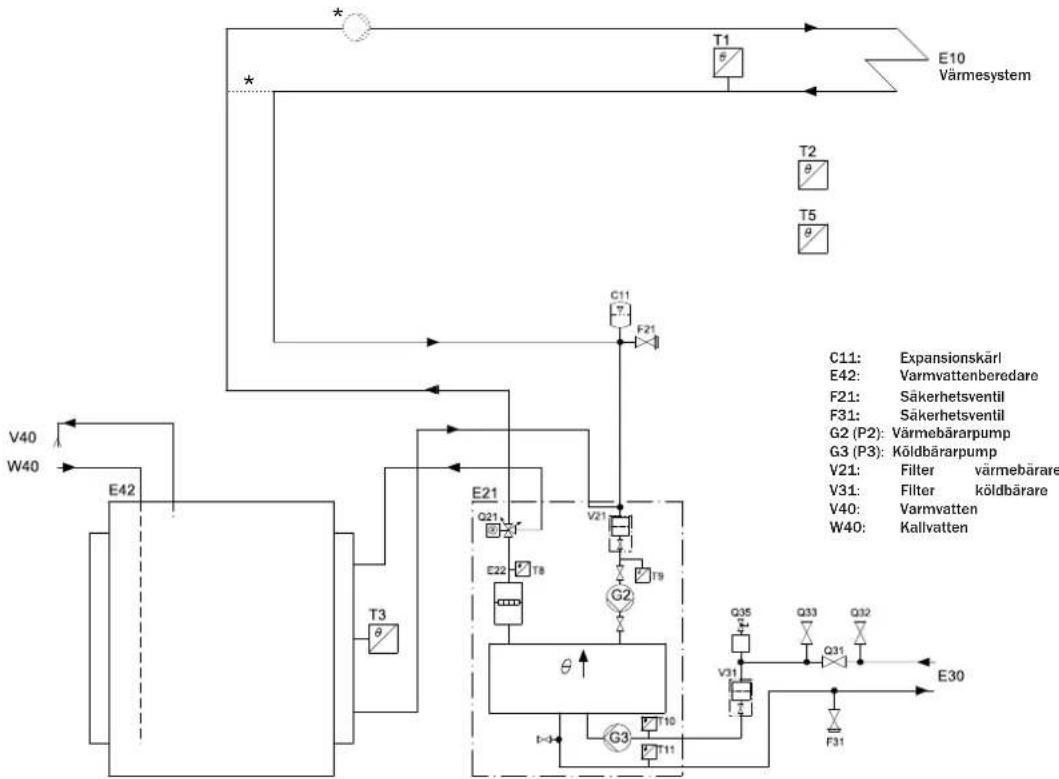

Anslut värmepump LW till värmesystemet 54

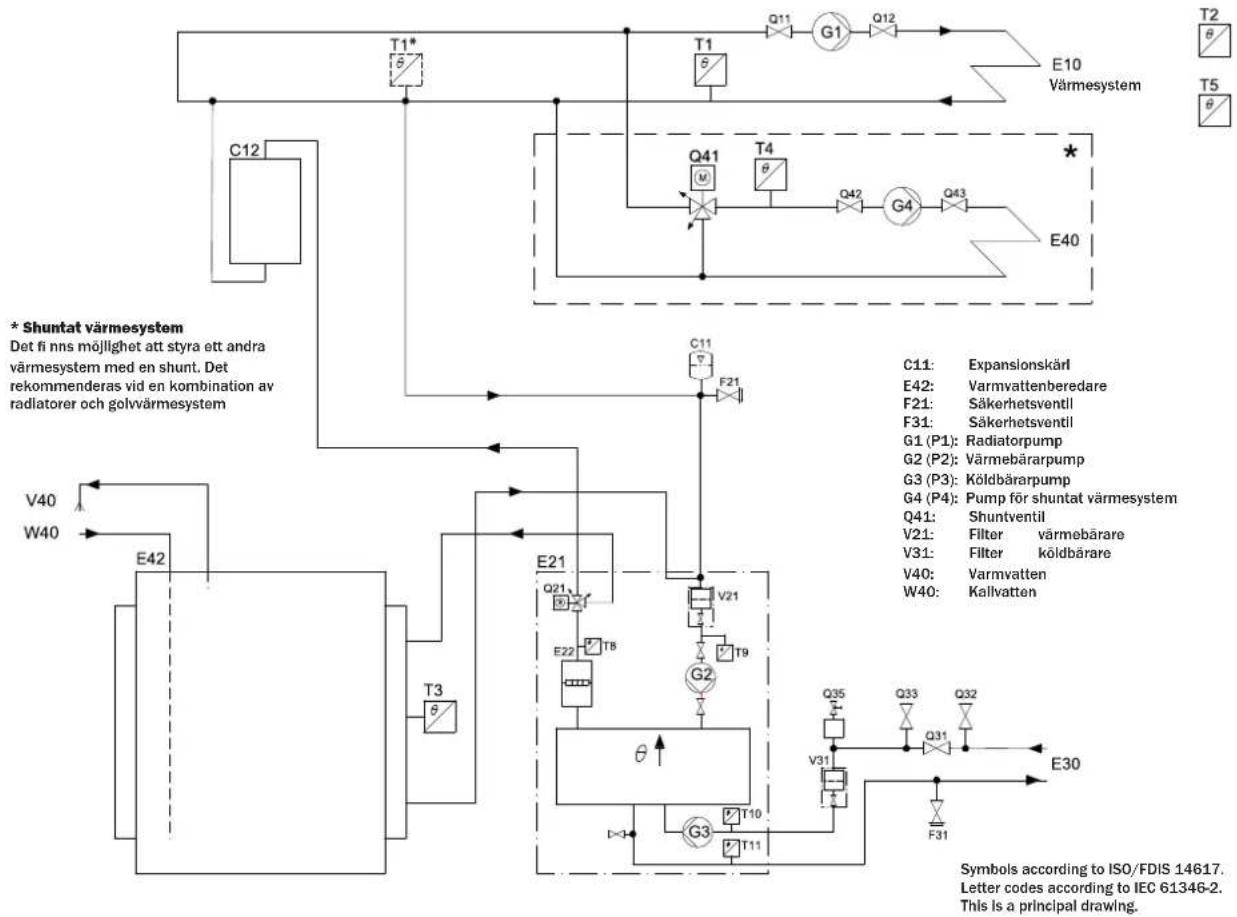

Anslut värmepumpen till ett värmesystem med bypass....55

Fyll på vatten i värmesystemet 56

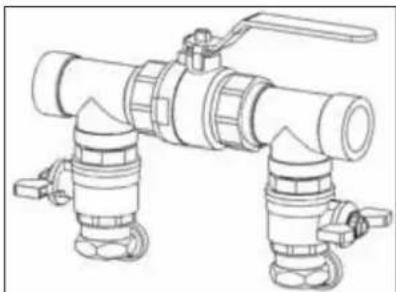

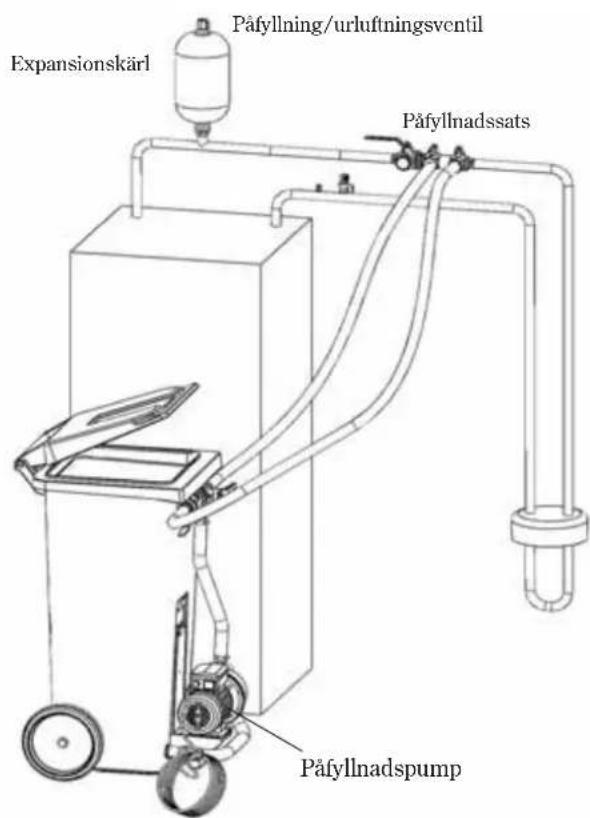

Fyll på köldbärarvätska i kollektorslangen 56

Anslut värmepumpen till elsystemet 59

Säkerhetsbrytare och jordfelsbrytare 59

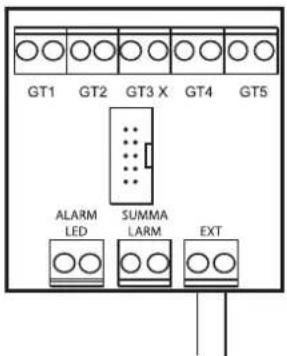

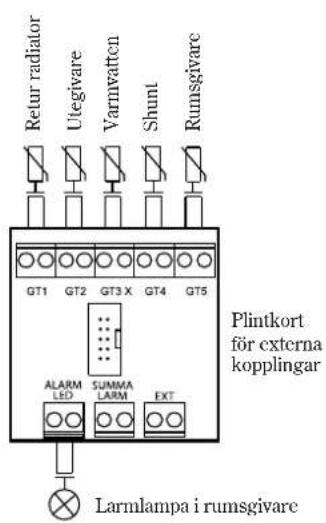

Externa anslutningar till värmepumpen 60

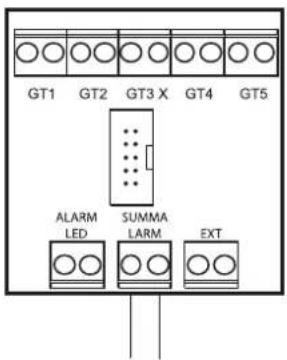

Anslutning av summalarm, externingång och belastningsvakt 61

Installatörs- och servicemenyn (I/S) 62

Så här använder du kontrollpanelen....62

Drifttagning av värmepump 63

Provkör värmepump manuellt 63

Starta värmepumpen....63

Menyfönster där du vid behov kan ändra eller kontrollera inställningar....64

Driftsätt värmepump med enbart tillskott....67

Viktigt att kontrollera efter driftsättning....67

Tekniska uppgifter 68

Värmepumpens fabriksinställningar....68

Givartabell....68

Tekniska data 69

Mall för energiberäkning och energitäckningsgrad 70

För användaren

Viktig information

Värmepumpen EHP xx LW/M och LW tillhör den nya generationen värmepumpar från Bosch. Den innehåller en mängd funktioner som styr temperaturen och produktion av varmvatten i huset. Hjärnan i värmepumpen är reglercentralen Rego 637. I Rego 637 fi nns en styr- och övervakningsfunktion som lagrar viktiga inställningar om värmepumpens drift och underhåll. Inställningarna görs av installatören och användaren via en kontrollpanel på värmepumpens framsida. Inställningar, som är avsedda för dig som användare, presenteras under rubrikerna Basfunktioner och Extrafunktioner.

Installation av värmepump för värmeupptagning i berg, mark eller sjö är anmälningspliktigt. Kontakta kommunens Miljö- och hälsoskyddskontor.

I samband med köptillfället ska installatör genomföra energiberäkning och bedömma energitäckningsgraden för värmepumpssystemet.

När värmepumpen är installerad och driftsatt fi nns det en del saker som du bör kontrollera med jämna mellanrum. Det kan t.ex. vara om något larm har löst ut eller att göra enklare skötselåtgärder. I första hand ska du själv åtgärda detta. Denna handbok beskriver varje moment utförligt. Om problemet kvarstår bör du kontakta din installatör.

Observera

Det är viktigt att du som användare läser igenom detta kapitel. Användaren får under inga omständigheter göra inställningar som är avsedda för installatören. Det kan orsaka allvarliga fel i värmepumpens drift.

Observera

Endast utbildade fackmän får utföra reparationer på denna maskin. Felaktiga reparationer kan medföra allvarllga rlsker för användaren, samt en försämrad besparing. Besök av auktoriserat Serviceombud för att rätta till eller justera efter en sådan reparation, kan i sådana fall inte ske kostnadsfritt, inte ens under garantitiden.

Så här fungerar en värmepump

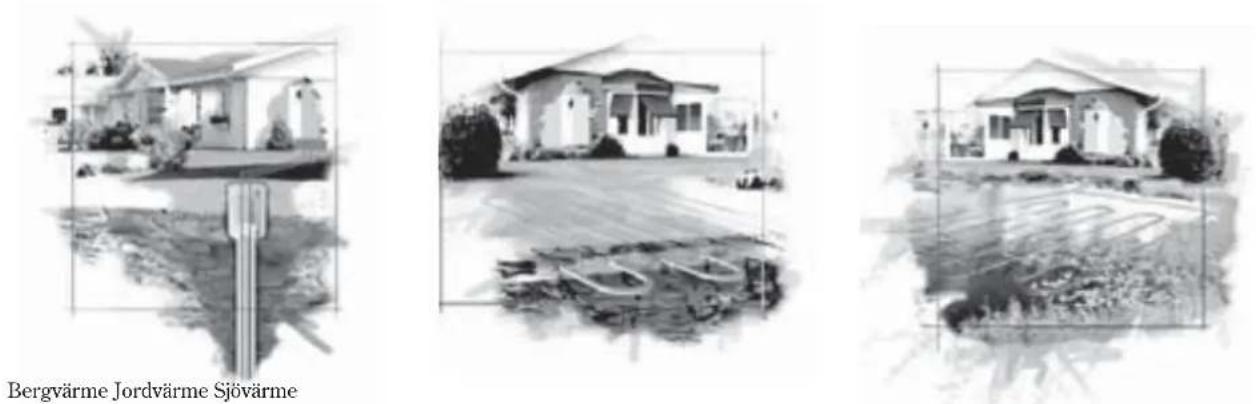

Värmepumpen hämtar lagrad solenergi

Värmepumpen EHP tillhör den nya generationen värmepumpar från Bosch. Värmepumpen har tillverkats med utgångspunkt att vara enkel och driftsäker samt förse ditt hus med billig och miljövänlig värme. För att göra en enkel beskrivning av värmepumpen kan man säga att den fungerar som ett kylskåp, fast tvärtom. I ett kylskåp flyttas värmen inifrån kylskåpet till utsidan. I en värmepump fl yttas värme, som lagrats i mark, berg eller vatten, in i huset. Värmepumpen utvinner den lagrade solenergin som sedan leds in i huset via en slang. I värmepumpen höjs temperaturen och värmen skickas ut i husets värmesystem.

Tekniken i och omkring värmepumpen

Värmepumpen består av fyra huvuddelar:

1. Förångare

Förångar köldmediet till gas och överför samtidigt värme från köldbä- raren till köldmediekretsen.

2. Kondensor

Kondenserar gasen till vätska igen och överför värmen till värmesystemet.

3. Expansionsventil

Sänker trycket och temperaturen på köldmediet

4. Kompressor

Höjer trycket och temperaturen på köldmediet

Dessa fyra huvuddelar är förbundna i tre slutna rörsystem. I värmepumpen cirkulerar ett köldmedium, som i vissa delar av kretsen är i vätskeform och i andra delar i gasform. Läs mer om köldmediets egenskaper i rutan till höger.

Värmepumpen är ett enhetsaggregat av typen indirekt system, som är provtryckt och provkört från fabrik.

Se ingående beskrivning av tekniken i värmepumpen på nästa sida.

Observera

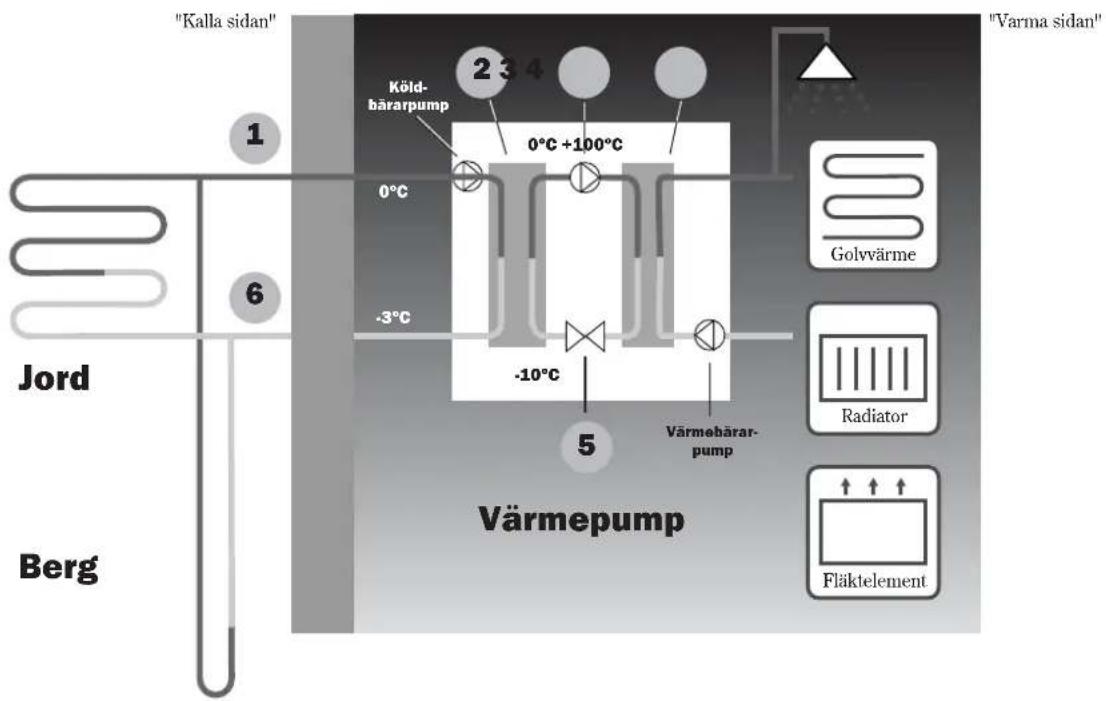

Kokpunkt i förhållande till trycket:

Kokpunkten för olika vätskor varierar med trycket, ju högre tryck desto högre kokpunkt. Vatten kokar t.ex. vid +100 °C vid normalt tryck. Höjer man trycket till det dubbla kokar vattnet vid +120 °C. Halverar man trycket kokar vattnet redan vid +80 °C. Köldmediet i värme-pumpen fungerar likadant, kokpunkten ändras då trycket ändras. Köldmediets kokpunkt ligger dock så lågt som ca -40 °C vid atmosfärtryck. Därför kan det användas även vid låga temperaturer hos värmekällan.

1 Köldbärare in. I en plastslang fi nns köldbärarvätska som är en blandning av vatten och frostskyddsvätska. Vätskan hämtar upp lagrad solvärme från marken och med hjälp av köldbärarpumpen leds vätskan in i värmepumpen och förångaren. Temperaturen är då 0 °C.
I förångaren möter köldbärarvätskan köldmediet. Köldmediet är i detta läge i vätskeform och håller ca -10 °C. När köldmediet möter den nollgradiga köldbärarvätskan börjar det att koka. Det bildas då en ånga som leds in i kompressorn. Temperaturen på ångan är 0 °C.
3 I kompressorn höjs trycket och temperaturen på köldmediet, temperaturen på ångan stiger från 0 °C till ca +100 °C. Den varma gasen trycks därefter in i kondensorn.
4 I kondensorn överförs värmen till husets värmesystem (radiatorer och golvvärme) och varmvattensystem. Ångan kyls ned och blir vätska. Trycket i köldmediet är fortfarande högt när det leds vidare till expansionsventilen.
5 I expansionsventilen sänks trycket på köldmediet. Samtidigt sjunker också temperaturen till ca -10°C. När köldmediet passerar förångaren övergår det i ånga igen.
6 Köldbärare ut. Köldbärarvätskan leds ut från värmepumpen och till berget för att hämta ny lagrad solvärme. Vätskans temperatur är ca -3 °C.

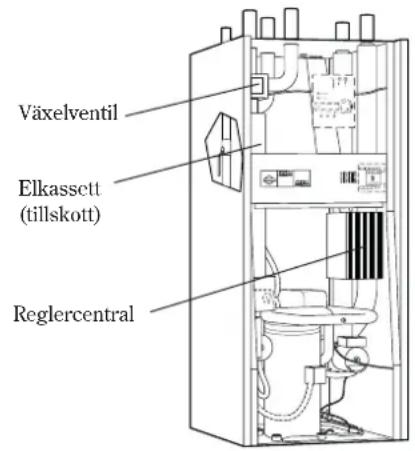

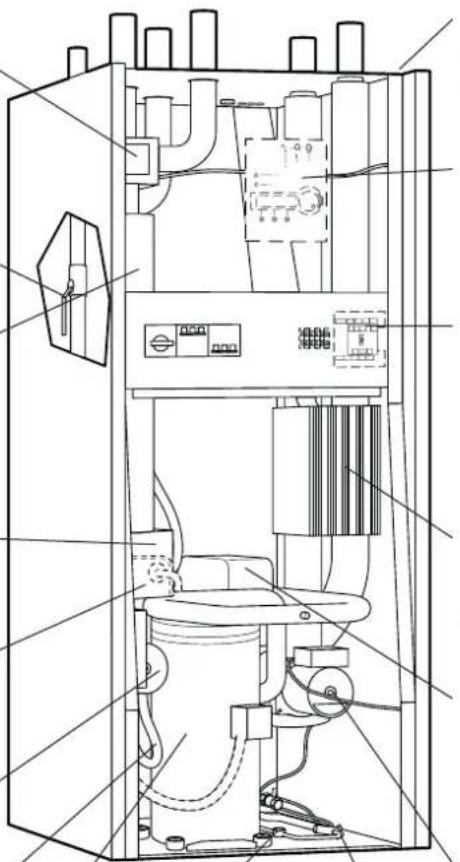

Ingående delar i värmepumpen

Bosch EHP xx LW/M

Växelventil

Ventilen växlar mellan uppvärmning av värmevatten och varmvatten.

Avluftningsnippel

Nippeln används för att avlufta värmevattnet i beredaren.

Varmvattenberedare

Dubbelmantlad varmvattenberedare med innerdel för varmvatten och ytterdel för värmevatten.

Elkassett

Elkassetten kopplas in för att ge effekt vid kall väderlek, vid större varmvattenuttag och vid varmvattenspets.

Återställningsknapp

Tryck in knappen om överhettningsskyddet till elkassetten har löst ut. Knappen fi nns på sidan.

Kondensor

Kondensorn kondenserar gasen till vätska igen och överför värmen till värmesystemet.

Värmebärarpump

Pumpen ser till att värmevatten cirkulerar runt i värmesystemet.

Kompressor

Kompressorn höjer trycket på köldmediet. Temperaturen på ångan höjs från 0 °C till ca +100 °C. Runt kompressorn sitter en isolering som sänker ljudnivån.

Flexibla slangar

Slangarna motverkar vibrationer i värmepumpen.

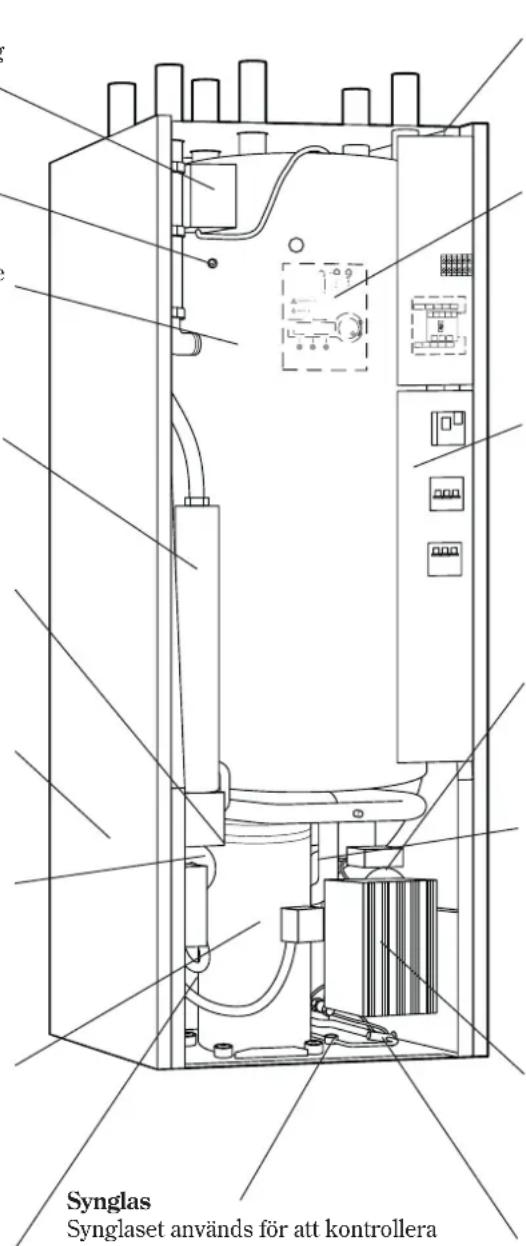

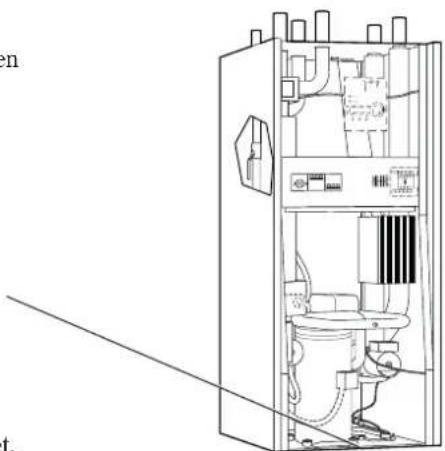

Synglas

Synglaset används för att kontrollera fyllnadsmängden i köldmediekretsen. Det får inte bildas luftbubblor i synglaset när värmepumpen är i drift. Vid start och stopp av värmepumpen kan det dock uppstå bubblor.

Elanslutning

Anslutning av huvudmatning samt givare.

Kontrollpanel

Kontrollpanelen har ett belyst menyfönster med fyra raders textinformation, tre knappar och en ratt.

Ellåda

Ellådan är kapslad. Den har en återställningsfunktion för motorskyddet samt automatssäkringar för värmepump och elkassett.

Köldbärarpump

Pumpen är isolerad och rostskyddsbehandlad. Den ser till att köldbärarvätskan cirkulerar från t.ex. berget och in till värmepumpen.

Förångare

Förångaren förångar köldmediet till gas och överför värme från köldbäraren till köldmediekretsen.

Reglercentral

Reglercentralen är kapslad. Den styr och övervakar alla funktioner i värmepumpen.

Expansionsventil

Sänker trycket på köldmediet som ska in i förångaren och hämta upp energi från t.ex. berget.

Bosch EHP xx LW

Växelventil

Ventilen växlar mellan uppvärmning av värmevatten och varmvatten.

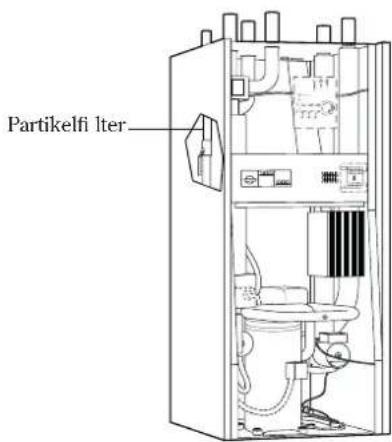

Partikelfi lter

Filtret kan öppnas för enkel rengöring. Det har också en avstängningsfunktion.

Elkassett

Elkassetten kopplas in för att ge effekt vid kall väderlek, vid större varmvattenuttag och vid varmvattenspets.

Återställningsknapp

Tryck in knappen om överhettningsskyddet till elkassetten har löst ut. Knappen fi nns på sidan.

Kondensor

Kondensorn kondenserar gasen till vätska igen och överför värmen till värmesystemet.

Värmebärarpump

Pumpen ser till att värmevatten cirkulerar runt i värmesystemet.

Flexibla slangar

Slangarna motverkar vibrationer i värmepumpen.

Kompressor

Kompressorn höjer trycket på köldmediet. Temperaturen på ångan höjs från 0 °C till ca +100 °C. Runt kompressorn sitter en isolering som sänker ljudnivån.

Synglaset används för att kontrollera fyllnadsmängden i köldmediekretsen. Det får inte bildas luftbubblor i synglaset när värmepumpen är i drift. Vid start och stopp av värmepumpen kan det dock uppstå bubblor.

Elanslutning

Anslutning av huvudmatning samt givare.

Kontrollpanel

Kontrollpanelen har ett belyst menyfönster med fyra raders textinformation, tre knappar och en ratt.

Ellåda

Ellådan är kapslad. Den har en återställningsfunktion för motorskyddet samt automatssäkringar för värmepump och elkassett.

Reglercentral

Reglercentralen är kapslad. Den styr och övervakar alla funktioner i värmepumpen.

Förångare

Förångaren förångar köldmediet till gas och överför värme från köldbäraren till köldmediekretsen.

Köldbärarpump

Pumpen är isolerad och rostskyddsbehandlad. Den ser till att cirkulera köldbärarvätskan från t.ex. berget och in till värmepumpen.

Expansionsventil

Sänker trycket på köldmediet som ska in i förångaren och hämta upp energi från t.ex. berget.

Reglercentralen Rego 637

Det är reglercentralen som är värmepumpens hjärna. Den ser till att värmepumpen ger bästa energibesparing och att den håller i många år. Reglercentralen styr och övervakar värme- och varmvattentillförseln i ditt hus. Övervakningsfunktionen är speciellt viktig. Den stänger av värmepumpen vid eventuella driftstörningar så att inga vitala delar blir förstörda.

Tillskottet skjuter till mer effekt

Om värmepumpen inte klarar av att värma upp huset själv, t.ex. om utetemperaturen sjunker mycket, ser reglercentralen till att en tillskottsvärmekälla kopplas in. Värmepumpen och tillskottet ser tillsammans till att ge rätt temperatur i huset. Tillskottet består av en inbyggd elkassett. Tillskottet kan dock aldrig ta över uppvärmning helt från värmepumpen. Den skjuter bara till den effekt som behövs för att värmepumpen ska kunna generera rätt temperatur. När värmepumpen åter klarar av att sköta uppvärmningen själv kopplas tillskottet automatiskt ur.

Varmvatten prioriteras före värmevatten.

I ett hus med vattenburen värme skiljer man på värmevatten och varmvatten. Värmevattnet är för radiatorer/golvvärme och varmvattnet är för duschar och kranar. Uppvärmning av varmvatten sker i en beredare. I beredaren fi nns en givare som känner av temperaturen på varmvattnet. I LW/M-modellen fi nns beredaren inne i värmepumpen medan LW-modellen har en extern beredare. Värmevattnet passerar genom beredarens ytterhölje och värmer upp beredarens innertank. Reglercentralen ser till att uppvärmning av varmvatten alltid prioriteras före uppvärmning av värmevatten. Det betyder att du aldrig behöver vara utan varmvatten. Reglercentralen styr en växelventil som växlar mellan uppvärmning av värmevatten och varmvatten. När varmvattnet är uppvärmt ser växelventilen till att uppvärmning av värmevattnet sker.

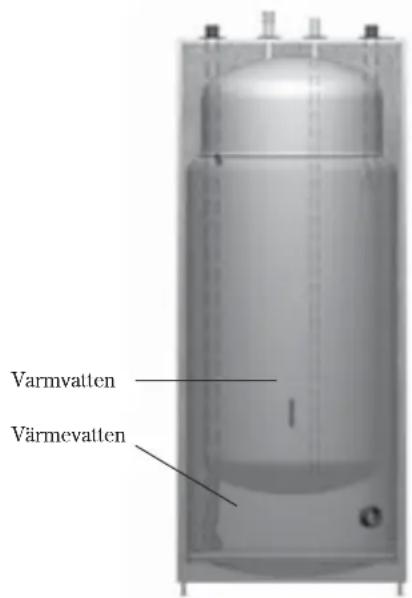

Dubbelmantlad varmvattenberedare

Reglercentralens två olika sätt att styra värmepumpen

Det fi nns två olika sätt för reglercentralen att styra värmepumpen. De två sätten är: Styrning med utegivare och Styrning med utegivare kompletterad med rumsgivare.

Styrning med utegivare

Styrning med utegivare är det vanligaste sättet för reglercentralen att styra värmepumpen. När värmepumpen levereras är den inställd för detta styrsätt. En givare monteras upp på husets yttervägg. Den skickar signaler till reglercentralen i värmepumpen. Styrning med utegivare betyder att värmepumpen automatiskt anpassar värmen i huset beroende på utetemperaturen. Om temperaturen sjunker utomhus d.v.s. det blir kallare, kommer radiatorerna inne i huset att bli varmare.

Du avgör vilken temperatur du ska ha på radiatorerna, i förhållande till utetemperaturen, med hjälp av ett antal inställningar, t.ex. val av värmekurva i reglercentralen. En lägre kurva ger en högre energibesparing.

Styrning med utegivare kompletterad med rumsgivare

Styrning med utegivare kompletterad med rumsgivare betyder att man även placerar en givare centralt inne i huset. Den ansluts till värmepumpen och ger information till reglercentralen om rumstemperaturen. Signalerna påverkar reglercentralens inställningar (kurvor) och ser till att värmepumpen ger bästa energibesparing.

Detta styrsätt används när andra faktorer än utetemperaturen påverkar hur varmt det är inomhus. Det kan t.ex vara när det fi nns en braskamin eller fl äktelement i huset eller om huset är vindkänsligt.

Observera

Endast det rum där rumsgivaren sitter kan påverka reglering av temperaturen.

Observera

När man använder nattsänkning eller någon form av extern styrning av värmepumpen, så blir rumsgivaren inaktiv i 2 timmar.

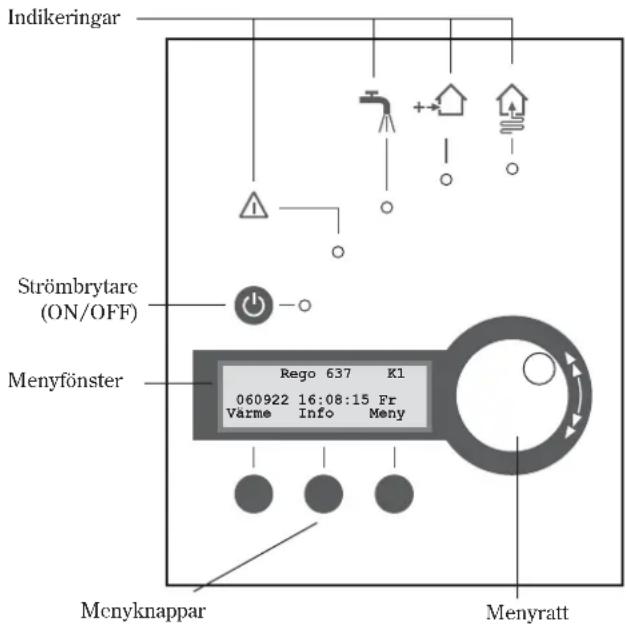

Kontrollpanelen

I kontrollpanelen görs alla inställningar. Du ser också statistik om värmeproduktionen samt information om olika larm. När du har gjort dina inställningar skickar kontrollpanelen signaler till reglercentralen Rego 637 för att verkställa dina önskemål.

Knappar och indikeringar

Strömbrytare (ON/OFF)

Du startar och stänger av värmepumpen med strömbrytarknappen.

Lampan tänd: Värmepumpen är på.

Lampan blinkar: Värmepumpen är av.

Driftindikering

Lampan tänd: Värmepumpen (kompressorn) är i drift.

Tillskottsindikering

Lampan tänd: Värmepumpen får tillskottsenergi från en elkassett.

Varmvattenindikering

Lampan tänd: Värmepumpen värmer vatten i beredaren.

Lampan blinkar: Värmepumpen har varmvatten-spets eller producerar extra varmvatten.

Larmindikering

Lampan blinkar: Det har uppstått ett fel i värme-pumpen.

Lampan tänd: Om lampan lyser med fast sken är larmet kvitterat men larmorsaken kvarstår.

Värme

Värme

En knapptryckning tar dig till snabbvägen för värmeinställningar.

Info

Info

En knapptryckning ger dig fortlöpande information om värmepumpens och tillskottets drifttillständ.

Meny

Meny

En knapptryckning tar dig till huvudmenyn.

Huvudmenyn innehåller alla inställningsmenyer och visning av temperaturer.

Menyratt

Menyratten används för att bläddra mellan menyfönsterna. Vrid menyratten medurs (åt höger) för att förl ytta dig ned i menyerna. Vrid menyratten moturs (åt vänster) för att förl ytta dig upp i menyerna. Du bestämmer också värden på olika inställningar med hjälp av ratten.

Menyfönstret ger dig information och inställningsmöjligheter. Du kan bl.a.:

Välja olika temperatur- och varmvatteninställningar.

Välja extra varmvatten och semesterfunktion.

Se larmorsaker och få åtgärdsinstruktioner.

Få statistik om driften.

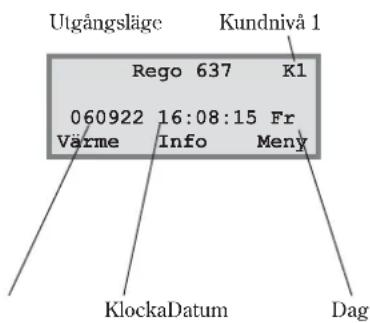

Menyfönstrets utgångsläge

Så här använder du kontrollpanelen

Principen med kontrollpanelen bygger på att du använder tre menyknappar och en menyratt för att förflytta dig mellan olika menyer och inställningar. I menyfönstrets nedersta rad får du alltid information om vad knapparna har för betydelse. Knapparnas funktioner ändras beroende på vilket fönster du befi nner dig i.

Exempel

Om du från utgångsläget trycker på knappen Värme så kommer du till menyn Värme öka/minska. I denna meny kan du öka och minska värmen i huset. Observera att knapparna har fått andra betydelser i detta läge. Du kan antingen gå tillbaka till utgångsläget genom att trycka på knappen Tillbaka. Du kan också välja att ändra på värmeinställningen i huset genom att trycka på knappen Ändra. Om du trycker på knappen Ändra kan du med hjälp av menyratten öka eller minska värmen i huset. Spara din ändring genom att trycka på knappen Spara.

Basfunktioner(Kundnivå1)

Basfunktioner (Kundnivå 1) är de funktioner som du oftast kommer att använda och som du har mest nytta av. Basfunktionerna när du genom att trycka på någon av knapparna Värme, Info eller Meny i utgångsläget. Benämningen K1 i övre högra hörnet visar att du är inne i Basfunktioner - Kundnivå 1.

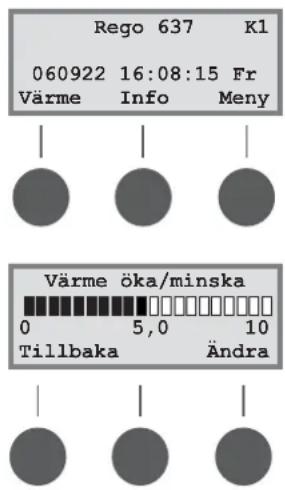

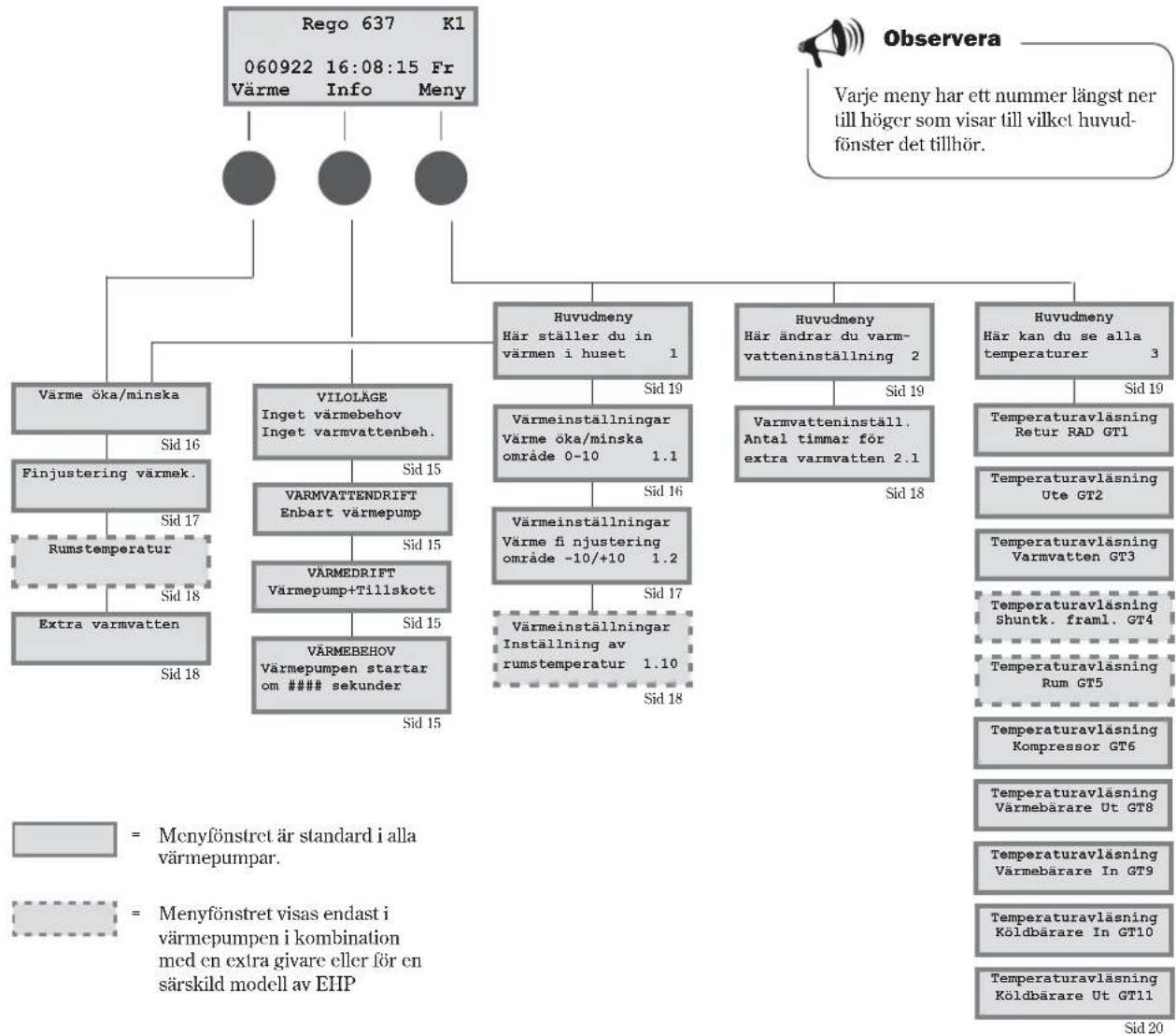

Menyöversikt för Basfunktioner (Kundnivå 1)

Välj rullande information i menyfönstret

Om du trycker på knappen Info i utgångsläget kommer du få fortlöpande information om värmepumpens drift och arbetstemperaturer. Gör så här:

1. Tryck på knappen Info i utgångsläget.

Här följer några av de fönster som visas:

Värmepumpen är i viloläge.

Värmepumpen producerar varmvatten. Du ser vid vilken temperatur värmepumpen kommer att stanna och vad den nuvarande temperaturen är. Observera att stopptemperaturen avläses i botten av beredaren. Varmvattnet är några grader varmare i toppen beredaren.

Värmepumpen och tillskottet är igång.

Värmepumpen har fått signaler om att den ska producera värme. Den väntar nu på att återstartstiden ska räkna ner till noll.

Återgå till utgångsläget genom att åter trycka på någon av knapparna eller vrid på ratten.

Ställ in värmen

Att ställa in värmen på värmepumpen är en enkel sak. Men innan vi förklarar hur du går till väga är det viktigt att förstå sambandet mellan utetemperatur, returtemperatur och värmekurvans lutning. Sambandet förklaras enklast med en värmekurva.

Värmekurva

Värmekurvan är ditt hjälpmedel för att bestämma vilken temperatur du vill ha i huset. Värmepumpen styrs av utetemperaturen. När det blir kallare väder ser värmepumpen till att automatiskt producera mer värme.

Returtemperatur:

Returtemperaturen är temperaturen på vattnet som kommer tillbaka till värmepumpen från radiatorerna. Vattnet som leds från värmepumpen ut i värmesystemet är normalt 7-10 °C högre än returtemperaturen. När utetemperaturen är -10 °C och kurva 4 är inställd strävar pumpen efter att returvattnet ska hålla ca 40 °C.

Utetemperatur:

Utetemperaturen bestämmer värmepumpens produktion av värme. En givare som placerats utomhus skickar signaler till reglercentralen som sedan påverkar värmepumpen.

Kurvlutning:

Du har möjlighet att ändra kurvlutningen för att öka och minska värmen i huset. Skalan är mellan 0-10.

Observera

När värmepumpen levereras är kurvlutningen inställd på läge 4. Det innebär att returtemperaturen är +35 °C när det är 0 °C utomhus.

Ändra kurvlutning

Genom att höja och sänka kurvlutningen i menyn Värme öka/minska påverkar du värmepumpens produktion av värme. Detta är särskilt effektivt vid kall väderlek.

Returtemperatur °C Kurvlutning 0-10

Streckad linje:

Om returtemperaturen när högre än 57°C går ett larm och kompressorn slår ifrån. Värmepumpen startar automatiskt när returtemperaturen har sjunkit.

Kurvlutning:

2-4 Normal inställning för golvvärme.
4-6,5 Normal inställning för radiatorer/element.
7-10 Onormalt hög inställning.

I värmekurvan ser vi att kurvlutning 4 ger en returtemperatur på +35 °C när del är 0 °C utomhus. Om utetemperaturen sjunker ser vi att returtemperaturen ökar. Ju kallare utetemperatur ju högre returtemperatur. Vid en utetemperatur på ca -30 °C scr vi att kurvlutningen nästan när gränsvärdet (+57 °C) för returtemperaturen.

Om du inte är nöjd med temperaturen inomhus när det är kallare än +5 °C utomhus, ska du ändra lutningen på värmekurvan. Gör så här:

1. Tryck på knappen Värme i utgångsläget.

1. Tryck på knappen Ändra.
2. Vrid menyratten medurs för att höja värmen.

Vrid menyratten moturs för att sänka värmen.

(Gör inte för stora korrigeringar. 0,2-0,6 enheter är ofta tillräckligt.)

1. Spara det nya värdet genom att trycka på knappen Spara.

Observera

Efter en ökning eller minskning av värmen bör du vänta minst en dag innan ny justering utförs.

Om det efter fl era justeringar fortfarande är svårt att få en behaglig inomhustemperatur vid en utetemperatur runt 0 °C bör du "knäcka värmekurvan". Läs om hur du "knäcker kurvan" under rubriken Extrafunktioner - Kundnivå 2 / Värmeinställningar / Anpassning av värmekurva.

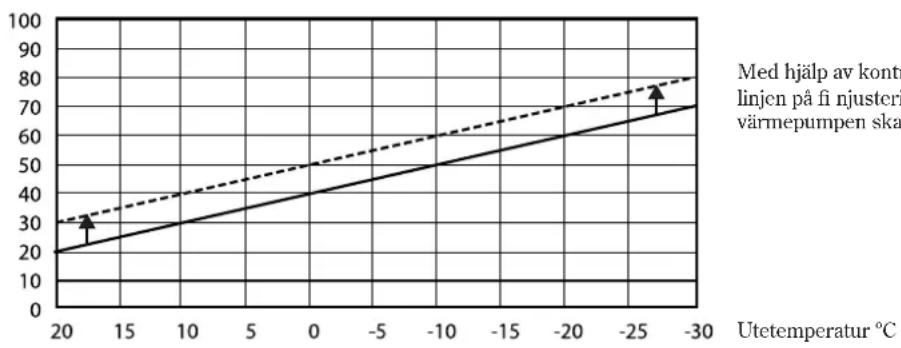

Finjustering av värmekurvan

Värmekurvan kan även fi njusteras. Finjustering innebär att man förskjuter värmekurvan parallellt. Finjusteringen görs i menyn Finjustering värmek. Diagrammet för fi njustering visar hur den streckade linjen har parallellförskjutits uppåt. Det betyder att värmen har fi njusterats åt plus-hållet och att värmepumpen kommer att styras för att hålla en högre temperatur på returledningen vid alla utetemperaturer.

Returtemperatur °C

Med hjälp av kontrollpanelens menyratt har linjen på fi njusteringen fl yttats uppåt för att värmepumpen ska producera mer värme.

Vid varm väderlek (över +5 °C):

Om du inte är nöjd med temperaturen inomhus när det är varmare än +5 °C utomhus, ska du förskjuta kurvan i menyn Finjustering värmek. Gör så här:

1. Tryck på knappen Värme i utgångsläget.
2. Vrid menyratten medurs tills du kommer till menyn Finjustering värmek..

1. Tryck på knappen Ändra.

2. Vrid menyratten medurs för att höja värmen. Vrid menyratten moturs för att sänka värmen. (Gör inte för stora korrigeringar. 0,5-1,0 enheter är ofta tillräckligt.)

3. Spara det nya värdet genom att trycka på knappen Spara.

Ställ in önskad rumstemperatur

Om du har en rumsgivare ansluten till värmepumpen kan du i menyn Rumstemperatur ställa in den temperatur du önskar ha i rummet. I Extrafunktioner (Kundnivå 2) kan du ställa in hur mycket givaren ska påverka värmesystemet.

Gör så här:

1. Tryck på knappen Värme i utgångsläget.
2. Vrid menyratten medurs tills du kommer till menyn Rumstemperatur.

1. Tryck på knappen Ändra.
2. Vrid menyratten medurs för att öka rumstemperaturen. Vrid menyratten moturs för att minska rumstemperaturen.
3. Spara det nya värdet genom att trycka på knappen Spara.

Ställ in värmepumpen för extra varmvatten

Du kan erhålla extra mycket varmvatten genom att tillfälligt höja tem pera turen på vattnet i varmvattenberedaren. Det kan vara lämpligt om t.ex. många personer ska duscha. I kontrollpanelen och menyn Extra VV väljer du det an tal tim mar som funktionen ska vara igång. Gör så här:

1. Tryck på knappen Värme i utgångsläget.
2. Vrid menyratten medurs tills du kommer till menyn Extra VV.

1. Tryck på knappen Ändra.
2. Vrid menyratten medurs för att välja det antal timmar som elkassetten ska vara igång (t.ex. 24 timmar).

1. Spara värdet genom att trycka på knappen Spara.

Observera

I exemplet beskriver vi hur du ställer in önskad rumstemperatur med hjälp av en ansluten rumsgivare. Skalan i området är 10 °C till 30 °C.

Observera

När den inställda tiden passerat måste du upprepa inställningen på nytt för att erhålla extra varmvatten igen.

Värme- och varmvatteninställningar

Gå till värmeinställningar i kundnivå 1 så här:

1. Tryck på knappen Meny i utgångsläget.

1. Tryck på knappen Välj och bläddra bland menyerna för värmeinställningar med menyratten.

Gå till varmvatteninställningarna i kundnivå 1 så här:

1. Vrid menyratten medurs tills du kommer till menyn Här ändrar du varmvatteninställning.

1. Tryck på knappen Välj och bläddra bland menyerna för varmvatteninställningar med menyratten.

Observera

Varje meny har ett nummer längst ner till höger som visar till vilket huvudfönster det tillhör.

Läs av temperaturer på värmepumpen

I värmepumpen fi nns det fl era olika temperaturgivare. Varje givare har en viktig uppgift för värmepumpens dagliga drift. Det kan t.ex. vara att reglera värmeproduktionen så att inte pumpen blir överhettad. Gör så här för att läsa av temperaturer på värmepumpen:

1. Tryck på knappen Meny i utgångsläget.
2. Vrid menyratten medurs tills du kommer till menyn Här kan du se alla temperaturer (meny 3).

1. Tryck på knappen Välj.
2. Vrid på menyratten för att bläddra mellan värmepumpens samtliga temperaturgivare.

Samtliga menyer för temperaturgivarna

Nedan kan du se alla de fönster som fi nns för värmepumpens temperaturgivare. Notera att du inte kan göra några inställningar i dessa menyer utan endast se aktuella värden. Vissa menyer är standard för alla modeller av EHP medan andra bara fi nns i kombination med olika tillbehör. Givarna larmar om temperaturen ligger utanför tillåtna intervall/värden.

Observera

Alla givare ingår inte som standard i värmepumpen utan fi nns som tillbehör för olika användningsområden. Se mer information vid respektive meny.

Temperaturavläsning Retur rad GT1 Från 41,3° Nuv 40,3° Tillbaka

Temperaturavläsning Ute GT2 14,0° Tillbaka

Temperaturavläsning Varmvatten GT3 Inst 51,0° Nuv 50,0° Tillbaka

Temperaturavläsning Shuntk. framl. GT4 Börv 40,3° Nuv 43,0° Tillbaka

Temperaturavläsning Rum GT5 Börv 20,0° Nuv 19,5° Tillbaka

Temperaturavläsning Kompressor GT6 90,0° Tillbaka

Temperaturavläsning Värmebärare Ut GT8 45,0° Tillbaka

Temperaturavläsning Värmebärare In GT9 40,3° Tillbaka

Temperaturavläsning Köldbärare In GT10 0,0° Tillbaka

Temperaturavläsning Köldbärare Ut GT11 -4,0° Tillbaka

Menyn visar temperaturen i värmesystemets returledning, d.v.s. vattnet som leds från radiatorerna tillbaka till värmepumpen vid värmedrift. Denna temperatur varierar beroende på utomhustemperaturen.

Menyn visar utetemperaturen. En viss avvikelse mot verklig temperatur kan förekomma p.g.a. värmestrålningen från huset mot den monterade utegivaren.

Menyn visar inställd och nuvarande temperatur i varmvattenberedarens nedre del av den yttre behållaren. Temperaturen är ca 5 °C lägre än den temperatur som varmvattnet har inne i den inre behållaren.

Menyn gäller endast tillsammans med en framledningsgivare. Om en extra kurva med shunt används, t.ex. för golvvärmesystem, kan du se temperaturen på framledningen i kretsen. Temperaturen varierar med utomhustemperaturen.

Menyn gäller endast tillsammans med en rumsgivare. Menyn visar börvärde och nuvarande temperatur i det rum där givaren finns.

Menyn visar kompressorns arbetstemperatur. Under drift varierar temperaturen mellan 70 °C och 125 °C.

Menyn visar temperaturen på radiatorvattnet som lämnar värmepumpen. Den varierar beroende på utomhustemperaturen och om värmepumpen befi nner sig i varmvattendrift.

Menyn visar temperaturen på vattnet som leds in till värmepumpen. Den varierar beroende på utomhustemperaturen och om värmepumpen befi nner sig i varmvattendrift. Vid 57 °C stannar värmepumpen av säkerhetsskäl.

Menyn visar temperaturen på köldbärarvätskan som leds in till värmepumpen från borrhållet eller marken. Den kan variera mellan -5 °C till +15 °C under en säsong.

Menyn visar temperaturen på köldbärarvätskan som leds ut från värmepumpen till borrhållet eller marken. Normalt är den vid drift 1,5 - 5,0 grader lägre än köldbärarvätskan som leds in till värmepumpen.

Extrafunktioner(Kundnivå2)

Avsnittet Basfunktioner (Kundnivå 1) innehåller de funktioner som du antagligen kommer använda mest och som du har störst nytta av. Det fi nns dock en mängd extra funktioner som du kan använda för att påverka din värmepump. Det kan t.ex. vara att aktivera värmepumpen för semesterfunktion eller ställa om klockan och datum. Om inga inställningar görs i Kundnivå 2 (K2), kommer menyfönstret automatiskt att återgå till Kundnivå 1 (K1) efter 30 minuter. Gör så här för att komma åt extrafunktionerna i Kundnivå 2:

1. Tryck och håll in knappen Värme tills det står Access = KUND2 i fönstret
2. Tryck på knappen Meny för att öppna Huvudmenyn. I Kundnivå 2 har du fortfarande tillgång till alla basfunktioner från Kundnivå 1.

(Utgångsläge)

Tryck och håll in knappen Värme tills det står Access = KUND2 i fönstret.

Menyöversikt för Extrafunktioner (Kundnivå 2)

Värmeinställningar

Öppna värmeinställningarna i Kundnivå 2 så här:

1. Tryck och håll in knappen Värme tills det står Access = KUND2 i fönstret.
2. Tryck på knappen Meny.
3. Tryck på knappen Välj och bläddra mellan menyerna med menyratten.

Anpassning av värmekurvan

Du kan "knäcka" värmekurvan upp eller ned för var femte utomhusgrad. Du kan t.ex. göra en puckel på kurvan vid 0 °C. Gå in under meny 1.3, tryck på Välj och vrid menyratten tills det står 0 °C i den övre vänstra delen av menyn. Klicka sedan på Ändra och vrid menyratten för att öka eller minska returtemperaturen. Ändra temperaturen max 1-2 °C, tryck sedan på Spara och avvakta minst ett dygn. Syftet med att knäcka kurvan är att kunna påverka värmepumpens värmeproduktion vid extra känsliga utetemperaturer.

Rumsgivarpåverkan

Menyn visas endast för värmepumpar som har en rumsgivare installerad. I menyn ställer du in hur mycket rumsgivaren ska påverka värmekurvan. Om du anger ett högre värde kommer rumsgivaren att ha större inverkan. Observera att rumsgivaren bara fi njusterar värmekurvan. Det är därför viktigt att grundinställningen för värmekurvans lutning och fi njustering är rätt från början.

Semesterfunktion

Menyn visas endast för värmepumpar som har en rumsgivare installerad. Semesterfunktionen ger dig möjlighet att välja det antal dagar som rumstemperaturen ska sänkas till 15 °C (temperaturen är ej ställbar). När dagarna har passerat återgår värmepumpen till normal värmeinställning. Varmvattenproduktionen påverkas inte av semesterfunktionen.

Fjärrstyrning

Menyn visas endast för värmepumpar som har en rumsgivare installerad. Dessutom behövs en särskild fjärrstyrningsutrustning. Utrustningen är tillbehör. Via en telefon kan du växla mellan fjärrstyrningsfunktion och normalfunktion.

Sommarurkoppling

Funktionen betyder att värmepumpen endast producerar varmvatten när utomhustemperaturen stiger över inställd temperatur.

Huvudmeny
Här ställer du invärmen i huset	1
Tillbaka	Välj

Värmeinställningar Anpassning av värme-kurvan (knäcka) 1.3 Tillbaka Välj

Värmeinställningar
Inställning av rums-givarpåverkan	1.11
Tillbaka	Välj

Värmeinställningar
Inställning av semesterfunk.	1.12
Tillbaka	Välj

Värmeinställningar
Fjärrstyrning
värme	1.13
Tillbaka	Välj

Värmeinställningar
Inställning av sommarurkoppl.	1.14
Tillbaka	Välj

Ställ in extra värmekurva med shunt

Om du har golvärme kombinerat med radiatorer bör du ställa in en extra värmekurva med shunt. Shunten är en ventil som släpper igenom vatten i olika mängder. Det gör att golvet inte blir för varmt och förstör ytmaterialet. Menyfönstret visas alltså enbart för dig som har en extra framledningsgivare, T4 (GT4), till värmepumpen. Du ställer in den extra värmekurvan genom två menyer: Shunt öka/minska och Shuntk. finjustering.

Öka eller minska shunt

1. Tryck och håll in knappen Värme tills det står Access = KUND2 i fönstret.
2. Tryck på knappen Värme.
3. Vrid menyratten medurs tills du kommer till menyn Shunt öka/minska.
4. Tryck på knappen Ändra.
5. Vrid menyratten medurs för att välja en högre värmekurva. Vrid menyratten moturs för att välja en lägre värmekurva.
6. Spara det nya värdet genom att trycka på knappen Spara.

Observera

Golvvärmekretsens utgångsläge är värmekurva 2.

Skalan är i området 0 till 10. Extra värmekurva med shunt fung- erar endast med en extra framled- ningsgivare T4 (GT4).

Finjustera shunt

1. Tryck och håll in knappen Värme tills det står Access = KUND2 i fönstret.

2. Tryck på knappen Värme.

3. Vrid menyratten medurs tills du kommer till menyn Shuntk. fi njustering.

1. Tryck på knappen Ändra.

2. Vrid menyratten medurs för att parallellförskjuta kurvan uppåt. Vrid menyratten moturs för att parallellförskjuta kurvan nedåt.

3. Spara det nya värdet genom att trycka på knappen Spara.

Observera

I exemplet beskriver vi hur du fi njusterar den extra värmekurvan. Skalan i området är -10 °C till +10 °C.

Varmvatteninställningar

Varmvattenspets

Återkommande temperaturhöjningar för varmvattnet

I menyn Intervall för varmvattenspets kan du ställa in intervallet för ständigt återkommande höjningar av varmvattentemperaturen. Om du t.ex. anger värdet sju dagar så höjs temperaturen med ytterligare 5 grader en gång i veckan.

Tidsstyrningar

Öppna inställningsmenyerna för tidsstyrningar så här:

1. Tryck och håll in knappen Värme tills det står Access = KUND2 i fönstret.
2. Tryck på knappen Meny.
3. Vrid menyratten till höger tills du kommer till menyn Tidsstyrningar enligt klocka (meny 4).
4. Tryck på knappen Välj och bläddra mellan menyerna med kontrollpanelsratten.

Tidsstyrning av värmepump enligt klocka

Funktionen Tidsstyrning VP enligt klocka är till för dig som vill att värmepumpen ska producera olika mycket värme under olika tider på dygnet och under olika veckodagar. På detta sätt kan du ytterligare sänka energiförbrukningen. Efter nattsänkning eller någon form av extern styrning av värmepumpen kommer T5 (rumsgivaren) att vara inaktiv i 2 timmar, för att huset ska ha tid att återhämta sig. Det betyder i praktiken att det inte fi nns någon funktion på rumsgivaren förutom temperaturavläsning om man nattsänker varje natt.

Exempel:

Du önskar ställa in värmepumpen så att den håller 3 °C lägre radiatortemperatur på mändagar mellan klockan 22:00 och 06:00.

1. Vrid ratten medurs tills du kommer till menyn Tidsstyrningar VP enligt klocka (meny 4.1).

2. Tryck på knappen Välj.

3. Vrid menyratten medurs för att välja dag. Tryck därefter på knappen Ändra för att markera veckodagen med symbolen ^. Vrid menyratten medurs ett steg för att aktivera startdagen. Veckodagen erhåller då en stor bokstav.

4. Tryck på högerpilen (->) tills markören hamnar under de första två nollorna (00).

Varmvatteninställn. Intervall för varmvattenspets 2.2 Tillbaka Välj

Huvudmeny Här ställer du in värmen i huset 1 Tillbaka Välj

Huvudmeny Tidsstyrningar enligt klocka 4 Tillbaka Välj

Observera

Om man har tidstariff med billig el t.ex. nattetid så kan ev. besparing utebli om återgången till normaltemperatur sker när det dyrare elpriset gäller.

Tidsstyrning Tidsstyrning VP enligt klocka 4.1 Tillbaka Välj

Tidsstyrning VP 1 må 00:00-00:00 ^ Tillbaka Ändra

Tidsstyrning VP 1 Må 00:00-00:00 ^ Avbryt ->

Tidsstyrning VP 1 Må 00:00-00:00 ^^ Avbryt ->

1. Vrid på menyratten tills värdet 22:00 visas.
2. Tryck två gånger på högerpilen (->) så att markören fl yttas två steg till höger.
3. Vrid på menyratten tills värdet 06:00 visas.
4. Tryck på högerpilen så att den ersätts med funktionen Spara.
5. Avsluta inställningen med att trycka på knappen Spara.
6. Tryck på knappen Tillbaka.
7. Vrid menyratten medurs tills du kommer till menyn Inställning av nivå Värmepump +/- (meny 4.1.1).
8. Tryck på knappen Välj och ställ in temperaturen -3 °C som ska gälla för de inställda tidsintervallen. Ställ inte in en för stor temperatursänkning, max ca 3 °C för radiator-system och max ca 1,5 °C för golvvärmesystem räcker.
9. Avsluta med att trycka på knappen Spara.

Observera

Om du önskar göra inställningar för veckans alla dagar utför du samma instruktion som visats i exemplet sju gånger, en för varje veckodag.

Temperaturen som ställts in i 4.1.1 gäller för samtliga tidsintervaller som är aktiverade.

Tidsstyrning av varmvatten enligt klocka

Funktionen Tidsstyrning VV enligt klocka (4.3) fungerar precis på samma sätt som Tidsstyrning VP enligt klocka (4.1). Du kan välja att koppla bort varmvattenladdningen helt för att spara energi. Detta är framförallt effektivt under högtariff. Tillvägagångssättet är enligt tidigare exempel. Utnyttja det för att göra dina inställningar.

Läs av drifttider på värmepumpen och tillskottet

I reglercentralen sparas statistik om värmepumpens och tillskottets drift. Du kan t.ex. se hur många timmar de har varit igång. Så här gör du för att se värmepumpens och tillskottets drifttider:

1. Tryck och håll in knappen Värme tills det står Access = KUND2 i fönstret.
2. Tryck på knappen Meny.

1. Vrid menyratten medurs tills du kommer till menyn Drifttider, avläsn. på VP och tillsk. (meny 7).
2. Tryck på knappen Välj och bläddra mellan menyerna med menyratten.

Antal timmar som värmepumpen har varit i drift

Menyn visar det antal timmar som värmepumpen har varit i drift sedan installationsdagen.

Procentfördelning av värmepumpens varmvatten- drift och värmedrift

Menyn visar värmepumpens fördelning mellan varmvattendrift och värmedrift. Fördelningen är angiven i procent.

Antal timmar som tillskottet har varit i drift

Menyn visar det antal timmar som tillskottet har varit i drift sedan installationsdagen.

Procentfördelning av tillskottets varmvattendrift och värmedrift

Menyn visar energitillskottets fördelning mellan varmvattendrift och värmedrift. Fördelningen är angiven i procent.

Ställ in klocka och datum

Värmepumpen har funktioner som är beroende av både klocktid och datum. Därför är det viktigt att de är korrekta. Så här kommer du åt menyn Klocka, inställning av tid och datum:

1. Tryck och håll in knappen Värme tills det står Access = KUND2 i fönstret.
2. Tryck på knappen Meny.

1. Vrid menyratten medurs tills du kommer till menyn Klocka, inställning av tid och datum (meny 10).
2. Tryck på knappen Välj och gör dina inställningar med hjälp av menyratten och menyknapparna.

Larm som förekommit i värmepumpen

Du kan enkelt se alla eventuella larm som förekommit i värmepumpen. Menyn ger dig information om larmtyp samt när det inträffade. Om det fi nns en stjärna (*) i menyfönstret så innebär det att larmet fortfarande är aktivt d.v.s. att larmorsaken fi nns kvar. Så här kommer du åt menyn Larmloggning av samtliga larm (meny 11):

1. Tryck och håll in knappen Värme tills det står Access = KUND2 i fönstret.
2. Tryck på knappen Meny.
3. Vrid menyratten medurs tills du kommer till menyn Larmloggning av samtliga larm (meny 11).
4. Tryck på knappen Välj och bläddra med menyratten mellan eventuella larm som förekommit tidigare. Larmen är lagrade i kronologisk ordning. Läs mer om värmepumpens larm under rubriken Samtliga larm.

Återgå till värmepumpens fabriksinställningar

Om du vill återgå till värmepumpens fabriksinställningar kan du enkelt nollställa alla dina utförda inställningar. Så här kommer du åt menyn Återgå till fabriksvärden (meny 12):

1. Tryck och håll in knappen Värme tills det står Access = KUND2 i fönstret.
2. Tryck på knappen Meny.
3. Vrid menyratten medurs tills du kommer till menyn Återgå till fabriksvärden (meny 12).
4. Tryck på knappen Välj.
5. Återgå till fabriksvärdena genom att trycka på knappen Ja. När du återgår till fabriksvärden återställs alla de injusteringar som är gjorda i Kundnivå 1 och 2 t.ex. värmeinställningar och tidsstyrningar.

Skötsel

Din värmepump kräver minimal skötsel men vi rekommenderar ändå en viss tillsyn för att din värmepump ska ge bästa möjliga utbyte. Kontrollera följande punkter ett par gånger under första året. Därefter bör du kontrollera dem någon gång per år:

Synglaset
Expansionskärlet
Partikelfi ltren

Skyddsanod (endast modeller med rostfri varmvattenberedare)

Varning

Innan du gör ingrepp i värmepumpen måste huvudströmmen brytas av säkerhetsskäl.

Ingrepp i kylkretsen får endast utföras av ett ackrediterat kylföretag.

För att komma åt en del skötselområden, t.ex. synglas och partikelfi lter i vissa modeller, måste du skruva loss frontplåten. Frontplåten sitter fast i toppen med två skruvar.

Gör så här för att skruva loss frontplåten från värmepumpen:

1. Skruva loss de två skruvarna på toppen. Se bilden.
2. Luta frontplåten mot dig.
3. Lyft frontplåten uppåt för att få loss den i nederkanten.

Ta bort frontplåten genom att skruva loss skruvarna på toppen.

Synglas

När värmepumpen startat kan du ibland se att vätskan i köldmediekretsen bubblar någon minut i synglaset. Detta är fullt normalt. Men om det bubblar kontinuerligt bör du kontakta din installatör.

Synglas

Om synglaset visar grönt betyder det att det inte är någon fukt i systemet. Om det visar gult är det fukt i systemet. Kontakta i så fall din installatör.

Till värmepumpens köldbärarkrets ("kalla sidan") är ett ex pan sions kärl i plast anslutet. Nivån i kärlet ska inte understiga min-nivån 1/3. Om vätskenivån är för låg, kontakta din installatör. I samråd med installatören kan påfyllning ske enligt nedan:

Värmepumen måste vara i drift hela tiden som påfyllning sker.

1. Ta bort locket till ventilen på kärlets topp. Öppna därefter ventilen försiktigt (bild 1).

2. Kontrollera att ventilen är helt öppen (bild 2).

3. Fyll på med frostskyddsvätska eller vatten (till 2/3) med hjälp av en ren vattenkanna eller liknande (bild 3).

4. Stäng ventilen och avsluta med att skruva på locket (bild 4).

Det är partikelfiltren (smutsfiltren) som ser till att inga partiklar eller smuts kom mer in i värmeväxlarna. Med tiden kan fi lten bli igensatta och måste rengöras. Det finns partikelfilter både på "varma" och "kalla sidan". Gör så här för att rengöra partikelfi lten:

1. Stäng av värmepumpen med knappen ON/OFF.
2. Stäng ventilen och skruva bort tätningslocket.
3. Lossa låsringen som håller fast silen i ventilen. Använd den medföljande låsringstången.
4. Lyft ut silen från ventilen och spola rent med vatten.
5. Montera tillbaka silen, låsringen och tätningslocket.
6. Öppna ventilen och starta värmepumpen med ON/OFF.

Observera

På "kalla sidan" sitter partikelfi ltret utanför värmepumpen. Det kan vara dolt av isolering eller en svart läda.

På EHP LW sitter "varma sidans" partikelfiltermonterativärmepumpen.

EHP LW

Kontroll av skyddsanod

Gäller endast värmepumpar med inbyggd, rostfri varmvattenberedare.

I varmvattenberedarens topp sitter en skyddsanod vars uppgift är att förhindra korrosion. För att anoden ska fungera måste beredaren vara fylld med vatten.

En lampa, som sitter innanför frontplåten, visar anodens status. Grönt ljus indikerar att anoden är i drift och fungerar normalt. Rött ljus kan indikera att något är fel. Vid stora varmvattenutag (t.ex. vid bad) kan lampan lysa rött under en kortare period utan att något fel föreligger. Om lampan lyser rött längre än tio timmar tyder det på att ett fel har uppstått på anoden och att installatören bör kontaktas. Inträffar felet på en helg kan man lugnt avvakta med att kontakta installatören tills nästa vardag.

Om något blir fel i värmepumpen

Reglercentralen har en avancerad övervakningsfunktion som larmar om något oförutsett hänt värmepumpen. De fl esta larm åtgärdar du själv som användare och det är aldrig någon risk att du "förstör" något i värmepumpen när du återställer ett larm en till två gånger. Vid upprepade larm kontakta din återfösäljare/serviceombud.

Exempel på ett larm:

Knappen Info:

När du trycker på knappen Info och vrider på menyratten, erhåller du information och åtgärdsmöjligheter om larmet.

Knappen Kvittera:

När du trycker på knappen Kvittera slocknar larmlampan i kontrollpanelen och värmepumpen startar igen inom 15 minuter om värmebehov fi nns. Om felet inte är åtgärdat kommer larmlampan fortsätta att lysa. Om det har uppstått fl era larm i värmepumpen vrider du menyratten medurs för att erhålla mer information om varje larm.

Svart i menyfönstret

Trolig orsak 1: Fel på säkring i husets proppskåp/elcentral.

Åtgärd: 1. Kontrollera att säkringarna i husets proppskåp är hela.

1. Byt säkring vid behov. Om automatsäkringarna har löst ut återställer du dem genom att skjuta upp vippan.
2. 15 minuter efter att felet har åtgärdats återgår värmepumpen automatiskt till driftläge.

Trolig orsak 2: Värmepumpens automatsäkring har löst ut.

Åtgärd: 1. Återställ värmepumpens automatsäkring genom att skjuta upp den mittersta vippan.

1. 15 minuter efter att felet har åtgärdats återgår värmepumpen automatiskt till driftläge.

Observera

Av tekniska skäl återstartar värme-pumpen tidigast 15 minuter efter stopp.

Säkringarochåterställningsknapparivärmepumpen

Samtliga Iarm

Ett larm kan ibland tillfälligt uppstå p.g.a diverse om stän dig he ter. Det är dock aldrig någon risk att återställa ett larm. På följande sidor beskrivs alla larm som kan uppträda i me ny fönst ret. Beskrivningen ger dig en uppfattning om larmets karaktär och vad du själv kan göra för att åtgärda det. Ofta hänvisar texten till olika säkringar och åter ställ nings knap par i värmepumpen. Dessa visas på bilderna ovan.

Lista på samtliga larm:

Motorskydd kompressor
Motorskydd köldbärarpump
Kompressortemperatur
Pressostat låg
Pressostat hög
Elkassett
Strömbortfall
Fasföljdsfel
Hög retur till värmepump
Värmebärare ut max
Högt värmebärardelta
Givarfel
Köldbärare in min och köldbärare ut min

Motorskydd kompressor (MB1)

Trolig orsak 1: Tillfälligt fel eller överbelastning i elnätet.

Åtgärd: 1. Tryck på knappen Kvittera.

Larmindikeringen slocknar även om felet inte är

1. Återställ motorskyddet på värmepumpen.

(Säkring 1).

1. Avvakta värmepumpens drift.

Trolig orsak 2: Strömstyrkan (A) på motorskyddet är för lågt inställd.

Kompressorns strömstyrka varierar under sommar/vinterdrift.

Åtgärd: 1. Kontakta din installatör.

Trolig orsak 3: Fel i kontaktor, motorskydd eller dåligt fastdragna elledningar till kompressorn.

Åtgärd: 1. Kontakta din installatör.

Trolig orsak 4: Fel i kompressorn.

Ätgärd: 1. Kontakta din installatör.

Menyfönstret visar:

LARM (MB1)

Motorskydd kompr.

060922 16:08:15

Info Kvittera

Observera

Återställningsskyddet för kompressorn fi nner du under rubriken Säkringar och åter ställ nings knap par för vär me pum pen.

Motorskydd köldbärarpump (MB2)

(Gäller modellerna LW/M 11, LW 11, LW 14 och LW17)

Trolig orsak 1: Köldbärarpumpen är blockerad p.g.a föroreningar.

Åtgärd: 1. Tryck på knappen Kvittera.

1. Lossa luftskruven och ta bort smuts.
2. Hjälp igång pumpen med en skruvmejsel.

Larmindikeringen slocknar även om felet inte har

åtgärdats.

Trolig orsak 2: Fel i köldbärarpumpens elmotor.

Åtgärd: 1. Kontakta din installatör.

Trolig orsak 3: Tillfälligt fel.

Åtgärd: 1. Vid upprepade fel ska du kontakta din installatör.

Menyfönstret visar:

LARM (MB2)

Motorskydd KB.pump.

060922 16:08:15

Info Kvittera

Observera

Vi kvittering av larmet slocknar larmindikeringen även om felet inte har åtgärdats.

Kompressortemperatur T6 (GT6)

Trolig orsak 1: Kompressorns arbetstemperatur är för hög

Åtgärd: 1. Tryck på knappen Kvittera.

1. Kontakta din installatör vid upprepade larm.

Trolig orsak 2: Tillfälligt för hög temperatur orsakat av onormalt drifttillstånd

Ätgärd: 1. Tryck på knappen Kvittera.

1. Avvakta.

Menyfönstret visar:

LARM (GT6)

Kompressor temp.

060922 16:08:15

Info Kvittera

Pressostat låg (LP)

Trolig orsak 1: Luft i köldbärarsystemet.

Åtgärd: 1. Tryck på knappen Kvittera.

1. Kontrollera

expansionskärlet.

1. Fyll på med vätska vid behov.

2. Lyssna efter luft i systemet. Om luft hörs hela tiden,

kontakta din installatör.

Trolig orsak 2: Partikelfi ltret på "kalla sidan" är igensatt.

Åtgärd: 1. Kontrollera partikelfi ltret.

1. Rengör

partikelfi ltret vid behov.

1. Tryck på knappen Kvittera.

Trolig orsak 3: Köldmediebrist i kylkretsen.

Åtgärd: 1. Tryck på knappen Kvittera.

1. Invänta att värmepumpen startar.

2. Kontrollera om det bubblar kontinuerligt i synglaset.

3. Om det bubblar konstant, kontakta din installatör.

Trolig orsak 4: Köldbärarpumpen har stannat eller är inställd på för låg hastighet.

Åtgärd: 1. Tryck på knappen Kvittera.

1. Kontrollera att pumpen inte har stannat eller är inställd på fel hastighet.

Trolig orsak 5: Isbildning i värmeväxlaren p.g.a för lite frostskydd i köldbärarkretsen.

Ätgärd: 1. Kontakta din installatör.

Trolig orsak 6: Fel i expansionsventilen (larmet återkommer i tidsintervaller om 3-4 veckor.)

Åtgärd: 1. Kontakta din installatör.

Menyfönstret visar:

LARM (LP)

Pressostat låg

060922 16:08:15

Info Kvittera

Pressostat hög (HP)

Trolig orsak 1: Luft i värmesystemet.

Åtgärd: 1. Tryck på knappen Kvittera.

1. Kontrollera om det fi nns luft i radiatorerna.
2. Fyll på värmesystemet och lufta vid behov.

Trolig orsak 2: För litet fl öde över värmepumpen.

Åtgärd: 1. Tryck på knappen Kvittera.

1. Kontrollera att värmebärarpumpen inte har stannat.
2. Kontrollera att alla ventiler är öppna. I värmesystem med termostatventiler ska ventilerna stå fullt öppna och i golvvärmesystem krävs att minst hälften av slingorna är helt öppna.
3. Öka eventuellt värmebärarpumpens hastighet.

Trolig orsak 3: Partikelfi ltret på "varma sidan" är igensatt.

Ätgärd: 1. Tryck på knappen Kvittera.

2.

3.

Kontrollera

Rengör

fi ltret.

fi ltret vid behov.

LARM (HP)

Pressostat hög

060922 16:08:15

Info Kvittera

Elkassett (EK)

Trolig orsak 1: Elkassettens automatsäkring har löst ut.

Ätgärd: 1. Tryck på knappen Kvittera.

1. Återställ automatsäkringsknappen på värmepumpen (säkring 3) genom att skjuta upp vippan.
2. Kontakta installatör om säkringen löser ut igen.

Trolig orsak 2: Elkassettens överhettningsskydd har löst ut.

Åtgärd: 1. Tryck på knappen Kvittera.

1. Återställ överhettningsskyddet (säkring 4) genom att trycka in knappen på elkassettens skyddskåpa. Säkringen är återställd när du hör ett klickljud.
2. Kontrollera att partikelfi ltret på "varma sidan" är rent.

LARM (EK)

Elkassett

060922 16:08:15

Info Kvittera

Observera

Automatsäkringsknappen för elkassetten fi nner du under rubriken Säkringar och återställningsknappar i värmepumpen.

Den vanligaste orsaken till att överhettningsskyddet löser ut är att det är dåligt fl öde över värmepumpen, vilket kan bero på luft i värmepumpen eller att partikelfi ltret är igensatt.

Strömbortfall

Värmepumpen behåller alla inställningar vid strömavbrott. När strömmen kommit tillbaka går värmepumpen automatiskt igång enligt tidigare inställningar.

Trolig orsak: En eller två faser saknas till värmepumpen.

Åtgärd: 1. Kontrollera att säkringarna i husets elcentral är hela.

1. Byt säkring

dessa har löst ut återställer du dem genom att skjuta upp vippan.

1. Värmepumpen återgår automatiskt till driftläge när felet är åtgärdat.

Fasföljdsfel

Trolig orsak 1: En eller två faser saknas till värmepumpen.

Åtgärd: 1. Kontrollera att säkringarna i husets elcentral är hela.

1. Byt säkring vid behov. Har du automatsäkringar och dessa har löst ut återställer du dem genom att skjuta upp vippan.
2. Värmepumpen återgår automatiskt till driftläge när felet är åtgärdat.

Trolig orsak 2: Fasföljden till värmepumpen är felaktig.

(Larmet får endast åtgärdas av en elinstallatör.)

Åtgärd: 1. Tryck på knappen Kvittera.

1. Skifta fasföljden på inkommande matning.

Värmepumpen startar automatiskt när fasföljden har ändrats.

Högt värmebärardelta T8/T9 (GT8/GT9)

Värmepumpen larmar när temperaturskillnaden mellan givarna T8 (GT8) och T9 (GT9) blir för hög.

Trolig orsak 1: För litet fl öde till värmepumpen.

Åtgärd: 1. Kontrollera att värmebärarpumpen inte har fastnat.

1. Kontrollera att alla ventiler är öppna. I värmesystem med termostatventiler ska ventilerna stå fullt öppna och i golvvärmesystem krävs att minst hälften av slingorna är helt öppna.

2. Öka eventuellt värmebärarpumpens hastighet.

Trolig orsak 2: Partikelfi ltret på "varma sidan" är igensatt.

Åtgärd: 1. Rensa partikelfi ltret.

LARM

Strömbortfall

060922 16:08:15

Info Kvittera

vid behov. Har du automatsäkringar och

LARM

Fasföljdsfel

060922 16:08:15

Info Kvittera

Observera

Om strömmen inte återkommer på alla faser samtidigt vid externa elarbeten, fi nns en risk att Regon falsklarmar med fasföljdsfel.

LARM GT8/GT9

Öka värmebärarpumpens hastighet:

Använd en skruvmejsel eller ett mynt för att öka hastigheten på värmebärarpumpen. Vrid ett steg

moturs.

Hög retur till värmepump T9 (GT9)

I värmepumpen fi nns en givare T9 (GT9) som av säkerhetsskäl stannar kompressorn om temperaturen på returvattnet från radiatorerna blir för hög. Gränsen ligger vid ca 58 °C.

Trolig orsak 1: Värmeinställningen är för hög.

Åtgärd: 1. Sänk värmeinställningen (Värme öka/minska).

Trolig orsak 2: Varmvattentemperaturen är för högt ställd.

Åtgärd: 1. Larmet uppkommer vid varmvattendrift.

Kontakta installatören för justering av varmvat- tentemperaturen.

Trolig orsak 3: Radiatorernas eller golvvärmesystemets ventiler är stängda.

(

Gäller endast om bypass är monterad.)

Åtgärd: 1. Öppna alla ventiler.

1. Tryck på knappen Kvittera.

Trolig orsak 4: Flödet över värmepumpen är större än fl ödet i värmesystemet.

(Gäller endast om en bypass är monterad.)

Åtgård: 1. Sänk hastigheten på värmebärarpumpen i värmepumpen eller öka hastigheten på huvudpumpen i värmesystemet.

1. Kontakta din installatör.

LARM (GT9)

Hög retur VP

060922 16:08:15

Info Kvittera

Observera

Värmepumpenstartarautomatisktnär temperaturen har sjunkit.

Sänk värmebärarpumpens hastighet: Använd en skruvmejsel eller ett mynt för att sänka hastigheten på värmebärarpumpen. Vrid ett steg medurs. Lägsta hastigheten ska undvikas.

Värmebärare ut max T8 (GT8)

I värmepumpen fi nns en givare T8 (GT8) som av säkerhetsskäl stoppar kompressorn om temperaturen på vattnet ut till radiatorerna blir för hög.

Trolig orsak 1: För litet fl öde till värmepumpen.

Åtgärd: 1. Kontrollera att värmebärarpumpen inte har fastnat.

1. Kontrollera att alla ventiler är öppna. I värmesystem med termostatventiler ska ventilerna stå fullt öppna och i golvvärmesystem krävs att minst hälften av slingorna är helt öppna.

Trolig orsak 2: Partikelfi ltret på "varma sidan" är igensatt.

Åtgärd: 1. Rensa partikelfi ltret.

LARM (GT8)

Värmebärare ut max

060922 16:08:15

Info Kvittera

Observera

Värmepumpen startar automatiskt när larmet är återställt och temperaturen har sjunkit till normalt värde.

Givarfel

Alla givare som är anslutna till värmepumpen kan larma vid fel. I exemplet till höger är det givare T1 (GT1), Retur radiator, som har larmat. Alla givare larmar på samma sätt. Läs mer om givarna under rubriken Läs av temperaturer på värmepumpen.

Trolig orsak 1: Tillfälligt fel.

Åtgärd: 1. Avvakta.

Trolig orsak 2: Kortslutning eller avbrott i ledning till givare.

Åtgård: 1. Om du har en ohm-meter kan du koppla loss givaren och kontrollera ledningens motständ. Jämför med tabellen för givare under avsnittet Tekniska uppgifter. Kontakta annars din installatör.

Bryt strömmen innan du kontrollerar ledningens motständ.

Köldbärare in min T10 (GT10) och Köldbärare ut min T11 (GT11)

Trolig orsak 1: Tillfälligt för låg köldbärartemperatur.

Åtgärd: 1. Avvakta.

1. Om larmet återkommer, kontakta din installatör.

Trolig orsak 2: För lågt fl öde på "kalla sidan".

Ätgärd: 1. Kontrollera partikelfi ltret.

1. Rensa fi ltret om det är igensatt.

Trolig orsak 3: Felaktigt inställd lägsta köldbärartemperatur.

Åtgärd: 1. Avvakta.

1. Om larmet återkommer, kontakta din installatör.

LARM (GT10)

Köldbärare in min

060922 16:08:15

Info Kvittera

LARM (GT11)

Köldbärare ut min

060922 16:08:15

Info Kvittera

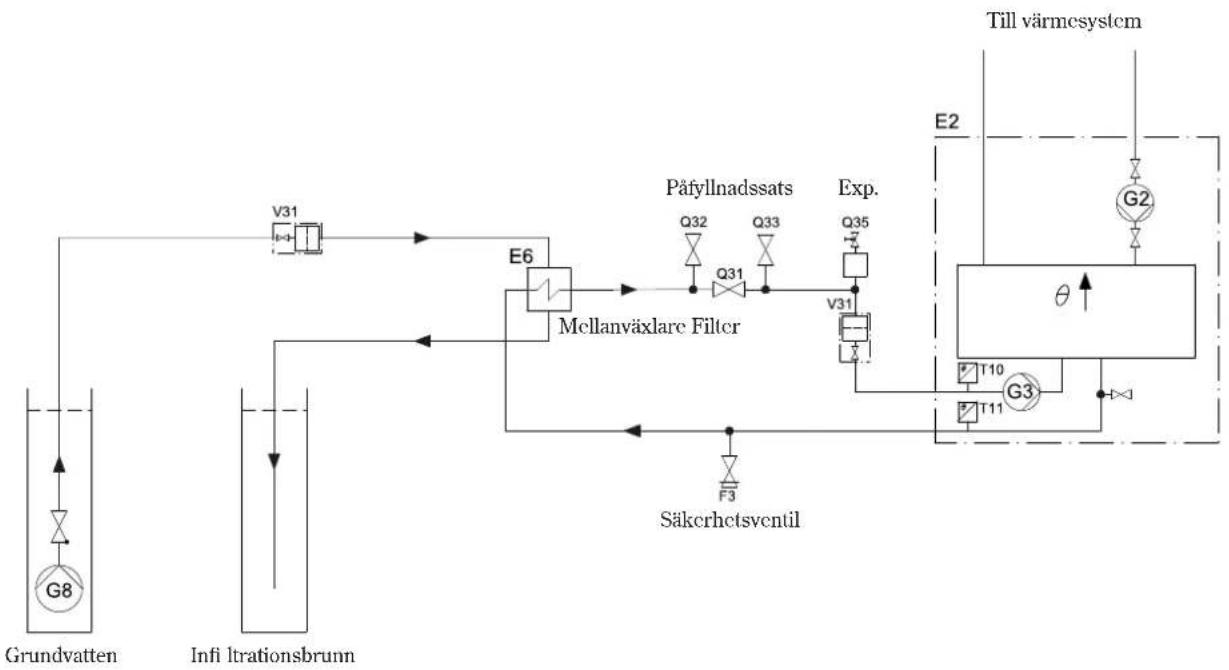

Om det är en grundvattenanläggning kan orsaken också vara:

Trolig orsak 4: Igensatta fi lter i grundvattenkretsen.

Åtgärd: 1. Rensa fi ltret.

Trolig orsak 5: Motorskydd eller en säkring till pumpen i grundvattensystemet har löst ut.

Åtgärd: 1. Återställ motorskydd eller säkring.

Trolig orsak 6: Fel på pumpen i grundvattenkretsen.

Ätgärd: 1. Kontakta din installatör.

För installatören

Installation av värmepumpen ska utföras av utbildad installatör.

I kapitlet För installatören erhåller du som är installatör av värmepumpen ett förslag på hur en värmepump installeras och tas i drift. Installationen består av en VVS-del och en el-del. Detta kapitel innehåller tekniska data såsom mått-sättningar, elscheman och installatörsmenyer. Vi hoppas att du läser igenom handboken noggrant och att du respekterar observera- och varningstexterna.

Installation av värmepump för värmeupptagning i berg, mark eller sjö är anmälningspliktigt. Kunden ska uppmanas att kontakta kommunens Miljö- och hälsoskyddskontor.

Det här kan du läsa i kapitlet:

Viktig information till installatören

Checklista

Detta ingår i leveransen

Allmänt om värmepumpen och kollektorslangen

Måttsättningar och VVS-anslutningar

Förberedelser innan inkoppling

Anslut värmepumpen till värmesystemet

Anslut värmepumpen till elsystemet

Externa anslutningar till värmepumpen

Drifttagning av värmepump

Tekniska uppgifter

Observera

Det är viktigt att du som installatör också läser igenom kapitlet För användaren. Där erhåller du information som du behöver för att få en övergripande förståelse över värmepumpen.

Viktig information till installatören

I denna handbok erhåller du all nödvändig information du behöver för att installera vär me pum pen. Handboken är upp de lad i fl era avsnitt. Ordningen på avsnitten grundar sig på en re kom men de rad installation. Använd medföljande check lis ta vid in stal la tio nen.

Att tänka på innan installation:

Installation av värmepumpen ska utföras av utbildad installatör.
Om värmepumpen ska fraktas nedför en trappa får den tillfälligt lutas med kompressorn nedåt. Värmepumpen får dock aldrig läggas ned eller transporteras liggande.
Innan värmepumpen tas i drift måste värmesystemet, varmvattenbere- daren och köldbärarsystemet inklusive värmepumpen, vara fyllda och avluftade.

Kontrollera att VVS-anslutningarna, på kalla och varma sidan, är intakta och ej har skakat isär under transporten.

När köldbärarsystemet luftas ska köldbärarpumpen vara i drift på maxfrekvens.

Ledningarna ska hållas så korta som möjligt för att skydda anläggningen från störningar som t.ex. åska.

Värmepumpinstallation, energiborrning samt kollektorinstallation måste följa gällande regler.

Varning

Innan du gör ingrepp i värmepumpen måste huvudströmmen brytas av säkerhetsskäl.

Checklista

Varje värmepumpsinstallation är unik. Dock vill vi med följande checklista ge dig en allmän be skriv ning om hur installationenbörgåtil.

1. Placera värmepumpen på en plan yta. Justera höjden med gummifötterna.
2. Kontrollera att kollektorslangens borrhål har borrats enligt gällande föreskrifter (borrföretagets uppgift).
3. Montera inkommande och utgående rör för värme- och köldbärarkretsen samt expansionskärl.
4. Montera partikelfi lter och ventiler.
5. Montera anslutningar för eventuella externa tillskott.
6. Koppla in pumpen mot värmesystemet (VVS). Följ instruktioner som gäller för respektive pump.
7. Montera upp utegivare och eventuella rumsgivare.
8. Fyll på och lufta ur värme- och köldbärarsystemet innan driftstart.
9. Koppla in värmepumpen mot elsystemet.
10. Koppla in extern strömbrytare samt eventuellt tillskott och jordfelsbrytare.
11. Anslut eventuellt summalarm, externa styrningar och belastningsvakt.
12. Driftsätt värmepumpen genom att utföra erforderliga inställningar i kontrollpanelen.
13. Kontrollera värmepumpen efter driftstart. Fyll eventuellt på med mer köldbärarvätska.

Vad ingår i leveransen?

Följande komponenter bipackas vid leverans av värmepumpen:

Antal: 4 st

Tillval

Varmvattenberedare

WST 200

WST 300

Måttsättningar och VVS-anslutningar

Följande illustrationer visar värmepumpens måttsättningar samt anslutningar för VVS. Alla mätt är angivna i millimeter. I EHP-modellen så fi nns det två varianter av mätt och anslutningar beroende på utförande.

EHP LW/M

1 Retur radiator
2 Framledning radiator
3 Kallvatten in

4 Varmvatten ut

5 Köldbärare in

6 Köldbärare ut

EHP LW

Allmänt om värmepumpen och kol lek tors lang en

Transport av värmepump

Värmepumpen ska alltid transporteras och förvaras stående. Orsaken är att upphängningarna inuti kompressorn kan ta skada om värmepumpen läggs ned. Om värmepumpen måste lutas under inforsling till installationsplatsen så bör detta ske så kort tid som möjligt. Vid fl ytt utan den medföljande pallen ska ytterplåtarna demonteras för att undvika skador.

Värmepumpen får inte lagras vid temperaturer under -10 °C.

Placering av värmepump

Då värmepumpen innehåller en del känsliga delar är det viktigt att den står på ett plant un der lag. Justera gummifötterna så att vär me pump en inte lutar. Omgivningstemperaturen runt värmepumpen måste ligga mellan 0 °C och 35 °C.

Vid placering ska installatören ta hänsyn till värmepumpens ljudutbredning. Se till att det fi nns en golvbrunn i det rum som värmepumpen ska placeras. Golvbrunnen säkrar att vatten lätt transporteras bort om läckage uppstår.

Maximala arbetstemperaturer

Värmepumpen kan arbeta med en maximal arbetstemperatur på returnen av ca 57 °C. Om temperaturen stiger över det värdet stannar värmepumpen av säkerhetsskäl. Den maximala utgående temperaturen till värmesystemet är 65 °C. Dock kan ännu högre temperatur nås om man tar hjälp av elkassetten.

Minimala arbetstemperaturer

Lägsta arbetstemperatur är -5 °C på ingående köldbärare. Vid denna nivå är värmefaktorn ca 3,3 - 3,5 (beroende på modell) vid utgående värmebärare 35 °C och 2,4 - 2,6 vid utgående värmebärare 50 °C.

Partikelfi ltrens uppgift är att fi ltrera bort smuts innan det kommer in i värmepumpen. De medföljande partikelfi ltren ska därför alltid monteras på den varma och kalla sidans ingående rör. De ska monteras så nära värmepumpen som möjligt och placeras vågrätt.

EHP xx LW/M: Varma sidans partikelfi liter ska monteras på ingående rör från värmesystemet. Kalla sidans partikelfi liter är en del av påfyllnadssatsen och ska monteras på ingående rör från kollektorn.

EHP xx LW: Varma sidans partikelfi liter är fabriksmonterat på insidan av värmepumpen. Kalla sidans partikelfi liter är en del av påfyllnadssatsen och ska monteras på ingående rör från kollektorn.

Kollektorslang

Kollektorslangens uppgift är att föra köldbärarvätskan genom marken eller sjön för att hämta upp ett par grader till värmepumpen. Slangen består av en tunnväggig plastslang av typ PEM 40 x 2,4 PN 6,3.

När kollektorslangen placeras i marken är det viktigt att luftfi ckor undviks.

Installation och återfyllning runt kollektorslang

Installation och återfyllning av jord runt kollektorslang ska följa gällande regler och föreskrifter.

Det är viktigt att återfyllningen inte innehåller stenar eller andra vassa föremål som kan skada kollektorslangen. Vi rekommenderar också att slangen provtrycks innan återfyllning sker. Om slangen skulle läcka kan man då enklare åtgärda problemet.

När kollektorslangen ska kapas är det viktigt att inte smuts eller grus kommer in i systemet. Sådant kan orsaka stopp i värmepumpen samt förstöra komponenter.

Minsta tillåtna bockningsradie

Minsta tillåtna bockningsradie är en meter. Om skarpare krök önskas måste en vinkelkoppling användas. Om kollektorslangen skadas av en för skarp bockning kan man reparera skadan med en rak koppling.

Kollektorslangens maximala längd

Kollektorslangens maximala längd baseras på köldbärarpumpens tryck-upsättning. Vi rekomenderar en köldbärarvätska som består av max 29 volymprocent etanol samt vatten. Bio-etanol har bra miljöegenskaper och bra tekniska egenskaper även vid låga temperaturer och bör därför användas istället för andra köldbärarvätskor.

Värmepumpsmodell	Maximal slanglängd vid en krets	Maximal slanglängd per slang vid två kretsar
EHP 6 LW/M och EHP 6 LW	600 meter -
EHP 7 LW/M och EHP 7 LW	500 meter 1000 meter
EHP 9 LW/M och EHP 9 LW	400 meter 800 meter
EHP 11 LW/M och EHP 11 LW	400 meter 800 meter
EHP 14 LW - 800 meter
EHP 17 LW - 800 meter

Observera

Kollektorslangens djup och längd fi nns noggrant beskrivet i dimensioneringsprogrammet VPW2100.

Observera

I tabellen kan du läsa vilken maxlängd kollektorslangen kan ha för respektive värmepumpsmodell.

I de situationer då kollektorslangens längd måste överstiga det tillåtna värdet, kan man parallellkoppla slangarna. Observera att vid parallellkoppling anges den maximala längden per slang. I tabellen framgår det t.ex. att för en EHP 11 LW är den maximala slanglängden 400 meter. För två parallella slangar är maxlängden 800 meter per slang, totalt 1600 meter vid en parallellkoppling.

Principskisser för kollektorslang i marken och genom vägg

Skisserna nedan visar hur du lägger kollektorslangen i marken och genom väggen. Fyllningen runt slangen måste vara av stenfri jord. Om slangen plöjs ner måste man använda en utrustning som kan lägga slangen säkert på rätt djup.

Kollektor i marken

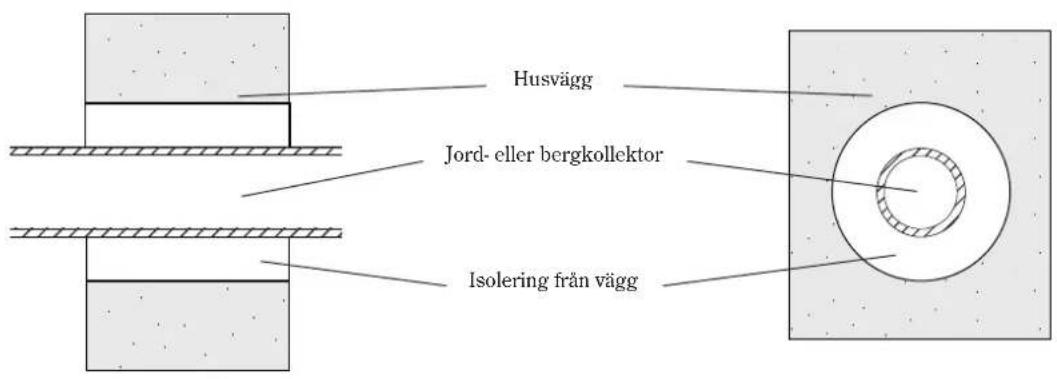

Exempel på kollektor genom väggen (från sidan)

Exempel på kollektor genom väggen (genomskärning)

Anslutning av kollektorslang till värmepump

Innan kollektorslangen ansluts till värmepumpen är det viktigt att den har genomgått en provtryckning. Provtryckningen utförs av borningsföretaget eller grävaren och visar att slangen är hel och att den fungerar som den ska. Vid läggning av ytjordvärmeslang är normalt slangen trycksatt under nedläggningen.

Innan uppstart av värmepumpen ska ytterligare en täthetskontroll av kollektorslangen ske.

Observera

Inomhus ska rördragningen ske med rör av icke brännbart material. Eventuell plastslang inomhus skyddas med 40 mm brandskyddande mineralullsmatta, EI30.

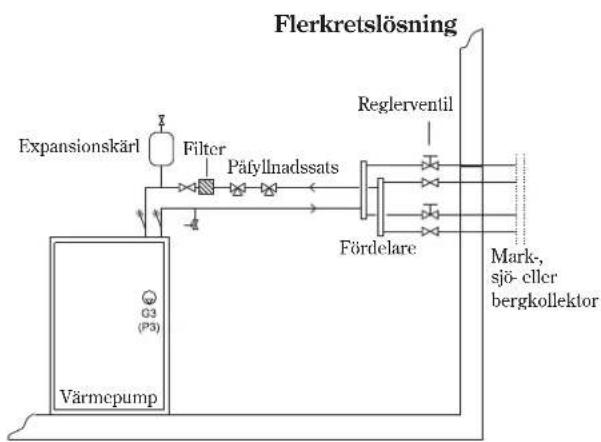

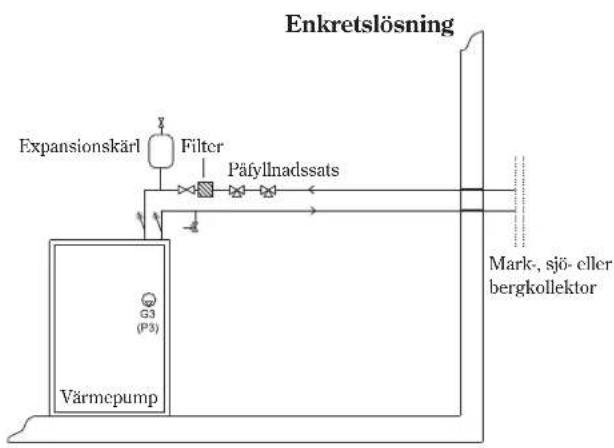

Du kan ansluta kollektorslangen till värmepumpen med en eller flera kretsar. I en flerkretslösning parallellkopplas kollektorslangarna enligt skissen nedan. De parallella slangarna ansluts till två fördelare. Varje slinga ska har en avstängningsventill och en reglerventil. Med reglerventilerna justerar du så att flödet blir lika stort i slingorna. Slingorna bör vara ungerfär lika långa.

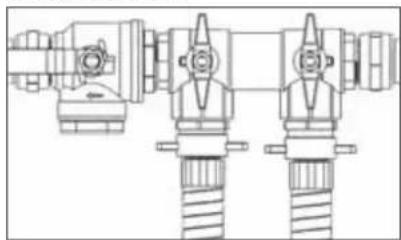

Efter fördelaren och ventilerna kopplas slingorna in i en gemensam samlingsledning. I samlingsledningen ansluts en påfyllnadssats, ett partikelfilter och ett expansionskärl. På den utgående ledningen ansluts en säkerhetsventil. Säkerhetsventilens uppgift är att leda bort eventuellt övertryck.

Vid påfyllning av köldbärarvätska i kretsen fylls en slinga i taget. Håll ventilerna stängda i de övriga slingorna under processen. Läs mer om påfyllning under rubriken Anslut värmepumpen till värmesystemet /Fyll på vatten i värmesystemet samt Fyll på köldbärarvätska i kollektorslangen.


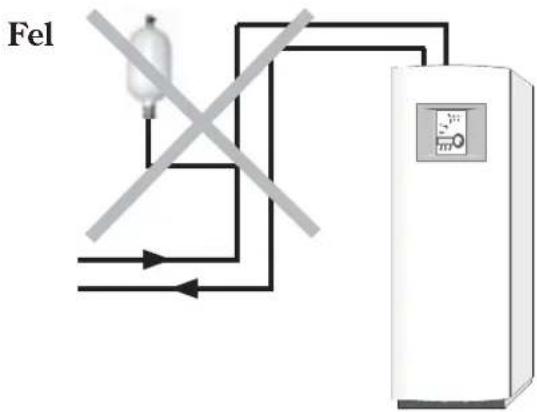

Montera expansionskärl

När expansionskärlet monteras är det viktigt att placera det i kretsens högsta punkt, helst ovanför värmepumpen. Om det är lågt i tak och det inte går att montera kärlet ovanför pumpen kan det placeras enligt bilden till vänster. Det är viktigt att montera kärlet så att luften försvinner uppåt. Om kärlet monteras fel fortsätter luften vidare i kretsen (se bilden till höger).

Förberedelser innan inkoppling

I vissa situationer kan värmepumpen behöva extra förberedelser innan den tas i drift. Vanliga förberedelser är:

Montera om köldbärarrören för sidomontage Komplettera värmepumpen för grundvattensystem

Montera om köldbärarrören för sidomontage

När värmepumpen levereras är köldbärarsidan kopplad för toppmontage. Det betyder att rören för köldbärare in och köldbärare ut går igenom värmepumpens tak.

Om värmepumpen ska placeras på ett ställe i huset där köldbärarrören har svårt att nå värmepumpen ovanifrån, kan man montera köldbärarrören på sidan (sidomontage). Både höger och vänster sida är förberedda för sidomontage. Se beskrivning på hur man gör på följande sidor.

Sidomonteringen bör utföras innan värmepumpen ställs på den slutliga platsen för installationen.

Köldbärarrören är monterade för toppmontage vid leverans av värmepumpen.

Sidomontage på höger sida

Gör så här för att montera om köldbärarrören från toppmontage till sidomontage på höger sida:

1. Ta loss brytbrickorna (bild 1).

2. Demontera givaren och båda köldbärarrören. Rören går till toppen av takplåten. Köldbärare in är ansluten med en koppling på ovansidan av köldbärarpumpen. Köldbärare ut är ansluten i botten på värmeväxlaren (bild 2).

Observera: Givaren som sitter på köldbärare ut måste demonteras först (bild 2).

1. Plocka bort armafl exisoleringen från köldbärarrören så de blir helt rena (bild 3).

2. Kapa köldbärarrören för anpassning till höger sidomontage (bild 4 och 5). Följ måtten enligt bild 6 och 7.

3. Löd in en lödböj och en rak bit av ett kopparrör. Som rak bit av ett kopparrör kan du använda den del som blev över när du kapade köldbärare ut.

Observera: Använd ej klämringskopplingar för att sätta fast lödböjen och kopparröret. Klämringskopplingen tar mycket plats och det fi nns begränsat med utrymme i värmepumpen.

1. Montera tillbaka köldbärrarrören i värmepumpen. Se resultat i bild 8.

2. Montera fast givaren på ledningen för köldbärare ut. Använd aluminiumtejp och buntband.

3. Skjut på armafl exisoleringen på båda rören och fäst dem med armall extejp. Var noga med att täcka båda rören ordentligt, annars kan de drabbas av kondens.

Sidomontage på vänster sida

Gör så här för att montera om köldbärarrören från toppmontage till sidomontage på vänster sida:

1. Skifta värmepumpens högra och vänstra sidoplåt.
2. Ta loss brytbrickorna (bild 1).
3. Demontera givaren och båda köldbärarrören. Rören går till toppen av takplåten. Köldbärare in är ansluten med en koppling på ovansidan av köldbärarpumpen. Köldbärare ut är ansluten i botten på värmeväxlaren (bild 2).

Observera: Givaren som sitter på köldbärare ut måste demonteras först (bild 2).

1. Plocka bort armafl exisoleringen från köldbärarrören så de blir helt rena (bild 3).
2. Kapa köldbärare in enligt bild 4. Följ mätten i bild 6. Löd in en lödskarv och en bit av ett rakt kopparrör. Använd det material som blivit över efter kapningen.
3. Kapa köldbärare ut enligt bild 5. Följ måtten i bild 7. Löd in en lödböj och en bit av ett rakt kopparrör. Använd det material som blivit över efter kapningen.

Observera: Använd ej klämringskopplingar för att sätta fast lödböjen och kopparröret. Klämringskopplingen tar mycket plats och det fi nns begränsat med utrymme i värmepumpen.

1. Montera tillbaka köldbärrarrören i värmepumpen. Se resultat i bild 8 och 9.
2. Montera fast givaren på ledningen för köldbärare ut. Använd aluminiumtejp och buntband.
3. Skjut på armafl exisoleringen på båda rören och fäst dem med armafl extejp. Var noga med att båda rören täcks ordentligt, annars kan de drabbas av kondens.

Bild 8 Vy från vänster

Bild 9 Vy från höger

Komplettera värmepump för grundvattensystem

Om värmepumpen installeras för grundvatten istället för berg-, jord- eller sjövärme, måste värmepumpen kompletteras med en mellanväxlare. Mellanväxlaren skyddar värmepumpen mot försmutsning, igensättning och frysning.

Längst ned i borrhålet placeras en grundvattenpump med backventil. Pumpens uppgift är att pumpa grundvatten från vattenkällan till mellanväxlaren. I mellanväxlaren överförs värmen till köldbärarvätskan. Efteråt pumpas vattnet vidare till en infi ltrationsbrunn. Mellanväxlaren placeras i pannrummet eller liknande.

Kretsen mot värmepumpen installeras på samma sätt som tidigare d.v.s. med påfyllnadssats, expansionskärl och säkerhetsventil. Kretsen ska också fryskyddas ner till -15°C.

Observera

Mellanväxlaren ska kopplas motströms. Dessutom ska ledningen från grundvattenbrunnen anslutas i botten på mellanväxlaren för att fl ödet ska gå uppåt.

Varning

Larmgränserna för Köldbärare in (GT10) och köldbärare ut (GT11) måste justeras vid installation av grundvattensystem. Kontakta sevice för instruktion.

Grundvattensystem: Koppla in el

1. Anslut grundvattenpumpen till elnätet (3 x 400 V) via ett motorskydd och en kontaktor. Styrning till kontaktorn (CK3) sker med 230 V och hämtas från plintarna L och N (P3) i värmepumpen.

2. Anslut hjälpkontakten för motorskyddet MB3 i serie med larmingången MB2. På så sätt startar och stoppar grundvattenpumpen med värmepumpens köldbärarpump. Vid ett eventuellt utlöst motorskydd MB3 stannar värmepumpen och larm för köldbärarpump ges i menyfönstret.

Varning

Om en enfaspump används ska den alltid anslutas med en kontaktor. Den får aldrig anslutas till P3-utgången i värmepumpen eftersom detta skadar styrboxen.

Observera

I modellerna 11-17 kW fi nns ett inbyggt motorskydd i pumpen. I modellerna 6-9 kW är en bygel monterad mellan L och MB2 i plintkortet.

Anslut värmepumpen till värmesystemet

Innan värmepumpen ansluts till värmesystemet är det viktigt att alla tidigare nämnda förberedelser är utförda. Se också till att rörsystemet är ordentligt urspolat innan det ansluts till värmepumpen. Urspolningen skyddar värmepumpen från föroreningar.

Värmesystemet måste vara diffusionstätt. Syre får inte komma in i systemet. Värmepumpen är endast avsedd för att arbeta i syrefria system. Om syre tillförs systemet orsakar detta korrosion i värmepumpen och igensättning av värmebärarsidans fi liter. I system med syreinträngning/ diffusion kan en mellanväxlare krävas för att skydda värmepumpen.

Observera

Observera att det är endast behörig installatör som får utföra installationen. Installatören ska följa gällande regler och våra rekommendationer.

Inkoppling mot värmesystemet utan bypass:

Värmepumpen kan anslutas till värmesystemet utan bypass eftersom cirkulationen i värmepumpen och värmesystemet sköts av den inbyggda pumpen G2 (P2). Detta innebär också att huvudpumpen G1 (P1) utgår. En absolut förutsättning för denna inkoppling är att ett minsta fl öde på 70% av det nominella fl ödet (se tabellen nedan) kan upprätthållas under hela året. I värmesystem med termostatventiler ska dessa stå fullt öppna och i golvvärmesystem krävs att minst hälften av slingorna är helt öppna.

Reglercentralen larmar om temperaturhöjningen överstiger 13 °C i värmesystemet. Om värmesystemet är uppbyggt så att ett minsta fl öde inte kan garanteras, ska värmepumpen anslutas med bypass och extern huvudpump G1 (P1).

Varmvattenfunktion:

Varmvattenladdningen startas av varmvattengivaren T3 (GT3), men stoppar på returgivaren T9 (GT9).

Cirkulationspump

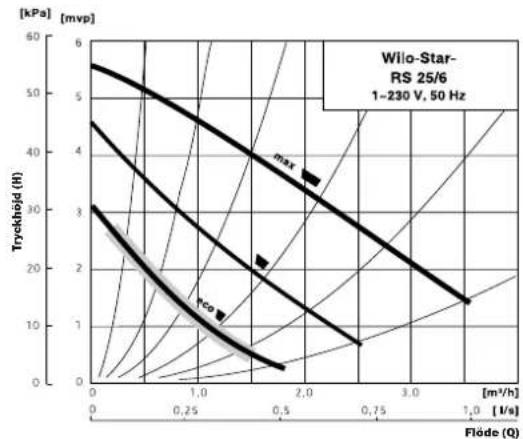

I värmepumpar från 6 till 11 kW är cirkulationspumpen G2 (P2) en Wilo Star 25/6-130. I värmepumpar från 14 till 17 kW är cirkulationspumpen G2 (P2) en Wilo TOP-S 25/7,5 EM.

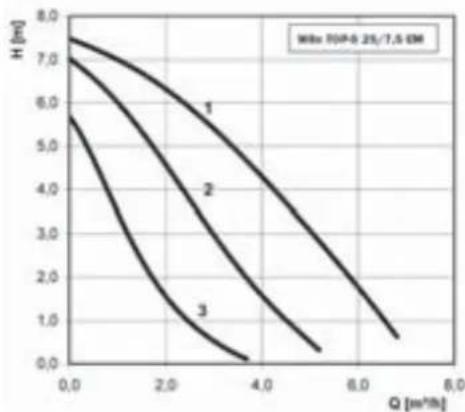

Pumpkurvorna gäller för vatten +20 °C.

Maximalt externt tryckfall i värmesystemet

I tabellen framgår det maximala externa tryckfallet och minimalt fl öde som den inbyggda cirkulationspumpen klarar av. Kan inte minimalt fl öde garanteras ska bypass och en extern huvudpump G1 (P1) monteras.

Värmepump Nominellt fl öde M	Minimalt fl öde Max externt tryckfall
EHP 6 LW/M och EHP 6 LW 0,20	l/s 0,14 l/s 36,0 kPa
EHP 7 LW/M och EHP 7 LW 0,25	l/s 0,18 l/s 36,0 kPa
EHP 9 LW/M och EHP 9 LW 0,31	l/s 0,22 l/s 34,0 kPa
EHP 11 LW/M och EHP 11 LW 0,	38 l/s 0,26 l/s 32,0 kPa
EHP 14 LW 0,50 l/s 0,35 l/s 54,0 kPa
EHP 17 LW 0,57 l/s 0,40 l/s 51,0 kPa

Anslut värmepump LW/M till värmesystemet

Tillämpning: Principen bygger på flytande kondensering i värmepumpen (kurvstyrning) och tillskott från elkassett. Den inbyggda reglercentralen styr värmepumpen med utegivare T2 (GT2) och returgivare T1 (GT1) efter en utekompenserad reglerkurva. När värmepumpen inte själv klarar att värma huset startar elkassetten automatiskt och ger tillsammans med värmepumpen den önskade temperaturen i huset. Uppvärmning av varmvatten prioriteras före uppvärmning av värmevatten. Uppvärmningen styrs av givaren T3 (GT3) som fi nns placerad i varmvattenberedaren. När beredaren värms kopplas värmevattendriften tillfälligt bort av en växelventil. När beredaren är uppvärmd kopplas värmevattendriften på igen.

Anslutning av givare: De externa givarna T1 (GT1) och T2 (GT2) måste alltid anslutas.

En absolut förutsättning för denna inkoppling är att ett minsta fl öde på 70% av det nominella fl ödet kan upprätthållas under hela året.

* Om bypass används och en extern cirkulationspump monterats, kan fl ödet över värmesystemet reduceras till 40% av det nominella flödet för värmepumpen. Se till att merparten termostatventilerna är fullt öppna. I annat fall måste en ackumulatortank på minst 100 liter monteras. Bypass-längden ska vara minst tio gånger rörets innermått.

Anslut värmepump LW till värmesystemet

Tillämpning: Principen bygger på flytande kondensering i värmepumpen (kurvstyrning) och tillskott från elkassett. Den inbyggda reglercentralen styr värmepumpen med utegivare T2 (GT2) och returgivare T1 (GT1) efter en utekompenserad reglerkurva. När värmepumpen inte själv klarar att värma huset startar elkassetten automatiskt och ger tillsammans med värmepumpen den önskade temperaturen i huset. Uppvärmning av varmvatten prioriteras före uppvärmning av värmevatten. Uppvärmningen styrs av givaren T3 (GT3) som fi nns placerad i varmvattenberedaren. När beredaren värms kopplas värmevattendriften tillfälligt bort av en växelventil. När beredaren är uppvärmd kopplas värmevattendriften på igen.

Reglercentralen kan även styra en andra kurva med en shunt. Shuntkurvan måste ställas in lägre än värmekurvan för det övriga radiatorsystemet. Denna extrafunktion används t.ex. i ett golvvärmesystem som kräver en lägre temperatur.

Anslutning av givare: De externa givarna T1 (GT1) och T2 (GT2) måste alltid anslutas. Givaren T5 (GT5) ansluts om man vill att värmepumpen ska påverkas av en rumsgivare.

En absolut förutsättning för denna inkoppling är att ett minsta fl öde på 70% av det nominella fl ödet kan upprätthållas under hela året.

* Om bypass används och en extern cirkulationspump monterats, kan fl ödet över värmesystemet reduceras till 40% av det nominella flödet för värmepumpen. Se till att merparten termostatventilerna är fullt öppna. I annat fall måste en ackumula-tortank på minst 100 liter monteras. Bypass-längden ska vara minst tio gånger rörets innermått.

Anslut värmepumpen till ett värmesystem med bypass

Inkoppling med bypass är nödvändigt när inte ett minimifl öde kan garanteras under hela året.

Tillämpning: Principen bygger på flytande kondensering i värmepumpen (kurvstyrning) och tillskott från en elkassett. Den inbyggda reglercentralen styr värmepumpen med utegivare T2 (GT2) och returgivare T1 (GT1) efter en utekompenserad reglerkurva. När värmepumpen inte själv klarar att värma huset startar elkassetten automatiskt och ger tillsammans med värmepumpen den önskade temperaturen i huset. Uppvärmning av varmvatten prioriteras före uppvärmning av värmevatten. Uppvärmningen styrs av givaren T3 (GT3) som fi nns placerad i varmvattenberedaren. När beredaren värms kopplas värmevattendriften tillfälligt bort av en växelventil. När beredaren är uppvärmd kopplas värmedriften på igen.

Reglercentralen kan även styra en andra kurva med en shunt. Shuntkurvan måste ställas in lägre än värmekurvan för det övriga radiatorsystemet. Denna extrafunktion används t ex i ett golvvärmesystem som kräver en lägre temperatur.

Anslutning av givare: De externa givarna T1 (GT1) och T2 (GT2) måste alltid anslutas. Givaren T3 (GT3) ansluts om vär- mepumpen ska producera varmvatten. Givaren T4 (GT4) ansluts bara om shuntkurvan skall användas. Givaren T5 (GT5) ansluts om man vill att värmepumpen skall påverkas av en rumsgivare.

Ackumulatortank: I system där separat rumsreglering önskas, t ex vid golvärme i ett speciellt rum, rekommenderas en ackumulatortank på 100-300 liter. Det är tillräckligt för att säkerställa bra drifttider för värmepumpen. I schemat nedan skall T1 (GT1) monteras enligt T1*.
    AH["G1 (P1): Radiatorpump"]
    AI["G2 (P2): Värmebärarpump"]
    AJ["G3 (P3): Köldbärarpump"]
    AK["G4 (P4): Pump för shuntat värmesystem"]
    AL["Q41: Shuntventil"]
    AM["V21: Filter värmebärare"]
    AN["V31: Filter köldbärare"]
    AO["V40: Varmvatten"]
    AP["W40: Kallvatten"]
    AQ["E30"] --> AR["Q35"]
    AR --> AS["V31"]
    AS --> AT["Q33"]
    AT --> AU["Q32"]
    AU --> AV["F31"]
    AW["* Shuntat värmesystem"] --> AX["Det fi nns möjlighet att styra ett andra värmesystem med en shunt. Det rekommenderas vid en kombination av radiatorer och golvvärmesystem"]

Fyll på vatten i värmesystemet

Värmesystemet har normalt ett expansionskärl med manometer.

Gör så här:

1. Öppna och stäng påfyllningskranen till värmesystemet i korta etapper.
2. Avläs trycket på manometern.
3. Avlufta systemet och återfyll till rätt tryck.

Fyll på köldbärarvätska i kollektorslangen

Kollektorslangen fylls med köldbärarvätska för att kunna hämta upp värme från marken. Vätskan är en blandning av vatten och frostskyddsvätska. Den ska ha en fryspunkt på ca -15 °C.

Gör så här för att fylla kollektorslangen med köldbärarvätska:

1. Anslut två slangar från påfyllningstanken till påfyllnadssatsen, (som bilden under visar.)

Observera

De första litrarna som kommer i returledningen är ofta förorenade. Låt därför de första litrarna i kretsen samlas i ett särskilt kärl.

*6-11kW används denna variant av påfyllnadssats.

**14-17kW används denna variant av påfyllnadssats.

1. Fyll tunnan med köldbärarvätska. Förhållandet mellan vatten och frostskyddsvätska finner du i tabellerna 1 och 2. Häll i vattnet före frostskyddsvätskan.

Tabell 1: Blandningsförhållande i liter/meter

	Slangtyp: 40/35 Slangtyp: 32/28
Frostskyddstyp Vatten (l) Frostskyddsvätska	(l) Vatten (l) Frostskyddsvätska (l)
Bio-etanol 0,71 0,29 0,42 0,18
Propylenglykol 0,65 0,35 0,39 0,21

Exempel:

En 200 meter lång slang av typ 40/35 med frostskyddsvätska ger 200 x 0,29 liter frostskyddsvätska per meter = 58 liter frostskyddsvätska och 200 x 0,71 liter vatten per meter = 142 liter vatten.

Tabell 2: Blandningsförhållande i viktprocent

Frostskyddstyp Vatten	Frostskyddsvätska
Bio-etanol 75 % 25%
Propylenglykol 65 % 35%

1. Vrid ventilerna på påfyllnadssatsen så att de står i påfyllningsläge.

2. Vrid ventilerna på påfyllnadspumpen så att de står i blandningssläge.

3. Starta sedan påfyllnadspumpen och blanda köldbärarvätskan i tunnan i minst två minuter.

Upprepa följande punkter (punkt 6-9) för varje krets. Vid påfyllning av köldbärarvätska i kretsen fylls en slinga i taget. Håll ventilerna stängda i de övriga slingorna under processen.

1. Vrid ventilerna på påfyllnadspumpen till påfyllningsläge och fyll sedan på slingan med köldbärarvätska.

*Påfyllnadssatsen i påfyllningsläge

**Påfyllnadssatsen i påfyllningsläge

Päfyllnadspump i blandningsläge

Päfyllnadspump i påfyllningsläge

1. När vätskenivån har sjunkit till 25 procent i tunnan ska påfyllnads-pumpen stoppas och tunnan fyllas på med mer köldbärarvätska.

2. När systemet är fullt och det inte längre kommer luft ur returledningen körs systemet i ytter ligare minst 60 minuter. För att påskynda urluftningen är det en fördel att även starta köldbärarpumpen i värmepumpen. Gå in i handkörning i meny 5.3 och starta pumpen G3 (P3). Se Drifttagning av värmepump/Provkör värmepump manuellt.

3. När urluftningen är klar ska slingan trycksättas. Vrid ventilerna till tryckhöjningsläge på påfyllnadssatsen och trycksätt slingan till 1–1,5 bar. Till värmepumpens köldbärarkrets fi nns ett expansionskärl i plast monterat, nivån i kärlet ska inte understiga min-nivån 1/3. Se till att expansionskärlet är fyllt till rätt nivå, använd påfyllning/urluftningsventilen för detta ändamål, se under rubrik Expansionskärl i användardelen.

4. Ställ påfyllnadssatsen i normaläge och stäng av påfyllnadspumpen. Koppla bort slangar och isolera påfyllnadssatsen med isolering (isoleringen ingår i 6-11kW).

*Påfyllnadssatsen i tryckhöjningsläge

**Påfyllnadssatsen i tryckhöjningsläge

*Påfyllnadssatsen i normalläge

**Påfyllnadssatsen i normalläge

Anslut värmepumpen till elsystemet

Innan värmepumpen ansluts till elsystemet är det viktigt att huvudströmmen bryts. Kontrollera att kablar och kretskort är intakta. För att undvika störning på givarna ska stark- och svagströmsledningar förläggas separerade från varandra.

Elschema följer med värmepumpen.

I detta avsnitt fi nns en beskrivning över de externa anslutningarna. Exempel på externa anslutningar är t.ex. rums- och utegivare samt shuntar.

Varning

Elektrisk installation får endast utföras av behörig elektriker.

Innan det görs ingrepp i värmepumpen måste huvudströmmen brytas av säkerhetsskäl.

Säkerhetsbrytare och jordfelsbrytare

Säkerhetsbrytare

Alla värmepumpar ska förses med en säkerhetsbrytare.

Jordfelsbrytare

Om värmepumpen ska kopplas in över en jordfelsbrytare rekommenderas en separat jordfelsbrytare för värmepumpen. Följ gällande föreskrifter.

Montering av givare

Montera returgivare T1 i direktkontakt med returröret ca 1-2 meter från värmepumpen och helst efter en 90° böj (vägrätt).

Montera utegivaren T2 på husets norra sida.

Varmvattengivaren T3 levereras med varmvattenberedaren.

Placera rumsgivaren T5 centralt i huset. Rumsgivaren ska inte placeras i rum där den kan påverkas av andra faktorer, som t.e.x braskamin eller fl äktelement eller solljus.

Observera

Endast det rum där rumsgivaren sitter kan påverka reglering av temperaturen.

Externa anslutningar till värmepumpen

Här följer de externa anslutningar som måste göras för värmepumpen:

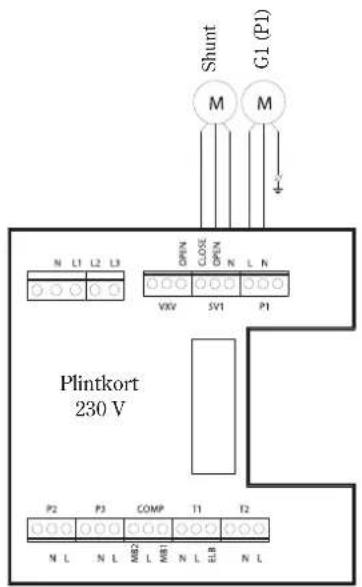

Kraftmatningen ansluts på plintar L1, L2, L3, N och PE. Vid eventuellt fel i fasföljden kommer värmepumpen att utlösa larmet Fasföljdsfel. Se mer information under Om något blir fel i värmepumpen.

- Om en andra värmekurva med shunt ska utnyttjas, ansluts shunten på plinten SV1.

(P1): Extern huvudpump ska anslutas till plintkortet i de fall en bypass krävs. Pumpen ansluts på plinten P1.

(GT1): Ska alltid anslutas. Ansluts på plint GT1.

(GT2): Ska alltid anslutas. Ansluts på plint GT2.

(GT3): Ansluts om värmepumpen ska producera varmvatten. Ansluts på plint GT3 X i plintkortet. I LW/M-modellen är denna givare redan ansluten vid leverans.

(GT4): Ansluts om shunt för en andra värmekurva ska utnyttjas. Ansluts på plint GT4.

(GT5): Ansluts om rumsgivarpåverkan önskas. Ansluts på plint GT5 i plintkortet. Larmlampan i rumsgivaren ansluts till plinten ALARM LED.

Anslutning av summalarm, externingång och belastningsvakt

Summalarm

Summalarmet aktiveras oavsett av vilket larm som har löst ut. Om ett summalarm önskas för värmepumpen så ansluts det enligt skissen bredvid. Kontakten för summalarmutgången är potentialfri (strömlös) och den sluter vid ett larm.

Anslut max 24 V och 100 mA till kontakten.

Plintkort för externa kopplingar

Externingång

I värmepumpen fi nns förberedda funktioner för att kunna styra värmen externt, t.ex. från en telefon. Ingången till värmepumpen kan i reglercentralen programmeras för olika funktioner. Dessa funktioner framgår i meny 1.13 (fjärrstyrning värme) och meny 5.7 (val av externa styrningar).

För att aktivera funktionen måste ingången kortslutas. Observera att kontakten måste vara potentialfri.

Plintkort för externa kopplingar

Belastningsvakt

Belastningsvaktens uppgift är att bryta bort tillskottet vid för hög belastning på husets huvudsäkring. Anslut belastningsvakten till externutgången enligt rubriken Externingång ovan. Välj funktion 3 i fönste menyn 5.7 (Val av externa styrningar). När externingången har kortslutits bryts tillskottet bort. Värmepumpen påverkas inte.

Observera: Om man ansluter en belastningsvakt fi nns ingen möjlighet att utnyttja de andra funktionerna i menyerna 1.13 och 5.7.

Installatörs- och servicemenyn (I/S)

Du som installatör har en egen sektion av menyer för inställningar vid bl.a. drifttagningen. Du kommer åt dem från kontrollpanelen genom att hålla in knappen Meny i ca tio sekunder.

Menyfönstrena är indelade i rader och varje fönster har ett nummer för att du lättare ska hitta rätt. Om ingen aktivitet utförs inom 30 minuter återgår menyfönstret automatiskt till Kundnivå 1.

I Installatörsnivån har du även tillgång till Kundnivå 1 och 2.

Så här använder du kontrollpanelen

Här nedan följer ett exempel hur du använder kontrollpanelen. Exemplet visar hur du förlyttar dig till menyfönster 5.13 och bekräftar externa givare. Du kan också få mer information om kontrollpanelen under rubriken Kontrollpanelen i användardelen.

1. Tryck och håll in knappen Meny i ca tio sekunder tills det står Access = SERVICE i menyfönstret. Tryck därefter på knappen Meny.
2. Menyfönstret Här ställer du in värmen i huset (meny 1) visas.
3. Vrid menyratten medurs (åt höger) tills du kommer till menyn Igångk./Service för installatör (meny 5). Tryck sedan på knappen Välj.
4. Vrid menyratten medurs tills du kommer till menyn Inkopplade extra givare i drift (meny 5.13). Tryck sedan på knappen Välj.
5. Menyfönstret Extra givare visas. Bekräfta de extra givare som du har anslutit genom att trycka på knappen Bekräfta
6. Texten Bekräftar... står i menyfönstret under en kort stund. Det betyder att din inställning registreras i värmepumpen.
7. Efter registrerad inställning återfås tidigare menyfönster. Tryck två gånger på knappen Tillbaka för att återgå till huvudmenyn.

Varning

Installatör- och servicemenyn (I/S) är endast till för installatörer. Användaren får under inga omständigheter gå in i denna nivå.

Drifttagning av värmepump

Innan drifttagningen ska värme- och köldbärarsystemen vara fyllda och helt urluftade. Kontrollera också att inga läckor förekommer.

Vid inkoppling till ett befi ntligt vattensystem ska så många radiatorer som möjligt vara helt öppna. Vid inkoppling till ett golvvärmesystem ska minst hälften av alla golvslingor vara öppna. Vid inkoppling till ett fl äktelementsystem ska du först starta fl äktarna i elementen och öppna kranarna till fl äktelementen helt.

Provkör värmepump manuellt

Istället för att köra igång värmepumpen direkt i normaldrift, kan man manuellt testköra pumpar och ventiler. Det rekommenderas eftersom man i detta läge snabbt får veta eventuella fel. I menyfönstret Handkörning av samtliga funkt. (meny 5.3) kan du handköra respektive funktion. Tryck på knappen Välj för att starta provkörningen. När du lämnar menyfönstret övergår värmepumpen till normaldrift.

Blockerade cirkulationspumpar

Kontrollera att cirkulationspumparna inte är blockerade innan värmepumpen startas första gången. Lossa luftskruven helt och kontrollera/justera pumprotorns frigång genom att vrida rotorn med en skruvmejsel.

Starta värmepumpen

1. Koppla in nätspänningen till värmepumpen och tryck på strömbrytaren (ON/OFF) på kontrollpanelen. Reglercentralen mäter automatiskt fasföljden för att kompressorn inte ska arbeta i fel riktning. Om fasföljden är fel utlöses larmet Fasföljdsfel. Läs mer om larmet under rubriken Om något blir fel i värmepumpen. Bryt huvudströmmen till värmepumpen och skifta faserna manuellt.
2. Aktivera Installatörs- / Servicemenyn genom att trycka in knappen Meny tills texten Access = SERVICE visas i menyfönstret.
3. Ställ in Värme öka/minska tillfälligt på maximalt värde. För att slippa vänta på återstartstimern för värmepumpen kan du gå in i menyn Snabbåterstart av värmepump (meny 5.6) och snabbåterstarta värmepumpen. Om värmepumpen inte startar kan du genom att trycka på knappen Info se om det föreligger något behov.
4. Kontrollera synglaset inne i värmepumpen vid uppstart. Vid uppstart kan det synas bubblor i syngla set un der några minuter. Därefter ska bubblorna upphöra. Om det bubblar när pumpen är i drift är detta ett felsymptom och beror antagligen på köldmediebrist. Läs mer om felsymptomen under rubriken Om något blir fel i värmepumpen.

Observera

Du som installerar värmepumpen hittar mer nödvändig information om reglercentralen i användardelen.

Det är viktigt att du läser hela handboken för att få en korrekt förståelse innan drifttagningen påbörjas.

Igångk./Service Handkörning av samtliga funkt. 5.3 Tillbaka Välj

Tryck på strömbrytaren ON/OFF

Rego 637 I/S 060922 16:08:15 Fr Värme Info Meny

Igångk./Service Snabbåterstart av värmepump 5.6 Tillbaka Välj

1. Utför de nödvändiga inställningarna i kontrollpanelen.

a. Kvittera inkopplade externa givare. Om T3 (GT3), T4 (GT4) eller T5 (GT5) har kopplats in måste du kvittera dem för att reglercentralen ska veta om att de är installerade. Fönster som presenteras av givarna visas endast om givarna har blivit kvitterade.
b. Ställ in den maximala effekt som ska utnyttjas i elkassetten. Välj mellan 1/3, 2/3 och 3/3. Det är viktigt att elinstallationen är anpassad för att klara av den maximala eleffekten. Vid levererans är reglercentralen inställd på 2/3. Se mer information om under rubriken Tekniska uppgifter.

Menyfönster där du vid behov kan ändra eller kontrollera inställningar

Värmeinställningar

Ställ in kopplingsdifferensen på värmepumpens till- och frånslag på returgivare T1 (GT1). Ett lägre värde ger tätare intervall mellan start och stopp. Mindre än

5 °C ska undvikas.

Ställ in neutralzonen för shunten i ett värmesystem med två värmekurvor. I neutralzonen får shunten ingen signal om öppning eller stängning. Gäller endast när givare T4 (GT4) är ansluten.

Ställ in den maximala temperaturen i shuntkretsen. Du kan t.ex. ställa in en maximaltemperatur i golvärmesystemet. När värmepumpen levereras är värdet 60 °C. Gäller endast när givare T4 (GT4) är ansluten.

Varmvatteninställningar

Ställ in temperaturen i beredarens yttermantel. Observera att inställningen inte gäller temperaturen inuti varmvattenbehållaren. Fabriksinställningen är

51 °C men vid behov kan denna temperatur ökas till max 54 °C. Gäller endast när givare T3 (GT3) är ansluten.

Ställ in kopplingsdifferensen på varmvattentemperaturen. Funktionen mäter över och under det inställda värdet i menyn 2.3. Gäller endast när givare T3 (GT3) är ansluten. Mindre än 4 °C ska undvikas.

Tidsstyrning av tillskott

Du kan ställa in reglercentralen så att tillskottet blockas helt under vissa tider på dygnet. Läs mer under rubriken Extrafunktioner (Kundnivå 2)/Tidsstyrningar om hur du ställer in reglercentralen.

Igångk./Service
Inkopplade extra
givare i drift	5.13
Tillbaka	Välj

Igångk./Service Val av anslutnings-effekt elkassett 5.2 Tillbaka Välj

Värmeinställningar
Värmekurvans
kopplingsdiff.	1.4
Tillbaka	Välj

Värmeinställningar
Shuntkurva
neutralzon	1.8
Tillbaka	Välj

Värmeinställningar
Shuntkurva
max vid GT4	1.9
Tillbaka	Välj

Varmvatteninställn.Inställning avvarmvattentemp. 2.3Tillbaka Välj

Varmvatteninställn.
Inställning av VV-differens	2.4
Tillbaka	Välj

Tidsstyrning
Tidsstyrning tillsk.
enligt klocka	4.2
Tillbaka	Välj

Igångkörning/Service

Innan du driftsätter värmepumpen kan du göra en kontroll av funktionerna. Du kan manuellt starta och stoppa pumpar och ventiler i menyn Handkörning av samtliga funkt.

Ställ in när tillskottet ska aktiveras. Värmepumpen levereras med inställning att tillskottet ska aktiveras vid behov. Välj mellan Ja eller Nej. Väljer du Nej går tillskottet bara in vid larm och varmvattenspets.

Med funktionen snabbåterstart behöver du inte vänta på återstartstiden för värme pumpen. Om värme- eller varmvattenbehov fi nns startar värmepumpen inom 20 se kunder. Inställningen måste upprepas vid varje till fälle du önskar göra snabbåterstart.

I menyn 5.7 gör du inställningar om värmepumpen, tillskott och varmvattenladdning ska styras externt. När externingången på reglercentralen kortsluts kan du göra följande val:

0: Ingen inverkan (fabriksinställning).

1: Vp, tillskott och varmvatten stoppar.

2: Vp ingen inverkan, tillskott och varmvatten stoppar.

3: Vp och varmvatten ingen inverkan, tillskott stoppar.

4: Vp och tillskott ingen inverkan, varmvatten stoppar.

Välj det språk som du vill att texten i menyerna ska ha. När värmepumpen levereras är språkinställningen Svenska.

När värmepumpen levereras är inställningen kontinuerlig drift av värmebärarpumpen vald. I system med bypass kan man välja att värmebärarpumpen startar och stoppar med kompressorn.

Välj om köldbärarpumpen ska gå kontinuerligt vid t.ex. användning av *naturkyla. Köldbärarpumpen ska i normaldrift alltid starta och stoppa med kompressorn. Värmepumpen levereras med inställningen start och stopp med kompressor.

Välj denna meny för att se versionsnumret på reglercentralen.

Bekräfta de extra givarna T3 (GT3), T4 (GT4) och T5 (GT5) som anslutits externt. Vid bekräftelse memorerar reglercentralen att givarna ska användas.

Igångk./Service
Handkörning av samtliga funkt.	5.3
Tillbaka	Välj

Igångk./ServiceVal av funktiontillskott ja/nej 5.5Tillbaka Välj

Igångk./Service
Snabbåterstart avvärmpump	5.6
Tillbaka	Välj

Igångk./Service
Val av externa
styrningar	5.7
Tillbaka	Välj

Observera

Om något av alternativen till vänster väljs går det inte att utnyttja någon av funktionerna i menyn Fjärrstyrning värme (meny 1.13). Se Extrafunktioner i användardelen.

Igångk./Service
Val av
språkmeny	5.8
Tillbaka	Välj

Igångk./Service
Val av driftalt.
för P2	5.10
Tillbaka	Välj

Igångk./Service
Val av driftalt.
för P3	5.11
Tillbaka	Välj

Igångk./Service
Visning avversionsnummer.	5.12
Tillbaka	Välj

Igångk./Service
Inkopplade extra
givare i drift	5.13
Tillbaka	Välj

Timeravläsningar

Det fi nns ett antal olika menyfönster som hjälper dig att kontrollera värmepumpens status. Med olika timeravläsningar under meny 6 får du veta värmepumpens status.

Funktionen visar status om när nästa varmvattenspets kommer att utföras. Om timern är på noll sekunder aktiveras varmvattenspetsen vid nästa varmvattenbehov.

Avläsning av tillskotts-timer

Funktionen ger dig antalet timmar som återstår innan tillskottet aktiveras. Om ingen nedräkning sker fi nns det inget behov av tillskott.

Avläsning av larm-timer

Funktionen ger dig information vid ett larm. När värmepumpen stannar börjar en nedräkning från 60 minuter (3600 sekunder). När tiden gått och larmet inte åtgärdats, startar tillskottet för att det inte ska bli för kallt i huset och för att producera varmvatten.

Avläsning av startfördröjning

Funktionen visar den tid som återstår innan värmepumpen startar igen efter ett föregående stopp. Värmepumpen kommer inte att starta om inget behov fi nns.

Inställning av tillskott

Tillskottstimer

Funktionen ger dig möjlighet att ställa in den tid som ska gå innan tillskottet får starta om inte värmepumpen klarar av att producera tillräckligt med värme själv. Värmepumpen levereras med inställningen en timme.

Ramptid öppna

Här ställer man in den tid man vill att elkassetten ska ta på sig för att gå från 0 till 100%. I en del fall kan ramptid öppna behöva justeras upp för att eliminera att den överstyr värmesystemet.

Ramptid stänga

Här ställer man in den tid man vill att elkassetten ska ta på sig för att gå från 100 till 0%.

Visning av inkopplad eleffekt

Läs av hur mycket tillskottet (procent) har kopplat in i driften. Se mer information under rubriken Tekniska uppgifter.

Återgå till fabriksvärden

Om du ångrar dina inställningar kan du i meny 12 återgå till fabriksinställningarna. Om du befi nner dig i kundnivå 1 eller 2 när du väljer Återgå till fabriksvärden, återställs bara inställningar i de fönster som är åtkomliga i kundnivå 1 och 2. Om du befi nner dig i Installatörs- / Servicenivån när du väljer Återgå till fabriksvärden återställs bara de fönster som är åtkomliga i Installatörs- / Servicenivån.

Timeravläsning
Avläsning av
VV-spets-timer	6.1
Tillbaka	Välj

Timeravläsning
Avläsning av tillskotts-timer 6.2 Tillbaka	Välj

Timeravläsning
Avläsning av larm-timer	6.3
Tillbaka	Välj

TimeravläsningAvläsning avstartfördröjning 6.4Tillbaka Välj

Tillskott
Inställning av tillskottstimer	8.1
Tillbaka	Välj

Shuntat tillskott
Inställning av ramptid öppna	8.3.4
Tillbaka	Välj

Shuntat tillskottInställning avramptid stänga 8.3.5Tillbaka Välj

Tillskott
Visning av inkoppladeleffekt i drift 8.5
Tillbaka	Välj

Huvudmeny
Återgå till fabriksvärden	12
Tillbaka	Välj

Driftsätt värmepump med enbart tillskott

Det kan hända att du behöver använda värmepumpen innan arbetet med köldbärarkretsen är klar. Då kan du driftsätta värmepumpen med enbart tillskott. För att driva värmepumpen på enbart tillskottet krävs det att du har fyllt och luftat ur värmesystemet. Gå in i menynfönstret Val av funktion enbart tillskott (meny 5.4) och tryck på knappen Välj. Om pilen pekar på Normaldrift trycker du på knappen Ändra. Vrid på menyratten tills pilen pekar på Enbart tillskott. Tryck då på knappen Spara. Denna funktion ser till att tillskottet värmer både varmvattnet och värmevattnet.

Viktigt att kontrollera efter driftsättning

Den första tiden efter drifttagningen bör särskild uppmärksamhet läggas vid trycket och nivån i värme- och köldbärarkretsarna. Efter en tids drift kan det vara nödvändigt med en efterfyllning av köldbärarvätska.

När värmepumpen levereras bestäms motorskyddets inställningar av ett värde som tagits fram under varmvattenladdningen och stabil spänning. Eftersom spänningen i elnätet kan variera så är inte alltid motorskyddets rekommenderade inställning lämplig. Inställningen kan därför, från fall till fall, behöva justeras. Justera inställningen med en tångamperemeter när värmepumpen producerar varmvatten. Ställ motorskyddet på 10 % över det högst uppmätta värdet på tångamperemetern.

För att värmepumpen ska fungera optimalt är det viktigt att fl ödet på varma sidan i värmepumpen kontrolleras. Värmebärarpumpen har oftast en omkopplare för hastigheten och inställningen beror på tryckfallen i systemen. En rekommenderad temperaturdifferens över värmepumpen på varma sidan är mellan 7-10 °C och på den kalla sidan mellan 2-4 °C. Du kontrollerar detta genom att gå in i menyfönster 3 och avläsa givarna T8 (GT8) och T9 (GT9) respektive T10 (GT10) och T11 (GT11).

I system med bypass är det viktigt att fl ödet i värmesystemet överstiger fl ödet över värmepumpen. I annat fall går värmepumpens fl öde via bypassen tillbaka till värmepumpens retur, vilket kan innebära att värmepumpen larmar p.g.a för hög returtemperatur. Flödet över värmesystemet ska vara så stort att hela radiatorytan hålls varm. På så vis ökar den värmeavgivande ytan och därmed hålls framledningstemperaturen från värmepumpen nere.

Efter provkörning bör värmesystemet luftas ur ytterligare en gång och sedan fyllas med kallvatten vid behov.

Igångk./Service Val av funktion enbart tillskott 5.4 Tillbaka Välj

Observera

Glöm inte att ställa tillbaka denna funktion till normaldrift.

Inställning av motorskydd

Värmepumpens fabriksinställningar

I tabellen framgår fabriksvärden på alla de inställningar som installatören kan ändra på.

Meny	Inställning Fabriksvärde
1.1 Värme öka/minska 4
1.2 Värme fi njustering 0°
1.3 Anpassning av värmekurvan 0°
1.4 Värmekurvans kopplingsdiff. 5°
1.5 Shunt öka/minska	4
1.6 Shunt fi njustering	0°
1.7 Anpassning av shuntkurvan	0°
1.8 Shuntkurva neutralzon	3°
1.9 Shuntkurva max vid GT4	60°
1.10	Inställning av rumstemperatur	20"
1.11	Inställning av rumsgivarpåverkan	5
1.12	Inställning av semesterfunktion	0 dagar
1.13	Fjärrstyrning värme	ej aktiv
1.14	Inställning av sommarurkoppling	18"
2.1 Antal timmar för extra varmvatten	0	timmarr
2.2 Intervall för varmvattenspets	ej aktiv
2.3 Inställning av varmvattentemp.	51°
2.4 Inställning av VV-differens	4°
4.1 Tidsstyrning VP enligt klocka	ej aktiv
4.1.1	Inställning av nivå värmepump +/-	0°
4.2 Tidsstyrning tillskott enligt klocka	ej aktiv
4.3 Tidsstyrning varmvatten enligt klocka	ej aktiv
5.2 Val av anslutningseffekt elkassett	2/3
5.4 Val av funktion enbart tillskott	från
5.5 Val av funktion tillskott	ja
5.7 Val av externa styrningar	0
5.10	Val av driftalternativ P2	P2 kont. drift
5.11	Val av driftalternativ P3	P3 med komp.
8.1 Inställning av tillskottstimer	60	minuter
8.3.4	Ramptid öppna	20 min
8.3.5	Ramptid stäng	3 min

Givartabell

I tabellen visas samtliga givarmotständ vid olika temperaturer.

Temperatur °C kΩ
-40 154,300
-35 111,700
-30 81,700
-25 60,400
-20 45,100
-15 33,950
-10 25,800
-5 19,770
0 15,280
5 11,900
10 9,330
15 7,370
20 5,870
25 4,700
30 3,790
35 3,070
40 2,510
45 2,055
50 1,696
55 1,405
60 1,170
65 0,980
70 0,824
75 0,696
80 0,590
85 0,503
90 0,430

Tekniska data

Modell EHP xx LW/M och LW 679		11 LW14	LW17
Avgiven /Tillförd effekt vid 0/35 °C1	kW 5,9/1,3 7,3/1,6	9,1/2 10,9	/2,17 14,4/3,1	16,7/3,7
Avgiven /Tillförd effekt vid 0/50 °C1	kW 5,4/1,7 6,9/2,1	8,4/2,6 10	1/2,9 13,9/4,2	16,2/4,9
Minimalt flöde värmebärare	l/s	0,14	0,18	0,22	0,26	0,35	0,40
Nominellt flöde värmebärare	l/s	0,20	0,25	0,31	0,38	0,50	0,57
Tillåtet ext. tryckfall värmebärare vid nominellt flöde	kPa	36	36	34	32	54	51
Nominellt flöde köldbärare	l/s	0,30	0,38	0,46	0,57	0,78	0,90
Tillåtet ext. tryckfall köldbärare vid nominellt flöde	kPa	49	45	44	80	74	71
Köldbärarvätska		Bio-etanol/vatten alternativt Propylenglykol/vatten
Max tryck radiatorsystem	bar	1,5
Max tryck köldbärarsystem	bar	4
Högsta utgående värmebärartemp.	°C	65
Drifttemperatur köldbärarsystem	°C	-5 till +20
Inbyggd värme/köldbärarpump		Ja
Elektrisk inkoppling		400V 3N~ 50Hz
Eltillskott omkopplingsbart	kW	3,0 / 6,0 / 9,0
Rekommenderad säkringsstorlek beroende på eltillskott2
Elkassett 6 kW	A	16	16	20	20	20	25
Elkassett 9 kW	A	20	20	25	25	25	32
Kompressor		Scroll
Köldmedie R-407C3	kg	1,6	1,6	1,8	2,4	2,3	2,3
Anslutning värmebärare	mm	Cu 22	Cu 22	Cu 22	Cu 22	Cu 28	Cu 28
Anslutning köldbärare	mm	Cu 28	Cu 28	Cu 28	Cu 28	Cu 35	Cu 35
Mått LW-modell (BxDXH)	mm	600x600x1520
Vikt LW-modell	kg	146	152	155	170	190	195
Mått LWM-modell (BxDXH)	mm	600x600x1800				-	-
Vikt LWM-modell Koppar/Rostfri vv-beredare	kg	230/200	231/201	240/210	218	-	-
Inbyggd dubbelmantlad vv-beredare på LWM-modellen. Koppar eller rostfri4		Koppar / rostfri	Koppar / rostfri	Koppar / rostfri	Rostfri	-	-
Varmvattenberedare C-modell	liter	185	185	185	185	-	-
Reglercentral		Rego637

^1 Effektuppgifterna vid 0/35 °C och 0/50 °C samt min värmebärarfl öde är angivna enligt Europastandard EN 255.
Eltillskott är ej medräknat.
^2 Smältsäkring typ gL-gG eller dvärgbrytare med karakteristik C.
^3 Global Warming Potential; GWP _100 = 1526.
4 Elanod ingår i LW/M-modeller med rostfri vv-beredare.

BOSCH TERMOTEKNIK SE

Box 304

SE-641 23 Katrineholm

Tel. [phone]

Fax [phone]
