BRUKSANVISNING KT2256 ELEKTRO HELIOS

Säkerhetsinformation	2
Säkerhetsföreskrifter	3
Produktbeskrivning	5
Specialtilbehör för installation	6
Kontrollpanel	6
Tvättprogram	9
Program med automatisk torkning	11
Program med tidsstyrd torkning	11
Råd och tips	12
När maskinen används första gången	14

Egna inställningar	14
Daglig användning	14
Användning - Torkning	16
Användning - Tvättning och torkning	17
Underhåll och rengöring	18
Om maskinen inte fungerar	21
Tekniska data	24
Förbrukningsvärden	25
Installation	25
Miljöskydd	27

Med reservation för ändringar.

Säkerhetsinformation

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren kan inte hållas ansvarig för personskador eller skador på egendom som orsakats av felaktig installation eller användning. Förvara alltid instruktionerna tillsammans med produkten för framtida bruk.

Säkerhet för barn och handikappade

⚠ Varning Risk för kvävning, skador eller permanent invaliditet.

• Tillåt inte användning av produkten av någon med reducerad fysisk förmåga, reducerad mental förmåga eller avsaknad av kunskap om hur produkten används (detta omfattar barn). De ska övervakas eller instrueras vid användning av produkten av en person som ansvarar för deras säkerhet.
• Låt inte barn leka med produkten.
• Håll allt förpackningsmaterial utom räckhåll för barn.
• Håll allt diskmedel utom räckhåll för barn.
• Håll barn och husdjur borta från produkten när luckan är öppen.
• Om produkten har ett barnlås rekommenderar vi att du aktiverar det.

Allmän säkerhet

• Stäng av produkten och koppla bort den från eluttaget före underhåll.
• Ändra inte produktens specifikationer.

• Följ den angivna maximala tvättmängden 7 kg (se avsnittet "Programöversikt").

• Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens servicerepresentant eller personer med motsvarande utbildning, för att undvika fara

• Vattentrycket (minimum och maximum) måste vara mellan 0,5 bar (0,05 MPa) och 8 bar (0,8 MPa)
• Ventilationsöppningarna i grunden (om tillämpligt) får ej täppas igen av en matta.
• Produkten ska anslutas till vattentillförseln med de nya medföljande slangupp-sättningarna. Gamla slanguppsättningar får inte återanvändas.

Säkerhetsföreskrifter

Installation

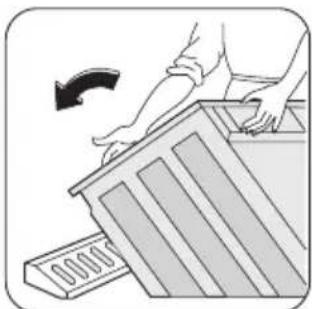

• Ta bort förpackningen och transportbultarna.
• Spara transportbultarna. När du flyttar produkten igen måste du spärra trumman.
• Installera eller använd inte en skadad produkt.
• Installera och använd inte produkten på en plats där temperaturen understiger 0 °C eller där den utsätts för väder och vind.
• Följ de installationsinstruktioner som följer med produkten.
• Kontrollera att golvet där du installerar produkten är plant, stabilt, värmebeständigt och rent.
• Installera inte produkten där luckan inte kan öppnas helt.
• Produkten är tung, så var alltid försiktig när du flyttar den. Använd alltid skyddshandskar.
• Kontrollera att luft kan cirkulera mellan produkten och golvet.
• Ställ in fötterna så att det finns tillräckligt utrymme mellan produkten och mattan.

Elektrisk anslutning

Varning Risk för brand och elektriska stötar.

• Produkten måste vara jordad.
• Kontrollera att produktens märkdata överensstämmer med din strömkälla. I annat fall, kontakta en elektriker.

• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.

• Använd inte grenuttag eller förlängningssladdar.

• Kontrollera så att du inte skadar stickkontakten och nätkabeln. Kontakta service eller en elektriker för att ersätta en skadad nätkabel.
• Anslut stickkontakten till eluttaget endast i slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.
• Dra inte i strömkabeln för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.
• Ta inte i nätkabeln eller stickkontakten med våta händer.
• Denna produkt uppfyller kraven enligt EU:s direktiv.

Anslutning av vatten

• Kontrollera så att du inte skadar vattenslangarna.
• Produkten ska anslutas till vattentillförseln med de nya medföljande slanguppsättningarna. Gamla slang-uppsättningar får inte återanvändas.
• Innan du ansluter produkten till nya rör eller till rör som inte har använts på länge låter du vattnet rinna tills det är rent.
• Den första gången du använder produkten ska du kontrollera att inget läckage förekommer.

Användning

Varning Det finns risk för personskador, elstöt, brand eller skador på produkten.

• Använd uteslutande denna produkt för hushållsbruk.

• Ändra inte produktens specifikationer.

• Placera inga lättantändliga produkter eller föremål som är fuktiga med lättantändliga produkter i, nära eller på diskmaskinen.

• Ta inte på luckglaset när ett program är igång. Glaset kan bli hett.
• Kontrollera att du tagit ut alla metallföremål från tvätten.
• Den avslutande delen av torkprogrammet sker utan värme (avkylningsfas), för att säkerställa att tvätten inte skadas.
  Om du stannar produkten innan torkprogrammet har avslutats ska du snabbt ta ut all tvätt och sprida ut den så att värmen leds bort.
• Om du använder tvättmedel, sköljmedel eller dylika produkter, följ instruktionerna på förpackningen.
• Skrapa bort ludd som har samlats runtom produkten.
• Torka inte skadade plagg som innehåller vaddering eller stoppning.
• Torka inte föremål såsom skumgummi (latex), duschmössor, vattentäta textilier eller plagg med gummiinlägg.
• Innan du torkar tvätt som har varit i kontakt med ämnen såsom matolja, aceton, alkohol, bensin, fotogen, fläckborttagningsmedel, terpentin, vax och vaxborttagningsmedel måste den tvättas i varmt vatten med en extra mängd tvättmedel.
• Torka inte tvätt som har tvättats med industriella kemikalier.
• Kontrollera att inga gaständare eller tändstickor finns kvarlämnade i plaggens fickor.
• Torka endast textilier som är lämpliga att torka i torktumlare. Följ anvisningarna på alla klädvårdsetiketter.
• Torka inte otvättade plagg i produkten.

• Om tvätten har behandlats med fläckborttagningsmedel måste en extra sköljning genomföras innan produkten startas.

• Plastföremål är inte värmebeständiga.

• Om du använder en tvättboll så tar du bort den innan du ställer in tvättprogrammet.
• Använd inte tvättboll när du väljer ett NON-STOP-program.

Varning Risk för personskador och skador på produkten föreligger.

- Sitt eller stå inte på luckan när den är öppen.

- Följ maximal tvättmängd.

- Torka inte genomblöta plagg i produkten.

Skötsel och rengöring

Varning Risk för personskador och skador på produkten föreligger.

• Spruta inte vatten eller ånga för att rengöra produkten.
• Rengör produkten med en fuktig, mjuk trasa. Använd bara neutrala rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål.

Avfallshantering

Varning Risk för kvävning eller skador.

• Koppla loss produkten från eluttaget.
• Klipp av strömkabeln och kassera den.
• Ta bort lucklåset för att hindra att barn eller djur stängs in inuti produkten.

Service

- Kontakta service för att reparera produkten. Vi rekommenderar att endast originalreservdelar används.

Produktbeskrivning

1 Tvättmedelsfack
2 Kontrollpanelen
3 Luckhandtag
4 Typskylt
5 Tömningspump
6 Justerbara fötter

1 2 3 4 5 6

Tvättmedelsfack

Fack för tvättmedel för förtvätt- och blötläggningsfaserna, eller för fläckborttagningsmedel som då används under fläckborttagningsfasen (om maskinen har denna funktion). Tvättmedlet för förtvätt och blötläggning tillsätts i början av tvättprogrammet. Fläckborttagningsmedlet tillsätts under fläckborttagningsfasen.

Fack för pulvertvättmedel eller flytande tvättmedel för huvudtvätten. Om flytande tvättmedel används, fyll på det precis innan programmet startas.

Fack för flytande tillsatser (sköljmedel, stärkningsmedel).

Följ rekommendationerna från produktens tillverkare avseende mängderna som skall användas och fyll inte på över MAX-markeringen i tvättmedelsfacket Sköljmedel eller stärkningsmedel måste fyllas på i facet innan tvättprogrammet startas.

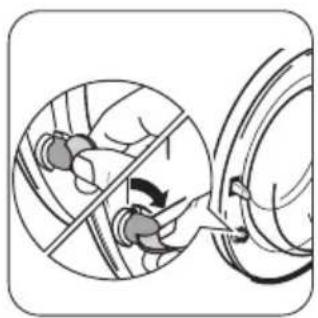

Se till att barn och husdjur inte kryper in i trumman. För att förhindra att barn eller husdjur låses in i trumman har maskinen en speciell funktion.

För att aktivera denna funktion, vrid på knappen innanför luckan (utan att trycka in den) tills skåran står horisontellt. Använd ett mynt vid behov.

Vrid knappen moturs tills spåret är vertikalt när du vill koppla bort funktionen. Då går det att stänga luckan igen.

Specialtilbehör för installation

Sats med gummifötter (4055126249)

Finns att köpa hos närmaste auktoriserade återförsäljare.

Gummifötterna rekommenderas speciellt på flytande och hala golv, och trägolv.

Montera gummifötterna för att förebygga vibrationer och buller samt för att hindra produkten från att flytta sig under drift.

Läs noga igenom anvisningarna som medföljer satsen

Fästplåtsats (4055171146)

Finns att köpa hos närmaste auktoriserade återförsäljare.

Om du installerar produkten på en plint måste du fästa fast produkten i fästplåtarna.

Följ anvisningarna som medföljer satsen.

Kontrollpanel

På följande sida finns en bild på kontrollpanelen. Här ser du programväljare, knappar, kontrollampor och display. Dessa hänvisas till med motsvarande nummer på följande sidor.

10 9 12

1 Programväljare
2 Centrifugering-knapp (Centrifug.)

3 Autotorkning-knapp (Autotork)

4 Torktid-knapp (Torktid)

• Skåptorr (Skåptorrt)
• Stryktorr (Stryktorrt)

5 Snabb-knapp (Snabb)

6 Knapp för extra sköljning (Extra sköljning)
7 Start/paus-knapp (Start/Paus)

Tabell över symboler

	= Sköljstopp
	= Barnlås
*	= Kallt

1-8 Programväljare, knapp för centrifugeringshastighet, torknivå och -tid samt tillgängliga tillvalsfunktioner

Programväljare

Med denna kan maskinen sättas på/av och/eller välja ett program.

Centrifugering

Genom att trycka på denna knapp kan du ändra kan det valda programmets centrifugeringshastighet eller välja tillvalsfunktionen Sköljstopp.

Sköljstopp

När du väljer denna funktion tömmer inte maskinen det sista sköljvattnet för att tvätten inte skall skrynklas. In- nan luckan öppnas måste vattnet tömmas ut. Töm vatt- net genom att följa anvisningarna i avsnittet "När pro- grammet är klart".

Autotork

Genom att trycka på denna knapp kan du välja önskad torrhetsgrad för bomull och syntet:

• Skåptorr (bomull och syntet)
• Stryktorr (bomull)

Kontrollampan för den valda torrhetsgraden tänds.

Torktid

Om du vill köra ett tidstyrt torkprogram, tryck på knappen tills önskad torktid visas på displayen. Välj tid utifrån materialet som skall torkas (bomull eller syntet).

För bomull kan du välja en torktid från 10 till 250 minuter (4.10).

För syntet kan du välja en torktid från 10 till 130 minuter (2.10).

8 Knapp för fördröjd start (Fördröjd start)
9 Lampa för Lucka läst
10 Display

Varje gång du trycker på denna knapp ökar torktiden med 5 minuter.

Tillgängliga funktioner:

Snabb

Kort program för lätt smutsad tvätt eller tvätt som behöver fräschas upp. Vi rekommenderar att trumman inte fylls för mycket.

Extra sköljning

Denna produkt är konstruerad för att vara energibesparande. Välj denna funktion för att skölja tvätten med extra mycket vatten (extra sköljning). Några extra sköljningar genomförs. Den här funktionen rekommenderas för personer som är allergiska mot tvättmedel och för områden där vattnet är mycket mjukt.

Start/Paus

Med denna knapp startar eller avbryter du det valda programmet.

Fördröjd start

Med denna knapp kan tvättprogrammet fördröjas från 30 minuter - 60 minuter - 90 minuter, 2 timmar och sedan timme för timme upp till max. 20 timmar.

Kontrollampa för Lucka låst

Kontrollampan 9 tänds när programmet startar och indikerar om luckan kan öppnas:

• lampan är tänd: luckan kan inte öppnas. Maskinen arbetar eller har stannat med vatten kvar i maskinen.
• lampan är släckt: luckan kan öppnas. Programmet är klart eller vattnet har tömts ut.
• lampan blinkar: luckan öppnas om några minuter.

10 Display

10.1 2.00

Displayen visar följande information:

10.1 Barnlås

Barnlåset gör att du kan lämna maskinen utan tillsyn när den arbetar.

10.2 • Programmets längd

När du har valt ett program visas dess längd i timmar och minuter på displayen (till exempel 2.05). Programlängden beräknas automatiskt baserat på max. rekommenderad vikt för varje typ av material. När programmet har startat uppdateras den återstående tiden varje minut.

- Vald torktid

När du har valt ett torkprogram visas torktiden i minuter eller i timmar och minuter. När programmet har startat uppdateras den återstående tiden varje minut.

• Födröjd start

När du har valt önskad startfördröjning med motsvarande knapp visas den inställda fördröjningstiden på displayen några sekunder. Därefter visas åter det valda programmets varaktighet. Visningen av fördröjningen minskar med en timme i taget tills en timme återstår, därefter minskar tiden med en minut i taget.

• Felkoder

Vid ett eventuellt funktionsproblem kan vissa larmkoder visas i displayen, till exempel E20 (se avsnittet "Om maskinen inte fungerar").

- Val av otillåten funktion

Om du väljer en funktion som inte kan kombineras med det inställda tvättprogrammet visas medde- landet Err några sekunder i den nedre delen av displayen och den röda kontrollampan för knapp 7 börjar blinka.

- När programmet är klart

När programmet är klart visas en blinkande nolla (☐) på displayen, kontrollampan 9 samt kontrollampan för knapp 7 slocknar och luckan kan öppnas.

Tvättprogram

Program - Max. och Min. temperatur - Programbeskrivning - Max. centrifugeringshastighet - Max. tvättmängd - Typ av tvätt	Tillval Tvättmedelsfack
Bomull90° - 60°Huvudtvätt – SköljningarMax. centrifugeringshastighet 1200 varv/minutMax. vikt 7 kg - Reducerad vikt 3.5 kg^1) Vit bomull (normalt och hårt smutsad tvätt).	CENTRIFUGERINGSKÖLJSTOPPSNABBEXTRA SKÖLJNING	[CC2K]
Bomull Ekonomi60°Huvudtvätt – SköljningarMax. centrifugeringshastighet 1200 varv/minutMax. vikt 7 kgVit eller färgäkta bomull (normalt smutsad tvätt).Detta program kan väljas för normalt smutsade bomullsplagg.Tvättemperaturen reduceras och tvättiden förlängs. Detta ger en bra tvätteffekt och sparar energi.	CENTRIFUGERINGSKÖLJSTOPPEXTRA SKÖLJNING	[HS1H]
Bomull Ekonomi40°Huvudtvätt – SköljningarMax. centrifugeringshastighet 1200 varv/minutMax. vikt 7 kgVit eller färgad bomull (lätt smutsad tvätt).Detta program kan väljas för lätt smutsade bomullsplagg.Tvättemperaturen reduceras och tvättiden förlängs. Detta ger en bra tvätteffekt och sparar energi.	CENTRIFUGERINGSKÖLJSTOPPEXTRA SKÖLJNING
Bomull40° - KallHuvudtvätt – SköljningarMax. centrifugeringshastighet 1200 varv/minutMax. vikt 7 kg - Reducerad vikt 3.5 kg^1) Vit eller färgad bomull (normalt eller lätt smutsad tvätt).	CENTRIFUGERINGSKÖLJSTOPPSNABBEXTRA SKÖLJNING	[8447]
Bomull + Förtvätt60° - 40°Förtvätt - Huvudtvätt - SköljningarMax. centrifugeringshastighet 1200 varv/minutMax. vikt 7 kg - Reducerad vikt 3.5 kg^1) Vit eller färgad bomull (normalt eller hårt smutsad tvätt)	CENTRIFUGERINGSKÖLJSTOPPSNABBEXTRA SKÖLJNING	[XX05]
Program - Max. och Min. temperatur - Programbeskrivning - Max. centrifugeringshastighet - Max. tvättmängd - Typ av tvätt	Tillval Tvättmedelsfack
Syntet60° - KallHuvudtvätt – SköljningarMax. centrifugeringshastighet 900 varv/minutMax. vikt 3.5 kg - Reducerad vikt 1.5 kg ^1) Syntet eller blandade material:underkläder, färgade plagg, krympfria skjortor, blusar.	CENTRIFUGERINGSKÖLJSTOPPSNABBEXTRA SPOELEN	[ENHD]
Lättstruket40°Huvudtvätt – SköljningarMax. centrifugeringshastighet 900 varv/minutMax. vikt 1 kgSyntet eller blandade material:När detta program väljs tvät-tas och centrifugeras tvätten försiktigt så att den inte skrynk-las. Det underlättar strykningen. Dessutom utför tvättmaski-nen några extra sköljningar.	CENTRIFUGERINGSKÖLJSTOPPEXTRA SKÖLJNING
Fintvätt40° - KallHuvudtvätt – SköljningarMax. centrifugeringshastighet 700 varv/minutMax. vikt kg 3.5 – Reducerad vikt kg 1.5 ^1) Ömtåliga material:akryl, viskos, polyester.	CENTRIFUGERINGSKÖLJSTOPPSNABBEXTRA SKÖLJNING	[KNW7][NAZ]
Handvätt30° - KallHuvudtvätt – SköljningarMax. centrifugeringshastighet 900 varv/minutMax. vikt 2 kgProgram för maskintvättbar ylle samt för handtvättbar ylle och ömtåliga material.Obs! Ett enda eller skrymmande plagg kan orsaka obalans. Om maskinen inte utför den sista centrifuge-ringsfasen, lägg i fler plagg, omfördela tvätten för hand och välj sedan centrifugeringsprogrammet.	CENTRIFUGERINGSKÖLJSTOPP	[OKA3]
SköljningMax. centrifugeringshastighet 1200 varv/minutMax. vikt 7 kgMed detta program kan du skölja och centrifugera bomullsp-lagg som har tvättats för hand. Maskinen utför tre sköljningar som följs av en lång avslutande centrifugering.	CENTRIFUGERINGSKÖLJSTOPPEXTRA SKÖLJNING	[OTY3]

Program - Max. och Min. temperatur - Programbeskrivning - Max. centrifugeringshastighet - Max. tvättmängd - Typ av tvätt	Tillval Tvättmedelsfack
TömningTömning av vattenMax. vikt 7 kgFör tömning av det sista sköljvattnet i program som stoppar med vattnet kvar i trumman.
CentrifugeringTömning och lång centrifugeringMax. centrifugeringshastighet 1200 varv/minutMax. vikt 7 kgSeparat centrifugering för handtvättade plagg och efter program som stoppar med vattnet kvar i trumman. Du kan sänka centrifugeringshastigheten till önskad nivå efter typen av material som tvättas genom att trycka på relevant knapp.	CENTRIFUGERING
O/AVFör att avbryta det pågående programmet eller för att stänga av maskinen.

1) Om du väljer SNABB-funktionen genom att trycka på knapp 5 rekommenderar vi att du reducerar den maximala tvättvikten enligt indikering. Full tvättmängd är möjlig, men då med något sämre tvättresultat.
2) Om flytande tvättmedel används måste ett program utan FÖRTVÄTT väljas.

Program med automatisk torkning

Torrhetsgrad Material Max. vikt
SkåptorrtPassar för plagg som kan läggas in utan strykning	Bomull och linne (badrockar, badlakan, etc.)	3.5 kg
SkåptorrtPassar för plagg som kan läggas in utan strykning	Syntet och blandade material(jumprar, blusar, underkläder, hushållslinne)	2 kg
StryktorrLämpligt för strykning	Bomull och linne (lakan, bords-dukar, skjortor, etc.)	3.5 kg

Program med tidsstyrd torkning

Torrhetsgrad Material Tvättens vikt			Centrifuge-ringshastig-het	Rekommen-derad torktid i minuter
Skåptorrt1)Passar för plagg som kan läggas in utan strykning	Bomull och linne(badrockar, badlakan, etc.)	5 kg3.5 kg1.5 kg	1200	185-20595-10545-55
SkåptorrtPassar för plagg som kan läggas in utan strykning	Syntet och blandade material	2 kg1 kg	900	70-8035-45
StryktorrtLämpligt för strykning	Bomull och linne (la-kan, bordsdukar, skjor-tor, etc.)	5 kg3.5 kg1.5 kg	1200	155-17575-8540-50

1) Enligt EG-direktiv EN 50229 måste bomullsreferensprogrammet för de data som anges på energietiketten testas genom att dela den maximala tvättmängden i två lika stora delar och torka var och en av dem med TORKTID.

Råd och tips

Sortering av tvätten

Följ tvättsymbolerna på varje klädvårdsetikett och tillverkarens tvättanvisningar. Sortera tvätten enligt följande: Vittvätt, kulörtvätt, syntetmaterial, ömtåliga material, ylle.

Innan du fyller på tvätt

Tvätta aldrig vittvätt och kulörtvätt tillsammans. Vittvätten kan förlora sin "vithet".

Nya färgade plagg kan färga av sig i den första tvätten och bör därför tvättas separat första gången.

Stäng örngott, blixtlås, hakar och tryckknappar. Bind ihop bälten och långa band.

Ta bort svåra fläckar före tvätten.

Skrubba särskilt smutsiga områden med ett specialmedel eller rengöringspasta.

Behandla gardiner extra försiktigt. Ta bort krokar eller samla ihop dem i en påse eller i ett nät.

Fläckborttagning

Svåra fläckar kanske inte kan avlägsnas med enbart vatten och tvättmedel. Det är därför lämpligt att behandla dem före tvätten.

Blod: Behandla färska fläckar med kallt vatten. Intorkade fläckar, blötlägg i specialmedel över natten och skrubba sedan med såpa och vatten.

Oljebaserad färg: Fukta med tvättbensin, lägg plagget på en mjuk duk och badda fläcken; Behandla fläcken flera gånger.

Intorkade fettfläckar: Fukta med terpentin, lägg plagget på ett mjukt underlag och badda fläcken med fingerspetsarna och en bomullsduk.

Rost: Oxalsyra upplöst i hett vatten eller ett (kallt) rostborttagningsmedel. Var försiktig med gamla rostfläckar

1) Använd inte aceton på konstsilke

eftersom cellulosastrukturen redan är skadad och materialet tenderar att gå sönder.

Mögelfläckar: Behandla med blekmedel och skölj noga (endast vittvätt och färgäkta tvätt).

Gräs: Tvåla in lätt och behandla med blekmedel (endast vittvätt och färgäkta tvätt).

Kulspetspenna och lim: fukta med aceton 1), lägg plagget på en mjuk duk och badda fläcken.

Läppstift: Fukta med aceton enligt ovan och behandla sedan fläcken med denaturerad sprit. Behandla eventuella fläckrester med blekmedel.

Rödvin: Blötlägg i vatten och tvättmedel, skölj och behandla med ättiksyra eller citronsyra och skölj. Behandla eventuella fläckrester med blekmedel.

Bläck: Beroende på typ av bläck, fukta först tyget med aceton 1), sedan med ättiksyra; Behandla eventuella fläckrester på vita material med blekmedel och skölj noga efteråt.

Tjära: behandla först med fläckborttagningsmedel, denaturerad sprit eller tvättbensin och skrubba sedan med rengöringspasta.

Tvättmedel och tillsatser

Goda tvättresultat är också beroende av att man väljer rätt tvättmedel och använder korrekta mängder för att undvika spill och skydda miljön.

Även om tvättmedel är biologiskt nedbrytbara innehåller de substanser som i stora mängder kan störa naturens känsliga balans.

Valet av tvättmedel beror på typen av material (ömtåligt, ylle, bomull, etc.) samt färg, tvättemperatur och smutsgrad.

Alla vanliga maskintvättmedel kan användas i denna maskin:

• Pulvertvättmedel för alla typer av material.
• Pulvertvättmedel för ömtåliga material (max. 60 °C) och ylle.
• Flytande tvättmedel, helst för tvättprogram med låga temperaturer (max. 60 °C) för alla typer av material, eller specialtvättmedel för endast ylle.

Tvättmedlet och eventuella tillsatser måste hållas i rätt fack i tvättmedelsfacket innan programmet startas.

Om flytande tvättmedel används måste ett program utan förtvätt väljas.

Tvättmaskinen har en cirkulationssystem som optimerar användningen av koncentrerade tvättmedel.

Följ rekommendationerna från produktens tillverkare avseende mängderna som skall användas och fyll inte på över MAX-markeringen i tvättmedelsfacket.

Tips om torkning

Förbereda torkprogrammet

Som torktumlare arbetar maskinen enligt kondensationsprincipen.

Därför måste vattenkranen vara öppen och tömningsslangen måste tömma vatten i ett handfat eller avloppsrör, även under torkfasen.

Obs!

Innan du startar torkprogrammet, reducera tvättmängden för att erhålla ett bra resultat.

Tvätt som inte lämpar sig för torkning

• Särskilt ömtåliga artiklar som syntetiska gardiner, ylle och silke, plagg med metallinlägg, nylonstrumpor samt skrymmande plagg som jackor, överkast, vadderade täcken, sovsäckar och duntäcken får inte torktumlas.
• Undvik att torka mörka kläder tillsammans med luddiga textilier i ljusa färger, t.ex. handdukar, eftersom de mörka kläderna kan dra åt sig det ljusa luddet.
• Plocka ur tvätten när produkten har avslutat torkningen.
• Du slipper statisk laddning i tvätten efter torktumlingen om du antingen använder ett sköljmedel i tvätten eller ett antistatmedel som är särskilt avsett för torktumlare.
• Plagg fodrade med skumgummi eller liknande material får inte maskintorkas. De utgör en brandfara.

Mängd tvättmedel

Typen och mängden av tvättmedel beror på typen av material, tvättmängd, smutsgrad och vattnets hårdhet. Följ doseringsanvisningarna från produktens tillverkare. Använd mindre tvättmedel när:

• du tvättar en mindre mängd
• tvätten är lätt smutsad
• stora mängder skum bildas under tvätten

Vattnets hårdhetsgrad

Vattnets hårdhet klassificeras i så kallade "grader" av hårdhet. Information om vattnets hårdhetsgrad där du bor kan du få från Vattenverket eller de lokala myndigheterna. Om vattnet är medelhårt eller hårt rekommenderar vi att du tillsätter en vattenavhärdare enligt tillverkarens instruktioner. Anpassa mängden tvättmedel om vattnet är mjukt till medelhårt.

- Inte heller material som innehåller rester av hårgel eller härspray, nagellacksborttagningsmedel eller liknande lösningsmedel får maskintorkas för att undvika att skadliga ångor bildas.

Tvättmedlet och eventuella tillsatser måste hållas i rätt fack i tvättmedelsfacket innan programmet startas.

Om flytande tvättmedel används måste ett program utan förtvätt väljas.

Tvättmaskinen har en cirkulationssystem som optimerar användningen av koncentrerade tvättmedel.

Följ rekommendationerna från produktens tillverkare avseende mängderna som skall användas och fyll inte på över MAX-markeringen i tvättmedelsfacket.

Klädvårdsetiketter

Vid torkning, följ instruktionerna som ges på tillverka- rens etiketter:

• ☐ = Kan torktumlas
- ·s = Torkning vid hög temperatur
• 📷 = Torkning vid reducerad temperatur
- = Torktumla inte

Torkprogrammens varaktighet

Torktiden kan variera beroende på:

• den sista centrifugeringens hastighet
• önskad torrhetsgrad (stryktorr, skåptorr)
• typ av tvätt
  • tvättens vikt

Genomsnittlig torktid vid tidstyrd torkning anges i avsnittet "Torkprogram". Erfarenheten kommer att hjälpa dig att torka din tvätt på ett passande sätt för olika material. Notera torktiden för redan körda program.

Ytterligare torkning

Om tvätten fortfarande är fuktig när torkprogrammet är klart, välj ytterligare en kort torkning.

När maskinen används första gången

• Kontrollera att anslutningarna för el och vatten har utförts enligt installationsanvisningarna.
• Ta bort polystyrenblocket och annan materiel ur trumman.
• Innan du tvättar första gången, kör ett bomullsprogram vid den högsta temperaturen med

Egna inställningar

Ljudsignaler

Maskinen är utrustad med en ljudenhet som avger en ljudsignal i följande fall:

• när ett program är klart
• om ett fel uppstår.

Genom att hålla knapparna 4 och 5 intryckta samtidigt i cirka 6 sekunder inaktiveras ljudsignalen (utom vid funktionsfel). Om du trycker på de två knapparna en gång till aktiveras ljudsignalen på nytt.

Barnlås

Barnlåset gör att du kan lämna produkten utan tillsyn så att du inte behöver vara orolig för att barn kanske ska-

Daglig användning

Fylla på tvätt

Öppna luckan genom att försiktigt dra handtaget utåt. Lägg tvätten i trumman, ett plagg i taget, och skaka ut dem så mycket det går. Stäng dörren.

Varning Torka inte tvätten för länge. Det kan medföra att material eller plagg krymper eller skrynkliga.

tom maskin för att ta bort eventuella rester från tillverkningen som kan finnas i trumman och maskinen. Häll ett halvt mått tvättmedel i huvudtvättfacket och starta maskinen.

das eller orsakar skador på tvättmaskinen. Funktionen kan aktiveras även när tvättmaskinen inte är i drift. Du kan ställa in funktionen på två sätt:

1. Innan du trycker på knappen 7: maskinen kan då inte startas.
2. Efter att du tryckt på knappen 7: kan inte program och tillvalsfunktioner ändras.
   För att aktivera/inaktivera denna funktion, håll knapparna 2 och 3 intryckta samtidigt i cirka 6 sekunder tills symbolen 📋 tänds eller släcks på displayen.

Kontrollera att det inte finns någon tvätt kvar mellan tätningen och luckan. Det finns risk för vattenläckage eller att tvätten skadas.

Mät upp tvätt- och sköljmedel

Dra ut tvättmedelsfacket så längt det går. Mät upp erforderlig mängd tvättmedel och håll det i huvudtvättfacket eller i lämpligt fack beroende på det valda programmet/tillvalet (se avsnittet "Tvättmedelsfack" för mer information).

Om du skall använda sköljmedel häller du det i facket märkt ⚙ (var noga med att inte fylla på över MAX-markeringen). Skjut in facket försiktigt.

Välj önskat program med programväljaren (1)

Vrid programväljaren till önskat program.

Den gröna kontrollampan för knapp 7 börjar blinka. Programväljaren kan vridas både medurs och moturs.

Vrid programväljaren till ○ för att återställa programmet/stänga AV maskinen.

När programmet är klart måste programväljaren vridas till ○-läget för att stänga av maskinen.

Viktigt Om du vrider programväljaren till ett annat program medan maskinen är i drift kommer den röda kontrollampan för knapp 7 att blinka 3 gånger och meddelandet Err visas för att markera det felaktiga valet. Maskinen kommer inte att utföra det nya program som valdes.

Välj centrifugeringshastighet med knapp 2

När du har valt önskat program föreslår produkten automatiskt den högsta centrifugeringshastigheten som är tillåten för programmet. (Se "Tvättprogram" för högsta tillåtna centrifugeringshastighet).

Tryck flera gånger på denna knapp för att ändra centrifugeringshastigheten om du vill centrifugera med en annan hastighet. Motsvarande kontrollampa tänds.

Välj tillgängliga tillvalsfunktioner med knapparna 5 och 6

Beroende på vilket program du har valt kan du kombinera det med olika tillvalsfunktioner. Dessa måste väljas när du har valt program, men innan du startar programmet. När tillvalsknapparna trycks in tänds motsvarande kontrollampor. När knapparna trycks in igen slocknar kontrollamporna. Om en felaktig tillvalsfunktion väljs blinkar den röda kontrollampan för knapp 7 3 gånger och meddelandet Err visas.

Se avsnittet "Tvättprogram" för information om möjliga tillval till tvättprogrammen.

Starta programmet genom att trycka på knapp 7

För att starta det valda programmet, tryck på denna knapp. Motsvarande gröna kontrollampa slutar att blinka.

Kontrollampan 9 tänds för att indikera att tvättmaskinen startar programmet och att luckan är låst.

Om du har valt Födröjd start börjar maskinen nedräkningen.

Viktigt Om en felaktig tillvalsfunktion väljs visas meddelandet Err i några sekunder och den röda kontrollampan för denna knapp blinkar 3 gånger.

Välj fördröjd start genom att trycka på knappen 8

Innan du startar programmet och om du vill senarelägga starten, tryck på denna knapp för att välja önskad startfödröjning.

Den valda fördröjningstiden visas på displayen under några sekunder, sedan visas programmets gångtid igen. Du måste välja denna tillvalsfunktion efter att du har valt program, men innan du startar programmet.

Du kan när som helst avbryta eller ändra fördröjningstiden innan du trycker på knapp 7.

Val av startfördröjning:

1. Välj program och önskade tillvalsfunktioner.
2. Välj fördröjd start genom att trycka på knappen 8.

3. Tryck på knappen 7:

4. maskinen startar sin nedräkning.

5. programmet startar när den inställda tidsfördröjningen löper ut.

Avbryta fördröjd start när du har startat programmet:

1. Ställ tvättmaskinen i PAUS-läge genom att trycka på knapp 7.
2. Tryck på knappen 8 en gång. På displayen visas 0'.
3. Tryck på knappen 7 en gång till för att starta programmet.

Viktigt

• Den inställda fördröjningen kan inte ändras förrän du har valt tvättprogrammet på nytt.
• Luckan kommer att förbli låst under hela fördröjningstiden. Om du behöver öppna luckan måste du först ställa tvättmaskinen i PAUS-läge genom att trycka på knappen 7 och sedan vänta några minuter innan du öppnar luckan. Tryck sedan på samma knapp igen när du har stängt luckan.

Viktigt Födröjd start kan inte användas tillsammans med tömningsprogrammet.

Ändra en tillvalsfunktion eller ett pågående program

Du kan ändra vissa tillvalsfunktioner innan programmet utför dem.

Innan du gör några ändringar måste du ställa maskinen i pausläge genom att trycka på knapp 7.

Om du vill byta ett pågående program måste du först återställa det. Vrid programväljaren till ○ och sedan till läget för det nya programmet. Starta det nya programmet genom att trycka på knappen 7 en gång till. Tvättvattnet i maskinen töms inte ut.

Göra paus i ett program

Tryck på knapp 7 för att göra en paus i ett pågående program. Motsvarande kontrollampa börjar att blinka. Tryck på knappen igen för att fortsätta programmet.

Avbryta ett program

Vrid programväljaren till ○ för att avbryta ett pågående program. Du kan nu välja ett nytt program.

Öppna luckan när programmet har startat

Ställ maskinen i pausläget genom att trycka på knapp 7. Om kontrollampan 9 släcks kan luckan öppnas.

Om kontrollampan 9 förblir tänd innebär detta att ma- skinen redan värms upp eller att vattennivån är för hög. Öppna inte luckan med våld!

Om du inte kan öppna luckan men det är absolut nödvändigt att öppna den, måste du stänga av maskinen genom att ställa programväljaren på ○. Efter några minuter kan luckan öppnas.

(Kontrollera vattennivån och temperaturen!)

När du har stängt luckan igen måste du välja program och tillvalsfunktioner på nytt och trycka på knapp 7.

När programmet är klart

Maskinen stannar automatiskt. På displayen blinkar 0, kontrollampan för knapp 7 och kontrollampan 9 släcks. Om du har valt ett program eller en tillvalsfunktion som slutar med att vattnet är kvar i maskinen förblir kontrollampan 9 tänd och luckan förblir låst för att markera att vattnet måste tömmas ut innan luckan öppnas.

Innan vattnet töms ut fortsätter trumman att gå vid regelbundna intervall tills vattnet tömts ut.

Följ nedanstående instruktioner för att tömma ut vattnet:

1. Vrid programväljaren till ○.
2. Välj tömnings- eller centrifugeringsprogrammet.

3. Sänk vid behov centrifugeringshastigheten med relevant knapp.

4. Tryck på knapp 7.

När programmet är klart öppnas läset och luckan kan öppnas. Vrid programväljaren till ○ för att stänga av maskinen.

Ta ut tvätten ur trumman och kontrollera noga att trumman är tom. Stäng vattenkranen om du inte tänker fortsätta tvätta. Låt luckan stå på glänt för att undvika mögelbildning och obehaglig lukt inuti tvättmaskinen.

Standby-läge: när programmet är klart aktiveras energisparläge efter några minuter. Displayens ljusstyrka re-

Användning - Torkning

duceras. Genom att trycka på någon knapp går produkten ur energisparläget.

Endast torkning

Försiktighet

Den rekommenderade tvättmängden är 3.5 kg för bo-mull och linne och 2 kg för syntet.

Genom att trycka på Torktid kan du även torka upp till 5 kg bomull (se tabellen "Torkprogram").

Försiktighet

Vattenkranen måste vara öppen och tömningsslangen måste vara placerad i handfatet eller ansluten till avloppsröret.

1. Lägg in tvätten i maskinen.

2. Välj så hög centrifugeringshastighet som möjligt för det valda materialet för att få bästa torkresultat.

3. Välj torkprogrammet för Bomull eller Syntet bland torkprogrammen i programväljaren.

4. Om du vill köra en automatisk torkning (endast för bomulls- och syntetplagg), tryck på knapp 3 tills den kontrollampa som motsvarar önskad torrhetsgrad tänds.
5. Om du vill köra en tidstyrd torkning, tryck på knapp 4 tills önskad torktid visas på displayen (se tabellen "Torkprogram"). Varje gång du trycker på knappen ökar torktiden med 5 minuter.

Programtiden ökar automatiskt med några minuter.

1. Tryck på knappen 7 för att starta programmet. Den återstående tiden uppdateras varje minut.

2. När programmet är klart hörs summern. På displayen blinkar ☐. Kontrollampan för luckan 9 tänds. Under de sista minuterna av torkprogrammet pågår en skrynkelskyddsfas. Under den tiden kan luckan inte öppnas. På displayen blinkar ☐.

Användning - Tvättning och torkning

NON-STOP-program - Tvättning och automatisk torkning

Den maximala tvättmängden är 3.5 kg för bomull och 2 kg för syntet.

! Försiktighet Använd inte en doseringsenhet-/boll eller liknande när du kör ett tvätt- och torkprogram.

1. Lägg in tvätten i maskinen.
2. Fyll på tvättmedel och sköljmedel.
3. Sätt på maskinen genom att vrida programväljaren till det valda tvättprogrammet/materialet.
4. Välj önskade tillvalsfunktioner med motsvarande knappar.

Om möjligt, välj inte lägre centrifugeringshastighet än den maskinen föreslår för att undvika alltför lång torktid och därmed spara energi.

Centrifugeringshastigheten kan endast reduceras efter att torkning har valts.

För bomull och syntet är det lägsta värde du kan välja 900 varv/minut.

I slutet av skrynkelskyddsfasen släcks kontrollampan för luckan 9.

Om du vill öppna luckan före eller under skryn-kelskyddsfasen, eller avbryta den, tryck på valfri knapp eller vrid programväljaren till valfri programposition (utom ○).

1. Vrid programväljaren till ○ för att stänga av ma- skinen.

2. Ta ut tvätten ur trumman.

Beroende på om plagg och textilier rullar ihop sig under centrifugeringen så kan vissa delar torka mer än andra. I sällsynta fall kan tvätten fortfarande vara något våt när programmet är klart. Vi föreslår att du då viker ut hoprullade plagg, fördelar dem jämnt i trumman och väljer ett torkprogram på ytterligare 20-30 minuter.

Om du ställer in 10 minuters torkningsfas med torkningsknappen (4) med inställd utför produkten bara en avkylningsfas.

1. Ställ in torrhetsgraden genom att trycka på knappen 3. Displayen visar den sammanlagda programtiden för tvätt- och torkprogrammen.
2. Starta programmet genom att trycka på knapp 7. Den återstående tiden uppdateras varje minut på displayen.
3. När programmet är klart, vrid programväljaren till ○ för att stänga av maskinen. Plocka ur tvätten.

NON-STOP-program - Tvättning och tidsstyrd torkning

Den rekommenderade tvättmängden är 3.5 kg för bo-mull och 2 kg för syntet.

Det går även att torka upp till 5 kg bomull (se tabellen "Torkprogram").

! Försiktighet Använd inte en doseringsenhet-/boll eller liknande när du kör ett tvätt- och torkprogram.

1. Lägg i tvätten och fyll på tvättmedel och sköljmedel.

2. Sätt på maskinen genom att vrida programväljaren till det valda tvättprogrammet/materialiet.

3. Välj önskade tillvalsfunktioner med motsvarande knappar.

Om möjligt, välj inte lägre centrifugeringshastighet än den maskinen föreslår för att undvika alltför lång torktid och därmed spara energi.

Centrifugeringshastigheten kan endast reduceras efter att torkning har valts.

De lägsta värdet du kan välja är 900 varv/minut för bomull och syntet och 700 varv/minut för ömtåliga material.

1. Ställ in torkningstiden genom att trycka på knappen
2. Displayen visar den sammanlagda programtiden för tvätt- och torkprogrammen.

Underhåll och rengöring

Varning Du måste KOPPLA LOSS produkten från eluttaget innan du utför någon form av rengöring eller underhåll.

Avkalkning

Vattnet vi använder innehåller i regel en del kalk. Det är därför lämpligt att då och då använda ett avkalkningsmedel i maskinen. Gör detta separat utan någon tvätt och enligt anvisningarna från medlets tillverkare. Det förebygger kalkavlagringar i maskinen.

Utvändig rengöring

Använd endast såpvatten för att rengöra produktens hölje och eftertorka noga.

Rengöring av tvättmedelsfacket

Det utdragbara tvättmedelsfacket skall rengöras med jämna mellanrum.

Om du ställer in ett tvättprogram och bara 10 minuters torkprogram visar den totala programtiden även uppvecklings- eller kylningsfasen.

1. Starta programmet genom att trycka på knapp 7. Den återstående tiden uppdateras varje minut på displayen.

2. När programmet är klart, vrid programväljaren till ○ för att stänga av maskinen och plocka ur tvät- ten.

Avlägsna facket genom att trycka ned spärren och dra facket utåt. Spola facket under rinnande vatten för att få bort rester av pulvertvättmedel.

För att underlätta rengör- ingen bör du ta bort över- delen på tillsatsfacket.

Rengöring av fackets öppning

När du har avlägsnat tvättmedelsfacket, använd en liten borste för att rengöra öppningen. Var noga med att avlägsna alla tvättmedelsrester från öppningens övre och nedre del.

Sätt tillbaka facket på plats och kör sköljprogrammet utan tvätt i trumman.

Rengöring av pumpen

Kontrollera pumpen regelbundet och särskilt om:

- produkten inte töms och/eller centrifugerar,

• produkten låter konstigt under tömningen på grund av att föremål såsom säkerhetsnålar, mynt eller liknande blockerar pumpen,
• ett problem med tömning av vatten har upptäckts (se avsnittet "Om maskinen inte fungerar" för mer information).

Varning

1. Koppla bort produkten från eluttaget.
2. Ta inte loss nälfällan medan produkten är igång. Rengör inte tömningspumpen om vattnet i produk- ten är hett. Vattnet måste vara kallt innan du rengör tömningspumpen.

Gör så här:

Sätt en behållare under tömningspumpens fördjupning, för att samla upp vattnet som rinner ut.

Tryck på de två knopparna och dra tömningsledningen framåt så att vattnet kan rinna ut.

När behållaren är fylld med vatten, sätt tillbaka tömningsledningen och töm behållaren. Upprepa steg 3 och 4 så många gånger som behövs tills inget vatten rinner ut från tömningspumpen.

1 2

Dra tillbaka tömningsledningen. Skruva loss filtret och ta bort det.

Ta bort ludd och föremål från pumpen.

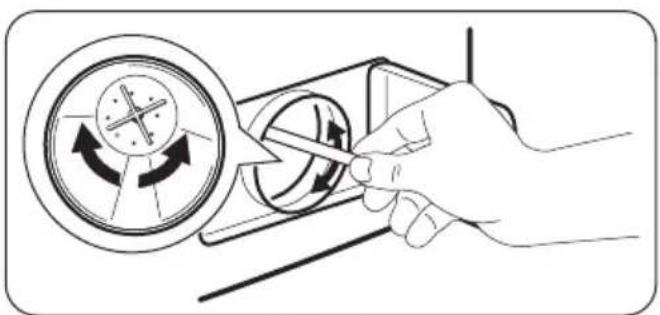

Se till att pumphjulet kan snurra. Om det inte gör det ska du kontakta kundtjänst.

Rengör nälfällan under en vattenkran och sätt tillbaka det i pumpen i de speciella spåren.

Var noga med att dra åt nälfällan ordentligt för att förhindra läckage.

Försiktighet När produkten används kan det under vissa tvättprogram finnas hett eller varmt vatten i pumpen.

Ta aldrig bort pumplocket när ett tvättprogram pågår. Vänta alltid tills maskinen har avslutat programmet och tvätten har plockats ur. När du sätter tillbaks pumplocket måste du skruva fast det ordentligt så att det inte läcker och så att inga barn kan skruva loss det.

Viktigt Kontrollera om filtren i tilloppsslangen är igentäppta om produkten inte fyller vatten eller om det tar för lång tid att fylla den, om Start-knappen blinkar med gult sken eller om displayen (i förekommande fall) visar motsvarande larmmeddelande. Se avsnittet "Om maskinen inte fungerar" för mer information.

För att rengöra filtren i tilloppsslangen:

• Stäng av vattenkranen.
• Skruva loss slangen från kranen.
• Rengör filtret i slangen med en hård borste.

- Skruva tillbaka slangen på kranen. Kontrollera att anslutningen är åtdragen.

• Skruva loss slangen från maskinen. Ha en trasa till hands eftersom det kan rinna ut lite vatten.
• Rengör filtret i ventilen med en hård borste eller en trasa.

35° 45°

• Skruva tillbaka slangen på maskinen och kontrollera att anslutningen är tät.
• Öppna vattenkranen.

Åtgärder vid frysrisk

Om maskinen är installerad på en plats där temperaturen kan gå under 0 °C, ta bort det kvarvarande vattnet i tilloppsslangen och tömningspumpen,

1. koppla bort produkten från eluttaget,
2. stäng vattenkranen,
3. skruva loss tilloppsslangen från kranen;
4. placera tilloppsslangens båda ändar i en behållare och låt vattnet rinna ur slangen,
5. töm tömningspumpen enligt beskrivningen i avsnittet "Nödtömning",
6. när tömningspumpen är tom, sätt tillbaka tilloppsslangen igen.

! Varning

Se till att temperaturen är över 0 °C innan du använder produkten igen.

Tillverkaren har inget ansvar för de skador som orsakas av låga temperaturer.

Nödtömning

Gör så här för att tömma maskinen om produkten inte kan tappa ut vattnet:

1. Dra ur stickkontakten från vägguttaget.
2. Stäng vattenkranen;
3. Vänta vid behov tills vattnet har svalnat.
4. Öppna pumpluckan.
5. Sätt en behållare på golvet under tömningspumpens fördjupning,

6. tryck på de två knopparna och dra tömningsledningen framåt så att vattnet kan rinna ut,

7. när behållaren är fylld med vatten, sätt tillbaka tömningsledningen och töm behållaren, upprepa förfarandet tills inget mer vatten rinner ut,

8. rengör vid behov pumpen (se avsnittet "Rengöring av pumpen")

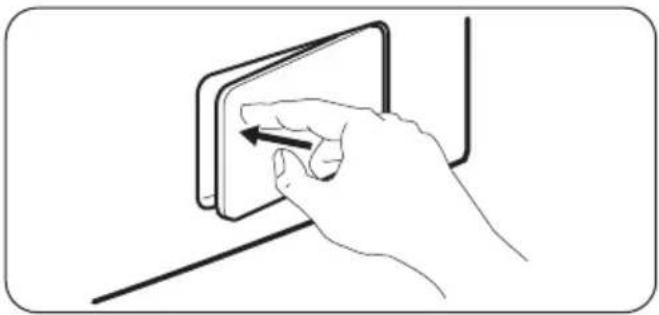

9. stäng pumpluckan.
   När vattnet tappas ut med nödtömningsproceduren måste tömningssystemet aktiveras igen.
10. Häll 2 liter vatten i tvättmedelsfacket för huvudtvätt.
11. Starta programmet för att tömma ut vattnet.

Om maskinen inte fungerar

Vissa problem beror på bristande underhåll eller förbiseenden, och kan enkelt lösas utan att du behöver tillkalla en servicetekniker. Kontrollera nedanstående punkter innan du kontaktar Electrolux Service.

När maskinen används kan det hända att den röda kontrollampan vid knapp 7 blinkar och att en av följande larmkoder visas på displayen samtidigt som en ljudsignal avges var 20:e sekund för att markera att maskinen inte fungerar

• E10 : Problem med vattenförsörjningen
• E20 : Problem med tömningen av vatten
• E40 : Luckan öppen
När problemet har åtgärdats, tryck på 7-knappen för att fortsätta programmet. Kontakta närmaste Electrolux Service om problemet kvarstår efter alla kontroller.

Problem Möjlig orsak / Åtgärd

Maskinen startar inte:

Luckan är inte stängd. E40Stäng luckan ordentligt.Stickkontakten sitter inte ordentligt i eluttaget.Sätt i stickkontakten i eluttaget.Eluttaget är strömlöst.Kontrollera den elektriska installationen i ditt hem.Huvudsäkringen har gått.Byt ut säkringen.Programväljaren är inte rätt inställd och knapp 7 har inte tryckts in.Vrid programväljaren och tryck på 7-knappen en gång till.Fördröjd start har valts.Avbryt startfördröjningen om tvätten ska tvättas omedelbart.Barnlåset är aktiverat.Stäng av barnlåset.

Problem Möjlig orsak / Åtgård
Maskinen fylls inte med vatten:	Vattenkranen är stängd. E10Öppna vattenkranen.Tilloppsslangen är klämd eller vikt. E10Kontrollera tilloppsslangens anslutning.Filtret i tilloppsslangen eller filtret i tilloppsventilen är igentäppt. E10Rengör filtren i tilloppsslangen. (Se avsnittet "Rengöring av filtren i till-oppsslangen" för mer information).Luckan är inte ordentligt stängd. E40Stäng luckan ordentligt.
Maskinen töms inte och/eller centrifugerar inte:	Tömningslangen är klämd eller vikt. E20Kontrollera tömningslangens anslutning.Tömningsfiltret är igentäppt. E20Rengör tömningsfiltret.En funktion eller ett program som slutar utan centrifugering eller utan att vattnet pumpas ut har valts.Välj tömnings- eller centrifugeringsprogrammet.Tvätten är inte jämnt fördelad i trumman.Omfördela tvätten i trumman.
Det är vatten på golvet:	För mycket tvättmedel eller fel typ av tvättmedel har använts (det bildas för mycket skum).Minska mängden tvättmedel eller använd ett annat tvättmedel.Kontrollera om någon av tilloppsslangens kopplingar läcker. Det är inte alltid så enkelt att se detta eftersom vattnet rinner ned längs slangen. Kontrollera och se om fukt förekommer.Kontrollera tilloppsslangens anslutning.Tömnings- eller tilloppsslangen är skadad.Byt ut slangen mot en ny.Nödtömningspluggen har inte satts tillbaka i filtret eller så har inte filtret skruvats in ordentligt efter rengöring.Sätt tillbaka nälfällan ordentligt.
Otillfredsställande tvättresultat:	För lite tvättmedel eller ett olämpligt tvättmedel har använts.Öka mängden tvättmedel eller använd ett annat tvättmedel.Envisa fläckar har inte behandlats före tvätten.Använd produkter som finns i handeln för behandling av svåra fläckar.Fel temperatur har valts.Kontrollera att du har ställt in rätt temperatur.För stor tvättmängd.Minska tvättmängden.
Problem Möjlig orsak	Åtgärd
Luckan går inte att öppna:	Programmet pågår fortfarande.Vänta tills tvättprogrammet är klart.Lucklåset har inte öppnats ännu.Vänta tills kontrollampan 9 slocknar.Det finns vatten i trumman.Välj ett program för tömning eller centrifugering för att tömma ut vattnet.
Maskinen vibrerar eller bullrar:	Transportbultarna och förpackningsmaterialet har inte tagits bort.Kontrollera att produkten har installerats korrekt.Stödfötterna har inte justeratsKontrollera att produkten står plant.Tvätten är inte jämnt fördelad i trumman.Omfördela tvätten i trumman.Det är kanske mycket lite tvätt i trumman.Lägg i mer tvätt i trumman.
Centrifugeringen börjar sent eller så centrifugerar maskinen inte alls:	Elektroniken har känt av obalans i trumman eftersom tvätten är ojämnt fördelad. Tvätten omfördelas genom att trumman roteras åt andra hållet. Detta kan ske flera gånger innan obalansen försvinner och normal centrifugering kan återupptas. Om tvätten efter 10 minuter fortfarande är ojämnt fördelad i trumman kommer maskinen inte att centrifugera. Omfördela i så fall tvätten för hand och välj centrifugeringsprogrammet.Omfördela tvätten i trumman.För liten tvättmängd.Lägg i fler plagg, omfördela tvätten för hand och välj sedan centrifuge-ringsprogrammet.
Maskinen torkar inte eller torkar inte tillfredsställande:	Torktiden har inte valts.Välj torktid.Vattenkranen är stängd.E10Öppna vattenkranen.Tömningsfiltret är igentäppt.E20Rengör tömningsfiltret.Maskinen är överbelastad.Minska tvättmängden.Den valda torktiden eller torkprogrammet passade inte för tvätten.Välj passande torktid/torkprogram för tvätten.
Problem Möjlig orsak / Åtgärd
Tvätten är full av ludd i olika färger:	Textilierna som tvättades i föregående program släppte ifrån sig ludd i olika färger (se "Ludd på plaggen" i kapitlet "Användning - Tvättning och torkning").Torkfasen hjälper till att ta bort ludd.Tvätta kläderna med en luddborttagare.Om det finns väldigt mycket ludd i trumman kan du upprepa följande två gånger:Rengör noggrant den tomma trumman, tätningen och luckan med en våt trasa.Kör ett sköljprogram.Lägg en bit ylletyg eller en tyghög i trumman.Kör ett torkprogram på 10 minuter.Ta ut den gamla biten ylletyg.Nu kan du tvätta andra plagg.
Maskinen låter konstigt:	Maskinen är utrustad med en ny typ av motor som låter annorlunda än traditionella motorer. Den nya motorn ger en mjukare start och jämnare fördelning av tvätten i trumman samt förbättrar maskinens stabilitet.
Inget vatten syns i trumman:	Maskiner baserade på modern teknik arbetar på ett mycket ekonomiskt sätt med väldigt litet vatten utan att tvättresultatet försämras.

Kontakta vår serviceavdelning om du inte kan identifiera eller lösa problemet. Innan du ringer, anteckna maskinens modell, serienummer och inköpsdatum: serviceavdelningen kommer att fråga efter denna information.

Mått Vikt		60 cm
	Höjd	85 cm
	Djup	63 cm
Elektrisk anslutningNätspänning – Total effekt – Säkring	Information om den elektriska anslutningen finns på typskylten som sitter på luckans innerkant.
Vattentryck Min	Max	0,05 MPa0,8 MPa
Nivå av skydd mot intrång av fasta partiklar och fukt IPX4
Max. tvättmängd Bomull 7 kg
Maximal torr vikt Bomull	Bomull stor kapacitetSyntet	3.5 kg5 kg2 kg
Centrifugeringshastighet Max 1200 varv/minut

Förbrukningsvärden

Program	Energiförbrukning (kWh)	Vattenförbrukning (liter)	Programtid (minuter)
Bomull 60°	1.4	60	Se displayen på kon-trollpanelen om du vill se programmets längd.
Energisparprogram för bo-mull 60° 1)	1.19 49
Bomull 40° 0.7 58
Syntet 40° 0.6 54
Fintvätt 40 °C 0.6 63
Ylle / Handtvätt 30° 0.25 55

1) Energisparprogrammet för bomull vid 60 °C med en tvättmängd på 7 kg är referensprogram för de uppgifter som anges på energietiketten enligt standard EEG 92/75.

De förbrukningsdata som anges i denna tabell är riktvärden som kan variera beroende på mängd och typ av tvätt, det inkommande vattnets temperatur och omgivningstemperaturen.

Installation

Uppackning

Alla transportbultar och allt förpackningsmaterial måste avlägsnas innan produkten används.

Vi rekommenderar att du sparar alla transportdelar så att de kan återmonteras om produkten behöver transporteras igen.

När du har avlägsnat allt förpackningsmaterial, lägg försiktigt maskinen ned på dess baksida och avlägsna polystyrenbasen som maskinen står på.

Lossa nätkabeln och tömningsslangen från hållarna på produktens baksida.

Öppna luckan, plocka ut polystyrenstycket som sitter på lucktätningen och ta ut alla föremål ur trumman.

Sätt i plastpluggarna i det lilla övre hålet och de två stora hålen. Pluggarna hittar du i påsen med bruksanvisningen.

Placering

Installera maskinen på ett plant och hårt golv. Se till att luftcirkulationen kring maskinen inte blockeras av tjocka mattor eller liknande. Kontrollera att maskinen inte vidrör väggen eller annan inredning. Ställ in tvättmaskinen i våg genom att justera fötterna uppåt eller nedåt. Fötterna kan vara tröga att justera eftersom de har en självå- sande mutter, men maskinen MÅSTE stå stadigt och i våg.

Erforderliga justeringar kan göras med en skruvnyckel. En noggrann avvägning förebygger vibrationer och buller samt hindrar maskinen från att flytta sig under drift. Försök aldrig korrigera ojämnheter i golvet med träbitar, papp eller liknande material under maskinen.

Kontrollera vid behov inställningen med ett vattenpass.

Vattenanslutning

Försiktighet

• Den här produkten får endast anslutas till en kallvattenledning.
• Innan maskinen ansluts till en ny vattenledning eller till en som inte har använts på länge, spola först ut en stor mängd vatten för att avlägsna avlagringar som har samlats i rören.
• Använd inte slangen till din gamla produkt för att ansluta till vattenledningen.

En tilloppsslang följer med produkten och du hittar den inne i maskinens trumma.

35° 45°

Öppna luckan och ta ut tilloppsslangen.

Anslut slangen till maskinen med hjälp av den vinklade kopplingen. Rikta inte tilloppsslangen nedåt. Vinkla slangen åt vänster eller höger beroende på var vattenkranen sitter.

Lossa ringmuttern för att justera slangens läge.

Anslut slangen till en vattenkran med 3/4" rörgånga.

i

• Var noga med att dra åt ringmuttrarna efteråt för att undvika läckage.
• Tilloppsslangen får inte förlängas. Om slangen är för kort och du inte vill flytta kranen måste du köpa en längre slang som är avsedd för denna typ av användning.

Avlopp

Änden på tömningsslangen kan placeras på tre sätt:

Krökt över kanten på en diskho med hjälp av plastböjen.

Se till att slangen inte kan lossna medan maskinen tömmer. Bind fast den vid kranen eller fäst den på väggen.

I en förgrening på ett handfats avloppsrör. Förgreningen måste sitta ovanför vattenlåset så att böjen är minst 60 cm över golvet.

Direkt ansluten till ett avloppsrör på minst 60 cm och ej över 90 cm höjd. Änden på tömningsslangen måste alltid vara ventilerad, dvs. avloppsrörets invändiga diameter måste vara större än tömningsslangens utvändiga diameter. Tömningsslangen får inte klämmas eller vikas.

Miljöskydd

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

Förpackningsmaterial

Material som är märkta med symbolen ↻ är återanvändbara.

PE<=polyeten

PS<=polystyren

PP<=polypropen

Detta betyder att dessa material kan återvinnas om de läggs i rätt avfallsbehållare.

Miljötips

För att spara vatten och energi och skydda miljön rekommenderar vi att du följer dessa tips

• Normalt smutsad tvätt kan tvättas utan förtvätt för att spara tvättmedel, vatten och tid. (Du skyddar då även miljön!)
• Maskinen arbetar mer ekonomiskt om trumman är helt fylld.
• Med en bra förbehandling kan fläckar och begränsad smuts avlägsnas och tvätten kan då tvättas vid en lägre temperatur.
• Mät upp tvättmedel med hänsyn till vattnets hårdhet, tvättens smutsgrad och tvättmängden.

www.electrolux.com/shop
