BRUKSANVISNING B600 Ottobock

SV Bruksanvisning (Användare)

Rullstolen kan utrustas med följande tillval (möjliga tillval är ikryssade):

Elektronisk körspärr*
[ ] Funktion frikopplad [ ] Funktion kan ej	användas
Vid frikoppling följer aktiveringen genom att trycka på kontrollpanelens Mode-knapp.Avaktiveringen sker med joysticken.
Elektroniskt styrlås*
[ ] Funktion frikopplad [ ] Funktion kan ej	användas
Det elektroniska styrlåset slås på och stängs av med avstängda motorer via följande knapp:
[ ] Varningsblinkers	[ ] Blinkers höger	[ ] Blinkers vänster
[ ] Signalhorn [ ] Ljus [ ] Mode

2-vägs adapterkabel*
[ ] Adapterkabel medskickad [ ] Adapterkabel ej medskickad
Med den medskickade adapterkabeln kan följande funktioner styras direkt med hjälp av separata knappar:
[ ] Fotstöd vänster	[ ] Fotstöd höger	[ ] Sittvinkling
[ ] Sitslyft [ ] Ryggvinkeljustering [ ] Ljus
[ ] Blinkers höger	[ ] Blinkers vänster	[ ] Signalhorn
[ ] Varningsblinkers [ ] ytterligare:

*För närmare information se kapitel "Användning".

Innehållsförteckning

Förord 1 6....

Produktbeskrivning2 7......

Funktion 2.1 7....

Produktöversikt2.2 7......

Säkerhet3 8....

Varningssymbolernas betydelse3.1 8......

Allmänna.säkerhetstips3.2.8

.3.3.9 Hänvisning till ytterligare säkerhetsanvisningar

3.4 Typskylt och varningsskyltar....10

3.4.1 Typskylt....10

3.4.2 Varningsskyltar....11

4 Leverans....12

4.1 Leveransomfång....12

4.2 Tillval 12

4.2.1 Modell B600....12

4.3 Förvaring....12

4.3.1 Vid daglig användning....12

4.3.2 Vid längre förvaring 12

5 Idrifttagning....13

5.3 Inställningar....15

5.3.1 Förutsättningar....15

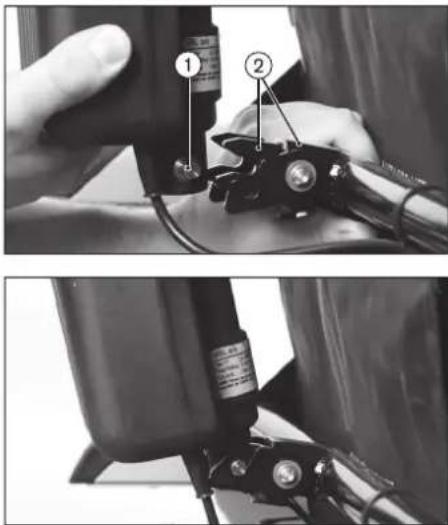

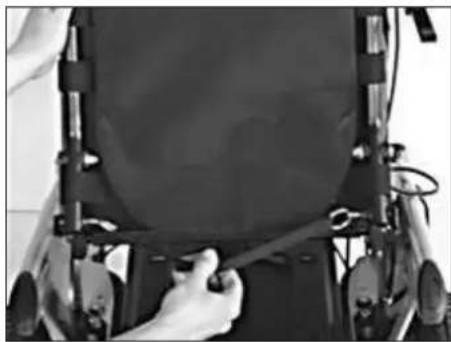

5.3.2 Inställning av ryggvinkeln....15

5.3.3 Inställning av sidoskydden....17

5.3.4 Inställning av fotplattorna....18

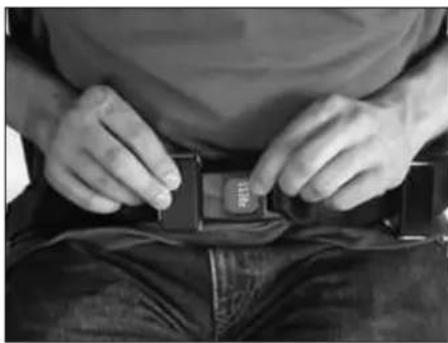

5.3.5 Inställning av bälteslängden....18

5.3.6 Inställning av kontrollpanelen ....18

5.3.7 Inställning av teleskopisk framram 19

5.3.8 Anpassning av elektroniken .....19

6 Användning 20

6.1 Sidoskydd 20

6.2 Fotplattor 21

6.3 Istigning/förflyttning 21

6.4 Elektronik 23

6.4.1 kontrollpanel....23

6.4.2 Knapp- och indikationsfunktioner....24

6.5.3 Påslagning och avstängning 31

6.5.4 Val av körsteg .13....31

6.5.5 Körning....32

6.5.6 Räckvidd 33

Innehållsförteckning

	Körspärr6.5.7 33....	6.11	Elektroniktillbehör....54
	Styrlås6.5.8 35....	6.11.1	Separat LCD-bildskärm....54
	Anpassning av köregenskaper6.5.9 35....	6.11.2	Vårdarstyrning....60
	Bromsupplåsning/bromslåsning6.6 36....	6.11.3	Knappmodul....62
	Batterier/uppladdning6.7 38....	6.11.4	Specialstyrning....64
	Säkerhetsanvisningar6.7.1 38....	6.11.5	Adapterkabel för Piko-knapp....65
	Allmänt6.7.2 38....	6.11.6	Extern kilometerräknare....65
	Information om laddning av batterier6.7.3.38	6.12	Ytterligare tillval....65
6.7.4	Batteriladdare....39	6.12.1	kontrollpanelhållare....65
6.7.5	Att ladda batteriet....39	6.12.2	Belysning....66
6.8	Elektriska sittfunktioner....41	6.12.3	Bälten/bältessystem....67
	Säkerhetsanvisningar6.8.1 41....	6.12.4	Fjädring (länkhjul/drivhjul)....69
6.8.2	Elektrisk sitslyft....42		Låsning av länkhjulen6.12.5

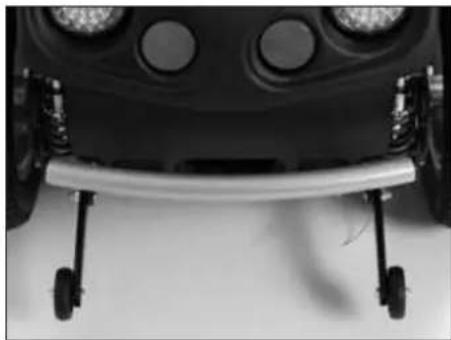

6.8.3	Elektrisk sittvinkling....44	6.12.6	Stötfångare bak....70
6.8.4	Elektrisk ryggvinkeljustering....45	6.12.7	Översikt över ytterligare tillval....71

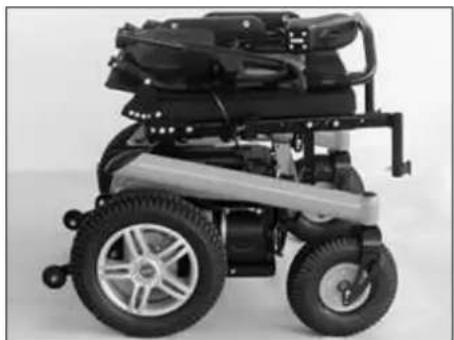

6.8.5	Elektriska benstöd....46	6.13	Demontering/Transport....71
6.8.6	Att styra elektriska tillvalsfunktioner....46		Säkerhetsanvisningar6.13.1
	Joystick- och indikationsfunktioner6.8.7.48	6.13.2	Att minska transportmättet....72
6.9.50	Mekaniska sittfunktioner	6.13.3	Att minska förpackningsmättet – Recaro®-sits....73
	Säkerhetsanvisningar6.9.1 50....	6.13.4	Att göra elrullstolen klar för transport....73
6.9.2.50	Mekaniskt uppfällbara fotplattor	6.14	Användning i handikapps- eller färdtjänstfordon..74
6.10	Ytterligare sitstillval....50		Säkerhetsanvisningar6.14.1
6.10.1	Contour-sits....50	6.14.2	Tillåten användning....74
6.10.2	Recaro®-sits....51	6.14.3	Begränsningar i användningen....75
6.10.3	Huvudstöd....53	6.14.4	Nödvändiga tillbehör....75
		6.14.5	Användning....75

Skötsel6.15 75....10

Säkerhetsanvisningar6.15.1 75....10.1

Rengöring6.15.2 76....

Desinfektion6.15.3 76....

Underhåll/reparation7 76....

7.2.1 Underhållsintervaller 78

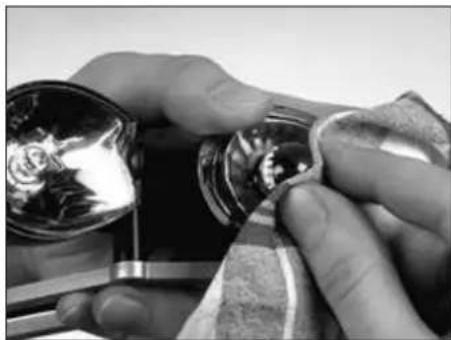

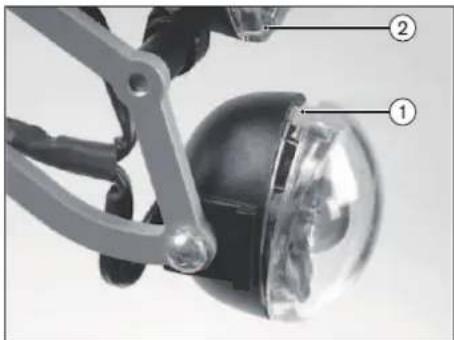

7.3.2 Byte av en defekt belysning....82

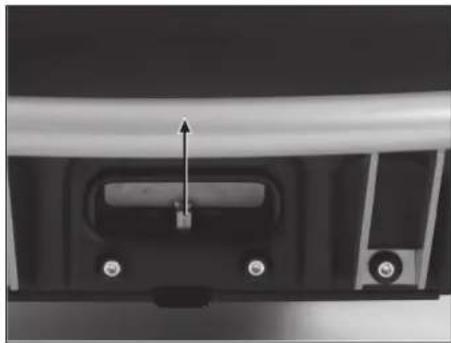

7.3.3 Byte av batteriet 83

7.4 83...Felsökning....

7.4.1 Indikationstyper....84

7.4.2 Felöversikt rullstolsstyrning....85

7.4.3 Felöversikt värdarstyrning....88

8 Avfallshantering....90

Säkerhetsanvisningar8.1 90....

8.2.90 Tips angående avfallshantering

9 90......Rättsliga.anvisningar

9.1 Användningstid 90

9.2 90...Ansvar....

.9.3.90 CE-överensstämmelse

9.4 Garantikrav....91

9.5 91...Varumärken....

Bilaga....92

Tekniska uppgifter 92

1 Förord

INFORMATION

Datum för senaste uppdateringen: 2013-09-10

Läs igenom detta dokument noggrant.
▶ Beakta säkerhetsanvisningarna.

INFORMATION

Bruksanvisningen (användare) du har framför dig finns även på hemsidan www.ottobock.com och kan laddas ned därifrån. PDF-dokument där kan även visas i förstorat format.
Tänk på att bruksanvisningen regelbundet överarbetas. Den senaste versionen finns på produktsidan under www.ottobock.com och kan laddas ner därifrån.
För ytterligare frågor när det gäller bruksanvisningen (användare) ska du vända dig till den behöriga personalen på hjälpmedelcentralen som överlämnat produkten till dig.

Med den här rullstolen har du erhållit en kvalitetsprodukt som ger dig möjlighet till mångsidig användning i dagligt bruk, såväl hemma som utomhus.

Det är en förutsättning att du läser igenom den här bruksanvisningen innan du börjar använda rullstolen. Uppmärksamma framför allt kapitlen "Säkerhet" och "Användning".

Observera följande:

• Vid frågor eller problem som ej kan lösas med hjälp av bruksanvisningen, var vänlig kontakta den hjälpmedelcentral som anpassat produkten åt dig eller tillverkarens serviceavdelning (adressen finner du på insidan av omslaget eller på baksidan av bruksanvisningen).
• Alla brukare och/eller deras ledsagare måste undervisas i användningen av produkten med hjälp av bruksanvisningen och stödet från fackpersonal. Brukaren och/eller ledsagaren måste framförallt informeras om kvarstående risker med hjälp av säkerhetsanvisningarna i denna bruksanvisning.
• Produkten har anpassats efter behoven och förutsättningarna hos brukaren. Förändringar i efterhand får endast utföras av den behöriga fackpersonalen. Tillverkaren rekommenderar en regelbunden uppföljning av anpassningen, för att kunna garantera en långsiktigt optimal försörjning. Framför allt för barn och ungdomar som fortfarande växer föreskrivs kontroll varje halvår.
• Den här produkten får endast kombineras med de tillval som anges i den här bruksanvisningen. Tillverkaren ansvarar inte för kombinationer med medicintekniska produkter och/eller tillbehör från andra tillverkare.

• Var god uppmärksamma även anvisningarna i kapitlet "Ansvar".

• Rullstolens driftsäkerhet är endast garanterad vid avsedd användning motsvarande angivelserna i den här bruksanvisningen. Det slutgiltiga ansvaret för en olycksfri drift bär brukaren själv.

• Din rullstolsmodell kan avvika från de varianter som framställs här. Framförallt är inte alla tillval som beskrivs i den här bruksanvisningen monterade på din rullstol.
• Vi förbehåller oss rätten till tekniska ändringar gentemot det utförande som beskrivs i den här bruksanvisningen.

2 Produktbeskrivning

2.1 Funktion

Den här rullstolen är uteslutande avsedd att användas till rörelsehindrade personers individuella bruk vid transport av e-gen kraft eller transport genom värdarperson/medhjälpare. Rullstolen är avsedd att användas på fast underlag inom- och utomhus.

2.2 Produktöversikt

Bild 1 Huvudkomponenter

1 Ryggstöd 7 Länkhjul
2 Sidoskydd 8 Tippskydd
3 Kontrollpanel 9 Drivhjul
4 Fotstöd 10 Stötfångare
5 Laddningsdosa 11 LED-bakbelysning
6 Motorkåpa 12 Ryggvinkeljustering

3 Säkerhet

3.1 Varningssymbolernas betydelse

△VARNING	Varningshänvisning beträffande möjliga svåra olycks- och skaderisker.
△OBSERVERA	Varningshänvisning beträffande möjliga o- lycks- och skaderisker.
OBS!	Varningshänvisning beträffande möjliga tekniska skador.

3.2 Allmänna säkerhetstips

WARNING

Felaktig användning av produkten

Fall, tippning, kollision genom användarfel

▶ Produkten får endast användas av en brukare med till-räckliga kunskaper.
Du som brukare eller ledsagare kan låta dig utbildas av fackpersonal från tillverkaren avseende hantering av produkten.
Läs hela bruksanvisningen först.
Det är inte tillåtet att använda produkten om man är alltför trött eller påverkad av alkohol eller mediciner.
Produkten får inte användas i trafiken av brukare som har mentala handikapp som gör att uppmärksamheten och bedömningsförmågan tidvis eller permanent är begränsad.

▶ Beakta att du under färd på allmän väg är skyldig att följa den allmänna vägtrafikförordningen.

WARNING

Att ej beakta eller ej följa säkerhetsanvisningarna

Möjliga faror för liv och lem

▶ Var god beakta alla säkerhetsanvisningarna i denna bruksanvisning och i alla gällande dokument.

WARNING

Icke ändamålsenlig användning av produkten

Möjliga faror för liv och lem

Använd endast produkten ändamålsenligt.
Det är endast tillåtet att transportera en person åt gången med produkten.

OBSERVERA

Antändning av sittdynor och ryggklädsel

Sittdynor och ryggklädsel är inte lättantändliga, men kan ändå antändas. Var därför mycket försiktig i närheten av eld.
Håll avständ till varje form av antändbar källa, framförallt brinnande cigaretter.

OBSERVERA

Extrema temperaturer

Köldskador eller brännskador på komponenter, delar slutar att fungera

▶ Utsätt inte produkten för extrema temperaturer (t.ex. solstrålning, bastuvärme, extrem kyla).

OBS!

Överbelastning

Skador på produkten

Överskrid inte den maximalt tillåtna belastningen (se kapitlet "Tekniska uppgifter").

OBS!

Användning vid olämpliga omgivningsförhållanden

Skador på produkten

Använd endast produkten i temperaturområdet från -25 °C till +50 °C.

Var god beakta ytterligare säkerhetsanvisningar, som har tilldelats de följande kapitlen:

• Kapitel "Idrifttagning"
• Kapitel "Användning" > "Körfunktioner"

• Kapitel "Användning" > "Batterier/uppladdning"

• Kapitel "Användning" > "Elektriska sittfunktioner"

• Kapitel "Användning" > "Mekaniska sittfunktioner"
• Kapitel "Användning" > "Demontering/Transport"
• Kapitel "Användning" > "Användning i handikapps- eller färdtjänstfordon
• Kapitel "Användning" > "Skötsel"
• Kapitel "Underhåll/reparation"
• Kapitel "Avfallshantering"

3.4 Typskylt och varningsskyltar

3.4.1 Typskylt

Märkning/etikett Förklaring
	A Typbeteckning
	B Lås igenom bruksanvisningen före användning. Beakta säkerhetsanvisningarna i bruksanvisningen
	C Symbol för separat insamling av elektronik och elektroniska apparater. Elrullstolens komponenter och batterierna får inte kastas tillsammans med hushållssoporna.
	D Europeiskt artikelnummer (EAN)
	E Produktbeteckning
	F Serienummer (inklusive tillverkningsår)
	G Maximal belastning (se kapitlet "Tekniska uppgifter")
	H Maximal stigningsförmåga (se kapitel "Tekniska uppgifter")
	I Maximal hastighet (se kapitel "Tekniska uppgifter")
	J Til åten axelbelastning fram
	K Tillåten axelbelastning bak
Typskylten befinner sig på sidan av ramen under sitsen.	L Tillåten totalvikt
	M Tillverkarinformation/adress
	N CE-märkning – produktsäkerhet i överensstämmelse med EU-direktiv

3.4.2 Varningsskyltar

Märkning/etikett Förklaring
	AElektrisk kördrift: lås motorbromsen
	BManuell kördrift: lås upp motorbromsen
		Klämrisk. Vidrör inga delar i farozonen.

4 Leverans

4.1 Leveransomfång

Elrullstolen levereras i regel komplett monterad och anpassad efter de respektive personliga behoven hos användaren.

I leveransen ingår:

• Anpassad elrullstol med huvudkomponenter
• Monterade tillval
• Batteriladdare
  • Bruksanvisning (användare)

4.2 Tillval

Grundutrustningen kan genom flertalet tillval vara anpassad efter användarens personliga behov.

De möjliga modulgrupperna och tillbehörsdelarna finner du i en komplett lista i utprovningsprotokollet och i tillbehörskatalogen.

Till användningen av dessa tillval: se sida 20 ff.

4.2.1 Modell B600

Elrullstolen B600 med teleskopisk ram kan utrustas med högst 4 av följande elektriska sitsalternativ:

• Elektrisk sitslyft

• Elektrisk sitsvinkling i 3 versioner (till 20^ , till 30^ , till 45^ )
  • Elektrisk ryggvinkeljustering till 30°

• Elektriskt inställbara fotstöd i 3 programmerings-varianter (endast vänster, endast höger, tvåsidigt styrbara
  Manövreringen sker via en enAble50-styrning. En LCD-bildskärm erbjuds som tillval till styrningen. Den ger också möjlighet att ansluta specialstyrningar.
  Ytterligare information angående frikoppling/brukaranpassning för några av enAble50-styrningens funktioner: se omslagets främre insida.

4.3 Förvaring

4.3.1 Vid daglig användning

Elrullstolen ska alltid förvaras skyddad mot yttre påverkan.

Elektroniken måste vara avstängd.

4.3.2 Vid längre förvaring

OBS!

Djupurladdning genom standby-läge

Skador på batteriet

- Om rullstolen skulle stå under mer än 3 dagar ska du ta ut säkringen.

INFORMATION

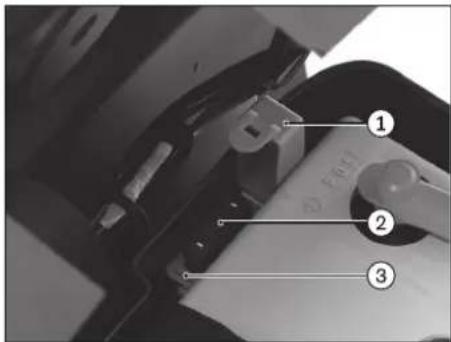

För uttag av säkringen, se kapitlet "Reparation" > "Byta en defekt säkring".

Om elrullstolen inte används under en period som är längre än 3 dagar måste följande beaktas:

Förvaringskrav

• Omgivningstemperaturer från -40 °C till +65 °C liksom en luftfuktighet från 45 % till 85 % ska inte över- eller underskridas.
• Elrullstolen ska förvaras i slutna, torra utrymmen med tillräcklig luftcirkulation och skyddas från yttre påverkan.
• Skydda däcken mot markfrost, t.ex. genom en komplett avlastning genom en monteringsbock eller genom att använda träplankor.
• Däcken fylls med lätt höjt lufttryck och roteras regelbundet 1 gång per vecka för att förhindra ståplattor.

Anvisningar angående däcken

• Om rullstolen inte flyttats under några dagar, kan detta resultera i permanenta färgförändringar vid kontaktytorna med underlaget. Skulle rullstolen stå stilla under en längre tid, är det därför viktigt att använda ett lämpligt underlag.
• Däcken innehåller kemiska substanser som tillsammans med andra kemiska ämnen (t.ex. rengöringsmedel och syror) kan framkalla reaktioner.

• Svarta däck innehåller sotpartiklar. De skulle under vissa omständigheter kunna efterlämna svarta avfärgningar och nötningsytor på kontaktytorna till underlaget. Om rullstolen övervägande kommer att användas inomhus, rekommenderar tillverkaren grå däck.

• Undvik att parkera rullstolen utomhus. Direkt solstrålning/UV-ljus leder till påskyndad förslitning av däcken. Följderna blir en förhårdnad av profilytan och att däcket torkar och faller sönder snabbare.

• Däcken måste bytas ut om profildjupet är mindre än 1 mm för att garantera säker körning.
• Oberoende av förslitning ska däcken bytas ut med 2 års intervaller.

5 Idrifttagning

Otillåten modifikation av inställningarna

Risk för fall, tippning eller felställningar hos brukaren

▶ Bibehåll fackpersonalens inställningar.
Vid problem med inställningen (problem med kontrollpanelen etc.), kontakta hjälpmedelcentralen som anpassat produkten åt dig.

WARNING

Felaktig hantering av förpackningsmaterial

Risk för kvävning

Var uppmärksam på att förpackningsmaterial inte hamnar i händerna på barn.

OBSERVERA

Okontrollerade rörelser av komponenter under justeringsarbete

Att fastklämning och slag mot ben och armar

Var uppmärksam på att kroppsdelar, som t ex. händer eller huvud, aldrig befinner sig i farozonen.
Genomför arbetena med ett säkert stöd av en medhjälpare.

OBSERVERA

Ej säkrade skruvförband

Fastklämning, klämning, tippning, fall av brukaren

▶ Efter alla justeringsarbeten ska infästningsskruvar/infästningsmuttrar dras åt igen för att säkerställa funktion. Var god beakta de angivna vridmomenten.
Om skruvförband med läsmutter alternativt gänglåsning lossats ska dessa ersättas med nya läsmuttrar, alternativt så ska de gamla skruvförbanden säkras med ny gänglåsning av hårdhetsgrad medium (t.ex. Loctite 241).

5.2 Idrifttagning

Hjälpmedelcentralen levererar elrullstolen komplett monterad och driftklar.

Möjligen måste följande arbeten dessutom utföras:

- Anpassa inställningar: se sida 15 ff.

• Montering av sidostöd: se sida 20
• Montering av fotplattor: se sida 21
- Efteruppladdning av batteriet: se sida 38 ff.

5.2.1 Fastlåsning av ryggvinkeljusteringen

Om en mekanisk/elektrisk ryggvinkeljustering monterats på elrullstolen, måste du eventuellt gå tillväga på följande vis:

1) Fäll ryggstödet uppåt.
2) Placera tvärbulten på änden av gastrycksfjädern eller utlösaren i fästet (se bild 2, pos. 1).
3) Spaken trycks nedåt, tills det låser (se bild 2, pos. 2).
4) Kontrollera att tvärbulten och läsning sitter ordentligt i sitt läge!

Bild 2 Tvärbulten läggs in i fästet (upptill); låst tvärbult (nedtill)

1 Tvärbult 2 Läsning med spak

5.3 Inställningar

5.3.1 Förutsättningar

Finjusteringar och justeringsarbeten ska alltid utföras till- sammans med brukaren. Under justeringsarbetena ska bru- karen sitta i en upprätt position i rullstolen.

Sitthöjd, sittbredd och sittvinkel ska ställas in i enlighet med beställningsunderlag och får endast ändras av den behöriga hjälpmedelcentralen.

Följande kan anpassas av brukaren:

• Ryggvinkel
• Armstödshöjd och position på armstöden
• Underbenslängd
  • Bälteslängder
• Position på kontrollpanel

Innan inställningen ska alla produktens delar rengöras grundligt.

5.3.2 Inställning av ryggvinkeln

1) Dra i remmen tills låsbultarna är fria.
2) Ryggstödets vinkel ändras till önskad position.
3) Släpp remmen. Låsbultarna läser fast i den önskade låsningen.

Idrifttagning

Bild 3 Ställ in ryggvinkeln

1 Rem för upplåsning och läsning 2 Låsbult

Recaro®-sits

WARNING

Felaktig inställning av Recaro®-sitsen

Fall, tippning

Var uppmärksam på att ryggstödet i stillastående endast kan ställas tillbaka i en vinkel av 30° och under körning bara till en vinkel av 20°.

INFORMATION

För ytterligare inställning av Recaro®-sitsen, se kapitlet "Recaro®-sits".

Vrid på vridknappen på den högra eller vänstra sidan av ryggstödet tills ryggstödet befinner sig i den önskade positionen (se bild 4, pos. 2).

Bild 4 Ställ in ryggvinkeln på Recaro®-sitsen

1 Upplåsningshandtag
2 Vridknapp till ryggvinkelinställning

5.3.3 Inställning av sidoskydden

INFORMATION

För montering och bortmontering av sidoskydden: se sida 20.

Inställning av armstödshöjden

1) Insexkantskruven på sidoskyddet lossas med insexnyckel storlek 3 (se bild 5).
2) Armstöden skjuts uppåt eller nedåt i den passande positionen.
3) Dra åt insexkantskruven.

Bild 5 Insexkantskruv till höjdjustering

Anpassning av armstödet efter underarmslängden

1) Beroende på utförande, lossa de två insexkantskruvarna på undersidan av armstödet (se bild 6).
2) Inställning av armstöden:

→ Variant 1: Skjut armstödet framåt eller bakåt längs de avlånga hålen till önskad position (se bild 6, vänster).

→ Variant 2: Skjut armstödet med ersättningsröret framåt eller bakåt längs infästningsskenan till önskad position (se bild 6, höger).

3) Dra åt de två insexkantskruvarna.

Bild 6 Ställ in armstödens djup

5.3.4 Inställning av fotplattorna

INFORMATION

För montering och bortmontering av fotstöden: se sida 21.

Inställning av underbenslängden

OBSERVERA

Öppet liggande klämkanter

Klämning av fingrar

Se upp så att du inte hamnar med fingrarna i farozonen vid ut- och infällning av fotplattorna.

1) Lossa gängstiften eller insexkantskruvarna (beroende på utförande) på fotplattebygeln (se bild 7).

2) Ställ in fotplattans rördel efter brukarens underbenslängd.

INFORMATION: Se till att fotplattans rördel skjuts in minst 40 mm i svängsegmentet.

3) Dra åt gängstiften eller insexkantskruvarna (beroende på utförande) på fotplattebygeln igen.

Bild 7 Ställa in underbenslängden (standardfotstöd)

5.3.5 Inställning av bälteslängden

För inställning av bälteslängden: se sida 67.

5.3.6 Inställning av kontrollpanelen

INFORMATION

Rullstolen kan som tillval utrustas med en höjdjusterbar eller bortsvängbar kontrollpanelhållare (se sida 65).

Anpassning av kontrollpanel efter underarmslängden

1) Lossa de 3 gängstiften på undersidan av armstödet.

2) Skjut skenan med kontrollpanelen framåt eller bakåt. INFORMATION: Skenan till kontrollpanelen kan förkortas om den är för lång. Vänd dig till fackpersonalen som har anpassat din produkt.

3) De 3 gängstiften på undersidan av armstödet dras åt.

Bild 8 Anpassning av kontrollpanel

Att byta sida för kontrollpanel

Kontrollpanelen är som standard fäst på den sida som angavs vid beställningen. Om brukaren vill kan den flyttas i efterhand till den andra sidan av rullstolen.

INFORMATION

Ombyggnaden av kontrollpanel får endast utföras av den behöriga fackpersonalen.

5.3.7 Inställning av teleskopisk framram

Med den teleskopiska framramen kan elrullstolens hjulavständ anpassas till aktuell sitskonstruktion (se bild 9). Ef-

tersom tyngdpunkten då skiftar läge får inställningen bara ändras av fackpersonal.

5.3.8 Anpassning av elektroniken

WARNING

Felaktiga konfigurationsinställning

Fall, tippning, kollision genom programfel

▶ Programmeringen får endast utföras av fackpersonal som undervisats av tillverkaren. Varken tillverkaren eller tillverkaren av elektroniken ansvarar vid skador som or- sakats genom programmering som ej varit fackmässig, avsedd eller anpassad efter brukarens förmåga.

Användning

Var god beakta att ändrade inställningar av parametrar under konfigurationen kan leda till förändringar i körförhållandet. Framför allt ändringar när det gäller hastighets, accelerations-, broms- eller joystickinställningar kan leda till oförutsägbara, och till följd av detta okontrollerade, köregenskaper med olycka som konsekvens.
Brukaren måste efter att konfiguration/programmering avslutats testa produktens körförhållande under uppsikt av fackpersonal.

Vid behov kan fackpersonalen anpassa den redan förprogrammerade rullstolselektroniken och tillbehör efter användarens behov.

6 Användning

6.1 Sidoskydd

INFORMATION

Ytterligare information om sidoskydd med belysning finns i se sida 66.

Att ta av sidoskyddet

1) Vingskruven lossas på sidoskyddsfästet (se bild 10).
2) Dra ut sidoskyddet ur fästet och lägg det åt sidan.

3) Endast för sidoskydd med kontrollpanel: Låt sidoskyddet och kontrollpanelen försiktigt hänga ner. INFORMATION: Vid behov kan kardborreförslutningarna för dragningen av kontrollpanelens kabel lossas och kontrollpanelen tas av.

Montering av sidoskyddet

1) Skjut kontrollpanelen på plats om det behövs. Stäng kardborrefästena till kontrollpanelens kabel.
2) Stick in sidoskyddet i sidoskyddsfästet.
3) Vingskruven dras åt igen på sidoskyddsfästet.

6.2 Fotplattor

OBSERVERA

Öppet liggande klämkanter

Klämning av fingrar

Se upp så att du inte hamnar med fingrarna i farozonen vid ut- och infällning av fotplattorna.

Att ta loss fotplattorna

1) Öppna vadbandet.
2) Fäll upp benstödet.
3) Lossa fotplattans låsning (se bild 11).
4) Sväng fotplattan inåt eller utåt.
5) Dra loss fotplattan genom att dra uppåt.

Bild 11 Låsning av fotplattan

Om en montering av fotplattorna är nödvändig, måste du gå tillväga på följande vis:

1) Fotplattan hängs in i fästet uppifrån.
2) Sväng fotplattan framåt, tills fotplattans läsning rastar i.
3) Häng in vadbandet på fästet.

6.3 Istigning/förflyttning

OBSERVERA

Felaktig i- och urstigning

Möjliga faror för liv och lem

Stäng av elektroniken vid i- och urstigning, för att förhindra oavsiktliga rörelser av den elektriska rullstolen.
Var god beakta, att armstöden inte kan belastas med sin fulla vikt, och därför inte kan användas vid i- och urstigning.
Se upp så att du vid ut- eller infällning av fotplattorna inte hamnar med armar eller ben i svängområdet.

Rullstolens modulkonstruktion och den enkla demonteringen av sidoskydd och fotstöd möjliggör en enkel in- och urstigning från sidan eller framifrån.

In- och urstigning utförs på det sätt som känns bäst för den enskilde brukaren.

Instigning framifrån

OBSERVERA

Öppet liggande klämkanter

Klämning av fingrar

Se upp så att du inte hamnar med fingrarna i farozonen vid ut- och infällning av fotplattorna.

1) Ställ sitsen i en vågrät position.
2) Fäll upp fotstöden (se bild 12) eller ta av dem för att förstora in- och urstigningsområdet (se bild 11). Att ta bort fotstöden förstorar in- resp. urstigningsområdet (se bild 13).
3) Stig in i- och ut ur rullstolen med hjälp av en ledsagare eller en lyft.
4) Fäll ner eller montera/fäll ner fotstödet igen (se sida 21).
5) Vid behov (körning i gatutrafik) ska höftbältet användas.

Bild 13 Demonterat fotstöd (bild från 647G385)

Instigning från sidan

1) Ställ sitsen i en vågrät position.
2) Rullstolen körs fram så nära sittytan som möjligt.
3) Ta loss sidoskyddet (se sida 20).
INFORMATION: Om kontrollpanelen befinner sig på instigningssidan, kan den dras loss och placeras på sittytan under tiden.
4) Ta bort fotstödet om det behövs (se sida 21).
5) Glid över på sitsen från sidan.
INFORMATION: En glidbräda underlättar instigning och urstigning från sidan.
6) Montera sidoskyddet (se sida 20).
7) Vid behov (körning i gatutrafik) ska höftbältet användas.

6.4 Elektronik

OBSERVERA

Okontrollerad körning på grund av störningar genom elektromagnetiska fält

Fall, tippning, kollision med personer eller föremål i omgivningen

▶ Stäng av all mobil apparatur under körning.
▶ Stäng av elektroniken när inga funktioner behövs.

Elrullstolen styrs via en enAble50-styrning.

Styrningens programmeringsförmåga medger anpassning till brukarens individuella behov, t.ex. vad gäller hastighet, acceleration och fördröjning.

6.4.1 kontrollpanel

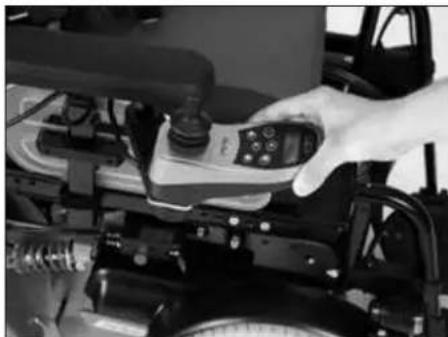

Elrullstolen styrs via kontrollpanelen.

Kontrollpanelen är indelad i ett knappfält, ett LCD-indikationsfält och en joystick. På undersidan befinner sig laddnings- och programmeringsdosan liksom två ingångar för externa knappar.

Rullstolen slås på- och stängs av via kontrollpanelen, körkommandon kan anges och den aktuella statusen för vissa funktioner och komponenter kan visas.

Användning

Bild 15 Anslutningar på undersidan

1 Anslutning extern knapp [på/av] (endast hos enAble50)
2 Anslutning extern knapp [Mode] (endast hos enAble50)
3 Laddnings-/programmeringsdosa

6.4.2 Knapp- och indikationsfunktioner

INFORMATION

Läs kapitlet "Separat LCD-bildskärm" (se sida 54) om din elrullstol är utrustad med en LCD-bildskärm.

Joystick

Med joysticken regleras hastighet och färdriktning. Om ett sits-option är aktiverad, kommer denna option att justeras med joysticken.

Knapp [På/Av]

Genom att hålla knappen nedtryckt längre, kommer Rullstolen att stängas av- eller slås på liksom körspärren att aktiveras/avaktiveras.

Knapp [Mode]

Genom ett kort knapptryck kommer körsteget att ökas/reduceras. När det maximala körsteget har uppnåtts, följer efter förnyat knapptryck en växling tillbaka i körsteg 1 (1-2-3-4-5-1-...).

Genom ett längt knapptryck (ätminstone 2 sekunder) kopplar elektroniken över till menyn Elektriska sittfunktioner.

Knapp [varningsblinkers På/Av]

Genom knapptryck aktiveras/avaktiveras alla 4 blinkers.

Knapp [signalhorn]

Signalhornet ljuder, så länge knappen hålls nedtryckt.

Knapp [höger blinkers] och [vänster blinkers]

Genom knapptryck aktiveras respektive fram- eller bakblinkers. Dessa blinkers stänger av sig automatiskt efter 20 sekunder.

Knapp [belysning På/Av]

Genom knapptryck aktiveras fram- och bakbelysningen.

LCD-Indikationsfält

LCD-indikationsfältet tjänar som gränssnitt mellan användare och elektronik. LCD-indikationsfältet visar det valda körsteget, laddningsnivån på batterierna, status på de elektriska tillvalen och varningar och fel. Genom påslagningen uppträder först alla display-symboler samtidigt.

1 Blinkers vänster 9 Övertemperatur
2 Batterikapacitet 10 Blinka höger
3 Elektriskt ryggstöd 11 Broms drivhjul
4 Elektrisk sittvinkling 12 Varning
5 kontrollpanel 13 Krypgång
6 Körspärr 14 Powermodul
7 Körsteg 15 Drivmotor
8 Gaffelnyckel 16 Ljus

Valt körsteg (LCD-indikation)

Efter påslagning visar LCD-indikationsfältet det valda körsteget och batterinivån i menyn Körning :

Indikation Information

Vänster: Batterinivå

Om en LCD-bildskärm finns så visas bara batterisymbolen:

Indikation Information

Batterikapacitet (mer information visas endast på en eventuell LCD-bild-skärm: se sida 54)

Batterikapacitet (LCD-indikation)

INFORMATION

Vid temperatur <0 °C sjunker batteriets kapacitet med upp till 35 % jämfört med om yttertemperaturen är 20 °C. Då förkortas elrullstolens räckvidd i motsvarande grad. Vid låga temperaturer kan också batterikapaciteten som visas på kontrollpanelen avvika i högre grad från den faktiska batterikapaciteten.

LCD-indikationen "Batterikapacitet" (se bild 16, pos. 2) har delats in i 7 segment och visar den aktuella batterikapciteten:

• Direkt när elrullstolen har startats visar batteriindikationen den lagrade laddningen efter den sista användningen.

• Efter kort körning visar batteriindikationen den exakta batteristatusen.

• En laddning på 100 % motsvarar indikationen av 7 segment i batterisymbolen.

• När batteriets kapacitet minskar indikeras det genom att LCD-segmenten slocknar ett i taget.
• Om endast 1 segment blinkar på LCD-indikationsfältet befinner sig batteriet i ett tillstånd av underspänning. Eftersom fortsatt användning kan leda till skador på batteriet visas dessutom en varningssignal på LCD-indikationsfältet. Batteriet måste omgående laddas upp.
• Om alla 7 segmenten på LCD-indikationsfältet blinkar befinner sig batteriet i ett tillstånd av överspänning. Eftersom fortsatt användning kan leda till skador på batteriet visas dessutom en varningssignal på LCD-indikationsfältet. Det är nu endast tillåtet att fortsätta körningen i långsamt tempo.
• Uppladdningen illustreras genom att de enskilda batterisegmenten blinkar löpande. Under själva uppladdningen är körfunktionen spärrad.

Batteriindikation på kontrollpanelen

Indikation Information
	Full batterikapacitet (höger: valt körsteg)
	Låg batterikapacitet

Indikation Information
	Uppladdning med körspärr
	Batteriunderspänning med varnings-symbol
	Batteriöverspänning med varnings-symbol

Ytterligare LCD-indikationssymboler behandlas i det följan-de kapitlet:

• se kapitel "Användning" > "Körspärr"
• se kapitel "Användning" > "Sittfunktioner"
• se kapitel "Varning/reparation" > "Problemlösning"

6.5 Körfunktioner

Körning utan erfarenhet

Tippning, fall

Börja med att öva på att köra med produkten i ett område som är plant och överskådligt.

Faror vid körning

WARNING

Okontrollerad bortrullning

Fall, tippning, kollision med personer eller föremål i omgivningen

Var god beakta den saknade bromsfunktionen vid upplåst broms. Bromsfunktionen får endast låsas upp i närvaro av en värdarperson/medhjälpare.
Skulle användaren inte själv kunna nå bromsupplåsningen, kan bromsen läsas upp av värdarpersonen/medhjälparen.
Var god beakta, att vid skjutning av rullstolen i en sträcka med lutning, måste vårdarpersonen/medjälparen kunna uppbringa motsvarande bromskraft.
Lås alltid bromsen när parkerar rullstolen.

OBSERVERA

Otilräcklig stabilisering av den sittande personen

Att falla ut ur rullstolen

Använd alltid fästbältet/höftbältet vid körning på allmän väg.

OBSERVERA

Okontrollerad körning

Fall, tippning, kollision med personer eller föremål i omgivningen

Om det förekommer fel, defekter eller andra fel som skulle kunna leda till personskador, måste produkten genast tas ur drift.
Kontakta den behöriga hjälpmedelcentralen om det på grund av störningar vid drift av produkten uppstår kontrollerade rörelser.

OBSERVERA

Körning i mörker

Fall, tippning, kollision med personer eller föremål i omgivningen

Bär ljus klädsel eller klädsel med reflexer.
Slå på belysningen (om sådan finns) eller sätt fast en aktiv belysning.
▶ Kontrollera att reflexerna på rullstolen är väl synliga.

OBSERVERA

Användning av mobila enheter med elektromagnetisk strålning (t.ex. mobiltelefoner)

Fall, kollision med personer eller föremål till följd av störning på styrningssignaler

Stäng av all mobil apparatur under körning, eftersom produktens köregenskaper kan påverkas genom elektromagnetiska fält.

Stäng av styrningen om ingen funktion behövs, eftersom produkten själv kan alstra elektromagnetiska fält som kan leda till störningar på annan apparatur. Produkten har testats i enlighet med bestämmelserna för EMC.
- Även om alla direktiv och normer för elektromagnetisk kompatibilitet följs, kan det hända att produkten stör eller blir störd av andra elektriska apparater (t.ex. larmsystem i varuhus). Flytta i sådana fall produkten ut ur området som alstrar störningar.

Fara vid användning av offentliga transportmedel, hissar, lyftramper

WARNING

Användning av offentliga transportmedel, hissar, lyftramper

Fall, tippning, kollision med personer eller föremål i omgivningen

Stäng alltid av elektroniken vid användning av bussar, tåg, hissar eller lyftramper.
▶ Lås bromsen.

Faror orsakade genom bristfälliga däck

OBSERVERA

Bristfälliga däck

Olycka/fall orsakade genom dåligt fäste, reducerad bromsverkan eller bristande manövreringsförmåga

▶ Beakta det korrekta lufttrycket. Det korrekta lufttrycket står tryckt på däcksidan.
- Kontrollera att båda drivhjulen har samma lufttryck.
- Kontrollera däcken avseende tillräckligt profildjup. Däcken måste bytas ut om profildjupet är mindre än 1 mm.
Undvik att parkera utomhus eller utsätta elrullstolen för direkt solstrålning (UV-ljus), eftersom detta leder till att däcken åldras i förtid. Tillverkaren rekommenderar att däcken, oavsett förslitningsgrad, ska bytas ut efter 2 år.
Var därför alltid noga med att hålla ett tillräckligt avständ till värmekällor. Skulle rullstolen inte användas under en längre tid eller vid stark uppvärmning av däcken (t.ex. i närheten av element eller stark solstrålning bakom glasrutor) kan detta leda till en bestående deformation av däcken.
Flytta rullstolen ofta eller skaffa en möjlighet att kunna hissa upp den.

Ytterligare anvisningar

INFORMATION

Vid användningen av elrullstolen kan en urladdning upp komma, t.ex. på grund av friktion (hög spänning med låg ström; strömurladdning via brukaren), vilket dock inte orsakar hälsoskador.

Om rullstolen är utrustad med punkteringssäkra däck, kan även detta leda till en elektrostatisk urladdning. Detta kan avhjälpas genom att byta till luftfyllda däck.

• Nybörjare ska alltid köra med litet körsteg.
• Kör alltid långsamt i kurvor.
• Ojämna underlag kan leda till en okontrollerad körning. Därför ska hastigheten alltid anpassas efter underlagets beskaffenhet.
• Det är endast tillåtet att köra baklänges för att finmanövrera eller köra kortare sträckor på jämna underlag.

Hinder (trappsteg, trottoarkanter):

• Den kritiska hinderövervinningsförmågan uppgår till 50 mm. Höjdskillnader på mer än 50 mm får inte force-ras.

• Hinder måste alltid forceras rakt framifrån (aldrig snett från sidan med endast ett framhjul).

• Vid övervinnande av hinder måste hastigheten alltid reduceras (t.ex. ställa in körsteg 1).

• Undvik att hoppa med rullstolen från avsatser.
• Luta dig aldrig ut över rullstolen när hinder forceras.

Uppförs- och nedförslut:

• Det är tillåtet att köra i uppförslut och nedförslut med lutningar på högst 9,5° (17 %). Uppförs- och nedförslut som överstiger denna procentsats får inte forceras. I annat fall kan en säker inbromsning inte garanteras.
• För en säker körning i nedförslut ska hastigheten reduceras i enlighet med lutningen (t.ex. ställa in körsteg 1).
• Kör aldrig baklänges i nedförslut.

Terrängkörning:

Vid farozoner ska hastigheten reduceras (t.ex. ställa in körsteg 1).

• Typiska farozoner är:
• smala vägar längs vattendrag/sluttningar/avgrunder (t.ex. kajkanter, dammar etc.),
  – trånga utrymmen eller områden,
• kraftiga nedförslutningar (t.ex. i berg, i riktning mot vägar),
• områden med ojämnt underlag (byggplatser, korsningar, järnvägsövergångar),
  – snötäckta eller isbelagda körsträckor.

6.5.3 Påslagning och avstängning

WARNING

Saknad bromsfunktion

Fall, tippning, kollision med personer eller föremål i omgivningen

• Kontrollera före varje körning att bromsupplåsnings-spaken är låst.
  ▶ Testa före varje körtillfälle bromsarnas funktion.

WARNING

Saknad säkerhetsfunktioner

Fall, tippning, kollision med personer eller föremål i omgivningen

Kontrollera före varje användningstillfälle att produkten är i säkert och riktigt tillstånd, inklusive säkerhetsfunktionerna.
Använd endast produkten om alla säkerhetsfunktioner, t.ex. de automatiska bromsarna, fungerar.

INFORMATION

Vid fara kan produkten när som helst stängas av med På/Av-knappen. Om man trycker på knappen bromsas produkten genast och de elektriska funktionerna stoppas. Om det förekommer felfunktioner, t.ex. defekt energitillförsel till styrningen, registreras detta av programmet varvid en nöd-

bromsning sker eller produktens hastighet minskar. Samtidigt ljuder en varningssignal.

• Knappen [på/av] (se bild 14, pos. 2) används för att slå på eller stänga av styrningen i elrullstolen. Om styrningen inte har använts på ett tag så stänger den av sig automatiskt.
• Om rullstolen stängs av genom att någon trycker på knappen [på/av] under färd, bromsar rullstolen in direkt och stannar helt.
• Hjälpmedelcentralen har via parameterinställningar möjlighet att bestämma körsteg samt vilken meny som ska visas på displayen när rullstolen sätts igång, allt efter brukarens behov.

6.5.4 Val av körsteg

• Rullstolen har ett programmeringsbart antal körsteg (vid leverans = 5 körsteg).
• Genom ett kort tryck på knappen [Mode] (se bild 14, pos. 4) ökas körsteget.
• Efter det högsta körsteget följer ett hopp tillbaka i körsteg 1 (1-2-3-4-5-1-2...).
• LCD-indikationsfältet i menyn Körning visar det valda körsteget:

Indikation Information

Valt körsteg = 1 (vänster: batterika-pacitet)

Användning

- Det valda körsteget visas nere till vänster på den separata LCD-bildskärmen (se bild 33, pos. 11).

Indikation Information

Valt körsteg = 2 (se bild 33, pos. 11)

6.5.5 Körning

WARNING

Körning i uppförslut, hinderkörning

Fall, tippning genom användningsfel

Kör enbart i uppförslut på max. 9,5° (17 %).
Färdas endast över hinder som inte är högre än 50 mm.
- Vid körning i uppförs- och nedförslut är det inte tillåtet att köra över hinder.
Minska hastigheten för körning i nedförslut (t.ex. ställa in körsteg 1).
Kör endast över hinder, som t.ex. trappor eller sänkta trottoarkanter, med reducerad hastighet (max. 3 km/h).
Kör emot hindret rakt framifrån och övervinn det i ett drag.

Övervinn uppförslut och hinder endast med nedsänkt sittvinkling, nedsänkt sitslyft och lodrät rygg. Vid körning i nedförslut är det lämpligt att justera sittvinkeln lätt bakåt.
▶ Undvik in- och urstigning i uppförs- och nedförslut.
Kör aldrig i trappor.

WARNING

Körning på olämpligt underlag

Fall, tippning

Kör inte rullstolen över mycket hala underlag (t ex. isbelagda ytor) eller mycket grovkorniga ytor (t ex. grovt grus eller rullstensgrus).

OBSERVERA

Otilräcklig stabilisering av den sittande personen

Att falla ut ur rullstolen
Använd alltid fästbältet/höftbältet vid körning på allmän väg.

INFORMATION

Produktens styrning växlar till säkert läge och produktens effekt begränsas vid höjda temperaturer och längre körning i uppförslut.

Brukaren har när som helst möjlighet att avlägsna produkten från en farlig situation. Efter att övertemperaturen sjun-

kit (det kan ta några minuter, beroende på utomhustemperaturen) kan produkten åter användas som vanligt.

Elrullstolen styrs genom att joysticken manövreras:

• Ju längre joysticken flyttas från sin mittposition, desto snabbare kommer elrullstolen att flytta sig i denna riktning.
• Den aktuella maximala hastigheten vid fullt utslag är be-roende av det valda körsteget.
• När joysticken släpps aktiveras bromsfunktionen automatiskt och elrullstolen stannar.

I stillastående är de mekaniska bromsarna aktiva och rullstolen kan inte längre rulla.

6.5.6 Räckvidd

INFORMATION

▶ Uppgifter om elrullstolens räckvidd finns i kapitlet "Tekniska data".
▶ Observera att den angivna räckvidden har beräknats utifrån definierade villkor i enlighet med ISO 7176-4. I praktiken kan räckvidden vara upp till 50 % lägre.

Elrullstolens räckvidd påverkas av följande faktorer:

• Batteriernas kapacitet
• Batteriälder
  • Omgivningstemperatur

• Körbelastning (t.ex. på grund av terrängtyp, underlagets egenskaper)

• Hur uppladdningen går till
  • Använda elektriska tillval

• Brukarens kroppsvikt

6.5.7 Körspärr

INFORMATION

Körspärren kan endast aktiveras på så sätt som beskrivs nedan, när funktionen har frikopplats (se framsidan av omslagets insida). Fabriksinställningen kan anpassas av den behöriga hjälpmedelcentralen.

Om du har frågor om den för dig valda inställningen ska du vända dig till den hjälpmedelcentral som anpassat rullstolen åt dig.

Rullstolen är utrustad med en elektronisk körspärr. Denna aktiveras eller avaktiveras via kontrollpanelen.

Denna funktion aktiveras/avaktiveras via kontrollpanelen. Grundinställningen från fabrik är att funktionen körspärr EJ är tillgänglig (om ej annat specificerats i beställningsunderlaget). Körspärren kan endast aktiveras om funktionen är tillgänglig (görs av behörig personal på Hjälpmedelscentral).

En inställningsförändring utförs vid behov av den behöriga Hjälpmedelscentralen som anpassat Rullstolen åt dig.

Aktivering av körspärren

• Vid påslagen elektronik hålls knappen [Mode] nedtryckt under åtminstone 5 sekunder.
  → En kort signalton bekräftar den lästa körfunktionen. INFORMATION: Vid påslagen kommandoton följer aktiveringen först vid den andra signaltonen.
  → Elektroniken stänger av sig.
  → Nyckelsymbolen på LCD-indikationsfältet visar aktive- ringen av körspärren:

Om en specialstyrning används aktiveras körspärren via en separat LCD-bildskärm:

1) Välj menyn Inställningar > undermenyn Fler funktioner (se sida 54).
2) Aktivera funktionen genom att röra på joysticken (se sida 54).
→ Aktiveringen bekräftas med en ljudsignal.
→ Styrningen stänger av sig.
→ Nyckelsymbolen på den separata LCD-bildskärmen visar att körspärren är aktiv:

Avaktivering av körspärren

1) Tryck på knappen [på/av] på kontrollpanelen.
→ Styrningen är påslagen. LCD-indikationsfältet visar aktiveringen av körspärren.
2) Tryck joysticken så långt framåt som möjligt tills en ljudsignal hörs.
3) Tryck joysticken så långt bakåt som möjligt tills en ljudsignal hörs.
4) Släpp joysticken.
→ En lång signalton bekräftar frikopplingen av körfunktionen.
→ LCD-indikationsfältet visar körsteget och batteriindikationen.
→ Körspärren är avaktiverad och elrullstolen körklar.

Inaktivering via separat LCD-monitor

1) När elrullstolen har slagits på visas ett informationsfönster på LCD-bildskärmen (se föregående tabell).
2) Inaktiveringen sker enligt anvisningarna i "Inaktivering via kontrollpanel".

Problemlösning

Om joystickrörelsen inte utförs korrekt, kommer spärren att förbli aktiv.

1) Stäng av elektroniken för en förnyad avaktivering av körspärren.
2) Slå på rullstolen.
3) Avaktivera körspärren på nytt.

6.5.8 Styrlås

INFORMATION

Styrlåset kan bara aktiveras på följande sätt i modeller med en Able50-styrning när funktionen har frikopplats (se framsidan av omslagets insida). Grundinställningen (från fabrik) kan anpassas av den behöriga hjälpmedelcentralen.

Om du har frågor om den för dig valda inställningen ska du vända dig till den hjälpmedelcentral som anpassat rullstolen åt dig.

Elrullstolens en Able50-styrning kan vid behov programmeras med styrlås.

När styrlåset är aktiverat pekar länkhjulen eller drivhjulen (beroende på typ) rakt fram. Det gör det lättare att köra uppför smala ramper och använda handikapphissar:

• Elrullstolen kör alltid framåt när joysticken tippas framåt.
• Elrullstolen kör alltid bakåt när joysticken tippas bakåt.
• När styrlåset är aktivt går det inte att svänga.

- Varningsblinklamporna blinkar när styrlåset är aktiverat (standardprogrammering).

Aktivera styrlåset

1) Bromsa elrullstolen så att den står stilla.
2) Tryck på knappen [varningsblinkers på/av].
→ Styrlåset är aktiverat.
→ Alla varningsblinklampor blinkar (standardprogrammering).
3) Vippa joysticken framåt/bakåt. Rullstolen kör nu rakt framåt eller rakt bakåt.

Stänga av styrlåset

1) Bromsa elrullstolen så att den står stilla.
2) Tryck på knappen [varningsblinkers på/av].
→ Styrlåset är avstängt.
→ Varningsblinklamporna slutar att blinka.
3) Vippa joysticken. Elrullstolen kör utan styrlås i den valda färdriktningen.

6.5.9 Anpassning av köregenskaper

WARNING

Felaktiga konfigurationsinställning

Fall, tippning, kollision genom programfel

Användning

▶ Programmeringen får endast utföras av fackpersonal som undervisats av tillverkaren. Varken tillverkaren eller tillverkaren av elektroniken ansvarar vid skador som or-sakats genom programmering som ej varit fackmässig, avsedd eller anpassad efter brukarens förmåga.
Var god beakta att ändrade inställningar av parametrar under konfigurationen kan leda till förändringar i körförhållandet. Framför allt ändringar när det gäller hastighets, accelerations-, broms- eller joystickinställningar kan leda till oförutsägbara, och till följd av detta okontrollerade, köregenskaper med olycka som konsekvens.
Brukaren måste efter att konfiguration/programmering avslutats testa produktens körförhållande under uppsikt av fackpersonal.

Anpassning av hastighets-, accelerations- och fördröjningsvärden till individuella användarönskemål görs uteslutande av personal som utbildats av tillverkaren.

6.6 Bromsupplåsning/bromslåsning

WARNING

Okontrollerad bortrullning

Fall, tippning, kollision med personer eller föremål i omgivningen

Var god beakta den saknade bromsfunktionen vid upplåst broms. Bromsfunktionen får endast låsas upp i närvaro av en vårdarperson/medhjälpare.

Skulle användaren inte själv kunna nå bromsupplåsningen, kan bromsen låsas upp av vårdarpersonen/medhjälparen.
Var god beakta, att vid skjutning av rullstolen i en sträcka med lutning, måste värdarpersonen/medjälparen kunna uppbringa motsvarande bromskraft.
Lås alltid bromsen när parkerar rullstolen.

WARNING

Felaktiga underhålls-, reparations- eller justeringsarbeten på bromsarna

Fall, tippning, kollision med personer eller föremål i omgivningen

▶ Reparationer och inställningar på bromsen får uteslutande göras av personal som utbildats av tillverkaren. En felaktig inställning kan leda till en förlust av bromsverkan.

I händelse av fel alternativt bortfall av elektronik eller vid för låg batterikapacitet finns möjlighet att manuellt förflytta Rullstolen. För att göra detta måste bromsen lossas. Detta beskrivs i följade text.

Bromsupplåsningen befinner sig – allt efter önskemål från kund – till höger eller vänster mellan ram och sits.

Upplåsning/avaktivering av bromsen

1) Dra bromsupplåsningsbulten uppåt (se bild 17, pos. 1).
→ Bromsupplåsningsspaken (se bild 17, pos. 2) är nu fri.
2) Tryck bromsupplåsningsspaken framåt till låspunkten.
→ Bromsen är upplåst, samtliga bromssystem är avstängda.
→ Styrningen känner av den upplåsta bromsen i denna position och avaktiverar körfunktionen.
→ Vid joystickstyrning visas en varningssymbol på LCD-displayen eller den separata LCD-bildskärmen:

Indikation Information

	Broms upplåst
	Broms upplåst

Bild 17 Upplåsning av bromsen

1 Bromsupplåsningsbult 2 Bromsupplåsningsspak

Låsning/aktivering av bromsen

1) Tryck bromsupplåsningsspaken (se bild 18, pil) uppåt tills bromsupplåsningsbulten låser fast.
2) Stäng av och slå på styrningen igen.
→ Körfunktionen är aktiverad.

Bild 18 Låsning av bromsen

6.7 Batterier/uppladdning

Skada på batteriet genom användarfel

▶ Batteribyte eller ändring av monteringspositionen för batterierna får endast göras av fackpersonal som undervisats av tillverkaren.
Den från fabriken inställda laddningskurvan för batteriladdaren motsvarar de medföljande batterierna och får inte förändras på egen hand.

6.7.2 Allmänt

Elrullstolen är som standard utrustad med två underhållsfria gelbatterier med en total kapacitet på 63 Ah (C5).

Som tillval finns möjligheten, att utrusta rullstolen med två blysyrabatterier med en total kapacitet på 63 Ah (C5).

Batterierna befinner sig under rullstolens sits i ett batterifack. Om rullstolens drivhjul inte är utrustade med fjädring befinner sig batterierna i en batterilåda.

Längre tids körning i det nedre området av batteriindikationen kan leda till djupurladdning som kan skada batterierna. Rullstolens styrning kopplar om till den strömsparande krypgången i urladdat tillstånd.

6.7.3 Information om laddning av batterier

Batteriernas kapacitet bestämmer rullstolens räckvidd. Kapaciteten påverkas av många faktorer. Förutom av temperatur, batteriälder och körbelastning påverkas kapaciteten och därmed räckvidden även av laddningsrytmen.

Vid temperatur <0 °C sjunker batteriets kapacitet med upp till 35 % jämfört med om yttertemperaturen är 20 °C. Då förkortas elrullstolens räckvidd i motsvarande grad. Dessutom kan batterikapaciteten som visas på kontrollpanelen avvika i högre grad från den faktiska batterikapaciteten.

För en optimal laddningsrytm ska följande anvisningar beaktas:

- Batterierna kan laddas upp när som helst och oberoende av laddningstillständ.

• Vid urladdat batteri (nu endast 1 blinkande segment) tar en fullständig uppladdning ca 10 timmar. Därefter kan rullstolen utan problem förbli ansluten, eftersom batteriladdaren förfogar över en programmerad efterladdningsfas, där den uppnådda kapaciteten kvarstår.
• Vid daglig användning av rullstolen bör batterierna laddas upp varje natt.
• Låt aldrig batterierna laddas ur fullständigt (djupurladdning).
• Om rullstolen står oanvänd under längre tid kommer batterierna så småningom att urladdas. Om inte rullstolen flyttas under en längre tid bör batterierna laddas upp 1 x per vecka så att deras kapacitet bibehålls.
• Om rullstolen förblir stående under mer än 3 dagar ska säkringen tas ut.
• Stäng av rullstolens styrning under själva uppladdningen, så att all laddningsström kommer in i batterierna.

6.7.4 Batteriladdare

OBS!

Skador på batteriladdaren, skador på batteriet till följd av användarfel

Använd enbart batteriladdare från Ottobock som har kontrollerats och godkänts av tillverkaren för de batterier som används (beakta informationen på batteriladdaren).

Var uppmärksam på att angivelserna på batteriladdarens typskylt motsvarar den specifika spänningen för respektive elnät i ditt land.
Använd inte batteriladdaren utanför de angivna temperatur- och fuktighetsgränserna.
▶ Ställ batteriladdaren på en jämn yta.
Skydda batteriladdaren från direkt solljus om du ställer den i närheten av ett fönster.
▶ Undvik att låta batteriladdaren överhettas. Ventilationsöppningarna får inte vara övertäckta.
▶ Stäng av styrningen under uppladdningen för att ladda all laddningsström till batteriet.
▶ Undvik damm, smuts och fukt.
▶ Rengör batteriladdaren endast med en torr trasa.

Batteriladdaren är avsedd för underhållsfria batterier och batterier som kräver litet underhåll.

Mer information om manövreringen och LED-indikationen, se den medföljande bruksanvisningen för batteriladdaren.

6.7.5 Att ladda batteriet

WARNING

Läckage av explosiva gaser vid uppladdningen av batteriet

Brännskador till följd av explosion efter ett användarfel

▶ Sörj för tillräcklig ventilation i slutna utrymmen.

▶ Undvik gnistbildning.
▶ Ventilationsöppningarna får inte vara övertäckta.
Använd enbart batteriladdare som har kontrollerats och godkänts av tillverkaren för de batterier som används (beakta informationen på batteriladdaren). Om detta inte beaktas kan det leda till att batteriet exploderar och hälsorisker uppstår.
Följ säkerhetsanvisningarna från batteritillverkaren.

WARNING

Gnistbildning

Skador orsakade genom brand eller explosion

▶ Stäng av batteriladdaren och dra loss kontakten, innan du tar ut batterierna.

OBS!

Felaktig uppladdning

Skador på batteriet till följd av användarfel

▶ Undvik en djupurladdning av batteriet. För skador genom djupurladdning påtar sig tillverkaren inget ansvar.
Ladda batterierna omgående, när de sista tre segmenten i LED-indikationen "Batterikapacitet" blinkar.
Vid längre tids stillastående ska du ladda upp elrullstolen en gång per vecka.

1) Stäng av rullstolens styrning.

2) Stick in batteriladdarens laddningskontakt i elrullstolens laddningsdosa:

→ Variant 1: Anslutning i laddnings-/programmerings-dosan på rullstolens kontrollpanel (se bild 19)
→ Variant 2: Anslutning i laddningsdosan på rullstolen (se bild 20)
INFORMATION: Det går snabbare att ladda via laddningsdosan än att ladda via kontrollpanelen.

3) Anslut batteriladdaren till nätuttaget och slå på den.

→ Uppladdningen börjar automatiskt och uppladdningsnivån kan följas via LCD-indikationsfunktionen på kontrollpanelen liksom på batteriladdaren.

4) Efter avslutad uppladdning stängs batteriladdaren av.

5) Dra ut nätkontakten ur batteriladdaren.

6) Dra ut batteriladdarens laddningskontakten ur laddningsdosan.

7) Slå på elrullstolens styrning.

→ Elrullstolen är nu körklar.

Bild 19 Laddnings-/programmeringsdosa på kontrollpanelen

Bild 20 Laddningsdosa på elrullstol

6.8 Elektriska sittfunktioner

Rullstolen kan som tillval utrustas med olika elektriska sittfunktioner.

Köra med elektriska sitstillval

Fall, tippning genom användarfel

Kör uteslutande med nedsänkt sitslyft, nedsänkt sittvinkling och lodrät rygg i trafiken.

I upplyft sittposition eller vid aktiv sittvinkling/ryggvinkeljustering får endast korta sträckor inomhus köras. För att göra det ska körsteg 1 alltid användas. Beakta att siktområdet är begränsat vid körning.

Vid körning i nedförslut och över hinder (t.ex. trottoarkanter) i framåtgående riktning är det meningsfullt att luta sittvinklingen lätt bakåt och att köra med reducerad hastighet.

Använd endast sitslyften och sittvinklingen på vägrätt och fast underlag.

Beakta att stigningsförmågan för elrullstolar med elektrisk sitslyft och sittvinkling reduceras. Enligt ISO 7176-1 och 7176-2 är det endast tillåtet att köra i uppförslut och nedförslut med nedsänkt sitslyft och ned sänkt sittvinkling upp till max. 6° (10 %).

WARNING

Överbelastning

Fall, tippning om de tekniska uppgifter inte observeras

Beakta att den maximalt tillåtna belastningen för elrullstolen vid användning av tillvalen "Elektrisk sitslyft" och "Elektrisk sittvinkling" kan reduceras (se kapitlet "Tekniska uppgifter").

WARNING

Öppet liggande klämkanter i sittjusterings- och lyftområdet

Klämning av händer och fötter

Var god beakta vid användningen av de elektriska sitstillvalen att i området mellan sitsram och rullstolens ram befinner sig konstruktionsbetingade klämkanter och vassa kanter.
Var god beakta att inga händer eller fötter hamnar i farozonen vid användningen av de elektriska sitstillvalen.
Var god beakta att inga störande objekt - t ex. klädsel - eller andra hinder hamnar i farozonen under användning av de elektriska sitstillvalen.

WARNING

Överbelastning av aktuatorerna

Möjliga faror för liv och lem

▶ Undvik en överbelastning av aktuatorerna. En överbelastning kan leda till brott på spindelmuttern och därmed en okontrollerad ihopsjunkning av sitsen eller tillbakafällning av ryggstödet.

OBS!

Otillåten användning av de elektriska sitstillvalen

Skador på produkten

Var god beakta vid drift av de elektriska sitstillvalen, att sittfunktionens aktuatorer inte är avsedda för långvarig användning, utan är endast avsedda för en kortvarig, begränsad belastning (10 % ansträngning, 90 % paus).
Var god beakta följande riktvärden: Vid maximal belastning ska efter ca 10 sekunders aktiveringstid, en paus läggas in på ca 90 sekunder. Den elektriska sittfunktionen ska betraktas oberoende av körfunktionen.
Aktivera endast de elektriska sittfunktionerna när inget fel eller störning föreligger.

6.8.2 Elektrisk sitslyft

WARNING

Felaktig användning av sitslyften

Fall, tippning genom brukarfel

Använd sitslyften endast med lodrätt inställd ryggvinkel.

Kör uteslutande med nedsänkt sitslyft i trafiken.
Använd ett bältessystem vid körning med utkörd sitslyft (höftbälte, 4-punktsbälte) och luta dig inte utanför sitty-tan.
Se till att krypgång är aktiverad när du aktiverat sitslyften. Om så inte skulle vara fallet ska du omgående vända dig till den behöriga hjälpmedelcentralen. Kör endast elrullstolen med nedsänkt sitslyft tills felet har avhjälpts.

Saknat underhåll av sitslyften

Skador på Rullstolen

▶ Testa sitslyften åtminstone 1 x per månad med avseende på synliga skador och skruvförbandens korrekta åtdragning.
- Kontrollera däcken med avseende på korrekt lufttryck.

Skador vid transport.

Skador på Rullstolen

För lastning eller transport ska mekanismen för sitslyften alltid sänkas till sin nedersta position.

INFORMATION

▶ Beakta även säkerhetsanvisningarna i kapitlet "Elektriska sittfunktioner" > "Säkerhetsanvisningar".
Beakta bruksanvisningarna i kapitel "Elektriska sittfunktioner" > "Att styra elektriska tillvalsfunktioner" och "Joystick- och indikationsfunktioner".

Rullstolen kan utrustas med en elektrisk sitslyft. Med sitslyft lyfts sittytan med en motor.

Den elektriska sitslyften erbjuds i olika versioner:

• elektrisk sitslyft upp till 40 cm (basmodell)
- elektrisk sitslyft upp till 30 cm (modell med förstärkt chassi)

Bild 21 Sits med sitslyft i högläge

Användning

Körfunktionen kan utföras även med sitsen i högläge. Så snart sitsen höjs upp så kommer hastigheten vid behov att reduceras (krypgång) på grund av den ökade tipprisken. Detta indikeras med en snigelsymbol på kontrollpanelen eller på den separata LCD-bildskärmen om en sådan används.

Bild 22 Indikator för krypgång på LCD-display/LCD-bildskärm

6.8.3 Elektrisk sittvinkling

A WARNING

Fall, tippning genom brukarfel

Använd sittvinklingen endast med lodrätt inställd ryggvinkel.
Kör enbart med nedsänkt sittvinkling i trafiken.
Vid körning med aktiverad sittvinkling ska ett bältessystem (höftbälte, fyrpunktsbälte) används. Det är då inte tillåtet att luta sig utanför sittytan.

INFORMATION

Beakta även säkerhetsanvisningarna i kapitlet "Elektriska sittfunktioner" > "Säkerhetsanvisningar".
Beakta bruksanvisningarna i kapitel "Elektriska sittfunktioner" > "Att styra elektriska tillvalsfunktioner" och "Joystick- och indikationsfunktioner".

Rullstolen kan utrustas med en elektrisk sittvinkling. Ytterligare information om konkret utrustning för denna elrullstol fås av fackpersonalen.

Den elektriska sittvinklingen möjliggör en vinkling av sitsen t.ex. för tryckavlastning. 3 versioner av den elektriska sittvinklingen är tillgängliga:

• elektrisk sittvinkling till 20°
• elektrisk sittvinkling till 30°

• elektrisk sittvinkling till 45°

Sitsen kan tippas steglöst bakåt med en vinkel upp till den som anges ovan.

Fall, tippning genom användarfel

Kör enbart med lodrät rygg i trafiken.
Använd ett bältessystem vid körning med aktiverad ryggvinkeljustering (höftbälte, 4-punktsbälte) och luta dig inte utanför sittytan.

INFORMATION

▶ Beakta även säkerhetsanvisningarna i kapitlet "Elektriska sittfunktioner" > "Säkerhetsanvisningar".
Beakta bruksanvisningarna i kapitel "Elektriska sittfunktioner" > "Att styra elektriska tillvalsfunktioner" och "Joystick- och indikationsfunktioner".

Rullstolen med standard- eller Contour-sits kan utrustas med en elektrisk ryggvinkeljustering.

Den elektriska ryggvinkeljusteringen möjliggör en steglös vinkling av ryggstödet upp till 30°.

6.8.5 Elektriska benstöd

INFORMATION

Beakta även säkerhetsanvisningarna i kapitlet "Elektriska sittfunktioner" > "Säkerhetsanvisningar".
Beakta bruksanvisningarna i kapitel "Elektriska sittfunktioner" > "Att styra elektriska tillvalsfunktioner" och "Joystick- och indikationsfunktioner".

För att undvika statisk belastning och erhålla tillräcklig stötdämpning kan rullstolen utrustas med elektriskt justerbara fotstöd. Fotstöden kan allt efter konfiguration aktiveras var för sig eller båda tillsammans.

Bild 25 Uppfällda elektriska fotstöd

För att skapa mer utrymme och underlätta vid in- och urstigning kan fotplattorna fällas uppåt.

Förutom detta kan de elektriskt justerbara fotstöden tas ut ur hållarna uppåt (se bild 26, pos. 1).

6.8.6 Att styra elektriska tillvalsfunktioner

INFORMATION

För manövrering av sittfunktioner med monterad LCD-bildskärm: se sida 54.

- Genom att hålla knappen [Mode] nedtryckt litet längre (ca 2 sekunder; se bild 14) öppnas justeringsläget där de elektriska sittfunktionen kan aktiveras, t ex. elektrisk ryggvinkeljustering eller sitsvinkling.

• LCD-indikationsfältet visar den aktuellt valda sittfunktionen (se följande kapitel "Joystick" och indikationsfunktion).
• Växla mellan de olika sittfunktionerna genom en kort aktivering av knappen [Mode] eller genom en joystickrörelse åt höger.
• Om en sittfunktion är aktiverad, för joysticken framåt- eller bakåt för att justera respektive sittfunktion.
• Den elektriska driften kommer att ändra sittfunktionen så länge joysticken engageras och stannar sedan i ändläget.
• Ett förnyat längre tryck på knappen [Mode] (ca 2 sekunder; se bild 14) gör att justeringsläget lämnas och körfunktionen står åter till förfogande och körstegsindikationen lyser igen.

6.8.7 Joystick- och indikationsfunktioner

INFORMATION

För manövrering av sittfunktioner med monterad LCD-bildskärm: se sida 54.

Följande elektriska sittfunktioner kan styras via joysticken:

Indikation Indikation Sittfunktion Styrning		joystick*
		Elektrisk sitslyft Framåt: Sittytan rör sig uppåtBakåt: Sittytan rör sig nedåt
		Elektrisk sitsvink-ling**	Bakåt: Sitsen tippar långsamt bakåtFramåt: Sitsen tippar långsamt framåt till en vågrät position
		Elektrisk ryggvinke-ljustering	Framåt: Ryggstödet rör sig framåtBakåt: Ryggstödet rör sig bakåt
		Elektriskt fotstöd vänster	Framåt: vänster fotstöd rör sig framåtBakåt: vänster fotstöd rör sig bakåt
		Elektriskt fotstödhöger	Framåt: höger fotstöd rör sig framåtBakåt: höger fotstöd rör sig bakåt
		Kopplade elektriska fotstöd	Framåt: båda fotstöden rör sig framåtBakåt: båda fotstöden rör sig bakåt
(ej i bild)		Specialfunktioner (t.ex. kopplad ryggjustering och sitsvinkling)	Framåt: Sitsfunktionerna rör sig framåtBakåt: Sitsfunktionerna rör sig bakåt

* Styrriktningen kan anpassas av en behörig hjälpmedelcentral; ** Sittyta och ryggstöd

6.9 Mekaniska sittfunktioner

Rullstolen kan som tillval utrustas med olika mekaniska sittfunktioner.

Öppet liggande klämkanter i sittjusteringsområdet

Klämning av händer och fötter

Var god beakta att vid användningen av de mekaniska sits-tillvalen uppvisar området mellan sitsram och rullstolens ram konstruktionsbetingade kläm- och vassa kanter.
Var god beakta, att inga kroppsdelar, t ex. händer eller fötter, befinner sig i farozonen.
Var god beakta, att inga störande objekt - t ex. klädsel - eller hinder, befinner sig i farozonen vid användningen av de mekaniska sitstillvalen.

6.9.2 Mekaniskt uppfällbara fotplattor

Rullstolen kan utrustas med mekaniskt uppfällbara fotplattor. De mekaniskt uppfällbara fotplattorna gör det möjligt att motverka konstant tryckbelastning.

1) Aktivera spaken på fotplattan (se bild 27).
2) Flytta fotplattan i önskad ställning.
3) Släpp spaken.

→ Fotplattan är justerad.

Bild 27 Mekaniskt uppfällbar fotplatta

6.10 Ytterligare sitstillval

Rullstolen kan dessutom som tillval utrustas med ytterligare ett antal sitstillval.

6.10.1 Contour-sits

Med Contour-sitsen erhåller användaren en bättre sittkomfort och bättre stöd i sidorna jämfört med standardsitsen.

Felaktig inställning av Recaro®-sitsen

Fall, tippning

Var uppmärksam på att ryggstödet i stillastående endast kan ställas tillbaka i en vinkel av 30° och under körning bara till en vinkel av 20°.

Rullstolen kan utrustas med olika Recaro®-sitsmodeller.

Dessa erbjuder en individuellt anpassningsbar omfattande sittkomfort.

Att fälla ryggstödet framåt (för att minska transportmättet)

1) Dra upplåsningshandtaget på Recaro ^® -sitsen (se bild 4, pos. 1) uppåt. Upplåsningshandtaget befinner sig på sidan av ryggstödet.
2) Fäll ryggstödet framåt.
3) Släpp upplåsningshandtaget.
→ Ryggstödet är fällt framåt.

Vik upp ryggstödet bakåt

Fäll ryggstödet bakåt tills upplåsningshandtaget hakar fast ordentligt.
→ Ryggstödet är fällt bakåt.

Att ta av huvudstödet

För att ta av huvudstödet behövs en andra person.

1) 1:a personen: Känn efter tryckpunkterna under överdraget på Recaro®-sitsen (se bild 29) och tryck samtidigt.
2) 2:a personen: Dra ut huvudstödet uppåt.
→ Huvudstödet är borttaget.

Användning

Bild 29 Illustration av tryckpunkterna

Att ta loss Recaro®-sitsen från chassit

1) Lossa den högra och den vänstra låsbulten på sittramen. Dra samtidigt uppläsningsremmen framåt och håll fast den (se bild 30, pos. 1).
2) För att lossa det bakre sitsfästet från fästbussningen tippas sitsen lätt bakåt och skjuts bakåt något.
3) Ta bort Recaro ^® -sitsen.
→ Recaro®-sitsen är borttagen.

Att montera Recaro®-sitsen på chassit

Saknad låsning av Recaro®-sitsen

Tippning

• Vid monteringen av Recaro-sitsen ska beaktas, att sitsfästet sitter fast ordentligt i hållbussningen.
  Var uppmärksam på, att de främre låsbultarna läst fast fram till nyckelringen.

1) Den bakre kanten av Recaro®-sitsen sätts på sitsramens ände.
2) Skjut sitsen framåt tills det bakre sitsfästet hänger i hållbussningen.
3) Tippa sitsen framåt tills låsbultarna låser fast i sitsramen (se bild 30, pos. 2).
OBSERVERA! Kontrollera att sitsen sitter fast genom att inspektera och dra i den.
→ Recaro ^® -sitsen sitter fast.

1 Upplåsningsrem 2 Låsbult

Inställning av Recaro®-sitsen

INFORMATION

Inställning av ryggvinkeln på Recaro®-sits: se sida 15.

Inställning av de laterala stöden i området av korsryggen

INFORMATION

Angivelserna gäller endast för modell Recaro® LT.

1) Vrid vredet på sidan av ryggstödet framåt.

→ De båda laterala stöden justeras in mot mitten av ryggen.

2) Vredet på sidan av ryggstödet vrids bakåt.

→ De båda laterala stöden justeras från mitten av ryggen.

Att flytta dynan

Sittytorna X och W har en utdragbar dyna i den främre delen av sittytan. Under sittytan befinner sig justeringsbygeln för dynan.

1) Dra upp och håll justeringsbygeln för dynan.

2) Skjut dynan till önskad position.

3) Släpp justeringsbygeln och låt den läsa fast.

→ Justeringsbygeln befinner sig i en säker ställning, när man hör hur den läser fast och har hoppat tillbaka i sin utgångsposition.

Inställning av huvudstödet

Huvudstödet kan ställas in i höjdled och kan vinklas.

6.10.3 Huvudstöd

Tillverkaren erbjuder möjligheten att utrusta rullstolen med standard- eller contour-sits med ett huvudstöd.

För att montera huvudstödsfäste krävs en adapter som monteras på ryggramen.

INFORMATION

Information angående montering av en monteringssats finns vid behov i den bifogade dokumentationen från tillverkaren.

Bild 31 Huvudstöd med monteringssats

6.11 Elektroniktillbehör

Rullstolen kan som tillval utrustas med följande elektroniktillbehör.

Elrullstolen kan utrustas med en separat LCD-bildskärm med möjlighet att kommunicera via IR och Bluetooth ^TM . Om den används så fungerar inte LCD-displayen på kontrollpanelen (se nedan).

LCD-bildskärmen har följande funktioner:

• På LCD-bildskärmen visas aktuell status för alla elmanövrerbara funktioner och komponenter samt eventuella fel och störningar.

• Med LCD-bildskärmen blir det möjligt att manövrera apparater med IR-styrning via kontrollpanelens joystick. Apparaterna lagras dessförinnan i styrningen i ett inlärningsläge:

• Vanliga hushålls- och hifi-apparater (TV, DVD, telefon)
  – Ljusströmbrytare eller dimrar
  – Brytare för styrning av persienner

• Musemulator (joysticksignalerna används för att styra en datormus)

- LCD-monitorn är gränssnittet till de anslutna specialstyrningarna. Med inmatningsenheterna till specialstyrningen (t.ex. blås-sug-styrning, hakstyrning) kan även IR-funktioner utföras. Exakta instruktioner finns i bruksanvisningen "Specialstyrningar", artikelnummer 647G636=*.

Bild 32 LCD-bildskärm med huvudmeny

1 Gränssnitt för menyn Körning

3 Gränssnitt för menyn Favori- ter

2 Gränssnitt för menyn Funktioner

4 Gränssnitt för stoppfunktion

Slå på elrullstolen

• När elrullstolen har slagits på med knappen [på/av] på kontrollpanelen visas menyn Körning i LCD-bildskärmen (se bild 33).
• Batterisymbolen visas på kontrollpanelens LCD-display:

Indikation Information

Körningsrelaterad information visas på LCD-bildskärmen

• Varje gång knappen [Mode] trycks in kort på kontrollpanelen (se bild 14) så ökar körsteget (Val av körsteg).
• När joysticken lutas så börjar elrullstolen köra i lutnings- riktningen (Körning).

1 Körsteg 7 Varning
2 Körhastighet 8 Blinkers höger
3 Batterikapacitet 9 Blinkers vänster
4 Broms drivhjul 10 Ljus
5 Övertemperatur 11 Krypgång
6 Gaffelnyckel

INFORMATION

Om elrullstolen slås på via LCD-bildskärmen visas först Huvudmenyn (se bild 32). Joysticken måste nu manövre-ras två gånger för att det ska gå att köra:

När joysticken lutas framåt visas menyn Körning (se bild 33).
Elrullstolen börjar köra när joysticken lutas en gång till.

Menyn Körning

• Elrullstolen styrs med hjälp av menyn Körning (se bild 33).
• Samtidigt visas status för körfunktioner och störningar eller fel, t.ex.:

Meny Information

Menyn Körning med körsteg och batterikapacitet Vänster blinkers aktiv

Menyn Körning med körsteg Låg batterikapacitet (se sida 85)

Meny Information

Uppladdning med körspärr (batteriet laddas)

Krypgång (vid körning med sitslyft i högläge)

Navigering från huvudmenyn till undermenyer

• Huvudmenyn visas när knappen [Mode] på kontrollpanelen hålls in i ca 2 sekunder (se bild 32). Härifrån kan alla viktiga funktioner hos elrullstolen väljas och användas.
• Joysticken används för att navigera från huvudmenyn (se bild 32) till menyn Alternativ och menyn Favoriter:

Meny Joystickfunktion
	Luta framåt: Öppna menyn Körning
	Luta åt höger: Öppna menyn Alternativ
	Luta bakåt: öppna menyn Favoriter
(Bildskärmen är svart)	Luta åt vänster: Stoppfunktion (bildskär- men släcks)

Menyn Alternativ (grön menysignalfärg)

• Via menyn Alternativ går det att styra upp till 52 elektriska funktioner (t.ex. elektriska sittfunktioner, hushållsmaskiner via omgivningskontroll).
• Joysticken används för att navigera i alla menyer och undermenyer:
  1) Första lutning åt höger: Välj alternativ
  2) Första lutning framåt: Välj bort alternativ

3) Andra lutning åt höger: Aktivera/inaktivera alternativ; ändra alternativ
4) Ytterligare lutningar åt höger eller framåt: Välj/ställ in ytterligare delfunktioner (specifikt per LCD-fönster)

INFORMATION

Du kan gå tillbaka steg för steg till startskärmen för menyn Alternativ genom att trycka på knappen [Mode].

Meny Information

Menyn Ljusfunktioner kan väljas: Ljusfunktioner kan slås av och på via ytterligare undermenyer

Användning

Meny Information
	Menyn Ytterligare funktioner kan väljas (t.ex. körspärr beroende på programme-ring)
	Menyn Signalhorn kan väljas: Signalhor-net kan slås på och av via ytterligare un-dermenyer
	Menyn LCD-omgivningskontroll kan väl-jas: TV, telefon och så vidare kan styras via ytterligare undermenyer
	Menyn Systeminställningar kan väljas: Reserverad för fackpersonal
	Tillbaka till startskärmen för menyn Kör-ning

• Joysticken används också som ovan för att navigera i en vald undermeny:

Välj körsteg

Meny Joystickfunktion
	Nästa manöver: Luta joysticken framåt
	Nästa manöver: Luta joysticken åt höger till det önskade körsteget
(ej i bild) Nästa	manöver: Luta joysticken framåt för att välja körsteget

Välja sittfunktion

Meny Joystickfunktion
	Nästa manöver: Luta joysticken framåt
	Nästa manöver: Luta joysticken åt höger till den önskade sittfunktionen
	Nästa manöver: Luta joysticken fram-åt/bakåt och öka/minska sittfunktionens inställning
(ej i bild) Nästa	manöver: Tryck flera gånger på knappen [Mode] på kontrollpanelen så att du kommer tillbaka till menyn Alternativ

Menyn Favoriter (gul menysignalfärg)

• Med hjälp av menyn Favoriter kan brukaren snabbt komma åt de funktioner som den anser vara viktigast.
• Placeringen av funktioner kan anpassas individuellt efter brukaren av fackpersonal.
• Navigeringen sker med hjälp av joystick på samma sätt som i menyn Alternativ.
• Gå tillbaka i menystrukturen genom att trycka på knappen [Mode] på kontrollpanelen.

Menyn Favoriter (exempel)

Meny Alternativ
	Första favoritfunktionen kan väljas

Meny Alternativ
	Ljusfunktioner kan väljas
	Fastställd sittfunktion kan väljas
	Angiven funktion för omgivningskontroll (här hi-fi) kan väljas
	>t.ex. CD-spelare

Ytterligare information om LCD-bildskärmen anges i följande kapitel:

• Kapitlet "Användning" > "Körspärr":
• Kapitlet "Användning" > "Elektriska sittfunktioner": se sida 41

Användning

- Kapitlet "Varning/reparation" > "Felsökning": se sida 83

6.11.2 Vårdarstyrning

Elrullstolen kan som tillval utrustas med separat kontrollpanel för en ledsagare. Den separata kontrollpanelen är justerbar i höjdled och kan tas av.

Vid användning av standard- eller Contour-sits monteras ledsagarstyrningen på ryggstödets tvärgående rör. Hos Recaro®-sitsen monteras ledsagarstyrningen på huvudstödet.

Bild 34 Montering av ledsagarstyrningen

Funktionsöversikt

Med ledsagarstyrningen styr ledsagaren körfunktionen och de elektriska sittfunktionerna.

Modulen ansluts i kombination med kontrollpanelen eller som fristående enhet.

Knappen används vid påslagning av rullstolen, till aktivering av körspärren samt för att stänga av rullstolen.

När ledsagarstyrningen har slagits på visas följande i LCD-indikationsfältet:

Indikation Information
	Ledsagarstyrning aktiverad

Batterikapacitet (LED-indikation)

Vid påslaget tillstånd lyser LED-indikationerna.

Färg- och blinkkoder informerar över den aktuella statusen för batterikapaciteten:

LED Information
Grön – lyser Batterikapacitet >70 %
Orange – lyser Batterikapacitet 30–70 %
Röd – lyser Batterikapacitet <30 %
Röd – blinkar Djupurladdning batteriLadda snarast möjligt
Grön – blinkar Batteriöverspänning (t.ex. efter körning i nedförslut)Fortsätt körningen i långsamt tempo
Röd/orange/grönt – blinkar omväxlande	Laddningsförlopp/körspärr

Knapp [Mode]

Med en kort knapptryckning växlar du mellan körsteg 1 och 2.

Med en lång intryckning (minst 2 sekunder) kopplar styrningen om till de elektriska sittfunktionerna.

Mode (LED-indikation)

LED visar status på körsteg och systemfel genom 3 färg- och olika blinkkoder:

LED Information
Grön – lyser Körsteg 1
Orange – lyser	Körsteg 2
Röd – blinkar	Fel (se sida 88)
Av	LED-indikationen har växlat till sittfunktion

Vald elektrisk sittfunktion (LED-indikation)

De elektriska sittfunktionerna hämtas genom aktivering av knappen "M" (ca 2 sekunder).

Den för tillfället valda sittfunktionen visas i displayen på kontrollpanelen (se sida 41 ff.) och på ledsagarstyrningen med följande lysdioder:

Indikation Information
	Elektrisk ryggvinkeljustering
	Elektrisk sittvinkling
	Elektrisk sitslyft
	Kopplad elektrisk sitslyft (ryggstöd och sittvinkling)

Växla mellan de olika sittfunktionerna genom att röra joysticken åt höger. Genom att joysticken rörs framåt eller bakåt kan motsvarande funktion aktiveras eller inaktiveras (se sida 41 ff.). Vid fel blinkar motsvarande LED (se sida 88).

Joystick

Joysticken används för att köra. Ju längre den flyttas från sin mittposition, desto snabbare kommer elrullstolen att röra sig i denna riktning.

Om du med hjälp av knappen [Mode] växlar till sittfunktionen används joysticken för att välja och använda funktionen (se sida 41 ff.).

6.11.3 Knappmodul

Okontrollerad körning

Fall, tippning, kollision med personer eller föremål i omgivningen

► Var god beakta, att användaren inte är tillåten att utföra några förändringar på knappmodulen. Programmeringen av knappmodulen utförs uteslutande av behörig personal från hjälpmedelscentral alternativt Otto Bock.

Rullstolar med enAble50-styrning kan som tillval utrustas med en knappmodul.

Knappmodulen ger möjlighet till direkt val av elektriska sittfunktioner under normal drift.

Styrbara funktioner

Beroende på programmering och rullstolens utförande kan upp till fem elektriska sittfunktioner (se bild 36, pos. 1) styras under normal körning:

Indikation	Information
	Elektrisk sitslyft
	Elektrisk sittvinkling
	Elektrisk ryggvinkeljustering
	Elektriskt fotstöd vänster
	Elektriskt fotstöd höger
	Elektriska fotstöd, kopplade
	Ytterligare specialfunktioner (kombinationer) S1–S5

Knappfunktioner

• Knappen [Mode] (se bild 36, pos. 2) används växling till enskilda funktioner (1-2-3-4-5-1-2-...).
• Den blåa LED (se bild 36, pos. 3) indikerar vilken elektrisk funktion som är vald.
• Med knapparna [funktionsurval uppåt]/[funktionsurval nedåt] (se bild 36, pos. 4) utförs respektive funktion (funktion upp/ned).

INFORMATION

Knapparnas funktion [funktionsurval uppåt/nedåt] låter sig ställas in efter brukarens önskemål (knapp [funktionsurval uppåt] = funktion upp eller funktion ned beroende på programmering).

Dessutom finns anslutning för 3 fritt positioneringsbara Piko-knappar på knappmodulen, till förfogande (se sida 65). Dessa Piko-knappar ersätter funktionen av knappen [Mode] och knapparna [funktionsurval uppåt]/[funktionsurval nedåt] (se bild 36, pos. 2/4). På baksidan av knappmodulen visar symboler den motsvarande funktionen.

1 Elektriska funktioner att styra
2 Knapp [Mode]
3 Vald funktion (LED-indikation)
4 Knappar [funktionsurval uppåt/nedåt] (var god beakta informationsrutan)
5 Jackkontakt för anslutning av Piko-knappar

6.11.4 Specialstyrning

Ottobock ger möjlighet att ansluta en specialstyrning med o- lika inmatningsmoduler till elrullstolen, till exempel:

• mini/midi-joystickstyrning
• blås-sug-styrning
• hakstyrning
• brickstyrning
• buddy- och piko-knappar

En LCD-bildskärm krävs för att en specialstyrning ska kunna användas och programmeras.

Exakta angivelser om vilka specialstyrningar som finns och hur de används finns i bruksanvisningen

"Specialstyrningar", artikelnummer 647G636=*.

Bild 37 Exempel på specialstyrning: Hakstyrning

6.11.5 Adapterkabel för Piko-knapp

INFORMATION

För ytterligare information om brukaranpassning av denna funktion: se insidan av omslagets framsida.

Rullstolar med enAble50-styrning kan som tillval utrustas med en 2-vägs adapterkabel.

• Den anslutna Piko-knappen kan användas för att styra e-lektriska sittfunktioner och för andra funktioner (se insi-dan av omslagets framsida). Alternativen lades fast vid beställningen av rullstolen.
• Omkopplaren för Piko-knappar har en så kallad växlingsfunktion. När knappen trycks in utförs funktionen så länge knappen hålls nedtryckt. När knappen trycks in i-gen utförs funktionen åt motsatt håll eller på motsatt sätt.
• Om t.ex. funktionen för den elektriska ryggvinkeljusteringen aktiveras åker ryggstödet vid den första aktiveringen bakåt så länge knappen hålls nedtryckt. Vid förnyad aktivering åker ryggstödet framåt igen så länge knappen hålls nedtryckt.

6.11.6 Extern kilometerräknare

Rullstolen kan utrustas med en extern kilometerräknare.

Denna fästes på kontrollpanelens skyddsbygel.

Närmare information angående handhavandet finns att läsa i den bifogade bruksanvisningen från tillverkaren.

Bild 38 Extern kilometerräknare

6.12 Ytterligare tillval

6.12.1 kontrollpanelhållare

Kontrollpanelhållare som kan svängas åt sidan

Tillverkaren erbjuder möjligheten att utrusta elrullstolen med en avtagbar kontrollpanel på en kontrollpanelhållare som kan svängas åt sidan. Denna konfiguration gör det möjligt att köra rullstolen under en bordskant eller att komma närmare ett föremål.

Kontrollpanelhållaren kan vridas fram till armstödet.

1) Tryck kontrollpanelhållaren åt sidan.

→ Vridelementet är upplåst.

Användning

2) Sväng kontrollpanelhållaren åt sidan. INFORMATION: När det vrids tillbaka till ursprungspositionen hakar vridelementet i igen.

Bild 39 Kontrollpanelhållare som kan svängas åt sidan med avtagbar kontrollpanel

Höjdjusterbar kontrollpanelhållare

Rullstolen kan utrustas med en speciell kontrollpanelhållare som ger möjlighet att justera kontrollpanelens höjd.

1) Lossa infästningsskruvarna.
2) Flytta kontrollpanelhällaren i höjdled.
3) Dra åt infästningsskruven.

Bild 40 Höjdjusterbar kontrollpanelhållare

6.12.2 Belysning

Elrullstolen kan utrustas med en belysningssats.

Varningsblinklamporna, blinklamporna till vänster och höger liksom ljuset styrs via kontrollpanelen.

Belysningssatsen består av 2 LED-baklampor med integre-rade blinklampor och 2 framlampor som vardera består av en LED-framlampa och en blinklampa.

Framlamporna är fästa på självkontakterande sidoskydd (se bild 41, vänster). När sidoskydden sätts in i sidoskyddshållarna sluts kontakterna och el kan ledas vidare (se bild 41, höger).

Byte av trasiga lampor: Byte av en defekt belysning.

Otilräcklig stabilisering av den sittande personen

Att falla ut ur rullstolen

- Använd alltid fästbältet/höftbältet vid körning på allmän väg.

OBSERVERA

Tryckställen, åtsnörningar

▶ Beakta att bälteslåset befinner sig mitt på kroppen.

▶ Beakta att bälteslåset inte sitter åt för hårt mot kroppen.
- Avlägsna inklämda föremål eller klädsel.

Höftbältet fungerar som ytterligare stabilisering och förhindrar att brukaren glider ur sitsen.

Att anlägga höftbältet

Brukaren sitter i upprätt position eller ligger i elrullstolen.
1) De 2 låshalvorna sticks i varandra, tills bälteslåset låser fast med ett klickljud.
2) Genomför ett dragprov.

→ Bältet är anlagt.

Att öppna höftbältet

▶ Tryck ned den röda upplåsningsknappen.
→ Bälteslåset är öppnat och bältet kan tas av.

Inställning av bälteslängden

Bälteslängden kan ställas in på båda sidorna. Överflödig längd fångas upp av plastspännet.

Brukaren sitter i upprätt position eller ligger i elrullstolen.
1) Stäng bältet.
2) De två läshalvorna positioneras mitt på kroppen.
3) Låstungorna resp. spännet ställs upp i rät vinkel (se bild 43, pos. 1).
4) De 2 låshalvorna flyttas i önskad position.
5) Släpp bältesspännet eller lästungan.
→ Bälteslängden är inställd.

Bild 43 Inställning av höftbältet

1 Bältesspännet

4-punksbälte/bröstbälte

OBSERVERA

Otilräcklig stabilisering av den sittande personen

Att falla ut ur rullstolen

Som ytterligare stabilisering ska 4-punktsbältet eller bröstbältet anläggas under körnig på allmän väg.
Använd under inga omständigheter bältessystemet som del av ett lässystem vid transport i ett handikappseller färdtjänstfordon.

OBSERVERA

Felaktig anläggning av 4-punktsbältet

Tryckställen, åtsnörningar

Var uppmärksam på att den nedre remmen inte sitter för hårt placerad mellan höftbälte och lår.
▶ Beakta att bältesläset befinner sig mitt på kroppen.
Var uppmärksam på att axelremmarna sitter lika på båda sidorna och inte ligger an för hårt mot bröstkorgen.
Avlägsna inklämda föremål eller klädsel.

Elrullstolen kan utrustas med ett 4-punktsbälte eller bröstbälte.

Med 4-punktsbältet- eller bröstbältet består möjligheten att fixera brukaren i rullstolen.

Att anlägga 4-punktsbältet/bröstbältet

Brukaren sitter i upprätt position eller ligger i elrullstolen.
1) Alla bältesläsdelarna sticks ihop, tills bältesläset läser fast med ett klickljud.
2) Genomför ett dragprov.
→ Bältet är anlagt.

Inställning av bälteslängden

Brukaren sitter i upprätt position eller ligger i elrullstolen.

1) Stäng bältet.

2) För att förlänga: spännet för längdjusteringen vrids 90° och dras.
3) Vrid tillbaka spännet till utgångspositionen igen när den önskade bälteslängden uppnätts.
4) Till kortning: drag i den överhängande bältesänden.
→ Bälteslängden är inställd.

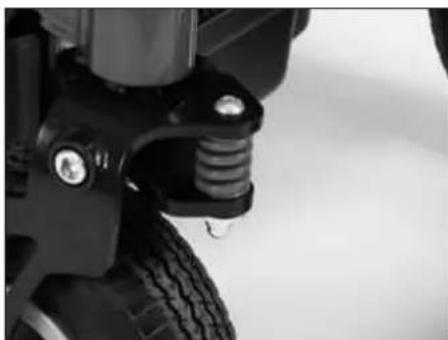

6.12.4 Fjädring (länkhjul/drivhjul)

Rullstolen kan utrustas med ett fjädringssystem.

Ett fjäder- och dämpningselement vardera på de båda länk-hjulen ökar körkomforten framförallt vid körning på ojämna underlag och sörjer för en bättre kontakt med underlaget.

Genom en användning av fjädring på drivhjulen förbättras också dämpningsverkan ytterligare.

6.12.5 Låsning av länkhjulen

Rullstolen kan utrustas med en färdriktningsspärr.

Denna är avsedd för att läsa länkhjulen i körningen rakt framåt så att en kurvtagning inte längre är möjlig. Med den exakta körningen av rullstolen rakt framåt blir körning i ramper eller användningen av hissar säkrare.

Att låsa länkhjulens styrlåsning

Fällspaken på framramen trycks något åt sidan, tills den hoppar ut ur sin mittposition.
→ Bulten på undersidan av framramen kör ut och läser fast i framgaffeln, så snart rullstolens position för körning rakt framåt uppnåtts (se bild 46, vänster)
→ Länkhjulen är lästa. Rullstolen kör endast rakt framåt eller rakt bakåt.

Upplåsning av länkhjulens styrlåsning

▶ Vrid fällspaken till sin mittposition, tills spaken läser fast.
→ Spaken står i upplåst position (se bild 46, höger).
→ Länkhjulen är upplåsta och kan vridas fritt igen.

Bild 46 Färdriktningsspärr, låst och upplåst

6.12.6 Stötfångare bak

Rullstolen kan utrustas med en stötfångare. Stötfångaren ökar skyddet för brukaren vid en kollision.

Bild 47 Stötfångare bak

6.12.7 Översikt över ytterligare tillval

INFORMATION

Dessa och ytterligare tillval finner du i utprovningsprotokollet och i tillbehörskatalogen.

Rullstolen kan utrustas med ytterligare tillval.

• Kantklättrare: för att övervinna kanter och trappsteg med en maximal höjd av 100 mm
• Punkteringssäkra däck: massiva gummidäck
• Sittskalsfäste: Fäste för sittskal; kontrollpanels hållare för sittskal också tillgängliga

• Armstödstillbehör: specialadapter för armstöden från vår tillbehörskatalog

• Joysticktillbehör: Tetragaffel, STICK S80, Softball, Golfball, flexibel styrknoppshylsa

• Skyddsbygel kontrollpanel: metallbygel till skydd mot stötar
  • Käpphållare
• Backspegel fastsättbar
  • Bord
  • Monteringsbar bordsplatta
• Tillbehörslåda, ryggsäck, mobilväska

6.13 Demontering/Transport

6.13.1 Säkerhetsanvisningar

WARNING

Fall, tippning, skador på elektrorullstolen

Använd endast tillräckligt dimensionerade lyftdon för lyftet (mer om vikten på rullstolen se kapitel "Tekniska uppgifter").
Värdarpersonen/medhjälparen får endast fatta tag i rullstolens fast monterade delar. Fotplattor eller armstöd får inte användas som lyftpunkter.

WARNING

Felaktig transport i flygplan

Brännskada, explosion eller skada på batteriet om inte transportföreskrifterna följs

I flygplan ska elrullstolen transporteras i enlighet med IATA:s (International Air Transport Association) bestämmelser. Då är det viktigt att alltid ta bort säkringen och att skydda batterianslutningarna mot kortslutning innan du checkar in elrullstolen som bagage.
Var god beakta att framför allt batterier som inte är läckagesäkra samt batterier som inte får transporteras upprätt måste tas ut och förpackas så att de är skyddade mot läckage och kortslutning.
Närmare information finner du under www.iata.org. Tillverkaren rekommenderar att man före varje flygtillfälle tar kontakt med flygbolaget för att informera sig om vilka särskilda transportbestämmelser som gäller.

OBSERVERA

Otilräcklig låsning vid transport

Klämmrisk och slag mot kroppsdelar

• Vid transport i fordon, hissar eller lyftramper ska elektroniken på rullstolen vara avstängd och bromsen låst.
  Säkra rullstolen i enlighet med föreskrifterna för det använda transporthjälpmedlet.

Vid en transport av elrullstolen i ett annat fordon är det viktigt att säkra med tillräckliga spännremmar. Spännremmarna får endast fästas i de avsedda öglorna och låspunkterna.

1) Fäll upp fotstöden.
2) Ta loss sidoskydden.
3) Fäll ryggstödet framåt och lägg det över sittytan.

Bild 48 Rullstol med minskat transportmått

Fälla ryggstödet utan ryggvinkeljustering

1) Dra i ryggstödets upplåsningsrem.
2) Ta loss sidoskydden.
3) Dra uppläsningsremmen bakät.

4) Ryggstödet fälls framåt med handens hjälp och får ligga över sittytan.

Fälla ryggstödet med ryggvinkeljustering

1) Ta loss sidoskydden.
2) Tryck spaken (se bild 50, pos. 2) på baksidan av ryggstödet uppåt. Lås upp tvärbulten (se bild 50, pos. 1) på den nedre änden av justeringsdrevet.
3) Ta loss tvärbulten ur fästet.
4) Fäll ryggstödet framåt och lägg det över sittytan.

1 Tvärbult 2 Låsning med spak

6.13.3 Att minska förpackningsmättet – Recaro®-sits

För att ta demontera/montera Recaro®-sitsen från/till chassit liksom att fälla ryggstödet: se sida 51.

6.13.4 Att göra elrullstolen klar för transport

1) Placera elrullstolen på sin transportplats.
2) Stäng av styrningen.

Användning

3) Lås bromsen.
4) Fäst elrullstolen med hjälp av transportmedlets transportöglor.

Bild 51 Transportöglor fram (vänster) och bak (höger)

6.14 Användning i handikapps- eller färdtjänstfordon

Användning som sits i handikapps- eller färdtjänstfordon

Att falla ut ur elrullstolen, svåra skador vid olyckor

Använd alltid i första hand de säten och säkerhetsbälten som finns i handikapps- eller färdtjänstfordonet. Endast på så sätt är passagerarna optimalt skyddade vid en olycka.
Det är endast tillåtet att transportera en person i taget i elrullstolen.
När elrullstolen används i handikapps- eller färdtjänstfordon ska sittytan alltid befinna sig i det nedersta läget och ryggstödet i lodrät vinkel.

WARNING

Förbjuden användning av bältessystemet som lässystem i handikapps- eller färdtjänstfordon

Att falla ut ur rullstolen, svåra skador vid olyckor

Använd under inga omständigheter bältessystemet som del av ett låssystem vid transport i ett handikapps- eller färdtjänstfordon.
Var god beakta, att bältessystemet endast är avsett att vara en ytterligare stabilisering av den sittande personen i rullstolen.

6.14.2 Tillåten användning

Med lämpliga lässystem kan rullstolen med vissa begränsningar användas som transportsits i handikapps- eller färdtjänstfordon. De från tillverkaren erbjudna säkringselementen, t.ex. höftbältet, fungerar då endast som ytterligare stabilisering av den person som sitter i rullstolen.

Mer information om detta finns i broschyren för användning av Ottobocks produkter i handikapp- och färdtjänstfordon, beställningsnummer 646D158.

6.14.3 Begränsningar i användningen

WARNING

Otillåten användning som sits i handikapps- eller färdtjänstfordon

Allvarliga skador till följd av användning med otillåtna tillbehörskombinationer

Elrullstolen kan inte transporteras i handikapps- eller färdtjänstfordon som sits med alla utrustnings- och tillbehörskombinationer. Beakta nedanstående begränsningar.

Om följande tillval används får produkten inte användas handikapp- eller färdtjänstfordon:

• Användning med mekanisk eller elektrisk sittvinkling 20°
• Användning med Recaro® n-Joy, Recaro® n-Joy-Plus eller modulärt Recaro®-sittsystem
• Användning i kombinationer:

- Stor standardsits med sitthöjd 45 cm

- Stor Contour-sits med sitthöjd 52 cm

6.14.4 Nödvändiga tillbehör

För att använda elrullstolen som transportsits i ett handikapps- eller färdtjänstfordon är en fordontransportsats nödvändigt. Närmare information om detta kan hämtas från den den behöriga personalen på hjälpmedelcentralen som anpassat rullstolen åt dig.

Transportvikten för personen som ska transporteras i handikapps- eller färdtjänstfordon är begränsad till maximalt 100 kg.

6.14.5 Användning

Sörj för tillräcklig fastsättning med spännremmar under transport i handikapps- eller färdtjänstfordon. Mer information om detta finns i broschyren för användning av Ottobocks produkter i handikapp- och färdtjänstfordon, beställningsnummer 646D158.

På ramen finns bältesöglor avsedda för remmar (se kapitlet "Nödvändiga tillbehör").

Stäng av styrningen på elrullstolen och dra åt bromsen innan den transporteras.

6.15 Skötsel

Skador på produkten, framför allt elektroniken

Du ska alltid undvika direkt vattenkontakt med elektronik, motor och batterier.
Rengör aldrig produkten med en vattenstråle eller högtryckstvätt.

▶ Till rengöringen av rullstolen ska du använda en trasa eller en svamp.
Använd inga aggressiva rengörings- och lösningsmedel, för att undvika korrosion.
- Kontrollera köregenskaperna efter rengöringen av produkten.

INFORMATION

Kolvstängerna behöver inte smörjas in. De är underhålls fria.

6.15.2 Rengöring

Rullstolen måste rengöras med regelbundna mellanrum, be- roende på användning- och nedsmutsningsgrad:

• Komponenterna kontrollpanel, batteriladdare, armstöd och skydd rengörs med en fuktad duk och ett milt rengöringsmedel.
• Sits- och ryggöverdraget liksom sittdynor rengörs med en torr borste.
• Hjulen och ramen rengörs med en fuktad plastborste.

6.15.3 Desinfektion

▶ Torka av alla delar på produkten med en fuktig trasa och desinfektionsmedel.

Viktiga anvisningar beträffande desinfektionen

• Till desinfektionen ska du använda vattenbaserade medel. Därvid ska de användaranvisningar som anges av tillverkaren följas.
• Innan en desinfektion genomförs ska sitt- och ryggöverdraget, sittdynan, kontrollpanelen och armstöden rengöras.

7 Underhåll/reparation

Felaktiga underhålls-, reparations- eller justeringsarbeten

Skador på brukaren och produkten genom icke beaktande av underhållsintervaller

▶ Underhållet av rullstolen får endast utföras av fackpersonal som undervisats genom tillverkaren. Låt rullstolen kontrolleras och underhållas 1 x per år med avseende på körduglighet och körsäkerhet.
Vid ett ofta förekommande användarbyte (växande barn och ungdomar) eller för brukare med en förändrande sjukdomsbild, ska rullstolen kontrolleras och ställas in och underhållas 1 x per halvår.

▶ Reparationer och inställningar på bromsen får uteslutande göras av personal som utbildats av tillverkaren. En felaktig inställning kan leda till en förlust av bromsverkan.

OBS!

• Kontrollera minst 1 gång per månad att sitsjusteringsfunktionerna inte har några synliga skador samt att skruvförbanden sitter fast ordentligt.
  Se till att det finns tillräckligt lufttryck i däcken. Det korrekta lufttrycket står tryckt på däcksidan och i kapitlet "Tekniska uppgifter".

7.2 Underhåll

För komponenterna ska följande punkter i nedanstående underhällstabell uppmärksammas särskilt:

• Komponenternas funktion
• Rätt inställning av komponenterna
• Skador, deformeringar
• Skruvförbanden sitter fast ordentligt

7.2.1 Underhållsintervaller

De åtgärder som beskrivs nedan ska utföras inom de angivna tidsintervallerna av brukaren själv eller ledsagaren:

Komponent Åtgård	Före varje	körning	varje vecka varje må- nad
Drivhjul	Kontrollera att alla hjul sitter fast ordentligt X
	Kontrollera att centralmuttern på drivaxeln sitter fast ordent- ligt		X
	Kontrollera att hjulen roterar fritt och utan sidospel X
	Kontrollera körning med elrullstolen rakt fram X
Länkhjul	Kontroll avseende glapp i infästningen X
	Kontrollera att hjulen roterar fritt och utan sidospel X
	Kontrollera att fästmuttrarna sitter fast ordentligt X
	Kontrollera att fästskruvarna sitter fast ordentligt XSitsinfästning
	Recaro*-sits: Kontrollera att sitslåsningen låser fast ordentligt X
	Kontrollera att inställningsstegen fungerar, kontrollera säker låsning		XFotstöd
	Kontrollera om fotplattorna uppvisar skador X
Fotstöd, mekaniskt uppfällbart	Kontrollera att inställningsstegen fungerar, kontrollera säker låsning		X
	Kontrollera om fotplattorna uppvisar skador X
	Gör en visuell kontroll av kolvstången avseende repor och ol- jeförlust		X
Klädsel/bälten Kontrol- lera att klädseln är felfri X
Komponent Åtgård	Före varje	körning	varje vecka varje månad
	Kontrollera om det förekommer slitage på fastsättningsbältena
	Kontrollera att bälteslåset fungerar korrekt X
Däck	Kontrollera lufttryck (se däcksidan) X
	Kontrollera om profildjupet är tillräckligt (min. 1 mm) X
	Kontrollera om det finns skador X
Batterier Kontrollera	addningsnivån på batterierna X
	Kontrollera om det finns yttre skador XBelysning
	Testa funktion X
Elektronik	Kontrollera att styrningen fungerar felfritt (vid LED-felmedde-landen, kontakta fackpersonalen)	X
	Kontrollera att laddaren fungerar felfritt (vid LED-felmedde-landen, kontakta fackpersonalen)		X
	Kontrollera kontakter X
	Vid upplåst broms: Kontrollera om LED-indikationen på kon-trollpanelen blinkar	XBroms
	Vid läst broms: Kontrollera bromsfunktionen genom att försö-ka skjuta rullstolen
ringar	Gör en visuell kontroll av alla rörliga delar och kabeldrag-ningen avseende skador
	Kontrollera att skruvförbanden sitter fast ordentligt
	Kontrollera att fästskruvarna sitter fast ordentligt

Underhåll/reparation

Komponent Åtgärd	Före varje	körning	varje vecka varje må- nad
stöd	Kontrollera att skruvförbanden mellan armstödet och kon- trollpanelen sitter fast ordentligt	XSidos	kydd och arm-
	Kontrollera om armstöden har skador X
Gasterycksfjäder el- ler aktuator	Gör en visuell kontroll av kolvstången avseende repor och ol- jeförlust

7.3 Reparation

7.3.1 Att byta ut en defekt säkring

INFORMATION

Byt bara till säkringar av samma typ. Kontrollera värdet som anges på säkringarna.

Smältsäkringen (för värden, se kapitlet "Tekniska uppgifter" > tabellen "Elektriskt system") sitter i ett batterifack.

Öppna batterifacket

Styrningen är avstängd.

1) Dra upplåsningsbulten uppåt.
2) Batterifacket rullas ut bakåt genom lätt drag.

Bild 52 Dra i upplåsningsbulten

Ta loss säkringen

1) Öppna locket till säkringshållaren (se bild 53, pos. 1).
2) Dra säkringen ur fjäderkontakten (se bild 53, pos. 2).

Sätta in säkringen

1) Ta loss säkringen ur skyddshöljet.
2) Öppna locket på säkringshållaren.
3) Stick in säkringen mitt i fjäderkontakten.
4) Stäng locket på säkringshållaren tills locket hakas fast.

Bild 53 Säkring i säkringsskyddet

1 Lock öppet
2 Säkring instucken
3 Säkringshållare

Stäng batterifacket (hos fjädrade modeller)

1) Skjut in batterifacket under sitsen tills upplåsningsbulten låser fast.
2) Kontrollera att batterifacket har hakat fast genom att ryc-ka i det.

7.3.2 Byte av en defekt belysning

OBS!

Inträngande av fukt

Skada på belysningen

• Vid monteringen ska du beakta korrekt fäste av glaset på skyddet.
  ▶ Beakta att skruvförbindelserna är ordentligt åtdragna.

INFORMATION

Lampskyddet och lamporna kan beställas hos hjälpmedelcentralen.

Frambelysningen skyddas från skador med en gummiupp-hängning.

1 Utskärning (sätt in skruvmejseln här)
2 LED-frambelysning

Byta lampan i framblinkern

Ta loss säkringen (se föregäende kapitel).

1) Sätt in en smal skruvmejsel i blinkerskyddets utskärning och tippa glaset nedåt (se bild 54, pos. 1).
2) Avlägsna glaset.
3) Den defekta lampan dras ut genom en lätt vridning ur låsningen på lampfästet.
4) Fatta tag om den nya lampan med en trasa. Sätt in lampan och lås den.
5) Sätt fast blinkersglaset igen, låt haka fast och tryck fast.

LED-frambelysningen (se bild 54, pos. 2) är underhållsfri. Om reparation krävs får du hjälp av fackpersonalen som anpassade rullstolen.

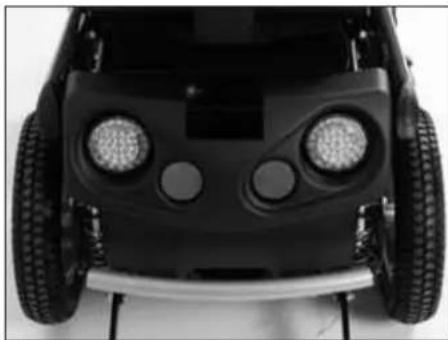

Byta LED-bakljus (inklusive bakblinker)

LED-bakbelysningen (D2_72247.JPG) är underhållsfri. Om reparation krävs får du hjälp av fackpersonalen som anpassade rullstolen.

7.3.3 Byte av batteriet

Batterierna får endast bytas ut av den behöriga personalen på hjälpmedelcentralen.

7.4 Felsökning

OBSERVERA

Okontrollerad körning

Fall, tippning, kollision med personer eller föremål i omgivningen

Om det förekommer fel, defekter eller andra fel som skulle kunna leda till personskador, måste produkten genast tas ur drift.

Kontakta den behöriga hjälpmedelcentralen om det på grund av störningar vid drift av produkten uppstår o-kontrollerade rörelser.

INFORMATION

Vid kommunikationsproblem genomför bussystemet ett nödstopp och undviker på så vis okontrollerade funktioner.

Var god beakta, att du efter varje nödstopp måste slå på elektroniken på rullstolen igen.
Lås upp bromsarna för att aktivera skjutfunktionen, om rullstolen efter förnyad igångsättning fortfarande inte är körklar.
▶ Uppsök därefter hjälpmedelcentralen.

Fel indikeras via LCD-indikeringen "Batterikapacitet" på kontrollpanelen, via LCD-bildskärmen (om tillgänglig) eller ledsagarstyrningen (om tillgänglig). De enskilda indikationerna med tillhörande felkälla liksom de möjliga orsakerna och åtgärder beskrivs i de efterföljande tabellerna.

Om uppträdande störningar inte fullständigt kan lösas genom de beskrivna åtgärderna, ska du kontakta hjälpmedelcentralen. Hjälpmedelcentralen har möjligheten att utläsa en exakt felkod med hjälp av en handprogrammeringsenhet och därmed genomföra en målinriktad systemanalys.

Styrningen lagrar alla uppträdande fel i en logg. Hjälpmedelcentralen hämtar denna information t ex. vid en grundgenomgång av rullstolen. Genom de lagrade uppgifterna härle-

der hjälpmedelcentralen vidare service- och underhållsintervaller.

En varning hänvisar till en status eller en felfunktion av en eller flera av Rullstolens komponenter. Komponenter utan fel inskränks inte i sin funktion.

Föreligger t ex. ett fel i förbindelsen mellan elektroniken och sitsmotorn, kommer detta fel endast att visas vid styrningen av motorn. Körfunktionen begränsas härigenom inte.

Fel

Ett fel påverkar en eller flera funktioner av Rullstolen. Rullstolen återfår inte sin fullständiga driftförmåga förrän felet hävts.

7.4.2 Felöversikt rullstolsstyrning

Indikation display	Indikation på LCD-bild-skärm	Fel/varning Orsak Möjliga åtgärder
		Temperaturvarning manöverpanel	Överhettning genom stark belastning	Nedkylningsfas
		Temperaturvarning motor	Överhettning genom stark belastning	Nedkylningsfas
		Joystickvarning Joystick	ej i nollposition vid igångslagning	Flytta joysticken till nollposition innan igångslagning
		Felaktig handenhet Joystick defekt Kontakta hjälpm	medelcentralen

Underhåll/reparation

Indikation display	Indikation på LCD-bild-skärm	Fel/varning Orsak Möjliga åtgärder
		Felaktig manöverpanel	Manöverpanel defekt Kontrollera alla förbindelser Kontakta hjälpmedelcentralen
		Kommunikationsfel (blinkar omväxlande)	Förbindelse mellan handenhet och manöverpanel defekt; Kablar, programvara eller maskinvara defekt
		Batteriunderspänning	Djupurladdning batteri Batterikabel störd/felaktig förbindelse till batteriet
		Batteriöverspänning Spänning för hög (efter avslutad uppladdning och körning i nedförslut)	Fortsätt körningen i långsamt tempo
		Fel i motorn för ryggjustering	Kablar eller stickkontakter felaktiga Aktuator defekt

Indikation display	Indikation på LCD-bild-skärm	Fel/varning Orsak Möjliga åtgärder
		Fel på sittvinklings-motorn	Kablar eller stickkontakter felaktigaAktuator defekt	Kontrollera kablar/stickkontakter Kontakta hjälpmedelcentralen
		Fel på motorn för sitslyft	Kablar eller stickkontakter felaktigaAktuator defekt	Kontrollera kablar/stickkontakter Kontakta hjälpmedelcentralen
		Fel på motorn för e-lektriska fotstöd	Kablar eller stickkontakter felaktigaAktuator defekt	Kontrollera kablar/stickkontakter Kontakta hjälpmedelcentralen
		Drivmotorfel Kablar eller stickkontakter felaktigaDrivmotorfel		Kontrollera kablar/stickkontakter Kontakta hjälpmedelcentralen
		Bromsfel Bromsupplåsning öppenBroms defekt		Lås bromsupplåsningen Kontakta hjälpmedelcentralen
		Nödstopp Allvarligt fel kontrollpanel/manöverenhet och/eller drivmotorn		Kontrollera kablar/stickkontakter Kontakta hjälpmedelcentralen

7.4.3 Felöversikt värdarstyrning

Batteri LED

LED Fel/varning Orsak Möjliga åtgärder
Röd – blinkar Batteriunderspänning Djupurladdning batteri Ladda snarast möjligt
Grön – blinkar Batteriöverspärning Spänning för hög (efter avslutad uppladdning och körning i nedförslut)	Fortsätt körningen i långsamt tempo

Mode-LED

LED Fel/varning Orsak Möjl	ga åtgärder
Röd – blinkar	Olika fel på produkten	Mer information om felet visas på kontrollpanelens LCD-display (Felöversikt rullstolsstyrning f.).

Sittfunktions-LEDs

LED Fel/varning Orsak Möjl	ga åtgärder
LED för ryggstödet – blinkar	Fel i motor för ryggjustering	Kablar eller stickkontakt fel-aktigaAktuator defekt	Kontrollera kablar/stickkon-takterKontakta hjälpmedelcentralen
LED Fel/varning Orsak Möjliga åtgärder
LED för sittyta – blinkar Fel på	sittvinklingsmotorn Kablar eller	stickkontakt fel-aktigaAktuator defekt	Kontrollera kablar/stickkon-takterKontakta hjälpmedelcentralen
2 LED under sittytan – blinkar	Fel på motorn för sitslyft Kablar	eller stickkontakt fel-aktigaAktuator defekt	Kontrollera kablar/stickkon-takterKontakta hjälpmedelcentralen
LED för ryggstöd/sittyta – blinkar	Temperaturvarning elektrisk sitsfunktion	Överhettning genom stark belastning	Nedkylningsfas

8 Avfallshantering

Nedsmutsning av miljön till följd av felaktig avfallshantering

Vid hanteringen av batterier ska du beakta de på batteriet tryckta anvisningarna från batteritillverkaren.
- Var god beakta att batterierna inte får slängas i hus-hålls-soporna.

8.2 Tips angående avfallshantering

Om elrullstolen inte längre används, måste den avfallshanterasi enlighet med landes specifika miljöbestämmelser. Elrullstolen är i regel landstingetsegendom och återgår därför till respektive Hjälpmedelscentral efter användning.

Defekta batterier tas tillbaka av hjälpmedelcentralen i utbyte mot nya batterier.

Vid en avfallshantering ska alla produktens komponenter avfallshanteras i enlighet med respektive lands specifikt gällande miljöskyddsbestämmelser.

9 Rättsliga anvisningar

9.1 Användningstid

Baserat på marknaden och den tekniska utvecklingen har tillverkaren beräknat användningen av denna produkt till

5 år, förutsatt att användningen varit ändamålsenlig och att instruktioner för service- och underhåll följts. Förvaringstiden hos hjälpmedelcentral eller betalare räknas inte.

Här är det viktigt att nämna att produkten med korrekt skötsel och underhåll mycket väl kan vara pålitlig långt utöver denna definierade tidsrymd.

Om användningstiden uppnåtts, ska användaren eller ansvarig assistent vända sig till den hjälpmedelcentral som anpassat produkten eller till tillverkaren (kontaktuppgifter finner du på www.ottobock.se).

9.2 Ansvar

Tillverkaren ansvarar endast när produktens användning motsvarar de föreskrivna anvisningarna och de fastställda ändamålen. Tillverkaren rekommenderar att produkten handhas ändamålsenligt och sköts i enlighet med anvisningen.

För skador som orsakats genom komponenter och reservdelar som ej prövats och godkänts av tillverkaren, ansvarar tillverkaren ej. Reparationer får endast utföras av den behöriga hjälpmedelcentralen eller av tillverkaren själv.

9.3 CE-överensstämmelse

Produkten uppfyller kraven för medicinska produkter i direktiv 93 / 42 / EWG. På grund av klassificeringskriterierna för medicinska produkter enligt riktlinjens bilaga IX, har produkten placerats i klass I. Konformitetsdeklarationen har därför skapats av tillverkaren som enskilt ansvar enligt appendix VII.

9.4 Garantikrav

Närmare information angående garantikraven får du från den behöriga personalen, som anpassat produkten åt dig på hjälpmedelscentralen, eller tillverkarens kundtjänst (kontakt-uppgifter finner du på www.ottobock.se).

9.5 Varumärken

Alla beteckningar som förekommer i den medföljande dokumentationen omfattas av gällande varumärkeslagstiftning och rättigheterna för respektive ägare.

Alla varumärken, varunamn eller företagsnamn kan vara registrerade och tillhör respektive ägare.

Även varumärken som inte explicit markerats som registrerade i den medföljande kan omfattas av rättigheter hos en tredje part.

10 Bilaga

10.1 Tekniska uppgifter

Allmän information
Tillämpningsklass (enligt DIN EN 12184) Klass	B
Mått och vikt Standardsits Contour-sits Recaro			*-sits*
Sittdjup 340–500 mm 360–480 mm 380–560 mm
Sittbredd 340–560 mm 380–560 mm ---
Sitthöjd 450 mm; 500 mm;	550 mm	ca 520 mm; ca 570 mm
Underbenslängd 250–540 mm 280–540 mm

* Uppgift för sitsversion Recaro® n-joy Plus

Mått och vikt
Armstödshöjd (teleskoperbart armstöd) 225–350 mm; Standardsits Junior: 205–275 mm
Armstödslängd (standard) 260 mm
Ryggvinkel -9/1/11/21° eller 0/10/20/30°
Totalbredd 645 mm
Totalhöjd 1 030 mm
Total längd 1 080 mm
Tomvikt*	107 kg

Bilaga

Mått och vikt
Transportvikt* se tomvikt*, därav:	Sidoskydd: <1 kgFotstöd (standard): ca 1 kgFotstöd (mekaniskt uppfällbart): 1,8 kg
max. belastning (brukarvikt)** Basmodell: 140	kg (med tillval elektrisk sitthöjdsjustering 40 cm: 130 kg)Modell med förstärkt chassi: 180 kg (med tillval elektrisk sitthöjdsjustering 30 cm: 180 kg)Modell med tillval standardsits Junior: 100 kg
Vändradie 900 mm
Vändområde*** 1 550 mm
Däckstorlek länkhjul 9"-10"
Däckstorlek drivhjul 14"
Lufttryck se däcksida

* Viktangivelserna varierar beroende på tillval och variantval.
** Se beställningsformuläret för ytterligare begränsningar av maximal belastning
*** = Vändning 180° i 3 steg

Elektriskt system*
IP-skyddsklass (enligt DIN EN 60529) IPX4
Driftspänning 24 V
Batterier:
Gel (standard)	2 x 12 V; 63 Ah (C5)
AGM (tillval)	2 x 12 V; 63 Ah (C5)

Bilaga

Elektriskt system*
Belysning:LED-framljusFramblinkersLED-bakljus (inklusive bakblinkers)	24 V, underhållsfritt10 W, 24 V24 V, underhållsfritt
Smältsäkring 120 A
Batteriladdare För detaljer, se bruksanvisningen som medföljer batteriladdaren

* Produkten uppfyller kraven för ISO 7176-14.

Styrning
Modell	enAble50
Driftspänning	24 V DC
Max. utgångsström per motor	130 A

Kördata
Hastighet 6 km/h resp. 10 km/h (för exakt uppgift, se typskylten)
Maximal säker lutning Stigningsförmåga basmodell*: 9,5° (17 %) Tillåten stigningsförmåga med nedsänkt sitthöjdsjustering/sitsvinkling: max. 6° (10 %)
Övervinningsbara hinder 50 mm (med kantövervinningshjälp 100 mm)
Räckvidd (på plan mark)** ca 35 km
Bromssträcka (enligt DIN EN 12184:2009)*** vid 6 km/h: 1 000 mm (på vågrätt underlag); 2 000 mm (i lutning) vid 10 km/h: 2 100 mm (på vågrätt underlag); 4 200 mm (i lutning)
Drifttemperatur -25 °C till +50 °C
Transport- och förvaringstemperatur -40 °C till	+65 °C

* Stigningsförmågan i långa uppförslut kan vara betydligt mindre än den angivna stigningsförmågan.
** Den angivna räckvidden har beräknats utifrån definierade villkor i enlighet med ISO 7176-4. I praktiken kan räckvidden minska med upp till 50 %. Se kapitlet "Räckvidd" i bruksanvisningen för brukare.
*** Bromssträckan kan bli längre beroende på brukarvikt, inbyggda tillval och däckens tillständ liksom väderförhållanden och underlag.

Rostskydd
Rostskydd Sprutlackerad ram
