BRUKSANVISNING Q Heat 66 Canvac

CANVAC Q HEAT 63/66 Luftvärmepump

SE

GRATULERAR TILL DIN NYA

CANVAC Q HEAT LUFTVÄRMEPUMP!

SÄKERHETSFÖRESKRIFTER 3-4

SPECIFICATIONER 4

DELARNAS NAMN 5

DISPLAY & FUNKTIONSLAMPOR

UTOMHUSDEL 5

INOMHUSDEL 5

INBYGGDA FUNKTIONER 6

GARANTERADE TEMPERATUROMRÅDEN 6

FJÄRRKONTROLLEN 7

SÄTTA I NYA BATTERIER

TEKNISKA FAKTA 7

VALBARA FUNKTIONER 7

FJÄRRKONTROLLENS KNAPPAR 8

FJÄRRKONTROLLENS DISPLAY 9

AUTO/COOL/HEAT/FAN 10

JUSTERA LUFTFLÖDETS RIKTNING 11

SLEEP/FRESH 12

TURBO/SELF CLEAN 13

LED/FOLLOW ME 13

SILENCE (EXTRA TYST LÄGE) / FP (LÄGTEMPERATURFUNKTION) 14-15

Eftersom denna produkt innehåller delar som kan förorsaka skador vid felaktig hantering, skall du läsa"Säkerhetsföreskrifter" innan du tar produkten i bruk. Följ föreskrifterna noga.

Varningsmärken och deras betydelse:

NG: Felaktig hantering kan förorsaka allvarlig fara såsom dödsfall, allvarlig kroppsskada etc.

KTIGHET: Felaktig hantering kan, beroende på omständligheterna, förorsaka allvarlig skada.

Symbolerna som används i denna handbok och deras betydelse:

ut förbjudet

struktionerna noga

WARNING!

• Använd inte förlängningssladd eller anslut enheten till ett vägguttag. Detta kan orsaka överhettning, brand eller elektriska stötar.
- Utsätt inte kroppen för kallt, direkt luftdrag under längre tid.
- Stick inte in fingrar, pinnar eller andra föremäl i enheten
- Användaren får inte installera, flytta enheten, ändra eller reparera den. Kontakta alltid närmaste serviceställe.
• Dra aldrig i nätsladden.
- Placera inte enheten i ett våtutrymme såsom badrum eller tvättstuga.

• Vid onormala omständigheter (te.x. röklukt) stäng omedelbart av enheten och bryt strömmen. Kontakta Canvac.
• Bryt alltid strömmen till enheten innan du börjar rengöra enheten.
• Enheten måste installeras av en behörig servicefirma.
• Vid service kontakta alltid en behörig servicefirma.
• Enheten bör inte användas av personer (inkl. barn) som saknar vana och kunskaper eller förmåga att hantera produkten, om de inte övervakas av en ansvarig eller instrueras om hur enheten används.
• Barn bör hållas under uppsyn så de inte leker med enheten.

FÖRSIKTIGHET!

• Vidrör aldrig någon el- anslutning med väta eller fuktiga händer. Det kan orsaka en elektrisk stöt.
• Använd aldrig enheten till annat än vad den är tänkt för.
• Trampa inte på inomhusenheten.
  • Ställ inte något föremål ovanpå inomhusenheten.
• Utsätt aldrig människor,husdjur eller krukväxter för kallt, direkt luftdrag.
  • Använd inte insektsmedel eller antändbara gaser på enheten, detta kan förorsaka brand eller leda till att enheten deformeras.
• Placera aldrig brinnande föremål i närheten av enheten.
• Låt aldrig enheten stå på ett stativ som är skadat eller rostigt.
  • Installera aldrig enheten i närheten av lättantändliga gaser, det kan orsaka en brand eller explosion.

• Bryt strömmen till enheten om den inte kommer att användas under en längre period.
  • Stäng av enheten och bryt strömmen till enheten vid storm/åska etc. De elektriska delarna kan annars ta skada.
  • Var noga med att dräneringsslangen är korrekt ansluten annars läcker vatten ut med vattenskada som följd.
• Var noga med att kondensvattnet kan rinna ut obehindrat, annars kan vattenskada uppstå.
• El anslutningen till enheten skall vara jordad.
• För din egen säkerhet rekommenderar vi att sätta in en jordfelsbrytare

SPECIFICATIONER

Modell Aggregatets namn Q Heat	63 Q Heat 66
	Inomhusenhet modellnamn QHW-	SA09A QHW-SA12A
	Utomhusenhet modellnamn QHX-	SA09A QHX-SA12A
Dimensioner inomhusdel BxDxH (mm)	835x198x280 835x198x280
Dimensioner utomhusdel BxDxH (mm)	810x310x558 810x310x558
Köldmedietyp R410A R410A
Strömförsörjning		~ /N, 230 V, 50 Hz	~ /N, 230 V, 50 Hz

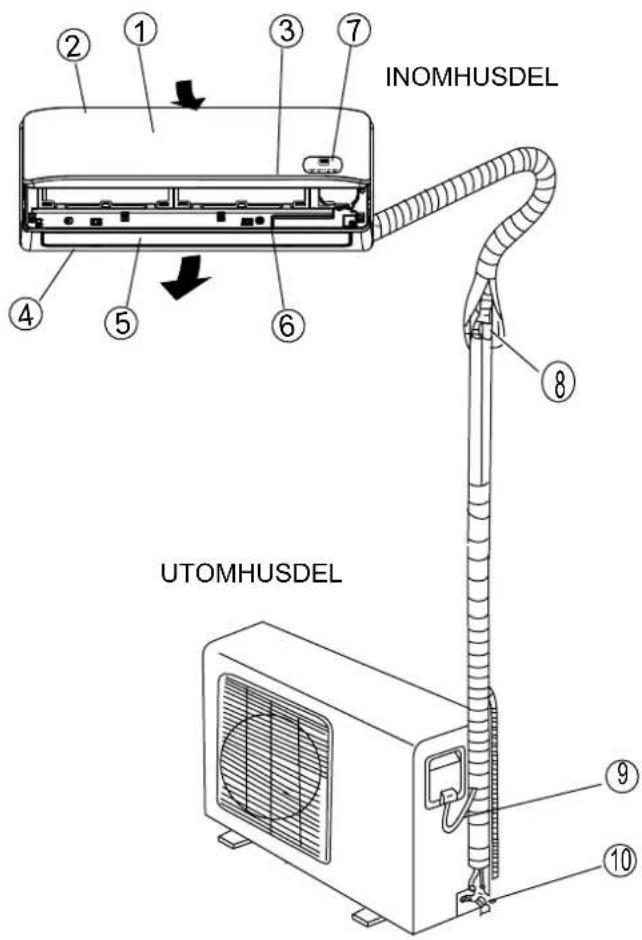

DELARNAS NAMN

INOMHUSDEL UTOMHUSDEL

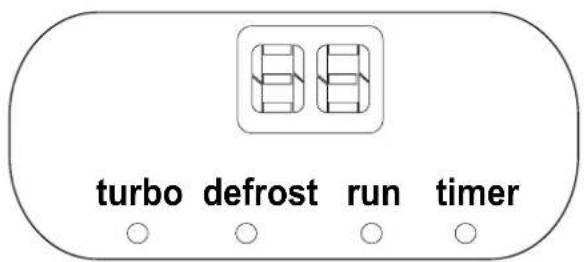

DISPLAY & FUNKTIONSLAMPOR

turbo defrost run timer

Inomhusdelen:

1. Frontpanel
2. Luftintag
3. Luftreningsfilter
4. Luftutblås
5. Horisontellt luftriktningspjäll
6. Vertikalt luftriktningspjäll
7. Informationsdisplay (LED)

Utomhusdelen:

Alla bilder i denna manual är endast till för att förklara, utseendet på inomhusenheterna kan variera.

Turbo- Visar när denna funktion är aktiverad.

Defrost- Lyser när enheten startar avfrostningen automatiskt eller när det varma luftflödet är igång på värmeläget.

Run- Lyser när enheten är igång.

Timer- Lyser när denna funktion är igång.

Temperaturindikatorn på frontpanelen

• Visar temperaturinställningen/funktion när enheten är igång.
• Visar ev felkod

INBYGGDA FUNKTIONER

Detektor vid läckage

- Displayen kommer att visa "EC" när utomshusdelen upptäcker ett läckage på köldmediekretsen.

Minnesfunktion för den horisontella luftriktaren

- Enheten minns rörelsen och vinkeln för det horisontella luftintaget. Om maxvinkeln överskrids kommer den återgå den till grundinställningen.

Självrengöring

- Funktionen startar efter att kylläget/avfuktningsläget (COOL/DRY) har stängts ner för att rengöra förångaren och hålla den fräsch tills nästa gång enheten startas. Detta genom att enheten kör ett automatiskt program som torkar ur innerdelen.

OBS! Denna funktion fungerar endast i Cool- och Dry-läget. Innan du aktiverar funktionen rekommenderas du att köra enheten i Cooling-läget i ca 30 minuter. När funktionen väl är aktiverad kommer alla timer-inställningar att försvinna. När funktionen är igång och du trycker på knappen självrengöring på fjärrkontrollen igen så stängs läget av automatiskt.

TURBO

- Turbo-funktionen gör att enheten när inställd temperatur på kortast möjliga tid. Om du är i Cooling-läget och trycker TURBO kommer enheten att blåsa kalluft med superhög fläkthastighet. Om du är i HEAT läge kommer den att blåsa värme.

GARANTERADE TEMPERATUROMRÅDEN

Temperatur/Läge Kyla (COOL) Värme (HEAT) Avfuktning (DRY)
Rumstemperatur 17°C ~ 32°C 8°C ~ 30°C (8°C endast vid lågtempfunktion) 10°C~32°C
Utomhustemperatur -15°C + 50°C -20°C ~ 30°C 0°C ~ 50°C

OBS!

Enheten presterar optimalt i dessa temperaturer. Om enheten används i andra temperaturförhållanden kan det påverka prestandan/driftsäkerheten.

SÅ HÄR ANVÄNDER DU FJÄRRKONTROLLEN

8m

• Använd fjärrkontrollen inom en radie av 8 meter från inomhusenheten
• Rikta fjärrkontrollen mot innerdelen tills du hör ett pip som bekräftar mottagaren.

OBS!

• Se till att gardiner, dörrar och annat inte blockerar signalerna från fjärrkontrollen till inomhusdelen.
• Fjärrkontrollen får inte utsättas för väta/vätska.
- Fjärrkontrollen får inte utsättas för hög värme eller direkt solljus.
- Den infraröda mottagaren på inomhusdelen får inte utsättas för direkt solljus då den kan påverkas att inte fungera korrekt.
- Om andra elektriska apparater reagerar med fjärrkontrollen, flytta apparaterna.

SÄTTA I NYA BATTERIER

Fjärrkontrollen har två batterier av typ AAA placerade under skalet på fjärrkontrollens baksida

1. Ta bort skalet genom att trycka och pressa nedåt.
2. Ta bort gamla batterier och sätt i de nya batterierna, se till att (+)och (-) hamnar rätt.
3. Sätt tillbaka skalet

TEKNISKA FAKTA

Modell på fjärrkontroll RG36F1/BGEF
Volt/Batterier 3.0V (2 x AAA -batterier)
Radie för mottagande av signal 8 meter
Temperatur -5 C ~ 60°C°

VALBARA FUNKTIONER

• Mode: AUTO, COOL (Kyla)

DRY

(Avfuktning)

HEAT(

Värme)

FAN(Fläktläge)

• Timer ON/OFF funktion 24 timmar.
- Inställbar inomhustemperatur 17°C \~ 30°C (8°C vid lågtemperaturfuktion (FP))

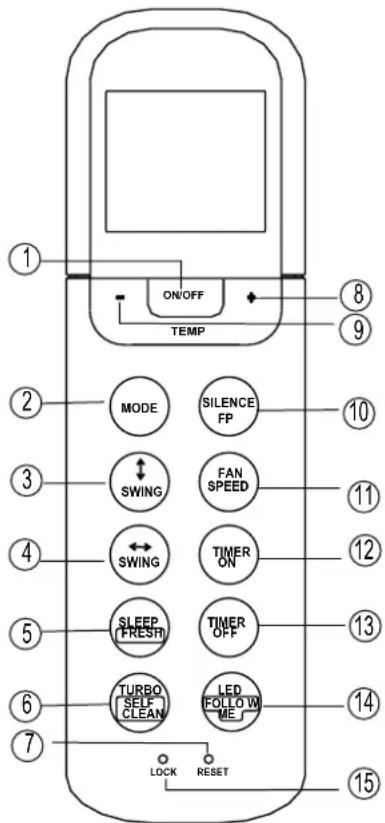

FJÄRRKONTROLLENS KNAPPAR

① ② MODE SILENCE FP ③ ↑ SWING FAN SPEED ④ ← SWING TIMER ON ⑤ SLEEP FRESH TIMER OFF ⑥ TURBO SELF CLEAN LED FOLLOW ME ⑦ LOCK RESET ⑧ ⑨ TEMP ⑮

1.ON/OFF

Maskinen startar när du trycker en gång och stängs av när du trycker igen.

2.MODE (s.10)

För varje tryck ändras nivån ett steg framåt i följande ordning:

3.SWING (s.11)

Ställ in den horisontella luftriktaren eller för att rikta luftflödet upp/ner. För varje tryck ändras luftriktaren 6 grader. För att använda den automatiska svingfunktionen, håll inne knappen mer är 2 sekunder

4.SWING (s.11)

Ställ in den vertikala luftriktaren eller för att rikta luftflödet höger/vänster. För varje tryck ändras luftriktaren 6 grader. Om man håller knappen intryckt mer än 2 sekunder aktiveras automatiska swing funktionen. Om man stannar swing funktionen visas "LC" i displayen i 3 sekunder.

Starta/stanna SLEEP funktionen. Aktivera FRESH funktionen genom att hålla knappen intryckt mer än 2 sekunder, stäng av på samma sätt.

6.TURBO/SELF CLEAN (s.13)

Starta/stanna TURBO funktionen. Starta/stanna SELF CLEAN genom att hålla knappen intryckt i mer än 2 sekunder, stäng av på samma sätt.

7. RESET

Alla egna inställningar försvinner och återgår till grundinställningarna.

8. UP (+)

Höja tempereraturen.

9. DOWN (-)

Sänka temperaturen.

10.SILENCE (Extra tyst läge) / FP (lägtemperaturfunktion) (s.14)

11. FAN SPEED

Fläkthastighet i 4 lägen

(Auto innebär att enheten själv bestämmer fläkthastighet efter behov)

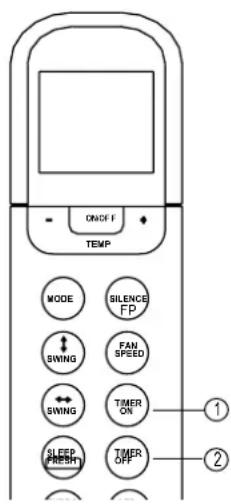

Starta timer och för varje tryck ändras tiden med 30 minuter eller efter 10h med intervaller om 1h

13. TIMER OFF (s.14/15)

Starta timer och för varje tryck ändras tiden med 30 minuter eller efter 10h med intervaller om 1h

För att aktivera / avaktivera displayen på innerdelen. När man trycker mer än 2 sekunder aktiveras FOLLOW ME funktionen, för att avaktivera gör på samma sätt.

15. LOCK

När man trycker på LOCK knappen så läses alla inställningar och fjärrkontrollens övriga funktioner går inte att använda. För att avaktivera tryck LOCK en gång till.

Mer information om funktionerna läser du under respektive sida som hänvisas efter varje knapp

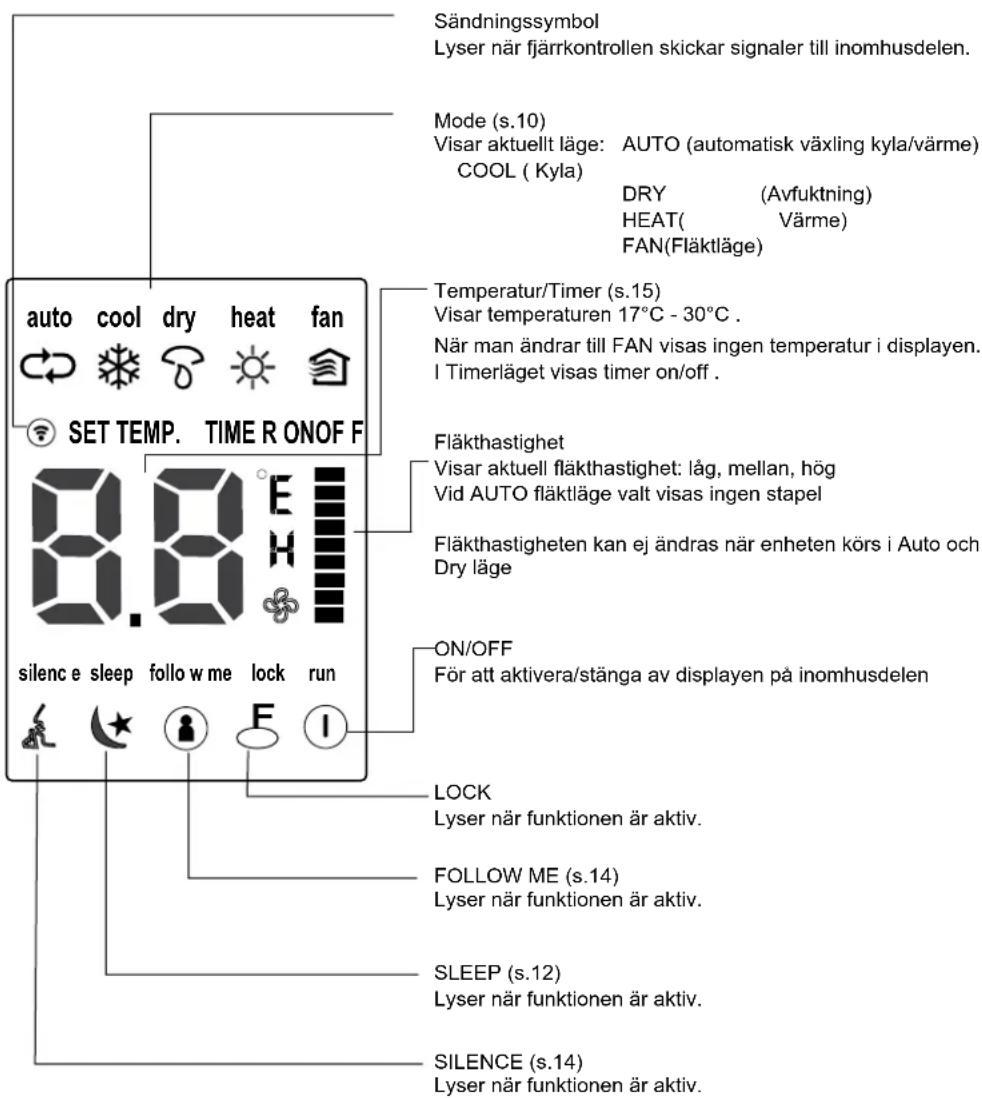

FJÄRRKONTROLLENS DISPLAY

Sändningssymbol Lyser när fjärrkontrollen skickar signaler till inomhusdelen. Mode (s.10) Visar aktuellt läge: AUTO (automatisk växling kyla/värme) COOL ( Kyla) DRY (Avfuktning) HEAT( Värme) FAN(Fläktläge) Temperatur/Timer (s.15) Visar temperaturen 17°C - 30°C . När man ändrar till FAN visas ingen temperatur i displayen. I Timerläget visas timer on/off . Fläkthastighet Visar aktuell fläkthastighet: låg, mellan, hög Vid AUTO fläktläge valt visas ingen stapel Fläkthastigheten kan ej ändras när enheten körs i Auto och Dry läge ON/OFF För att aktivera/stänga av displayen på inomhusdelen LOCK Lyser när funktionen är aktiv. FOLLOW ME (s.14) Lyser när funktionen är aktiv. SLEEP (s.12) Lyser när funktionen är aktiv. SILENCE (s.14) Lyser när funktionen är aktiv.

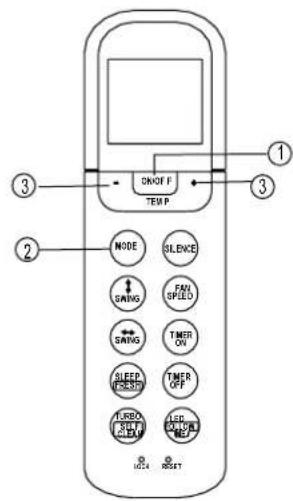

KNAPPARNAS FUNKTION

SNOFF F TEMP NODE SILENCE SAING FAN SPEED SAING TIMER ON SLEEP PSSD TIMER OFF LBSO RINT SLEND LED ON/OFF MOLT RESET

AUTO (automatisk växling kyla/värme)

1. Tryck ON/OFF för att starta luftvärmepumpen.
2. Tryck MODE för att välja AUTO -läget.
3. Tryck på Up/Down knappen för att ställa in önskad temperatur. Kan ställas in mellan 17°C - 30°C (1°C intervall)

OBS!

1. I AUTO -läget kan maskinen känna av skillnaden mellan rummets temperatur och den inställda temperaturen på fjärrkontrollen och därefter själv välja läget Cooling (Kyla), Fan (Fläkt) eller Heating (Värme).
2. I AUTO -läget kan man inte ändra fläkthastigheten.
3. Om du vill ändra läge från AUTO -läget kan du manuellt välja önskat läge.

Enheten styr temperaturen automatiskt till önskad, inställd temperatur.

OBS!

Tänk på att om detta läge används kommer enheten att automatiskt växla till kylläge te.x. vid solinstrålning eller vid eldning i eldstad. Detta kan innebära att "gratisvärmen" man då får kyls ned. Välj istället läget HEAT (värme) för att undvika detta samt att få maximal besparing.

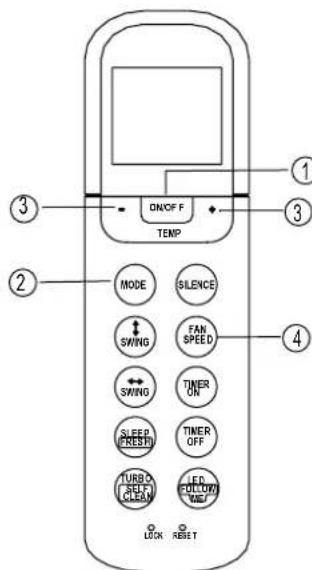

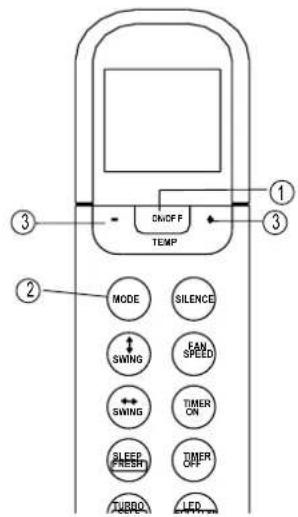

ON/OFF F TEMP MODE SILENCE SWNG FAN SPEED SWNG TIMER ON SLEEP CRESH TIMER OFF TURBO LEFT LEFT LOWER LET FOLLOWING TURBO LICK RESET

COOL (Kyla) / HEAT (Värme) / FAN (Fläktläge)

1. Tryck ON/OFF för att starta luftvärmepumpen.
2. Tryck Mode för att välja Cool, Heat eller Fan.
3. Tryck på Up/Down knapparna för att ställa in önskad temperatur. Kan ställas in mellan 17°C - 30°C (1°C intervall)
4. Tryck på Fan( fläkt) för att reglera fläkthastigheten till AUTO, Låg, medium eller Hög.

Vid läge COOL/HEAT kommer ytterdelen att stanna vid uppnåd måltemperatur.

OBS!

I fläktläget kan du inte styra temperaturen vilket gör att knapparna up/down är avaktiverade. Den inställda temperaturen visas inte i displayen.

① ② MODE SILENCE SWING LAN SPEED SWING TIMER ON SLEEP PRESH TIMER OFF TUBBO LED

DRY (AVFUKTNING)

1. Tryck ON/OFF för att starta luftvärmepumpen.
2. Tryck MODE för att välja DRY-läget.
3. Tryck på Up/Down knapparna för att ställa in önskad temperatur. Kan ställas in mellan 17°C - 30°C (1°C intervall)

OBS! I DRY -läget kan du inte ändra fläkthastigheten.

Om rumstemperaturen är lägre än 10°C stannar kompressorn och startar igen när temperaturen går över 12°C.

JUSTERA LUFTFLÖDETS RIKTNING

Justera luftlödets riktning med fjärrkontrollen (SWING

Det horisontella spjället ändrar riktning med 6 grader för varje knapptryckning, eller kör automatiskt upp och ned.

Justera luftlödets riktning med fjärrkontrollen (SWING ⇌)

Det vertikala spjället ändrar riktning med 6 grader för varje knapptryckning, eller kör automatiskt vänster/höger.

JUSTERA LUFTFLÖDET NÄR ENHETEN ÄR IGÅNG.

VIKTIGT!

Stick inte in fingrar i luftintaget. Detta kan orsaka skador

WARNING!

• Det är en fördröjning på 10 sekunder innan det horisontella gallret rör sig när du startat enheten.
• Justera inte det horisontella gallret manuellt, det blir osynkroniserat i programmet eller kan skada enheten.
• Se alltid till att det vertikala ventilationsgallret är öppet när du har enheten igång.

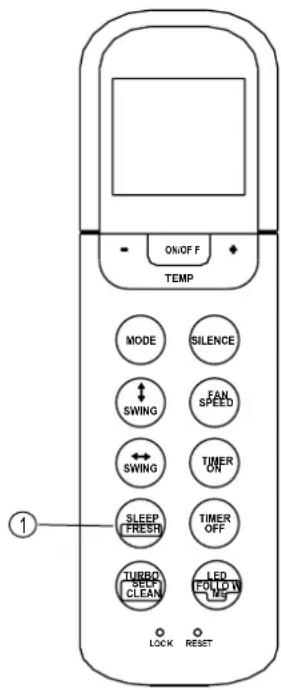

SLEEP/FRESH

ON/OF F TEMP MODE SILENCE SWING FAN SPEED SWING TIMER ON SLEEP TIMER OFF FRESH TURBO SELF LED CLEAN FOLLOW MS LOCK RESET

Tryck på knappen mindre än 2 sekunder för att starta SLEEP funktionen, håll inne knappen längre än 2 sekunder för att starta FRESH funktionen.

- SLEEP -funktionen ökar eller sänker temperaturen med 1°C under de 2 första timmarna och håller sedan fast temperatur under 5 timmar för att därefter stanna helt. Mer info ser du nedan.

OBS! Funktionen kan bara användas när värmepumpen är i Cooling-, Heating- eller AUTO-läge.

- FRESH -funktionen ser till att luften hålls fri från damm, pollen och andra partiklar med hjälp av IONIZER- modulen

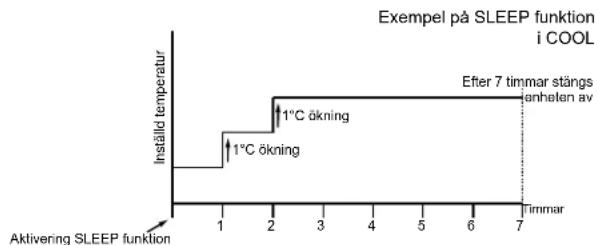

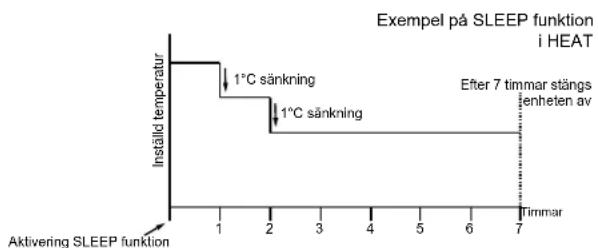

Hur fungerar SLEEP

• Om du står i kyla-, värme eller AUTO -läget och aktiverar denna funktionen så ökar/minskar temperaturen med 1-2°C de 2 första timmarna och håller därefter samma temperatur i 5 timmar för att sedan stängas av. (Energisparläge)
• Du måste återstarta enheten själv efter att enheten stängt av sig med SLEEP funktionen

COOL (kyla)HEAT (värme)

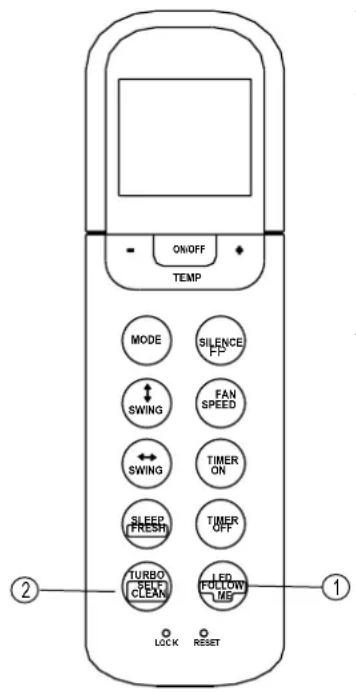

TURBO/SELF CLEAN

ON/OFF TEMP MODE SILENCE FP SWING FAN SPEED SWING TIMER ON SLEEP FRESH TIMER OFF TURBO PEEI CLEAN LED FOLLOWING LOCK RESET

Tryck på knappen TURBO/SELF CLEAN mindre än 2 sekunder för att starta TURBO funktionen, håll inne knappen längre än 2 sekunder för att starta SELF CLEAN funktionen.

TURBO

- Turbo-funktionen gör att enheten när inställd temperatur på kortast tid. Om du är i Cooling-läget och trycker TURBO kommer enheten att blåsa kalluft med superhög fläkthastighet. Om du är i HEAT-läget kommer den att blåsa värme.

SELF CLEAN (Självrengöring)

Funktionen startar efter att COOL/DRY har stängts ner för att rengöra innerdelens värmeväxlare och hålla den fräsch tills nästa gång enheten startas. Detta för att undvika dålig lukt.

Enheten kör automatiskt i följande ordning : Låg fläkthastighet

Värme med låg fläkthastighet

Låg fläkthastighet

Stäng

av

OBS! Denna funktion fungerar endast i Cool- och Dry-läget. Innan du aktiverar funktionen rekommenderas att köra enheten i COOL -läget i ca 30 minuter.

• När funktionen är aktiverad kommer enheten inte stängas av direkt utan fortsätter att gå ca 10 minuter till det att funktionen är helt klar.
• När funktionen väl är aktiverad kommer alla timer-inställningar att försvinna.
• När funktion är igång och du trycker på knappen självrengöring på fjärrkontrollen igen så stängs läget av automatiskt.

LED/FOLLOW ME

Tryck på knappen mindre än 2 sekunder för att starta LED funktionen, håll inne knappen längre än 2 sekunder för att starta FOLLOW ME funktionen.

LED

- Innebär att innerdelens display tänds eller släcks.

FOLLOW ME

• När FOLLOW ME är aktiverad mäts inomhustemperaturen med givaren som är placerad i fjärrkontrollen. Den aktuella temperaturen visas i fjärrkontrollens display. Fjärrkontrollen skickar signaler var 3:e minut till inomhusdelen tills man trycker på knappen igen.
• Funktionen FOLLOW ME fungerar inte i DRY och FAN-läget.
• Om värmepumpen stängs av eller om man ändrar MODE så avaktiveras FOLLOW ME funktionen.

Tänk på att för att funktionen skall fungera måste fjärrkontrollen kunna sända information från till inomhusenheten. Bör alltså finnas i samma rum inom räckvidden för fjärrkontrollen

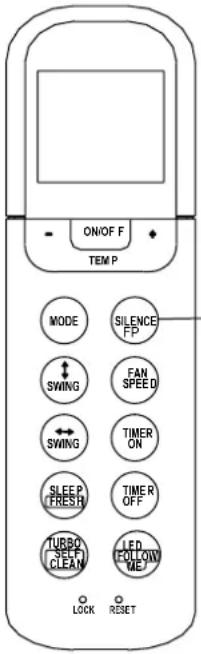

SILENCE (EXTRA TYST LÄGE) / FP (LÄGTEMPERATURFUNKTION)

ON/OF F TEMP MODE SILENCE FP SWING FAN SPEED SWING TIMER ON SLEEP FRESH TIMER OFF TURBO CUT CLEAN LED FOLLOW ME LOCK RESET

Tryck på knappen SILENCE/FP mindre än 2 sekunder för att starta SILENCE funktionen, håll inne knappen längre än 2 sekunder för att starta FP funktionen, fungerar endast i Heat (värme)

SILENCE (Extra tyst läge)

- När SILENCE funktionen är aktiverad går kompressorn ner på lägre varvtal. Även inomhusdelen luftflöde sänks vilket gör att ljudnivån sjunker och skapar en behaglig och näst intill ljudlös miljö.

Tänk på! Detta funktion kan innebära att enheten inte leverar tillräckligt med värme/kyla till rummet. Avvaktivera då denna funktion.

FP (lågtemperaturfunktion 8°C)

• När FP funktionen är aktiverad kommer innerdelen att ställas in så att det strävar efter att hålla 8°C inomhus istället för annars lägst inställbara 17°C i HEAT
• Innerdelens display kommer då att visa "FP"
• Avaktivera funktionen genom att trycka på SILENCE/FP -knappen igen.

Viktigt! Vid låga inomhustemperaturer är det speciellt viktigt att ha din grundvärmekälla i drift och injusterat ca 1-2 grader under den temperatur som är inställd på värmepumpen. Detta för att säkerställa god funktion/avfrostning.

ANVÄNDA PÅ/AV TIMER

ONDF F TEMP MODE SILENCE FP SWING FAN SPEED SWING TIMER ON SLEEP PRESH TIMER OFF ① ②

För att ställa in ON timer:

1. Tryck på TIMER ON knappen. Fjärrkontrollens display visar TIMER ON och den sista inställda tiden samt "h".
2. Tryck på TIMER ON knappen igen för att ställa in vilken tid du vill att den ska starta. För varje tryck ökas tiden med 30 minuter upp till 10 timmar därefter ökas tiden med 1h upp till max 24h
3. Efter att inställningarna är gjorda skickas signaler från fjärrkontrollen till inomshusdelen. Efter några sekunder kommer "h" i displayen att försvinna och den inställda temperaturen visas i displayen.

För att ställa in OFF timer:

1. Tryck på TIMER OFF knappen. Fjärrkontrollens display visar TIMER OFF och den sista inställda tiden samt "h".
2. Tryck på TIMER OFF knappen igen för att ställa in vilken tid du vill att den ska starta. För varje tryck ökas tiden med 30 minuter upp till 10 timmar därefter ökas tiden med 1h upp till max 24h
3. Efter att inställningarna är gjorda skickas signaler från fjärrkontrollen till inomshusdelen. Efter några sekunder kommer "h" i displayen att försvinna och den inställda temperaturen visas i displayen.

Exempel finns på nästa sida

Exempel på timer-inställningar

TIME R ON 6.0 H

TIMER ON

Denna funktion används när du te.x. vill att värmepumpen ska starta på önskad tid innan du kommer hem.

Så här gör du för att ställa in timer på ex. 6 timmar.:

1. Tryck på TIMER ON, den sista inställda tiden och "h" visas i displayen
2. Tryck på TIMER ON igen för att ställa in "6.0 h" på displayen.
3. Vänta i 3 sekunder och displayen visar åter 6.0 h. Lampan för TIMER ON lyser och funktionen är aktiverad.

TIMER OFF 10 H

TIMER OFF

Denna funktion används när du te.x. vill att värmepumpen ska stängas av efter att du gått och lagt dig.

Så här gör du för att ställa in timer så att den stängs av efter ex. 10 timmar.

1. Tryck på TIMER OFF, den sista inställda tiden och "h" visas i displayen
2. Tryck på TIMER OFF igen för att ställa in "10.0 h" på displayen.
3. Vänta i 3 sekunder och displayen visar åter 10.0 h. Lampan för TIMER OFF lyser och funktionen är aktiverad.

TIME R ON OFF 10 H

STÄLLA IN BÅDE TIMER ON/OFF

SAMTIDIGT

Denna funktion används när du vill stänga av värmepumpen efter att du gått och lagt dig och starta den innan du vaknar eller kommer hem.

Så här gör du för att stänga av timer efter 2 timmar och starta den igen efter 10 timmar.

1. Tryck TIMER OFF.
2. Tryck TIMER OFF igen tills 2.0 visas i displayen.
3. Tryck TIMER ON.
4. Tryck TIMER ON igen tills 10.0 visas i displayen.
5. Vänta i 3 sekunder och temperaturen visas igen i displayen. Lampan för TIMER ON/OFF lyser och funktionen är aktiverad.

• För att få ut absolut bästa prestanda av enheten följ nedanstående punkter.
• Justera luftflödets riktning så att det inte riktas mot människor.
• Justera temperaturen för att nå högsta komfort, överdriv inte.
• Stäng dörrar och fönster i Cool och Heat-läget för bästa resultat.
• Använd TIMER ON på fjärrkontrollen för att välja vilken tid du vill starta enheten.
• Placera inga föremål nära luftintag eller luftutblås, det kan påverka enhetens prestanda elle att den stannar.
• Rengör luftfiltret varannan vecka för att bibehålla bästa prestanda.
• Använd inte enheten med det horisontella gallret stängt.

SKÖTSEL OCH UNDERHÅLL

UNDERHÅLL

Innan rengöring var noga med att alltid stänga av enheten. Rengör med en mjuk, torr trasa. Använd inte rengöringsmedel som innehåller blekmedel eller slipmedel.

OBS! Viktigt att bryta strömmen till enheten innan du rengör inomhusdelen.

FÖRSIKTIGHET

• En lätt fuktad trasa med kallt vatten kan användas om inomhusdelen är mycket smutsig. Torka sedan av med en torr trasa.
• Använd inte en kemiskt behandlad trasa eller dammvippa för att rengöra.
• Använd inte bensin, thinner, putsmedel eller liknande. Detta kan orsaka att plastytan deformeras eller spricker.
• Använd inte vatten varmare än 40°C för att rengöra frontpanelen, det kan orsaka deformering eller missfärgning.
• Rör inte metalldelarna när du tar bort filter, skärskador kan uppstå.
• Använd inte vatten för att rengöra insidan på enheten, kan uppstå elektriska stötar.
• Kolla så att enheten är avstängd och strömmen bruten innan du påbörjar rengöring.
• Tvätta inte luftfilter i vatten som är mer än 40°C. Skaka sedan filtret och låt det torka. Utsätt inte filtret för direkt solljus.

RENGÖRING AV INOMHUSDELEN

Torka enheten med en mjuk och torr trasa endast. Om enheten är mycket smutsig, torka av med en i varmt vatten fuktad trasa. (max 40°C)

RENGÖRA LUFTFILTER

Ett igensatt filter minskar enhetens luftflöde som även påverkar värmen/kylkapaciteten. Rengör filtret varannan vecka.

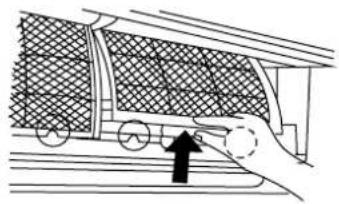

1. Lyft inomhusdelens frontpanel tills det klickar till.

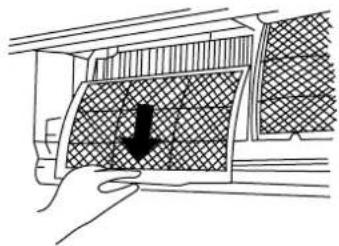

2. Ta tag i filtret och lyft upp det lätt för att få ur filtret ur hållaren, dra det sedan nedät.
3. Ta bort luftfiltret från inomhusdelen.

Rengör filtret varannan vecka. Dammsug rent filtret eller skölj med vatten, låt torka.

TÄNKA PÅ!

För att effekten på enheten skall bibehållas är det att rekommendera att rengöra inomhusdelens värmeväxlare/ lamellpaket som du finner bakom luftfiltren. Detta görs genom att spraya ett rengöringsmedel på värmeväxlaren, mer information om detta finns du på www.canvac.se

1. Torka av utomhusdelen med lätt fuktig trasa
2. Ta bort löv, grenar från utomhusdelen.
3. Kontrollera att det är rent under utomhusdelen så att vattnet från avfrostningen kan rinna fritt.

1. Rengör inomhusdelen och filtren.
2. Lät fläkten köra en halv dag för att torka ut insidan på inomhusdelen.
   3 Stäng av enheten och bryt strömmen.
3. Ta bort batterierna från fjärrkontrollen.

• Se till att det finns ström till enheten och att ingen kabel är sönder.
  • Se till att luftreningsfiltret sitter i.
  • Se till att luftutsläpp / luftintag inte är blockerat.

NORMALA FUNKTIONER/SYMPTOM FRÅN VÄRMEPUMPEN

Följande händelser kan uppstå under drift vilket är helt normalt.

Kompressorskydd

Vid uppstart/strömavbrott dröjer det 3-4 minuter innan kompressorn startar, detta för att skydda kompressorn.

Kallrasskydd

Enheten är gjord för att inte blåsa kall luft i HEAT-läget när inomhusdelens växlare är i nedanstående lägen och inte nätt den inställda temperaturen:

A) När värmeläget precis har startat
B) Vid avfrostning

Avfrostning

• Frost kan uppstå på utomhusdelen under värmeprocessen om det är en låg utomhustemperatur och hög luftfuktighet, vilket ger lägre värmeeffekt från enheten.
• När avfrostningen startar kommer enheten att stänga av värmen och börja avfrosta automatiskt.
• Avfrostningscykeln kan variera mellan 4 och 10 minuter beroende på utomhustemperaturen och mängden frost som uppstått på utomhusdelen.
• Inomhusdelens fläkt stängs av när enheten avfrostar
• Tiden mellan avfrostningarna varierar beroende på temperaturer ute/inne samt luftfuktigheten

En vit imma kommer från inomhusdelen.

• En vit imma kan komma från inomhusdelen i en inomhusmiljö med ganska hög luftfuktighet. Denna imma kan uppstå om det är en stor temperaturskillnad mellan luftintaget och luftutsläppet i COOL-läget.
• Imman kan även komma efter fuktigheten som uppstätt vid avfrostningen när luftkonditioneringen startar i HEAT-läget efter avfrostningscykeln.

Ljud ifrån enheten

• Du kan höra ett lägt, väsande ljud när kompressorn körs eller har just stannat.
• Du kan också höra ett knäppande ljud te.x. i samband med avfrostning/uppstart. Detta kan bero på att inomhusdelens värmeväxlare expanderar/krymper p.g.a snabba temperaturförändringar vilket kan skapa spänningar i innerdelen.

En speciell lukt kommer från inomhusdelen

• Detta kan orsakas av att inomhusdelen ger ifrån sig lukter som genomsyras från byggmaterial, möbler eller rök
• Kan också bero på att SELF CLEAN ej har aktiverats vid tidigare COOL/DRY drift.

Enheten ändrar till endast fläktläge

- När önskad inomhustemperatur nås på enheten, stannar kompressorn automatiskt och enheten ändrar till fläktläge. Kompressorn startar igen när inomhustemperaturen sjunker/stiger över inställt läge

Värmepumpen ger inte lika mycket värme

- I samband med att utomhustemperaturen sjunker utomhus kommer enheten att tappa i effekt samtidigt som inomhusbehovet blir högre. Justera in din grundvärmekälla (te.x. husets el- radiatorer) så att det systemen kan arbeta ihop med värmepumpen. Skall vara injusterat ca 1-2 grader under den temperatur som är inställd på värmepumpen. Detta för att säkerställa god funktion/avfrostning.

Återstart efter strömavbrott

- När strömmen återkommer efter strömavbrott återstartar enheten automatiskt med alla tidigare inställningar, tack vare minnesfunktionen i enheten.

ENHETEN FUNGERAR INTE SOM DEN SKA!

Om något av följdande fel uppstår, stäng av enheten direkt, bryt strömmen och anslut sedan igen. Om problemet kvarstår vid något av följande fel kontakta Canvac AB.

OPERATION lampan eller annan lampa blinkar

Säkringen eller jordfelsbrytaren slår ifrån

Fjärrkontrollen fungerar inte eller delvis efter batteribyte.

Om du får någon av följande felkoder i displayen. E0, E1, E2, E3... eller P0, P1, P2, P3....

SymtomEnheten startar inte	Orsak Åtgård
	Strömavbrott? Vänta tills strömmen återkommer.
	Har en säkring gått? Byt säkring
	Har batterierna i fjärrkontrollen tagit slut? Byt batterier
	Du har ställt in timertiden fel? Vänta eller avaktivera timerinställningen enligt manualen
Rummet kan inte kylas ner/värmas upp tillräckligt mycket	Är temperaturinställningen korrekt Kontrollerar inställningarna på fjärrkontrollen, se avsnittet "Vär- mepumpen ger inte lika mycket värme" på sidan 18
	Luftfiltret är blockerat Rengör luftfiltret.
	Dörrar eller fönster är öppna Stäng dörrar och fönster.
	Luftintag eller luftutblås på inomhus/utomhusdelen är blockerade.	Ta bort ev. hinder och starta om enheten.
Om felet inte har avhjälpts, kontakta Canvac AB. Informera om felet och enhetens modellnummer som finns på inner- och ytterdelens märkskyltar
OBS! Försök inte att reparera enheten själv

KASSERING AV ENHETEN

• Produkten skall återlämnas på godkänt insamlingsställe när den skall kasseras.
• Batteri från te.x. fjärrkontroll skall lämnas in på godkänt insamlingställe.
• Förbjudet att slänga i vanliga sopor eller ute i naturen då köldmedie kan läcka ut och spridas ner i grundvattnet vilket kan påverka naturen.

5ÅRS GARANTI CANVAC QUALITY™

5 års garanti gäller för konsument efter registrering på canvac.se. För näringsidkare, se garantivillkor på canvac.se

CANVAC AB

FÖRRÅDSGATAN 32

542 35 MARIESTAD

TEL [phone]

WWW.CANVAC.SE
