BRUKSANVISNING Q Heat Wifi Canvac

Förpackningens innehåll s.3

Specifikationer s.3

Hur fungerar det? s.4

Användning av APP s.14

ANVÄNDNINGSOMRÅDE

Med Canvac Q Heat Wifi kan du styra din Canvac Q Heat värmepump via din smartphone.

Canvac Q Heat Wifi är endast kompatibla med värmepumpar av fabrikatet Canvac (passar ej andra fabrikat så som Mitsubishi, Samsung m.fl.)

FÖRPACKNINGENS INNEHÅLL

• Installation & Bruksanvisning
- Wifi Adapter
- Klisteretikett med serienummer/QR Kod

Installation & Bruksanvising Q Heat Wifi-kit WiFi Sky: din Canvex Q Heat Värtigungs und die Smartphones

-Standard: Wifi (IEEE 802.11 b/g/n, 2,4GHz)
-Antenn typ: Rundstrålande
-Maximal sändarstyrka: 15dBm
-Dimensioner BxDxH (mm): 28x76x13
-Användningsområde temperatur: 0-55°C
-Användningsområde luftfuktighet: 10-85% RF
-Fungerar till Android/IOS

HUR FUNGERAR DET?

Du kan styra din Q Heat värmepump med hjälp av ditt trådlösa Wifi nätverk. Man kan välja i appen antingen remote eller local. Du kan styra upp till 8 enheter.

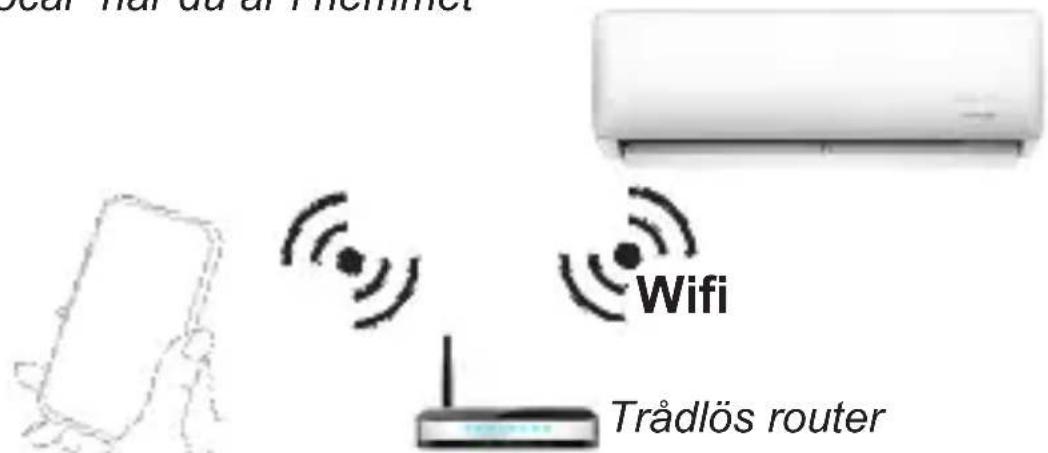

Alternativ 1 "Local" när du är i hemmet*

Sour nár du ar Phnomot Wifi Trådlös router

*detta läge kräver att din smartphone och WIFI adapter är ansluta till samma trådlösa nätverk. Lösenord till Local-läget är: 12345678

Alternativ 2 "Remote" när du är utanför hemmet


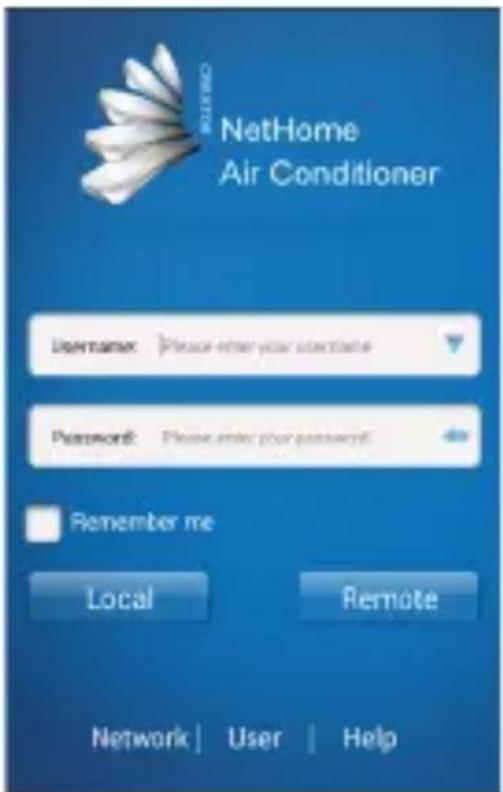

INSTALLATION AV SMARTPHONE APP

Ladda hem appen till din smartphone genom att söka efter

"Nethome" på respektive nedladdningssida:

-Android (Google Play)

-Iphone (App Store)

Du kan också med din smartphone skanna av nedan QR kod för nedladdning*.

*kräver att telefonen är utrustad med app för QR skaning.

INSTALLATION WIFI ADAPTER

OBSERVERA ATT FÖLJANDE SKALL SKE MED

ENHETEN STRÖMLÖS

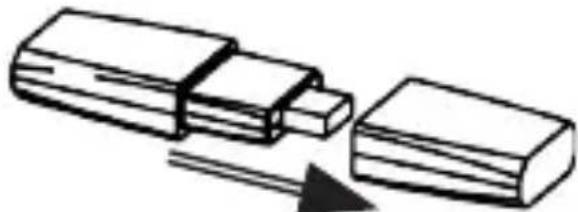

1) Ta bort Wifi adapters skyddslock enligt bild

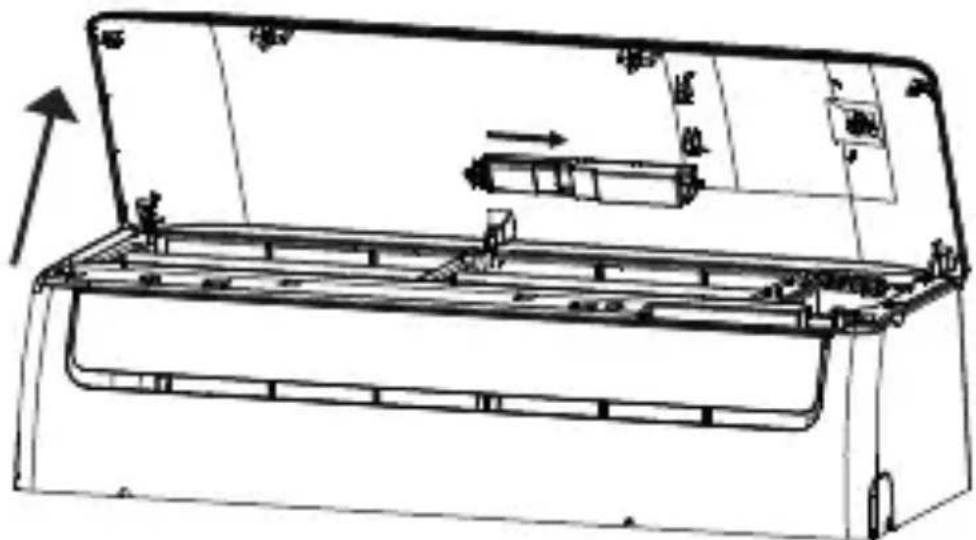

2) Montera adaptern i USB porten genom att fälla upp frontluckan på innerdelen enligt bild. OBS! Tänk på att skjuta in adaptern ordentligt i USB porten.

3) Stäng frontluckan

4) Fäst bifogad klisterdekal med QR-kod väl synligt på innerdelen för senare användning. Lämligtvis på sidan bredvid märkskylten.

K00DLFF2BV0148227BXXX

AKTIVERING AV WIFI ADAPTER

Vid första uppstart av Wifi adaptern så behöver Du aktivera den. Detta utförs på följande sätt.

1) Gör enheten strömlös ca 10 sekunder
2) Återanslut stömmen igen

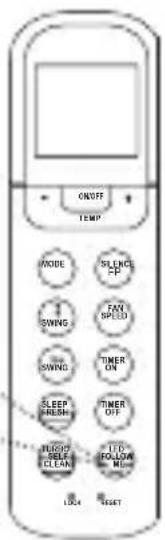

3) Tryck 7 ggr på fjärrkontrollens knapp LED/FOLLOW ME (se bild), AP visas en kort stund i innerdelens informationsfönster om du har lyckats.*
4) När AP visats har Du ca 3-5** minuter på dig att koppla upp dig mot din värmepump.

ON/OFF TEMP MODE SILENC FP SWING FAN SPEED SLOWING TIMER ON SLEEP PARKING TIMER OFF FLOOD SLEEP CLOLN LED GOLDEN M-H LOCK RESET

5) Anslut din smartphone till värmepumpens trådlösa nätverk

-Se sida 8 för "Anslutning av Iphone"
-Se sida 10 för "Anslutning av Android"

* Tänk på att rikta dosan mot innerdelen
** Under denna tid kommer dosan inte att fungera

• Se till att värmepumpen är i "AP"-läge enligt sida 7.

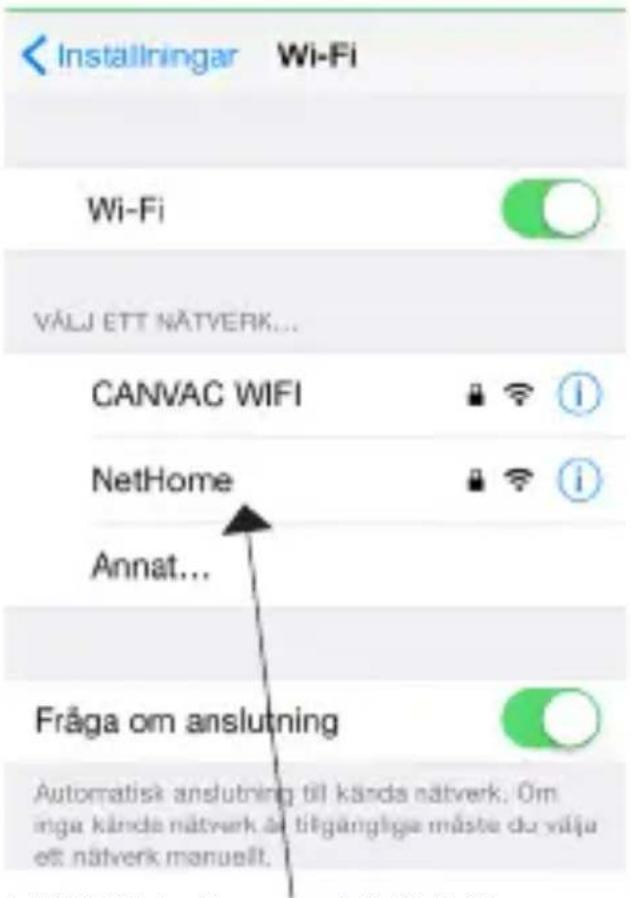

• Öppna Wifi-inställningarna i din Iphone och anslut den enligt följande bilder.

Installningar Wi-Fi Wi-Fi VÄLJ ETT NÄTVERK... CANVAC WIFI NetHome Annat... Fråga om anslutning Automatisk anslutning till kända nätverk. Om inga kända nätverk å tilgängliga måste du välja ett nätverk manuellt.

Välj "NethomeXXXX" under telefonens WIFI inställningar.

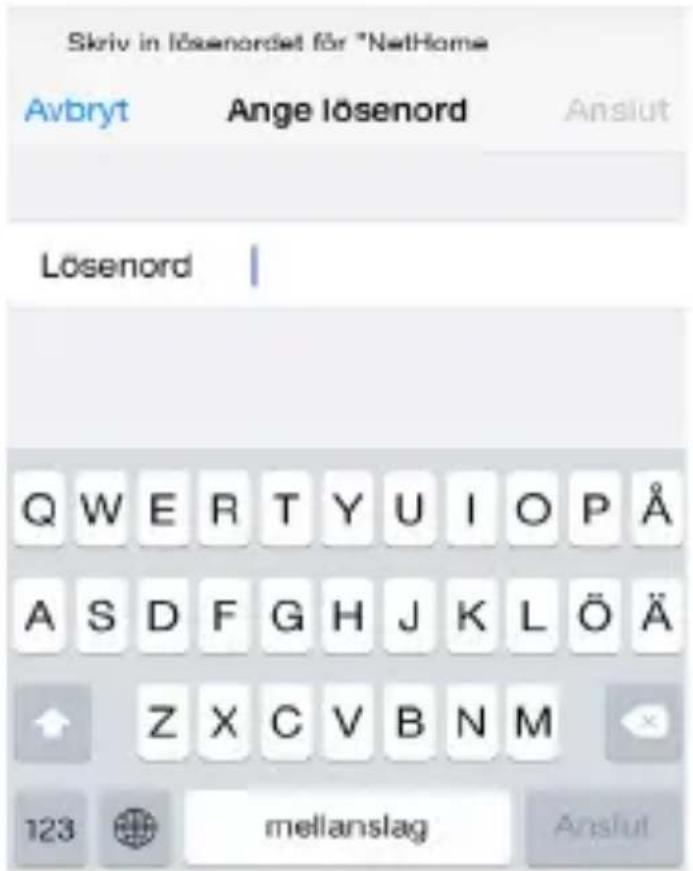

Skriv in lösenordet för *NetHome Avbryt Ange lösenord Anslut Lösenord | Q W E R T Y U I O P Å A S D F G H J K L Ö Ä Z X C V B N M 123 mellanslag Anslut

Knappa in standardlösen- ordet 12345678

Välj det trådlösa nätverk som du vill använda dig av i listan och ange lösenordet till detta.

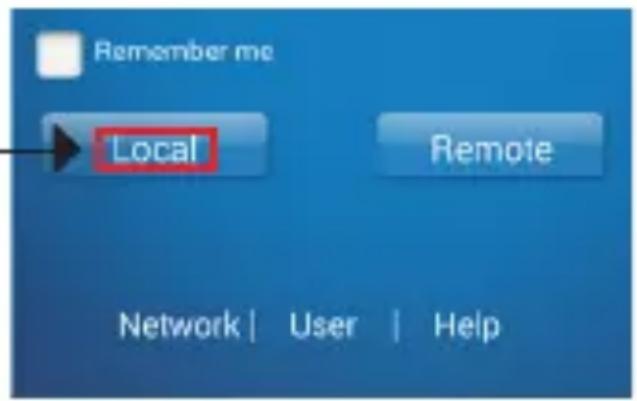

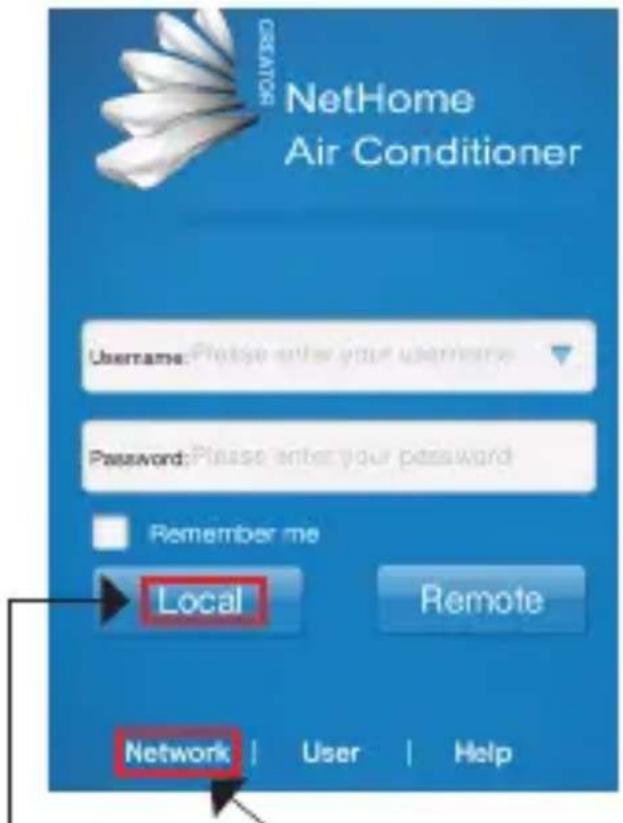

Änslutningen av din telefon är nu slutförd. Nu kan läget "LOCAL" användas, vid fråga efter lösenord ange:12345678

För att styra enheten utanför hemmet "Remote" se sidan 12

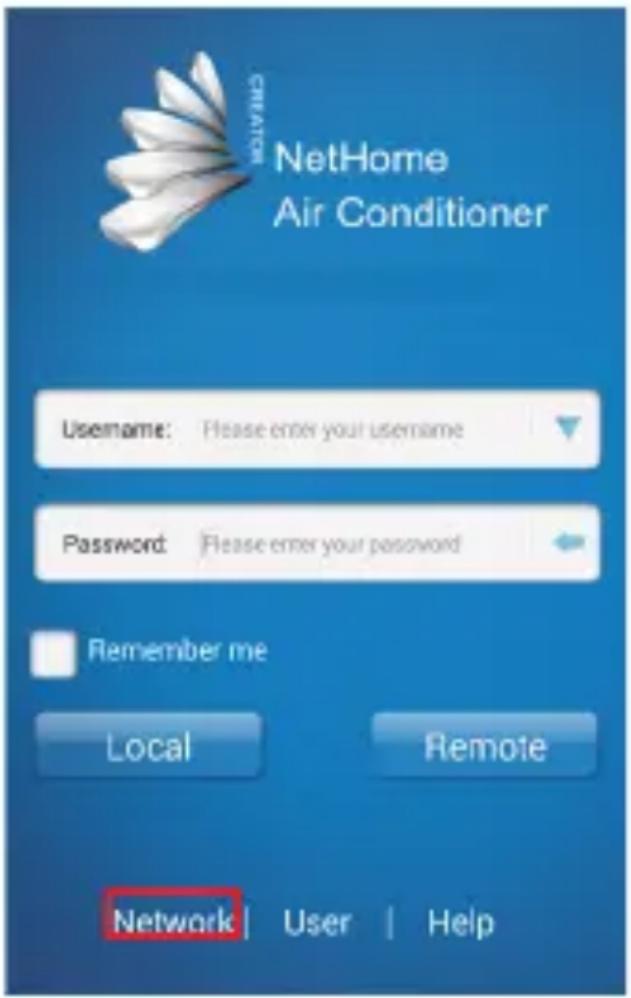

ANSLUTNING AV ANDROID

• Se till att värmepumpen är i "AP"-läge enligt sida 7
• Följ bilder nedan för att ansluta din android smartphone

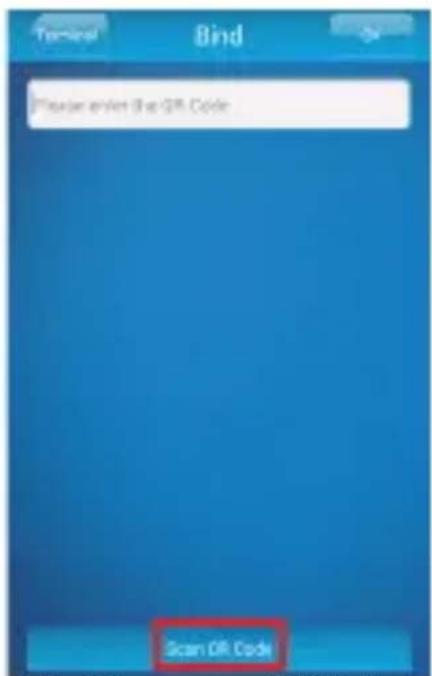

Tryck "Scan QR Code" och skanna av WIFI adapters QR Kod

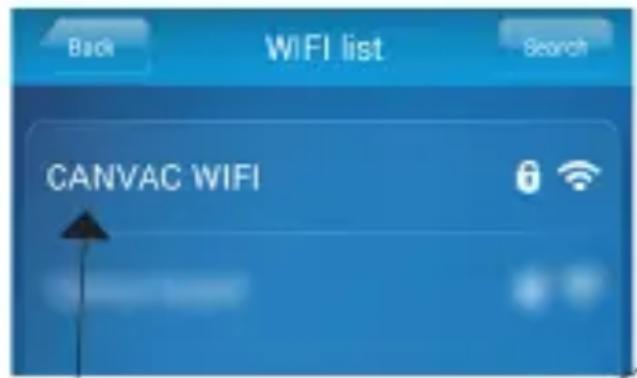

Back WiFi list Search CANVAC WIFI

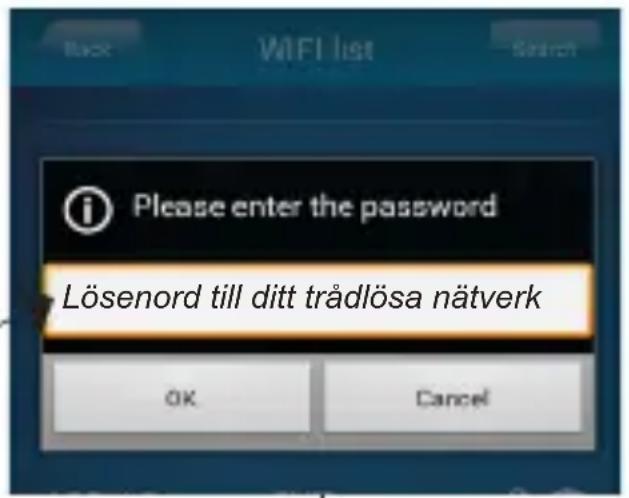

Välj ditt trådlösa nätverk som du vill använda dig av i listan och ange lösenordet till detta.

Please enter the password Lösenord till ditt trädlösa nätverk OK Cancel

Anslutningen av din telefon är nu slutförd. Nu kan läget "LOCAL" användas, vid fråga efter lösenord ange:12345678

För att styra enheten utanför hemmet "Remote" se sidan 12

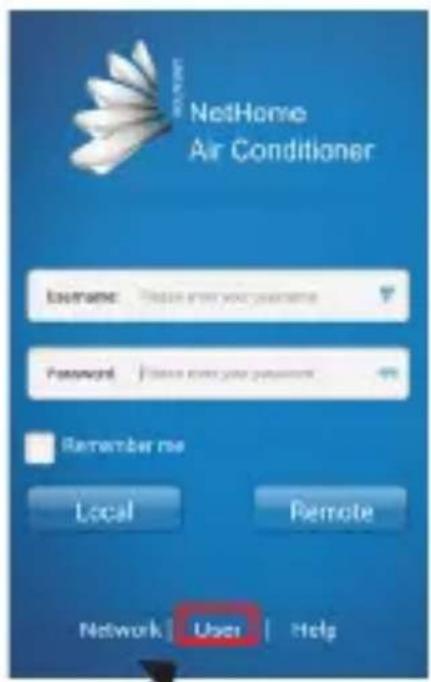

KONTOREGISTRERING "REMOTE"

• För att kunna använda läget "Remote" krävs att man skapar ett användarkonto på följande sätt.
• Säkerställ att läge "Local" fungerar
• Säkerställ att både smartphone samt WIFI adapter är anslutna till internet.

3) Tryck "Agree" när du läst ige- nom vilkoren

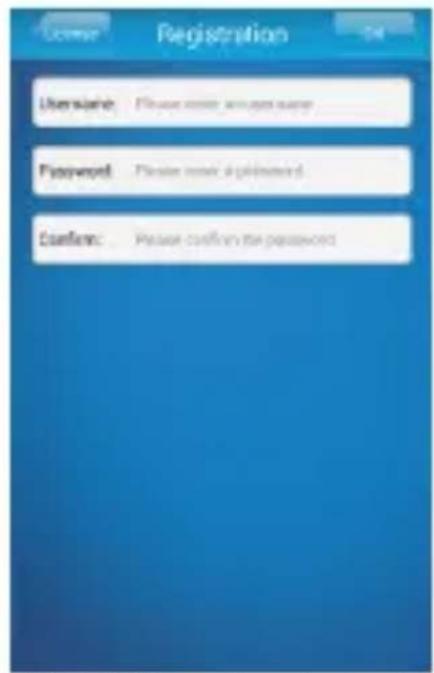

4) Välj och skriv in ett användarnamn samt lösenord

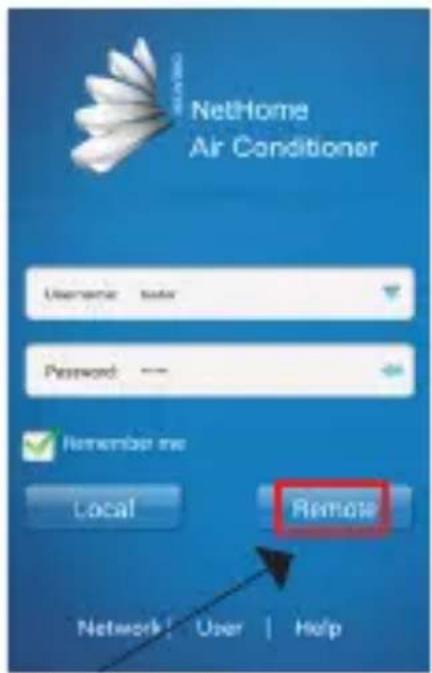

5) Skriv in anv. namn & lösenord. Tryck "Remote"

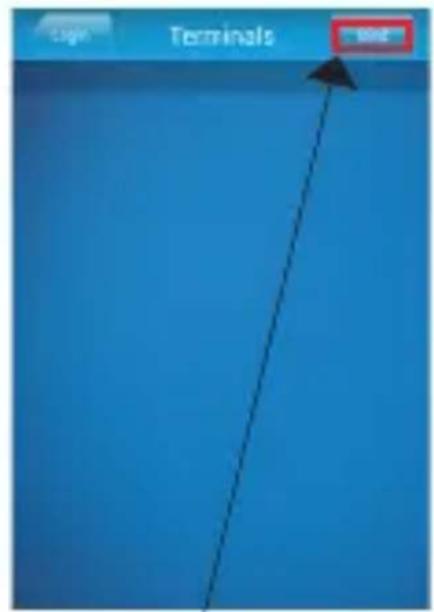

6) Tryck "Bind" för att koppla sam- man Wifi adaptern till ditt konto

8) Lyckad ihopkoppling

9) Appen färdig att använda!

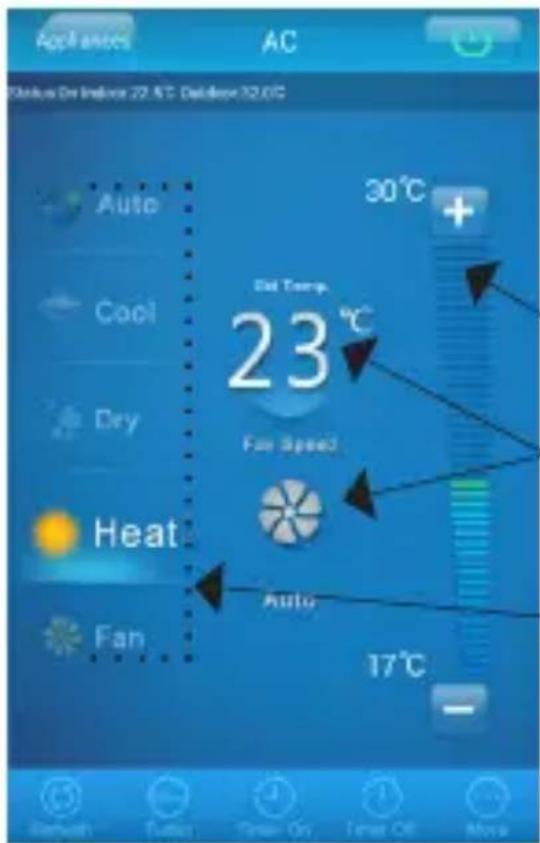

ANVÄNDNING AV APP

I detta avsnitt förklaras grunderna i appen Nethome

Appliances AC Klarna De Inforce 22.5°C Deliberance 32.0°C Auto Cool Dry Heat Fan 30°C + 23°C Hot Temp. Fan Speed Auto 17°C Renew Tutics Time On Time Off Move

ON/OFF

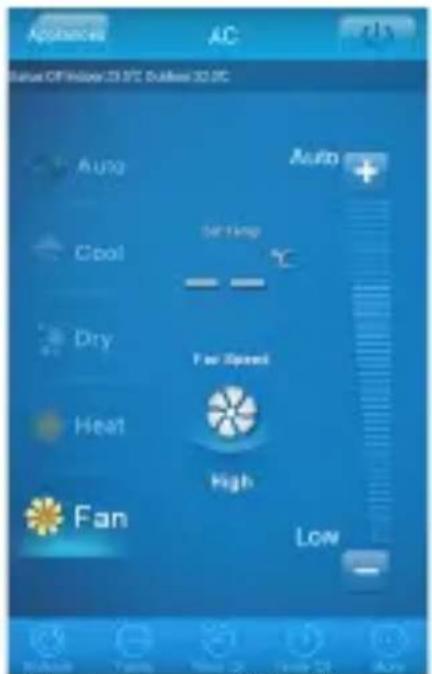

Ställ temperatur alt. fläkthastighet beroende på om "Set Temp" eller "FanSpeed" är förvalt

Val av driftläge: Auto/kyla/avfuktning/värme/ fläktläge

• Uppdatera senaste inställning
• Turbo (snabbuppvärmning/kylning)
• Timer på
• Timer av
• Ytterliggare inställningar (t.ex ändra eller radera inloggning- eller användarinformation, ändra enhetsinställningar m.m)

EGNA NOTERINGAR

VID FRÅGOR RING OSS PÅ 0501-39 90 00 ELLER BESÖK WWW.CANVAC.SE

2ÅRS GARANTI CANVAC QUALITY™

CANVAC AB FÖRRÅDSGATAN 32 542 35 MARIESTAD TEL [phone]

WWW.CANVAC.SE
