BRUKSANVISNING 816EA KCC

Setillattaggregatetärspänningslöstgenomatttaurkontakten, innanunderhåll/servicepåbörjas.

1) Rengörningavhöljet:

A. Torkaavhöljetmedenrenochmjuktrasa.
B. Omavfuktarenärmycketsmutsig, användettneutraltrengörningsmedel påenlättfuktadtrasa.
C. Spolaaldrigvattenpåaggregatet.

2) Rengörningavluftfiltret:

Luftfiltretsuppgiftärattsamlaupppartiklarsomfinnsiluften.Partiklarnasomfastnar ifiltretkommersucssesivtförsämraluftflödet.Vilketledertillpåfrestningföraggregatet samtförhöjdelförbrukning.Därförärdetviktigtattmedjämnamellanrumrengörafiltret, cavarannanvecka.

Rengörningstegförsteg:

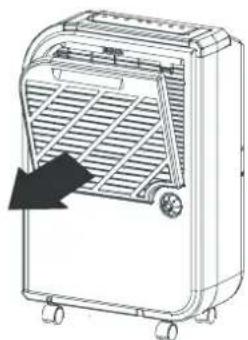

A. Lyftutfilterluckan.
B. Lyftfiltretraktuppochtaurdeturaggregatet.

C. Rengörfiltretmeddammsugarenellersköljfiltretmedljummetvatten, torkatorrtmedhanduk.

Dra inte i sladden när stickkontaktenas ur uttaget. Och se alltid till att endast anslutas till jordat uttag.

Placera endast på jämna och stabila underlag, underlaget måste vara vågrätt.

Stick inte in några föremål i avfuktaren.

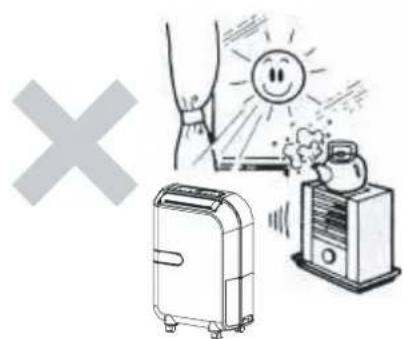

Placera inte avfuktaren i närheten av värmekällor

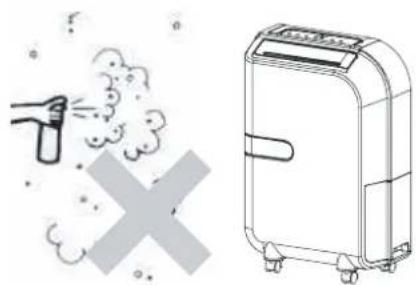

Använd inga kemikalier på avfuktaren detta kan deformera plasten (höljet).

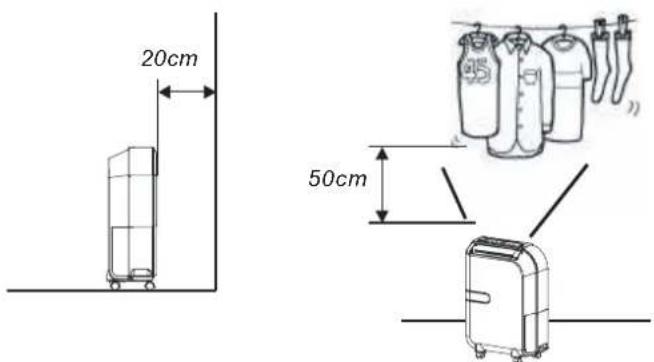

Se till att det är god luftcirkulation till avfuktaren, placera inte närmare än 50cm till närmaste hinder.

20cm 50cm

Stäng fönster och dörrar till utrymmet som skall avfuktas, på så sätt blir avfuktning effektivare och energiförbrukningen lägre.

Vid transportering se till att aggregatet är upprätt, placera aldrig på sidan eller upp och ner. Ställ ner aggregatet försiktigt så inte botten skadas

Hålföranslutningavkondensslang

1) Tautkondensvattenkärleturavfuktaren, ochlokaliseraslanganslutningeniavfuktaren, densitterpåkondensvattenkaret.

Anslutenkondensvattensalngmed 13mminnerdiameter,enligtbild. Anslutslangen påslanganslutningeniavfuktaren.

1.Slangmed13mminnerdiameter,föranslutning tillkondensvattenutloppet.2.Tabortpluggenförkondensvattenutloppet.
3.Taborttäcklocketpåbaksidan,mankan förvaratäcklocketochpluggenikärlet.	Plugg
4.Förigenomslangenigenomföringenoch anslutsedanpåslanganslutningen.	Kondensvattenslang

2) Sättsedantillbaks kondensvattenkärletpåsin platsi avfuktaren.

Kondensvattenslang

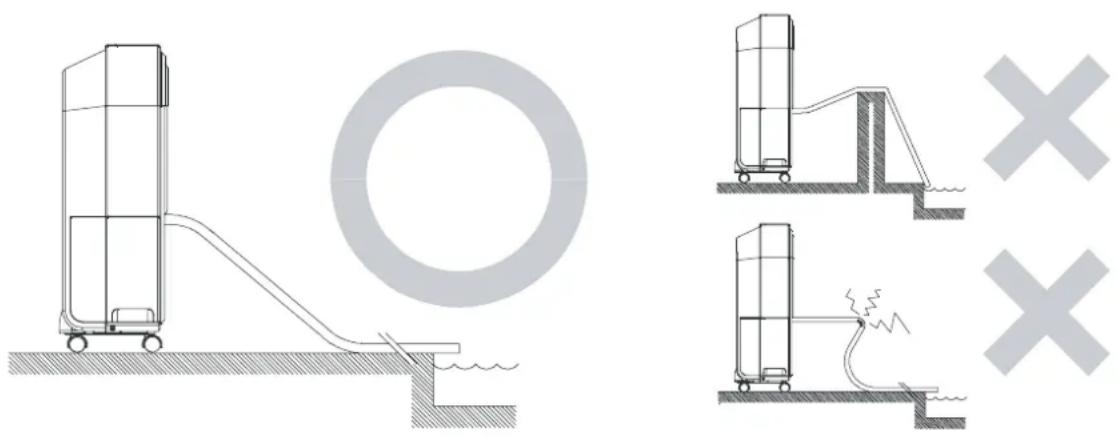

Kondensvattenslangenmåseförläggasmedfallhelavägentillbrunn,undvikskarpa böjar.Seillustationnedan.

1) Sätt i stickkontakten i eluttaget, se till att den är ordentligt isatt.

2) Kontrollera att kondensvattenkärlet är i korrekt position. Om lampan indikerar att kärlet är fullt, trots att den är tom. Ta ur kärlet och sätt in det på plats igen

DEFROST LO S/NH BUCKET FULL HI C POWER FAN SPEED TIMER MODE DOUMDER

Pic 1

När lampan för fullt kondensvattenkärl tänds

När kondensvattenkärlet blir fullt tänds lampan för full tank, och avfuktaren stoppas. Det innebär att kärlet måste tömmas. Ta först ut stickkontakten för att göra strömlös. Ta ur kärlet genom att dra ut det ur avfuktaren, se bild ovan. Töm kärlet och sätt tillbaks på plats

Ta ut kärlet me båda händerna

Avfrostning

Drift vid låg omgivningstemperatur (under 12°C) kommer frost att bildas på värmeväxlaren vilket försämrae effektiviteten på avfuktaren. Vid dessa tillfällen kommer avfuktaren att avfrosta sig själv automatiskt, vilket är helt normalt. Under avfrostningen kommer avfrostningslampan att vara tänd. Avfrostningen längd varierar beronde på omgivningstemperaturen.

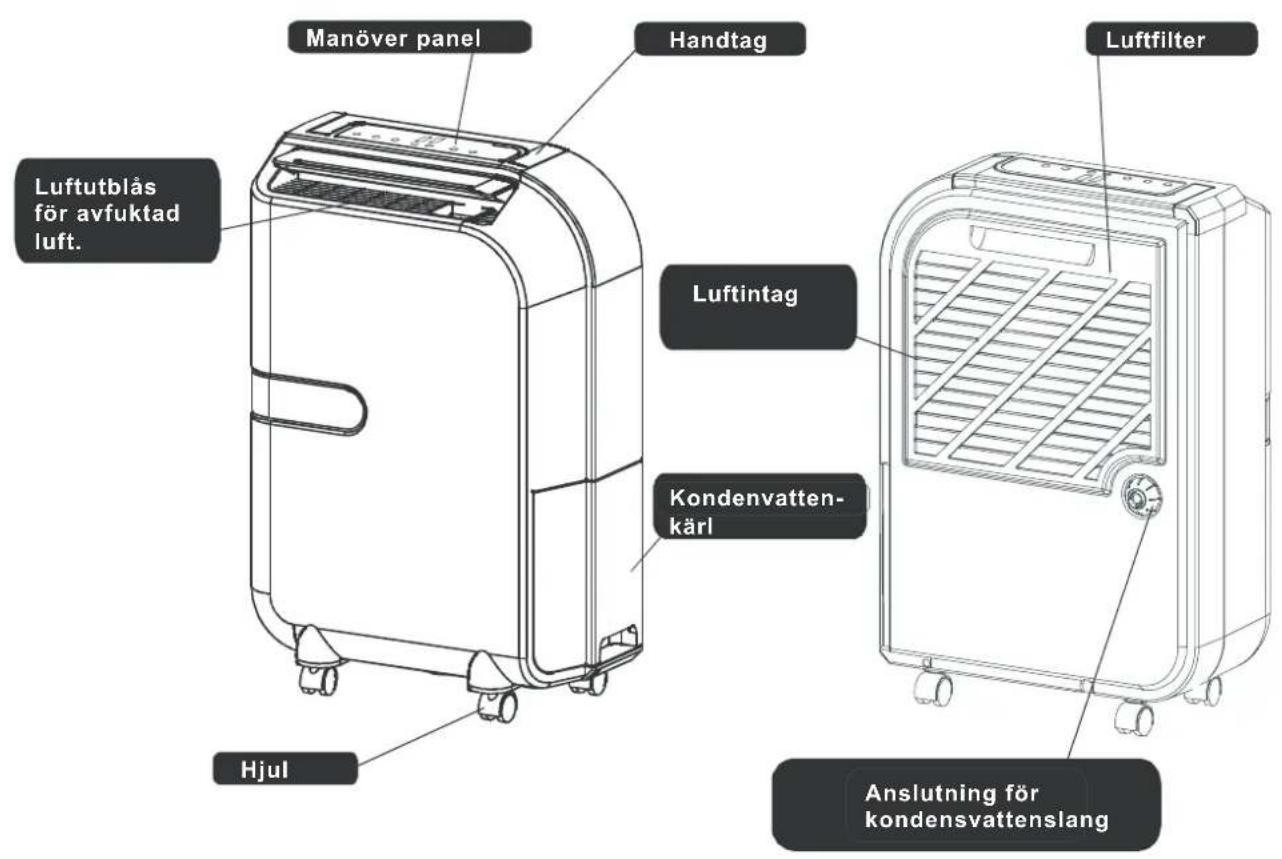

BESKRIVNING AV DELAR

Manöver panel Handtag Luftutblås för avfuktad luft. Hjul Kondenvattenkärl Luftintag Anslutning för kondensvattenslang Luftfilter

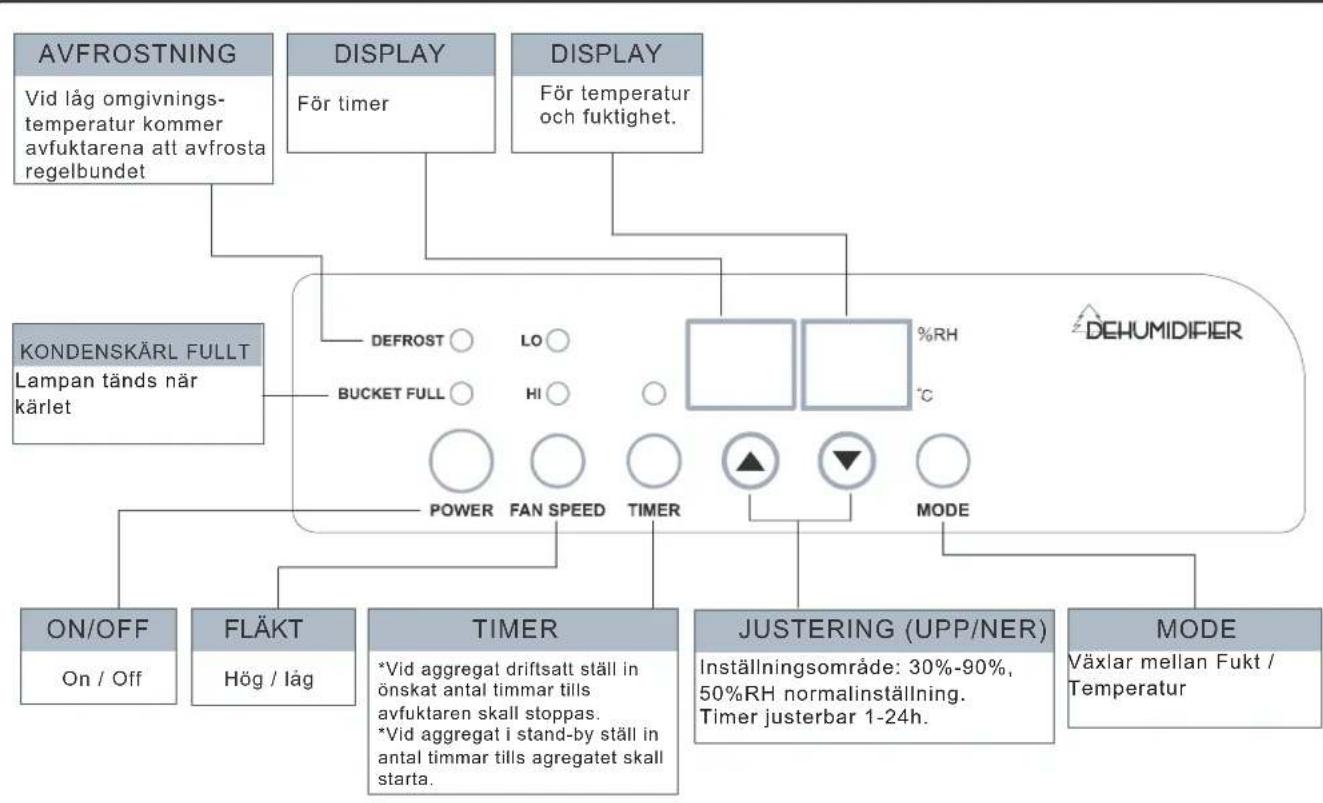

MANÖVERPANEL

WARNING

Pruduktenfärinteslängassomhushållssopor, kontaktadinlokalaav återvinningstation.
