BRUKSANVISNING VDK46D KCC

• För att undvika att skada dörrpackningen, se till att ha dörren helt öppen när du drar ut hyllorna.
• Om aggregatet skall flyttas skall det tömmas på flaskor innan.
• Vinkylen ska installeras på en lämplig plats för att undvika att kompressorn kan vidröras.
• Om nätkabeln är skadad måste den bytas av behörig elektriker.

VIKTIGA SÄKERHETSINSTRUKTIONER

WARNING

• Läs alla instruktioner innan du använder vinkylen.
• FARA eller WARNING: Risk för att barn kan stängas inne.
• Varning: Risk för att barn kan fastna eller stängas inne.
  Att barn kan stängas inne eller kvävas är en verklig fara. Skrotade och övergivna apparater är fortfarande faror för barn, även om apparaterna "bara ska stå i garaget några dagar".
• Innan du gör dig av med din gamla vinkyl: Ta bort dörren. Lämna kvar hyllorna i kylen för att förhindra att barn klättrar in och riskerar att stängas inne.
• Låt aldrig barn hantera, leka med, eller klättra in i vinkylen.
• Rengör aldrig vinkylen med brandfarliga vätskor. Ångorna kan orsaka brand eller explosion.
• Förvara eller använd inte bensin eller andra brandfarliga ångor och vätskor i närheten av denna eller någon annan anordning. Ångorna kan orsaka brand eller explosion.

Köldmediet i denna apparat är R600a.

-Spara dessa anvisningar-

INSTALLATIONSANVISNINGAR

Innan användning av vinkylen

• Innan vinkylen används skall både externt och internt packmaterial avlägsnas.
• Innan vinkylen ansluts till elnätet bör den stå i en upprätt position i minst 2 timmar. Detta minskar risken för att kylsystemet inte fungerar efter transport.
• Rengör invändiga ytor med ljummet vatten. Eftertorka med en mjuk trasa.
• Vid skrotning av vinkylen, använd en auktoriserad återvinningsstation.

• Se till att säkerställa ventilationen runt vinkylen vid installation och inbyggnad, se installationsspecifikationer.
• Placera vinkylen på ett golv som är starkt nog att bära vinkylen med full last.
• För att justera vinkylens horisontella position används justeringsbenen i främre delen.
• Placera ej vinkylen i direkt solljus eller i närheten av värmekällor (spis, element m.m).
• Direkt solljus kan påverka akrylbeläggningen och värmekällor kan öka kylens elförbrukning.
• Extremt kalla omgivningstemperaturer kan också hindra vinkylen från att arbeta normalt.
• Undvik att placera vinkylen i fuktiga miljöer.
• Anslut vinkylen till ett eget jordat eluttag. Avlägsna aldrig jordkabeln från kontakten. Frågor kring elanslutning skall ställas till auktoriserad elektriker.

Observera

• Förvara vinet i förseglade flaskor.
• Överbelasta inte skåpet.
• Öppna inte dörren i onödan
• Täck inte hyllor med aluminiumfolie eller annat material som kan hindra luftcirkulation.
• Om vinkylen inte ska användas under en längre tid bör sladden dras ur och skåpet rengöras noggrant. Lämna dörren på glänt så att luften kan cirkulera och därmed minska risken för kondens, mögel och obehaglig lukt.

Installationsspecifikationer för inbyggnadssyfte

För KCC-VDK18S

295 860 118 15 296 572 324 26 774 15

För KCC-VDK46S

200 500 700 800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2100 2200 2300 2400 2500 2600 2700 2800 2900 3000 3100 3200 3300 3400 3500 3600 3700 3800 3900 4000 4100 4200 4300 4400 4500 4600 4700 4800 4900 5000 5100 5200 5300 5400 5500 5600 5700 5800 5900 6000 6100 6200 6300 6400 6500 6600 6700 6800 6900 7000 7100

För KCC-VDK46D

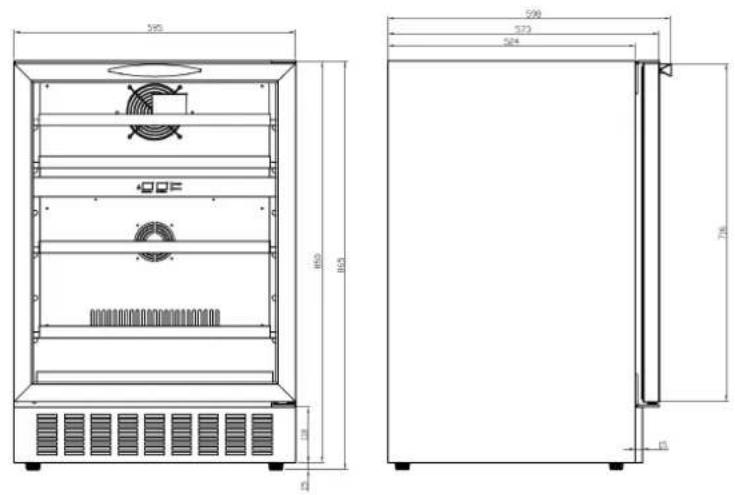

500 500 573 524 100 800 10 500 573 524

Viktigt att tänka på vid inbyggnad!

I och med att alla kompressorstyrda kylskåp behöver tillgång till luft bör inte den maximala omgivningstemperaturen runt och bakom kylskåpet överstiga +30°C. Om detta överstigs kan det leda till för hög temperatur i kylskåpet.

Tekniken med kompressorstyrda kylskåp är att fläktar i skåpet suger luft från frontsockeln och för att inte kompressorn ska bli för varm måste denna luft komma ut igen.

Det är viktigt att se till att det finns en god och tillräcklig luftning om kylskåpet ska placeras under bänk.

Finns inte tillräcklig luftning kan ett luftgaller i bakkant av bänkskivan eller lufthål i intilliggande bänkskåp vara ett alternativ.

ANVÄNDNING AV VINKYLEN

Vinkylens omgivningstemperatur bör vara i intervallet 5°C - 32°C. Om omgivningstemperaturen är lägre eller högre än denna temperatur kan det leda till temperaturfluktuationer i kylen som då ej kan nå arbetstemperaturen 5°C – 18°C.

Beskrivning av kontrollsystemet

För KCC VDK18S/KCC VDK46S

Till Belysning Drift °C Display Högre Lägre

- "Drift"

Indikatorlampa lyser för att ange att kylläge är i drift

• "Belysning"

Slår av eller på innerljustet i kylen

• "Till"

Slår av eller på vinkylen. ( Tryck och håll in knappen i ca. 3 sekunder).

- "Display"

Visar temperaturen i kylen.

• "Högre"

Varje tryck på "Högre"-knappen höjer temperaturen 1°C.

• "Lägre"

Varje tryck på "Lägre"-knappen sänker temperaturen 1°C.

- Att ställa in temperaturen: Anslut kylen till ett jordat uttag. Om enheten görs strömlös kommer temperaturinställningarna att återgå till fabriksinställningen. Fabriksinställd temperatur är: 12°C

- Ställ in önskad temperatur med knapparna "Högre" och "Lägre". Varje tryck på knapparna stegar ner eller upp temperaturen i steg om 1°C. Den valda temperaturen blinkar i LED-displayen i ca. 5 sekunder för att sedan återgå till att visa aktuell temperatur i kabinettet.

• Temperaturen kan justeras mellan 5°C -18°C

- För att visa inställd temperatur håller du ned motsvarande knapp i ca 5 sekunder, inställd temperatur kommer tillfälligt att blinka i LED-displayen i ca. 5 sekunder.

För KCC VDK46D

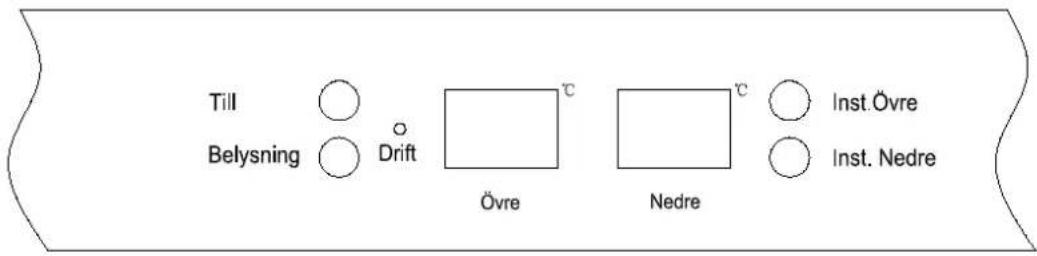

Till Belysning Drift Övre Nedre Inst.Övre Inst. Nedre

• " Belysning"

Slår av eller på innerljustet i kylen

- " Drift"

Indikatorlampa lyser för att ange att kylläge är i drift.

• " Till"

Slår av eller på vinkylen. ( Tryck och håll in knappen i ca. 3 sekunder).

- "Inst.Övre"

Ställer in temperaturen i det övre facket. Temperaturen kan ställas in i intervallet 5°C till 10°C. När denna knapp trycks in ställer systemet sig i inställningsläge för det övre facket. LED-displayen kommer att blinkande visa den inställda temperaturen. Varje tryck på knappen minskar den inställda temperaturen med 1°C. Om minimivärdet passeras hoppar värdet till högsta inställbara temperatur. Ca. 5 sekunder efter att knappen släppts upp slutar displayen att blinka och återgår till att visa aktuell temperatur i det övre facket.

- "Inst.Nedre"

Ställer in temperaturen i det nedre facet. Temperaturen kan ställas in i intervallet 10°C till 18°C. När denna knapp trycks in ställer systemet sig i inställningsläge för det nedre facet. Inställningen utförs på samma sätt som ovan.

• "Övre"

Visar aktuell temperatur i det övre facket.

• "Nedre"

Visar aktuell temperatur i det nedre facket.

- Om enheten görs strömlös kommer temperaturinställningarna att återgå till fabriksinställningen. Fabriksinställda temperaturer är:

Övre facet: 6°C Nedre facet: 12°C

- För att få reda på inställd temperatur, tryck på motsvarande "Inst. övre" eller "Inst. nedre"- knappen. Displayen kommer att blinkande visa den inställda temperaturen. Efter 5 sekunder kommer displayen att sluta blinka och återgå till att visa aktuell temperatur.

Observera

- Apparaterna är utrustade med LED-Ijus.

- Om enheten kopplas ur, stängs av eller om strömmen försvinner, måste du vänta 3 till 5 minuter innan du startar enheten. Om du försöker starta enheten innan dess kommer vinkylen inte att starta. Vid användning av kylen för första gången, eller om kylen varit avstängd under en längre tid, kommer innertemperaturen och den indikerade temperaturen inte att stämma överens. Efter en stunds drift kommer korrekt temperatur att visas.

HYLLOR

• För att förhindra att dörrpackningen skadas, se till att dörren är helt öppen när ni drar ut hyllorna.
• För att lätt komma åt innehållet i kylen, måste hyllan dras ut till ca 1/3, dock är denna kyl designad med urtag på bägge sidor av hyllspåren för att förhindra att flaskor faller ur.
  • Se nedanstående instruktion för att ta ur hyllorna ur kylen.

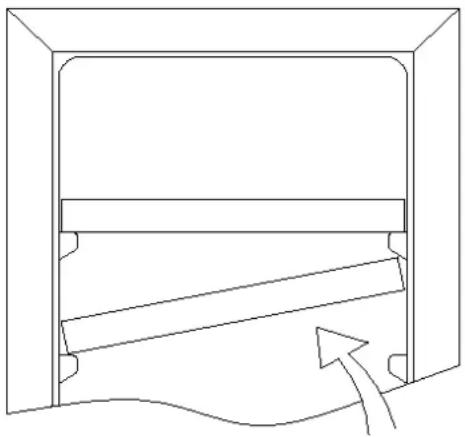

För att ta ur eller sätta in hyllorna i denna kyl, vinkla hyllan enligt figuren och dra ut hyllan helt, eller sätt in den och se till att den sitter ordentligt på stödkonsollerna.

Denna kyl har möjligheten att ha dörröppningen från antingen vänster eller höger sida. Enheten levereras med dörröppningen från vänster sida. Skulle du vilja vända öppningsriktning, följ nedanstående instruktioner:

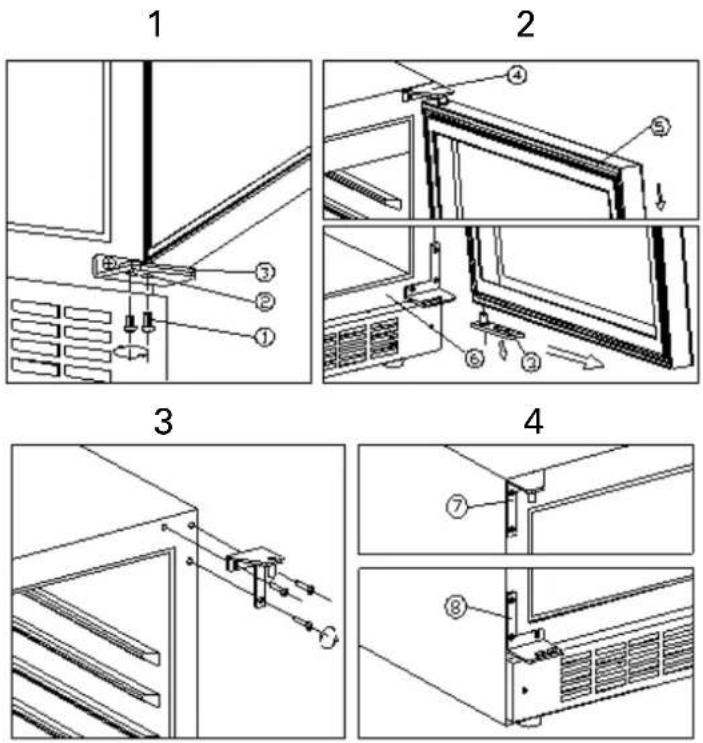

① Låsskruvar

② Nedre gångjärn(Vänster)

③ Dörraxel

④ Övre gångjärn(Höger)

⑤ Dörr

⑥ Skåp

⑦ Övre gångjärn(Vänster)

⑧ Nedre gångjärn(Vänster)

• Skruva ur lässkruvarna ①(se fig. 1).
• Dra ut dörren ⑤ utåt ta ut den (se fig. 2).
• Skruva ur de tre skruvarna ta bort övre gångjärn(höger) ④ (se fig. 3).
• Montera övre gångjärn(vänster) och nedre gångjärn(vänster) med bultar som bilden visar.

För handtagsstång:

Rotera dörren 180° och montera dörren i omvänd ordning mot när du demonterade dörren. (se fig. 4).

För andra typer av handtag:

Montera dörren i omvänd ordning mot när du demonterade dörren.(se fig. 4)

VÅRD & UNDERHÅLL

• Slå av strömmen, koppla ur vinkylen och ta bort alla delar inklusive hyllor.
• Tvätta insidan med varmt vatten och ett milt rengöringsmedel.
• Tvätta hyllorna med ett milt rengöringsmedel.
• Vrid överflödigt vatten ur svamp eller trasa när du rengör området för kontrollerna, eller elektriska delar.
• Tvätta utsidan av skåpet med varmt vatten och ett milt rengöringsmedel. Skölj ordentligt och torka torrt med en ren mjuk trasa.

Strömavbrott

De flesta strömavbrott repareras inom några timmar och bör inte påverka temperaturen på din apparat om du minimerar antalet gånger dörren öppnas. Om strömmen kommer att vara avstängd under en längre tid, måste du vidta lämpliga åtgärder för att skydda ditt innehåll.

Semestertider

Kort frånvaro: Lämna vinkylen i normal drift om du tänker vara borta mindre än tre veckor. Längre frånvaro: Om vinkylen inte ska användas på flera månader, ta bort alla objekt och stäng av apparaten. Rengör och torka insidan ordentligt. För att förhindra lukt och mögeltillväxt, lämna dörren på glänt, sätt något i dörröppningen om nödvändigt.

Att flytta vinkylen

• Ta bort alla flaskor.
- Ta ut lösa föremål inne i vinkylen (t.ex. hyllan), eller sätt fast lösa föremål med t.ex frigolit.
• Vrid justerbara ben upp till ändläget för att undvika skador.
- Tejpa igen dörren.
- Kontrollera att vinkylen stannar säkert i upprätt läge under transport. Skydda också utsidan av kylen med en filt eller liknande.

Energispartips

Vinkylen bör placeras i den svalaste delen av rummet, ej i närheten av värmealstrande apparater och skall också hållas undan från direkt solljus.

Problem med vinkylen

Du kan lösa många vanliga problem enkelt och du kan spara kostnaden för en eventuell serviceavgift. Prova förslagen nedan för att se om du kan lösa problemet innan du ringer ett serviceföretag.

Problem Möjlig orsak
Vinkylen fungerar inte.	Ej ansluten.
	Vinkylen är avstängd.
	Jordfelsbrytaren har löst ut eller en trasig säkring.
Kylens temperatur är ej låg nog.	Kontrollera temperaturinställningen.
	Omgivningstemperatur är för hög alternativt för dålig ventilation runt vinkylen.
	Dörren öppnas för ofta.
	Dörren är inte ordentligt stängd.
	Dörrens packning är inte tillräckligt tät.
Slås av och på ofta.	Rumstemperaturen är högre än normalt.
	Överlastat skåp.
	Dörren öppnas för ofta.
	Dörren är inte ordentligt stängd.
	Temperaturkontrollen är felaktigt inställd.
	Dörrens packning är inte tillräckligt tät.
Ljuset i kylen fungerar inte.	Ej ansluten.
	Jordfelsbrytaren har löst ut eller en trasig säkring.
	LED belysning är trasig.
	Ljusknappen står i "OFF"-läge".
Vibrationer. Kontrollera att vinkylen står plant.
Onormalt buller.	Ett skramlande ljud kan komma från flödet av köldmedium, vilket är normalt.
	Allteftersom varje cykel avslutas, kan ett gurglande ljud höras.
	Sammandragning och expansion av innerväggarna kan orsaka ett smällande och sprakande ljud.
	Kontrollera att vinkylen står plant.
Dörren stängs inte ordentligt.	Kontrollera att vinkylen står plant.
	Dörren har vänts och inte installerats korrekt.
	Dörrpackningen är smutsig.
	Hyllorna är inte i rätt position.

Tekniska data

Modell KCC-VDK18S KCC-VDK46S KCC-VDK46D
Antal flaskor * 18 48 44
Antal hyllor 6 4 5
Spänning 220-240V/50Hz 220-240V/50Hz 220-240V/50Hz
Termostatens övreinställningsområde (C)	5 - 18° 5 - 18° 5 - 10°
Termostatens undreinställningsområde (C)	-	-	10 - 18°
Effekförbrukning	70W	100W	100W
Ljudnivå dB(A)	42	42 42
Mått HxBxD (mm)ink dörr och handtag	865x295x598	865x595x598	865x595x598
Vikt kg	28 kg	44 kg	50 kg

* Standardflaskor 750 ml.

Vi förbehåller oss rätten att ändra utförande eller specifikation utan föregående meddelande.

Vi reserverar oss för ev tryckfel.
