BRUKSANVISNING Kleopatra II Solsmart
Produkten är avsedd för att användas utomhus eller inomhus. Solcellen omvandlarsolljus direkt till el som driver fontänpumpen. För att detta skall fungera måste solcellen placeras soligt. Pumpens prestanda beror på solinstrålningen och solcellens inriktning mot solen. Pumpen är borstlös, drivs med likström och har torrkörningsskydd. Två sensorer på sidan av pumphuset känner av om dessa är under vatten, om så inte är fallet stängs pumpen av.

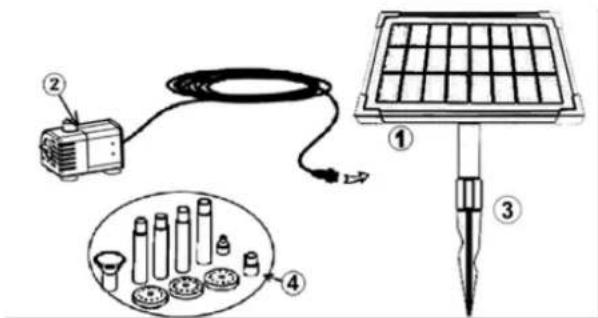

2. KOMPONENTER
- Solcell med markspjut
- Pump
- Markspjut
- Munstycken, ger olika vattenstråle och förlängningsrör
3. MONTERING
- Packa upp delarna försiktigt.
- Anslut sladdens kontakt till uttaget på solcellens baksida och dra åt skyddsmuffen.
-
Skruva fast markspjutet på solcellens baksida, placera solcellen på ett soligt ställe och rikta in den mot solen.
-
Montera valt munstycke (4 olika att välja på) och förlängningsör på röret på pumpens ovansida och ställ pumpen under vatten. Pumpens sugproppar fäster bäst på en hård och glatt yta, t ex ett tefat. Justera höjden på munstycket med förlängningsrören.
- Ändra inte på någon komponent, då gäller inte produktgarantin!
- Anslut aldrig pumpen till växelström. Den är endast avsedd för likström.
- Använd pumpen i sötvatten, (aldrig över 40° C). Absolut inga lösningsmedel eller kemikalier.
- Skada inte solpanelen.
- Om botten på dammen/karet är geggig, höj upp pumpen ovanför bottengeggan genom att placera pumpen på en tegelsten eller dyl. Då suger pumpen in renare vatten och filtret sätter inte igen så fort.
- Tag in pumpen vid risk för frost.
5. RENGÖRING OCH UNDERHÅLL
Om pumpen slutar att fungera eller får nedsatt effekt kan den behöva rengöras.

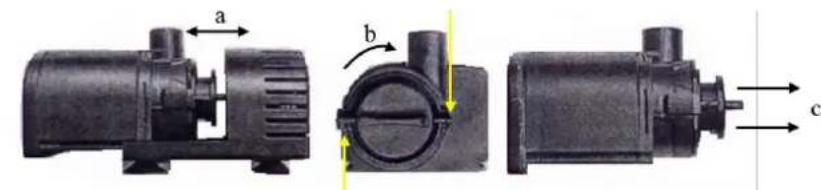

a) Pumpen öppnas genom att försiktigt dra ut pumpskalets botten (delen som sugpropparna i botten sitter på, se bild a).
Rengör försiktigt.
b) Pumphuset öppnas genom att försiktigt vrida "locket" medsols (se bild b).
c) Ta ut pumphjul och drivaxel (se bild c) och skölj dem och pumphuset.
d) Montera pumphjul och drivaxel och
tillse att gummibussningen för drivaxelns ände inuti pumpen är på plats. För att sätta på locket igen, placera det "tio i fyra" och vrid försiktigt motsols.
e) Solcellen kan rengöras/putsas med en mjuk trasa eller rengöringsmedel avsett för glas.
6. OM PUMPEN INTE FUNGERAR
Om pumpen inte fungerar fastän solcellen är riktad mot solen:
- Kontrollera att solcellen är ansluten till pumpen (kontakt i uttag, åtdragen skyddsmuff) och att pumpen står under vatten.
- Småpartiklar, grässtrån, löv, etc. kan sätta igen pumpen. Rengör enligt 5. RENGÖRING OCH UNDERHÅLL
-
Om pumpen fungerar men inget vatten kommer upp ur munstycket: rengör munstycken och pumphus från skräp som kan blockera vattenflödet.
-
TEKNISKA DATA
| Spänning | 8 V | Max lyfthöjd vatten | 1,0 m |
| Max effekt solcell | 3,5 W | Max flöde | 300 l/h |
| Längd anslutningssladd | 5,0 m | Ursprungsland | Kina |
7. ÅTERVINNING
När produkten tjänat ut skall den lämnas på återvinningsstation i behållare för elavfall.
