BRUKSANVISNING Poseidon Solsmart

Produkten är avsedd att användas utom- eller inomhus. Pumpen drivs av batterienheten som laddas av solcellen. Solcellen omvandlar solljus direkt till el i form av likström, som laddar batteriet.

För att detta skall fungera måste solcellen placeras i solsken och riktas mot solen. Pumpen kan således köras även om det är mulet eller mörkt, förutsatt att batteriet är laddat.

Pumpen är borstlös och drivs med likström. Pumpens flöde kan regleras genom att vrida på vredet på pumpens gavel (se bild).

2. KOMPONENTER

1. Solcell med markspjut

2. Batterienhet

3. Pump

4. Munstycken, ger olika vattenstråle samt förlängningsrör

1. Packa upp delarna försiktigt.

2. Anslut sladden från batterienheten till uttaget på solcellens baksida och skruva åt skyddsmuffen. Skruva fast markspjutet på solcellens baksida, placera solcellen på ett soligt ställe och justera så att den är riktad mot solen.

3. Anslut den långa sladden från pumpen till batterienhetens uttag "OUTPUT" och skruva åt skyddsmuffen.

4. I förpackningen medföljer förlängningsrör och olika munstycken till pumpen med vilka man kan variera utseendet på strålen. Låt röret med munstycke sticka upp en bit ovanför vattenytan.

4. DRIFT

OBS! När du tar pumpen i drift första gång kan batteriet behöva laddas i 2-3 timmar.

1. Placera pumpen under vatten. Hela pumpen måste vara under vatten för att den skall fungera.

2. Starta pumpen genom att trycka på Strömbrytaren (1/0) på batterienheten (dvs tryck in i läge 1). Den gröna lampan skall lysa för att pumpen skall starta.

3. Pumpen stannar automatiskt när batteriet är urladdat till min nivån, samtidigt som den röda lampan börjar lysa. Då är det dags att ladda batteriet. Pumpen startar automatiskt när batteriets laddning nått startnivå och den gröna lampan börjar lysa. Blinkar lampan rött/grönt i 10 sekunders intervaller behöver batteriet laddas i ytterliggare ca 30 min innan pumpen startar.

5. RENGÖRING OCH UNDERHÅLL

Om pumpen slutar att fungera eller får nedsatt effekt kan den behöva rengöras.

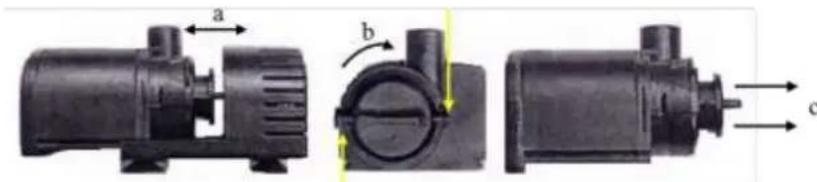

a. Pumpen öppnas genom att försiktigt dra ut pumpskalets botten (delen som sugpropparna i botten sitter på, se bild a). Rengör försiktigt.

b. Pumphuset öppnas genom att försiktigt vrida "locket" medsols (se bild b).

c. Ta ut impeller och drivaxel (se bild c) och skölj dem och pumphuset.

d. Montera impeller och drivaxel och tillse att gummibussningen för drivaxelns ände inuti pumpen är på plats. För att sätta på locket igen, placera det "tio i fyra" och vrid försiktigt motsols.

e. Solcellen kan rengöras/putsas med en mjuk trasa eller rengöringsmedel avsett för glas.

6. ATT TÄNKA PÅ

1. Ändra inte på någon komponent, då gäller inte produktgarantin!
2. Anslut aldrig pumpen eller batterienheten till växelström. Den är avsedd för likström.
3. Använd pumpen i sötvatten (under 40°C). Använd absolut inga lösningsmedel eller andra kemikalier.
4. Batterienheten är gjord för utomhusbruk, men skydda den från extrem hetta eller kyla. Ställ den gärna i skugga och skydda från skyfall. Den skall inte stå under vatten! Skada inte solpanelen.
5. Om botten på dammen/karet är geggigt så ställ pumpen på ett fat eller exv. en tegelsten så att pumpen inte täpps igen eller använd en flytdisk från Solsmart.
6. VINTERFÖRVARING! Ta in allting inför vintern så att det inte fryser. Under vintern bör batteriet underhåll laddas någon gång per månad. Placera solcellen i ett fönster, se till att strömbrytaren är i läge Av (O) och ladda tills att den gröna lampan börjar lysa.

7. OM PUMPEN INTE FUNGERAR

Om pumpen inte fungerar fastän solcellen är riktad mot solen:

1. Kontrollera att strömbrytaren är i läge På (1).
2. Om den röda lampan på batterienheten lyser har batteriet inte tillräcklig laddning och behöver laddas, kontrollera att solcellen är riktad mot solen.
3. Kontrollera att alla sladdar är anslutna.
4. Småpartiklar, grässtrån, löv, etc. kan sätta igen pumpen. Rengör pumpen enligt 5. RENGÖRING OCH UNDERHÅLL.
5. Kontrollera att det är fritt i munstycke och förlängningsrör. Om inte så rengör munstycke och förlängningsrör.
6. Det laddningsbara batteriet har en livslängd på ca 1,5 år. Därefter kan det behöva bytas, se instruktion nedan.

8. BATTERIENHETEN

1. Batterienheten är konstruerad för att lagra energi som laddas via en solcell. Med denna kan du lagra solenergin och använda den när solen inte längre lyser, dvs när det är mulet eller mörkt. Hur fort laddning sker beror på solinstrålningen och solcellens inriktning mot solen.
2. Batterienheten slår av laddningen automatiskt när batteriet är fulladdat, och stoppar pumpen när batteriet när lägsta laddningsnivå (det laddar aldrig ur helt). Batteriet laddas oberoende av strömbrytarens läge (Av/På).
3. Den lilla lampan visar batteriets laddningsstatus. Grön lampa betyder att det är laddat, röd lampa betyder att det behöver laddas.
4. Om du vill spara batteri för att tex kunna köra pumpen länge på kvällen, ställ stömbrytaren i läge "Av" under dagen så att den laddar utan att pumpen går.

9.BYTE AV BATTERI

i. Vänd batterienheten upp och ner och lossa de fyra skruvarna med en stjärnskruvmejsel. Vänd den sedan rätt och tag försiktigt bort locket.
ii. Lossa den vita kontakten. Det underlättar om man använder en radiotång när kontakten skall lossas. OBS! Drag inte i sladdarna då detta kan skada sladdar och kontakt.
iii. Lyft ut det uttjänta batteriet och lämna det till återvinning. Batteriet får inte kastas i hushållssoporna.
iv. Sätt in det nya batteriet och anslut den vita kontakten.
v. Sätt på locket och vänd batterienheten upp och ner. Skruva försiktigt fast de fyra skruvarna igen och avsluta med att vända batterienheten rätt.

1. TEKNISKA DATA

Batterienhet spänning till pump	7,68V	Max lyfthöjd vatten	0,5 m
Max effekt solcell	2,5 W	Max flöde	155 l/h
Blybatteri	6V/2,3 Ah	Längd anslutningssladd	5,0 m
Ursprungsland	Kina

11. ÅTERVINNING

När produkten tjänat ut skall den lämnas på återvinningsstation i behållare för elavfall.

Batteriet skall lämnas i behållare för batterier.
