	BRUKS- OCH SKÖTSELANVISNINGREAL 9000 PLUS/EL/VUXEN/BARN/MINI/COXIT	Artikelnr 803410Ändrad 130813Giltig från 070601
REAL 9000 PLUS är en arbetsstol för personer med funktionsnedsättning.REAL-stolen enligt nedan specificerade modellbeteckningar är CE-märkt i enlighet med Läkemedelsverkets författningssamling för medicintekniska produkter LVFS 2003:11.

REAL-stolen har utbytbara komponenter, tillbehör och funktioner med inställningsmöjligheter för individuell anpassning. Stolen skall endast brukas av den person och för det ändamål för vilken den är avsedd. Stolen är avsedd för inomhus-bruk och skall ej utsättas för vatten, andra vätskor eller kemikalier. Ej heller hög värme eller långvarig och intensiv solbelysning eller annan strålning. Stolen får ej utrustas med andra tillbehör eller komponenter än vad som godkänts av Mercado Medic AB. För bibehållen CE-märkning får inga anpassaningar eller förändringar utföras utan Mercado Medic AB's godkännande http://www.mercado.se/pdf/swe/3/anpassning.pdf. Reparationer och andra tekniska åtgärder får endast utföras av personal auktoriserad av Mercado Medic AB. Läs noga igenom denna bruksanvisning innan stolen tas i bruk.

• REAL PLUS EL tillhör skyddsklass II, internt batteri.
• REAL PLUS EL tillhör skyddstyp B.
- REAL PLUS EL är EMC-testad och provad enligt EN 60601-1-1 och EN 60601-1-2 och skall därför hanteras enligt vår bruks- och skötselanvisning.
• EMC-bilaga finns att ladda hem på http://www.mercado.se/pdf/swe/3/emc.pdf
• REAL PLUS EL kan störas av mobiltelfoner eller annan RF-kommunikationsutrustning.
• Max brukarvikt: REAL PLUS 140 kg. REAL PLUS EL 150 kg.
- Stolen skall transporteras i avsedd kartong på pall. Lagras inomhus med minst +10°C.
- Endast elektrisk utrustning från Mercado Medic AB får användas på REAL PLUS EL.
- OBS! De elektriska funktionenerna på REAL PLUS EL-stolarna får användas max 10% av tiden (max 6 min/h). Om denna gräns överskrids kan det uppstå skador på stolen.
• Denna symbol varnar för klämrisk.

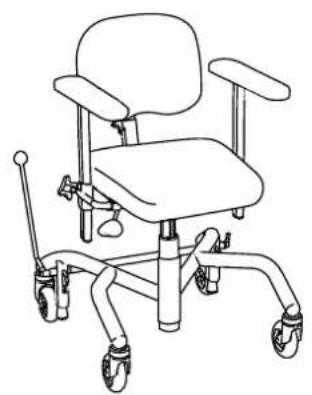

BEKANTA dIG MEd dIN REAL 9000 PLUS

KONTROLLPUNKTER FÖRE ANVÄNDNING

1. Justera upp armstöden i lämplig höjd och lås ratt avsedd för höjdreglering.
2. Montera ryggstolpen i avsett fäste och lås ratt avsedd för höjdjustering av ryggstöd.
3. Montera bromsspak i avsett fäste (höger eller vänster sida). Gäller ej elbroms.
4. Samtliga rattar och vred skall vara åtdragna innan man sätter sig i stolen.
5. Stolen skall alltid vara bromsad när man sätter sig och reser sig.
6. För att kunna använda elfunktionerna; drag ut den röda transportsäkringen i laddjacket (gäller EL-stol).
7. Ladda stolen enligt bifogad instruktion före användning första gången (gäller EL-stol).

RIKTLINjER FÖR INdIVIdUELLA ANPASSNINGAR AV MERCAdO MEdIC ABs PROdUKTER

Anpassningar får göras endast av personal som genomgått Mercado Medic ABs utbildning för service och rekonditionering.

Artiklar som finns på lista över gällande kombinationsavtal http://www.mercado.se/sv/teknisk-info får monteras med av Mercado Medic AB bibehållen CE-märkning. Önskas artikel som ej finns på lista över gällande kombinationsavtal monteras skall hos kund auktoriserad personal kontakta Mercado Medic AB för skriftligt godkännande.

Artikel som skall utvärderas måste fysiskt skickas till Mercado Medic AB från antingen kund eller leverantör av artikel i fråga. Mercado Medic AB kontaktar sedan leverantör av artikel ifråga om eventuellt kombinationsavtal är aktuellt, genomför Mercado Medic AB en riskanalys på önskad artikel. När riskanalys är utförd erhåller kund ett skriftligt utlåtande.

Stolar som genomgått förändringar enligt nedan skall verifieras av Mercado Medic AB för att Mercado Medic AB skall bibehålla produktansvaret.

• Stoppade detaljer såsom sitsar, ryggstöd, armstöd, sidostöd, bålstöd och nackstöd får anpassas såvida man ej överskrider på produkten befintliga yttre justeringsmätt.
• Tyngdpunkt över lyftdon skall bibehållas/centreras för bästa funktion.
• Stoppade detaljer skall klara gällande antändlighetskrav och andra miljökrav.
• Ytor som belastas med betydande vertikala krafter får ej hamna utanför den yta (bas) som bildas av hjulcentrumpunkterna.

Om dessa riktlinjer uppfylls behåller Mercado Medic AB produktansvaret för sin produkt.

Produkter som specialanpassas av vården utanför Mercado Medic ABs direktiv där vården också tar över produktansvaret kan återställs till originalskick. Detta måste utföras av en auktoriserad tekniker godkänd av Mercado Medic AB. Mercado Medic AB återtar då produktansvaret enligt CE-märkning 93/42 EEG; Medicintekniska Produktdirektivet MDD.

Vid frågor angående anpassningar/specialanpassningar kontakta Andreas Teske:

T.08-555 143 19

E. [e-mail]

BROMS

OBS! Stolen skall alltid vara bromsad när man sätter sig och reser sig. Bromsen skall kontrolleras regelbundet. Vid slitage bytes bromsfot av gummi. Bromsfunktionen kan vara nedsatt på ojämt underlag.

Bromsspak, fotbroms och elbroms.

1

Handbroms och fotbroms

1. Broms, PLUS-stativ 48 för spak framåt.
2. Broms, PLUS-stativ 43 för spak bakåt, pedal nedåt.
3. EL- broms, tryck på knapp.
4. EL- broms, tryck på knapp.

5. Handbroms på transportstativ, bromsa max och tryck ned den röda kilen. Låsa upp – pressa handtaget uppåt tills kilen lossnar.

6. Bromsspaksfästet – för att bromsa stolen även då armstödet är utjusterat i bredd; lossa skruven på bromsspaksfästet med en 6 mm insexnyckel, drag ut fästet, fäst skruven i nästa hål och drag åt skruven hårt med insexnyckeln.

BromsspaksfästeHandbroms

SITTHÖJD/LYFTOMATER

DET FINNS TVÅ TYPER AV LYFTOMATER:

Gasfjäder och EL. Det finns standard och låg sitthöjd. Reglage för gasfjäder kan placeras under sits eller armstöd. EL-reglage är monterat som standard under armstöd. OBS! Lätta personer kan behöva hjälp med att höja och sänka den gasfåderreglerade sittenheten.

REGLAGE

1. Sitthöjd. Gasfjäder – för reglage uppåt.
2. Sitthöjd. EL – för reglage uppåt/nedåt.
3. Sitthöjd. EL – reglage i lös dosa.

Vänster knapp = upp.

Höger knapp = ned.

Gasfjäderreglage under armstöd (Tillval)

Elreglage i lös dosa/joystick/fjärrkontroll finns som tillval. På bilden visas lös dosa.

SITSTILT (TILLVAL)

DET FINNS TRE TYPER AV SITSVINKLING:

Vev, gasfjäder och EL. Reglage för gasfjäder kan placeras vid sitsens vänstra bakkant eller under armstöd. EL-reglage är monterat som standard under armstöd. Standard på sitstiltens intervall är +15°/-8°.

REGLAGE

1. Sitstilt. Vevreglerad – vrid reglage.
2. Sitstilt. Gasfjäder – för reglage bakåt.
3. Sitstilt. Gasfjäder – för reglage uppåt.
4. Sitstilt. EL – för reglage uppåt/nedåt.
5. Sitstilt. EL – reglage i lös dosa.

Vänster knapp = framåt

Höger knapp = bakåt.

Vevreglerad

Gasfjäderreglage under armstöd

EL-reglerad EL-reglerad

i lös dosa

OMVÄND SITSTILT ELLER ALL SITSTILT BAKÅT (TILLVAL)

REGLAGE

1. Armstöd placerade här följer med sitsens vinkling.
2. Armstöd placerade här följer ej sitsens vinkling.
3. Det finns 3 lägen. Vid val av läge 3 måste stolen utrustas med stativförlängare.
4. Fram 15°, bak 8° - standard sitstilt
5. Fram 8°, bak 15° - omvänd sittilt
6. Fram 0°, bak 23° - all sitstilt bakåt

RYGGMEKANISM

DET FINNS FYRA TYPER AV RYGGMEKANISMER:

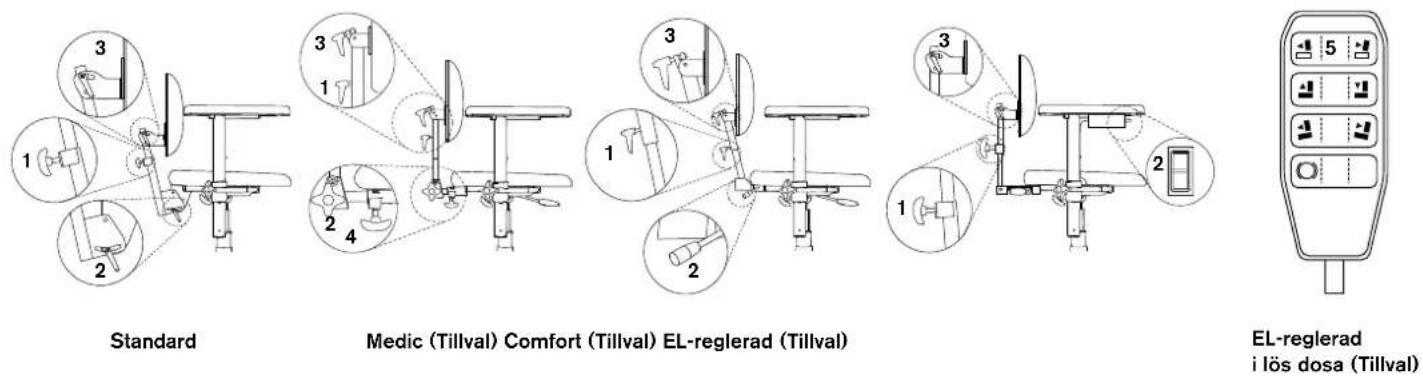

Standard, Medic, Comfort och EL. Samtliga finns i lågt respektive högt utförande (illustrerade stolar har alla låg rygg). Alla ryggmekanismer har separata reglage för höjd, djup och vinkel. Medicmodellen har utökad djupledsinställning.

REGLAGE

1. Höjd.
2. Vinkel på ryggmekanism.
3. Vinkel på ryggplatta.
4. Djup.
5. Ryggvinkel. EL-reglage i lös dosa.
   Vänster knapp = framåt
   Höger knapp = bakåt.
   OBS! Säkerställ att Medic ryggfällning justeras in i fästet så att fjädersnäppet läser och ryggfällningen ej kan dras ur.

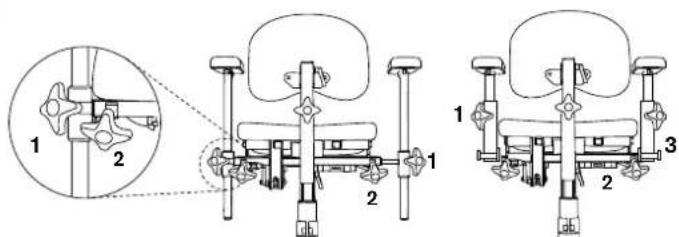

ARMSTÖD

REGLAGE

1. Höjdjustering.
2. Breddjustering.
3. Fällning.

Standard Fällbara armstöd (tillval)

ROTATIONSFRIGÖRARE (TILLVAL)

OBS! Rotationen skall vara i låst läge när man sätter sig och reser sig. Kontrollera att spärren har "klickat" i.

REGLAGE

1. Vrides medurs för att frikoppla, moturs för att låsa.

Det finns två varianter på hur coxitklaffarna justeras. På stol utan sitsvinkling sitter reglagen under sitsens framkant. På stol med sitsvinkling sitter reglagen under sitsens bakkant.

REGLAGE

1. Lossa, ställ in önskad vinkel och drag åt.
2. Vrid reglaget för att sänka/höja klaffen.

Stolen bör torkas av och hållas ren från damm och smuts.

Plyschlädsel tvättas med skumtvätt:

1. Ta bort lös smuts, smulor och liknande.
2. Applicera ett tunt skikt med skum, gnid skummet jämnt med en fuktig trasa.
3. Eftertorka med en ren och lätt fuktad trasa.
4. Dammsug väl när allt torkat.

Konstläder tvättas med såpvatten alternativt avtorkas med spritlösning till exempel desinfektionsmedel.

Sits, ryggstöd och övriga stoppningsdetaljer är av funktionella skäl ej tillverkade i slutet material. Vid rekonditionering bör stoppningsdetaljer av hygieniska skäl bytas ut.

Ellyftomaten skall regelbundet kontrolleras med avseende på damm, smuts och stabilitet: höj upp sittplattan till högsta läge. Gör rent med trasa. Vatten eller något lösningsmedel får ej användas. Smörj sedan in cylindern med ett tunt lager teflon- eller siliconbaserat smörjfett.

Vi rekommenderar att batteriladdare REAL 9000 Typ 2240-12V med art.nr 802289 används vid laddning av stolen. Önskas annan batteriladdare var vänlig kontakta Mercado Medic AB för skriftligt godkännande. Laddning av batteriet bör ske regel-bundet, om möjligt en gång per dygn. Det är viktigt för batteriets livslängd att det aldrig blir helt urladdat.

LADDNING (GÄLLER EL-STOL)

Anslut laddningsproppen på laddaren till laddjacket (1) på boxen där vippströmbrytaren för höjning och sänkning av stolen är placerad. Anslut därefter laddarens kontakt till ett vägguttag. Lysdioden på laddaren indikerar att laddning sker. När lysdioden ändrar färg ifrån orange till grönt är batteriet färdigladdat. Stolen går att höja och sänka när laddning pågår. Detta gäller EL-stolar levererade från v. 11 2013 eller tidigare levererade uppdaterade stolar.

OBS!

Laddning av batteriet är särskilt viktigt på de stolar som har elbroms, elvinkling och elrygg då funktionen kräver hög batterikapacitet för att inte förlora funktionen. Säkerställ funktionerna genom att ladda batteriet en gång per dygn. Vid byte av batteri (typbeteckning: HP7-12 12V 7.2Ah), var noga med att rödmärkt batterikabel fästes på pluspolen på batteriet och minuskabel på minuspolen. Om stolens elektriska funktion upphör att fungera är det sannnolikt en säkring som gått. Kontrollera säkringarna. De är placerade under sitsen på sladden mellan batteri och ställdon. Byt trasig säkring mot ny 25 A säkring.

TÄNK PÅ FÖLJANDE NÄR DU HANDSKAS MED BATTERIER:

- Kortslut aldrig batteriet. • Utsätt inte batteriet för kraftiga stötar eller för öppen eld. • Vid kontakt med batterisyra, skölj med vatten i ca 30 min. och kontakta läkare. • Uttjänta batterier skall lämnas på miljöstationer.

REKONDITIONERINGS-/UNdERHåLLSANVISNING REAL 9000/REAL 9000 PLUS

1. Fixlyftomat

□ 1. funktion / rengöring
☐ 2. rotationslåsning / funktion
☐ 3. infästning / efterdragning

2. Ellyftomat

□ 1. missljud / slirkoppling
2. rotationslåsn / smörjning
☐ 3. infästning / efterdragning
4. batteri / laddn / kondition
□ 5. kabeldragning / slitage

3. Underrede

1. svetsar
2. skruvförband
   ☐ 3. stativförl. / infästn. / funktion

4. Länkhjul

☐ 1. funktion / rull / svängning
2. lager / hjulbanor
☐ 3. infästning / efterdragning

5. Broms

□ 1. funktion / lyfthöjd
2. funktion / lager
□ 3. slitage bromsfot
4. bromsspak

6. Sittkryss

□ 1. mekanik / svetsar
□ 2. skruvförb. / efterdragning
☐ 3. plastpluggar / bussningar
□ 4. sittplatta / rengöring / byte
□ 5. coxitmekanik / manövrering

7. Vinkelsits

□ 1. slitage rörliga delar
□ 2. gasfjäder / funktion
☐ 3. vevvinkling / slitage
□ 4. manuell vinkling / låsning
□ 5. manövrering / smörjning

8. Ryggmekanik

□ 1. funktion / slitage
☐ 2. infästning / efterdragning
□ 3. plastpluggar / bussningar
☐ 4. ryggplatta/ rengöring / byte
□ 5. gasfjäder / funktion

9. Armstöd

□ 1. funktion / slitage
□ 2. plastpluggar / bussningar
☐ 3. armst.plattor / reng. / byte
□ 4. regl. under armst. / funktion
☐ 5. man.box. / joystick / laddkont.

1. Klädsel tillbehör
   □ 1. nackstöd
2. bålstöd
3. sidostöd
   □ 4. amputationskudde
4. överdragsklädsel
5. grenkil / magstöd

1. nackstöd
2. bälstöd
3. sidostöd
   □ 4. amputationsstöd
4. körhandtag
5. grenkil / magstöd

12. Eltillbehör

□ 1. batteriladdare / funktion
□ 2. elbroms / funktion
□ 3. elvinkling / funktion
□ 4. elrygg / funktion

13. Rengöring

1. länkhjul
   □ 2. stativ
   □ 3. stoppdetaljer
2. övrig mekanik

Undvik att använda högtryck vid rengöring då det tränger in i lager, med mera, och ger onödigt slitage.
