BRUKSANVISNING Sound Cube V513 TDK

FARLIG SPÄNNING: Blixten med pilsymbolen i en triangel är avsedd a varna användaren för oisolerad farlig spänning inom produkten, som kan vara stark nog a ge personer en elstöt.

OBS: Utropstecknet i en triangel är avsedd a uppmärksamma användaren på, a det nns vikga dri- och underhållsinstrukoner (service) i handboken som medföljer apparaten.

OBS: Användaren varnas för a uöra modikaoner eller förändringar, som inte blivit godkända av Imaon Corp. Modikaonerna eller förändringarna kan orsaka okompabilitet i apparaten, vilket kan leda II a rägheten a använda apparaten upphävs.

Denna utrustning överensstämmer med del 15 i FCC-reglerna och med del RSS-210 i Industry Canada-reglerna. Användningen sker på två följande villkor: (1) denna enhet får inte orsaka skadliga störningar, och (2) denna enhet måste acceptera alla störningar som moas, inklusive störningar som kan orsaka oönskad användning.

OBS: Denna utrustning har testats och visat sig ligga inom gränserna för en digital apparat i Klass B enligt Del 15 i FCC-reglerna. Dessa gränsvärden är skapade för a ge rimligt skydd mot skadliga störningar i en bostadsinstallaon. Utrustningen genererar, använder och kan ge ifrån sig radiofrekvensenergi och kan, om den inte installeras och används i enlighet med instrukonerna, orsaka störningar som skadar radiokommunikaoner. Det nns dock ingen garan, a störningar inte förekommer vid vissa installaoner. Om denna utrustning orsakar skadliga störningar på radio-och tv-moagningar, vilket kan fastställas genom a stänga av och slå på utrustningen, uppmanas användaren a försöka korrigera störningarna på e eller er av följande så:

• Orientera on eller ya moagarantennen.
• Öka avståndet mellan utrustningen och moagaren.
• Anslut utrustningen Il e nätuag på en annan krets än den som moagaren är ansluten till.
• Rådgör med återförsäljaren eller en utbildad radio/tv-tekniker.
• Klassiceringsinformaonen nns på apparatens boen.

ÖVERSPÄNNINGSSKYDD: Vi rekommenderar att du ansluter apparaten ll e nätuag med överspänningsskydd. Skador som orsakas av överspänning vid åskväder INGÅR INTE i garann.

VARNING: MINSKA RISKEN FÖR BRAND OCH ELCHOCK GENOM ATT INTE UTSÄTTA APPARATEN FÖR REGN ELLER FUKT.

Denna klass B digitalapparat uppfyller direkvkravet Canadian ICES-003.

Denna Klass B digitalapparat uppfyller följande direkvkrav: European Union CE – EMC Direcve (89/336/EEC) och European Union CE – Low Voltage Direcve (73/23/EEC). Denna Bluetooth-modul uppfyller väsentliga krav och relevanta villkor av R&TTE-direkv (1999/5/EC). Denna produkt är märkt med CE-märke och den utnyjar radiofrekvensband, som är harmoniserade runtom Europeiska samfundet med undantag av vissa begränsningar för inomhusbruk i Frankrike.

WARNING: MINSKA RISKEN FÖR ELCHOCK, SE TILL ATT BREDARE STIFTET PÅ NÄTKONTAKTEN PASSAR IN I BREDARE ÖPPNINGEN PÅ VÄGGKONTAKTEN OCH SKJUT IN NÄTKONTAKTEN OMSORGSFULLT

VIKTIGA SÄKERHETSFÖRESKRIFTER

1. Läs dessa instrukoner.
2. Behåll dessa instrukoner.
3. Uppmärksamma alla varningar.
4. Följ alla instrukoner.
5. Använd inte apparaten i närheten av vaen.
6. Rengör endast med en torr duk.

7. Använd endast Ilbehör som anges av Ilverkaren.

8. Blockera inte någon av venlaonsöppningarna. Installera i enlighet med Ilverkarens instrukoner.

9. Installera inte i närheten av värmekällor som element, värmepannor, spisar eller annnan utrustning (inclusive förstärkare) som ger ifrån sig värme.

10. Kringgå inte säkerthetsanordningen i den polariserade eller jordade strömkontakten. En polariserad kontakt har två s, e brädare en det andra. En jordad kontakt har två s och e tredje jordningss. Det breda set och det tredje set är vikga för din säkerhet. Om den medföljande kontakten inte passar i di nätuag, ska du be en elektriker byta ut det gamla uaget.

11. Skydda nätsladden för a någon går på den eller a den kläms fast, särskilt vid kontakterna, vägguagen och platsen där de ansluts Il apparaten.

12. Använd endast med vagn, stav, ställning, fäste eller bord som anges av Ilverkaren eller som medföljer apparaten. När en vagn används, ska vagnen med utrustningen yas försikgt för a hindra a den välter och orsakar skador."

13. Koppla ur apparaten under åskväder och då apparaten inte skall användas under en längre d.

14. All service hänvisas Il kvalicerad servicepersonal. Service krävs när apparaten har skadats på något sä, t.ex. om strömkabeln eller kontakten har skadats, om vätska har spillts eller om föremål har fallit ned i apparaten samt om apparaten har blivit utsa för regn eller fukt, inte fungerar normalt eller har tappats.

15. WARNING: Minska risken för brand eller elchock, utsä inte denna apparat för regn eller fukt. Placera inte föremål fyllda med vaen, såsom en vas på apparaten.

16. Strömkontakten används för att koppla ur apparaten och kontakten bör vara lä åtkomlig. För a koppla apparaten helt ur nätet måste strömkontakten avlägsnas helt ur nätuaget.

17. WARNING: Minska risken för explosion eller brand genom a inte utsäa baerier för kraig hea, t.ex. solsken, eld eller liknande.

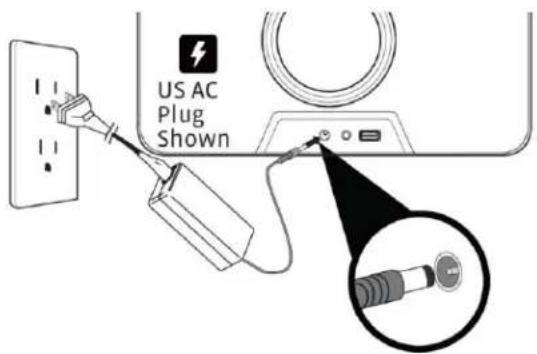

ANSLUTNING TILL NÄTSTRÖM

1. Välj lämplig nätkontakt och anslut den II nätadaptern.
2. Koppla nätadapterns DC-kontakt II "DC IN"-anslutningen ⑤ på baksidan av enheten och koppla nätkontakten II e 100V-240V-eluag.

Obs:

• Använd endast medföljande nätadapter.
• Lossa både DC-kontakten och nätströmskontakten när enheten inte är i bruk.

Insä ning av ärrkontrollsba eriet:

1. Lossa baerifacket med a trycka på haken och dra sedan ut baerifacket.
2. Sä in e CR2025-baeri. Säkerställ rä polaritet (posiva sidan uppåt).
3. Placera baerifacket Ilbaka på sin plats.

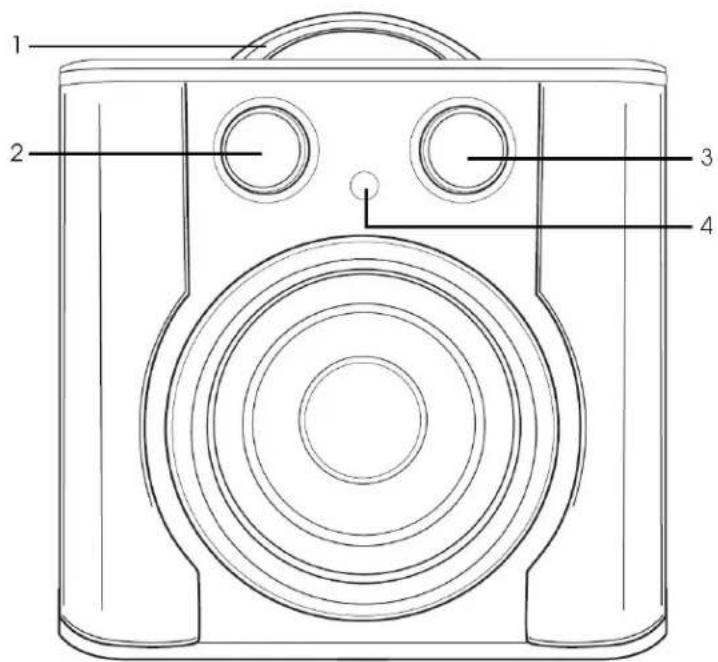

FUNKTIONER OCH KONTROLLKNAPPAR

1. Handtag

2. Ström/Volymkontroll

3. Ljudkälla/väljare

4. Sensor för ärrkontroll

1. DC IN-ingång

2. USB-uppladdningskontakt

3. AUX-ingång

1. OFF-knapp (från)
2. ON-knapp (på)
3. Bluetooth®-knapp
4. AUX-knapp
5. "Tyst"-knapp (Mute)
6. Volymknapparna

Välj önskad funkon med a trycka på motsvarande funkonsknapp (Bluetooth, AUX)

ANVÄNDNING

Påslag/Frånslag av Sound Cube:

Tryck på enhetens Ström/Volymkontroll ②. . Om du använder ärrkontroll, tryck på "ON (på)"-knappen ⑨ för påslag och tryck på "OFF(från)"-knappen ⑧ för frånslag.

1. Koppla på Sound Cube; senaste ljudkälla och inställd volym akveras.
2. Tryck en gång på Ljudkälla/väljare-kontrollen ③, varvid alla funkoner lyser upp. Vrid Ljudkälla/väljare-kontrollen ③II Bluetooth-läget ( ) och bekräa med a trycka på Ljudkälla/väljare-kontrollen ③ eller tryck på ärrkontrollens Bluetooth®-knapp ⑩.
3. Häll nedtryckt Ljudkälla/väljare-kontrollen ③ca. tre sekunder, Ils Bluetooth-indikatorn blinkar snabbt och du hör en signalton, vilket antyder a högtalaren kan nu "ideneras" eller tryck på ärrkontrollens Bluetooth®-knapp ⑩ Ils Bluetooth-indikatorn blinkar snabbt och du hör en signalton.
4. Akvera Bluetooth-läget på Bluetooth-enheten och välj "V513" på enhetslistan. Om Bluetooth-enheten frågar eer e lösenord, mata in "0000". Somliga Bluetooth-enheter ber dig acceptera förbindelsen. Om parbildningen lyckades, kan du höra en signalton från högtalaren och Bluetooth-indikatorn lyser blå. Om parbildningen misslyckades, blinkar Bluetooth-indikatorn långsamt.

VIKTIGT: Eer steg 3 har du två minuter på dig a uöra parbildning mellan enheterna.

'Obs: Eer parbildning kommer Sound Cube a minnas förbindelsen i fortsättningen.

1. Användning av en Bluetooth-enhet
2. Välj en parbildad Bluetooth-enhet (se föregående kapitel), tryck på Ljudkälla/väljare-kontrollen ③, varvid alla funkoner lyser upp. Vrid Ljudkälla/väljare-kontrollen ③ Il Bluetooth-läget och bekräa med a trycka på Ljudkälla/väljare-kontrollen ③ eller tryck på ärrkontrollens Bluetooth®-knapp ⑩.
3. Säkerställ a enheten är ansluten II Sound Cube.
4. Akvera din Bluetooth-enhet för uppspelning och dess ljud återges med Sound Cube.
5. Justera volymen med Ström/Volymkontrollen ② på Sound Cube, eller med volymkontrollen på din Bluetooth-enhet och justera bas och diskant enligt anvisningar, som följer senare i denna manual.
6. Du kan tysta ljudet med a trycka på ärrkontrollens knapp ⑫.

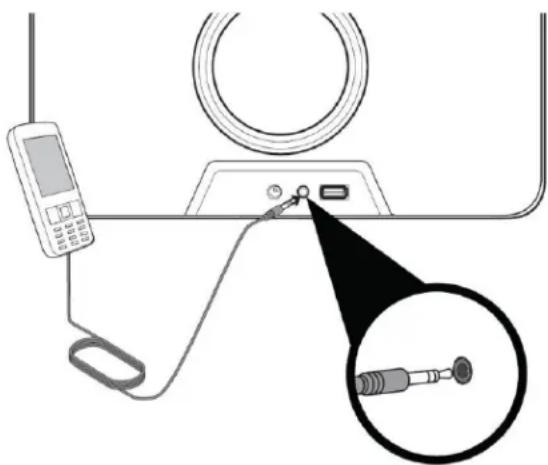

AUX-ingång (på baksidan av enheten)

1. Koppla ena ändan av audiokabeln (ingår ej) Il linjeutgången ("LINE OUT") eller högtalaruaget på din audio-enhet och andra ändan Il "AUX"-ingången ⑦ på baksidan av Sound Cube.

2. För a lyssna på din audio-enhet, koppla på Sound Cube samt din audio-enhet.

3. Tryck en gång på Ljudkälla/väljare-kontrollen ③, varvid alla funkoner lyser upp. Välj linjeingångsfunkonen med a vrida Ljudkälla/väljare-kontrollen ③II AUX-läget och bekräa med a trycka på Ljudkälla/väljare-kontrollen ③eller tryck på ärrkontrollens AUX-knapp ⑪.

4. Starta uppspelningen på din audio-enhet och ljudet återges genom högtalarna i Sound Cube.

5. Justera volymen med Ström/Volymkontrollen ② på Sound Cube eller med ljudkontrollen på din Bluetooth-enhet och justera bas och diskant enligt anvisningar, som följer senare i denna manual.

6. Du kan tysta ljudet med a trycka på ärrkontrollens knapp ⑫.

Uppladdning av en USB-enhet med Sound Cube

Anslut din enhet via USB-porten II USB-uppladdningskontakten ⑥ på Sound Cube. Din enhet uppladdas när Sound Cube är ansluten II nätström.

Justering av diskant och bas

1. DISKANT: Tryck en gång på Ljudkälla/väljare-kontrollen ③, varvid alla funkoner lyser upp. Vrid Ljudkälla/väljare-kontrollen ③ Il "TRE" (diskant)-läget och bekräa med a trycka på Ljudkälla/väljare-kontrollen ③. Justera diskanten med Ström/Volymkontrollen ② och bekräa med a trycka på Ljudkälla/väljare-kontrollen ③.

2. BAS: Tryck en gång på Ljudkälla/väljare-kontrollen ③, varvid alla funkoner lyser upp. Vrid Ljudkälla/väljare-kontrollen ③ ll "BAS" (bas)-läget och bekrää med a trycka på Ljudkälla/väljare-kontrollen ③. Justera basen med Ström/Volymkontrollen ② och bekrää med a trycka på Ljudkälla/väljare-kontrollen ③.

Obs: Om ingen justering äger rum inom fem sekunder, lämnar enheten Bas/Diskant-läget och återgår ll föregående läge.

Inställning av ljudriktning

1. RUNDSTRÅLANDE LJUD: Tryck en gång på Ljudkälla/väljare-kontrollen ③, varvid alla funkoner lyser upp. Vrid Ljudkälla/väljare-kontrollen ③ Il läget "Omni-Direconal Sound" ( ) och bekräa med a trycka på Ljudkälla/väljare-kontrollen ③.
2. DIRECT LJUD: Tryck en gång på Ljudkälla/väljare-kontrollen ③, varvid alla funkoner lyser upp. Vrid Ljudkälla/väljare-kontrollen ③ Il läget "Direct Sound" ( och bekräa med a trycka på Ljudkälla/väljare-kontrollen ③.

Automa sk avkoppling

Om enheten inte får någon audiosignal eller USB-enheten inte laddas under 20 minuter, kopplas enheten av automaskt. Akvera enheten med Ström/Volymkontrollen ② eller med ärrkontrollens "ON"-knapp ⑨.

Felsökning

Om Sound Cube inte återger ljud, öka volymen på din digitala audio-enhet.

SPECIFIKATIONER OCH KOMPATIBILITET

ALLMÄNT:

Strömförsörjning (AC)......inspänning: 100-240VAC, 50/60Hz, ....1.0A max, utspänning: 18VDC, 2A

Dimensioner.... 22.9 (B) x 22.9 (H) x 22.9 (D) cm Vikt....4.4 kg

Högtalarelement

• 4 x 2" bredbandselement
• 1 x 5.25" subwoofer
- 2 x 5.25" passivstrålare

Linjeingång för Audio....3.5mm stereo, .....upp ll 2.5Vrms- ingångssignal

USB-port.....5 V @ 2.1 A endast för uppladdning

Ändringar av specikaoner kan ske utan förbehåll.

TDK Life on Record Logo är e varumärke som ägs av TDK Corporaon och används under licens.

Alla andra varumärken samt logotyper ägs av respecve ägare.

Bluetooth®-logotyp är e registrerat varumärke som ägs av Bluetooth SIG, Inc.

Ima on Europe BV

Siriusdreef 46-52

2132 WT Hoofddorp

The Netherlands

© Imaon 2012

www.TDKPerformance.eu
