BRUKSANVISNING DPU3390 DMTECH

Läs bruksanvisningen noga innan du använder produkten.

Säkerhet

Varning! Undvik risken för elektrisk stöt – ta inte bort höljet eller bakstycket. Det finns inga delar i den här produkten som kan servas av användaren. Service skall utföras av behörig personal.

Varning! Apparaten får inte exponeras för fukt eller regn, på grund av risken för kortslutningsbrand och elektrisk stöt.

Apparaten får inte utsättas för vattendropp eller vattenstärk. Placera inte blomvaser eller andra kärl med vatten eller annan välska på apparaten.

Skydda apparaten mot direkt solljus och andra värmekällor såsom radiatorer och värmare

Blockera inte ventilationsöppningarna på apparaten. Slitsar och andra öppningar på produkten är där för att säkerställa tillräcklig ventilation. Blockera aldrig hålen genom att placera apparaten på en säng, soffa, matta eller liknande underlag.

Placera inte apparaten på instabil vagn, ställ, stativ, konsol eller bord. Instabilt underlag kan leda till att apparaten ramlar i golvet och går sönder.

Placera aldrig tunga eller vassa föremål på panelen eller ramen.

Använd endast den nätadapter som levereras med apparaten. Garantin kan upphöra att gälla om du använder annan adapter.

Nätadaptern används för all koppla bort enheten från strömförsörjningen och måste därför vara lätt ätkomlig.

Dra ur nätadaptern ur vägguttaget när apparaten inte används.

WARNING! För hög volym i öronsnäckor eller hörlurar kan orsaka hörselskador.

VARNING! Använd endast de tillbehör som levereras med spelaren. Det ingår en nätadapter i leveransen. Nätadaptern används för att koppla bort spelaren från strömförsörjningen och ska därför vara lätt åtkomlig.

Den här symbolen på produkten betyder att förbrukad elektrisk och elektronisk utrustning ska omhändertas för återvinning och inte får kastas bland vanligt hushållsavfall. Miljökontoret i din kommun och din återförsäljare kan ge dig information om var uttjänt utrustning kan lämnas in.

Symbol för produkt med lasersystem: Symbolen som sitter på enhetens baksida visar att spelaren är en laserprodukt av klass 1. Endast svaga lasersignaler används och ingen farlig strålning alstras utanför spelaren.

DVD-kompatibel Den här apparaten kan endast spela DVD:er för zon 2.

Säkerhetsföreskrifter

Varning!

RISK FÖR KONTAKT MED SPÄNNINGSFÖRANDE KOMPONENTER FÄR EJ ÖPPNAS

Varning! DVD-spelaren arbetar med laser. Inställningar eller användning som inte överensstämmer med denna bruksanvisning kan leda till exponering för farlig strålning.

Varning! Apparathöljet ska hållas slutet, för att förhindra direkt exponering för laserstrålen.

Varning! Titta aldrig rakt in i en laserstråle. Observera!

Placera inte den här apparaten i ett slutet utrymme, t ex i en bokhylla eller liknande.

Varning! Förlängningssladd för USB får inte vara längre än 250 mm.

Upphovsrätt

Det är enligt lag förbjudet att utan tillständ kopiera, överföra, visa, sända via kabel, visa inför allmänhet eller hyra ut upphovsrättsskyddat material.

Den här produkten innehåller ett kopieringsskydd utvecklat av Macrovision. På vissa skivor finns det inlagda kopieringsskyddssignaler. Vid upspelning av inspelningar från sådana skivor blir bilden full med störningar. Den här produkten innehåller kopieringsskydd som är skyddat av vissa USA-patent och annan immaterialrätt som ägs av Macrovision Corporation och andra. Användning av denna upphovsrätsskyddade teknik måste föregås av godkännande från Macrovision Corporation och får endast ske i hemmet och för viss annan begränsad användning, med mindre Macrovision Corporation godkänner annan användning. Kopiering och demontering är förbjuden.

SERIENUMMER:

Serienumret sitter på produktens baksida. Detta nummer är unikt för den här enheten och inte känt av andra. Skriv upp detta nummer här och spara bruksanvisningen som ett permanent inköpsbevis.

Modellbeteckning

Serienummer

Inköpsdatum

Knappar och kontroller

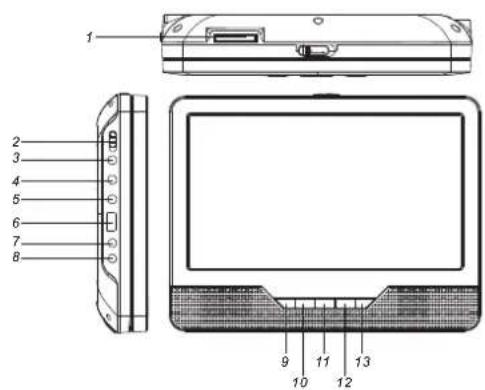

Huvudenhet

HUVUDSKÄRM (tft)

1 2 3 4 5 6 7 8 9 10 11 12 13

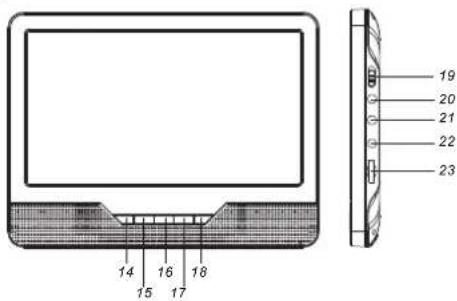

SLAVSKÄRM (TFT)

19 20 21 22 23 14 16 18 15 17

1. Minneskortläsare (SD/MMC/MS) 14. Läge
2. Till/fràn 15. Upp
3. Uttag för hörlurar 16. Ner
4. Video/audio ut 17. Vänster
5. Digital ljudutgång (coaxial) 18. Höger
   0.03B
6. Dout 19. Till/fràn
7. Do in 0.12V 20. AV in
8. ▶II (spela/paus) 21. Uttag för hörlurar
9. Upp 22. Dc in
10. Ner 23. Volymvred
11. ■ stopp
12. Källa

MONOTERA FORDONSKONSOLEN

1. Montera spelaren på konsolen med hjälp av den stora skruven enligt nedanstående bild.

1. Montera konsolen på nackstödet med hjälp av de andra fyra skruvarna enligt nedanstående bild.

Knappar och kontroller

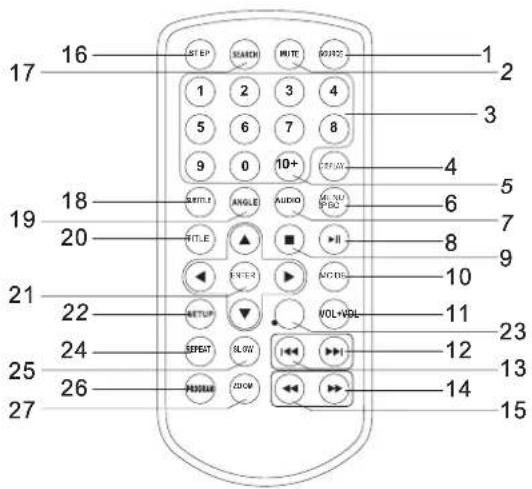

Fjärrkontroll

16 STEP 1 2 3 4 5 6 7 8 9 0 10+ 17 STEP 1 2 3 4 3 18 TITLE ANGLE AUDIO MINI MINI 20 TITLE ▶ ▶ ▶ ▶ 21 ENTER MCCDL 10 22 SETUP MOLVDL 11 23 24 SPLIT SLOW 12 25 26 PUSHUM ZOOM 13 14 15

1. Källa

DVD/SD/USB

1. Ljud till/från

Stänger av ljudet

1. 0-9 Sifferknappar

Dessa knappar används för att välja numrerade menyposter.

1. DISPLAY

Används för att visa speltid och statusinfo.

5.10+

Tryck på denna knapp för att välja ett spår med nummer 10 eller högre. Exempel: tryck på 10+ och sedan på 2 för att välja spår 12.

1. MENU/PBC

Tillbaka till rotmenyn på skivan. PBC till/från (VCD).

1. AUDIO

DVD: Tryck på AUDIO upprepade gånger vid pågående spelning för att växla mellan olika språk eller ljudspår, om sådana finns. MP3/CD/VCD: Tryck på AUDIO upprepade gånger vid pågående spelning för att byta till en annan ljudkanal (vänster, höger, mix, stereo).

1. Spela/paus

Tryck på den här knappen en gang för att pausa under uppspelning och ytterligare en gång för att starta uppspelningen igen.

1. Stopp

När du trycker på den här knappen registreras stoppunkten. När du sedan trycker på Spela ( ▶)igen återstartar uppspelningen från den punkten. Om du emellertid trycker på stoppknappen i stället för på spela ( ▶) tas uppgiften om stoppunkten bort ur minnet.

1. MODE

Här ställer du in olika displayparametrar, t ex ljusstyrka, kontrast och färgmättnad.

1. VOL+

Här ställer du in volymen.

1. Hoppa över framåt.

Gå till nästa kapitel/spår.

1. Hoppa över bakåt

Gå till föregående kapitel/spår.

1. högerpil

Tryck på den här knappen för att snabbspola framåt. Du kan välja mellan fem olika hastigheter (2, 4, 8, 16 och 32 ggr normal hastighet). Tryck på spelaknappen igen för att återgå till normalspelning.

Knappar och kontroller

Fjärrkontroll

15. vänsterpil

Tryck på den här knappen för att snabbspola bakat. Du kan välja mellan fem olika hastigheter (2, 4, 8, 16 och 32 ggr normal hastighet). Tryck på spelaknappen igen för att återgå till normalspelning.

16. STEP

Tryck på den här knappen om du vill byta bild stegvis I DVD-läge.

17. SEARCH

Med den här knappen kan du söka en viss spellidpunkt, en titel eller ett kapitel I DVD-läge.

18. SUBTITLE

Tryck på den här knappen upprepade gånger vid pågående spelning för att växla mellan textning på olika språk.

19. ANGLE

DVD: Tryck på den här knappen för att ändra kameravinkeln, om denna funktion stöds av skivan.

20. TITLE

Byt tillbaka till dvd:ns meny.

21. ENTER

Bekräfta menyval.

22. SETUP

Öppna eller stäng inställningsmeny.

23. VOL-

Här ställer du in volymen.

24. REPEAT

Tryck flera gånger på REPEAT under pågående spelning för att välja ett repetitionsläge.

DVD: du kan välja att repetera kapitel, titel eller inget alls.

VCD: du kan välja att repetera en, allt eller inget

CD/MP3: du kan välja att repetera en, mapp eller inget.

25. SLOW

Tryck på den här knappen för att byta till slowmotionläge och där växla mellan olika hastigheter. Du kan välja mellan normal hastighet och 12 , 1/4, 1/8 och 1/16 av normal hastighet.

26. PROGRAM

DVD/VCD: Med den här funktionen kan du spara dina favoritspår från skivan. Tryck på den här knappen för att öppna programmenyn. Ange sedan vilken titel, kapitel eller spår du vill spara, med hjälp av sifferknappen. Tryck sedan på spelaknappen. Om du vill återgå till normalspelning trycker du på PROGRAM och väljer att ta bort programmeringsalternativen. Tryck sedan på PROGRAM igen för att stänga programmeringsmenyn.

27. ZOOM

DVD/VCD: Med den här funktionen kan du förstora eller förminska videobilden.

1. Tryck på ZOOM under uppspelning eller stillbildsvisning för att aktivera zoomningen. Den fyrkantiga ramen visas helt kort längst ner till höger i bilden.

2. För varje tryckning på ZOOM ändras zoomningsläget enligt följande:

2 ggr →3 ggr →4 ggr →½ gång →1/3 gång ¼ gång normal storlek

JPEG: Med den här funktionen kan du förstora eller förminska bilden. 1. Tryck på ZOOM.

1. Tryck på " ▶▶" för att förstora och på " ←" för att förminska bilden. Använd knapparna för att flytta den zoomade bilden.

INSTÄLLNINGSMENY

Allmänt

Tryck på SETUP för att öppna inställningsmenyn. Välj menypost med hjälp av pilknapparna. Tryck på SETUP igen för att återgå till normalbild när du är klar.

Du kan ändra i följande menyposter:

ALLMÄNT: Här hittar du allmänna inställningar.

AUDIO: Här hittar du olika ljudinställningar.

VIDEO: Här hittar du olika videoinställningar.

EGNA INSTÄLLNINGAR : Här hittar du olika egna inställningar.

LÖSENORD: Här öppnar du lösenordssidan.

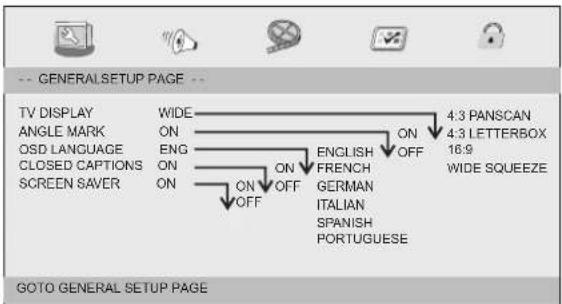

Allmänt

-- GENERAL SETUP PAGE -- TV DISPLAY ANGLE MARK OSD LANGUAGE CLOSED CAPTIONS SCREEN Saver WIDE ON ENG ON ON OFF ON OFF ON ON ON OFF ENGLISH FRENCH GERMAN ITALIAN SPANISH PORTUGUESE 4:3 PANSCAN 4:3 LETTERBOX 16:9 WIDE SQUEEZE GOTO GENERAL SETUP PAGE

TV-bild: välj bildformat.

4:3 PANSCAN: Välj detta om du har en vanlig TV och vill beskära bildens bägge sidor eller formatera den för din TV-skärm.

4:3 LETTERBOX: Välj detta om du har en vanlig TV. I det här fallet visas en bred bild med svarta fält i bildens övre och undre kanter.

16:9 Bredbildsläge.

Bredbild: Välj bildformatet 4:3.

Kameravinkel

Här visas aktuell kameravinkel längst ner till höger på skärmen, om denna funktion finns på skivan.

Menyspråk

Här väljer du önskat språk i menyerna på skärmen.

Dold textning

Den här dolda textningen ligger i videosignalen på vissa skivor. Kontrollera huruvida du har dold textning på den aktuella skivan och att din TV kan hantera funktionen innan du väljer den.

Skärmsläckare

Den här funktionen används för att aktivera och avaktivera skärmsläckaren.

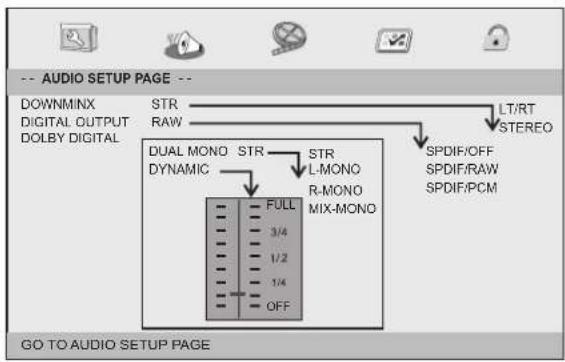

Ljudinställningar

Ljudinställningar

Inställningsmeny

Ljudinställningar

Nermixning

Här kan du ställa in DVD-spelarens analoga stereoutgång.

→ LT/RT: Välj detta alternativ om DVD-spelaren är ansluten till en DolbyProLogic-dekoder.
→ Stereo: Välj detta alternativ när utsignalen bara bär ljud från två fronthögtalare.

Digital utgång

Den här funktionen används för att välja SPDIF-utgång: SPDIF från, SPDIF/råformat, SPDIF/PCM.

→SPDIF från: Stänger av SPDIF-utgången.
→SPDIF/råformat: Välj detta alternativ om du kopplat in en den digitala ljudutgången till dekoder/mottagare med flera kanaler.
→ SPDIF/PCM: Välj detta alternativ om mottagaren inte kan avkoda flerkanalsijud.

Dolby digital

Här kan du göra följande inställningar: "dubbel mono" och "dynamisk mono".

Dubbel mono

→ Stereo: Vänster monoljud går till vänster högtalare och höger till höger högtalare.
→ V-Mono: Vänster monoljud går till vänster och höger högtalare.
→ H-Mono: Höger monoljud går till vänster och höger högtalare.
→ Mix-Mono: Vänster och höger ljud blandas till mixmono, som sedan går till vänster och höger högtalare.

Dynamisk

Dynamisk undertryckning.

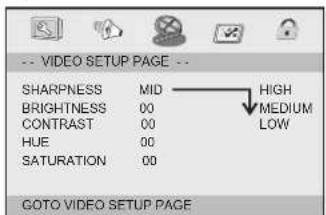

Bildinställningar

Bildinställningar

-- VIDEO SETUP PAGE -- SHARPNESS MID HIGH BRIGHTNESS 00 MEDIUM CONTRAST 00 LOW HUE 00 SATURATION 00 GOTO VIDEO SETUP PAGE

Skärpa, ljusstyrka, kontrast, färgnyans, färgmättnad: inställning av bildkvalitet.

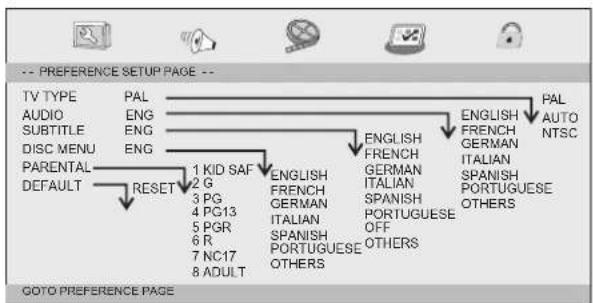

Egna inställningar

Egna inställningar

-- PREFERENCE SETUP PAGE -- TV TYPE PAL AUDIO ENG SUBTITLE ENG DISC MENU ENG PARENTAL DEFAULT RESET 1 KID SAF 2 G 3 PG 4 PG13 5 PGR 6 R 7 NC17 8 ADULT ENGLISH FRENCH GERMAN ITALIAN SPANISH PORTUGUESE OFF OTHERS ENGLISH FRENCH GERMAN ITALIAN SPANISH PORTUGUESE OTHERS PAL AUTO NTSC GOTO PREFERENCE PAGE

TV-typ

Välj det färgsystem som gäller för din TV. Den här DVD-spelaren kan hantera både NTSC och PAL.

Inställningsmeny

Egna inställningar

PAL – Välj det här alternativet om din TV arbetar med PAL-systemet. Den konverterar då videosignaler från en NTSC-skiva till formatet PAL. NTSC – Välj det här alternativet om din TV arbetar med NTSC-systemet. Den konverterar då videosignaler från en PAL-skiva till formatet NTSC. Auto: Utgående videosignal anpassas automatiskt till aktuellt skivformat.

Audio: Här väljer du talspråk (om tillgängligt). Textning: Här väljer du textspråk (om tillgängligt). Skivmeny: Här väljer du menyspråk (om tillgängligt).

Föräldraspärr

Vissa dvd-skivor har givits en föräldraspärmivå som gäller för hela skivan eller bara vissa scener på skivan. Du kan då begränsa möjligheterna att titta på det spärrade materialet. Spärren är indelad i åtta nivåer och landsberoende. Du kan med denna funktion förhindra visning av vissa skivor, som t ex inte är lämpliga för barn, eller lägga in alternativa scener i det aktuella materialet.

Förval: Återställ standardinställningar.

Lösenordsinställningar

Lösenordsinställningar

-- PASSWORD SETUP PAGE -- PASSWORD MODE ON PASSWORD OFF GOTO PASSWORD SETUP PAGE

Lösenordsläge: Lösenordsläge på/av. Om du väljer att avaktivera lösenordet kräver föräldraspärren inget lösenord.

Lösenordsinställningar

Lösenord: Öppna menyn för byte av lösenord.

OLD. PASSWORD NEW PASSWORD CONFIRM PWD OK

GAMMALT LÖSENORD: Skriv in det gamla lösenordet (fabriksinställningen är 1369). Markören flyttar automatiskt till fältet för nytt lösenord.

NYTT LÖSENORD: Ange det nya lösenordet. Skriv in fyra siffror från fjärrkontrollens sifferknappar. Markören flyttar då automatiskt till fältet Bekräfta lösenord.

BEKRÄFTA LÖSENORD: Bekräfta det nya lösenordet genom att skriva in det igen. Om du skriver fel kommer markören att ligga kvar i kolumnen. När du skrivit in rätt lösenord igen flyttar markören automatiskt till OK.

OK: Tryck på ENTER för att bekräfta lösenordet när denna knapp är markerad.

Anm: Om lösenordet ändras kommer även föräldraspärrens låskod att ändras. Det förvalda lösenordet (1369) kan alltid användas, även efter det att lösenordet ändrats.

SLAVSKÄRMENS MENY

Bildsidan

PICTURE BRIGHT 50 CONTRAST 50 COLOR 50 ENGLISH RESET

Ljusstyrka

Justera ljusstyrkan.

Kontrast

Justera kontrasten.

Färg

Justera färginställningen.

Engelska

Byt menysprák

PICTURE SCREEN 16.9

Skärm

Välj skärmstorleken 16:9 eller 4:3.

Parametrar och tekniska specifikationer

Elektriska parametrar

Del		Standardkrav
Strömförsörjning		: 100-240 V ac, 50/60 Hz
Effekt		: ≤15 W
Dc in		: 9 V
Omgivningens fuktighet		: 5 till +90%
Drifttemperatur		: 5°C till 35°C
Display		: 9 tum
Mått		: Huvudskärm 225 x 170 x 36 mm (Ixbxh)Slavskärm 225 x 170 x 21 mm (Ixbxh)
Utgång	VIDEO UT	:1 Vp-p (75Ω )
	AUDIO UT	: 1,0 V rms (1 kHz, 0 dB)
	Audio	:Högtalare: 2 st, 1 W, Utgång för hörlurar

System

Laser	: halvledarlaser, våglängd 650 nm
Signalsystem	: NTSC/PAL
Frekvens uppdatering	: 20 Hz till 20 kHz (1 dB)
Signal/brusförhållande	: Mer än 80 dB (endast analoga utgångar)
Dynamlskt område	: Mer än 80 dB (DVD/CD)
Skivor som stöds	: CD, CD-R, CD-RW, DVD, DVD-R, DVD-RW, DVD+R, DVD+RW
Skivformat som stöds	: DVD/MP3/MPEG-4/KODAK PHOTO CD/JPEG
Kompatibilitet	: USB/SD/MMC/MS

Anm: Konstruktion och specifikationer kan ändras utan föregående meddelande.

1 huvudenhet
1 lcd-skärm
1 monteringssats
1 anslutningskabel
1 fjärrkontroll
1 nätadapter
1 12-voltsadapter
1 AV-kabel
2 väska
