BRUKSANVISNING T290 Master

Läs noggrant igenom alla instruktioner innan du startar din träning.

Innehåll

1. Säkerhetsföreskrifter, Teknisk beskrivning -1-
2. K o r t i n t r o d u k t i o n
3. Sprängskiss
4. Specifikation delar -5-
5. Instalation
6. Elektronisk mätare - beskrivning -9-
7. Användar- och säkerhetsföreskrifter -13-
8. Viktig information
9. Underhåll o. skötsel -15-
10. Felsökning -16-

Säkerhetsföreskrifter, teknisk beskrivning

Observera!

1. Håll löpbandet utom räckhåll för små barn. Minderåriga bör stå under en vuxens beskydd.
2. Innan du startar träningen, fäst säkerhetsklipset i kläderna på bröstet.
3. Eluttaget till maskinen skall vara jordat. När träningen är klar och du har stoppat löpbandet, dra ur kontakten.
4. För att undvika problem bör service och underhåll utföras av behörig serviceman.
5. Av säkerhetsskäl skall löpbandet ej användas av överviktiga personer eller av två personer samtidigt.
6. Gå ej upp på löpmattan från baksidan när bandet rullar.
7. Vidrör ej löpmattan med handen när den rullar och spring inte barfota.
8. Patienter med högt blocktryck eller hjärtsjukdom bör ej använda löpbandet utan annan persons närvaro.

Anm.

För din och familjens hälsa, läs noggrant igenom instruktionerna innan träning. (Justering av mätaren får endast utföras av behörig serviceman.)

Observera att löpbandet har viktrestriktioner. Löpbandets livslängd kan påverkas om din vikt överstiger 85 kg.

Teknisk beskrivning

• Ineffekt: AC220V\~240V (50\~60Hz)
• Miljötemperatur: 0-40°C
• Strömstyrka: 6.3A
  ● Motoreffekt: 1100W
  ● Räckvidd hastighet: 1.0\~10 (km/h)
  ● Display för tid: 0.00\~99.59 (m: s)
  ● Display för distans: 0.00\~99.9 (km)
  ● Räckvidd puls: 50\~200 (slag/minut)
  ● Display för kaloriförbrukning: 0\~999 (kalorier)
  • Mått totalt: 1600X688X1220mm
• Tillgänglig användningsyta: 1150X360mm

※ LCD-skärm
※ 6 olika löpprogram
※ 4 hastighetsval
※ Pulsfunktion med handgrepp
※ Dämpningsenhet
※ Överbelastningsskydd

Före avsändning kontrollerades alla delar noggrant. Löpbandet skall installeras enligt följande steg:

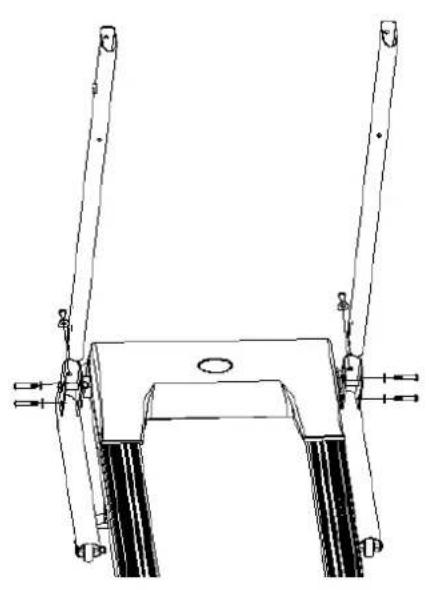

Steg 1: Packa upp löpbandet. Skjut först in vänster ramstolpe i bottenramen och fäst med 1 M8*16 skruv och bricka samt 2 M8*55 skruv och bricka. Anslut höger ramstolpe med bottenramens kablar och skjut in i bottenramen.

Skruva fast med 1 M8*16 skruv och bricka samt 2 M8*45 skruv och bricka.

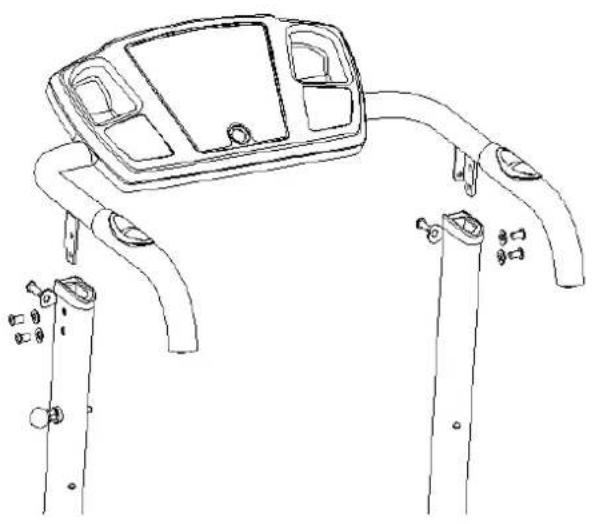

Steg 2: Anslut kablarna i vänster och höger handtag med kablarna i mätaren. Skruva fast mätaren med 4 M5*12.

Steg 3: Anslut stolpens inre kabel till handtaget. Skruva fast med 2 M8*25 och bricka samt på sidan med 4 M8*55 och bricka.
Steg 4: Montera på käpan på vänster och höger stolpe.

Steg 5: Om löpunderlaget inte ligger mittemellan handtagen, lossa skruvarna (steg 1 och 2). Justera avständet mellan löpunderlaget och handtagen och skruva neråt; dra åt varje del och starta bandet i låg hastighet. Kontrollera att alla skruvar är ordentligt åtdragna och att löpmattan är korrekt centrerad (se kapitel “reparation och underhåll”). Därefter kan du börja använda löpbandet så snart du hittat lämplig uppställningsplats.

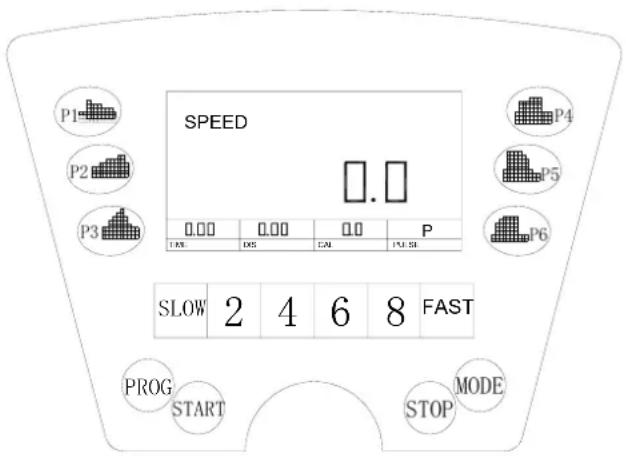

5. Elektronisk Mätare – Beskrivning

1. Funktionsdisplay

2. Elektroniskt fönster

1. "Speed": Visar gällande hastighet. Räckvidd: 1.0 – 10 KM/H.
2. "TIME": Visar träningstiden.
3. "PULSE": Visar pulsen.
4. "DIS": Visar träningsdistansen.
5. "CAL": Visar kaloriförbrukning.

3. Knappinstruktioner

"Program": Tryck på PROGRAM knappen för att välja 1 av 7 program. "0: 00"、"0: 00"

"P1-...P6... -FAT" i standby-läge (FAT är en testfunktion). Manualläget är standard med en hastighet om 1.0 KM/H. ("0: 00", P1-P6)。

1. "Mode": Tryck på denna knapp för att välja träningsform "0: 00", "15: 00", "1.0", "50". ("0: 00" är manualläge, "15: 00" är tiden som räknas ner, "1.0" är distansen som räknas ner och "50" är kaloriförbrukning.) När du valt träningsform kan du använda speed up/down knappen för att ange önskat värde.
2. "Start (ON)": När du trycker på Start (ON) startar löpbandet.
3. "Stop": Under träningen kan du trycka på Stop för att stoppa löpbandet och nollställa.
4. Knapp för ökning resp minskning av hastigheten: Vid standbystatus kan värdet justeras. När löpbandet rullar kan hastigheten justeras i steg om 0.1 km/h. Om du trycker på knappen i mer än 0.5 sek kommer hastigheten automatiskt att öka resp minska.
5. "2, 4, 6, 8" är snabbknappar för hastigheten. När löpbandet rullar kan du justera hastigheten med "SPEED +" "SPEED -".

4. Användarinstruktion

4.1 När du satt på strömmen hörs ett pipande ljud. Sätt i säkerhetsnyckeln.

4.2 Vid standby-status, tryck "Start (on)" för att starta upp. Manualläget är standardläget. Hastigheten är 1 KM/h (fönstret visar 3-2-1). Hastigheten kan anges genom att trycka på speed up/down eller "FAST / SLOW (1-10 KM/H), eller snabbtangenterna 2Km/H; 4Km/H; 6KmH/; 8Km/H.

4.3 För att stanna löpbandet tryck på Stop.

4.4 Val av träningssätt: nedräkning av energiförbrukning, träningstid och distans. Tryck på "acceleration och deceleration" eller "up och down" för att justera tiden, distansen och energiförbrukningen. Tryck därefter på Start.

4.5 Tryck på PROGRAM+/PROGRAM- för val av program. Tryck Start för att börja träna.

5.1- Sätt på strömmen och se till att säkerhetsnyckeln sitter i.

5.2- Tryck på "Start". Efter 3 sek hörs ett pipande ljud. SPEED-fönstret visar nedräkningen. Efter 3 sek nedräkning börjar löpbandet rulla i en hastighet om 1 km/h (manualläge). Nu kan hastigheten justeras med speed up/down-knappen eller snabbtangenterna. Time-fönstret visar tiden från 0.00-99.9. När tiden överstiger 99 minuter och 59 sek kommer löpbandet att stanna automatiskt.

5.3- Tryck på "mode" för att komma till tidnedräkningen. "Time"-fönstret visar "15:00" och blinkar. Träningstiden kan anges med "speed up/down"-knappen med en räckvidd från 5:00 till 99:00. Tryck därefter på Start. Löpbandet börjar rulla efter 3 sekunders fördröjning. Hastigheten kan anges med speed up/down-knappen/snabbtangenterna. När du kommit till noll stannar löpbandet och displayen visar "End". Efter fullt stopp inträder standby-läge.

5.4- Tryck på "mode" för att komma till distansnedräkningen. "Distance"-fönstret visar "1.0" och blinkar. Träningsdistansen kan anges med "speed up/down"-knappen med en räckvidd från 0.5:00 till 99.9:00. Tryck därefter på Start. Löpbandet börjar rulla efter 3 sekunders fördröjning. Hastigheten kan anges med speed up/down-knappen/snabbtangenterna. När du kommit till noll stannar löpbandet och displayen visar "End". Efter fullt stopp inträder standby-läge.

5.5- Tryck på "mode" 3 gånger för att komma till kalorinedräkningen. "Calorie"-fönstret visar "50" och blinkar. Energiförbrukningen kan anges med speed up/down-knappen med en räckvidd från 10 till 999. Tryck därefter på Start. Löpbandet börjar rulla efter 3 sekunders fördröjning. Hastigheten kan anges med speed up/down-knappen/snabbtangenterna. När du kommit till noll stannar löpbandet och displayen visar "End". Efter fullt stopp inträder standby-läge.

7. Räckvidden på värden:

Beskrivn.	Initialvärde	Initialt inmatat värde	Omfattning	Omfattn. Display
Time (minute: second)	0:00	15:00	5:00-99:59	0:00—99:59
Speed (KM/H)	1.0	N/A	N/A	1.0-14
Distance (Km)	0	1.0	0.5-99.9	0.00—99.9
Heart rate (times/min)	P	N/A	N/A	50-200
Calorie (kcal)	0	50	10-999	0—999

7. Program

Tryck PROGRAM för val av program P1-P6 i standbyläge. "Time"-fönstret visar "15: 00" och blinkar. Träningstiden kan anges genom att trycka på "speed up/down"-knappen med en räckvidd från 5 till 99. Tryck på "start" för att starta. Programmet är uppdelat i 10 segment. Hastigheten ändras vid olika delar av programmet. Under träningen kan hastigheten ändras med speed up/down-knappen. Vid nästa steg återgår hastigheten till det angivna. När programmet är klart hörs tre pipande "B i - B i - B i" ljud. I detta skede kommer löpbandet att nollställas när man trycker på "stop"-knappen och återgå till standbyläge.

Programform:

Tid Program		Angiven tid/10 tidsetapper = löptid/segment
		1	2	3	4	5	6	7	8	9	10
P1	SPEED	3	3	6	5	5	5	4	4	4	3
P2	SPEED	3	3	4	4	5	5	5	6	6	4
P3	SPEED	3	3	5	6	7	8	6	4	3	3
P4	SPEED	3	6	6	6	7	7	7	3	3	3
P5	SPEED	3	8	8	8	8	7	6	3	2	2
P6	SPEED	2	6	7	8	8	8	8	8	3	3

8. Säkerhetsnyckel:

Om du snubblar eller ramlar åker säkerhetsnyckeln ur och löpbandet stannar omedelbart. På displayen visas “— — —” och alarmet ljuder. Återplacera säkerhetsnyckeln för att komma till initialläge. Fönstret visar det tidigare angivna värdet.

9. Viloläge:

Löpbandet är försett med en vilofunktion. Om du ej tryckt på någon knapp inom 10 minuter i standbyläge går det in i ett viloläge och displayerna stängs ner automatiskt. Du kan starta genom att trycka på en knapp (vilken som helst).

10. Pulsfunktion:

Pulsfunktionen skall endast ses som en riktlinje och skall ej användas i medicinskt syfte. Greppa båda händerna om sensorerna. Processen kan ta några minuter.

8. Användar- och Säkerhetsföreskrifter

1. Efter installation, sätt i säkerhetskontakten i mätaren.
2. Innan du slår på strömmen, förvissa dig om att spänningen är korrekt.
3. Sätt i kontakten, vrid på strömmen. Mätarens fönster visar initialvärde.
4. Tryck på "on/off", löpbandet börjar rulla i en hastighet om 1 km/h. Förvissa dig om att mattan och mätaren fungerar normalt.
5. Tryck på "acceleration" och "deceleration" för att se om justeringar fungerar ok.
6. Tryck på "STOP" för att stanna löpbandet. Stäng av strömmen och dra ur kontakten.

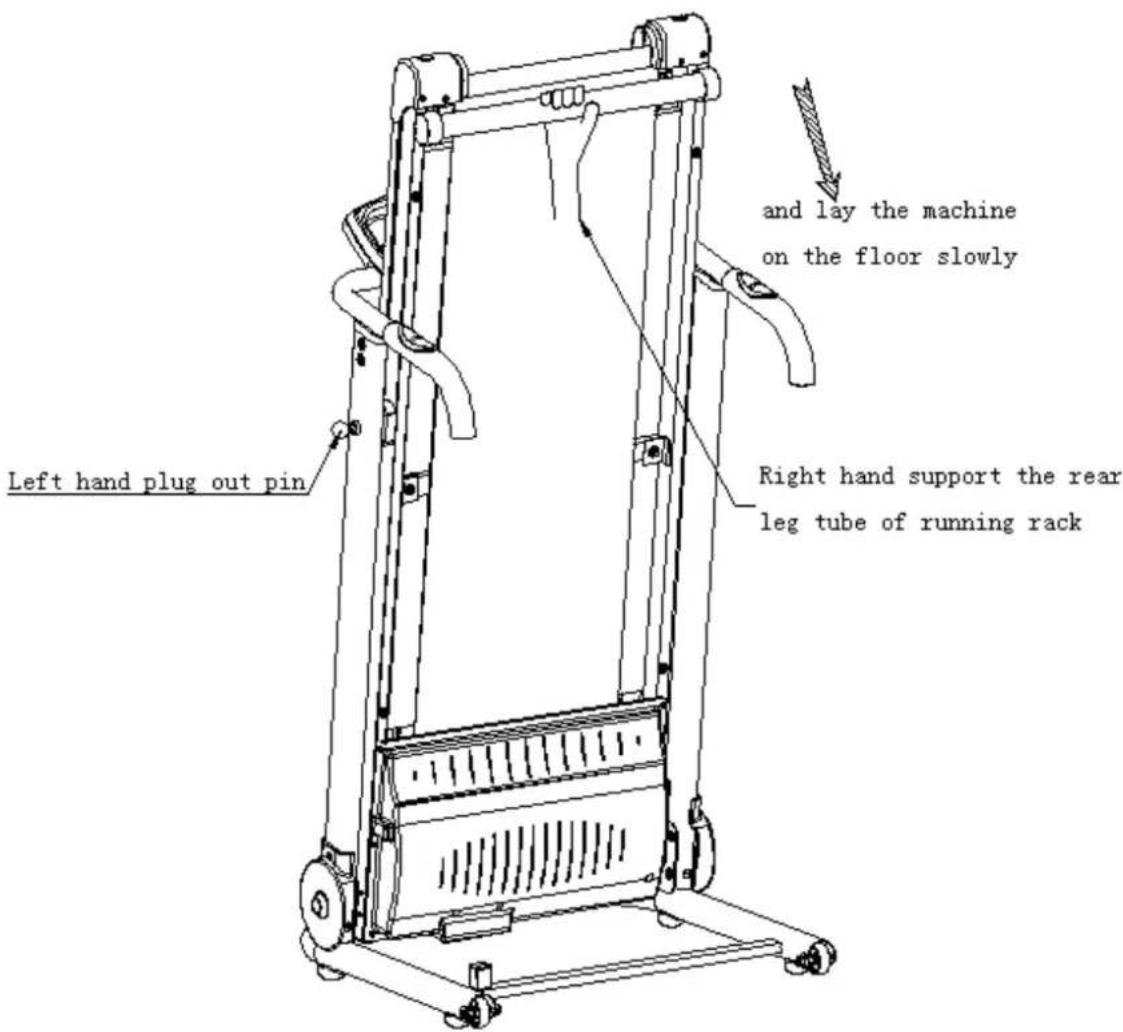

7. Upp- och nerfällning av löpbandet: Innan du fäller upp löpbandet måste du stänga av strömmen och dra ur den främre kontakten. Försäkra dig om att löpunderlaget hamnar i läsläge. För att fälla ner löpbandet, använd en hand för att hålla däcket och den andra för att dra ut läspinnen. Fäll ner löpbandet mot golvet. Se bild nedan:

1.1 Tillåten nätspänning bör ligga i omfånget 220V±10%.
1.2 Dra alltid ur kontakten efter användning.

2. Placering av löpbandet

2.1 Löpbandet skall placeras inomhus, ej i fuktig miljö.
2.2 Se till att rummet har god ventilation.
2.3 Löpbandet bör placeras på ett jämnt underlag.

3. Att observera före och under träning

3.1 Vid träning bör du använda lämpliga kläder och skor. Spring aldrig barfota på bandet.
3.2 Två personer får ej använda löpbandet samtidigt.
3.3 För på- och avstigning, stå grensle över löpbandet med fötterna på sidorälsen.
3.4 Greppa om handtagen och spring i mitten av löpbandet för att undvika att mattan drar för mycket åt sidorna.
3.5 Tryck på "stop" när du vill stiga av löpbandet. Stig ej av förrän löpbandet helt har stannat.
3.6 Håll löpbandet utom räckhåll för små barn för att undvika skador.
3.7 Det är förbjudet att röra löpmattan och drivhjulen under träningen.

10. Underhåll och skötsel

Vänligen observera följande när du använder löpbandet.

1. Håll rent

1.1 Att hålla rent löpbandet från smuts och damm förlänger livslängden och förbättrar funktionen. Dammsug regelbundet, speciellt de synliga delarna av löpbandet samt sidorälsen.

1.2 Löpmattan kan rengöras med en mjuk fuktig duk. Undvik att vatten kommer in under löpmattan.

1.3 Kontrollera regelbundet att alla bultar och skruvar är ordentligt åtdragna.

2. Smörjning

2.1 Löpunderlaget skall smörjas då och då. Använd medföljande smörjmedel.
2.2 Använd följande tabell som riktlinje för smörjning:

Antal träningstimmar	Antal gånger
Mindre än 3 tim. per vecka	Smörja en gång var 3:e månad
3-6 timmar per vecka	Smörja en gång per månad
Mer än 6 timmar per vecka	Smörja 1 gång var 10:e dag

2.3 För att smörja: Lossa vä och hö justeringsbult på baksidan av löpbandet. Lyft upp mattan 10 - 15cm. Smörja löpunderlaget jämnt. Överdosera inte.

Det är viktigt att rengöra och smörja löpunderlaget eftersom det kan påverka funktionen och livslängden. Följande är indikering på att motståndet är för stort:

3.1 Vid avstängning är löpbandet svårt att flytta eller går ej att flytta;
3.2 När löpbandet rullar i medium hastighet och du drar ur säkerhetskontakten stannar det omedelbart;
3.3 Mer motständ kan förorsaka skada på motorn eller andra elektriska komponenter.

4. Löpbandets spänning

4.1 Fastän löpunderlaget har kontrollerats och justerats före montering kan det tänjas ut efter en tids användning. Om underlaget är alltför löst kan detta orsaka reducerad kapacitet och skada på mattan. Vanligtvis skall det vara 5-6 cm mellan löpmattan och sidorälsen.

4.2 Om underlaget är alltför löst:

Låt mattan rulla i en hastighet om 1.5 km/h, håll i handtaget med båda händerna och försök att stoppa mattan med fötterna. Om mattan slirar indikerar detta att den behöver spännas.

4.3 För att spänna löpmattan: Använd inexnyckeln och placera den i justeringshylsan som sitter till vänster och höger på den bakre delen av löpbandet. (Anm.: För att spänna vrid medsols, för att lossa vrid motsols.) Vrid nyckeln ¼ varv på båda sidor. Försäkra dig om att spänningen är lika på båda sidor.

Observera: Spänn inte löpmattan för hårt. Detta kan orsaka skada på bandet.

Felsökningsschema

Problem	Ev.	orsak	Kontroll
Ingen ström 1.	Kontakten sitter inte i ordentligt.	1. Kontrollera om elsladden är ansluten.	1. Sätt i kontakten igen.
Ingen display på mätaren	2. Strömmen ej på. 2. Kontrollera om strömmen är på. 2. Sätt på strömmen igen.
Motorn fungerar inte	1. Kablarna är skadade.	1. Kontrollera om kablarna är korrekt anslutna.	1. Anslut kablarna igen.
	2. Har inte tryckt på START.	2. Kontrollera om knappen är ok eller om strömmen ej är på.	2. Tryck igen på START och testa.
	3. Säkerhetsströmbrytaren ej i eller fallit ur.	3. Kontrollera om säkerhetsströmbrytaren sitter i ordentligt.	3. Sätt tillbaka säkerhetsströmbrytaren.
	4. Motorn är skadad. 4. Byt ut motorn för att	testa om ok. 4. Byt ut motorn.
	Felaktigt kretskort, AC(110/230)V 5. Kontrollera om kretskortet är korrekt.		5. Välj korrekt kretskort och testa igen.
Ingen hastighets-reaktion	Sensorn.	1. Kontrollera avståndet mellan sensor och magnet samt positionen.	1. Justera avståndet inom 5m/m.
		2. Kontrollera om kablarna är skadade eller om det blivit kortslutning.	2. Byt ut hastighetssensorn.
		3. Kontrollera om kablarna är korrekt anslutna.	3. Dra ur och sätt i kablarna igen.
Ingen display på pulsen	1. Sensorn är dålig.	1. Kontrollera om kablarna fallit ur eller om det är kortslutning.
		2. Kontrollera om kablarna eller mätaren ej är korrekt anslutna.	2. Sätt i och dra ur kablarna igen.
	2. Dåligt grepp om sensorerna.	3. Fukta båda händerna.	3. Greppa igen.
E01	1. Efter uppstart. Om ingen motorsignal inom 4 sekunder, stoppar maskinen.	1. Kontrollera avståndet mellan SENSOR och magnet.	1. Justera avståndet mellan SENSOR och magnet. Skall vara inom 5 mm.
		2. Kontrollera om kontakten är korrekt isatt eller om sensorn är skadad.	2. Byt ut SENSOR. Sätt i och dra ur kontakten.
		3. Kontrollera om drivremmen är av.	3. Byt ut drivremmen.
	Efter uppstart. Motorn fungerar inte. Efter 4 sekunder visas E01.	4. Kontrollera drivremmen.	4. Montera drivremmen.
		5. Om man inte kan relatera problemet till de 4 punkterna ovan, betyder det dålig kontakt.	5. Byt ut nödvändig elektronik.
E02	Överströmningsskydd.	1. Kontrollera om kretskortet är i överensstämmelse med motorns spec.	1. Byt ut motorn eller testa kretskortet igen.
		2. Kontrollera om motorn har missljud eller har bränt.	2. Byt ut motorn.
		3. Kontrollera om kretskortet har bränt.	3. Byt ut kretskortet.
		4. Kontrollera nätspanningen.	4. Använd korrekt nätspanning och testa igen.
E03	Överhettningsskydd	1. Kontrollera om nätspanningen är mindre än 50% eller normal.	1. Använd korrekt nätspanning och testa igen.
		2. Är motorn korrekt ansluten. 2. Anslut motorn	igen.
		3. Kontrollera om kretskortet luktar bränt.	3. Byt ut kretskortet.
