BRUKSANVISNING Q Premium Bag Canvac

CANVAC INDOOR AIR QUALITY MANUAL Monterings- och bruksanvisning Q PREMIUM BAG Q PREMIUM LCD CANVAC INDOOR AIR QUALITY

Gratulerar och lycka till

Gratulerar till ditt val av centraldammsugare, som du kommer att ha stor glädje av i många år. Eftersom du varit klok nog att välja en produkt ifrån en etablerad leverantör, så innebär det trygghet i form av modem konstruktion, kvalitet, service och reservdelar.

Din nya Canvac centraldammsugare är testad och godkänd enligt europelska normer.

Din Canvac centraldammsugare består av följande delar:

Centralenhet

Centralenheten är hjärtat i systemet, som du lämpligen placerar i garaget, källaren, förrådet, vinden eller på annan plats där det inte är i vägen. Vliken modell du än valt, så upptyller den högt ställda krav, vad gäller millövänlighet, låg energiförbrukning och stark sugförmåga.

Rörsystem

Vi har utvecklat ett helt nytt vitt rörsystem i miljövänlig polypropen för enkel och snabb montering. Rör och kopplingsdetaljer, O 42 mm. sätts samman helt utan lim. Dessutom erbjuder vi också ett traditionellt rörsystem, O 50 mm för limmade fogar. Rörsystemen är paketerade i två kompletta satser – en grundsats samt en tilläggssats. (se separat installationsanvisning)

Städutrustning/tillbehörspaket

Tillbehörspakelen innehåller de senaste tillbehören för bekväm och effektiv stådning. Du kan välja mellan tre slanglängder med start/stopp i handtaget (se separat bruksarvisning).

Säkerhetsinstruktioner

Läs noga igenom samtilga instruktioner/bruksanvisningar innan du installerar och använder din centraldammsugare så kommer din anläggning fungera till full belåtenhet.

Centraldammsugaren är endast avsedo för tradillo• nell städning. Det är alltså således helt förbjudet att suga upp vätskor, aska och vassa föremål. Använd aldrig dammsugaren i utrymmen där det kan • finnas brinnande eller lättantändliga vätskor eller gaser.

Drag alltid ur kontakten när du utför service på • dammsugaren. När du drar ut kontakten ur eluttaget, ta tag i stickproppen, aldrig i sladden. Säkringen måste vara på 10 A trög. • Täck aldrig över centralheten. • Följ bruksanvisningen mycket noggrant. • Service på centraldammsugaren får endast uttöras • av ett auktoriserat serviceförelag. Använd ondast reservdelar och extrautrustning som rekommenderas av tillverkaren. Förök aldrig själv göra några ändringar på centraldammsugaren.

25 cm 15 cm 15 cm Min. 50 cm till golv

25 cm 25 cm 15 cm Min. 50 cm fill golv

BILD 2.

Säkerhetsinstruktioner	sld 2
Montering av centralenhel	sld 2-3
Felsökning	sld 4
Q Premium BAG	sld 4-5
Källsortering	sld 6
Q Premium LCD	sld 6-7
Motorteknik	sld 8
Teknisk specifikation	sld 8
Din kontakt med Canvac	sld 8

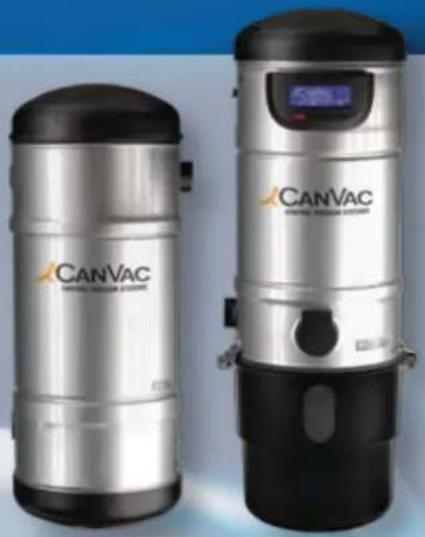

Q Premium BAG och Q Premium LCD

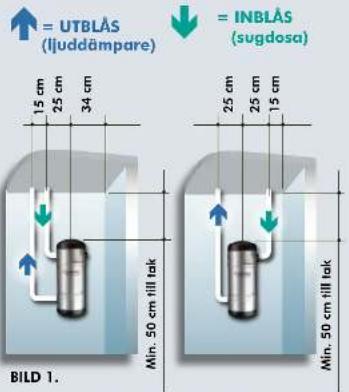

UPPHÄNGNING AV CENTRALENHET

Planera din centraldømmsugaranlåggning Placera centralenheten så att utblåset av luft sker på båsta möjliga stålle. Vid installation i befintliga hus kan det tex finnas en ventil i fasaden eller så kan hus- set vara försett med en gammal traditionell murstock som kan användas. Både aggregat och utblås år kållor till oljud, framtör allt utblåset som kan störa grannar. Montera dårför allidid dit med förljande ljuddämparen, som sänker ljudnivån avsevärt.

Se till att det finns ett separat avsäkrat eluttag, • 230 V/10 A trög säkring i nära anlutning till centralenhelen.

Placera aggregatet, så att utblåsröret blir så kort • som möjligt.

Placera aggregatet så att det blir lätthanterligt • vid byte av dammpåse eller dammbehållare. Det måste finnas utrymme ovan eller under. Tärk på att full påse kräver ordentligt med utrymme för att kunna bytas samt att spännena som håller lock respektive dammbehållare behöver utrymme i sidled för att kunna öppnas och stängas.

• Vänd monteringsplattan med spåren uppåt och skruva fast den med 4 skruv, plugg ochveller gipsskruvar anpassade till respektive väggmaterial. Den medföljande ljuddämpningslisten placeras mellan platta och vägg. Bild 3 och 4.
• Montera gummibussningen i bygeln under maskinens väggtästen. Hång sedan maskinen på monterlingsplattan så att maskinens fasten glider ner i spären. Bild 5.
• Beroende på vilken sida av maskinen du vill ha ditt insug kan du flytta den monterade rörstosen till motsatta sidan. Bild 6. Skruva av plastlocket motsols med en polygrip, och montera om slosen. Bild 7. Sätt tillbaka locket på motsatta sidan.
• Rörsystemet 42 mm limfritt, kräver att du först monterar den medföljande adaptern från rörpaketel.
• Rörsystem 50 mm, limmat, passar direkt på maskinens anslutningar.
• För montering av rörsystem och sugdosor, se separat installationsanvisning. Anslut rörsystemets lågspänningsledning till aggregatets svagströmskontakt. Bild 8.
• För anslutning av rörsystemet till utblåset finns medföljande plastdetaljer och spännring som gör denna montering enkel och elegant.
• Anslut aggregatet till 230 V – slick i kontakten och njut av din nya, rena tillvaro med snabbare, enklare och roligare städning. Bild 8.

Centralenheten startar inte

Är centralenheten ansluten till strömförande uttag? 1. Kontrollera såkringen i proppskåpet.2.

Är lågspänningskabeln ansluten till centralenheten?3. Använder du rätt sugslang? Originalslangen är 4. Försedd med korrekt anslutning.

Centralenheten startar inte på en av sugdosornal 5. Kontrollera så att de fjäderbelastade kontaktstiften i dosan inte hängt upp sig.

Är det brotl på svagströmsledningen eller fel på mo-6 toms kretskort? Enklaste sättet att kontrollera detta är att kortslade de báda stifien i sugdosorna med en teskod, mynt el.dyl. Startar inte aggregatet, så föreligger ett ledningsbrott mellan centraivenheten och någon eller några av dosoma eller så är det fel på motorns krelskort. För att utesluta brotl på ledningen tryck på testknappen på Q Premium BAG och på Q Premium LCD, tryck på den digital displayens röda knapp. Startar då motorn, så ligger felet i ledningen. Om inte, så ligger felet i aggregatet. Kontakta då din Carvac-handiare.

Centralenheten stannar inte

Kontrollera sugdosorna, så att inte anslutningen till 1. någon av dem år kortsluten.

Om centralenheten ändå inte stannar, år det för-2. modligen elektroniken i kretskortet som krånglar. Dra då ur stickkontakten och kontakta din Canvachandlare.

Dammsugaren suger inte som den ska

Kontrollera att övriga sugdosor är ordentligt stängda 1 samt att påsutrymmets lock är ordentligt stängt, så att ingel läckage uppstått.

Dammpåsen är full? Byt påsel2.

Läckage i rörsystemet? Kontrollera om så är fallet 3, genom att blockera sugsiangens luftillförsel (håll för handen). Lyssna efter ljud (strömmande luft) från ev läckage i rörsystemet.

Stopp i rörsystemet? Kontrollera först att det inte är 4, slopp i sugslangen. Kontrollera sedan om sugel är bättre i någon annan sugdosa. Om så är fallet, är det troligtvis stopp i systemet fram till den dåligt sugande dosan. Är det dåligt sug även i övriga dosor, kontrollera då suget direkt på aggregatet.

Gör så här; Lytt av aggregatet från väggplattan och känn efter med handen om suget år bättre direkt vid aggregalet. Om så är fallet är det ett slopp i rörsystemet. Med kännedom om rörsystemets uppbyggnad och genom att konstatera var det tortfarande finns god sugförmåga kan du logiskt lista ut var stoppet-sitler.

Q Premium BAG

BRUKSANVISNING OCH ANVÄNDNING

Automatsäkring

Maskinerna är utrustade med automalsäkringar för överström i t.ex. startögonblicket och eventuell överhettning. Ingen återståling behövs.

Testknapp

För att kontrollera maskinens/kretskortets funktion tryck på testknappen. Bild 1.

Dammpåse

Canvac Q Premium BAG har dammuppsamling i en 23 liters dammpåse. En full dammpåse minskar systemets prestanda. Beroende på hur mycket du använt din centraldammsugare, är det lagom att byla påse ungefär 1-2 gånger per år. Dammpåsar köper du hos

Felsökning. Rensning av rörsystem

För att avlägsna ett stopp i systemet gör du på följande sätt: Koppla loss rörsystemet till centralenhelen, så att luft kommer in. Anslut sedan en vanlig, men kraftfull, dammsugare till den sugdosa som suger dåligt. Lossnar inte stoppet så för du in ett rens-band i rörsystemet från maskinsidan och knuflar på stoppet, samtidigt som du suger med den vanliga dammsugaren vid den aktuella sugdosan. Fungerar inte detta heller, kontakla din Canvac-handlare.

din Canvac-återtörsäljare och finns i två utföranden papper eller syntetfiber.

OBS! Dammsugning får aldrig ske utan monterad dammpåse.

Så här byter du dammpåse

Ta av centralenhetens lock. Bild 2. Lossa dammpåsen från insugningsröret. Bild 3. Placera och sätt fast en ny dammpåse på röret Sätt tillbaka locket på centralenheten

OBS! Anvånd inte centralenheten om locket inte sitter på plats.

Akutfilter

Canvac Q Premium BAG är utrustad med ett akuttiler som är placerat i botten på centralenhelen. Filtret skyddar motorn om påsen av någon anledning gått sönder. Använd aldrig centralenhelen utan att detta filter sitter på plats. Bild 4.

OBS! Om påsen gått sönder och filtret satts igen, måste detta omedelbart rengöras.

Så här rengör du filtret

• Ta av centralenhetens lock. Bild 2.
- Lossa dammpåsen från insugningsröret och tag bort det. Bild 3.
- Dra ut akutfiltret i bolten på centralenheten. Bild 5. - Rengör filtret genom att skaka det samt tvåtta med vatten.

OBS! Filtret måste vara absolut torrt innan det sätts tillbaka i centralennheten.

• Tryck tillbaka filtret i centralenhetens botten.
• Sätt I en ny dammpåse.
- Sätt tillbaka locket så det sitter fast ordentligt.

Maskinema är utrustade med automatsäkringar för överström i Lex. startögonblicket och eventuell överhettning. Ingen återställning behövs.

Funktions display

Se separat bruksanvisning. Bild 1.

Cyklonfunktion

Då maskinens används utan påse (cyklonfiltrering) skall en annat inloppsrör monteras vilket gen erar en luftström med cykloneffekt. Bild 2.

3. Självrensande filter

Canvac Q Premium LCD är utrustad med ett hög-effektivt, självrensande filter. Vid normal dammsug- ning behöver filtrret sällan eller aldrig rengöras då filrets rörelse uppå och nedåi vid varje start och avstängning rengörs automatskt. Q Premium LCD får aldrig användas utan att det självrensande filträt är installer i maskinen. Troits att fillet är självrensande, rekommenderar vi att centralneten släs av och på några gånger innan dammebehållaren ska tömmas. Smuts på filletyan kommer då att falla ner i behållaren. Bild 3.

Behöver filtret rengöras skall det ske på följande sätt:

Tag bort dammbehållaren. På Q Premium LCD lossas dammbehållaren genom att vrida på den. Bild 4. Koppla bort centralenhetens anslutningar och tag

ned den från väggen. Vånd maskinen upp och ned, Drag tygöglan mot centrum och uppåt, se bild. Den fjädrande ringen, som håller filtret på plats, kommer då att lossna från falsen. Bild 5. Filtret kan nu tas ur maskinen. Bild 6.

Återmontering

Vid återmontering böjs filterringen ihop till en "åtta" med öglan i mlojan, böj sedan "ättan" från dig och placera filterringen i falsen. Bild 7. Filtret snäpper då fast, Bild 8. Se till att filterringen blir rätt monterad, när filtret sätts tillbaka i maskinen. Dra ett par gånger i filtret, så att du säkert vet att det sitter tätt och korrekt.

OBS! Om filtret inte sitter ordentligt fungerar inte filtret- ingen och motom kommer att skadas.

Dammbehållare

Dammbehållaren är tillverkad av reprnings- och bucklingsbeständig duralite-plast. Dammbehållaren har ett fönster för enkel kontroll av dammnivån. Vi rekommenderar att behållaren töms när den är fyll till 3/4. Tag av behållaren genom att vrida hinken. Bild 4, Canvac Q Premium LCD kan även användas med dammpåse som monteras på stosen. Med maskinen följer 2 st stosar, 1 st raik för påssanlutning och 1 st böjd för Cyklonfunktionen. Bild 9-10.

På Q Premium LCD kan sugslang även anslutas* direkt till centralenheten. Bild 11-12. Maskinen startas genom att trycka på den röda knappen på displayen, se separat bruksanvisning.

'OBS! Detta uttag får inte användas då maskinen år försedd med påse för då hamnar detta dammet utanför påsen.

Källsortering

Materialvalet är av mycket hög kvalitet. Produkterna får inte hanteras som hushållisavfall. De skall i stället lämnas in på uppsamlingsplats för källsortering. Genom att

säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppså om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter, sophämtningstjänst eller affären där du köpte varan.

Q Premium Bag och Q Premium LCD maskinerna är utrustade med By Pass motor.

BP-motorn ger möjlighet till att bygga långa rörsystem ända upp till ca 50 meter

Motorerna uppfyller de alla högt ställda krav på ljudnivå, dammupptagning och filtrering.

Modellbeteckning	Q PREMIUM BAG	Q PREMIUM LCD
Mått diameter x höjd	28 x 73 cm	28 x 89 cm
Vikt (endast maskin)	11 kg	13,7 kg
Energiförbrukning	1750 W	1750 W
Spänning	230 V	230 V
Sugeffekt max (mätt vid motorn)	590 W	590 W
Max utflöde	59 l/sek	59 l/sek
Max vakuum	30 kPa	30 kPa
Ljudnivå (vid aggregatet)	63 dBA	63 dBA
Ljudnivå (vid utblåset)	63 dBA	64 dBA
Påsvolym	23 l	23 l
Dammbehållare	-	15 l
Säkring	10 A/Trög	10 A/Trög
Överhettningsskydd	Ja	Ja
Filter	Motorfilter	Självrensande
Motor	2-stegs By Pass	2-stegs By Pass
Digital display	Nej	Ja

Garanti

Två års produktgaranti med förlängd motorgaranti upp till 5 år.

Din kontakt med Canvac

Vid frågor som rör produkter, reservdelar, service, garantier etc. kontakta din lokala återförsäljare där du köpt produkten. Mer information om produkten och var din närmsta återförsäljare finns hittar du på www.canvac.se
