BRUKSANVISNING OM8310 ASKO

Installations- och användarmanual Mikrovågsugn

Bästa ASKO-kund,

Tack för att ha valt denna kvalitetsprodukt.

Vi garanterar att apparatens inre mekanismer är av lika hög kvalitet som de yttre delarna, att föreskrifterna som ligger till grund för dess tillverkning är rigorösa och att apparaten är mycket driftseffektiv.

Vi hoppas att produkten kommer att uppfylla alla dina förväntningar under många år framöver.

Vi rekommenderar att du börjar med att läsa användarhandboken så att du kan använda apparaten på bästa möjliga sätt.

Användarhandboken innehåller även information om hur du kan bidra till att skydda miljön.

Innehållsförteckning

Till användaren 3

Säkerhetsföreskrifter 3

Funktionssätt 4

Hänsyn till miljön 5

Introduktion av ugnen 7

Inbyggnad 7

Manöverpanel 8

Display 9

Madvare 9

Vikt 9

Tillagningstid 9

Funktioner 9

Inställning av klockan 10

Så ställs klockan in 10

Mikrovågsugnens olika styrkor 10

Programmering 11

Programmering med knappen

Funktion 11

Snabbprogrammering 11

Programmering automatik 12

Programmering med

Matvaru-knappen 12

Speed DEFROST 13

Grill funktion 14

Grill med två styrkor 15

PIZZA funktionen 17

Programmering 18

Skötsel av Pizza pannan 19

Gode råd 20

Rengöring och underhåll 21

Felsökning 22

Efterservice 23

Har ugnen varit utsatt för skador, skall det undersökas, 23

Ingrepp 23

Originaldelar 23

Till användaren

Viktigt

Bevara denna bruksanvisning med apparaten. Om apparaten säljs vidare eller skänks bort till någon annan, se till att bruksanvisningen medföljer. Vänligen läs igenom dessa råd innan apparaten installeras och används. De är viktiga för att garantera användarens och andras säkerhet.

Säkerhetsföreskrifter

Denna apparat är endast avsedd för hushållsbruk för tillagning, uppvärmning och upptining av livsmedel. Tillverkaren frånsäger sig allt ansvar vid all annan användning av apparaten.

Apparaten får inte användas av personer (inklusive barn) som inte har tillräcklig fysisk, motorisk eller mental förmåga, eller personer som inte känner till och kan hantera apparaten, bortsett om det sker under uppsikt av en person som ansvarar för deras säkerhet, eller som i förväg har gett dem anvisningar om hur apparaten ska användas.

Kontrollera att redskapen är lämpliga att användas i en mikrovågsugn. Lämna inga redskap i ugnen då denna inte används. För att inte skada apparaten, låt den aldrig gå tom eller utan platta.

Utför inga ingrepp på öppningarna vid låset på framsidan; detta kan skada apparaten och fordra ingripandet av en serviceman. Tätningslisten och luckans öppning skall inspekteras med jämna mellanrum för att försäkra sig om att de är i gott skick. Om dessa delar uppvisar skador, använd inte längre apparaten utan låt en kompetent servicetekniker kontrollera den.

Vid värmning av matvaror i behållare av plast eller papper, håll ett öga på ugnen då risk för antändning föreligger.

Vid användning av funktionen mikrovåg + roterande värme, avråds att använda behållare och kärl av metall, gafflar, skedar, knivar samt band och klammer av metall för fryspåsar.

Innehållet i nappflaskor och matburkar för spädbarn skall röras om eller skakas, och dess temperatur skall kontrolleras före förtäring för att undvika brännskador. Värm aldrig nappflaskor med nappen på (explosionsrisk).

Barn bör hållas under uppsikt så att de inte leker med apparaten. Låt inte barn använda ugnen utan tillsyn, såvida de inte dessförinnan fått lämpliga anvisningar för att kunna använda ugnen säkert och förstår farorna med felaktig användning.

Använd alltid isolerade handskar för att plocka ut rätterna ur ugnen. Vissa fat absorberar värmen från livsmedlen och blir därför heta.

Vätskor och andra livsmedel får inte värmas i slutna kärl då de riskerar att explodera. Det avråds att värma ägg i deras skal och hela hårdkokta ägg i en mikrovågsugn då de riskerar att explodera, även efter tillagningen.

Till användaren

Uppvärmningen av drycker med mikrovågor kan orsaka en fördröjd och häftig utslungning av kokande vätska, var därför försiktig vid hanteringen av behållaren.

Vid mindre mängder mat (en korv, en bulle, m.m.), placera ett glas vatten bredvid denna. Vid för långa uppvärmningstider kan maten torka ut och brännas vid. För att undvika detta, sätt aldrig in matvaror i mikrovågsugnen lika lång tid som med en traditionell ugn.

Vid rökutveckling, stäng av eller koppla ur ugnen och håll luckan stängd för att kväva eventuella lågor.

Funktionssätt

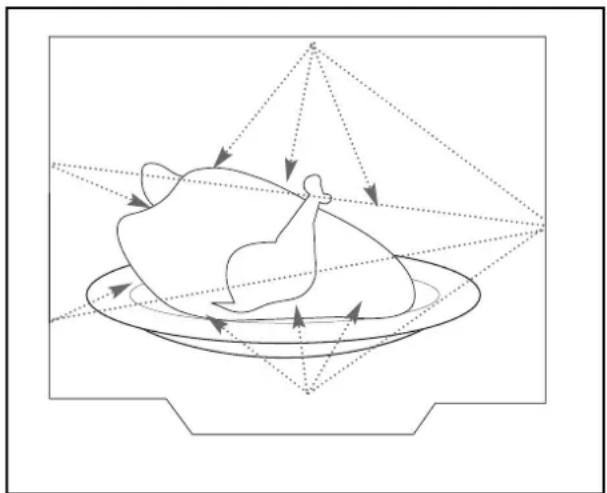

Mikrovågorna som används för tillagningen är elektromagnetiska vågor. De är vanliga i vår omgivning, exempelvis i form av radioelektriska vågor, ljus eller infraröd strålning.

Deras frekvens ligger kring frekvensbandet 2450 MHz.

Hur de verkar:

• De reflekteras av metall.
• De går igenom alla andra ämnen.
• De absorberas av vattenmolekyler, fett och socker.

Då livsmedel utsetts för mikrovågor, sätts molekylerna i häftig rörelse, vilket avger värme.

Vågornas genomträngning i livsmedlen är cirka 2,5 cm. Är livsmedlet tjockare, sker genomvärmningen medels konduktion, som vid traditionell tillagning. Det skall understrykas att mikrovågorna endast ger upphov till ett termiskt fenomen inuti livsmedlen och att de inte är skadliga för hälsan.

Apparatens förpackningsmaterial kan återvinnas. Genom att placera förpackningen i de återvinningscontainrar som tillhandahålls av kommunen bidrar du till att skydda miljön.

Apparaten innehåller många material som kan återvinnas.

Denna logotyp visar att begagnade apparater inte skall slängas med

andra sopor. Apparatens tillverkare har sett till att återvinningen sker under bästa villkor, i enlighet med europadirektivet 2002/96/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter. Kontakta kommunen eller återförsäljaren för att få reda på var närmaste uppsamlingsställen finns. Vi är tacksamma för att du bidrar till att skydda miljön.

Kontrollera att apparaten inte skadats under transporten (deformerad lucka elelr tätningslist ...). Om något verkar fel eller trasigt, kontakta återförsäljaren före all användning.

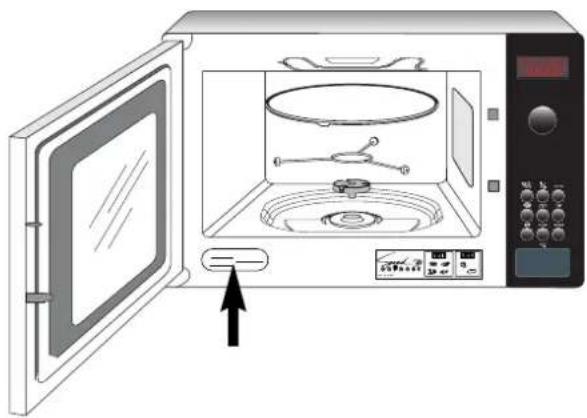

För att lätt kunna hitta apapratens försäljningsbeteckning, rekommenderar vi att du antecknar denna på sidan "Efterservice och kundtjänst".

Elektrisk anslutning

Kontrollera att:

• installationens tillgängliga effekt är tillräcklig,
• ledningarna är i gott skick,
• ledningarnas diameter överensstämmer med installationsföreskrifterna,
• installationen som ugnen är ansluten till är utrustad med ett överhettningsskydd på 16 ampere.
  Vid tvekan, hör med din elektriker.

Den elektriska anslutningen skall utföras innan apparaten placeras i möbeln.

Inbyggnaden av ugnen måste ske så att elsäkerheten garanteras. Vid installation och underhållsingrepp, skall apparaten vara bortkopplad från vägguttaget, säkringarna skall vara urkopplade eller bortplockade.

Apparaten skall anslutas medels en standardkabel med tre ledare på 1,5 mm² (1 fas + 1 N + jord) som skall kopplas till det enfasiga elnätet på 220-240 V \~ med en kontakt med en fas, nolla och jord som överensstämmer med standard IEC 60083 eller enligt gällande anslutningsbestämmelser.

Skyddsledaren (grön/gul) är ansluten till apparatens -pol och skall kopplas till anläggningens jord.

Om ugnen ansluts till ett eluttag, skall detta vara tillgängligt efter apparatens installation.

Ugnens nolla (blå ledare) skall anslutas till nätets nolla.

Den elektriska installationen skall förses med en anordning åtkomlig för användaren som kan koppla ifrån apparaten från nätuttaget, antingen via elkontakten eller via en strömbrytare, i enlighet med vedertagna installationsregler.

Om strömsladden är skadad, skall den ersättas av tillverkaren, dess efterservice eller av någon med likvärdig kompetens för att undvika all fara.

Varning

Vi frånsäger oss allt ansvar vid olyckor som sker till följd av att apparaten inte jordats eller jordats felaktigt.

Om ugnen uppvisar fel av något slag, koppla ur apparaten eller plocka bort motsvarande säkring.

Det är farligt för alla som inte besitter relevant kompetens att utföra underhåll eller reparationer där en skyddskåpa måste avlägsnas, då användaren kan utsättas för mikrovågsenergi.

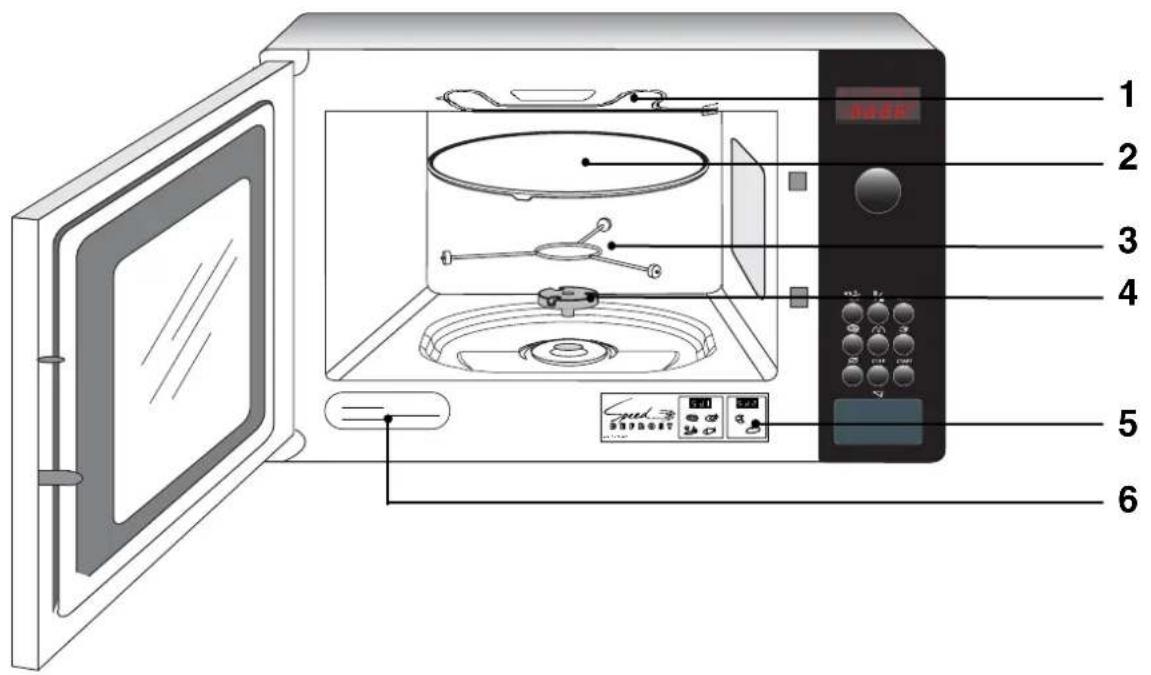

Introduktion av ugnen

Inbyggnad

Ser automatiskt till att maten värms jämnt.

• Tallriken vrids med en vridmekanism och hållare med hjul.
• Den roterar i båda riktningarna.
• Roterar den inte skall ni undersöka om hållaren är korrekt monterad.
• Man kan värma mat direkt på tallriken.

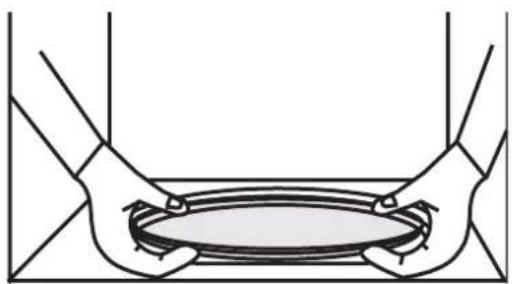

• När den tas ut ur ugnen skall den hållas i därtill avsedd hållare.

Rotationen kan stoppas

Använder fat som är så stora att de inte kan rotera i ugnen skall rotationen stängas av med tryckknappen på ugnens framsida.

4 Vridmekanism

5 Etikett Speed DEFROST

6 Typskylt

Hållare med hjul

Försök aldrig att vrida hållaren för hand, det kan skada mekanismen. Roterar tallriken inte skall man undersöka om det kommit något emellan tallriken och botten.

Etiketten Speed DEFROST

Fäst etiketten nertill på ugnen som visas på bilden.

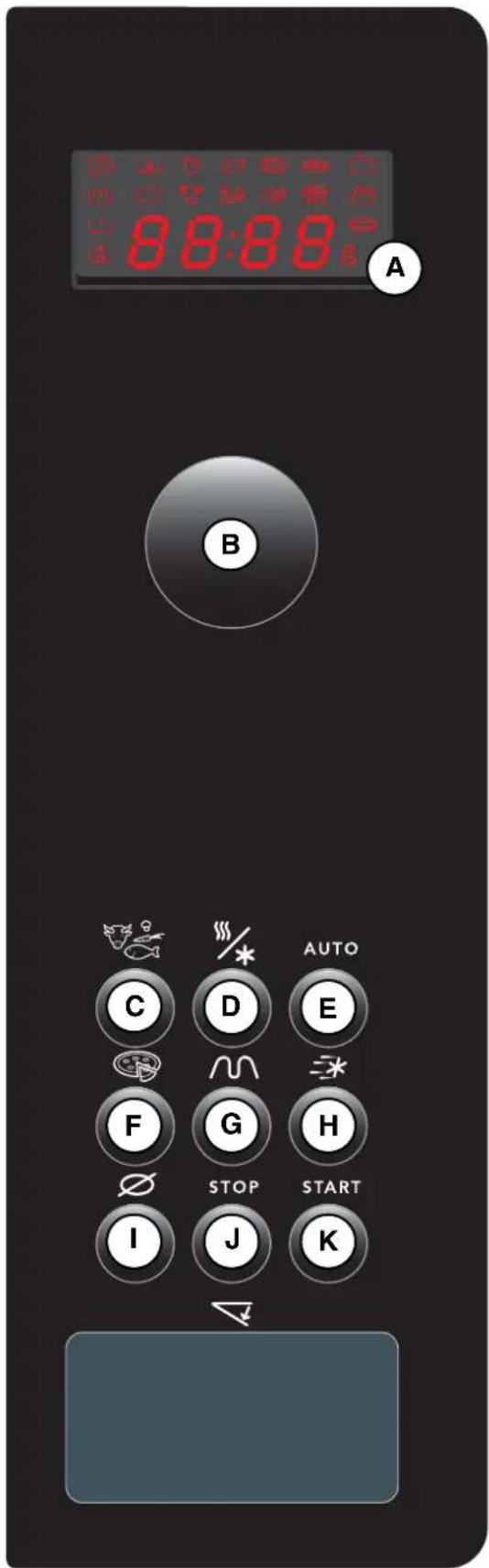

Manöverpanel

A Display:

Underlätter programmering genom att visa matvara och funktion, programmerad tid eller vikt samt klocka.

B AUTO PROGRAM:

Med denna knapp väljs matvara och funktion, tillagningstid och vikt.

C MATVARU knappen:

Denna knapp gör det möjligt att välja olika matsorterna.

D FUNKTIONS knapp:

Denna knapp gör det möjligt att välja önskad funktion.

E AUTOMAT knapp:

Programmerar automatiskt den nödvändig tid hänsyn tagen till matvara och vikt.

F PIZZA knapp (Pizza panna):

Programmerar Pizza med tillhörande pizza panna.

G GRILL:

Med denna knapp väljar man mellan grillens två styrkor.

H Speed DEFROST knapp:

Denna funktion gör det möjligt att snabbtina matvaror.

I Stop vridtallrik:

Med denna knapp stoppas rotationen av tallriken.

J Stop / Annullering:

Med denna knapp kan ett igångvarande program stoppas (STOP) eller strykas, annulleras. Man trycker en gång för stop och två gånger för annullering. Knappen kan också ställa in klockan.

K Start knapp:

Startar ugnen.

Display och knapper används för att välja:

Matvara

flytande

fisk

fläskkött, kalvkött, kalkon

kalla färdigrätter

oxkött, lammkött

grönsaker

fågel

frusna färdigrätter

Funktioner

UPPTINING

LÅG VÄRME

MEDELVÄRME

FULL VÄRME

SVAG GRILL

STARK GRILL

MIKRO + GRILL

PIZZA

Vikt

för AUTOMATISK programmering

g

Tillagningstid

(eller klocka)

12:00

Den matvara eller funktion man håller på att välja blinkar.

Inställning av klockan

Om stickkontakten varit utdragen eller om det varit ett strömavbrott, kommer klockan at visa "00:00" och blinka.

Så ställs klockan in

1 Tryck på knappen STOP i 5 sekunder.

blinkar, och när ett pop ljud

hörs kan klockan ställas in.

2 Ställ in tiden genom att vrida på knappen. 3 Bekräfta inställningen med ett tryck på STOP.

Nu visas tiden.

Mikrovågsugnens olika effekter

UPPTINING 150W

Används för upptining av alla

typer av matvaror och till försiktig och längsam bakning.

LÅG VÄRME 500W

Används för tillagning av fisk och

fjäderfå.

Används till att färdigkoka rätter som påbörjats på FULL EFFEKT, t.ex. gröna bönor, linser eller mjölkprodukter.

MEDELVÄRME 700W

Används för uppvärmning av alla

typer av flytande eller fast mat och kalla eller frusna färdigrätter.

FULL VÄRME 900W

Används för att koka grönsaker

och soppa.

Total effekt: 900W

Anmärkning

När en matvara väljs anpassas styrkan automatiskt.

Programmering

Ugnen har anslutits till nätet och klockan är inställd.

Öppna luckan, sätt in maten i ugnen och stäng luckan.

Om luckan inte stängs ordentligt, så fungerar inte ugnen.

Programmera med dessa knappar:

MATVARA FUNKTIONER AUTOMATIK

• När ugnen stannar, hörs tre pipljud som visar att programmet avslutats. Dessa pipljud upprepas under 3 minutter eller tills luckan öppnas.
• Knappen STOP VRID TALLRIK kan aktiveras både för och under tillagning.
• Görs ett fel vid programmeringen skall man trycka två gånger på ANNULLERING knappen.

Snabbprogrammering

1 Ställ in önskad tid (t.ex. 2 min) med knappen.

Funktionerna och blinkar växelvis för att visa att styrkan är på 900 W.

2 Tryck på START knappen.

1 Tryck på knappen FUNKTION och välj mikrovågsfunktionen

2 Vänta till "00:00" blinkar. Programmera önskad tid med tidsinställningsknappen.

3 Tryck på START knappen.

Programmering

Programmering med Matvaru-knappen

1 Tryck på knappen MATVARA och välj matvara.

2 Tryck på knappen FUNKTION och välj mikrovågsfunktion. Mikrovågsugnens styrka anpassas till den valda rätten.

3 Vänta till "00:00" blinkar. Programmera önskad tid med tidsinställningsknappen.

4 Tryck på START knappen.

Programmering automatik

Tillagningstiden räknas ut automatiskt.

1 Tryck på knappen MATVARU och välj matvara.

2 Tryck på knappen FUNKTION och välj mikrovågsfunktion. Mikrovågsugnens styrka anpassas till den valda rätten.

3 Tryck på knappen AUTO, vikten 50 g blinkar: ställ in matvarans vikt.

AUTO

4 Tryck på START knappen. Den passande tiden visas automatiskt.

Speed DEFROST

Speed DEFROST gör det möjligt att snabbupptina matvaror, dock max

500 gram åt gången, om man vill vara säker på att uppnå ett gott resultat.

Skall man tina matvaror med en högra vikt bör FUNKTIONEN upptining användas.

1 För snabbupptining av kött, fågel, fisk, grönsaker och vätskor, tryck en gång på Speed DEFROST knappen:

visas.

2 För snabbupptining af bröd, rundstycken och kakor, tryck två gånger på Speed DEFROST:

visas.

3 Vänta tills blinkar.

g

4 Knappa in matvarornas vikt med viktknappen (max 500 g).

5 Tryck på START knappen. Den tid som går åt för att tina upp matvarorna beräknas automtiskt.

Tiden kan variera beroende av matvarornas ursprungliga temperatur. Den visade tiden utgår från frusna varor med en temperatur av 18°C.

Tiden visas i displayen och ugnen startar.

Anmärkning

hörs ett pipljud halvvägs in i programmet för att påminna om att matvarorna skall vändas för att uppnå ett perfekt resultat.

6 Stäng luckan igen och tryck på START för att starta ugnen igen.

Grill funktion

Denna funktion gör det möjligt att bryna matvaror som t.ex. gratänger och kött. Den kan användas före eller efter att tillagningen skett.

1 När grillen används skall man använda grytlappar när maten skall tas ut ur ugnen. Likaså skall man använda eldfasta kärl som tål mycket höga temperaturer, t.ex. eldfast glas eller stengods.

2 Man kan välja på två grillstyrkor: STARK GRILL (tryck på GRILL knappen en gång) och SVAG GRILL (tryck på GRILL knappen två gånger).

STARK GRILL används vid grillning av kött och fisk och SVAG GRILL används ihop med funktionen mikrovågor + grill för att gratinera ömtåliga rätter.

Denna funktion gör det möjligt att använda mikrovågsfunktion och grill samtidigt så att maten steks mycket snabbt.

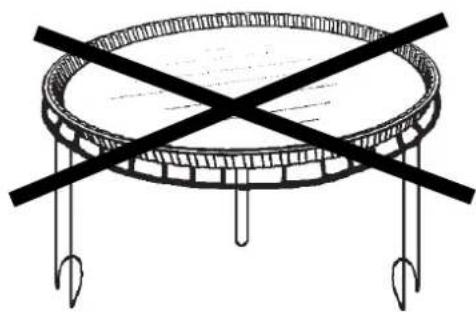

Grillstativ

När GRILL eller GRILL + MIKRO funktionen används, kan köttstycken och liknande brynas på grillstativet.

När grillstativet används skall det ställas mitt på den roterande tallriken. Grillstativet får under inga omständigheter användas ihop med matallfat, när funktionen mikro eller mikro + GRILL används.

Man kan dock värma mat i en aluminiumsfolieform genom att ställa den på en tallrik så att formen inte berör grillstativet.

Grill programmering

Grill med två styrkor

1 Tryck på GRILL knappen en gång för at välja STARK GRILL, och två gånger för att välja SVAG GRILL.

2 Vänta tills "00:00" blinkar. Programmera önskad tid med tidsinställningsknappen.

4:00

3 Tryck på START knappen.

Trycker man en tredje gång på GRILL knappen avbryts grillen.

Mikrovågor + grill

1 Tryck på MATVARU knappen.

Mikrovågsstyrkan- och grillstyrkan anpassas automatiskt till den valda rätten.

4 Vänta tills "00:00" blinkar. Programmera önskad tid med tidsinställningsknappen.

6:00

5 Tryck på START knappen.

Grill programmering

Skulle matvaran som ni vill värma inte passa in på någon av de visade kategorierna:

1 Tryck på knappen FUNKTION 33%

2 och välj mikro + grill FUNKTIONEN.

Nu är effekten inställd på mellanvärme och grillen på Stark värme.

3 Vänta tills "00:00" blinkar. Programmera önskad tid med tidsinställningsknappen.

6:00

4 Tryck på START knappen.

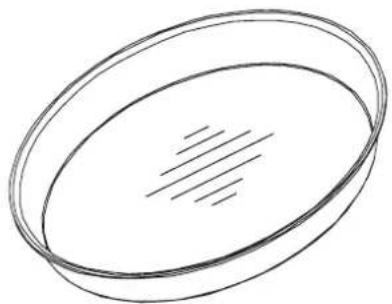

PIZZA funktionen

När Pizza funktionen används sparas båade tid och energi, samtidigt som rätternas smak, färg och sprödhet bevaras.

• PIZZA funktionen med tillhörande pizza panna gör det möjligt att använda mikro och grillfunktionen samtidigt.
• PIZZA Pizza pannan har en speciell beläggning som absorberar mikrovågorna underifrån.
• Det sprider värmen under matlagningen och ger den önskade färgen och sprödheten, samtidigt som grillen bryner rätten ovanifrån.

2 användningssätt:

• Utan förvärmning – PIZZA funktionen gör det möjligt att baka och bryna de flesta djupfrusna och färska degbaserade produkterna, som samtidigt får den sprödhet som en vanlig ugn ger.
• Med förvärmning – PIZZA pannan kan förvärmas tom i max 2 min. På så sätt kan man bryna och steka köttstycken, värma degbaserade färdigrätter både frusna och färska.

Goda råd

Tag ut maten ur dess emballage innan den tillagas i pizza pannan.

• Börja med en kort tillagningstid som vid behov kan förlängas.
• Alla matvaror med skal eller skinn som t.ex. potatis: Korv skall prickas innan de bakas.
• Kött skall vara helt upptinat och avtorkat innan det bryns i Pizza pannan.
• Precis som med en vanlig ugn skall tillagningen övervakas.
• Använd grytlappar, fatet blir mycket varmt.
• Fyllda rätter, färserade rätter för inte ätas direkt eftersom de kan vara ljumma på utsidan men mycket varma inuti.
• Ni får aldrig koka eller värma ägg med PIZZA funktionen.
• Om flera rätter skall bakas efter varandra rekommenderar vi att ugnen kyls av ca 10 min mellan tillagningarna, så att degen blir bakad på rätt sätt.

PIZZA funktionen

Exempel: Så bakas en djupfryst pizza på 350 g

Placera den frysta PIZZA i Pizza pannan och ställ den mitt på den roterande tallriken.

Programmering

1 Tryck på PIZZA knappen.

2 Vänta tills "00:00" blinkar. Programmera önskad tid med tidsinställningsknappen, t.ex. 6 min.

6:00

3 Tryck på START knappen. Tallriken börjar att rotera, ljuset i ugnen tänds.

4 Använd grytlappar när pizzan skall tas ut ur ugnen, eftersom fatet blir mycket varmt.

Skötsel av Pizza pannan

• Pannan har en beläggning som gör det onödigt att smörja in den med fett före användning.
• Skär inte i fatet eftersom det skadar, beläggningen.
• Fatet rengörs med en svamp, varmt vatten och diskmedel. Använd inte metallsvampar eller slipande rengöringsmedel.

PULVER

Fatet kan diskas i diskmaskin.

Anmärkningar

- Pizza pannan får inte ställas på grillstativet. Ugnen kan skadas.

• Använd inte Pizza pannan i en vanlig ugn, på spishäll (gas, elektrisk eller annat) eller på en annan flata som avger stark värme.
• Placera inte kökskärl på den varma Pizza pannan, den mycket höga temperaturen kan skada det.

Goda råd

• Om en inställd "tillagningstid" eller AUTO knappen är i funktion, kan denna tiden ändras när som helst.
• Den roterande tallriken kan startas eller stoppas med ett tryck på knappen STOP AV ROTERANDE TALLRIK .∅
• För att ändra valet av FUNKTION eller MATVARA skall man trycka två gånger på STOP knappen och programmeringen skall göras om.
• Om luckan öppnas innan programmet avslutas skall den stängas igen och programmet återstartas med ett tryck på START knappen.
• Om maten tas ut innan programtiden löpt ut skall den nollställas genom två tryck på STOP knappen.

Anmärkning

- Om en programmering påbörjas utan att man trycker på START, blir programmet annullerat efter tre minuter och ugnen visar åter tid på displayen.

Rengöring och underhåll

Varning

Regelmässig rengöring av ugnen bidrar till säker lång och god driftsäkerhet. I de flesta fall kan smuts i ugnen undvikas om maten täcks över vid tillagning.

Se till att det är rent runt ugnen. Om smuts dras in i den kan det förorsaka skador på ugnen. Ugnen rengörs både utvändigt och invändigt med en fuktig svamp med ett milt rengöringsmedel. Torka efter med en mjuk trasa. Håll kanten runt luckan ren. Skadas dessa ytor på grund av nedsmutsning, ber vi er kontakta vår kundservice innnan ugnen används igen.

Det är förbjudet att använda skurpulver, alkohol eller lösningsmedel, som kan förorsaka skador på ugnen.

PULVE

Om det luktar illa i ugnen skall en kopp vatten kokas i 2 min. med en tillsats av citronsaft eller vinättika. Därefter rengörs ugnen indvändigt med lite diskmedel.

Den roterande tallriken kan tas ut för att underlätta rengöringen. Fatta i tallrikens grepp. Om vridmekanismen avlägsnas är det viktigt att se till att det inte kommer vatten i hålet vid motoraxeln.

Kom ihåg att återmontera vridmekanismen, hållaren och tallriken igen.

Man får inte använda ångaggregat för rengöring av mikrovågsugnen.

Felsökning

DU KONSTATERAR ATT ÅTGÄRD
Tiden räknas ner men ugnen fungerar inte. Tallriken roterar inte, belysningen är släckt, maten är kall.	Tryck på knappen STOPPA ROTERANDE TALLRIK i 5 sekunder.
Ugnen piper. Justera den roterande tallriken, torka av hjulen under tallriken och området runt densamma.
Det uppstår ånga på luckans ruta. Torka upp kondensvattnet med en trasa.
Grillmotståndet ger upphov till rökutveckling i början av programmet.	Avlägsna alla matrester på värmeslingan.
Plattan roterar inte korrekt. Rengör hjulen och deras rullningsbana under den roterande plattan.
Der är kondens på luckfönstret. Rengör ventilationsgallret under ugnen.
Det gnistrar om ugnen. Kontrollera, om mekanismen för den roterande tallriken är korrekt monterad. Rengör ugnen noggrant. Ta bort eventuella metallrester från ugnens sidor. Använd aldrig metallföremål ihop med grillstativet.

Efterservice

Har ugnen varit utsatt för skador, skall det undersökas,

om luckan har deformerats.

Om ugnen inte fungerar skall ni undersöka följande, innan ni kontaktar vår serviceavdelning:

• Undersök el-anslutningen.
• Undersök om luckan är ordentligt stängd.
• Kontrollera programmeringen.

Försök aldrig själv att reparera ugnen.

Observera

Endast fackfolk får göra ingrepp i ugnen eftersom det krävs specialverktyg för att kontrollera mikrovågsugnar.

Ingrepp

Eventuella ingrepp på apparaten måste utföras av en behörig yrkesutbildad person som representerar varumärket. När du ringer, skall du ange alla referenser för apparaten (modell, typ och serienummer). Dessa uppgifter står på märkskylten.

Vid reperation får endast certifierade originaldelar används.
