BRUKSANVISNING SH6530 ELEKTRO HELIOS

läs igenom bruksanvisningen noga och spara den för senare behov.

Lämna över bruksanvisningen till en eventuell ny ägare av produkten.

Följande symboler användes i texten:

Vaming! Anvisningar för Din personliga säkerhet.

Observera! Anvisningar för att undvika skador på produkten.

Anvisningar och praktiska tips

Miljöinformation

Innehåll

Bruksanvisning 4

Beskrivning av produkten 5

Beskrivning av manöverpanel.... 5

Touch-kontroller.... 6
Displayer 6
Restvärmevarnare 6

Hällens betjäning 7

Slå på och av hällen 7

Val av kokzon 7

Inställning av värmeläge 7

Användning av barnsäkring 8

Inkoppling av barnsäkring 8
Koppla ur barnsäkringen tillfälligt 8
Urkoppling av barnsäkring.... 8

Säkerhetsavstängning 9

Tips för kokning och stekning 10

Kokkärl 10

Spara energi 10

Exempel på användning vid tillagning 11

Rengöring och skötsel 12

Vad gör man när .... 13

Avfallshantering 14

Installationsanvisning 15

Montering 16

Typskylt 17

Garanti.... 18

Sverige 18

Konsumentkontakt 18

Sverige 18

Service och reservdelar 19

Bruksanvisning

Var vänlig beakta dessa anvisningar, eftersom annars uppkommna skador inte täcks av garantin.

Denna produkt är godkännd enligt följande EU-direktiv:

-73/23/EWG från 19.02.1973 lågspännings-direktiv
-89/336/EWG från 03.05.1989 EMV-direktiv inklusive ändrings-direktiv 92/31/EWG
-93/68/EWG från 22.07.1993 CE-märknings-direktiv

Bestämmelser för användning

• Denna håll får endast användas i hushållet till normal kokning, och stekning, av maträtter.
• Hällen får inte användas som arbets- eller avställningsyta.
• Ombyggnad eller förändringar av hällen är inte tillåten.
• Ställ eller förvara inte brännbara vätskor, lättantändligt material eller föremål som kan smälta (till exempel folier, plast, aluminium) på spisen eller i dess närhet.

Säkerhet för barn

• Håll i regel småbarn borta från hällen.
• Låt bara större barn arbeta vid hällen under uppsikt.

Allmän säkerhet

• Montering och anslutning av hällen får endast utföras av utbildad och auktoriserad fackpersonal.
• Inbyggnadsapparater får efter montering endast användas i standardiserade, passande inbyggnadsskåp och bänkskivor.
• Vid funktionsstörningar i hällen eller skador på glaskeramiken (sprickor resp repor) måste hällen slås av och skiljas från el-nätet, för att undvika en eventuell elektrisk stöt.
  -Reparationer av hällen får endast utföras av utbildad och auktoriserad fackpersonal.

Säkerhet under användning

• Avlägsna klistermärken och folier från glaskeramiken.

• Vid oaktsamhet under arbete vid hällen finns risk för brännskador.

• Sladdar till elektriska apparater får inte komma i beröring med hållens yta respektive varma kokkärl.
  -Överhettat fett och olja kan snabbt ta eld. Tillagning med fett eller olja (till exempel pommes frites) skall inte lämnas oövervakat.

• Stäng av kokzonerna efter varje användning.

Säkerhet vid rengöring

• Vid rengöring skall hällen vara frånkopplad och kall.
• Rengöring av hällen med ångstråle- eller högtryckstvätt är av säkerhetsskäl inte tillåten.

Undvikande av skador på hällen

• Glaskeramiken kan skadas av nerfallande föremål.
• Stötar med kokkärl kan skada kanten på glaskeramiken.
• Kokkärl av gjutjärn, aluminium eller med skadade bottnar kan då de dras över glaskeramiken skada denna.
• Smältbara föremål och överkokning kan bränna fast på glaskeramiken och bör genast avlägsnas.
• Använd inte kokzonerna utan kokkärl eller med tomma kokkärl.

Beskrivning av produkten

Kokhällens funktion

Enkelkokzon 1200W 145 mm Enkelkokzon 1800W 180 mm 210 mm 145 mm Enkelkokzon 2300W Manöverpanel Enkelkokzon 1200W

Beskrivning av manöverpanel

Val av kokzoner och värmeläge 3.⊕ + 6. - + 8.⊕ + 1. ⊕ Display På/Av

Touch-kontroller

Hällen betjänas med touch-kontroller. Funktioner styrs genom tryck på touch-kontroller och bekräftas med indikeringar.

Tryck på touch-kontrollerna uppifrån, utan att beröra flera samtidigt.

Touch-kontroll Funktion
1	På / Av Slå på och av hällen
2	Öka inställningar Val av kokzon	Öka värmeläge
3	Minska inställningar Minska värmeläge

Displayer

Display Beskrivning
∅ Kokzon är avstängd
∅ - ∅	Värmelägen	Värmeläge är inställt
Er	Fel	Felfunktion har uppträtt
H	Restvärme	Kokzon är fortfarande varm
L	Barnsäkring	Funktionslås/Barnsäkring är inkopplad

Restvärmevarnare

Vaming! Risk för brännskador genom restvärme. Efter avstängning behöver kokzonerna någon tid för att kylas av. Beakta restvärmevarnare H.

Restvärme kan användas för smältning och för varmhållning av maträtter.

Hällens betjäning

Slå på och av hällen

	Manöverpanel Display
Slå på hällen Tryck på 2 sekunder		☐ / Decimalpunkten blinkar
Slå av hällen Tryck på 1 sekund		☐ / Ingen

Val av kokzon

	Manöverpanel Display
Val Tryck på	⊕	∅ / Decimalpunkten lyser

Decimalpunkten visas vid den valda kokzonen. Därefter måste ett värmeläge ställas in inom 6 sekunder för denna kokzon, annars måste den väljas på nytt.

Inställning av värmeläge

Släpp touch-kontrollen ④ter val av kokzon.

	Manöverpanel Display
Öka Tryck på	⊕	∅ till ∅
Minska Tryck på	⊖	∅ till ∅
Slå av Tryck på och samtidigt	⊕ ⊖	∅

Om inte inställning görs inom 6 sekunder upphävs valet och decimalpunkten slocknar. Välj den önskade kokzonen igen och gör ny inställning.

Användning av barnsäkring

Barnsäkringen förhindrar en oönskad användning av hällen.

Inkoppling av barnsäkring

Steg Manöverpanel Display
1. Slå på hällen (ställ inte in något värmeläge)		∅ / H (om den är varm)
2.	⊕ Tryck på kokzonen framme till höger och ≅ samtidigt	4 x ∅ eller H Decimalpunkten blinkar
3. Tryck på kokzonen framme till höger ☐
Hällen slås av.

För att barnlåset skall kopplas till eller från riktigt måste de olika inställningsmomenten göras omedelbart efter varandra.

Mellan de beskrivna inställningsmomenten får inga andra touchkontroller vidröras. Om momenten görs i fel ordning stängs displayen av.

Koppla ur barnsäkringen tillfälligt

Barnsäkringen kan kopplas ur för ett enstaka tillagningstillfälle, den är därefter åter aktiv.

Steg	Manöverpanel	Display
1. Slå på hällen	➊	➂ / Ⓞ (om den är varm)
2.	⊕ Tryck på kokzonen framme till höger och ⊖ samtidigt	4 x ➁ Decimalpunkten blinkar
Till nästa gång hällen slås av kan den användas normalt.

Urkoppling av barnsäkring

Steg	Manöverpanel	Display
1. Slå på hällen	➊	➁ / Ⓜ (om den är varm)
2.	⊕ Tryck på kokzonen framme till höger och ⊖ samtidigt	4 x Ⓐ eller Ⓜ Decimalpunkten blinkar
3. Tryck på	⊖
Hällen slås av.

Säkerhetsavstängning

Kokhäll

• Om inte ett värmeläge för en kokzon, efter att hällen slagits på, har ställts in inom ca 10 sekunder, slås hällen automatiskt av.
• Om en eller flera touch-kontroller tryck på längre än ca 10 sekunder, slås hällen automatiskt av. Er-03 visas blinkande resp växlande Ⓜ om restvärme finns kvar.
• Om alla kokzoner slås av, stängs hällen automatiskt av efter ca 10 sekunder.

Manöverpanel

Fuktighet (till exempel en våt trasa) eller vätska som har kokat över på manöverpanelen slår av alla kokzoner.

Kokzoner

- Om en av kokzonerna inte stängs av efter en viss tid, eller om värmeläget inte ändras, slås denna kokzon automatiskt av. H visas.

Värmeläge Fränkoppling efter
1 - 2 6 timmar
3 - 4 5 timmar
5 4 timmar
6 - 9 1,5 timma

Tips för kokning och stekning

Enligt de senaste vetenskapliga rönen kan en kraftig stekning av livsmedel, speciellt med produkter som innehåller stärkelse, innebära en hälsorisk genom att akrylamid bildas. Därför rekommenderar vi att tilllaga vid lägsta möjliga temperatur och att inte steka maträtter för hårt.

Kokkärl

• Kokkärlets botten avgör om det är ett bra kärl. Botten bör vara så tjock och plan som möjligt.
• Kokkärl av stålemalj eller med aluminium- eller kopparbotten kan lämna missfärgningar på glaskeramikytan, vilka är svåra att avlägsna eller de går inte alls att ta bort.

Spara energi

Placera helst kokkärlet på kokzonen innan zonen slås på.

Sätt om möjligt lock på grytor.

Stäng av kokzoner innan tillagningstidens slut, för att utnyttja eftervärmen.

Kokkärlsbotten och kokzon bör vara lika stora.

Exempel på användning vid tillagning

Angivelserna i följande tabell är riktvärden.

Värmeläge	Tillagnings-sätt	Lämpligt för Tid Råd/Tips
0 Eftervärme, Från-läge
1	Varmhållning	Varmhållning av tillagade rätter	efter behov	Täck över
1-2	Smältning	Hollandaisesås,smältning av smör, choklad, gelantin	5-25 min Rör	om då och då
		Omelett, äggstanning 10-40	min Tillaga med lock
2-3 Svällning		Svällning av ris och mjölkrätter.Uppvärmning av färdiglagade rätter	25-50 min	Tillsätt minst dubbla mängden vätska till ris, rör om då och då i mjölkrätter
3-4 Ångkokning		Ångkokning av grönsaker, fisk stekning av kött i gryta	20-45 min	Tillsätt lite vätska (några matskedar) till grönsaker
4-5 Kokning		Ångkokning av potatis	20-60 min	Använd lite vätska, till exempel: max 1⁄4 l vatten till 750 g potatis
		Kokning av större mängder,gryträtter och soppor	60-150 min	Upp till 3 l vätska samt ingredienser
6-7	Lätt stekning	Schnitzel, cordon bleu, kotlett,köttbullar, korv, lever, redning,ägg, ugnspannkaka, fritering av munkar	tillaga fortlö-pande	Vänd då och då
7-8	Hård stekning	Raggmunk/rårakor,biffar, pannkakor	5-15 min	Vänd då och då
9	KokningStekningFritering	Kokning av större mängd vatten, kokning av pasta, bryning av kött (gulasch, gryt-stek), fritering av pommes frites

Rengöring och skötsel

Försiktigt! Risk för brännskador genom restvärme.

Observera! Skarpa och repande rengöringsmedel skadar hällen. Rengör med vatten och diskmedel.

Observera! Rester av rengöringsmedel skadar hällen. Avlägsna rester med vatten och diskmedel.

Rengöring av hällen efter varje användning

1. Torka av hällen med en fuktig trasa och lite diskmedel.
   2.Torrtorka hällen med en ren duk.

Borttagning av föroreningar

1. Sätt en rengöringsskrapa snett mot glaskeramikytan.
2. Ta bort föroreningar genom att föra skrapan över ytan.
3. Torka av hällen med en fuktig trasa och lite diskmedel.
   4.Torrtorka hällen med en ren duk.

	ta bort
Slag av förorening genast med kall häll med
Socker, sockerhaltiga rätter ja ---			Rengöringsskrapa*
Plast, aluminiumfolie ja ---
Kalk-och vattenränder --- ja			Glaskeramik- eller stålrengörare*
Fettstänk	--- ja
metallskimrande färgningar	--- ja

*Rengöringsskrapa, glaskeramik- eller stålrengöringsmedel kan köpas i fackhandeln

Avlägsna hårt sittande föroreningar med glaskeramik- eller stålrengöringsmedel.

Rispor eller mörka fläckar i glaskeramiken kan inte avlägsnas, de påverkar dock inte hållens funktion.

Vad gör man när ...

Problem Möjlig orsak	Åtgärd
Kokzonerna fungerar inte. Ingen kok	zon är vald Välj kokzon inom 10 sekunder efteratt hällen har slagits på (decimal-punkten lyser)
Det går inte att välja kokzon / hällen reagerar inte på inställningar på manöverpanelen	Det har gått mer än 10 sekunder efter att hällen slogs på	Slå på hällen igen.Välj kokzon inom 10 sekunder efter att hällen har slagits på
	Barnsäkringen är inkopplad ☐Avaktivera barnsäkringen (se av-snitt “Barnsäkring”)
	Touch-kontrollerna är delvis täckta av en blöt trasa eller med vätska	Avlägsna trasan eller vätskan
	Säkerhetsfrånkopplingen har löst ut	Slå på hällen igen
Restvärmevarnaren visar inget Kokz	onen har bara varit inkoppladen kort stund och är därför ännu inte tillräckligt varm	Kontakta kundtjänst om kokzonen är varm.
Er03 visas	Flera touch-kontroller har tryckts på samtidigt	Tryck bara på en touch-kontroll
Er21 visas	Säkerhetfrånkoppling på grund av överhettning	Låt hällen kylas av.Ta bort kokkär.
Er25 visas (bara 10 sekunder)	Hällen är felaktigt ansluten	Skilj hällen från el-nätet och låt den kopplas in rätt
Er40 visas i displayen	Överspänningsskyddet har löst ut (Felaktig anslutning se ovan Er25 eller elektroniken är överhettad se Er21)	Skilj hällen från el-nätet några min- nuter (ta ur säkringen i husets el-in-stallation).Låt hällen kylas av.

Skilj hällen från el-nätet några sekunder för alla andra uppträdande felkoder (ta ur säkringen i säkringsskåpet). Kontakta kundtjänst och meddela felkoden om felet visas igen.

Vänd Dig till Din fackhandlare eller Elektrolux Service om Du inte lyckas avhjälpa problemet med ovan angivna åtgärder.

Vaming! Reparationer av hällen får endast utföras av en fackman. Felaktiga reparationer kan medföra allvarliga risker för användaren.

Om du på grund av handhavandefel tillkallar kundtjänst-tekniker eller fackhandlare är deras besök inte kostnadsfritt, inte heller under garantitiden.

Avfallshantering

Förpackningsmaterial

Förpackningsmaterialet är miljövänligt och kan återanvändas. Plastdelarna är märkta, till exempel >PE<, >PS<, etc. Lämna förpackningsmaterialet vid de kommunala återvinningsstationerna i därför avsedda behållare.

Avfallshantering när produkten är utsliten

Symbolen 📁 på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

Installationsanvisning

Gällande lagar, förordningar, riktlinjer och normer för respektive land skall efterföljas (säkerhetsbestämmelser, bestämmelser för avfallshantering etc).

Installation får endast göras av fackpersonal.

Minsta avständ till andra apparater och möbler skall iakttagas.

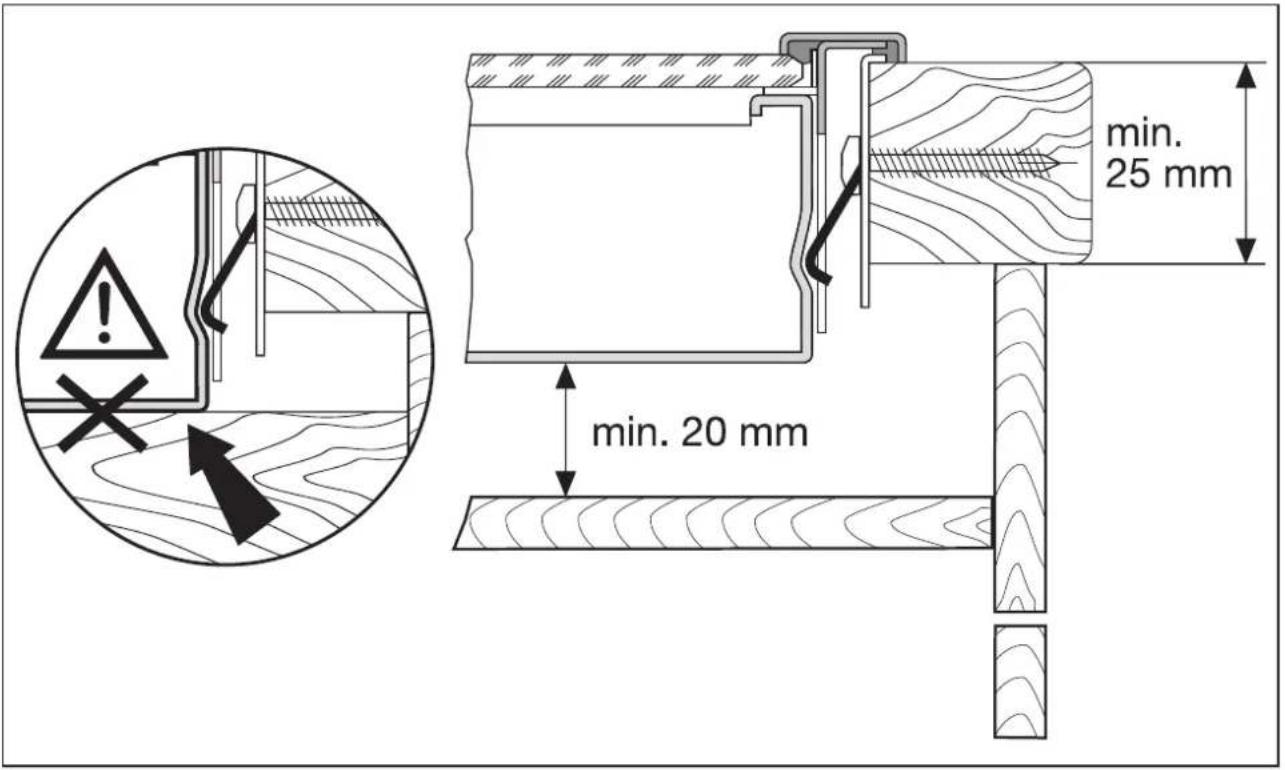

Under hällen skall en skyddsbotten vara monterad.

Snittytorna i bänkskivan skall skyddas mot fukt med ett lämpligt tätningsmaterial.

Packningen tätar hällen utan springor mot bänkski- van.

Packningen tätar hällen utan springor mot bänkski- van.

Använd ingen silikon-tätningsmassa mellan hällen och bänkskivan.

Undvik placering av kokhällen direkt intill dörrar och under fönster. Dörrar och fönster som slås upp kan slå ner heta kokkärl från kokzonen.

WARNING!

Risk för skador genom elektrisk ström.

• Nätanslutningsplinten är spänningssatt.
  •Gör nätanslutningsplinten spänningslös.
• Beakta kopplingsschema.
• Beakta säkerhetsbestämmelser för elektronik.
• Säkerställ isolering genom fackmässig installation.
• Låt elektriska anslutningar utföras av en behörig elektriker.

WARNING!

Skador genom elektrisk ström.

Lösa och ej fackmässigt monterade kontakter kan orsaka överhettning i kopplingsplinten.

• Gör kontaktanslutningar på ett fackmässigt sätt.
  •Dragavlasta kabeln.
• Vid 1 eller 2-fas anslutning måste alltid den passande nätanslutningskabeln, typ H05BB-F Tmax 90° (eller med högre värde) användas.
• Om denna apparats nätanslutningskabel är skadad, måste den ersättas med en speciell anslutningskabel (typ H05BB-F Tmax 90°, eller med högre värde). Denna kan erhållas vid kundtjänst.

I den elektriska installationen ska det finnas en anordning som gör det möjligt att skilja alla polerna för hällen från nätet. Anordningens kontaktavständ ska vara minst 3 mm.

Lämpliga frånskiljare är t.ex. automatsäkringar, smältsäkringar (säkringar ska skruvas ur sockeln), jordfelsbrytare och kontaktorer.

Montering

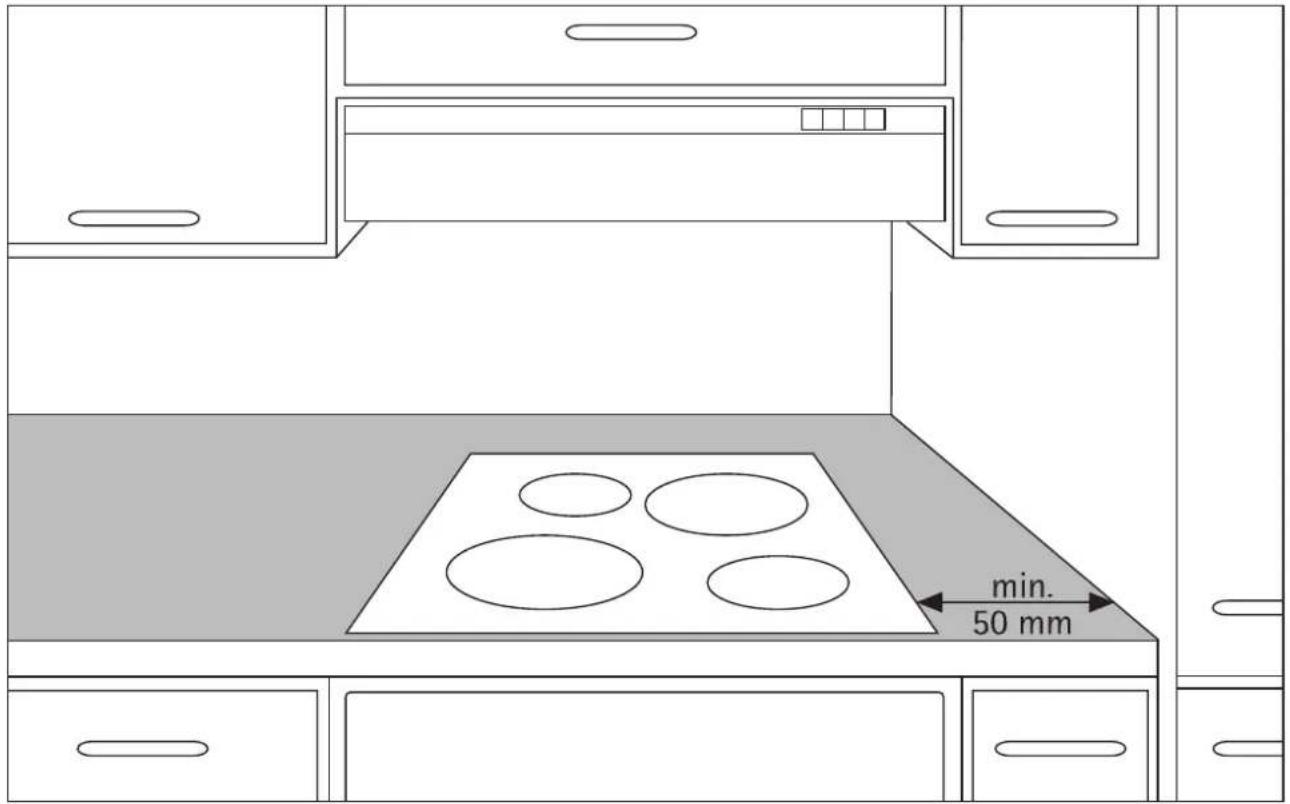

min. 50 mm

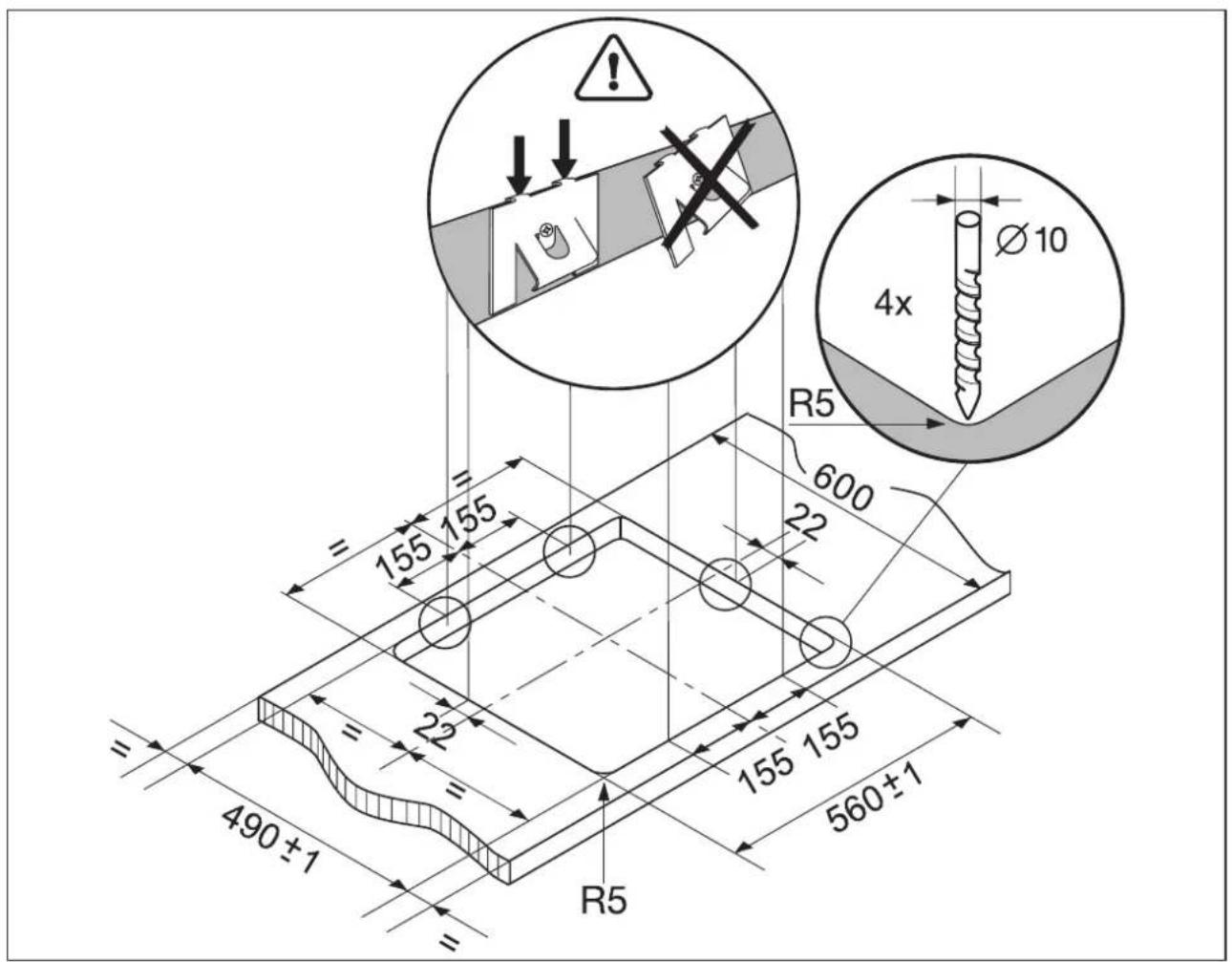

155 155 22 R5 600 4x Ø10 155 155 560±1 490±1 R5

Vid försäljning till konsument i Sverige gäller den svenska konsumentlagstiftningen. Kom ihåg att spara kvittot för eventuell reklamation.

Konsumentkontakt

Sverige

Har du frågor angående produktens funktion eller användning ber vi dig att kontakta vår konsumentkontakt på tel. [phone] eller via e-mail på vår hemsida www.elektro-helios.se

Service och reservdelar

Sverige

Vill du beställa service, installation eller reservdelar ber vi dig kontakta

Electrolux Service på tel. 0771 - 76 76 76 eller via vår hemsida på www.elektro-helios.se. Du kan även söka hjälp via din återförsäljare.

Adressen till din närmaste servicestation finner du via www.elektro-helios.se eller Gula sidorna under rubrik Hushållsutrustning, vitvaror - service.

Innan du beställer service, kontrollera först om du kan avhjälpa felet själv.

Här i bruksanvisningen finns en tabell, som beskriver enklare fel och hur man kan åtgärda dem. Observera, elektriska fel skall alltid åtgärdas av certifierad elektriker.

Innan du kontaktar service, skriv upp följande enligt dataskylten:

Modellbeteckning ......

Produktnummer ......

Serienummer ....

Inköpsdatum ....

Hur och när uppträder felet ?
