BRUKSANVISNING SHI6540 ELEKTRO HELIOS

Säkerhetsinformation	2
Säkerhetsföreskrifter	3
Produktbeskrivning	5
Daglig användning	6
Råd och tips	7

Underhåll och rengöring	8
Felsökning	9
Installation	10
Teknisk information	13
Miljöskydd	14

Med reservation för ändringar.

Säkerhetsinformation

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren kan inte hållas ansvarig för personskador eller skador på egendom som orsakats av felaktig installation eller användning. Förvara alltid instruktionerna tillsammans med produkten för framtida bruk.

Säkerhet för barn och handikappade

⚠ Varning Risk för kvävning, skador eller permanent invaliditet.

• Den här produkten kan användas av barn från åtta års ålder och personer med reducerad fysik, sensorisk eller mental förmåga, eller som saknar erfa- renhet och kunskap, såvida de inte har tillsyn av någon person som är ansvarig för deras säkerhet.
• Låt inte barn leka med produkten.
• Håll allt förpackningsmaterial utom räckhåll för barn.
• Håll barn och husdjur borta från produkten när den är igång eller när den svalnar. Åtkomliga delar är mycket varma.
• Om produkten har ett barnlås rekommenderar vi att du aktiverar det.
• Rengöring och användarunderhåll ska inte utföras av barn utan tillsyn.

Allmän säkerhet

• Produkten och åtkomliga delar blir heta under användning. Vidrör inte värme-elementen.
• Använd inte produkten med en extern timer eller ett separat fjärrkontrollsystem.

• Oövervakad matlagning på en håll med fett eller olja kan vara farligt och kan leda till brand.

• Försök aldrig att släcka en eld med vatten, men stäng av produkten och täck över flamman, t.ex. med ett lock eller brandfilt.

• Förvara inte saker på kokytorna.
• Använd ej ångrengörare vid rengöring av produkten.
• Metallföremål som knivar, gafflar, skedar och lock bör inte placeras på hällens yta eftersom de blir varma.
• Om ytan är sprucken, stäng av hushållsapparaten för att undvika risken för elektriska stötar.
• Efter användning, stäng av hällen med dess kontroll och lita inte på kokkärlsavkänningen.

Säkerhetsföreskrifter

Installation

Varning Endast en behörig person får installera den här produkten.

• Avlägsna all paketering.
• Installera och använd inte produkten om den är skadad.
• Följ de installationsinstruktioner som följer med produkten.
• Minsta avständ till andra produkter ska beaktas.
• Produkten är tung, så var alltid försiktig när du flyttar den. Använd alltid skyddshandskar.
• Täta skurna ytor med tätningsmedel för att förhindra att fukt får den att svälla.
• Skydda produktens botten mot ånga och fukt.
• Installera inte produkten nära en dörr eller under ett fönster. Detta förhindrar att heta kokkärl faller ned från produkten när dörren eller fönstret är öppet.
• Om produkten är installerad ovanför lådor måste utrymmet mellan produktens botten och den övre lådan var tillräckligt så att luft kan cirkulera.
• Säkerställ att ett luftcirkulationsutrymme på 2 mm mellan arbetsytan och enhetens framsida upprätt-hålls. Garantin täcker inte skador som orsakats av brist på tillräckligt ventilationsutrymme.
• Produktens undersida kan bli het. Vi rekommenderar att en skyddsplåt monteras under produkten så att man inte kommer åt undersidan.

Elektrisk anslutning

Varning Risk för brand och elektriska stötar.

• Alla elektriska anslutningar måste göras av en behörig elektriker.
• Produkten måste vara jordad.
• Produkten måste göras strömlös före alla rengöringsarbeten
• Använd rätt nätkabel.
• Låt inte elektriska ledningar trassla in sig.
• Kontrollera att nätkabeln eller kontakten (i förekommande fall) inte vidrör den heta produkten eller det heta kokkärlet när du ansluter produkten till närliggande uttag
• Kontrollera att produkten är rätt installerad. Lösa och ej fackmässigt monterade nätkablar eller kontakter (i förekommande fall) kan orsaka överhettning i kopplingsplinten.
• Kontrollera att ett skydd mot elektriska stötar är installerat.
• Dragavlasta kabeln
• Kontrollera så att du inte skadar kontakten (i förekommande fall) och nätkabeln. Kontakta service eller en elektriker för att ersätta en skadad nätkabel.
• Den elektriska installationen måste ha en isolationsenhet så att du kan koppla från produkten från nätet vid alla poler. Kontaktöppningen på isolationsenheten måste vara minst 3 mm bred.

- Använd endast rätt isoleringsenheter: strömbrytare, säkringar (säkringar av skruvtyp tas ur hållaren), jordfelsbrytare och kontaktorer.

Använd

Varning Risk för skador, brännskador eller elstötar föreligger.

• Använd denna produkt i en hushållsmiljö.
• Ändra inte produktens specifikationer.
• Lämna inte produkten utan tillsyn under användning.
• Använd inte produkten med våta händer eller när den är i kontakt med vatten.
• Lägg inte bestick eller kastrullock på kokzonerna. De kan bli varma.
• Stäng av kokzonen efter varje användningstillfälle. Lita inte på kastrullvarnaren.
• Använd inte produkten som arbets- eller avlastningsyta.
• Om produktens yta är sprucken ska du omedelbart koppla loss den från eluttaget. Detta för att förhindra elstötar.
• Användare med pacemaker måste hålla ett avständ på minst 30 cm från induktionskokzonerna när produkten är igång.
• När du placerar mat i en varm olja kan det skvätta.

Varning Det finns risk för eldsvåda eller explosion.

• Fetter och olja kan frigöra lättantändliga ångor när de värms upp. Håll flammor eller uppvärmda föremål borta från fetter och oljor när du lagar mat med dem.
• Ångorna som frigörs i mycket het olja kan orsaka spontan förbränning.
• Använd olja, som kan innehålla matrester, kan orsa- ka brand vi lägre temperatur än olja som används för första gången.
• Placera inga lättantändliga produkter eller föremål som är fuktiga med lättantändliga produkter i, nära eller på produkten.

Varning Risk för skador på produkten föreligger.

• Placera inga heta kokkärl på kontrollpanelen.
• Låt inte kokkärl torrkoka.
• Var försiktig så att inte föremål eller kokkärl faller på produkten. Ytan kan skadas.
• Aktivera inte kokzonerna med tomma kokkärl eller utan kokkärl.
• Lägg inte aluminiumfolie på produkten.
• Kokkärl av gjutjärn, aluminium eller med skadad botten kan repa glaskeramiken. Lyft alltid upp dessa föremål när du måste flytta dem på kokhällen.

Skötsel och rengöring

Varning Risk för skador på produkten föreligger.

• Rengör produkten regelbundet för att förhindra att yt-materialet försämras.
• Spruta inte vatten eller ånga för att rengöra produkten.
• Rengör produkten med en fuktig, mjuk trasa. Använd bara neutrala rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål.

Avfallshantering

Varning Risk för kvävning eller skador.

• Kontakta kommunen för information om hur produkten kasseras korrekt.
• Koppla loss produkten från eluttaget.
• Klipp av strömkabeln och kassera den.

Service

- Kontakta Service för att reparera apparaten. Vi rekomenderar att du endast använder originaldelar som reservdelar.

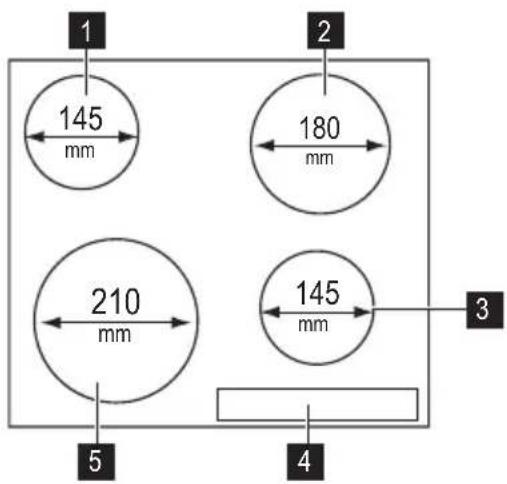

Allmän översikt

1 145 mm 2 180 mm 210 mm 145 mm 3 4 5

1 Induktionskokzon
2 Induktionskokzon
3 Induktionskokzon
4 Kontrollpanel
5 Induktionskokzon

Beskrivning av kontrollpanelen

1 2 54 ■ ■ ■ ● 9 6 ① □ □ 8 - + 3 □

Använd touch-kontrollerna för att manövrera produkten. Displayerna och indikeringarna markerar vilka funktioner som är aktiverade.

Touch-kontroll Funktion
1	➊	För att aktivera och avaktivera produkten.
2		För att låsa/låsa upp kontrollpanelen
3		För att aktivera kokzonen.
4	+ / —	För att öka eller minska värmeläget.
5	Värmelägesdisplay För att visa det inställda värmeläget.

Visningar av värmelägen

Display Beskrivning
0	Kokzonen är avstängd.
1 - 9	Kokzonen är på.
L	Funktionslåset/Barnlåset är aktiverat.
Display Beskrivning
P	Strömmen är påslagen.
F	Det är fel typ eller ett för litet kokkärl eller finns inget kokkärl på kokzonen.
E	Ett fel har uppstätt.
H	En kokzon är fortfarande varm (restvärme).
-	Den automatiska avstängningen har aktiverats.

Restvärmeindikering

Varning H Risk för brännskador från restvärme!

Induktionskokzonerna skapar den värme som behövs för tillagningen direkt i kokkärlets botten. Glaskeramiken värms upp av restvärmen hos kokkärlet.

Daglig användning

Aktivering och inaktivering

Tryck på i1 sekund för att sätta på eller stänga av produkten.

Automatisk avstängning

Funktionen stänger av produkten automatiskt om:

• Alla kokzoner är avaktiverade 📄.
• Du inte ställer in värmeläge efter produkten har aktiverats.
• Du spiller något eller sätter något på kontrollpanelen längre än 10 sekunder (en kastrull, en handduk osv.). Ta bort föremålet eller rengör kontrollpanelen.
• Produkten blir för het (t.ex. om ett kokkärl kokar torrt). Innan du använder produkten igen måste kokzonen kallna.
• Du använder felaktiga kokkärl. Symbolen F tänds och kokzonen stängs av automatiskt efter 2 minuter.
• Du avaktiverar inte en kokzon eller ändrar värmeläget. Efter en viss tid tänds - och produkten stängs av. Se nedan.
• Förhållandet mellan värmeläget och tiderna för funktionen Automatisk avstängning:

• 1 - 26 timmar
• 3 - 45 timmar
- 5 - 4 hours
• 6 - 91,5 timmar

Val av kokzon

Ställ in kokzonen genom att trycka på touchkontrollen som är kopplad till denna kokzon. Displayen markerar indikeringen av värmeläget ( ).

Värmeläge

Ställ in kokzonen. Tryck på — för att öka värmeläget. Användning — för att minska värmeläget. Displayen visar värmeläget. Tryck på + och -samtidigt för att inaktivera kokzonen.

Effektfunktion

Effektfunktionen gör mer effekt tillgänglig för induktionskokzonerna (se tabellen "Kokzonernas effekt" i avsnittet "Teknisk information"). Du kan aktivera effektfunktionen i högst 10 minuter. Därefter kopplar induktionskokzonen automatiskt tillbaka till högsta värmeläget.

1. Ställ in kokzonen.

2. Ställ in högsta värmeläget för kokzonen.

3. Tryck på + . tänds

Avaktivera funktionen genom att trycka på —.

Effektreglering

Effektregleringen delar upp effekten mellan två kokzoner parvis (se illustrationen). Effektfunktionen ökar effekten till den maximala nivån för en kokzon i paret. Effekten i den andra kokzonen reduceras automatiskt. Värmeläget för den reducerade kokzonen ändras mellan två nivåer.

Lås

När kokzonen är aktiverad kan du låsa kontrollpanelen men inte ①. Funktionen förhindrar oavsiktliga ändringar av värmeläget.

Ställ först in värmeläget.

För att starta denna funktion, tryck på 📄. Symbolen Ⓛ tänds i 4 sekunder.

För att stoppa denna funktion, tryck på ☐. Det tidigare inställda värmeläget tänds.

När du stänger av produkten stängs även denna funktion av.

Råd och tips

INDUKTIONSKOKZONER

För induktionskokzoner genereras värme mycket snabbt i kokkärlet av ett kraftigt elektromagnetiskt fält.

Kokkärl för induktionskokzoner

Viktigt Använd induktionskokzonerna med korrekt kokkärl.

Kokkärlsmaterial

• Lämpliga: gjutjärn, stål, emaljerat stål, rostfritt stål, botten med flera lager (märkt som lämpligt av tillverkaren).
• Olämpliga: aluminium, koppar, mässing, glas, keramik, porslin.

Kokkärl är lämpliga för en induktionshäll om ...

• ... lite vatten kokar mycket snabbt upp på en kokzon som är inställd på det högsta värmeläget.
• ... en magnet fastnar på kokkärlets botten.

Kokkärlets botten skall vara så tjock och plan som möjligt.

Barnlås

Denna funktion förhindrar oavsiktlig användning av produkten.

För att aktivera/avaktivera Barnlåset

• Aktivera produkten med ⏻. Ställ inte in något värmeläge.
  • Tryck på i 4 sekunder. Symbolen tänds.
  • Inaktivera produkten med ①.

För att avaktivera Barnlåset

• Aktivera produkten med Ⓐ. Ställ inte in något värmeläge. Tryck på 📋 i 4 sekunder. Symbolen ⏻ tänds.
  • Inaktivera produkten med Ⓔ.

För att kringgå Barnlåset för ett enskilt tillagningstillfälle

• Aktivera produkten med ① . Symbolen tänds.
• Tryck på i 4 sekunder. Ställ in värmeläge inom 10 sekunder. Produkten kan nu användas.
• När du inaktiverar produkten med Ⓘ aktiveras Barnlåset igen.

Kokkärlets mätt: Induktionskokzonerna anpassar sig automatiskt till storleken på kokkärlets botten upp till en viss gräns.

Ljud under användning

Om du hör

• knackande ljud: är kokkärlet tillverkat av olika material ("sandwichkonstruktion").
• visslande ljud: använder du en eller flera kokzoner med höga effektnivåer och kokkärlet är tillverkat av olika material ("sandwichkonstruktion").
• surrande: använder du höga effektnivåer.
• klickande: beror detta på elektriska omkopplingar.
• susande: beror detta på att fläkten är i drift.

Dessa ljud är normala och innebär inte att det är fel på produkten.

Spara energi

Så här sparar du energi

- Sätt om möjligt alltid ett lock på kokkärlet.

• Sätt kokkärl på kokzonen innan den slås på.
• Använd restvärmen för att hålla maten varm eller för att smälta den.

Kokzonens effektivitet

Kokzonens effektivitet är beroende på diametern av kokkärlet. Kokkärl med en mindre diameter än minimum mottager endast en del av den värme som genereras av kokzonen. För minimumdiameter se det Tekniska Informationskapitlet.

Exempel på olika typer av tillagning

Relationen mellan värmelägets och kokzonens förbrukning är inte linjär.

När du ökar värmeläget är det inte proportionellt mot att öka kokzonens effektförbrukning.

Det betyder att kokzonen med medelhögt värmeläge använder mindre än hälften av sin effekt.

i Uppgifterna i tabellen är endast avsedda som vägledning.

Vär-melä-ge	Använd för:	Tid	Tips	Nominell effekt-förbrukning
1	Håll maten som du tillagat varm	efter behov	Lägg ett lock på ett kokkärl	3 %
1 - 2 Hollandaisesås, smältning av:smör, choklad, gelatin		5 - 25 min Rör om då och då 3 – 5 %
1 - 2 Stanning: fluffiga omeletter, ägg-stanning		10 - 40 min Tillaga med lock 3 – 5 %
2 - 3 Småkoka ris och mjölkrätter,värma färdiglagade rätter		25 - 50 min Minst dubbelt så mycket väts-ka som ris, rör om mjölkbase-rade rätter under tillagningen		5 – 10 %
3 - 4	Ångkoka grönsaker, fisk, kött	20 - 45 min	Tillsätt några matskedar väts-ka	10 – 15 %
4 - 5	Ångkoka potatis	20 - 60 min	Använd max. 1⁄4 liter vatten till750 g potatis	15 – 21 %
4 - 5 Tillaga större mängder mat,stuvningar och soppor		60 - 150 min Upp till 3 l vätska plus ingredi-enser		15 – 21 %
6 - 7 Lätt stekning: schnitzel, cordonbleu, kotletter, kroketter, korv, le-ver, redning, ägg, pannkakor,munkar		efter behov Vänd efter halva tiden. 31 – 45 %
7 - 8 Kraftig stekning, potatiskroketter,biff		5 - 15 min Vänd efter halva tiden. 45 – 64 %
9	Koka vatten, koka pasta, bryna kött (gulasch, grytstek), fritera pommes frites			100 %
P	Koka stora mängder vatten. Effektfunktionen är aktiverad.

Underhåll och rengöring

Rengör produkten efter varje användningstillfälle.

Använd alltid kokkärl med ren botten.

i Repor eller mörka fläckor på glaskeramiken har ingen inverkan på hur produkten fungerar.

För att ta bort smuts:

1. – Ta omedelbart bort: smält plast, plastfolie och mat med socker. Smutsen kan skada produkten om du inte gör detta. Använd en speciell skrapa

för glaset. Sätt skrapan snett mot glasytan och för bladet över ytan.

– Ta bort när produkten svalnat tillräckligt: kalkringar, vattenringar, fettstänk, glänsande metalliska missfärgningar. Använd ett speciellt

rengöringsmedel för glaskeramik eller rostfritt stål.

1. Rengör produkten med en fuktig duk och lite rengöringsmedel.

2. Torka sedan produkten torr med en ren duk.

Felsökning

Problem Möjlig orsak Lösning
Det går inte att aktivera eller använda produkten.	Sätt på hällen igen och ställ in vär-	meläget inom 10 sekunder.
Du har tryckt på 2 eller flera touch-	kontroller samtidigt.	Tryck bara på en touch-kontroll.
Det finns vatten eller fettstänk på	kontrollpanelen.	Rengör kontrollpanelen.
Produkten avaktiveras. Du satte något	på touch-kontrollen1.	Ta bort föremålet från touch-kontrol- len.
Restvärmeindikatorn tänds inte. Kokzonen är inte varm eftersom den bara har varit påslagen en kort stund.		Kontakta vår serviceavdelning om kokzonen varit på tillräckligt länge för att vara varm.
Touch-kontrollerna blir varma. Kokkärlet är för stort eller står för nära kontrollerna.		Placera stora kokkärl på de bakre kokzonerna vid behov.
- tänds.	Den automatiska avstängningen har aktiverats.	Avaktivera produkten och aktivera den igen.
L tänds	Funktionslåset/Barnlåset är aktive-rat.	Se avsnittet "Daglig användning".
F tänds	Inget kokkärl står på kokzonen. Ställ ett kokkärl på kokzonen.
Fel kokkärl. Använd rätt typ av kokkärl.
Diametern på kokkärlets botten är	för liten för kokzonen.	Flytta kokkärlet till en mindre kok-zon.
E och en siffra tänds	Det har uppstått ett fel på produk- ten.	Koppla bort produkten från elnätet några minuter. Ta ur eller koppla från säkringen i husets/lägenhetens säkringsskåp. Anslut igen. Om E tänds igen ber vi dig kontakta vår serviceavdelning.
4 tänds	Det har uppstått ett fel på produkten eftersom ett kokkärl har kokat torrt. Skyddet mot att kokkärl blir för heta för kokzonen har aktiverats. Den automatiska avstängningen har aktiverats.	Inaktivera produkten. Ta bort det heta kokkärlet. Aktivera kokzonen igen efter cirka 30 sekunder. Om 4 slocknar på displayen kan restvärmeindikatorn vara kvar. Låt kokkärlet kallna tillräckligt och kontrollera i avsnittet "Kokkärl för induktionskokzoner" att det är lämpligt att använda.

Kontakta återförsäljaren eller kundtjänst om du inte kan avhjälpa problemet med ovanstående förslag. Meddela data från typskylten, den tresiffriga koden och koden för glaskeramiken (den sitter i hörnet på hällen) och felmeddelande som visas.

Säkerställ att du har använt produkten på rätt sätt. Annars kommer besök från servicetekniker eller fackhandlare inte att vara kostnadsfritt, inte ens under garantitiden. Anvisningar för kundservice och garantibestämmelser finns i garantihäftet.

Installation

Varning Se säkerhetsavsnitten.

Före installationen

Anteckna informationen nedan på typskylten innan produkten installeras. Typskylten sitter på undersidan av produktens hölje.

• Modell ......
  • PNC (produktnr) ....
• Serienummer ......

Inbyggnadsprodukter

- Inbyggnadsprodukter får endast användas efter installation i lämpliga inbyggnadsenheter och arbetsbänkar enligt gällande standarder.

Nätkabel

• Produkten är försedd med en nätkabel.
• Om nätkabeln skadats måste den bytas ut mot en specialkabel (typ H05BB-F Tmax 90 °C; eller högre). Kontakta din lokala servicestation.

Montering

Effekt för kokzonerna

Kokzon Nominell effekt(max värmeläge)[W]		Effektfunktion akti-verad [W]	Effektfunktionensmaximala varaktig-het [min]	Minsta kokkärls-diameter [mm]
Höger bak -180 mm	1800 W 145
Höger fram -145 mm	1200 W	1800 W	4	125
Vänster bak -145 mm	1200 W 90
Vänster fram -210 mm	2300 W	2800 W	10	180

Kokzonernas effekt kan skilja sig en aning från uppgifterna i tabellen. Den ändras efter kokkärlets material och mått.

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras

som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

Förpackningsmaterial

Förpackningsmaterialen är miljövänliga och kan återvinnas. Plastdelarna är märkta med t.ex.

PE<, >PS<, etc. Kassera förpackningsmaterialen i därför avsedda behållare på kommunens sopstationer.

www.electrolux.com/shop
