BRUKSANVISNING SHI6542X ELEKTRO HELIOS

Säkerhetsinformation	2
Installation	3
Beskrivning av produkten	5
Användning av produkten	6

Råd och tips	8
Underhåll och rengöring	9
Vad gör jag om...	10
Miljöskydd	11

Med reservation för ändringar

Säkerhetsinformation

För din egen säkerhet och för att du skall kunna använda diskmaskinen på korrekt sätt är det viktigt att du noggrant läser igenom denna bruksanvisning innan du installerar och använder diskmaskinen. Förvara bruksanvisningen nära till hands och se till att den också medföljer diskmaskinen om du flyttar eller säljer den. Alla användare måste ha fullgod kännedom om användningen av diskmaskinen och dess säkerhetsfunktioner.

Allmän säkerhet

Varning Personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga, eller om de har bristande erfarenhet och kunskap, får inte använda denna produkt. De skall övervakas eller instrueras vid användning av produkten av en person som ansvarar för deras säkerhet.

Barnsäkerhet

• Endast vuxna personer får använda denna produkt. Barn skall övervakas så att de inte leker med produkten.
• Håll allt förpackningsmaterial utom räckhåll för barn. Risk för kvävning föreligger.
• Håll barn borta från produkten när den är påslagen.

Varning Aktivera barnlåset för att förhindra att småbarn eller husdjur oavsiktligt sätter på ukten.

Säkerhet under användning

• Ta bort allt förpackningsmaterial, dekaler och folier från produkten före användning.
• Stäng av kokzonerna efter varje användningstillfälle.
• Risk för brännskador! Lägg inte metallföremål såsom bestick eller kokkärlslock på kokzonerna efter- som de kan bli heta.

- Användare som har en pacemaker implanterad måste hålla överkroppen på minst 30 cm avständ från kokzoner som är påslagna.

Varning Brandrisk! Överhettade fetter och oljor kan snabbt fatta eld.

Korrekt användning

• Övervaka alltid produkten under användning.
• Använd bara produkten för matlagning i ett hushåll!
• Använd inte produkten som arbets- eller avlastningsyta.
• Placera inte lättantändliga vätskor och material, eller smältbara föremål (plast eller aluminium), på eller i närheten av produkten.
• Var försiktig när du ansluter produkten till eluttag i närheten. Låt inte elektriska ledningar vidröra produkten eller heta kokkärl. Låt inte elektriska ledningar trassla in sig.

Så här undviker du skador på produkten

• Ytan kan skadas om föremål eller kokkärl faller på glaskeramiken.
• Kokkärl tillverkade av gjutjärn, gjuten aluminium eller med skadad botten kan repa glaskeramiken om de dras över ytan.
• Låt inte kokkärl torrkoka för att undvika skador på kokkärlen och glaskeramiken.
• Använd inte kokzonerna utan kokkärl eller med tomma kärl.
• Täck aldrig någon del av produkten med aluminium-folie.
• Blockera inte ventilationsutrymmet på 5 mm mellan arbetsytan och produktens front under arbetsytan.

Varning Om ytan är spräckt, koppla loss produkten från eluttaget för att undvika triska stötar.

Installation

Före installationen, notera följande uppgifter från typskylten:

• Modellbeskrivning (Modell) ....
• Produktnummer (Prod. Nr.) ....
• Serienummer (Ser. Nr.) ....

Typskylten sitter på produktens nedre ram.

Modell SHI6542X		Prod.Nr. 949 594 126 00
Typ 58 GAD D5 AU	220-240 V 50-60-Hz
Made in Germany	Ser.Nr.	7,4 kW
ELECTRO-HELIOS

Säkerhetsföreskrifter

Varning Dessa måste du läsa!

Kontrollera att produkten inte har skadats under transporten. Nätanslut inte produkten om den är skadad. Kontakta vid behov återförsäljaren. Endast en auktoriserad servicetekniker får installera, ansluta eller reparera denna produkt. Använd endast originaldelar vid reparationer och utbyten. Inbyggnadsprodukter får endast användas efter installation i lämpliga inbyggnadsenheter och arbetsbänkar enligt gällande standarder. Modifiera inte denna produkt och ändra inte dess specifikationer. Det finns risk för personskador och skador på produkten.

Gällande lagar, förordningar, direktiv och standarder i landet där produkten används måste följas (t.ex. säkerhetsbestämmelser, regler för kassering och återvinning och elektriska säkerhetsbestämmelser)! Minsta avständ till andra apparater och enheter skall observeras!

Installera skydd mot elektriska stötar. Installera exempelvis alltid lådorna med en skyddsskiva direkt under produkten!

Skydda kanterna i arbetsskivans urtag mot fukt med ett lämpligt tätningsmedel!

Täta produkten mot arbetsskivan, så att det inte blir några springor, med ett riktigt tätningsmedel!

Skydda produktens undersida mot ånga och fukt, till exempel från en diskmaskin eller ugn!

Installera inte produkten intill dörrar eller under fönster! Annars kan heta kokkärl slås ned från hållen när dörrar eller fönster öppnas.

⚠ Varning Risk för skador på grund av elektrisk ström. Följ noga instruktionerna om elektriska anslutningar.

• Nätanslutningsplinten är strömförande.
• Gör nätanslutningsplinten strömlös.
• Installera korrekt för att skydda mot elektriska stötar.
• Lösa eller felaktigt anslutna stickkontakter eller eluttag kan orsaka överhettning i kopplingsplinten.

- En behörig elektriker skall installera klämanslutningarna korrekt.

- Använd en nätkabel av typ H05BB-F Tmax 90 °C (eller högre) för anslutning till en eller två faser.

- Byt ut en skadad nätkabel mot en specialkabel (typ H05BB-F Tmax 90 °C eller högre). Kontakta vår lokala serviceavdelning.

Den elektriska installationen måste förses med en frånskiljare som kan göra produkten strömlös i alla poler med en kontaktseparation på minst 3 mm.

Installationen måste ha korrekta isoleringsanordningar: strömbrytare, säkringar (säkringar av skruvtyp skall tas ur hållaren), jordfelsbrytare och kontaktorer.

Montering

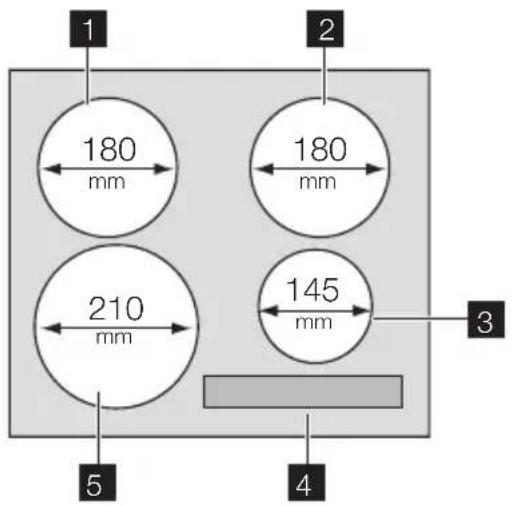

Beskrivning av hällen

1 180 mm 2 180 mm 210 mm 145 mm 3 5 4

1 induktionskokzon 1800 W
2 nduktionskokzon 1800 W
3 induktionskokzon 1400 W, med effektfunktion 2500 W
4 Kontrollpanel
5 induktionskokzon 2300 W, med effektfunktion 3700 W

Beskrivning av kontrollpanelen

1 2 ■ ■ 4 5 6 7 - + 9 :99: 6 - + ○ - + 3 - ↓ + 8 - + B 9 8

Använd touchkontrollerna för att betjäna produkten.

touchkontroll funktion
1	I	sätter på och stänger av hällen
2	med indikator	låser/låser upp kontrollpanelen
3	B	Effektfunktionen är aktiverad
4	en värmelägesdisplay visar det inställda värmeläget
5	Timerindikatorer för kokzoner visar för vilken kokzon tiden är inställd
6	timerdisplayen visar tiden i minuter
7	+ / -	ökar eller minskar värmeläget
8	+ / -	ökar eller minskar tiden
9		väljer kokzon

Värmelägesdisplayer

Displayer och ljudsignaler markerar vilka funktioner som är aktiverade

Display Beskrivning
0	Kokzonen är avstängd
1 - 9	Kokzonen är påslagen
u	Varmhållningsfunktionen är aktiverad
A	Den automatiska uppvärmningsfunktionen är aktiverad
F	Induktionskokzonen känner inte av kokkärlet
E	Felfunktion föreligger
H	En kokzon är fortfarande varm (restvärme)
L	Funktionslåset / Barnlåset är aktiverat
P	Effektfunktionen är aktiverad
-	Säkerhetsavstängningen är aktiverad

Restvärmeindikering

⚠️ Varning Ⓗisk för brännskador på grund av restvärme!

Induktionskokzonerna skapar den värme som behövs för tillagningen direkt i kokkärlets botten. Glaskeramiken värms upp något av restvärmen hos kokkärlet.

Användning av produkten

Använd induktionskokzonerna med lämpliga kokkärl.

På och Av

Tryck på ⑪ sekund för att sätta på eller stänga av produkten.

Säkerhetsavstängning

Funktionen stänger av hällen automatiskt om:

• Alla kokzoner är avstängda 📄.

• Du inte ställer in ett värmeläge när du har satt på hällen.

• En touchkontroll är täckt av ett föremål (t.ex. ett kokkärl eller en trasa) längre än 10 sekunder. Ljudsignalen avges tills du avlägsnar föremålet.

• Hällen blir för het (.ex. om ett kokkärl kokar torrt). Innan du använder hällen igen måste kokzonen kallna.
• Du använder ett olämpligt kokkärl. F tänds i displayen och efter 2 minuter stängs kokzonen av automatiskt.
• Du inte stänger av en kokzon eller ändrar värmeläget. Efter en stund tänds - och hällen stängs av. Se tabellen.

Tider för säkerhetsavstängning

Värmeläge

Värmeläge

Tryck på för att öka värmeläget. Tryck på för att minska värmeläget. Displayen visar värmeläget. Tryck samtidigt på + och för att stänga av.

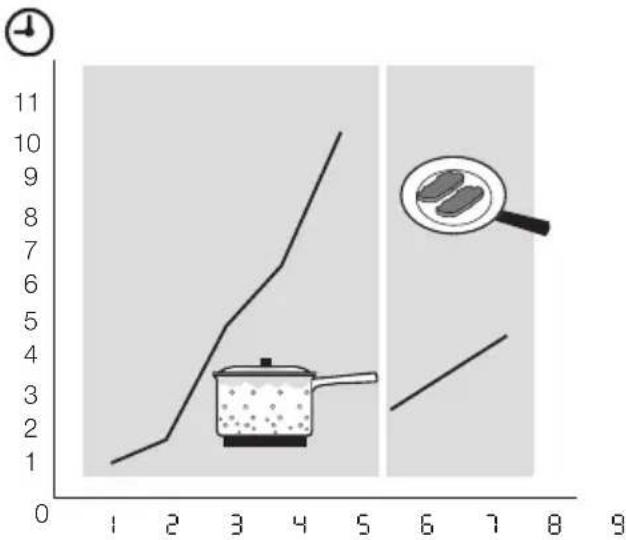

Snabbuppvärmning

Snabbuppvärmningen ställer mer effekt till kokzonens förfogande och du kan uppnå ett önskat värmeläge på kortare tid. Snabbuppvärmningen startar när du ställer in ett värmeläge med början från 0. En kokzon arbetar med maximal effekt under en viss tid och återgår sedan automatiskt till det inställda värmeläget. Om du ställer in ett högre värmeläge under snabbuppvärmningen, t.ex. från 3 till 5 justeras snabbuppvärmningen.

Om kokzonen fortfarande har restvärme (display H) startar inte snabbuppvärmningen.

Tiden för snabbuppvärmningen varierar för olika värmelägen.

Sätta på / stänga av effektfunktionen

Effektfunktionen gör mer effekt tillgänglig för induktionskokzonerna. Effektfunktionen är aktiverad i högst 10 minuter. Därefter ställs kokzonen automatiskt in på det högsta värmeläget. För att starta, tryck på Ⓑ, Ⓟ tänds. För att stänga av, tryck på Ⓔller .

Effektreglering

Effektregleringen delar upp effekten mellan två kokzoner parvis (se figur). Effektfunktionen ökar effekten till den högsta nivån för en kokzon i paret och minskar automatiskt effektnivån för den andra kokzonen. Displayen för den reducerade kokzonen växlar.

Användning av timern

Använd timern för att ställa in hur länge kokzonen skall vara i drift vid ett tillagningstillfälle.

Ställ in timern efter valet av kokzon.

Du kan ställa in värmeläget innan eller efter du har ställt in timern.

- Val av kokzon: Tryck flera gånger på ⏻ tills indikatorn för önskad kokzon tänds.

- Starta eller ändra timern: Tryck på + eller för timern för att ställa in tiden (00 - 99 minuter). När indikatorn för kokzonen blinkar saktare räknas tiden ned.

- Stoppa timern: Välj kokzon med ⏻ och tryck på ⏱ för att stänga av timern. Den återstående tiden räknas ned till ⏱. Kokzonens indikator slocknar.

- Kontroll av återstående tid: Välj kokzonen med ⏻ . Kokzonens indikator blinkar fortare. Displayen visar den återstående tiden.

När tiden löper ut avges en ljudsignal och 00 blinkar. Kokzonen stängs av.

- Stänga av ljudsignalen: Tryck på ⏻. Timern kan användas som äggklocka när kokzoner inte används. Tryck på ⏻. Tryck på ⏻ eller för

timern för att ställa in tiden. När tiden löper ut avges en ljudsignal och 00 blinkar.

Låsa / låsa upp kontrollpanelen

Du kan låsa kontrollpanelen, men inte strömbrytaren Ⓐ. Funktionen förhindrar oavsiktliga ändringar av det inställda värmeläget under matlagningen.

Tryck på symbolen Ⓞ. Symbolen tänds i 4 sekunder.

Timern fungerar fortfarande.

Tryck på symbolen ⏻ för att stänga av denna funktion. Det tidigare inställda värmeläget tänds.

När du stänger av hällen stängs även denna funktion av.

Barnlås

Denna funktion förhindrar oavsiktlig användning av hällen.

För att aktivera barnlåset:

- Sätt på hällen med strömbrytaren ①. Ställ inte in något värmeläge.

Råd och tips

Kokkärl för induktionskokzoner

Viktigt Vid matlagning med induktion genereras värme nästan omedelbart i kokkärlet av ett kraftigt elektromagnetiskt fält.

Kokkärlets material

• Lämpliga: gjutjärn, stål, emaljerat stål, rostfritt stål, botten med flera lager (märkt som lämpligt av tillverkaren).
• Olämpliga: aluminium, koppar, mässing, glas, keramik, porslin.

Kokkärl är lämpliga för en induktionshäll om:

• Lite vatten mycket snabbt kokar upp på en kokzon som är inställd på det högsta värmeläget.
• En magnet fastnar på botten är kärlet.

☐ Kokkärlets botten skall vara så tjock och plan som möjligt.

Kokkärlets mått: Induktionskokzonerna anpassar sig automatiskt till storleken på kokkärlets botten upp till en viss gräns. Den magnetiska delen av kokkärlets botten måste dock ha en minsta diameter på cirka 3/4 av kokzonens storlek.

- Tryck på ⏻ tills ljudsignalen avges. Symbolen Ⓛ tänds. Stäng av produkten.

För att inaktivera barnlåset:

• Sätt på hällen med strömbrytaren ①. tänds. Tryck på ⬤ tills ljudsignalen avges. Symbolen ⏻ tänds.
• Stäng av produkten.

För att inaktivera barnlåset för ett enstaka tillagningstillfälle:

• Sätt på hällen med strömbrytaren Ⓗ. Symbolen Ⓛ tänds.
• Tryck på ⏻ tills ljudsignalen avges. Symbolen Ⓗ tänds. Ställ in ett värmeläge inom 10 sekunder. Hällen kan nu användas. När du stänger av hållen med ⏻ aktiveras barnlåset igen.

Ljud under användning

Om du hör

• knackande ljud: Är kokkärlet tillverkat av olika material ("sandwichkonstruktion").
• vinande ljud: Använder du en eller flera kokzoner med höga effektnivåer och kokkärlet är tillverkat av olika material ("sandwichkonstruktion").
• surrande ljud: Använder du höga effektnivåer.
• klickande ljud: Beror detta på elektriska omkopplingar.
• Vissland, surrande ljud: Beror detta på att fläkten är i drift.

Dessa ljud är normala och indikerar inte att något är fel.

Spara energi

• Sätt om möjligt alltid ett lock på kokkärlet.
- Ställ kokkärlet på kokzonen innan du sätter på den.

Exempel på olika typer av tillagning

Uppgifterna i tabellen är endast avsedda som vägledning.

Värme-läge	Använd för: Tid Anvisning
1	Varmhållning av tillagad mat efter be-	hov	Täck över
1-2 Hollandaisesås, smältning: smör, choklad, gelatin		5-25 min- nuter	Rör om då och då
1-2 Stanning: omeletter, äggstanning 10-40 mi-		nuter	Tillaga med lock
2-3 Sjudning av ris och mjölkbaserade rätter, värmning av färdiglagade rätter		25-50 min- nuter	Tillsätt minst dubbla mängden vätska som ris, rör om mjölkrätter under tillag-ningen
3-4 Ångkoka grönsaker, fisk, kött 20-45 mi-		nuter	Tillsätt några matskedar vätska
4-5 Koka potatis 20-60 mi-		nuter	Använd max. 1/4 liter vatten för 750 gram potatis
4-5 Tillagning av stora mängder mat, stuvningar och soppor		60-150 minuter	Upp till 3 liter vätska plus ingredienser
6-7 Lätt stekning: Schnitzel, cordon bleu, kotlet- ter, kroketter, korv, lever, ägg, pannkakor, munkar		efter be- hov	Vänd efter halva tiden
7-8 Hård stekning, potatiskroketter, njurstek, fransyska		5-15 mi- nuter	Vänd efter halva tiden
9	Koka stora mängder vatten, koka pasta, bryna kött (gulash, grytstek) fritera pommes frites

Effektfunktionen är lämplig för att värma upp stora mängder vatten.

Information om akrylamid

Viktigt Enligt de senaste vetenskapliga rönen kan akrylamid bildas om livsmedel bryns hårt (speciellt om

de innehåller stärkelse), vilket kan utgöra en hälsorisk. Vi rekommenderar därför tillagning vida låga temperaturer och att inte bryna mat för hårt.

Underhåll och rengöring

Rengör produkten efter varje användningstillfälle. Använd alltid kokkärl med ren botten.

Varning Vassa föremål och repande rengöringsmedel skadar produkten.

Av säkerhetsskäl får produkten inte rengöras med ång- eller högtryckstvätt.

i Repor eller mörka fläckar på glaskeramiken påverkar inte produktens funktion.

Borttagning av smuts:

1. – Ta omedelbart bort: smält plast, plastfolie och mat som innehåller socker. Använd en speciell skrapa för glaskeramik. Sätt skrapan snett mot glaskeramiken och låt bladet glida över ytan.

2. Stäng av produkten och låt den kallna före rengöring av: kalkringar, vattenringar, fettstänk, glänsande metalliska missfärgningar. Använd ett speciellt rengöringsmedel för glaskeramik eller rostfritt stål.

3. Rengör produkten med en duk och lite rengöringsmedel.

4. Torka sedan produkten torr med en ren duk.

Vad gör jag om...

Problem Möjlig orsak och åtgård
Produkten kan inte sättas på eller användas.	• Du har tryckt på två eller fler touchkontroller samtidigt. Tryck bara på en touchkontroll.• Det är vatten eller fettstänk på kontrollpanelen. Rengör kontrollpanelen.• Barnlåset eller funktionslåset är aktiverat. Se avsnitt "Användning av produkten".• Sätt på produkten igen och ställ in värmeläget inom 10 sekunder.
Kokzonen minskar värmeläget till	Du har täckt över en eller flera touchkontroller eller det är vatten eller fettstänk på kontrollpanelen. Tag bort det som täcker touchkontrollerna. Rengör kontrollpanelen.
En signal ljuder när produkten är avstängd.	En eller flera touchkontroller är övertäckta. Tag bort det som täcker touchkontrollerna.
Restvärmeindikatorn tänds inte.	Kokzonen är inte varm eftersom den bara har varit påslagen en kort stund. Kontakta Kundtjänst om kokzonen borde vara varm.
Det inställda värmeläget växlar	Effektregleringen är aktiverad. Se avsnitt "Effektreglering".
En signal ljuder och produkten sätts på och stängs sedan av igen. Efter 5 sekunder ljuder en ny signal.	Du har täckt över 1Tag bort det som täcker touchkontrollen.
- tänds	• Säkerhetsavstängningen är aktiverad. Stäng av produkten och sätt på den igen.• Överhettningskyddet för kokzonen har aktiverats. Stäng av kokzonen. Sätt på kokzonen igen.
F tänds	• Det finns inget kokkärl på kokzonen. Ställ ett kokkärl på kokzonen.• Kokkärlet är olämpligt att använda. Använd rätt typ av kokkärl.• Diametern på kokkärlets botten är för liten för kokzonen. Flytta kokkärlet till en mindre kokzon.
E och en siffra tänds.	Det har uppstått ett fel på produkten.Koppla loss produkten från eluttaget en stund. Slå ifrån säkringen i fastighetens elsystem. Anslut produkten till eluttaget igen. Kontakta Kundtjänst om E tänds igen.
E4 tänds	Det har uppstått ett fel på produkten på grund av att ett kokkärl har kokat torrt eller att du har använt ett olämpligt kokkärl. Överhettningskyddet för kokzonen har aktiverats. Säkerhetsavstängningen är aktiverad. Stäng av produkten. Tag bort det heta kokkärlet. Sätt på kokzonen igen efter cirka 30 sekunder. E4 bör slockna, restvärmeindikatorn kan vara tänd. Låt kokkärlet kallna och kontrollera i avsnitt Kokkärl för induktionskokzoner att det är lämpligt att använda.

Kontakta återförsäljaren eller Kundtjänst om du inte kan avhjälpa problemet med ovanstående förslag. Uppge data från typskylten, koden med tre siffror/bokstäver för glaskeramiken (den sitter i hörnet på hållen) och det felmeddelande som visas.

Miljöskydd

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om

Om du har hanterat hällen på fel sätt och måste tillkalla en servicetekniker från vår kundtjänst eller din återförsäljare är detta besök inte kostnadsfritt, inte heller under garantitiden. Anvisningar för kundservice och garantivillkor finns i garantihäftet.

återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

Förpackningsmaterial

Förpackningsmaterialen är miljövänliga och kan återvinnas. Plastdelarna är märkta med t.ex.

PE<,>PS<, etc. Kassera förpackningsmaterialen i avsedda behållare på kommunens sopstationer.

www.electrolux.com

För att köpa tillbehör, förbrukningsartiklar och reservdelar i vår internetbutik besök oss på: www.elektrohelios.se
