BRUKSANVISNING SHI6640P ELEKTRO HELIOS

Säkerhetsinformation	2
Installationsanvisningar	3
Produktbeskrivning	5
Instruktioner för användning	7

Råd och tips	9
Underhåll och rengöring	10
Om maskinen inte fungerar	11
Miljöskydd	12

Med reservation för ändringar.

Säkerhetsinformation

För din säkerhet och för korrekt användning av produkten: läs denna bruksanvisning noga innan produkten installeras och används. Spara denna bruksanvisning och se till att den följer med produkten om du flyttar eller säljer den. Användaren måste veta hur produkten används och känna till dess säkerhetsfunktioner.

Säkerhet för barn och handikappade

Varning Låt inte personer (och det gäller även barn) med nedsatt fysisk förmåga, förståndshandikapp eller brist på erfarenhet och kunskap använda produkten. De ska övervakas eller instrueras vid användning av produkten av en person som ansvarar för deras säkerhet.

• Håll allt förpackningsmaterial utom räckhåll för barn. Det finns risk för kvävning eller skador.
• Håll barn på avständ från produkten under och efter användning, tills produkten har kallnat.

Varning Aktivera barnlåset för att förhindra att småbarn eller husdjur oavsiktligt sätter på ukten.

Säkerhet under användning

• Ta bort allt förpackningsmaterial, dekaler och folier från produkten före användning.
• Stäng av kokzonerna efter varje användningstillfälle.
• Risk för brännskador! Lägg inte föremål av metall, till exempel bestick eller kastrullock, på den yta som du använder för tillagningen. De kan bli varma.
• Användare som har en pacemaker implanterad måste hålla överkroppen på minst 30 cm avständ från induktionskokzoner som är aktiva.

Varning Risk för brand! Alltför heta fetter och oljor kan snabbt antändas.

Korrekt användning

• Övervaka alltid produkten under användning.
• Denna produkt är enbart konstruerad för användning i hemmet!
• Använd inte produkten som arbets- eller avlastningsyta.
• Placera inte lättantändliga vätskor och material eller smältbara föremål (plast eller aluminium), på eller i närheten av produkten.
• Var försiktig när du ansluter produkten till eluttag i närheten. Låt inte elektriska ledningar vidröra produkten eller heta kokkärl. Låt inte elektriska ledningar trassla in sig.

Så här undviker du skador på produkten.

• Ytan kan skadas om föremål eller kokkärl faller på glaskeramiken.
• Kokkärl av gjutjärn, gjuten aluminium eller med skadade bottnar kan repa glaset. Flytta dem inte på ytan.
• Låt inte kokkärl torrkoka för att undvika skador på kokkärlen och glaset.
• Använd inte kokzonerna utan kokkärl eller med tomma kokkärl.
• Lägg inte aluminiumfolie på produkten.
• Säkerställ att ett luftcirkulationsutrymme på 5 mm mellan arbetsytan och enhetens framsida upprätt-hålls.

Varning Om ytan är spräckt, koppla loss produkten från eluttaget för att undvika triska stötar.

Före installationen bör du anteckna serienumret (Ser. Nr.) från typskylten. Typskylten finner du på produktens nedre ram.

Modell SHI6640P		Prod.Nr. 949 595 553 00
Typ 58 GAD D5 AU	220-240 V 50-60 Hz		Induction 7,4 kW
Made in Germany	Ser.Nr. ......		7,4 kW
ELEKTRO HELIOS

Säkerhetsinstruktioner

Varning Du måste läsa detta!

• Kontrollera att produkten inte har skadats under transporten. Anslut inte produkten till nätet om den är skadad. Kontakta återförsäljaren vid behov.
• Endast en behörig fackman får installera, ansluta eller reparera denna produkt. Använd endast original-delar vid reparationer och utbyten.
• Inbyggnadsprodukter får endast användas efter installation i lämpliga inbyggnadsenheter och arbetsbänkar enligt gällande standarder.
• Modifiera inte denna produkt och ändra inte dess specifikationer. Det finns då risk för personskador och skador på produkten.
• Gällande lagar, förordningar, direktiv och standarder i landet där produkten används måste följas (t.ex. säkerhetsbestämmelser, regler för kassering och återvinning och elektriska säkerhetsbestämmelser)!
• Kontrollera alltid minsta avständ till andra produkter och enheter!
• Montera skydd mot stötar – lådorna ska till exempel endast monteras med en skyddsskiva direkt under produkten!

• Skydda kanterna i arbetsskivans urtag mot fukt med ett lämpligt tätningsmedel!

• Täta produkten mot arbetsskivan med ett riktigt tättningsmedel, så att det inte uppstår några springor!

• Skydda produktens undersida mot ånga och fukt, till exempel från en diskmaskin eller ugn!
• Installera inte produkten nära dörrar eller under fönsster! Annars kan heta kokkärl knuffas av hållen när dörrar eller fönster öppnas.

Varning Risk för skador på grund av elektrisk ström. Följ instruktionerna om elektriska

anslutningar noggrant.

• Nätanslutningsplinten är strömförande.
• Gör nätanslutningsplinten strömlös.
• Installera korrekt för att ge skydd mot stötar.
• Lösa och ej fackmässigt monterade kontakter kan orsaka överhettning i kopplingsplinten.
• En behörig elektriker skall installera de fasta anslutningarna.
• Använd en dragavlastande klämma för att skydda kabeln mot dragpåkänningar.
• Vid en- eller tvåfas nätanslutning skall en elkabel av typ H05BB-F Tmax 90 °C (eller högre) användas.
• Om nätkabeln skadats måste den bytas ut mot en specialkabel (typ H05BB-F Tmax 90 °C; eller högre). Kontakta vår lokala serviceavdelning.
  Den elektriska installationen måste förses med en brytare som kan göra produkten strömlös vid alla poler med en kontaktseparation på minst 3 mm.
  Du måste ha korrekta anordningar för att isolera: strömbrytare, säkringar (säkringar av skruvtyp tas ur hållaren), jordfelsbrytare och kontaktorer.

Montering

Om du använder en skyddslåda, Probox, (extra tillbehör ^1 ) behövs inte det främre luftflödesområdet på 5 mm eller skyddsplåten som annars skulle fästs i kökssnickerierna.

Du kan inte använda skyddslådan om du installerar produkten ovanför en inbyggnadsugn.

Beskrivning av kontrollpanelen

1 4 5 6 7 - + 8 :88: 8 - + - + 8 - ! + 8 - + P 9 8

Använd touchkontrollerna för att betjäna produkten. Displayerna, indikeringarna och ljudsignalerna markerar vilka funktioner som är aktiverade.

Touchkontroll Funktion
1	➊	Aktiverar och inaktiverar produkten.
2	➎	Låser och låser upp kontrollpanelen.
3	P	Aktiverar effektfunktionen.
4	Värmelägesdisplay Visar det inställda värmeläget.
5	Timerindikatorer för kokzonerna De visar för vilken kokzon tiden är inställd.
6	Timerdisplay Visar tiden i minuter.
7	+ / —	Ökar eller minskar värmelägena.
8	+ / —	Ökar eller minskar tiden.
9	➌	Ställer in kokzonen.

Visningar av värmelägen

Display Beskrivning
0	Kokzonen är avstängd.
u	Håll värme-funktionen är påslagen.
1 - 9	Kokzonen är på.
R	Funktionen Automax är aktiverad.
F	Det är fel typ eller ett för litet kokkärl eller finns inget kokkärl på kokzonen.
E	Ett fel har uppstått.
H	En kokzon är fortfarande varm (restvärme).
L	Funktionslåset/Barnlåset är aktiverat.
P	Strömmen är påslagen.

Display Beskrivning

Den automatiska avstängningen har aktiverats.

Restvärmeindikering

Varning H Risk för brännskador från restvärme!

Induktionskokzonerna skapar den värme som behövs för tillagningen direkt i kokkärlets botten. Glaskeramiken värms upp av restvärmen hos kokkärlet.

Instruktioner för användning

Aktivering och inaktivering

Tryck på ⓘ1 sekund för att sätta på eller stänga av produkten.

Automatisk avstängning

Funktionen stänger av produkten automatiskt om:

• Alla kokzoner är inaktiverade (☐).
• Du inte ställer in värmeläge efter produkten har aktiverats.
• Du spiller något eller sätter något på kontrollpanelen längre än 10 sekunder (en kastrull, en handduk

osv.). Signalen ljuder några gånger och produkten stängs av. Ta bort föremålet eller rengör kontrollpanelen.

• Produkten blir för het (t.ex. om ett kokkärl kokar torrt). Innan du använder produkten igen måste kokzonen kallna.
• Du använder felaktiga kokkärl. Symbolen F tänds och kokzonen stängs av automatiskt efter 2 minuter.
• Du inaktiverar inte en kokzon eller ändrar värmeläget. Efter en viss tid tänds - och produkten stängs av. Se tabellen.

Tider för automatisk avstängning

Värmeläge	ü f -2	3 4	5	6 9
Kokzonen inaktive-ras efter	6 timmar	5 timmar	4 timmar	1,5 timmar

Värmeläge

Tryck på för att öka värmeläget. Tryck på för att minska värmeläget. Displayen visar värmeläget. Tryck på + och -samtidigt för att inaktivera kokzonen.

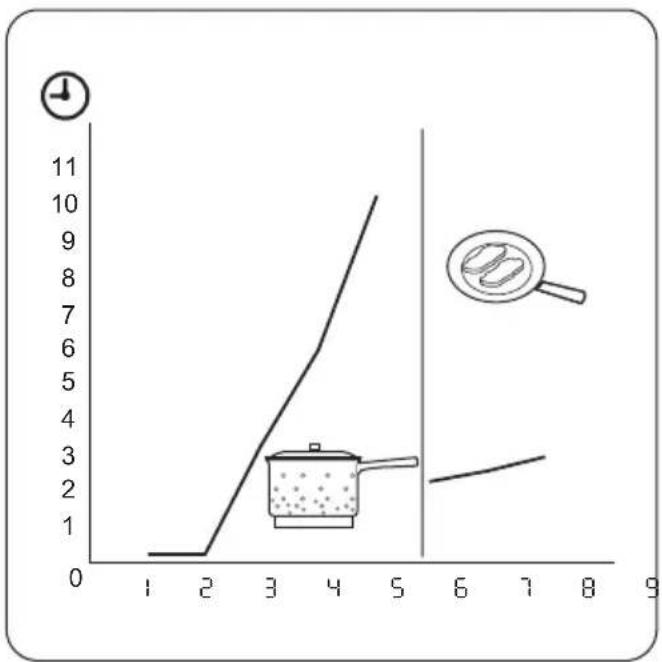

Automax

Du kan uppnå önskad värmeinställning snabbare om du aktiverar funktionen Automax. Funktionen ställer in högsta värme under en viss tid (se bilden) och sänker sedan värmen till valt läge.

1. Tryck på — . 📁 syns på displayen.
2. Tryck på + flera gånger tills Visas på displayen.
3. Tryck omedelbart på — flera gånger tills önskad värmeinställning visas. Efter 3 sekunder syns Ⓗ på displayen.

Stäng av funktionen genom att trycka på — .

Effektfunktion

Effektfunktionen gör mer effekt tillgänglig för induktionskokzonerna. Effektfunktionen är aktiv i maximalt 10 minuter. Därefter kopplar induktionskokzonen automatiskt tillbaka till inställt värmeläge. För att aktivera funktionen, tryck på P, tänds. För att stänga av funktionen, tryck på P eller —

Effektreglering

Effektregleringen delar upp effekten mellan två kokzoner parvis (se illustrationen). Effektfunktionen ökar effekten till den maximala nivån för en kokzon i paret. Minskar automatiskt effekten i den andra kokzonen till en lägre nivå. Displayen för den reducerade kokzonen växlar mellan två nivåer.

Timer

Använd nedräkningstimern för att ställa in hur länge kokzonen ska vara igång vid enbart detta tillagningstillfälle.

Ställ in timern efter valet av kokzon.

Du kan ställa in värmeläget innan eller efter att du har ställt in timern.

• Så här anger du kokzon:tryck på ⚠ om och om igen tills indikatorn för den önskade kokzonen visas.
• För att aktivera eller ändra timern: Tryck på + eller -för timern för att ställa in tiden ( 00 - 99

minuter). När indikeringen för kokzonen börjar blinka långsammare räknas tiden ned.

- För att inaktivera timern: välj kokzon med ⏻ och tryck på — för att inaktivera timern. Den återstående tiden räknas ner till 📄. Kokzonens indikering slocknar.

- För att se återstående tid: välj kokzonen med ⏻. Kokzonens indikering börjar blinka snabbt. På displayen visas den återstående tiden.

När tiden gått ut ljuder en signal och 00 blinkar. Kokzonen inaktiveras.

- Så här stänger du av ljudet: tryck på ⏻

Timern kan användas som signalur när kokzonerna inte används. Tryck på ⏻. Tryck på eller för att ställa in tiden. När tiden gått ut ljuder en signal och 00 blinkar.

- Så här stänger du av ljudet: tryck på ⏻

Lås

När kokzonen är aktiverad kan du låsa kontrollpanelen men inte ① . Funktionen förhindrar oavsiktliga ändringar av värmeläget.

Ställ först in värmeläget.

För att starta denna funktion, tryck på 📋. Symbolen Ⓛ tänds i 4 sekunder.

Timern förblir på.

För att stoppa denna funktion, tryck på ⚠. Det tidigare inställda värmeläget tänds.

När du stänger av produkten stängs även denna funktion av.

Barnlås

Denna funktion förhindrar oavsiktlig användning av produkten.

För att aktivera/inaktivera barnlåset

• Aktivera produkten med Ⓘ. Ställ inte in något värmeläge.
• Tryck på i 4 sekunder. Symbolen tänds.
• Inaktivera produkten med ①.

För att inaktivera barnlåset

- Aktivera produkten med Ⓐ. Ställ inte in något värmeläge. Tryck på i 4 sekunder. Symbolen tänds.

- Inaktivera produkten med ①.

För att kringgå barnlåset för ett enskilt tillagningstillfälle

• Aktivera produkten med ①. Symbolen tänds.
• Tryck på i 4 sekunder. Ställ in värmeläge inom 10 sekunder. Produkten kan nu användas.

Råd och tips

Använd induktionskokzonerna med korrekt kokkärl.

Kokkärl för induktionskokzoner

Viktigt För induktionskokzoner genereras värme mycket snabbt i kokkärlet av ett kraftigt elektromagnetiskt fält.

Kokkärlsmaterial

• Lämpliga: gjutjärn, stål, emaljerat stål, rostfritt stål, botten med flera lager (märkt som lämpligt av tillverkaren).
• Olämpliga: aluminium, koppar, mässing, glas, keramik, porslin.

Kokkärl är lämpliga för en induktionshäll om ...

• ... lite vatten kokar mycket snabbt upp på en kokzon som är inställd på det högsta värmeläget.
  • ... en magnet fastnar på kokkärlets botten.

Kokkärlets botten skall vara så tjock och plan som möjligt.

Kokkärlets mätt: Induktionskokzonerna anpassar sig automatiskt till storleken på kokkärlets botten upp till en viss gräns.

- När du inaktiverar produkten med ① aktiveras barnlåset igen.

Ljud under användning

Om du hör

• knackande ljud: är kokkärlet tillverkat av olika material ("sandwichkonstruktion").
• visslande ljud: använder du en eller flera kokzoner med höga effektnivåer och kokkärlet är tillverkat av olika material ("sandwichkonstruktion").
• surrande: använder du höga effektnivåer.
• klickande: beror detta på elektriska omkopplingar.
• susande: beror detta på att fläkten är i drift.

Dessa ljud är normala och innebär inte att det är fel på produkten.

Spara energi

• Sätt om möjligt alltid ett lock på kokkärlet.
• Sätt kokkärl på kokzonen innan den slås på.

Exempel på olika typer av tillagning

Uppgifterna i tabellen är endast avsedda som vägledning.

Värme-läge	Använd för: Tid Tips
1	Håll maten som du tillagat varm efter be-	hov	Lägg ett lock på ett kokkärl
1-2 Hollandaisesås, smältning av: smör, choklad, gelatin		5–25 min Rör om då och då
1-2 Stanning: fluffiga omeletter, äggstanning 10–		40 min	Tillaga med lock
2-3 Småkoka ris och mjölkrätter, värma färdigla-gade rätter		25–50 min	Minst dubbelt så mycket vätska som ris,rör om mjölkbaserade rätter under tillag-ningen
3-4 Ångkoka grönsaker, fisk, kött 20–45		min	Tillsätt några matskedar vätska
4-5 Ångkoka potatis 20–60		min	Använd max. 1⁄4 liter vatten till 750 g potatis
4-5 Tillaga större mängder mat, stuvningar ochsoppor		60–150 min	Upp till 3 l vätska plus ingredienser
6-7 Lätt stekning: schnitzel, cordon bleu, kotletter,kroketter, korv, lever, redning, ägg, pannka-kor, munkar		efter behov	Vänd efter halva tiden
7-8	Kraftig stekning, potatiskroketter, biff	5–15 min	Vänd efter halva tiden
9	Koka stora mängder vatten, koka pasta, bryna kött (gulasch, grytstek), fritera pommes frites

Effektfunktionen är bäst för att värma upp stora mängder vatten.

Information om akrylamid

Viktigt Enligt de senaste vetenskapliga rönen kan akrylamid bildas om livsmedel bryns hårt (speciellt om

de innehåller stärkelse), vilket kan utgöra en hälsorisk. Vi rekommenderar därför tillagning vid låga temperaturer och att inte bryna mat för hårt.

Underhåll och rengöring

Rengör produkten efter varje användningstillfälle. Använd alltid kokkärl med ren botten.

Varning Vassa föremål och slipande rengöringsmedel kan skada produkten.

Av säkerhetsskäl får produkten inte rengöras med ång- eller högtryckstvätt.

Repor eller mörka fläckor på glaskeramiken har ingen inverkan på hur produkten fungerar.

För att ta bort smuts:

1. – Ta omedelbart bort: smält plast, plastfolie och mat med socker. Smutsen kan skada produk-

ten om du inte gör detta. Använd en speciell skrapa för glaset. Sätt skrapan snett mot glasytan och för bladet över ytan.

- Ta bort när produkten svalnat tillräckligt: kalkringar, vattenringar, fettstänk, glänsande metalliska missfärgningar. Använd ett speciellt rengöringsmedel för glaskeramik eller rostfritt stål.

1. Rengör produkten med en fuktig duk och lite ren-göringsmedel.

2. Torka sedan produkten torr med en ren duk.

Problem Möjlig orsak och åtgård
Det går inte att aktivera eller använda produkten.	Aktivera produkten igen och ställ in värmeläget inom 10 sekunder.Du har tryckt på 2 eller flera touch-kontroller samtidigt. Tryck bara på en touch-kontroll.Barnlåset eller Låset är aktiverat. Se kapitlet Instruktioner för användning.Det finns vatten eller fettstänk på kontrollpanelen. Rengör kontrollpanelen.
En signal hörs och produkten stängs av.En ljudsignal avges när produkten är avstängd.	Du har satt något på en eller flera touch-kontroller. Ta bort föremålet från touch-kontrollerna.
Produkten avaktiveras.	Du har satt något på1Ta bort föremålet från touchkontrollen.
Restvärmeindikatorn tänds inte.	Kokzonen är inte varm eftersom den bara har varit påslagen en kort stund. Kontakta vår serviceavdelning om kokzonen skulle vara varm.
Den automatiska uppvärmningsfunktionen, Automax, aktiveras inte.	Kokzonen har fortfarande restvärme. Låt kokzonen bli tillräckligt sval.Det högsta värmeläget är inställt. Det högsta värmeläget har samma effekt som den automatiska uppvärmningsfunktionen.Du sänkte värmeläget från0 . Börja från0ch öka bara värmeläget.
Värmeläget ändras mellan två nivåer.	Effektregleringen är aktiverad. Se avsnittet om effektreglering.
Det går inte att aktivera den yttre värmezonen.	Aktivera den inre värmezonen först.
Touch-kontrollerna blir varma.	Kokkärlet är för stort eller står för nära kontrollerna. Placera stora kokkärl på de bakre kokzonerna vid behov.
- tänds	Den automatiska avstängningen har aktiverats. Avaktivera produkten och aktivera den igen.
F tänds	Inget kokkärl på kokzonen. Ställ ett kokkärl på kokzonen.Kokkärlet är olämpligt att använda. Använd rätt typ av kokkärl.Diametern på kokkärlets botten är för liten för kokzonen. Flytta kokkärlet till en mindre kokzon.
E och en siffra tänds.	Det har uppstått ett fel på produkten.Koppla bort produkten från elnätet några minuter. Ta ur eller koppla från säkringen i husets/lägenhetens säkringsskåp. Anslut igen. OmE tänds igen ber vi dig kontakta vår serviceavdelning.
Problem Möjlig orsak och åtgärd
E4 tänds	Det har uppstått ett fel på produkten eftersom ett kokkärl har kokat torrt. Skyddet mot att kokkärl blir för heta för kokzonen har aktiverats. Den automatiska avstängningen har aktiverats.Avaktivera produkten. Ta bort det heta kokkärlet. Aktivera kokzonen igen efter cirka 30 sekunder. Om E4 slocknar på displayen kan restvärmeindikatorn vara kvar. Låt kokkärlet kallna tillräckligt och kontrollera i avsnittet "Kokkärl för induktionskokzoner" att det är lämpligt att använda.

Kontakta återförsäljaren eller kundtjänst om du inte kan avhjälpa problemet med ovanstående förslag. Meddela data från typskylten, den tresiffriga koden och koden för glaskeramiken (den sitter i hörnet på hållen) och felmeddelande som visas.

Säkerställ att du har använt produkten på rätt sätt. Annars kommer besök från servicetekniker eller fackhandlare inte att vara kostnadsfritt, inte ens under garantitiden. Anvisningar för kundservice och garantibestämmelser finns i garantihäftet.

Miljöskydd

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras

som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

Förpackningsmaterial

Förpackningsmaterialen är miljövänliga och kan återvinnas. Plastdelarna är märkta med t.ex.

PE<, >PS<, etc. Kassera förpackningsmaterialen i därför avsedda behållare på kommunens sopstationer.

www.electrolux.com/shop
