BRUKSANVISNING QR2240FX HUSQVARNA
På ditt nya kylskåp kan nya funktioner förekomma, läs därför noga igenom anvisningarna för att lära dig hur skåpet fungerar och skall skötas. Spara bruksanvisningen, den måste finnas med om skåpet säljs eller överlåts till annan person.
Användning
- Skåpet är avsett för förvaring av matvaror för normalt hushållsbruk enligt denna bruksanvisning.
- Förvara aldrig explosiva gaser eller vätskor i kylutrymme. Dessa kan ge upphov till skador på person och egendom. • Låt inte vassa föremål komma i kontakt med kylsystemet bakom och inuti skåpet. Läckande kylsystem kan förstöra skåp och matvaror.
- Skåpets kanter och utskjutande metalldelar på skåpets baksida kan vara vassa, var därför försiktig då skåpet flyttas. Använd handskar.
Barn
Håll uppsikt över små barn så att de inte kommer åt skåpets inredning eller reglage.
Skrotning av gamla skåp
Stäng av ditt gamla skåp och dra ur stickkontakten. Kapa anslutningssladden så nära skåpet som möjligt. Ta bort dörren innan skåpet skrotas så att lekande barn inte kan bli instängda i skåpet.
Se till att inte skada kylsystemet i det gamla skåpet. Isoleringen och kylsystemet kan innehålla ämnen som bryter ner ozonlagret.
Ditt nya skåp är helt fritt från ämnen som bryter ner ozonlagret. Läs mer om ditt nya skåp och miljön i avsnittet "Råd och tips".
Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall istället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuella negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.
Innehållsförteckning
Säkerhetsinformation 2.
Skrotning av gamla skåp 2.
Innehållsförteckning 2
Husqvarna/Electrolux 8183912-01/6
Beskrivning av kylskåpet 4
Knappar och indikeringslampor 4
Innan skåpet startas för första gången 5
Att använda kylskåpet 5
Starta kylen och ställ in rätt temperatur 5
Avstängning 6
Temperaturen i kylskåpet 6
Att mäta temperaturen 6
Larm och övriga funktioner 7
Inredning 9
Demontering av flask- och burkhållare 11
Råd och tips 11
Så kan du spara energi 11
Skåpet och miljön 11
Miljövänlig användning 11
Skötsel och rengöring 12
Tag bort ventilationsgallret 12
Rengöring 12
Byte av kolfilter 13
Om skåpet inte ska användas 14
Vid längre semester eller bortavaro 14
Om något inte fungerar 14
Reklamation 15
Garanti (gäller för Finland) 15
Konsumentkontakt 16
Service och reservdelar 16
Teknisk information 17
Installation 17
Anslutningssladd 17
Packa upp 17
Tag bort transportstöd 18
Rengör 18
Ställ skåpet på plats 19

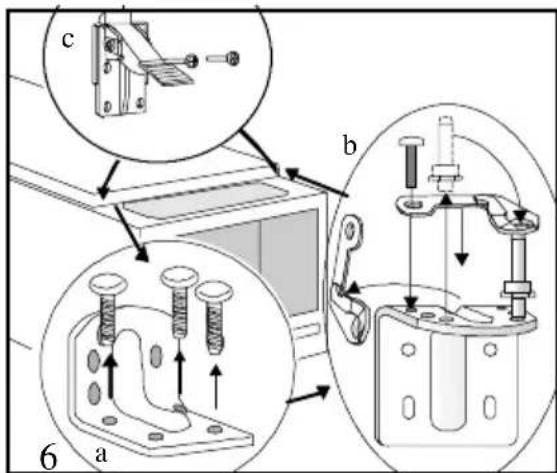

Omhängning av dörr 20
Elanslutning 21
Husqvarna/Electrolux 8183912-01/6

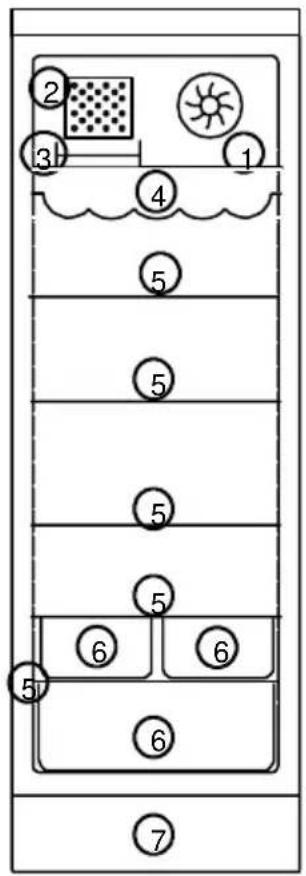

Beskrivning av kylskåpet
- Snabbnedkylningshylla
2. Galler
3. Flaskhållare
4. Flaskhylla
5. Glashylla
6. Grönsakslåda
- Ventilationsgaller
8. Smörfack
9. Äggfack
- Dörrhylla
11. Flaskhylla

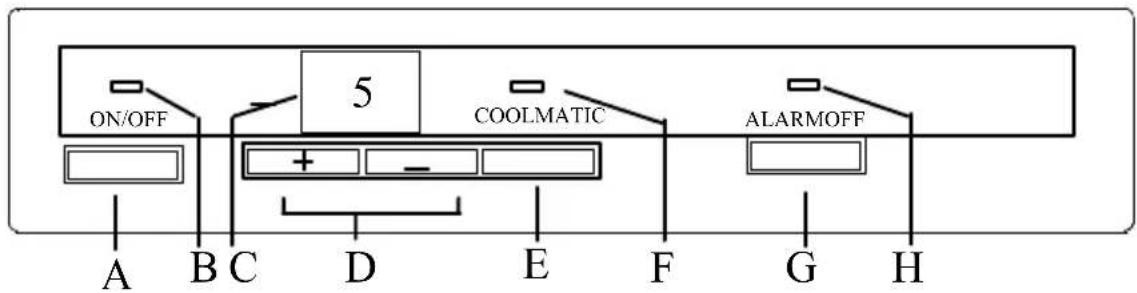

Knappar och indikeringslampor
A. Strömbrytare för kylskåpet:
Används för att starta och stänga av kylen.
B. Grön indikeringslampa: Lyser när kylen är igång.
C. Temperaturfönster: Visar kylens medeltemperatur.
D. Temperaturväljare
E. Snabbkylningsknapp (COOLMATIC)
Används för att starta och stänga av snabbkylningen.
F. Gul indikeringslampa: Lyser när snabbkylningen är igång.
G. Avstängningsknapp för ljudlarm: Används för att stänga av ljudsignalen.
H. Röd varningslampa: Blinkar när något av skåpets larm har löst ut.
Innan skåpet startas för första gången
Installera och rengör skåpet enligt anvisningarna i avsnittet "Installation". Kontrollera att avrinningsslangen är placerad över droppskålen på skåpets baksida.

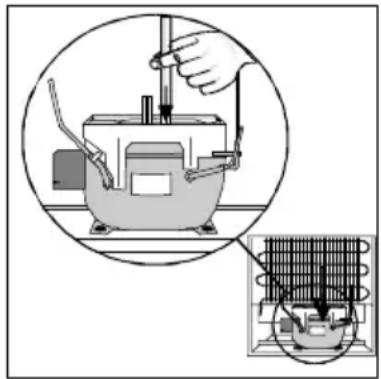

Skåpet måste stå upprätt i ca 4 timmar, innan stickkontakten sätts i vägguttaget och skåpet startas för första gången. Kompressorn kan annars skadas. Oljan måste få tid att rinna tillbaka till kompressorn.
Att använda kylskåpet
Starta kylen och ställ in rätt temperatur
Tryck på ON/OFF-knappen. Den gröna indikeringslampan lyser.
Inställning av temperaturen: Tryck på knapparna tills önskad temperatur blinkar i temperaturfönstret. (Temperaturen kan ställas in mellan +2°C till +8°C.)
"+" ger en varmare temperatur.
"-" ger en kallare temperatur. Efter inställningen visar temperaturfönstret rumstemperatur. Låt skåpet gå ett dygn mellan varje ändring av temperaturinställningen, så att temperaturen hinner stabilisera sig.
När skåpet startas efter att ha varit avstängt behöver temperaturen inte ställas in på nytt. Termostaten minns automatiskt den temperatur som senast varit inställd.
Om produkten inte skall användas under en längre period:
- Stäng av produkten genom att trycka på och hålla intryckt ON/OFF-knappen i ca 5 sekunder.
- Koppla ur anslutningssladden eller slå av strömmen.
- Avfrosta frysdelen och rengör den noga (se avsnitt "Skötsel och rengöring").
- Lämna dörrarna öppna efter avfrostningen för att förhindra att dålig lukt uppstår.
Observera:
Produkten kan inte stängas av på detta sätt om den är strömlös, d.v.s. om anslutningssladden inte är inkopplad eller att det är strömavbrott. När produkten får ström igen återgår den till de inställningar den hade innan den blev strömlös.
För att stänga av, hålls ON/OFF-knappen nere ca 5 sekunder. Detta resulterar i att en nedräkning från "3" till "1" sker på temperaturfönstret. När "1" har nåtts stängs kylen av. Temperaturfönstrets locknar.
Temperaturen i kylskåpet
Lämplig förvaringstemperatur i kylen är ca +5°C. Temperaturen är jämnt fördelad på samtliga hyllplan. Grönsakslådan längst ned är 3-4°C varmare än inställd temperatur.
Att mäta temperaturen
Om temperaturen mäts med en kylskåpstermometer bör den ställas i ett glas vatten, mitt i skåpet. Då motsvarar den bäst temperaturen i varorna. Placera inte termometern hängande eller liggande direkt på hyllan.

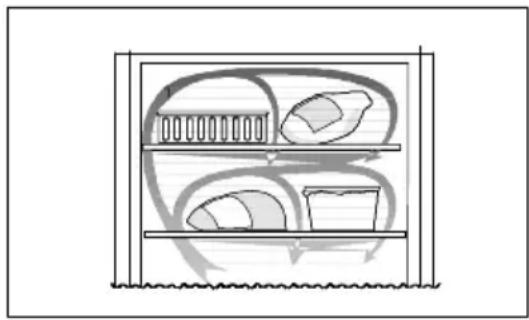

· Sprid ut matvarorna så att den kalla luften kan cirkulera fritt mellan dem. Ställ inte in het mat, utan vänta tills den har svalnat något. · Täck över alla varor ordentligt.
Larm och övriga funktioner
Snabbkylning (COOLMATIC)
Tryck på knappen då en större mängd rumstempererade varor läggs in i kylen. När snabbkylningen är på, ställs temperaturen om till +2°C. Den gula lampan lyser. Efter ca 6 timmar stängs snabbkylningen automatiskt av och temperaturen går successivt tillbaka till den tidigare inställda. Snabbkylningen går också att avbryta tidigare, genom att åter trycka på snabbkylningsknappen.
Temperaturlarm
Den röda varningslampan blinkar och en ljudsignal startar när det är varmare än +12°C.
Avstängning
Stäng av ljudsignalen med avstängningsknappen. Den röda varningslampan slocknar när temperaturen i kylen åter blir kallare än +13 °C. Ta reda på vad som orsakade larmet. Se avsnittet "Om något inte fungerar tillfredsställande".
Om dörren är öppen längre än ca 5 minuter börjar den röda varningslampan blinka och en ljudsignal startar.
Avstängning:
Stäng av ljudsignalen med avstängningsknappen. Den röda varningslampan slocknar när dörren stängs.
Snabbkylning (COOLMATIC)
Tryck på knappen då en större mängd rumstempererade varor läggs in i kylen. När snabbkylningen är på, ställs temperaturen om till +2°C. Den gula lampan lyser. Efter ca 6 timmar stängs snabbkylningen automatiskt av och temperaturen går successivt tillbaka till den tidigare inställda. Snabbkylningen går också att avbryta tidigare, genom att åter trycka på snabbkylningsknappen.
Nedkylning Burk/Flaska:
När varorna placeras på hyllan (se underrubriken Snabbnedkylningshylla) skall luftreglaget öppnas till dess maxläge, tryck därefter in knappen för snabbnedkylning. Detta indikeras i teckenfönstret av att "C" visas samt att den gula lampan lyser.
Forcerad kyld luft kommer då att kyla ner varorna framför gallret. Vid avslutad nedkylning tryck då åter på snabbnedkylningsknappen och återställ reglaget till minläge. Efter 6 timmar så stängs snabbnedkylningen automatiskt av. Skåpet återgår därefter till normal drift med de tidigare inställningarna.
Nedkylning varma varor:
Denna funktion används i samband med att en större mängd rumstempererade varor placerats i kylen. Funktionen startas genom att trycka in snabbnedkylningsknappen. Detta indikeras i teckenfönstret av att "C" visas samt att den gula lampan lyser.
När funktionen är aktiverad så kommer forcerad luft kyla ner varorna, samt att temperaturen i skåpet ställs om till +2°C. Efter 6 timmar stängs snabbnedkylningen automatiskt av och temperaturen går successivt tillbaka till den tidigare inställda.
Funktionen går också att avbryta tidigare, genom att åter trycka på snabbnedkylningsknappen.

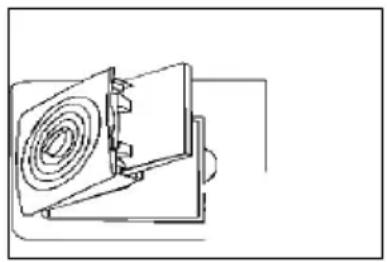

Kolfiltrets funktion
Det inbyggda kolfiltret gör att varor med stark lukt kan placeras nära andra varor utan att dessa tar smak och lukt.
Inredning
Hyllorna och dörrfacken i skåpet är löstagbara så att de kan tas ut och flyttas om.
Vissa hyllor behöver lyftas upp i bakkanten innan de går att dra ut. Det nedersta dörrfacket och glashyllan över grönsakslådan får inte flyttas. De behövs för luftcirkulationen i skåpet. Hyllor med uppstående kantlist ska placeras med kantlisten bakåt.

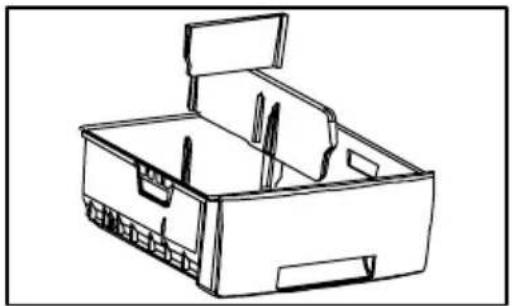

Grönsakslådan har två flyttbara avdelningsskivor med fem olika valmöjligheter för att skilja olika grönsaker åt.
Grönsakslådan har en ventilationslist för att öka luftcirkulationen och minska risken för kondens.
Snabbnedkylningshylla
Den grundare snabbnedkylningshyllan kan placeras i någon av de övre spåren. För att erhålla bästa funktion skall hyllan placeras i andra spåret ovanifrån.
Flask- och burkhållare
Flask- och burkhållaren är flyttbar i sidled för att erhålla en mer flexibel placering av burkar och flaskor framför gallret. För att underlätta vid sidledsförflyttning av hållaren, så tryck hyllan bakåt.
Vid nedkylning av en burk eller flaska så bör placeringen av varan centreras framför gallret för att erhålla bästa kyleffekt.
Flaskstödet fälls ut då en stor flaska nedkyls.
För beskrivning av start och stopp av funktionen se underrubrik Snabbkylning (ActionCool/Quick Chill).

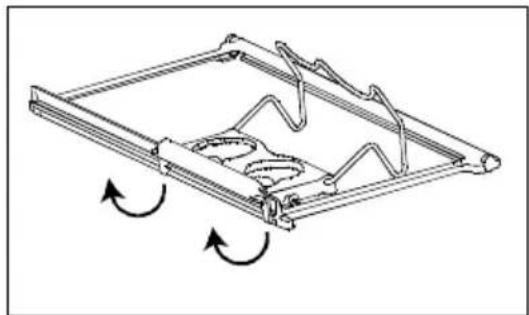

Demontering av flask- och burkhållare
Ta ut snabbnedkylningshyllan med hållaren ur skåpet.
För att lossa hållaren från hyllan, böj ut hakarna som omsluter bakkanten på hyllan.
Råd och tips
- Följ noggrant informationen om hur skåpet ska placeras i avsnittet "Installation". Rätt uppställt förbrukar skåpet mindre energi. - Öppna inte skåpet onödigt ofta eller länge.
- Kontrollera regelbundet att dörren är ordentligt stängd. • Tina frysta varor i kylskåpet, då kommer kylan till nytta.
- Dammsug kompressorn och kylsystemet på baksidan av skåpet ungefär en gång om året. Låt matvarorna svalna något innan de läggs in i kylskåpet.
- Se till att tätningslisten är hel och ren.
Skåpet och miljön
- Isoleringen och köldmediet i skåpet är helt ofarliga för ozonlagret.
- Alla delar i emballaget kan återvinnas.
- Skåpet är tillverkat så att det lätt kan demonteras för återvinning.
Miljövänlig användning
- Lämna skåpets emballage och kasserade kyl- och frysskåp till en återvinningsanläggning. Kontakta kommunen eller din återförsäljare för närmare information.
- Förvara varorna i burkar och kärl som kan användas flera gånger. Använd så lite engångsmaterial som möjligt.
- Använd ett milt och miljövänligt handdiskmedel och vatten vid rengöring. Följ råden under rubriken "Så kan du spara energi".

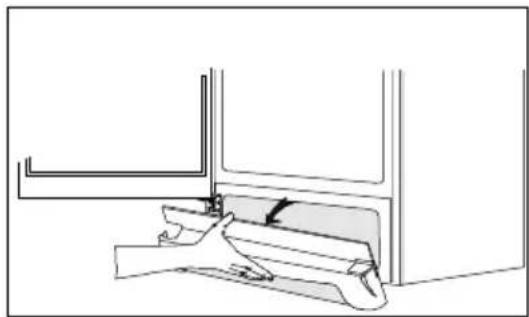

Skötsel och rengöring. Ta bort ventilationsgallret
Ventilationsgallret är löstagbart. Det ska tas bort vid rengöring. Dörren måste vara öppen när ventilationsgallret tas bort. Lossa gallret i överkant genom att dra det utåt/nedåt sedan rakt ut. Dra sedan gallret rakt ut för att ta loss det.
Rengöring
Rengör skåpet regelbundet. Stäng av skåpet och dra ur stickkontakten från vägguttaget.
Rengör invändigt
Tag ut lösadelar och handdiska dem. Torka av skåp, inredning och tätningslist. Använd en mjuk trasa och ett milt handdiskmedel utspätt med ljummet vatten. Stäng inte dörren förrän det är torrt i skåpet.
Rengör utvändigt
Använd vatten/neutralt tvättmedel för rengöring av dörrens rostfria yta med anti-finger-print-beläggning. Använd absolut inte slipmedel. Tag bort ventilationsgallret (se avsnittet "Tag bort ventilationsgallret") och dammsug under skåpet. Drag fram skåpet från väggen. Dammsug baksidan av skåpet, kylsystemet och kompressorn.
Lyft skåpet i framkanten när det ska flyttas, så att golvet inte repas.
Avfrosta kylskåpet
Kylskåpet avfrostas automatiskt varje gång kompressorn stannar. Undvik onödig frostbildning genom att:
- inte ställa in varma varor i skåpet.
- inte öppna skåpet onödigt ofta eller länge

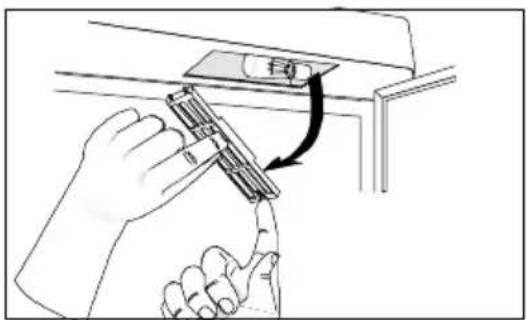

Byte av lampa
Belysning tänds automatiskt när dörren öppnas. Vid lampbyte ska skåpet vara strömlöst.
Dra ur stickkontakten.
Tryck ihop fjädrarna och drag samtidigt gallret nedåt.
Använd samma typ av lampa, sockel E14, effekt max 25 W.

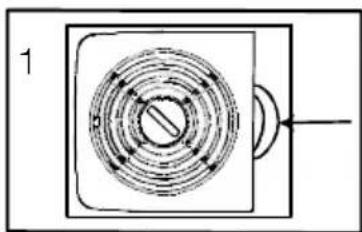

Byte av kolfilter
För att erhålla bästa funktion så skall kolfiltret bytas ut med 1 års intervall vid normal användning. Nya kolfilter erhålls genom din lokala återförsäljare. Filtret är placerat bakom gallret och är åtkomligt genom att öppna luckan. Gallret öppnas genom att samtidigt trycka in spaken till höger om gallret (1) och vrida luckan utåt (2). Kolfiltret utdrages därefter ur det spår som kolfiltret löper i (3). Nya kolfiltret monteras därefter i samma spår. Filtren bör handhas varsamt så att spåret inte lossnar från ytan.
Om skåpet inte ska användas
Stäng av skåpet och dra ur stickkontakten från vägguttaget.
Rengör skåpet enligt anvisningarna i avsnittet "Rengöring". Stäng inte
dörren: en unken och instängd lukt kan då uppkomma.
Vid längre semester eller bortavaro
Om skåpet ska stå på bör någon regelbundet titta till det, så att varorna inte
förstörs vid t.ex. strömavbrott.
Om något inte fungerar
Om skåpet inte fungerar på önskat sätt kan det bero på något man enkelt kan rätta till själv. Läs igenom och följ tabellen så behöver inte service beställas i onödan.
| ProblemMöjligorsak/Åtgärdsförslag |
| "☐" visas i temperatur-fönstret. | Detärfelpåtemperaturmätningen.Tillkallaservice.(Kylsystemetfortsätteratthållavarornakallamentemperaturinställningenfungerarinte.) |
| Det är för varmt i kylen. | Ställ in en kallare temperatur.Placeravarornapårättplatsikylen.Seavsnittet"Temperaturenikylskåpet".Fördelavarornasåattdenkallaluftenkancirkuleramellandem.Kontrolleraattdörrenärriktigtstängdochatttätningslistenärhelochren. |
| Det är för kallt i kylen. | Ställinenvarmaretemperatur. |
| Det rinner vatten i kylen. | Rensadropprännanochavrinningshålet, texmedentopsellerpiprensare. |
| Kompressorn går kontinuerligt. | Ställinenvarmaretemperatur.Kontrolleraattdörrenärriktigtstängdochatttätningslistenärhelochren. |
| Skåpet går inte alls. Var kyla eller belysning fungerar. Inga signallampor lyser. | Skåpetärintepåslaget.Detkommerinteframströmtillskåpet.(Provagenomattanslutaenannanapparat.)Säkringenärsönder.Stickkontaktensitterinteiordentligt. |
| Det rinner vatten på golvet. Placeraavrinningsslangenpåskåpetsbak-sidaöverdroppskålen.Sekapitlet"Innan skåpetstartasförförstagången". |
| Skåpets ljudnivå är störande hög. | Ikylsystemetbildasdetnormaltvissaljud.Ettpulserandeljudhörsnärköldmediet pumpasruntikylsystemet.När kompressornstartarochstannarkan knäppandeljudhörasfråntermostaten.Omljudnivånupplevssomstörande:Böjförsiktigtrörenpåskåpetsbaksidaså attdeintevidrörvarandra.Sätttillbakadistanskuddarna(mellan skåpetochrören)omdefallitbort.FöljnogaInstruktionernaiavsnittet"Ställ skåpetpåplats". |
Om felet inte beror på någon av ovanstående orsaker. Kontakta Elektroservice. Service och reparationer ska utföras av ett av tillverkaren legitimerat serviceföretag. Använd endast reservdelar som tillhandahålls av dessa.
Reklamation
Vid försäljning till konsument i Sverige gäller den svenska konsumentlagstiftningen. Kom ihåg att spara kvittot för eventuell reklamation.
Garanti (gäller för Finland)
Produktens garantitid kan definieras separat. Finns det ingen separat definierad garantitid, har produkten garanti enligt den gällande lagstiftningen och de lokala bestämmelserna. Garantivillkoren uppfyller branschens allmänna villkor enligt den gällande lagstiftningen. Spara inköpskvittot som verifikation för inköpsdatumet, som avgör garantitidens början.
Kostnaderna kan debiteras även under tid som omfattas av kostnadsfri service
·vid onödigt servicebesök.
·om tillverkarens anvisningar för installation, användning och skötsel inte följts.
Konsumentkontakt
Har du frågor angående skåpets funktion eller användning, ber vi dig ringa vår konsumentgrupp.
Telefonnummer: 0771-11 44 77 eller via e-post på vår hemsida
www.husqvarna.se
I Finland kontakta konsumentrådgivare på tel. 0200-2662 (0,1597 e/min
+lna) eller via e-post, adress carelux.fsh@notes.electrolux.fi.
Service och reservdelar
Vill du beställa service, installation eller
reservdelar ber vi dig kontakta Electrolux Service på tel 0771 - 76 76 76
eller via vår hemsida på www.husqvarna.se Du kan även söka hjälp via din återförsäljare.
Adressen till ditt närmaste servicestation finner du via www.husqvarna.se
eller Gula Sidorna under Hushållsutrustning, vitvaror-service.
Vill du beställa service, installation eller
reservdelar ber vi dig kontakta Electrolux Service på tel 0771 - 76 76 76
eller via vår hemsida på www.husqvarna.se Du kan även söka hjälp via din återförsäljare.
Adressen till ditt närmaste servicestation finner du via www.husqvarna.se
eller Gula Sidorna under Hushållsutrustning, vitvaror-service.
Innan du beställer service, kontrollera först om du kan avhjälpa felet själv.
Här i bruksanvisningen finns en tabell, som beskriver enklare fel och hur man kan åtgärda dem. Observera, elektriska fel skall alltid åtgärdas av certifierade elektriker.
Innan du kontaktar service, skriv upp inköpsdatum, samt följande enligt dataskylten, som sitter på vänster sida i skåpet
Modellbeteckning......
Produktnummer......
Serienummer......
Inköpsdatum......
Hur och när uppträder felet?
| ModellQR2239,QR2240 | |
| Nyttovolym335l | |
| Bredd595mm | |
| Höjd1800mm | |
| Djup623mm | |
| Energiförbrukning141kWh/år | |
| EnergiklassA+ | |
| Märkeffekt50W | |
Installation
Anslutningssladd

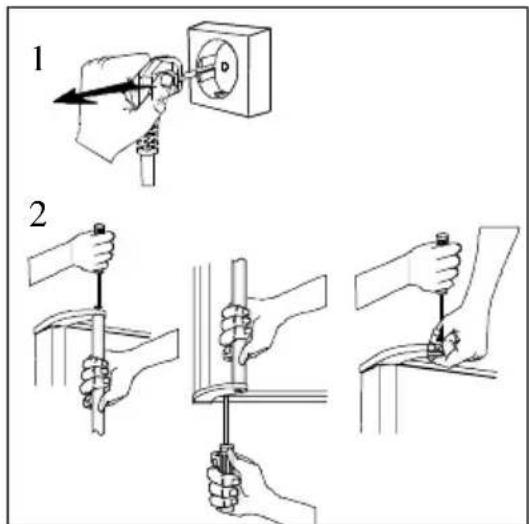

Ta inte ur stickkontakten genom att dra i sladden, speciellt om skåpet ska dras fram ur en nisch.
- Skador på sladden kan orsaka elektrisk stöt, kortslutning och risk för brand.
- Om anslutningssladden till produkten skadas får den bytas endast av leverantören, legitimerat service-företag eller en behörig person för att undvika fara.
Packa upp
Packa upp skåpet och kontrollera att det är felfritt och utan transportsador. Eventuella transportsador ska omedelbart anmälas. I Sverige görs anmälan till Distrilux Distributionskontor, se fraktsedeln, eller till återförsäljaren om skåpet levererats direkt från butik. I Finland görs anmälan till återförsäljaren. Lämna iväg emballaget för återvinning. Kontakta kommunen eller återförsäljaren för information.
Låt inte barn leka med emballaget. Plastfilmen kan medföra kvävningsrisk.
Tagborttransportstöd
Tag bort tejpen och transportstöden som sitter
- på dörrsidorna
- på hyllorna
Tag bort transportstödet på glashyllan genom att skjuta transportstödet framåt längs hyllkanten till hyllans utbuktning, ta emot. Lyft hyllan i bakkanten och dra hyllan och transportstödet framåt tills hyllan kippas och transportstöden kan tas ut. På vissa modeller ligger en ljuddämpande dyna under skåpet. Ta inte bort den.
Montering av distanser
Montera de bipackade distanserna på baksidan av panelen enligt bilden.
Rengör
Tvätta sedan skåpet invändigt med ljummet vatten och ett milt handdiskmedel. Använd en mjuk trasa.
Installation av kolfilter
Vid leverans är kolfiltret placerat i en plastpåse för att säkerställa livslängden på filtret. Filtret ska placeras bakom gallret innan skåpet startas.
Gallret öppnas genom att samtidigt trycka in spaken till höger om gallret (1) och vrida luckan utåt (2).
Kolfiltret monteras därefter i det spår som finns i bakkant av luckan (3).
Filtren bör handhas varsamt så att spåret inte lossnar i frånytan.
OBS! Skåpet är tungt, skydda golvet vid behov.
Kontrollera att anslutningssladd och/eller stickkontakt inte kommer i kläm bakom skåpet.
En skadad sladd och kontakt kan överhettas och orsaka brand.
Kontrollera att skåpet eller något annat inte står på sladden.
Det kan orsaka kortslutning och risk för brand.
Anslut inte stickkontakten om vägguttaget sitter löst.
Risk för elektrisk stöt eller brand. För att skåpet ska fungera på bästa möjliga sätt ska:
- skåpet stå på en torr och sval plats som är fri från direkt solljus.
- skåpet inte placeras i närheten av någon värmekälla som t.ex. spis eller diskmaskin.
- skåpet stå plant uppställt. Det får inte luta mot omslutande väggar. Justera fötterna vid behov.
Justernyckeln till fötterna medföljer.
- luftcirkulationen runt skåpet ska vara god och luftkanalerna under och bakom skåpet ska vara fria och oblockerade. Ventilationsutrymmet över skåpet och ev.
speceri/överskåp ska vara minst 4 cm. Ventilationsutrymmet kan antingen placeras
a) direkt över skåpet eller b) bakom och ovanför överskåpet.
Utrymmet bakom skåpet måste då vara minst 50 mm djupt.
- skåpet stå på en plats med en omgivningstemperatur motsvarande den klimatklass* som skåpet är avsett för.
Ställ in skåpet. Tabellen visar omgivningstemperatur för de olika klimatklasserna.
| Klimat-klass | för omgivnings-temperatur |
| SN | +10°Ctill+32°C |
| N | +16°Ctill+32°C |
| ST | +18°Ctill+38°C |
| T | +18°Ctill+43°C |
Kontrollera att avrinningsslangen på baksidan av skåpet mynnar i droppskålen.
Om skåpet ska placeras i ett hörn med gångjärnssidan mot väggen måste avståndet mellan vägg och skåp vara minst 230 mm för att dörren ska kunna öppnas så mycket att hyllorna kan tas ut. Stickproppen ska vara åtkomlig efter att produkten finns på plats.
Omhängning av dörr
- Stäng av skåpet och dra ur stickkontakten från vägguttaget.
- Skruva loss handtagen. Skruva först bort handtagsstången från den övre handtagshållaren. Lossa därefter båda handtagshållarna från dörren.
- Ta bort ventilationsgallret. På ventilationsgallret finns en löstagbar del, flytta den till andra sidan.
- Lägg skåpet på rygg ovanpå en trälist. Listen gör det lättare att få grepp om skåpet igen när det ska resas.
- På skåpets ovansida. Flytta gångledstappen till andra sidan.

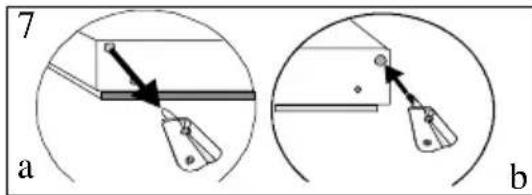

a. Skruva bort gångleden. b. Ta bort dörrstängningsbeslagen på gångleden och flytta gångledstappen till andra sidan. Skruva dit det bifogade dörrstängningsbeslaget.
c. Flytta pedalen till andra sidan.
- På dörrens undersida:
a. Ta bort dörrstängningsbeslaget
b. Skruva fast det bifogade dörrstängningsbeslaget till andra sidan
c. Skruva fast den nedre gångleden. Justera nedre gångleden i höjdled med den bifogade nyckeln så att dörren inte glappar. Lås med låsmuttern.
Resskåpet och sätt tillbaka ventilationsgallret.
Skruva fast handtaget. Följ anvisningarna i avsnittet "Installation - Montering av handtag"
Ställ skåpet på plats. Kontrollera att skåpet står riktigt uppställt. Se avsnittet "Ställ skåpet på plats".
Elanslutning
Skåpet ska anslutas till ett jordat eluttag.
Spänning: 230V.
Säkring: 10A.
Se även dataskylten på vänster sida i skåpet.
