BRUKSANVISNING QT251RI HUSQVARNA

Invändig rengöring .... sid 4

Monteringsanvisningar för inbyggnad .... sid 5

Användning ...... sid 8

Temperaturreglering .... sid 8

Råd och anvisningar för rätt och riktig kylning .... sid 8

Indelning av innerutrymmet .... sid 8

Infrysning av livsmedel och förvaring av djupfrysta produkter .... sid 9

Förvaring av djupfrysta livsmedel .... sid 9

Upptining sid 9

Tillverkning av iskuber sid 9

Avfrostning sid 10

Underhåll och skötsel . . . . . . . . . . . . . . . . . . . . . . . . . . sid 11

Regelbunden rengöring . . . . . . . . . . . . . . . . . . . . . . . . . . . . sid 11

Byte av glödlampa inuti kylskåpet sid 11

Om skåpet inte fungerar tillfredsställande . . . . . . . . . . . . . . . . . . . sid 11

Service och reservdelar . . . . . . . . . . . . . . . . . . . . . . . . . . . . sid 11

Konsumentköp EHL 91 sid 11

VIKTIG INFORMATION OM SÄKERHET

Läs noggrant igenom bruksanvisningen med anvisningar, råd och varningstexter, innan skåpet installeras och tas i bruk. Då kommer skåpet att fungera på ett tillfredsställande sätt och ge största nytta.

1. Alla, som använder skåpet, skall vara väl förtrogna med användningssättet och säkerhetsdetaljerna. Spara bruksanvisningen, och låt den följa med skåpet vid flyttning eller ägarbyte, så att den, som använder skåpet, kan läsa om olika funktioner och säkerhetsföreskrifter.

2. Skåpet är endast avsett för förvaring av matvaror för normalt hushållsbruk och enligt denna bruksanvisning. Används det för andra ändamål, kan det finnas risk för skada på person och egendom.

3. Skåpet skall skötas av vuxna. Låt inte barn leka med det eller röra reglage och flyttbara/rörliga delar.

4. Alla installationsarbeten och ingrepp i produkten, liksom anordning för förlängning av den elektriska anslutningskabeln, skall utföras av behörig fackman. Arbete utfört av personer med otillräckliga kunskaper kan försämra produktens funktion och förorsaka skada på person och egendom.

5. Service och reparationer skall utföras av AB Elektroservice eller av leverantören legitimerat serviceföretag. Använd endast reservdelar, som tillhandahålls av dessa.

6. Att göra ändringar i skåpet kan medföra risk för skada.

7. Tillräcklig ventilation måsta finnas runt skåpet, så att inte kompressorn blir överhettad och stannar. Följ installationsanvisningen.

8. Ställ om möjligt skåpet med ryggen mot en vägg, så att de delar på baksidan, som blir varma, är oätkomliga, men lämna tillräckligt med utrymme för ventilation.

9. Se till, att anslutningskabeln inte kommer i kläm, när skåpet installeras eller flyttas.

10. Montera alltid tippskydd, om sådant medlevereras.

11. Stäng alltid av skåpet och drag ur stickproppen före rengöring eller service. Drag i stickproppen, ej i kabeln. Tag ut säkringen, om stickproppen är svåråtkomlig.

12. Kylsystemet bakom och inuti skåpet innehåller kylmedium. Om kylsystemet punkteras, kan allvarlig skada uppstå på skåpet och de förvarade matvarorna.

Låt därför aldrig vassa föremål komma i kontakt med delar, som innehåller kylmedium.

1. Starta inte skåpet omedelbart efter installation. Kylsystemet behöver stabiliseras. Vänta c:a 30 minu- ter. Har skåpet transporterats liggande, skall skåpet stå på plats i c:a 4 timmar, innan det elansluts.

2. Kontrollera, att skåpet fungerar och håller inställd temperatur 24 timmar efter det, skåpet första gången startats. Först därefter bör frysskåp tas i bruk för infrysning.

3. Is och glasspinnar kan genom sin kyla ge skador, om de äts omedelbart efter det, de tagits ur frys eller frysfack. Frys inte om upptinad mat, utan att först ha tillagat den. Följ alltid noggrant tillverkarens rekommendationer för förvaringstid.

4. Förvara aldrig explosiva gaser och vätskor i kyl- eller frysutrymme. De kan sprängas och skada person och egendom. Förvara aldrig kolsyrade drycker eller flaskor och burkar av glas i frys.

5. Skåpet är tungt. Utskjutande metalldelar på ryggsidan och kanter bakom och under skåpet kan vara vassa. Var försiktig, när skåpet flyttas. Handskar bör användas.

6. VID SKROTNING! Tag bort dörren, innan skåpet skrotas, så att lekande barn inte blir innestängda i skåpet. Klipp av anslutningskabeln så nära skåpet som möjligt, när skåpet har lyfts ut och stickproppen dragits ut ur vägguttaget.

19. SKROTNING!

Det finns på denna apparat inga gasarter i kylkretsloppet och isoleringen som är skadliga för ozonskiktet. Apparaten skall vid skrotning dock hanteras enligt de miljöbestämmelser som gäller i ert område.

Uppackning

Kontrollera att varan är felfri.

Transportskador

Eventuella transportskador skall anmälas senast inom sju dagar till den som har ansvaret för transporten.

Varning

Om den nya apparaten installeras i stället för ett äldre skåp med fjäderlås (spärr) måste man se till att fjäderlåset är obrukbart innan man kasserar skåpet.

Detta för att förhindra att det orsakar livsfara för barn.

Placering

Placera skåpet på en plats där rumstemperaturen helst icke understiger +16°C och ej heller överstiger +32°C.

Dessutom får icke skåpet placeras nära ett värmeelement eller andra värmekällor.

När det gäller inbyggnad och omhängning av dörren, var god läs vad som sägs i motsvarande stycke.

Elektrisk anslutning

Anslut skåpet genom att sticka in stickkontakten i ett skyddsjordat el-uttag. Var god kontrollera att nätspänningen och frekvensen som anges på skåpets typskylt stämmer överens med kopplingsvärdena för husets el-nät. En avvikelse på ±6% från normalspänningen kan dock tolereras.

För anpassning till ett el-nät med annan spänning måste en lämplig transformator kopplas in.

Om matarledningen i huset icke är skyddsjordad måste till skåpet en separat jordledning anslutas av behörig elektriker i enlighet med rådande säkerhetsbestämmelser.

Tillverkaren avsäger sig allt ansvar vid olycksfall om denna säkerhetsregel ej efterföljs.

Denna apparat är i överenstämmelse med EG-direktiv nr. 87/308 av den 2.6.87 om dämpning av radiobrus.

CE Denna apparat är i överenstämmelse med följande EG-direktiv:

• 73/23 EEG av den 19.2.73 (direktiv om lågspänning) och senare ändringar;
• 89/336 EEG av den 3.5.89 (direktiv om elektromagnetisk kompatibilitet) och senare ändringar.

Invändig rengöring

Innan skåpet tas i bruk skall den typiska lukten av ny produkt tas bort genom tvättning med ljummet vatten och en mild tvållösning. Använd därvid icke något skurpulver!

Monteringsanvisningar för inbyggnad

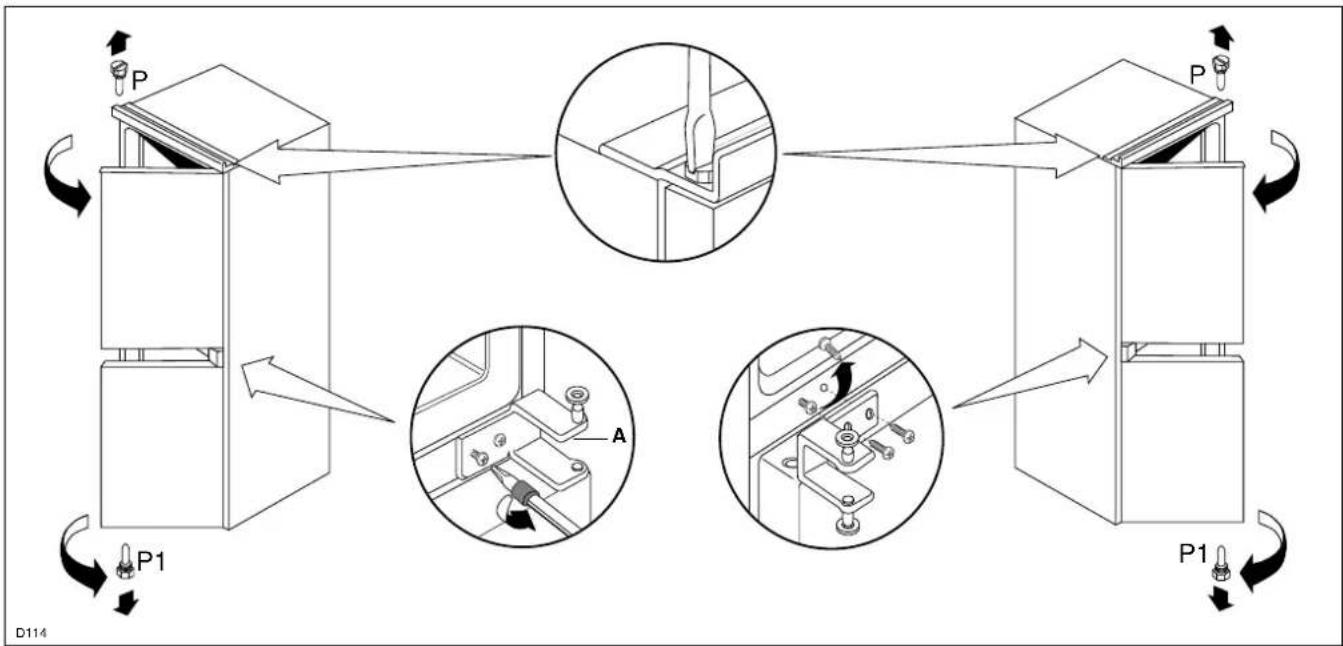

Vändbara dörrar - högerhängd eller vänsterhängd dörr (Bild 1)

Ta bort stiften (P) och (P1).

Öppning åt höger

Ta bort stiften (P) på båda sidorna. Ta bort dörren.

Ta bort det mittersta gångjärnet (A) och montera det på motstående sida.

Sätt tillbaka dörren, montera (P) på vänstra sidan och ta bort (P1) från högra sidan.

Erforderliga mått avseende utrymmet
Höjd1780 mm	Djup550 mm	Bredd560 mm

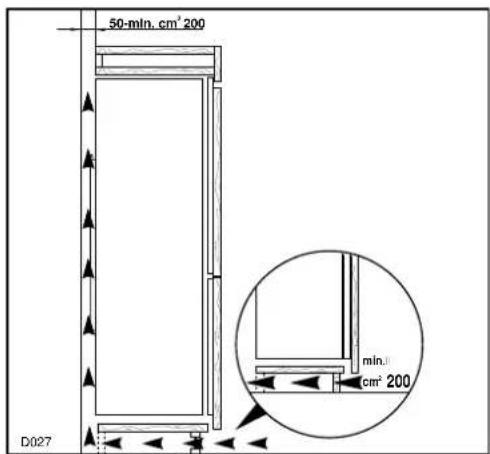

Följ anvisningarna enligt Bild 2 att tillräcklig ventilation erhålles.

Bild 2

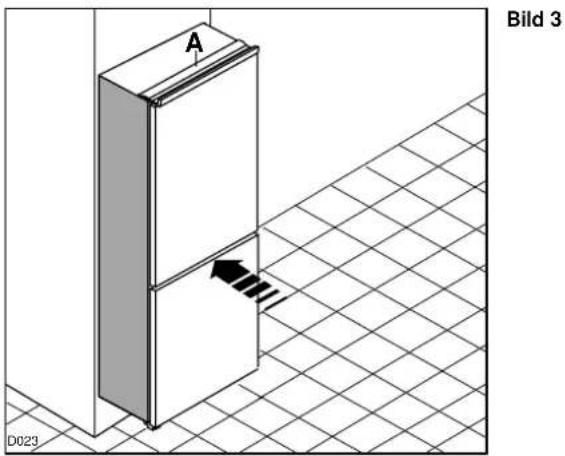

Skjut in skåpet på plats tills listen (A) rör skåpstommen (Bild 3).

Öppna dörren och skjut in skåpet mot nischens ena sida och motsatt skåpets gångjärn.

Skruva fast skåpet med 4 skruvar som levereras samman med skåpet (Bild 4).

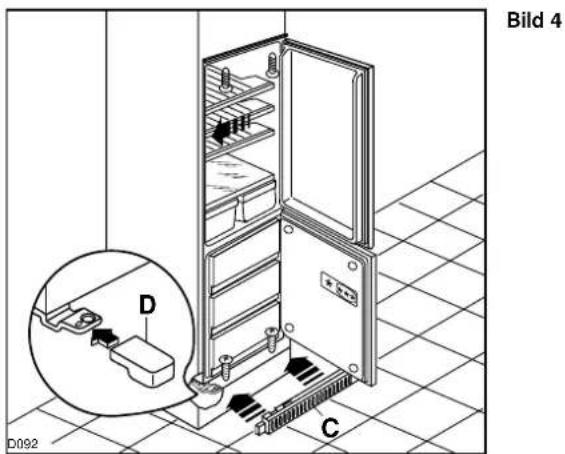

Ventilationsgrillen (C) och gångjärnets täckplatta (D) skjuts på plats.

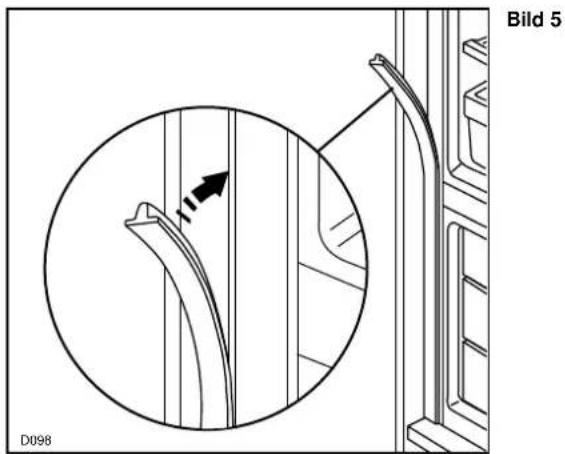

Skär till foglisten och montera den så att den passar perfekt mellan skåpet och sidoväggen i utrymmet.

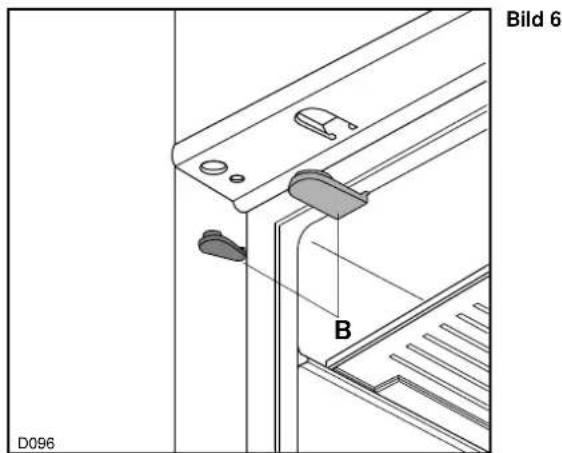

Tryck in de medskickade täckbrickorna (B) i monterings- och gångjärnshålen.

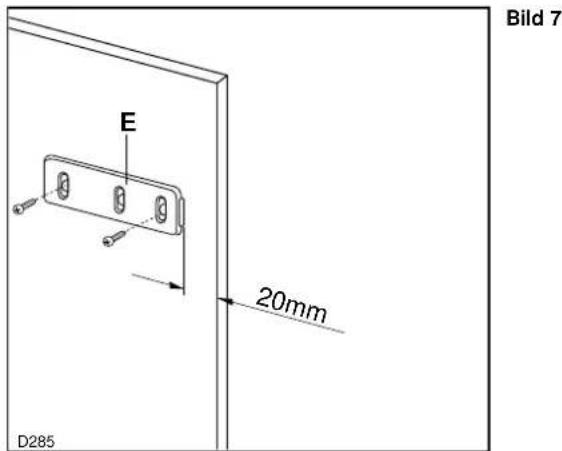

Dörrbeslag (E) placeras på möbelns dörr (se Bild 7).

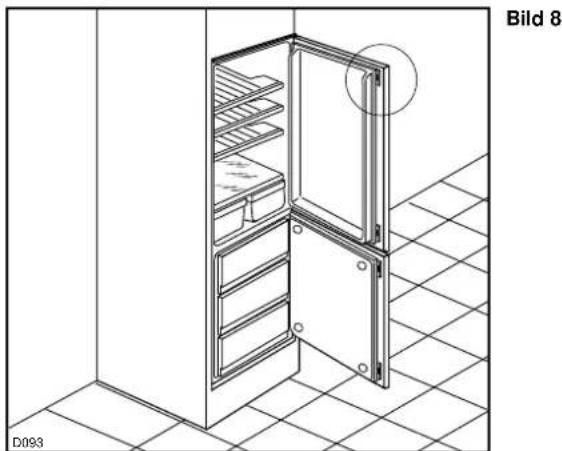

Öppna dorrarna i 90° vinkel (Bild 8).

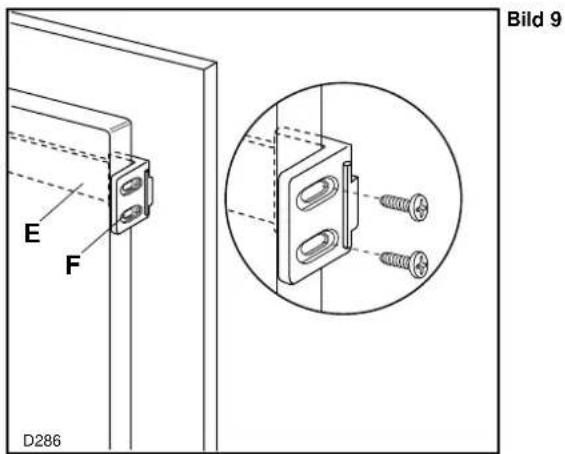

Apparatens beslag (F) placeras på dörrens beslag (E) (Bild 9).

Skruvhålen markeras och borras, och dörrbeslaget fastgörs.

Slitshålen gör det lätt att samla delarna.

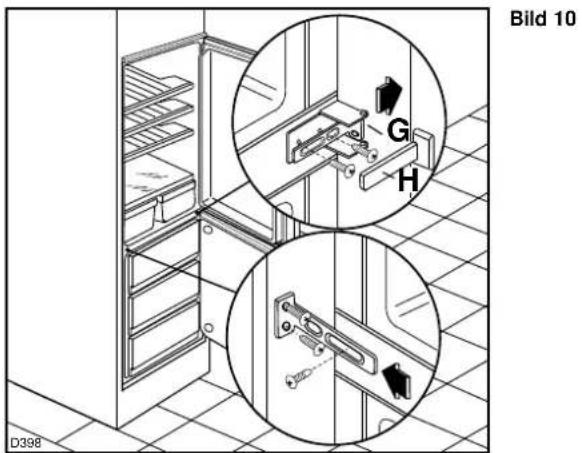

Apparaten är försedd med två vinkeljärn (G). Dessa skall användas för att fästa apparatens sida vid möbeln. Se Bild 10. Tryck fast skyddet (H).

Vid valet av rätt kyltemperatur måste man ta hänsyn till att temperaturen inne i skåpet påverkas av den omgivande temperaturen, av hur ofta dörren öppnas, av mängden livsmedel och av luftcirkulationen.

Temperaturregleringen sker medsols och alltid från en lägre till en högre markering - från minsta till mesta kyla. Dvs den lägsta markeringen = den högsta inner-temperaturen; den högsta markeringen = den lägsta innertemperaturen.

Mellanläget (2-4) är i de flesta fall det lämpligaste.

Man stänger av skåpet genom att vrida termostatvredet till «O».

Vid inställning av maximal kylning vid hög rumstemperatur och med skåpet väl fyllt med livsmedel kan det vid kontinuerlig drift bildas ett frostskikt på bakre innerväggen. Ställ i så fall termostatvredet på en lägre siffra så att skåpet automatiskt avfrostas och el-förbrukningen därmed sjunker.

Råd och anvisningar för rätt och riktig kylning

I princip måste ni ta hänsyn till att kylutrymmet i ert kylskåp visserligen innehåller kall men på samma gång torr luft. Alla livsmedel som skall läggas in i kylskåpet måste därför förpackas på lämpligt sätt. Frukt och grönsaker skall efter rengöring och tvättning läggas i grönsakslådan. Smör och ost skall förvaras i särskilda askar eller i aluminium- eller plastfolie. Mjölkförpackningar skall placeras på innerdörrens hylla. Rätt kött lägger man i plastfolie och placerar ovanför grönsakslådan. På så sätt kan köttet hålla sig och förvaras i 1-2 dagar. Ställ inte varm mat eller ångande vätskor (t ex soppor och buljong) i kylskåpet. Täck inte avställningsgallren med papper, papp eller plastfolie; det måste alltid vara god luftcirkulation.

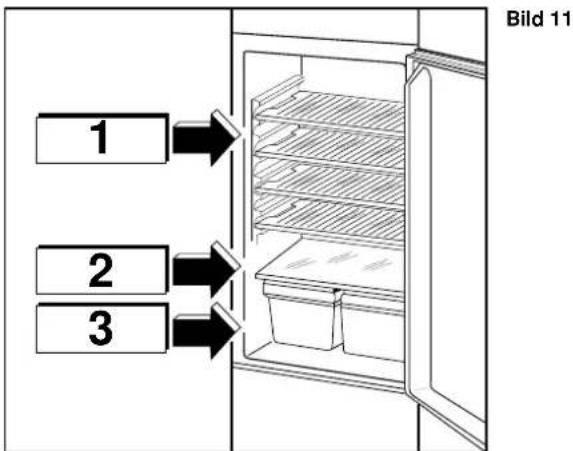

Vid rätt och riktig förvaring i kylskåp skall livsmedlen placeras enligt Bild 11, nämligen:

1. Charkvaror, korv, ost, smör och mjölk;
2. Kött och fisk;
3. Frukt och grönsaker.

Indelning av innerutrymmet

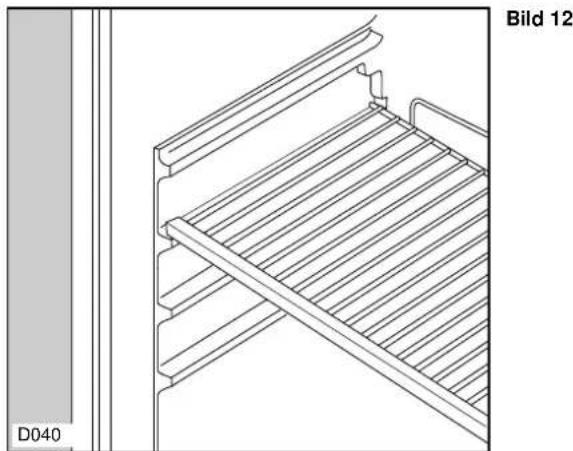

I höjdled justerbara gallerhyllor (Bild 12).

Infrysning av livsmedel och förvaring av djupfrysta produkter

Det fyrstjärniga ✕acket är speciellt avsett för infrysning av färska livsmedel och för lagring av glass och djupfryst mat.

Vid infrysning av livsmedel behöver inte termostatens inställning ändras utan normalläget kan behållas.

Om man däremot önskar en snabbare infrysning måste man ställa termostatvredet på maxläget.

Om temperaturen i kylutrymmet skulle sjunka under 0°C måste termostatvredet vridas till en lägre siffra för att man ska få mindre kyla.

De livsmedel som skall frysas in skall läggas i det översta facket som är speciellt avsett för snabbfrysning. Mängden av frysvaror får inte överstiga den på skåpets typskylt angivna kvantiteten. Under infrysningen får inga ytterligare varor läggas i frysfacet. De infrysta varorna läggs sedan i korgarna.

Var god beakta följande råd:

Lägg in endast färska och väl rengjorda livsmedelsprodukter av hög kvalitet.

Före infrysningen skall livsmedlen delas upp i smäportioner så att infrysningen kan ske snabbare.

Det blir då också lättare att ta ut små portioner, och man behöver inte varje gång tina upp några större mängder.

Tänk på att magert kött håller sig längre än fett och salt kött, som inte tål så lång lagringstid.

Förvara helst varorna i lufttäta aluminium-eller plastfolier/plastpåsar. Ställ aldrig in drycker som innehåller kolsyra eller tillslutna flaskor (explosionsrisk!) i frys-facket och ej heller varm mat.

Fyll aldrig förvaringsaskarna ända upp till kanten.

Det är tillrådligt att skriva infrysningsdatum på förpackningen eller på de etiketter som finns på en del frysskåpskorgar.

Man kan då ha bättre kontroll på förvaringstiden.

Om det uppstår ett strömavbrott och livsmedlen tinar upp kan dessa genast tillredas och åter frysas in. När det är fråga om ett kortare avbrott (upp till ca 8 timmar) och frysen är full är frysens isolering helt tillräcklig för att hålla livsmedlen djupfrysta.

Förvaring av djupfrysta livsmedel

När frysskåpet under en längre tid ej använts måste man innan man lägger in djupfrysta livsmedel minst två timmar i förväg koppla på frysen (termostatvredet skall vridas till maxläget); därefter kan man åter ställa det på mellanläget.

Råd vid inköp och lagring av djupfrysta produkter

Hållbarhetsdatumet på de djupfrysta förpackningarna får ej överskridas.

Var noga med att lägga in endast väl frysta varor. Transportera alltid djupfrysta produkter väl förpackade och så snabbt som möjligt från inköpsstället till frysen.

I händelse av ett kortare strömavbrott måste frysen hållas stängd. Delvis upptinade produkter får inte frysas in på nytt. I sådana fall måste produkten förbrukas inom 24 timmar.

Upptining

De infrysta eller djupfrysta livsmedlen måste tinas upp innan de används, vilket bäst sker i kylskåpet eller i rumstemperatur, om tiden medger detta. Mindre bitar eller portioner kan genast tillredas även om de är frysta. Men då måste man givetvis beräkna en längre stek- eller koktid.

Tillverkning av iskuber

Frysen har två iskubslådor som man fyller med vatten och ställer in i frysfacet.

Iskuberna lossar man genom att spola kranvatten över dem.

Använd inga metallföremål för att lossa iskuberna!

Använd inte genast glass som tagits ur frysfacket, enär brännsår då kan uppstå p g a den extrema kylan.

Avfrostning

Det frostskikt som bildas på skåpets kylelement avfrostas automatiskt under de perioder då kompressorn inte arbetar.

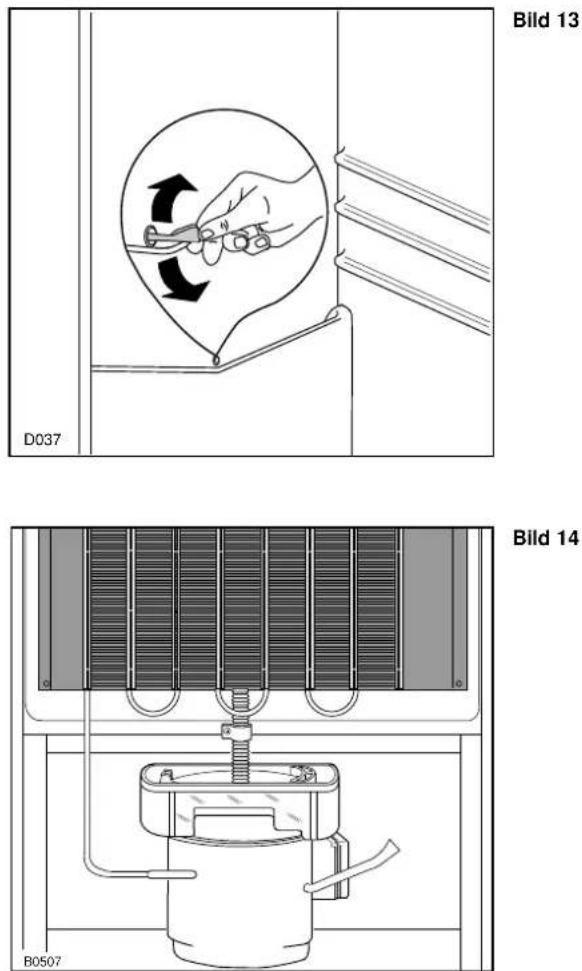

Smältvattnet rinner genom smältvattensrännan (Bild 13) ner i en plastlåda som finns på skåpets baksida (Bild 14), där det dunstar bort.

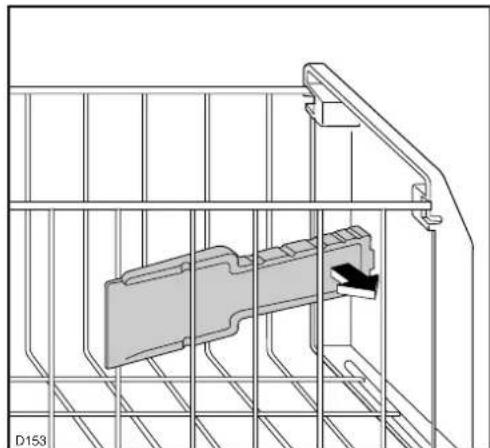

Det frostskikt som bildats i frysfacket skall skrapas bort med plastskrapan såsnart det blivit ca 4 mm tjockt.

Därvid är det inte nödvändigt att stänga av skåpet eller ta ut livsmedlen.

Använd aldrig metallföremål för att skrapa bort frostskiktet, ty då kan skador uppstå som ej går att reparera.

Om emellertid frostskiktet blivit mycket tjockt måste skåpet avfrostas fullständigt.

Därvid gör man på följande sätt:

Ställ temperaturreglagets vred på «O» eller dra ur stickkontakten ur el-uttaget.

Ta ut alla livsmedel som finns i frysfacket, slå in dem i flera lager tidningspapper och förvara dem på ett svalt ställe.

Lämna dörren öppen och sätt tillbaka plastskrapan på dess plats så att smältvattnet kan rinna ner i den där under befintliga plastlådan (Bild 15).

Efter avslutad avfrostning skall facket noga torkas ur och plastskrapan åter läggas på sin plats (Bild 16).

Ställ nu temperaturreglaget i önskat läge eller sätt åter stickkontakten i el-uttaget.

När skåpet varit inkopplat i 2-3 timmar kan man lägga tillbaka de djupfrysta livsmedlen i facket.

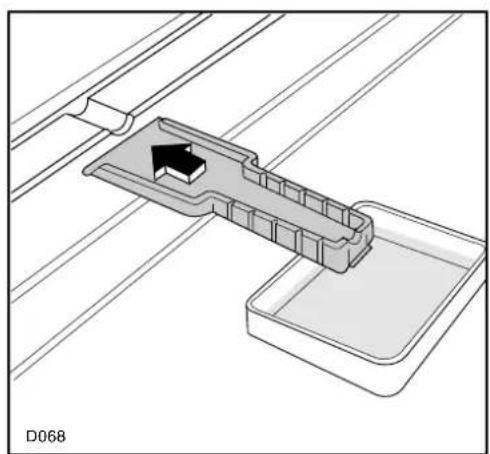

Vi rekommenderar att dräneringshålet i smältvatten-rännan i kylutrymmet (Bild 13) rengörs regelbundet, så att man undviker att smältvattnet svämmar över och kommer på de lagrade livsmedlen.

Här används den särskilda renspinnen, som redan sitter i avloppshålet.

Viktigt!

En temperaturstegring hos de djupfrysta matvarorna under avfrostningen kan resultera i att lagringstiden förkortas.

UNDERHÅLL OCH SKÖTSEL

Dra alltid ur stickkontakten ur el-uttaget innan någon rengöring påbörjas!

Regelbunden rengöring

Skåpet skall regelbundet rengöras invändigt med ljummet vatten och soda efter varje avfrostning.

När skåpet varit avstängd under en längre tid som t ex under en semester måste ni vidta följande åtgårder:

Dra ur stickkontakten ur el-uttaget;

Göra skåpet rent invändigt;

Lämna dörren öppen så att luften kan fritt cirkulera och förhindra att någon obehaglig lukt eller mögel uppstår.

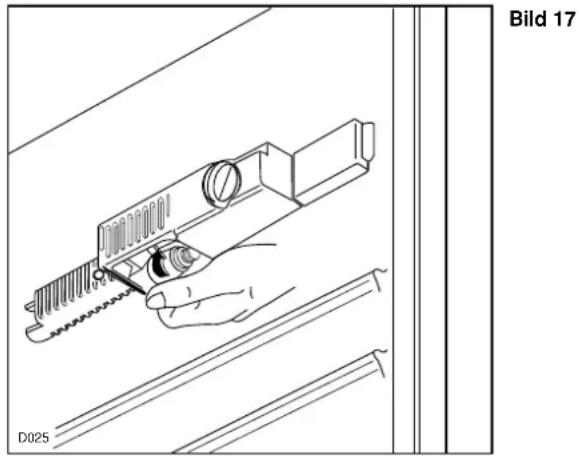

Byte av glödlampa inuti kylskåpet (Bild 17)

Det går lätt att komma åt glödlampan i kylskåpet. Tänds ljuset inte när dörren öppnas, skall ni först kontrollera om lampan är ordentligt iskruvad. Lyser den fortfarande inte, skall den bytas.

Max styrka står angivet på glödlampan.

Om det under årens lopp skulle uppstå störningar eller smärre fel i kylens/frysens funktion så försök först att själv avhjälpa felet.

Innerbelysningen tänds ej när dörren öppnas

Finns det ström? Kolla säkringarna!

Om det finns ström måste glödlampan bytas.

Det blir inte kallt i skåpet

Finns det ström? Är köldreglaget rätt inställt?

Kompressorn slutar inte att gå

Är köldreglaget för högt ställt?

Vatten på botten av kylfacket

Är dräneringshålet för smältvattnet tilltäppt?

När ni ringer till närmaste Kundservice var vänlig uppge modellbeteckning och produktnummer som finns på typskylten (den sitter nederst till vänster i skåpet). Då kan felet snabbare avhjälpas och de erforderliga delarna anskaffas.

Service och reservdelar

Service och reservdelar till maskinen får du via återförsäljaren eller AB Elektroservice. (Se «Hushållsmaskiner» i telefonkatalogens Gula Sidor).

Konsumentköp EHL 91

Gäller vid försäljning till konsument och reglerar, i anslutning till Konsumentköplagen, köparens rättigheter om apparaten är felaktig. Säljaren åtar sig att avhjälpa fel i apparat, som förelegat vid leverans och som inte beror på köparen. Avhjälpande sker kostnadsfritt för köparen.

Köparen skall så snart som möjligt prova apparaten efter mottagandet och inom skälig tid, normalt 14 dagar, reklamera eventuella fel till säljaren eller till AB Elektroservice. Reklamation som sker senare än 2 år från leveransdagen kan inte beaktas. Leveransdag/inköpsställe skall kunna styrkas.

Den fullständiga texten till Konsumentköp EHL 91 till-handahålls av säljaren.

Husqvarna

ETT BÄTTRE NAMN FÖR KVALITET

Husqvarna Svenska Försäljnings AB

561 81 Huskvarna, tel. [phone]
