BRUKSANVISNING 340004 Sunwind

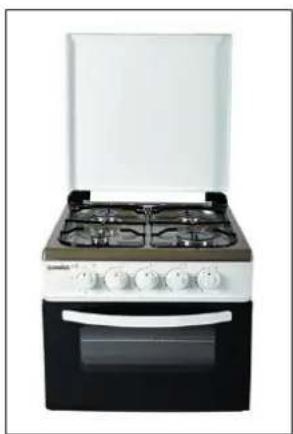

Bänkspis Cuisine 4-lågig

Installation & Bruksanvisning

Allmänna råd & rekommendationer:

1. Vid nyinstallation av Gasspisen

1. Avlägsna packmaterialet från spisen in- & utsida.
2. Avlägsna skyddsplast från rostfria ytor. (11-2190)
3. Spisen skall placeras på ett jämnt & stabilt underlag. Montera fötter.
4. Anslut via gasslang 8mm till reducerventil (28-30mbar) & gasoltub.
5. Bränn ur ugnen ca.30 minuter första gången du använder den! Se till att den är tom, ugnsluckan lite på glänt & rummet väl ventilerat. Lukt från skyddsoljor vid tillverkningen samt från värmeisolerings- materialet försvinner genom detta förfarande.

2. När du använder spisen:

1. Undvik använda ugnen då ugnsluckan är öppen. (Utom vid bruk av grill!)
2. När du använder grillelementet bör grillskyddsplåten tillfälligt monteras mellan ugnens & luckans överkant. Plåten skyddar spisens manövervred mot värmen från grillelementet när luckan är öppen.
3. Spisens utsida blir varm vid användning. Var försiktig så du inte bränner dig!
4. När spisen inte används för längre perioder skall gasen vara avstängd.
5. Innan du rengör eller gör service på spisen, skall spisen vara väl avkyld & gasen avstängd.
6. Vid användande av hällen och strax efter avstängning är vissa delar på hällen mycket varma. Var försiktig så att du inte bränner dig!

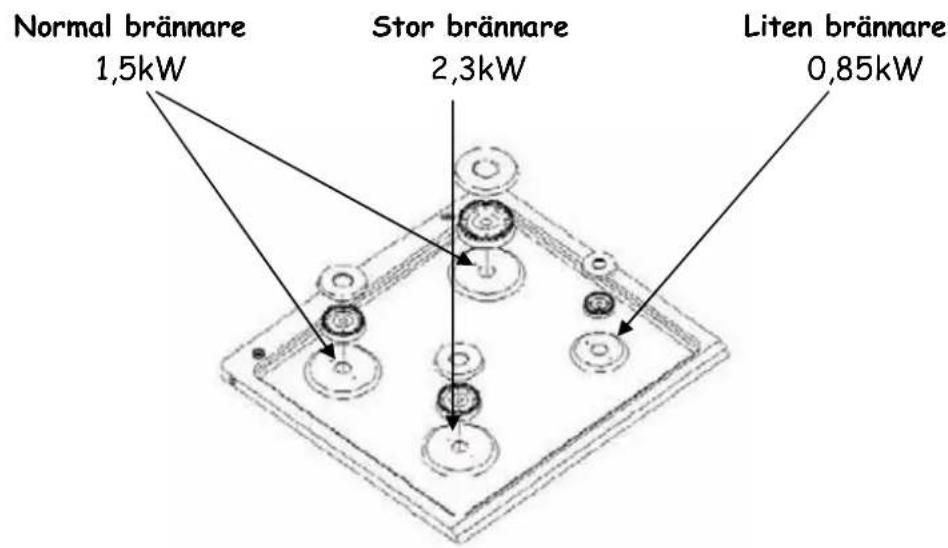

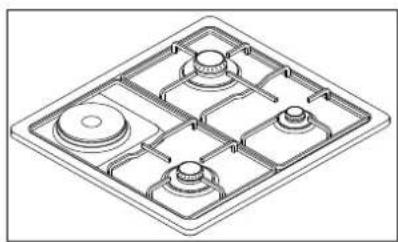

3. Gashäll

Rätt VIKTIGT: Tillse att kåporna på brännarna

ligger rätt och inte vinglar!

Spisen är utrustad med en skyddskåpa för hällen. Kåpan måste vara öppen när brännarna tänds. Placera inte onödigt tunga saker på kåpan när den är stängd. Kåpan kan bli skev och svår att öppna.

Spisens front är märkt med symboler vid manövervreden till respektive 4 brännare samt ugn och grill.

OBS! Alla brännare är försedda med en tändsäkring. Om lågan slocknar stängs gasolen automatiskt av.

Du öppnar respektive brännares manövervred genom att det trycks in och vrids till vänster. Tänd gaslågan och håll vredet intryckt 15-20 sekunder. Släpp sedan vredet och justera gaslågan genom att vrida till önskad effekt.

Du släcker gaslågan genom att vrida vredet helt åt höger tills AV-markeringen är uppåt (svart rund symbol).

4. Ugn och Grill

OBS! Tillse att ugnen är väl rengjord från skyddsoljor etc. innan du använder den för första gången!

Du öppnar ugnens manövervred genom att trycka in det och vrida till vänster.

gom att det trycks

Tänd gaslågan vid brännaren i ugnens botten och håll vredet intryckt 15-20 sekunder. Släpp sedan vredet och justera ner gaslågan genom att vrida åt höger. Sparlåga inställs med att vrida till det första stoppet.

Välj lämplig temperatur enligt graderingen på vredet! Du släcker gaslågan genom att vrida vredet åt höger tills AV-markeringen är rakt uppåt (svart rund symbol).

Du öppnar grillens manövervred genom att trycka in det och vrida till höger. Tänd gaslågan vid grillelementet i ugnens överdel och håll vredet intryckt i 15-20 sekunder. Släpp sedan vredet och justera ner gaslågan genom att vrida åt vänster. Du släcker gaslågan genom att vrida vredet åt vänster tills AV-markeringen är uppåt (svart rund symbol).

OBS! Ugnsunder- och övervärme (grill) kan ej användas samtidigt!

5. Vård och rengöring av spisen.

Utvändigt.

Rengör med ett milt, icke slipande rengöringsmedel regelbundet. Rostfria delar sköljs av med vatten för att undvika torkfläckar. Torka av noggrant efter rengöringen. Brännarens olika delar ska inte maskindiskas utan rengöras på liknande sätt.

Vid flitig användning kan emaljerade delar få en viss missfärgning runt brännarna beroende på hög temperatur i brännaren.

Invändigt.

Rengör med ett icke slipande ugnsrengöringsmedel vid behov. Till ugnsglaset används ett hållrengöringsmedel.

Ugnen torkas av noggrant invändigt efter rengöringen.

För att underlätta rengöring kan ugnsluckan demonteras enligt följande:

1. Öppna ugnsluckan helt.

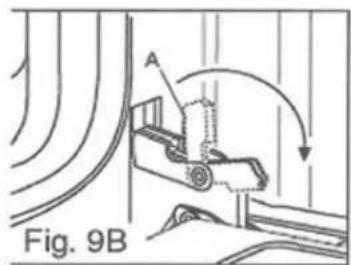

2. Fäll låsblecken "A" utåt, fig. 9B. (OBS! att låsblecken kan sitta hårt!)
3. Stäng dörren sakta mot låsblecket "A" och tillse att låsblecket hakar fast i springan "B" i dörren, fig. 9C.
4. Ta tag i luckan med båda händerna och lyft luckan lätt inåt så att gångjärnet "C" lossnar från gångjärnsslitsen "D" i ugnsramen. (OBS! placeringen av spåret på gångjärnet "C" i gångjärnslitsen "D".)
5. Dra luckan framåt och lirka loss den från slitsen "D" i ugnsramen. 6. Efter rengöring återmonteras luckan omvänt enligt ovan och låsblecken "A" fälls tillbaka, fig. 9E.

OBS: Samtliga brännare & element är försedda med termoelektrisk tändsäkring.
